Manual for ABUS TVVR30004 Quick operating instructions
Table of contents
TVVR30004
Quickguide für Videoüberwachungssets: TVVR30004 | TVVR30104 | TVVR30404 | TVVR30314
Diese Kurzanleitung beschreibt die ersten Einrichtungsschritte für Ihr Videoüberwachungsset.
Detaillierte Informationen erhalten Sie in der beiliegenden Bedienungsanleitung.
Inhaltsverzeichnis
Deutsch
Nederlands
Lieferumfang ......................... 5
Leveringsomvang ......................... 53
Warnhinweise ......................... 6
Belangrijke instructies ......................... 54
Anschlüsse ......................... 7
Aansluitingen ......................... 55
Hardwareinstallation ......................... 8
Hardware-installatie ......................... 56
Tipps zur Kamerainstallation ......................... 10
Tips voor de camera-installatie ......................... 58
Sowareeinrichtung ......................... 12
Soware - congureren ......................... 60
English
Dansk
Scope of delivery ......................... 21
Leveringsomfang ......................... 69
Warnings ......................... 22
Advarselshenvisninger ......................... 70
Connections ......................... 23
Tilslutninger ......................... 71
Hardware Installation ......................... 24
Hardwareinstallation ......................... 72
Tips for camera installation ......................... 26
Tips vedrørende
Soware Set-up ......................... 28
kamerainstallation ......................... 74
Soware - Indstilling ......................... 76
Français
Étendue de la livraison ......................... 37
Svensk
Avertissements ......................... 38
Leveransomfång ......................... 85
Connexions ......................... 39
Viktiga varningsanvisningar ......................... 86
Installation matérielle ......................... 40
Anslutningar ......................... 87
Conseils pour l’installation
Installation av hårdvara ......................... 88
de la caméra ......................... 42
Tips för kamerainstallation ......................... 90
Installation - Logiciel ......................... 44
Inställning av Programvara ......................... 92
Polski
Español
Zakres dostawy ......................... 101
Volumen de entrega ......................... 133
Wskazówki ostrzegawcze ......................... 102
Advertencias importantes ......................... 134
Złącza ......................... 103
Conexiones ......................... 135
Instalacja sprzętu ......................... 104
Instalación del hardware ......................... 136
Wskazówki dotyczące instalacji
Consejos para la instalación de
kamery ......................... 106
la cámara ......................... 138
Konguracja - Oprogramowania ......................... 108
Conguración del Soware ......................... 140
Italiano
Pусский
Dotazione ......................... 117
Объем поставки ......................... 151
Avvertenze importanti ......................... 118
Важное предупреждение ......................... 152
Collegamenti ......................... 119
Разъемы ......................... 153
Installazione dell’hardware ......................... 120
Установка оборудования ......................... 154
Consigli per l’installazione
della videocamera ......................... 122
Рекомендации по установке
Congurazione del Soware ......................... 124
камеры ......................... 156
Программное обеспечение -
Настройка ......................... 158
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns bei Ihnen für den Kauf eines unserer
Produkte. Dieses Produkt erfüllt die Anforderungen der
geltenden europäischen und nationalen Richtlinien.
Die Konformität wurde nachgewiesen, die entsprechen-
den Erklärungen und Unterlagen sind beim Hersteller
hinterlegt: ABUS Security-Center GmbH & Co. KG, Linker
Kreuthweg 5, 86444 Ang, GERMANY.
Um diesen Standard zu erhalten und einen gefahrlosen
Betrieb sicherzustellen, müssen Sie als Anwender diese
Bedienungsanleitung beachten! Lesen Sie vor Inbetrieb-
nahme des Produkts die komplette Bedienungsanlei-
tung, beachten Sie alle Bedienungs- und Sicherheits-
hinweise!
Alle enthaltenen Firmennamen und Produktbezeich-
nungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten. Bei Fragen wenden Sie sich an
Ihren Fachhandelspartner!
4
Deutsch

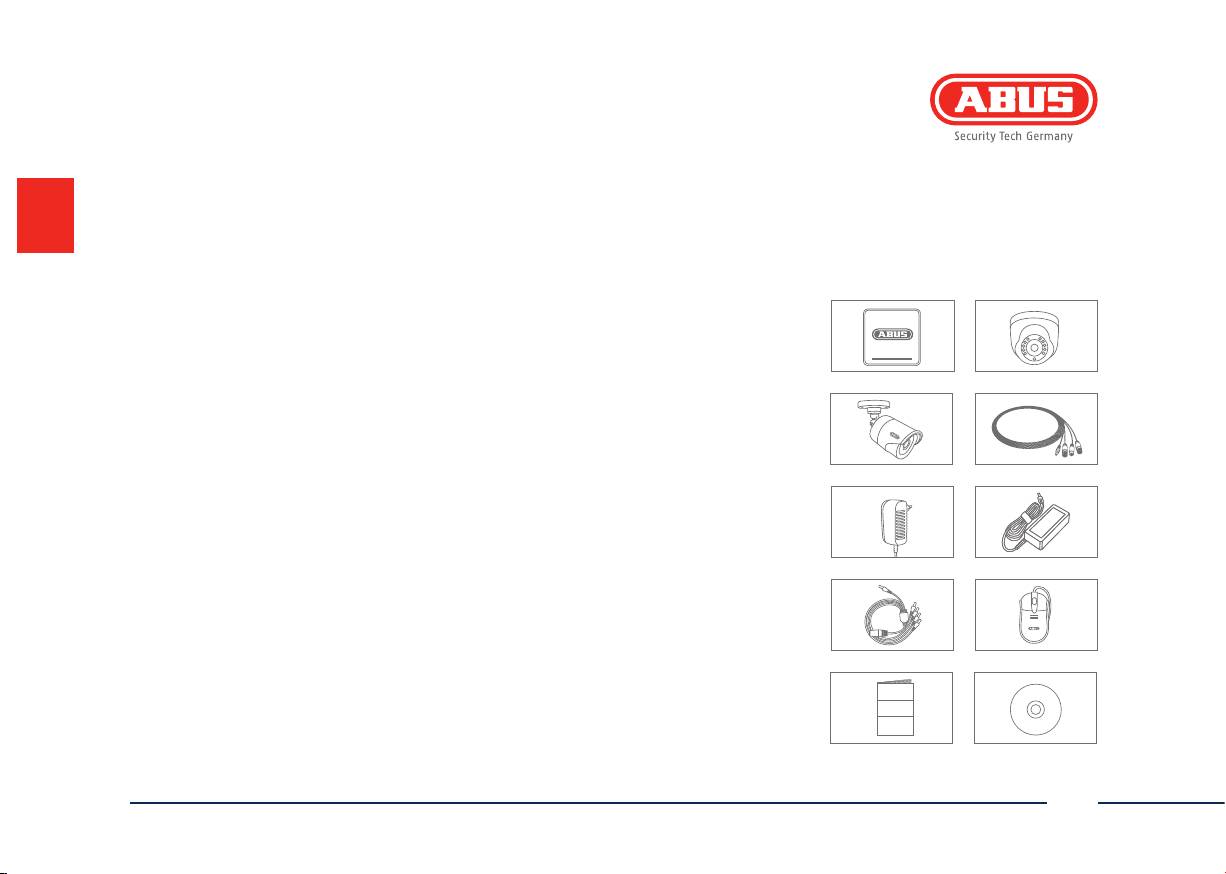

Lieferumfang
TVVR30104
TVVR30414
• 4-Kanal-Rekorder inkl. HDD
• 4-Kanal-Rekorder inkl. HDD
• 1 x Tag-/Nachtsicht Außenkamera
• 4 x Tag-/Nachtsicht Außen-Domekameras
• Universalnetzteil
• Universalnetzteil
• 1 x 20m Koaxialkabel
• 4 x 20 m Koaxialkabel
• USB Maus
• USB Maus
• Quickguide
• Quickguide
• Anleitung
• Anleitung
• CD
• CD
TVVR30404
TVVR30004
TVVR30004
• 4-Kanal-Rekorder inkl. HDD
• 4-Kanal-Rekorder
• 4 x Tag-/Nachtsicht Außenkameras
• Netzteil
• Universalnetzteil
• USB Maus
• 4 x 20m Koaxialkabel
• Quickguide
• USB Maus
• Anleitung
• Quickguide
• CD
Manual
• Anleitung
• CD
5
Deutsch
Warnhinweise
Halten Sie starke Magnetfelder vom
Achten Sie auf eine unterbrechungs-
Rekorder und der Kamera fern.
freie Stromversorgung.
Betreiben und lagern Sie den Rekorder
Halten Sie Flüssigkeiten
und die Kamera nur unter den
vom Rekorder fern.
vom Hersteller empfohlenen
Umgebungsbedingungen.
Schalten Sie den Rekorder aus,
Achten Sie darauf, dass immer eine
bevor Sie Peripheriegeräte
ausreichende Belüung vorhanden ist.
anschließen oder entfernen.
6
Deutsch
Anschlüsse
Video - OUT
LAN
BNC-Anschluss für Videoausgang zum Anschluss
RJ45-Anschluss für eine
eines Monitors als Alternative zum VGA-Ausgang
Netzwerkverbindung
Video - In
USB
12 V
BNC-Eingang für analoge Kameras
Anschluss für USB-Geräte
12 VDC Stromanschluss
7
Deutsch
Hardwareinstallation
1 3 42
Lösen Sie die 4 Schrauben
Önen Sie vorsichtig das
Richten Sie die Festplatte
Fixieren und Verschrauben
auf der Unterseite des
Gehäuse.
auf der Bodenplatte des
Sie die Festplatte auf der
Rekorders.
Rekorders aus.
Unterseite des Rekorders
mit
den beiliegenden Schrauben.
Bitte beachten Sie, dass die Hardwareinstallation für TVVR30004 bei Schritt
1
beginnt. Die Hardwareinstallation für TVVR30104 / TVVR30404 / TVVR30414 beginnt bei Schritt
8
.
8
Deutsch
5 6 7 8
Stellen Sie die Verbindungen
Setzen Sie nun das Gehäuse
Verschrauben Sie anschlie-
Schließen Sie Ihre Kameras
zur Hauptplatine mit dem
entlang der Führungsschiene
ßend das Gehäuse und
an den Rekorder an.
Daten- (kleiner Stecker) und
auf die Bodenplatte des
die Bodenplatte mit den 4
Stromkabel (großer Stecker)
Rekorders.
Schrauben.
her.
9
Deutsch
Tipps zur Kamerainstallation
Versorgen Sie den Rekorder mit Spannung.
Die blaue LED Bar auf der Oberseite des
Rekorders signalisiert, dass das Gerät an
ist. Sie haben die Möglichkeit das
Leuchten der LED Bar über das
Menü auszuschalten.
10
Deutsch
Vermeiden Sie Gegenlicht
Die Kamera darf nicht auf
oder direkte Sonneneinstrahlung
unbeständigen Flächen
installiert werden.
Bitte beachten Sie, dass für öentlich zugängliche
Platzieren Sie die Kameras nicht
Räume ein Hinweis auf Videoüberwachung
direkt hinter Glas, da es zu
gesetzlich vorgeschrieben ist
Spiegelungen kommen kann
11
Deutsch
Sowareeinrichtung
1 2 3
Wählen Sie die gewünschte Sprache
Wenn Sie das Häkchen deaktivieren,
Geben Sie in das Feld Admin Passwort
aus und klicken Sie auf Anwenden.
wird der Einrichtungsassistent beim
das Passwort 12345 ein. Bestätigen
nächsten Start nicht mehr auto-
Sie mit Enter.
matisch ausgeführt. Klicken Sie auf
Nächste.
12
Deutsch
4 5 6
Falls Sie das Passwort ändern möch-
Legen Sie die Zeitzone, Datum / -format
Verbindungsgeschwindigkeit bei
ten, setzen Sie ein Häkchen bei Neu-
und Systemzeit fest. Verlassen Sie den
`NIC Typ` manuell einstellen.
es Admin Passwort. Geben Sie das
Screen mit Klicken auf Nächste.
Voreingestellt und empfohlen
neue Passwort in die Felder Neues
ist die automatische Erkennung
Passwort und Bestätigen ein. Notie-
(Self adaptive).
ren Sie sich das neue Passwort und
verwahren Sie es an einem sicheren
Ort. Klicken Sie auf Nächste.
13
Deutsch
7 8 9
192.168.0.25192.168.0.20
192.168.0.1
Möchten Sie, dass die Adressdaten
Falls Ihr Router die Adressdaten nicht
Die IP-Adresse muss dem Standard
automatisch zugewiesen werden,
automatisch zuweist, geben Sie die
Gateway-Wert in den ersten drei
setzen Sie ein Häkchen bei DHCP.
Daten in den folgenden Schritten ein.
Stellen entsprechen. Die letzte Stelle
Die Adressen werden dann
Die Graphik illustriert beispielha die
bezeichnet die durch das Standard
automatisch vom Router vergeben
anschließenden Geräte mit den da-
Gateway angesprochenen Geräte und
(sofern unterstützt). Gehen Sie in
zugehörigen IP-Adressen.
wird für jedes Gerät einzeln festge-
diesem Fall weiter zu Punkt 13.
legt. Wählen Sie für den Rekorder
z.B. 64, also xxx.xxx.xxx.64.
14
Deutsch
10 11 12
Die Subnetzmaske ist ein Netzwerk-
Rufen Sie dort im Startmenü den
Der DNS Server “übersetzt” eine
segment, in dem IP-Adressen mit der
Befehl “Ausführen” auf. Geben Sie
Internetadresse in eine IP-Adresse.
gleichen Netzwerkadresse benutzt
in das neue Fenster “cmd” und in
Tragen Sie bei Bevorzugter DNS
werden. Der Standardwert ist hier
die anschließend geönete Ein-
Server den Wert des Standard-
meist 255.255.255.0. Um den Wert für
gabeauorderung “ipcong” ein.
Gateway ein.
das Standard Gateway zu ermitteln,
Übernehmen Sie den Wert des
benutzen Sie einen an das Netzwerk
Standardgateway.
angeschlossenen Windows-PC.
15
Deutsch
13 14 15
Die installierte Festplatte muss vor
Klicken Sie Init und bestätigen Sie die
Wählen Sie in dem Dropdown-Menü
der Benutzung initialisiert werden.
erfolgreiche Initialisierung mit OK.
von Kamera aus, mit welchem Kanal
Wählen Sie die zu initialisierende
Wechseln Sie zum nächsten Screen
Sie aufnehmen wollen. Beachten Sie
Festplatte aus.
mit Nächste.
bitte, dass die Zeitpläne im Rekor-
dermenü deniert werden müssen.
Näheres hierzu nden Sie im Benut-
zerhandbuch
.
16
Deutsch
16 17 18
Um die Aufnahme zu aktivieren,
Zum Übernehmen der Aufzeich-
Klicken Sie auf OK um die Erstein-
müssen Sie auf die Checkbox bei
nungseinstellung auf eine oder
richtung abzuschließen.
Starte Aufnahme klicken. Wählen Sie
mehrere Kamerakanäle klicken Sie
aus, ob dauerha (Dauer) oder nur
auf Kopiere. Wählen Sie die Check-
bei Bildveränderung (Bewegungser-
box des gewünschten Kameraka-
kennung) aufgezeichnet werden soll.
nals aus und klicken Sie auf OK.
Die Einstellungen wurden nun für
diesen Kamerakanal kopiert.
17
Deutsch
TVVR30004
Quick guide for Video Surveillance kit: TVVR30004 | TVVR30104 | TVVR30404 | TVVR30414
This quickstart guide describes the initial installation steps for your video surveillance kit.
More detailed information can be found in the accompanying user guide.
Dear customers,
Thank you for purchasing this product.
This product complies with current domestic and European
regulations.
Conformity has been proven, and all related certications
are available from the manufacturer on request (ABUS
Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444
Ang).
To maintain this status and to guarantee safe operation, it
is your obligation to observe these operating instructions!
Read the entire operating manual carefully before putting
the product into operation. Pay attention to all operating
and safety information! All company names and product
descriptions are trademarks of the corresponding owner. All
rights reserved.
If you have any questions, please contact your specialist
dealer.
20
English
