Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns bei Ihnen für den Kauf eines unserer

Produkte. Dieses Produkt erfüllt die Anforderungen der

geltenden europäischen und nationalen Richtlinien.

Die Konformität wurde nachgewiesen, die entsprechen-

den Erklärungen und Unterlagen sind beim Hersteller

hinterlegt: ABUS Security-Center GmbH & Co. KG, Linker

Kreuthweg 5, 86444 Ang, GERMANY.

Um diesen Standard zu erhalten und einen gefahrlosen

Betrieb sicherzustellen, müssen Sie als Anwender diese

Bedienungsanleitung beachten! Lesen Sie vor Inbetrieb-

nahme des Produkts die komplette Bedienungsanlei-

tung, beachten Sie alle Bedienungs- und Sicherheits-

hinweise!

Alle enthaltenen Firmennamen und Produktbezeich-

nungen sind Warenzeichen der jeweiligen Inhaber.

Alle Rechte vorbehalten. Bei Fragen wenden Sie sich an

Ihren Fachhandelspartner!

4

Deutsch

Lieferumfang

TVVR30104

TVVR30414

• 4-Kanal-Rekorder inkl. HDD

• 4-Kanal-Rekorder inkl. HDD

• 1 x Tag-/Nachtsicht Außenkamera

• 4 x Tag-/Nachtsicht Außen-Domekameras

• Universalnetzteil

• Universalnetzteil

• 1 x 20m Koaxialkabel

• 4 x 20 m Koaxialkabel

• USB Maus

• USB Maus

• Quickguide

• Quickguide

• Anleitung

• Anleitung

• CD

• CD

TVVR30404

TVVR30004

TVVR30004

• 4-Kanal-Rekorder inkl. HDD

• 4-Kanal-Rekorder

• 4 x Tag-/Nachtsicht Außenkameras

• Netzteil

• Universalnetzteil

• USB Maus

• 4 x 20m Koaxialkabel

• Quickguide

• USB Maus

• Anleitung

• Quickguide

• CD

Manual

• Anleitung

• CD

5

Deutsch

Warnhinweise

Halten Sie starke Magnetfelder vom

Achten Sie auf eine unterbrechungs-

Rekorder und der Kamera fern.

freie Stromversorgung.

Betreiben und lagern Sie den Rekorder

Halten Sie Flüssigkeiten

und die Kamera nur unter den

vom Rekorder fern.

vom Hersteller empfohlenen

Umgebungsbedingungen.

Schalten Sie den Rekorder aus,

Achten Sie darauf, dass immer eine

bevor Sie Peripheriegeräte

ausreichende Belüung vorhanden ist.

anschließen oder entfernen.

6

Deutsch

Anschlüsse

Video - OUT

LAN

BNC-Anschluss für Videoausgang zum Anschluss

RJ45-Anschluss für eine

eines Monitors als Alternative zum VGA-Ausgang

Netzwerkverbindung

Video - In

USB

12 V

BNC-Eingang für analoge Kameras

Anschluss für USB-Geräte

12 VDC Stromanschluss

7

Deutsch

Hardwareinstallation

1 3 42

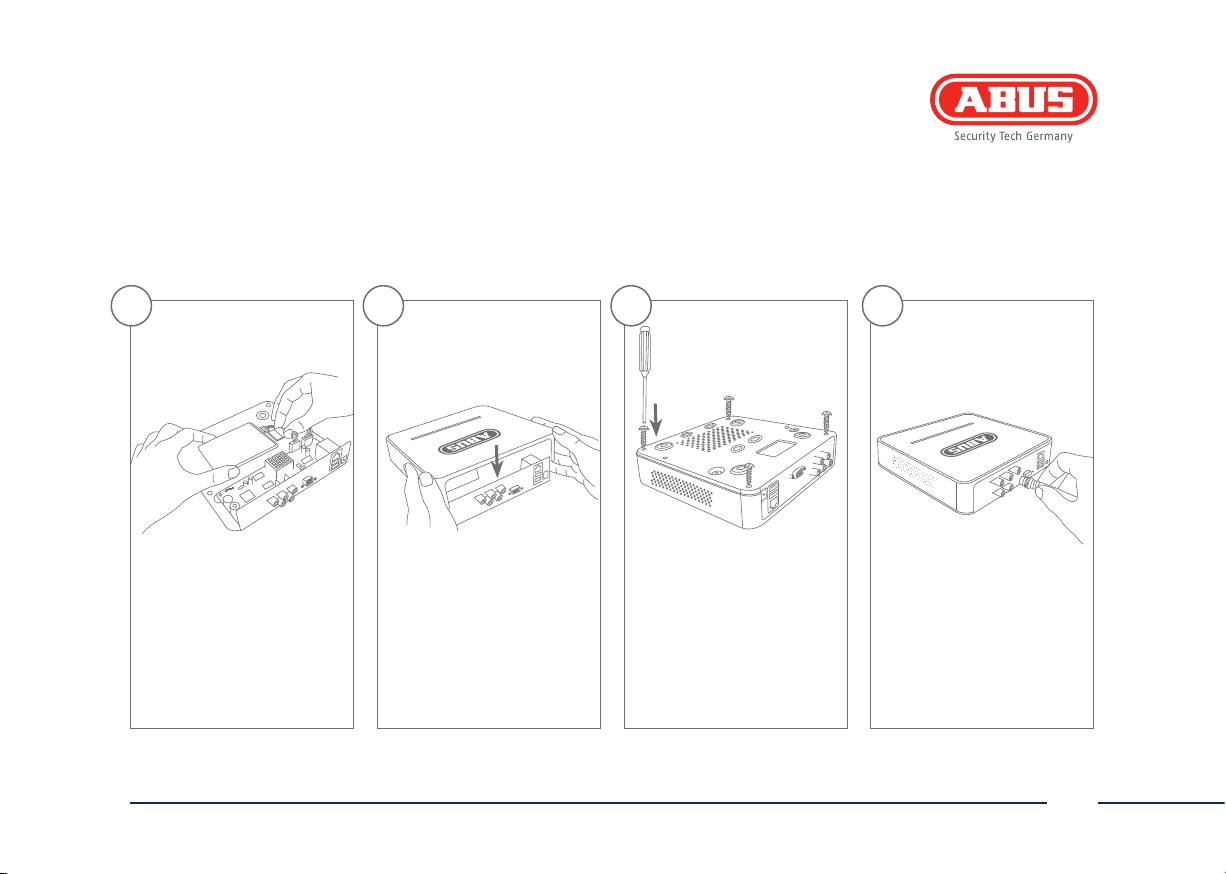

Lösen Sie die 4 Schrauben

Önen Sie vorsichtig das

Richten Sie die Festplatte

Fixieren und Verschrauben

auf der Unterseite des

Gehäuse.

auf der Bodenplatte des

Sie die Festplatte auf der

Rekorders.

Rekorders aus.

Unterseite des Rekorders

mit

den beiliegenden Schrauben.

Bitte beachten Sie, dass die Hardwareinstallation für TVVR30004 bei Schritt

1

beginnt. Die Hardwareinstallation für TVVR30104 / TVVR30404 / TVVR30414 beginnt bei Schritt

8

.

8

Deutsch

5 6 7 8

Stellen Sie die Verbindungen

Setzen Sie nun das Gehäuse

Verschrauben Sie anschlie-

Schließen Sie Ihre Kameras

zur Hauptplatine mit dem

entlang der Führungsschiene

ßend das Gehäuse und

an den Rekorder an.

Daten- (kleiner Stecker) und

auf die Bodenplatte des

die Bodenplatte mit den 4

Stromkabel (großer Stecker)

Rekorders.

Schrauben.

her.

9

Deutsch

13 14 15

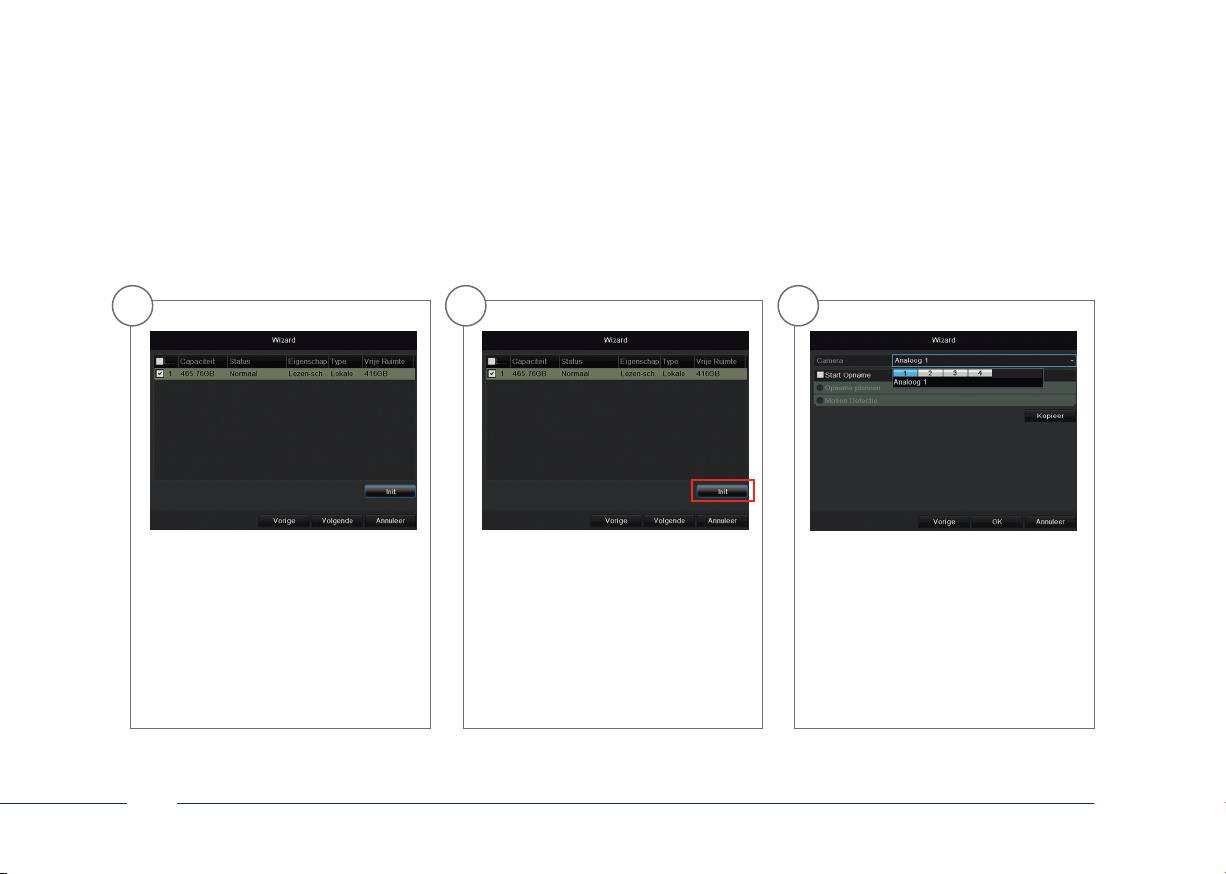

Die installierte Festplatte muss vor

Klicken Sie Init und bestätigen Sie die

Wählen Sie in dem Dropdown-Menü

der Benutzung initialisiert werden.

erfolgreiche Initialisierung mit OK.

von Kamera aus, mit welchem Kanal

Wählen Sie die zu initialisierende

Wechseln Sie zum nächsten Screen

Sie aufnehmen wollen. Beachten Sie

Festplatte aus.

mit Nächste.

bitte, dass die Zeitpläne im Rekor-

dermenü deniert werden müssen.

Näheres hierzu nden Sie im Benut-

zerhandbuch

.

16

Deutsch

16 17 18

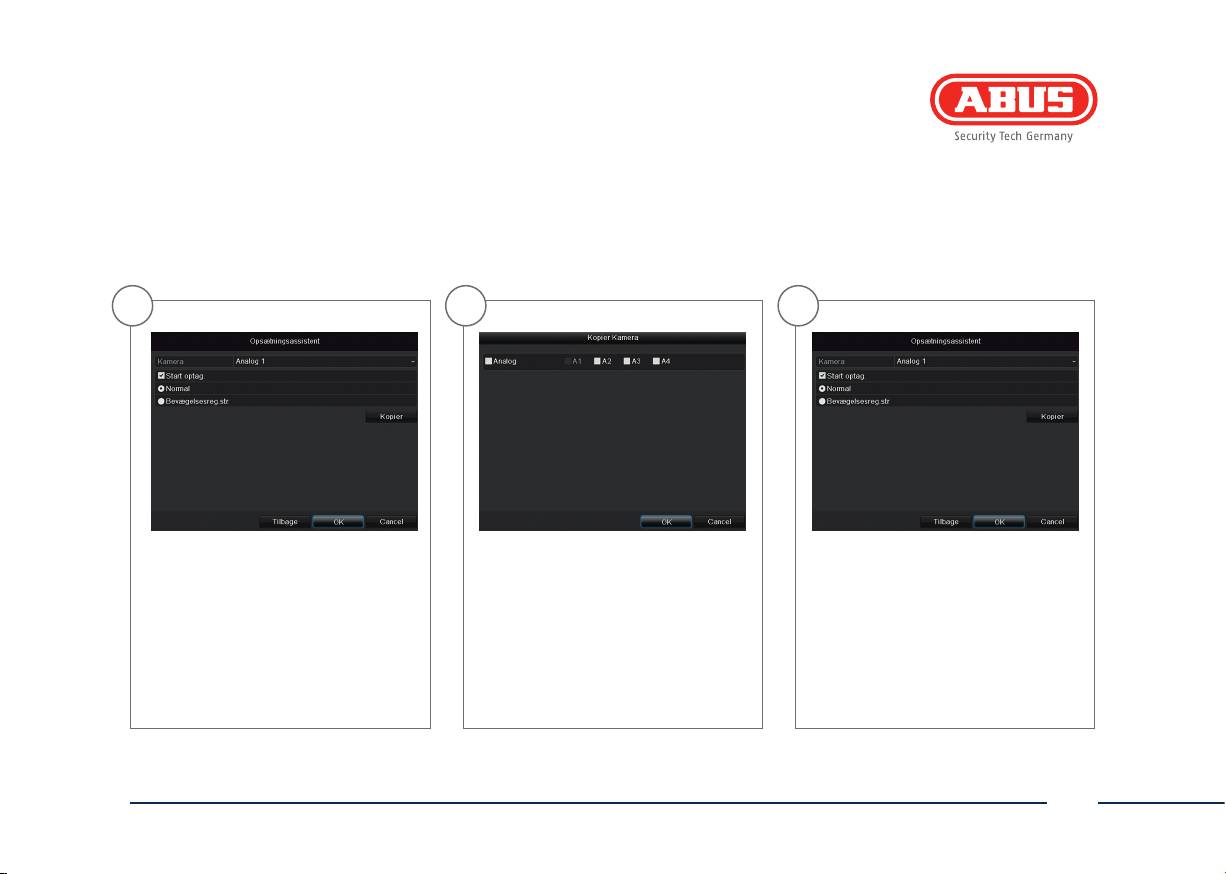

Um die Aufnahme zu aktivieren,

Zum Übernehmen der Aufzeich-

Klicken Sie auf OK um die Erstein-

müssen Sie auf die Checkbox bei

nungseinstellung auf eine oder

richtung abzuschließen.

Starte Aufnahme klicken. Wählen Sie

mehrere Kamerakanäle klicken Sie

aus, ob dauerha (Dauer) oder nur

auf Kopiere. Wählen Sie die Check-

bei Bildveränderung (Bewegungser-

box des gewünschten Kameraka-

kennung) aufgezeichnet werden soll.

nals aus und klicken Sie auf OK.

Die Einstellungen wurden nun für

diesen Kamerakanal kopiert.

17

Deutsch

TVVR30004

Quick guide for Video Surveillance kit: TVVR30004 | TVVR30104 | TVVR30404 | TVVR30414

This quickstart guide describes the initial installation steps for your video surveillance kit.

More detailed information can be found in the accompanying user guide.

Dear customers,

Thank you for purchasing this product.

This product complies with current domestic and European

regulations.

Conformity has been proven, and all related certications

are available from the manufacturer on request (ABUS

Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444

Ang).

To maintain this status and to guarantee safe operation, it

is your obligation to observe these operating instructions!

Read the entire operating manual carefully before putting

the product into operation. Pay attention to all operating

and safety information! All company names and product

descriptions are trademarks of the corresponding owner. All

rights reserved.

If you have any questions, please contact your specialist

dealer.

20

English

Scope of delivery

TVVR30104

TVVR30414

• 4-channel recorder incl. HDD

• 4-channel recorder incl. HDD

• 1x day/night vision outdoor camera

• 4x day/night vision outdoor dome cameras

• Universal power supply unit

• Universal power supply unit

• 1x20 m coaxial cable

• 4x20 m coaxial cable

• USB mouse

• USB mouse

• Quick guide

• Quick guide

• Manual

• Manual

• CD

• CD

TVVR30404

TVVR30004

TVVR30004

• 4-channel recorder incl. HDD

• 4-channel recorder

• 4x day/night vision outdoor cameras

• Power supply unit

• Universal power supply unit

• USB mouse

• 4x20 m coaxial cable

• Quick guide

• USB mouse

• Manual

• Quick guide

• CD

Manual

• Manual

• CD

21

English

Warnings

Keep the recorder and camera away

Ensure an uninterrupted

from strong magnetic elds.

power supply.

Only store the recorder and camera

Keep liquids away from the recorder.

in the ambient conditions recom-

mended by the manufacturer.

Turn the recorder o before

Ensure that there is always

connecting or removing

sucient ventilation.

peripheral devices

22

English

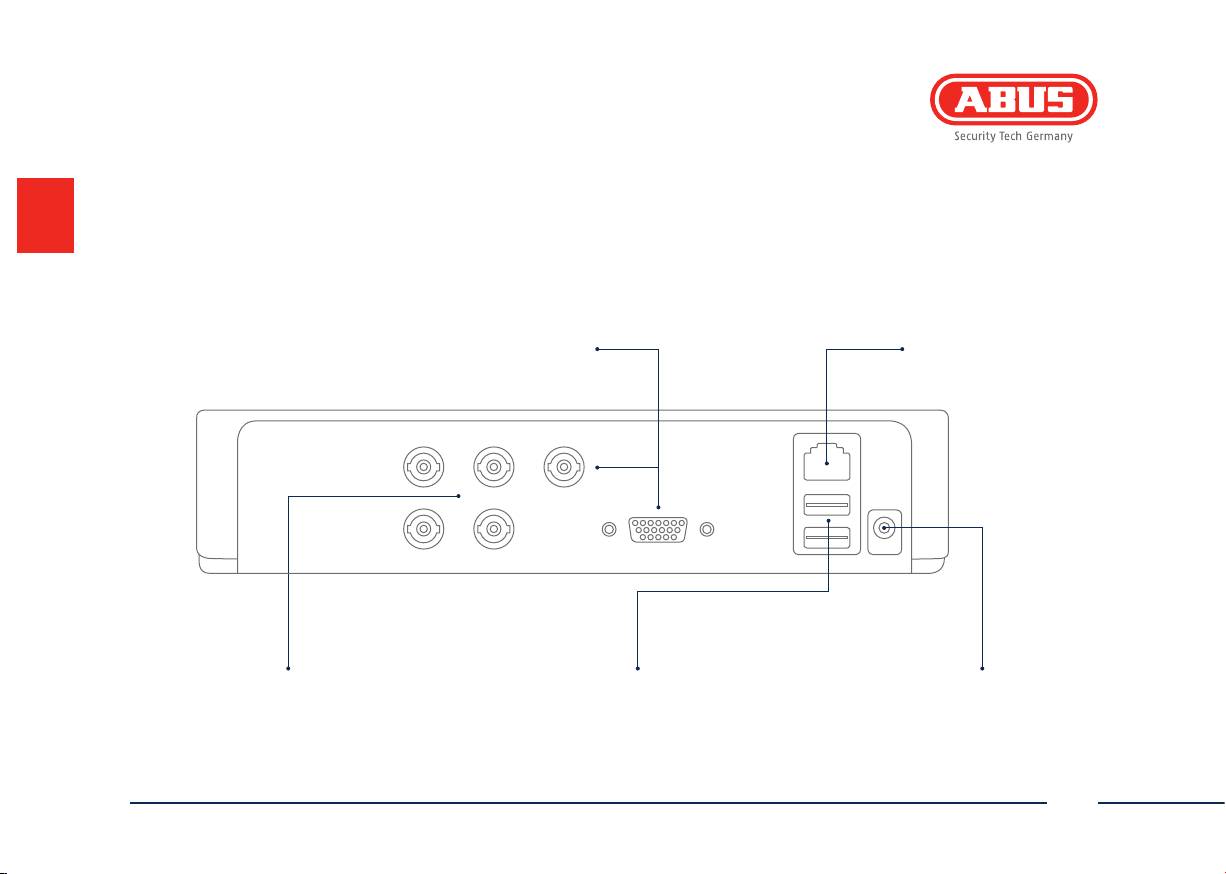

Connections

LAN

Video - OUT

RJ45 port for a

BNC plug for video output to connect to a

network connection

monitor as an alternative to VGA output

Video - In

USB

12 V

BNC input for analogue cameras

Connection for USB devices

12 V: 12 V DC power connection

23

English

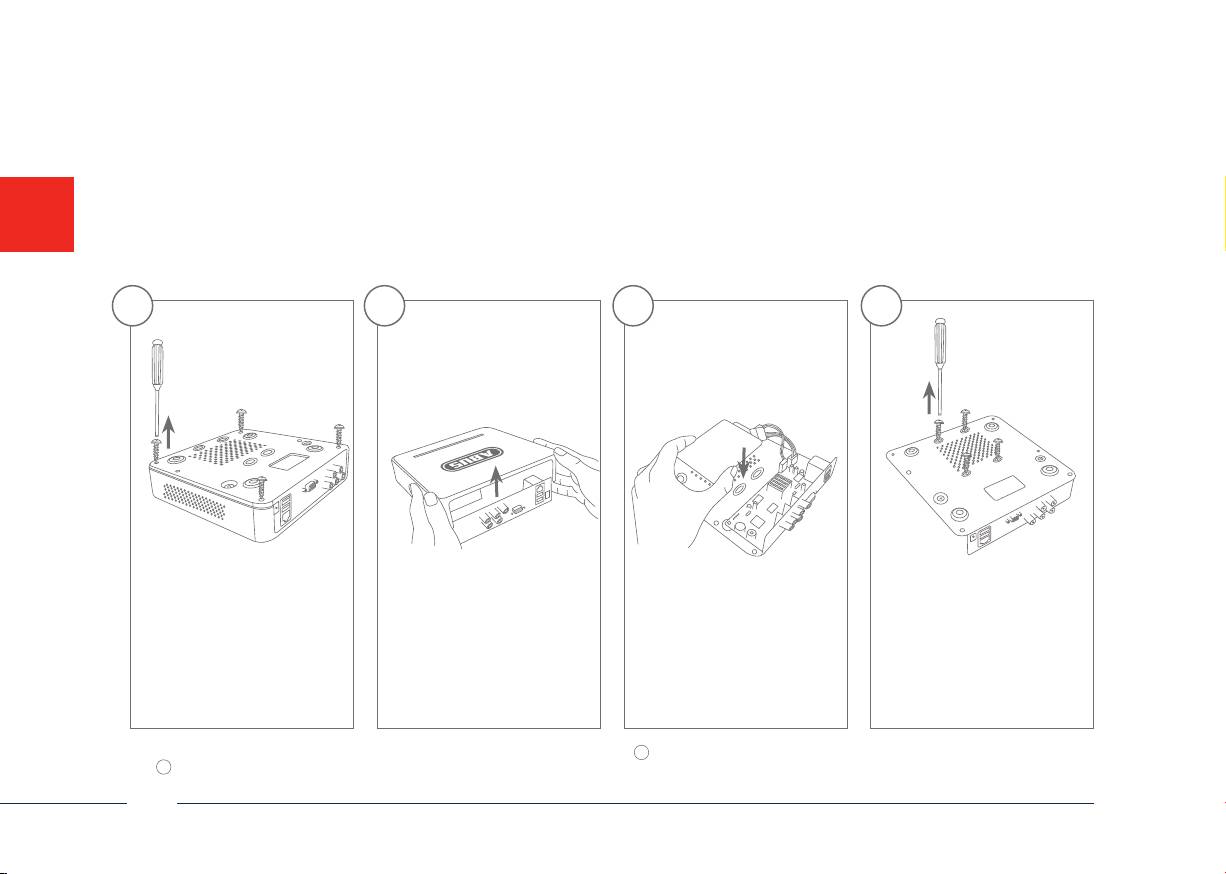

Hardware Installation

1 3 42

Remove the 4 screws on the

Open the box carefully. Align the hard disk drive

Secure the hard disk drive

underside of the recorder.

with the base plate of the

onto the underside of the

recorder.

recorder with the accompa-

nying screws.

Please ensure that you begin with step

1

for the hardware installation of TVVR30004. The hardware installation for the video surveillance kits TVVR30104, TVVR30404 and TVVR30414

starts at step

8

, as the hard disk drive is pre-installed for these models.

24

English

5 6 7 8

Connect the hard disk

Now place the box over the

Then secure the box and

Connect your cameras to

drive to the motherboard

base plate of the recorder.

the base plate with the 4

the recorder.

with the data cable (small

Ensure that the box is placed

screws.

connector) and the power

along the guide rails.

cable (large connector).

25

English

13 14 15

All hard drives which are to be used for

Click Init, then conrm the successful

Chose the channel which shall be

recording must be initialized before-

initialisation with OK. Exit the screen

congured at Camera. Please note

hand. To initialise the hard drives, tick

by pressing OK, then go to the next

that you still have to congure the

the corresponding drive.

screen by pressing Next.

arming schadules in the recorder

menu. For further information please

read the user manual.

32

English

16 17 18

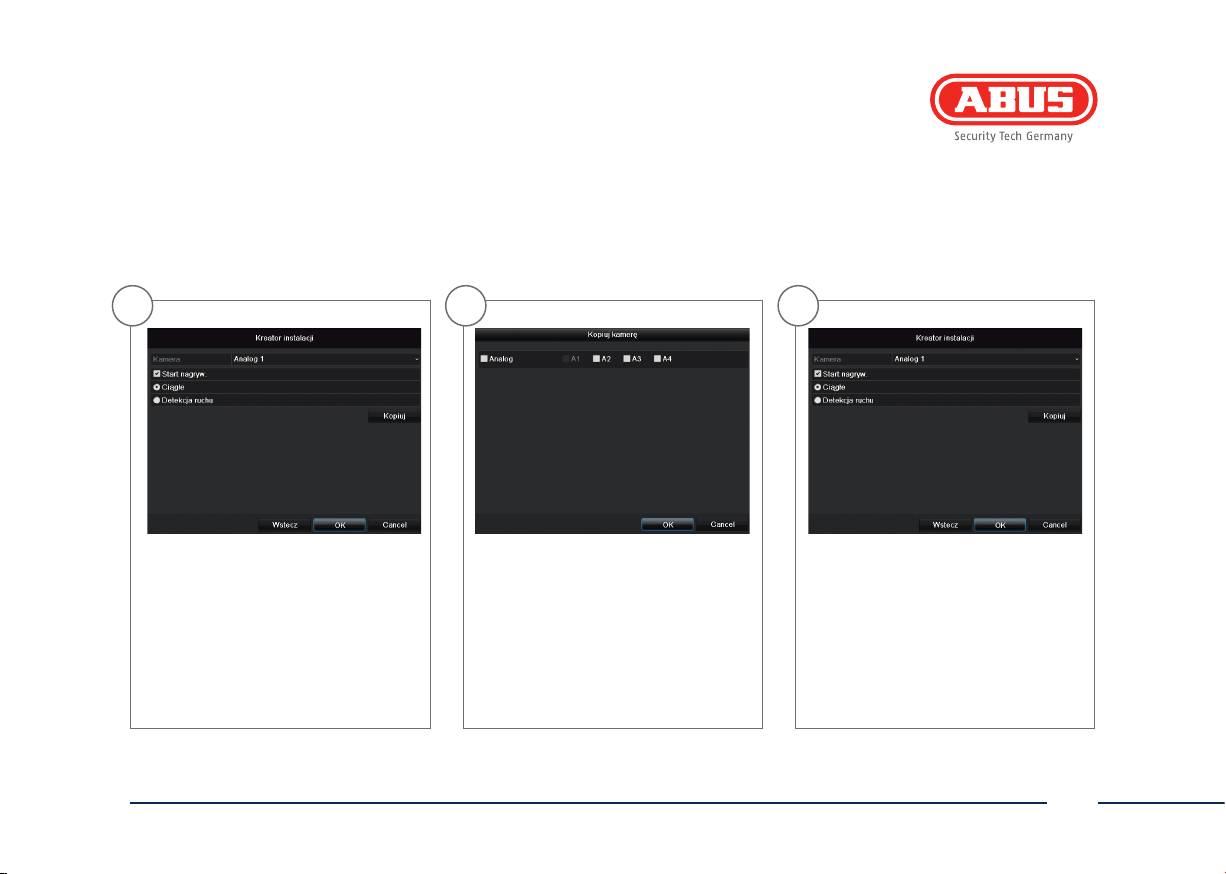

Please click in the checkbox Start Re-

For copying these settings to other

Click on OK to nish the initial set-up.

cording to activate the record. Choose

camera channels please click on

between a durable record (Normal) or

Copy. Click in the checkbox of the

a record with motion detection (Mo-

camera channels you want to

tion Detection). In the menu of the

transfer the settings to and click on

recorder you can dene areas and

OK to activate these settings.

the sensivity of the motion detection.

33

English

TVVR30004

Guide de démarrage rapide pour kit de vidéo surveillance: TVVR30004 | TVVR30104 | TVVR30404 | TVVR30414

Ce guide de démarrage rapide décrit les premières étapes d’installation de votre kit de vidéosurveillance.

Pour plus d’informations, consultez la notice d’utilisation jointe.

Chère cliente, cher client,

Nous vous remercions de l‘achat de ce produit. Ce

produit réalise les exigences des directives européennes

et nationales en vigueur.

La conformité est prouvée, les déclarations et documents

correspondants sont consultables auprès du fabricant

(ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg

5, 86444 Ang). An de maintenir cet état et d’assurer

un usage sans danger, vous devez absolument respecter

ce mode d’emploi en tant qu’utilisateur!

Lisez avant la mise en service du produit le mode

d’emploi complet, respectez toutes les consignes de

commande et de sécurité! Tous les noms de rme et de

produit sont des marques du fabricant respectif. Tous

droits réservés.

Pour plus de renseignements, adressez-vous à votre

partenaire revendeur spécialisé.

36

Français

Étendue de la livraison

TVVR30104

TVVR30414

• Enregistreur 4 canaux avec HDD

• Enregistreur 4 canaux avec HDD

• 1 caméra extérieure jour/nuit

• 4 caméras dômes extérieures jour/nuit

• Bloc d‘alimentation universel

• Bloc d‘alimentation universel

• 1 câble coaxial de 20m

• 4 câble coaxial de 20m

• Souris USB

• Souris USB

• Guide de démarrage rapide

• Guide de démarrage rapide

• Instructions

• Instructions

• CD

• CD

TVVR30404

TVVR30004

TVVR30004

• Enregistreur 4 canaux avec HDD

• Enregistreur 4 canaux

• 4 caméras extérieures jour/nuit

• Bloc d’alimentation

• Bloc d‘alimentation universel

• Souris USB

• 4 câble coaxial de 20m

• Guide de démarrage rapide

• Souris USB

• Instructions

• Guide de démarrage rapide

• CD

Manual

• Instructions

• CD

37

Français

Avertissements

L’enregistreur et la caméra ne doivent

Veillez à ce que l’alimentation

pas être exposés à des champs

électrique ne soit pas interrompue.

magnétiques puissants.

Utilisez l’enregistreur et la caméra

Ne renversez pas de liquides

uniquement dans les conditions

sur l’enregistreur.

conseillées par le fabricant.

Éteignez l’enregistreur avant

Veillez à ce que la ventilation

de brancher ou de retirer

soit toujours susante.

des périphériques.

38

Français

Connexions

LAN

Video - OUT

connecteur RJ45 pour la

connecteur BNC pour sortie vidéo pour raccordement

connexion au réseau

d’un moniteur en tant qu’alternative à la sortie VGA

Video - In

USB

12 V

entrée BNC pour caméras analogiques

connexion pour appareils USB

branchement électrique 12 VCC

39

Français

Installation matérielle

1 3 42

Desserrez les 4 vis située

Ouvrez le boîtier avec

Alignez le disque dur sur

Fixez et vissez le disque dur

sur la face inférieure de

précaution.

le socle de l’enregistreur.

sur la face inférieure de

l’enregistreur.

l’enregistreur à l’aide des

vis jointes.

Veuillez noter que l’installation matérielle du TVVR30004 commence au point

1

. L’installation matérielle des kits de vidéosurveillance TVVR30104, TVVR30404 et TVVR30414 commence au

point

8

, car le disque dur de ces modèles est déjà monté.

40

Français

5 6 7 8

Établissez ensuite la connexi-

Placez maintenant le boîtier

Vissez ensuite le boîtier au

Raccordez votre caméra à

on avec la platine principale

sur le socle de l’enregistreur.

socle à l’aide des 4 vis.

l’enregistreur.

à l’aide du câble de données

Veillez à positionner le boî-

(petit connecteur) et le câble

tier le long de la glissière.

électrique (gros connecteur).

41

Français

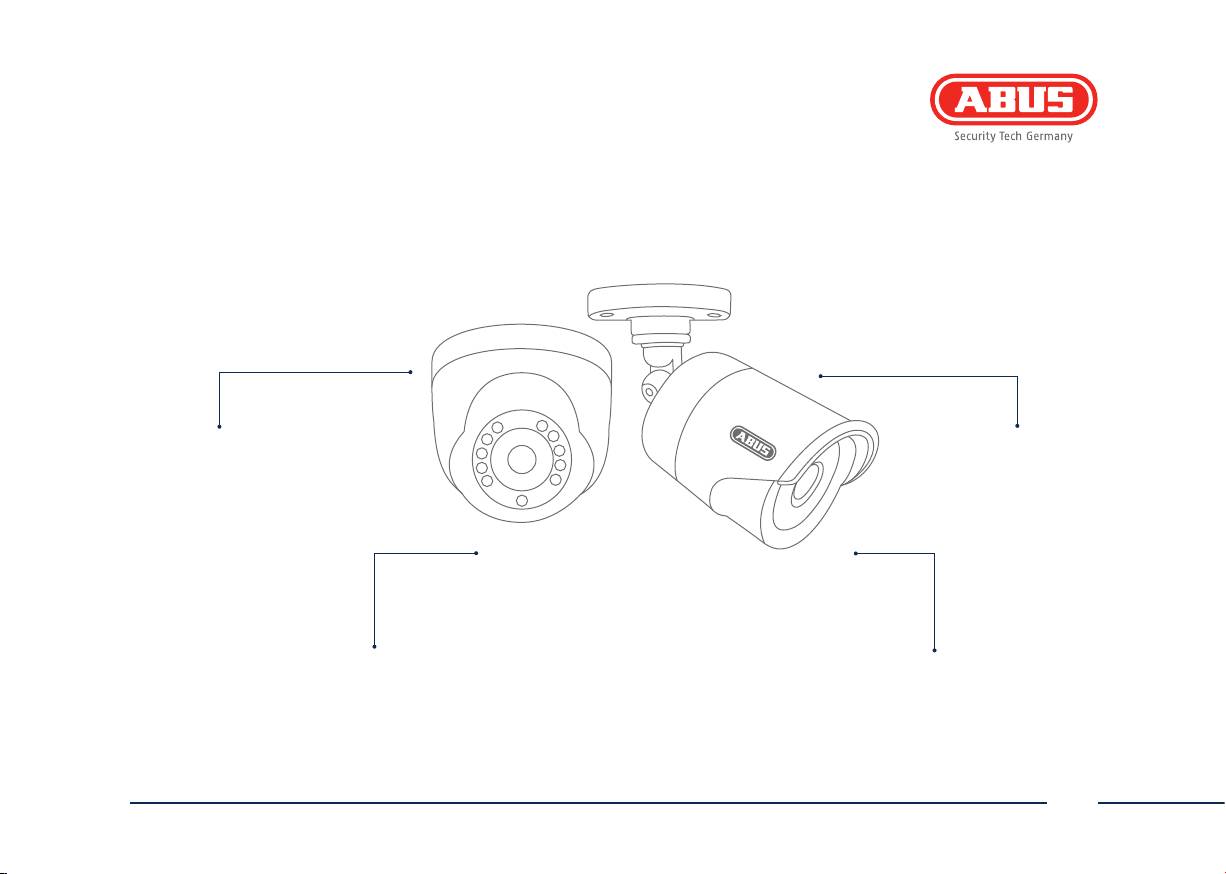

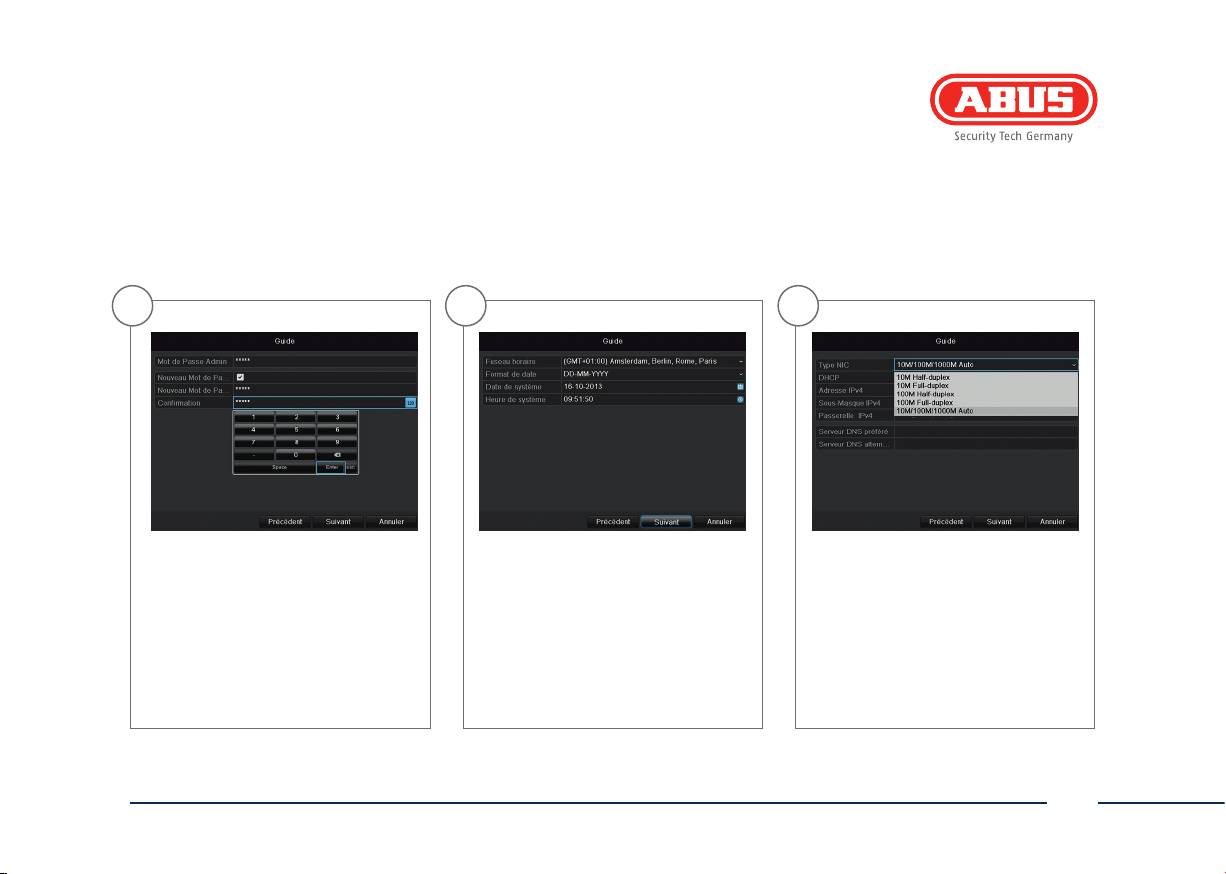

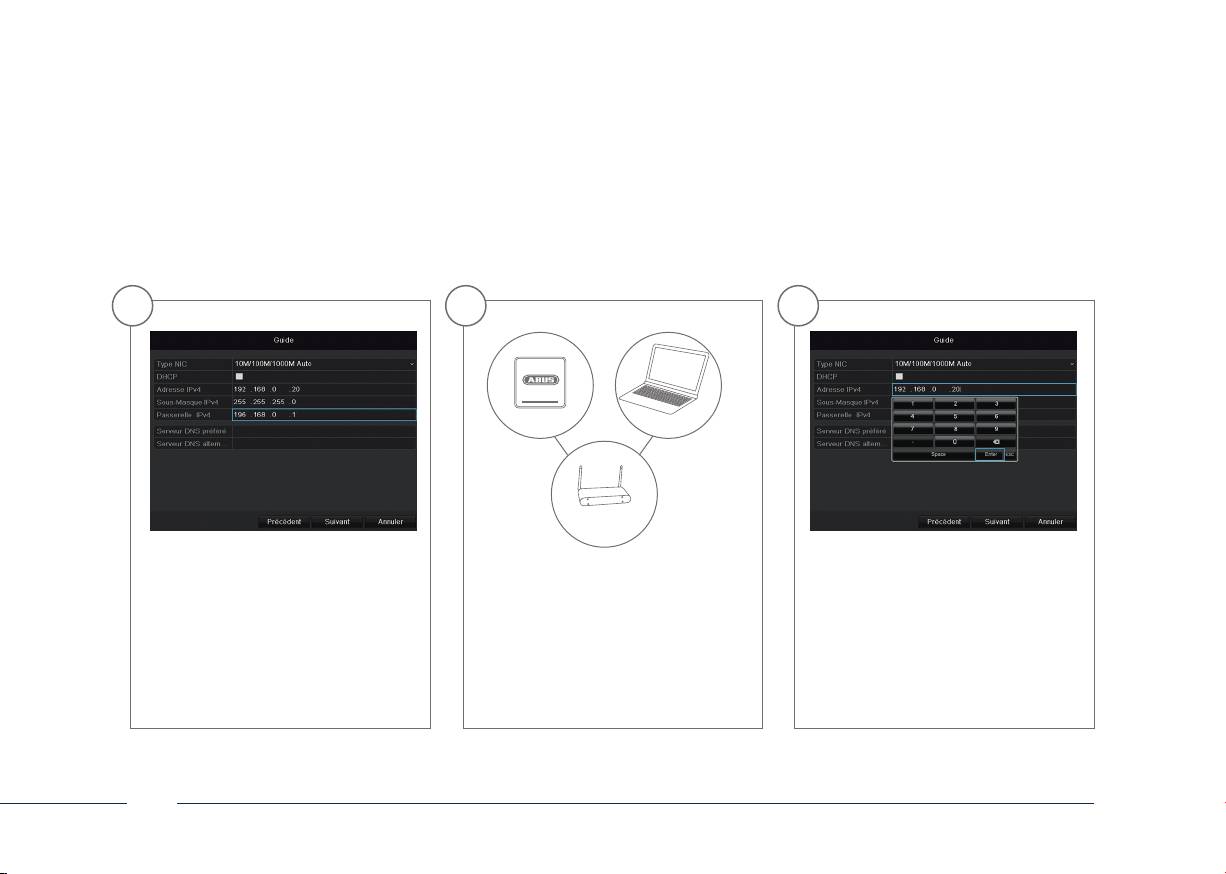

13 14 15

Tous les disques durs que vous voulez

Cliquez sur Init. et conrmez

Sélectionnez le canal avec lequel vous

utiliser pour l‘enregistrement, doivent

l‘initialisation réussie avec OK. Quittez

souhaitez procéder aux enregistrements

d‘abord être installés. Pour initialiser

l‘écran avec OK et changez vers l‘écran

dans le menu déroulant de la Caméra.

des disques durs, placez un crochet

suivant avec Suiv.

Veuillez noter que les planications

auprès du disque dur correspondant.

doivent être dénies dans le menu

de l’enregistreur. Vous trouverez plus

d’informations à ce sujet dans le

manuel d’utilisation.

48

Français

16 17 18

Pour activer l’enregistrement, cliquez

Pour reprendre la conguration

Cliquez sur OK pour terminer la con-

sur la case « Enregistrer ». Déterminez

d’enregistrement sur un ou plusi-

guration initiale.

si l’enregistrement doit être eectué

eurs canaux, cliquez sur « Copier

en continu (Enregistrement par

à». Sélectionnez la case du canal

horaire) ou seulement en cas de

de caméra souhaité et cliquez sur

modications de l’image (Détection

OK. Les réglages sont alors repris

de mouvement).

pour ce canal de caméra.

49

Français

TVVR30004

Quickguide voor Videobewakingsset: TVVR30004 | TVVR30104 | TVVR30404 | TVVR30414

In deze korte handleiding worden de eerste instellingen voor uw videobewakingsset beschreven.

Gedetailleerde informatie vindt u in de meegeleverde gebruikershandleiding.

Geachte klant,

Wij willen u bedanken voor de aanschaf van dit product

Dit product voldoet aan de eisen van de geldende Eu-

ropese en nationale richtlijnen.

De overeenstemming werd aangetoond, de overeen-

komstige verklaringen en documenten zijn bij de fa-

brikant (ABUS Security-Center GmbH & Co. KG, Linker

Kreuthweg 5, 86444 Ang) gedeponeerd.

Om deze toestand te behouden en een gebruik zon-

der gevaren te garanderen, moet u als gebruiker deze

montage-instructies in acht nemen! Lees de handlei-

ding aandachtig door voordat u het product in bedrijf

stelt, houdt u a.u.b. rekening met alle bediening en

veiligheidsinstructies! Alle genoemde bedrijfsnamen en

productnamen zijn handelsnamen van de eigenaar. Alle

rechten voorbehouden.

Als u vragen hee, neem dan a.u.b. contact op met uw

speciaalzaak.

52

Nederlands

Leveringsomvang

TVVR30104

TVVR30414

• 4-kanaals recorder incl. HDD

• 4-kanaals recorder incl. HDD

• 1x dag-/nachtzicht buitencamera

• 4x dag-/nachtzicht buiten-domecamera’s

• Universele voeding

• Universele voeding

• 1x20m coaxkabel

• 4x20m coaxkabel

• USB-muis

• USB-muis

• Quickguide

• Quickguide

• Handleiding

• Handleiding

• CD

• CD

TVVR30404

TVVR30004

TVVR30004

• 4-kanaals recorder incl. HDD

• 4-kanaals recorder

• 4x dag-/nachtzicht buitencamera’s

• Voeding

• Universele voeding

• USB-muis

• 1x20m coaxkabel

• Quickguide

• USB-muis

• Handleiding

• Quickguide

• CD

Manual

• Handleiding

• CD

53

Nederlands

Belangrijke instructies

Houd sterke magneetvelden uit de

Let op dat de stroomvoorziening

buurt van de recorder en de camera.

ononderbroken is.

Opslag van de recorder en de

Houd vloeistoen uit de buurt

camera alleen onder door de

van de recorder.

fabrikant aanbevolen

omgevingsomstandigheden.

Schakel de recorder uit, voordat u

Let op dat er altijd voldoende

randapparatuur aansluit of verwijdert.

ventilatie is.

54

Nederlands

Aansluitingen

LAN

Video - OUT

RJ45-aansluiting voor

BNC-stekker voor videouitgang voor de aansluiting

een netwerkverbinding

van een monitor als alternatief voor de VGA-uitgang

Video - In

USB

12 V

BNC-ingang voor analoge camera’s

Aansluiting voor USB-apparaten

12 V DC stroomaansluiting

55

Nederlands

Hardware-installatie

1 3 42

Draai de 4 schroeven aan de

Open de behuizing voor-

Lijn de harde schijf uit

Fixeer en schroef de harde

onderkant van de recorder

zichtig.

op de bodemplaat van

schijf met de meegeleverde

los.

de recorder.

schroeven vast aan de on-

derkant van de recorder.

Let op dat de hardware-installatie voor TVVR30004 bij stap

1

begint. De hardware-installatie voor de videobewakingssets TVVR30104, TVVR30404 en TVVR30414 begint vanaf stap

8

, omdat

de harde schijf bij deze modellen al is ingebouwd.

56

Nederlands

5 6 7 8

Maak daarna de verbinding

Zet nu de behuizing op

Schroef vervolgens de

Sluit de camera’s aan op

met het moederbord met

de bodemplaat van de

behuizing vast aan de

de recorder.

behulp van de datakabel

recorder. Let op dat u de

bodemplaat met de 4

(kleine stekker) en de

behuizing langs de gelei-

schroeven.

stroomkabel (grote stekker).

dingsrail aanbrengt.

57

Nederlands

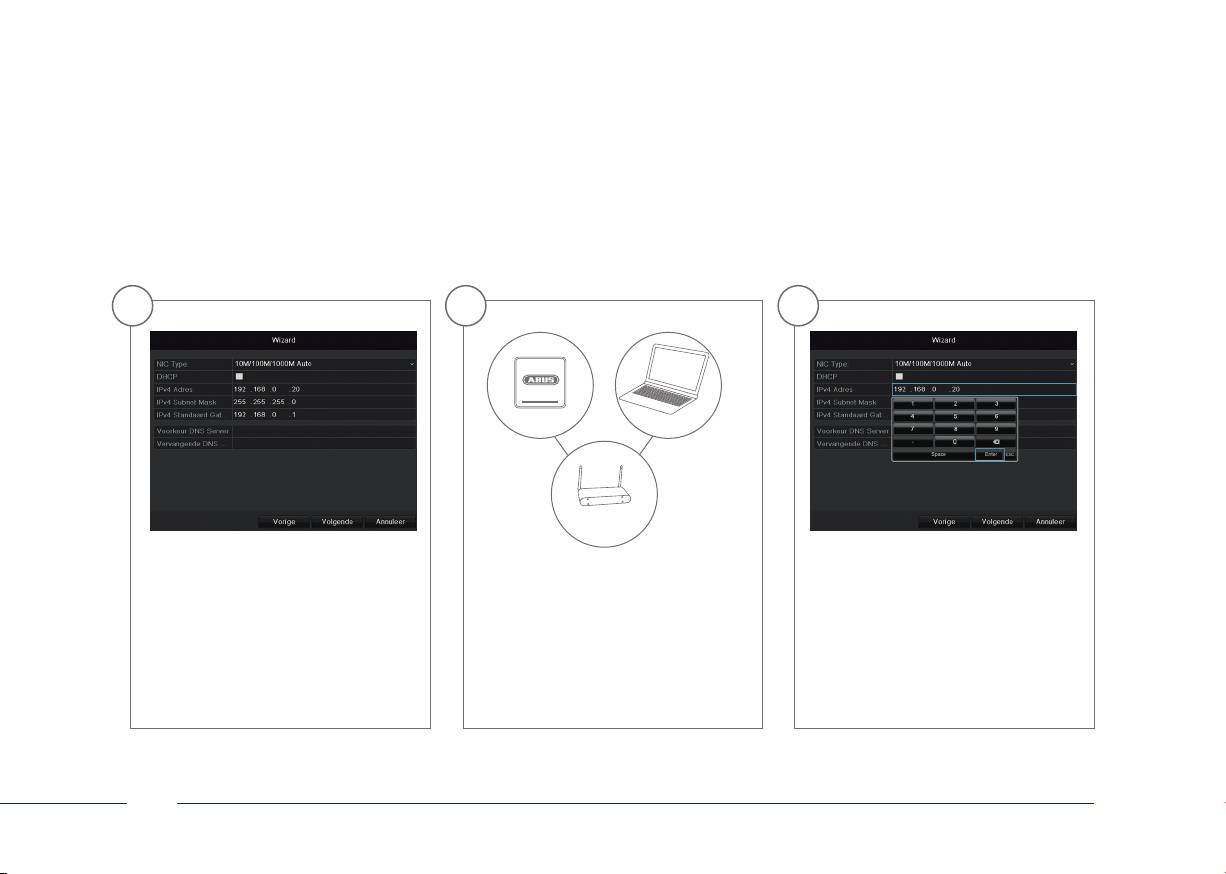

13 14 15

Alle harde schijven, die u wilt gebru-

Klik op Init. En bevestig de succesvolle

Selecteer in het vervolgkeuzemenu

iken voor opnamen, moeten eerst

initialisering met OK. Verlaat het scherm

van de Camera met welk kanaal u wilt

geïnitialiseerd worden. Selecteer de

met OK en ga naar het volgende scherm

opnemen. Houd er rekening mee dat

gewenste harde schijf om de harde

met Volgende.

de tijdschema‘s in het recordermenu

schijven te initialiseren.

moeten worden vastgelegd. Aanvul-

lende informatie hierover vindt u in

de gebruikershandleiding.

64

Nederlands

16 17 18

Om de opname te activeren, dient u

Voor het overnemen van de opna-

Klik op OK om de eerste installatie

op het selectievakje te klikken bij Op-

me-instelling naar één of meerdere

af te sluiten.

name Gestart. Selecteer of er continu

camerakanalen, klikt u op Kopieer.

(Opname plannen) of alleen bij een

Activeer het selectievakje van het

beeldverandering (Motion Detectie)

gewenste camerakanaal en klik op

opgenomen moet worden.

OK. De instellingen worden nu voor

dit camerakanaal gekopieerd.

65

Nederlands

TVVR30004

Kvikguide til videoovervågningssæt: TVVR30004 | TVVR30104 | TVVR30404 | TVVR30414

Denne kvikguide beskriver de første indstillingstrin for dit videoovervågningssæt.

Detaljerede informationer findes i den vedlagte betjeningsvejledning.

Kære kunde.

Tak, fordi du har valgt at købe dette produkt. Produktet

opfylder kravene i de gældende europæiske og nationale

retningslinjer.

Overensstemmelsen er dokumenteret, de pågældende

erklæringer og dokumenter bender sig hos producenten

(ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg

5, 86444 Ang). For at kunne bibeholde denne tilstand

og sikre en ufarlig dri skal du som bruger være

opmærksom på denne betjeningsvejledning!

Læs hele betjeningsvejledningen igennem før

idrisættelsen af produktet, overhold alle betjenings-

og sikkerhedshenvisninger! Alle indeholdte rmanavne

og produktbetegnelser er varemærker, der tilhører den

pågældende ejer. Alle rettigheder forbeholdt.

Har du spørgsmål, bedes du henvende dig til din

faghandelpartner.

68

Dansk

Leveringsomfang

TVVR30104

TVVR30414

• 4-kanal-optager inkl. HDD

• 4-kanal-optager inkl. HDD

• 1x udendørskamera med dag-/natsigt

• 4x udendørs-domekameraer med dag-/natsigt

• Universalstrømforsyning

• Universalstrømforsyning

• 1x20 m koaksialkabel

• 4x20 m koaksialkabel

• USB-mus

• USB-mus

• Quickguide

• Quickguide

• Vejledning

• Vejledning

• Cd

Cd

TVVR30404

TVVR30004

TVVR30004

• 4-kanal-optager inkl. HDD

• 4-kanal-optager

• 4x udendørskameraer med dag-/natsigt

• Strømforsyning

• Universalstrømforsyning

• USB-mus

• 4x20 m koaksialkabel

• Quickguide

• USB-mus

• Vejledning

• Quickguide

• Cd

Manual

• Vejledning

• Cd

69

Dansk

Advarselshenvisninger

Hold kraige magnetfelter væk

Sørg for en nødstrømsforsyning.

fra optageren og kameraet.

Opbevar kun optageren og kameraet

Hold væsker væk fra optageren.

under omgivelsesbetingelserne,

som producenten har anbefalet.

Sluk optageren, før du tilslutter eller

Sørg for, at der altid ndes

erner perifert udstyr.

tilstrækkelig ventilation.

70

Dansk

Tilslutninger

Video - OUT

LAN

BNC-stik til videoudgang til tilslutning af en

RJ45-stik til en

monitor som alternativ til VGA-udgangen

netværksforbindelse

Video - In

USB

12 V

BNC-indgang til analoge kameraer

Tilslutning til USB-apparater

12 V DC strømtilslutning

71

Dansk

Hardwareinstallation

1 3 42

Løsn de 4 skruer på undersi-

Åbn forsigtigt huset. Justér harddisken på

Fastgør harddisken, og skru

den af optageren.

optagerens bundpladen.

den fast på undersiden af

optageren med de vedlagte

skruer.

Vær opmærksom på, at hardwareinstallationen for TVVR30004 begynder ved trin

1

. Hardwareinstallationen for videoovervåningssættene TVVR30104, TVVR30404 og TVVR30414 begynder fra

trin

8

, da harddisken allerede er monteret ved disse modeller.

72

Dansk

5 6 7 8

Etablér dereer forbindelsen

Sæt nu huset på optagerens

Skru dereer huset og

Tilslut dit kamera til optageren.

til hovedprintkortet med

bundplade. Sørg for, at du

bundpladen fast med de

det datakabel (lille stik) og

huset på langs føringsskinnen.

4 skruer.

strømkablet (stort stik).

73

Dansk

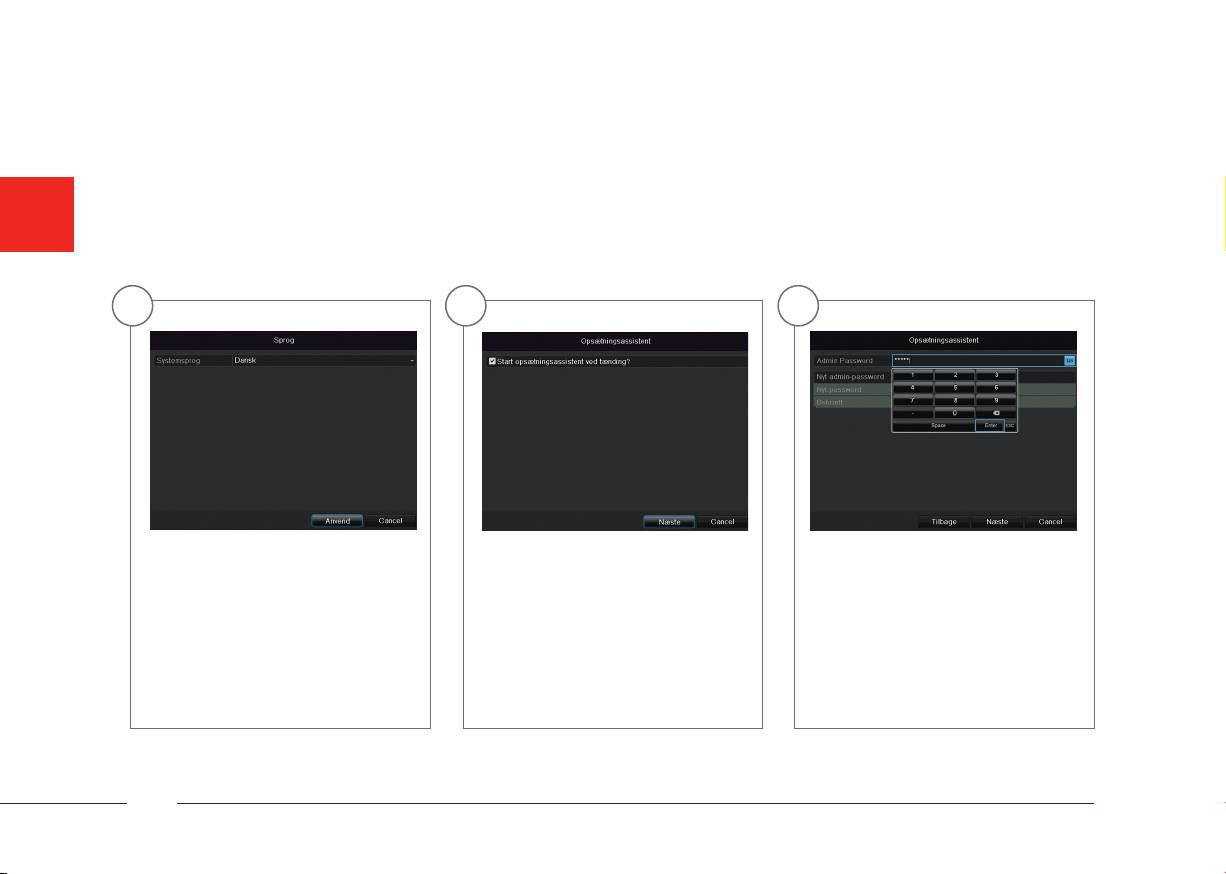

13 14 15

Alle harddisks, som du ønsker at an-

Klik på Init, og bekræ den afslut-

Vælg, hvilken kanal du vil optage

vende til optagelse, skal initialiseres

tede initialisering med OK. Forlad

med i dropdownmenuen med

forinden. For at initialisere harddisks

skærmbilledet med OK, og ski til det

Kamera. Bemærk, at tidsskemaerne

skal du sætte et ueben ved den

næste skærmbillede med Naeste.

i optagermenuen skal deneres. Du

pågældende harddisk.

kan få mere at vide om dette emne

i brugerhåndbogen.

80

Dansk

16 17 18

Sæt ueben ud for Start optagelse

Klik på Kopier for at overføre inds-

Klik på OK for at afslutte den første

for at aktivere optagelsen. Vælg, om

tillingerne for optagelsen til en eller

indstilling.

der skal optages permanent (Normal)

ere kamerakanaler. Sæt ueben ud

eller kun ved ændringer i billedet

for den ønskede kamerakanal, og tryk

(Bevægelsesreg.str). Vigtigt: For en

på OK. Indstillingerne er nu kopieret

bevægelsesoptagelse skal den ka-

over på denne kamerakanal.

merainterne bevægelsesregistrering

aktiveres.

81

Dansk

TVVR30004

Snabbguide för videoövervakningssatser: TVVR30004 | TVVR30104 | TVVR30404 | TVVR30314

Denna snabbguide innehåller information om grundläggande inställningar för videoövervakningssatsen.

Mer ingående information finns i den medföljande bruksanvisningen.

Bäste kund,

Vi vill passa på att tacka dig för att du valt denna

produkt.

Produkten uppfyller kraven i gällande

europeiska och nationella riktlinjer.

Överensstämmelsen med riktlinjerna nns

dokumenterad och motsvarande dokument nns

tillgängliga hos tillverkaren (ABUS Security-Center

GmbH & Co. KG, Linker Kreuthweg 5, 86444

Ang). Som användare måste du följa denna

bruksanvisning för att användningen ska klassas

som riskfri!

Läs igenom hela bruksanvisningen innan

du börjar använda produkten och följ alla

användnings- och säkerhetsanvisningar! Alla

nämnda företagsnamn och produktbeteckningar

är varumärken som tillhör respektive ägare. Alla

rättigheter förbehållna.

Kontakta din återförsäljare vid frågor.

84

Svensk

Leveransomfång

TVVR30104

TVVR30414

• 4-kanals inspelare inkl. HDD

• 4-kanals inspelare inkl. HDD

• 1x dag-/nattkamera för utomhusbruk

• 4x dag-/nattdomekamera för utomhusbruk

• Universalnätdel

• Universalnätdel

• 1x20m koaxialkabel

• 4x20m koaxialkabel

• USB-mus

• USB-mus

• Snabbguide

• Snabbguide

• Bruksanvisning

• Bruksanvisning

• CD

• CD

TVVR30404

TVVR30004

TVVR30004

• 4-kanals inspelare inkl. HDD

• 4-kanals inspelare

• 4x dag-/nattkamera för utomhusbruk

• Nätdel

• Universalnätdel

• USB-mus

• 4x20m koaxialkabel

• Snabbguide

• USB-mus

• Bruksanvisning

• Snabbguide

• CD

Manual

• Bruksanvisning

• CD

85

Svensk

Viktiga varningsanvisningar

Håll starka magnetfält borta

Se till att strömförsörjningen

från inspelaren och kameran.

är avbrottsfri.

Förvara inspelaren och kameran endast

Håll vätskor borta från inspelaren.

i de miljöer och vid de förhållanden

som rekommenderas av tillverkaren.

Stäng av inspelaren innan du

ansluter eller avlägsnar

Sörj för en tillräckligt god ventilation.

kringutrustning.

86

Svensk

Anslutningar

Video - OUT

LAN

BNC-kontakt för videoutgång för anslutning

RJ45-anslutning för

av monitor som alternativ till VGA-utgång

nätverksanslutning

Video - In

USB

12 V

BNC-ingång för analoga kameror

Anslutning för USB-enheter

12 V DC strömförsörjning

87

Svensk

Installation av hårdvara

1 3 42

Lossa de 4 skruvarna på

Öppna försiktigt höljet. Rikta in hårddisken på in-

Fixera och skruva fast

inspelarens undersida.

spelarens golvplatta.

hårddisken på inspelarens

undersida med de

medföljande skruvarna.

Observera att installationen av hårdvara för TVVR30004 börjar vid steg

1

. Installationen av hårdvara för videoövervakningssatserna TVVR30104, TVVR30404 och TVVR30414 börjar vid steg

8

eersom hårddisken redan är installerad på dessa modeller.

88

Svensk

5 6 7 8

Upprätta sedan anslutningen

Placera höljet längs

Skruva däreer fast höljet

Anslut kamerorna till

till moderkortet med hjälp

styrskenan på inspelarens

och golvplattan med de 4

inspelaren.

av den blå datakabeln (li-

golvplatta.

skruvarna.

ten kontakt). Anslut däreer

strömkabeln (stor kontakt) till

moderkortet.

89

Svensk

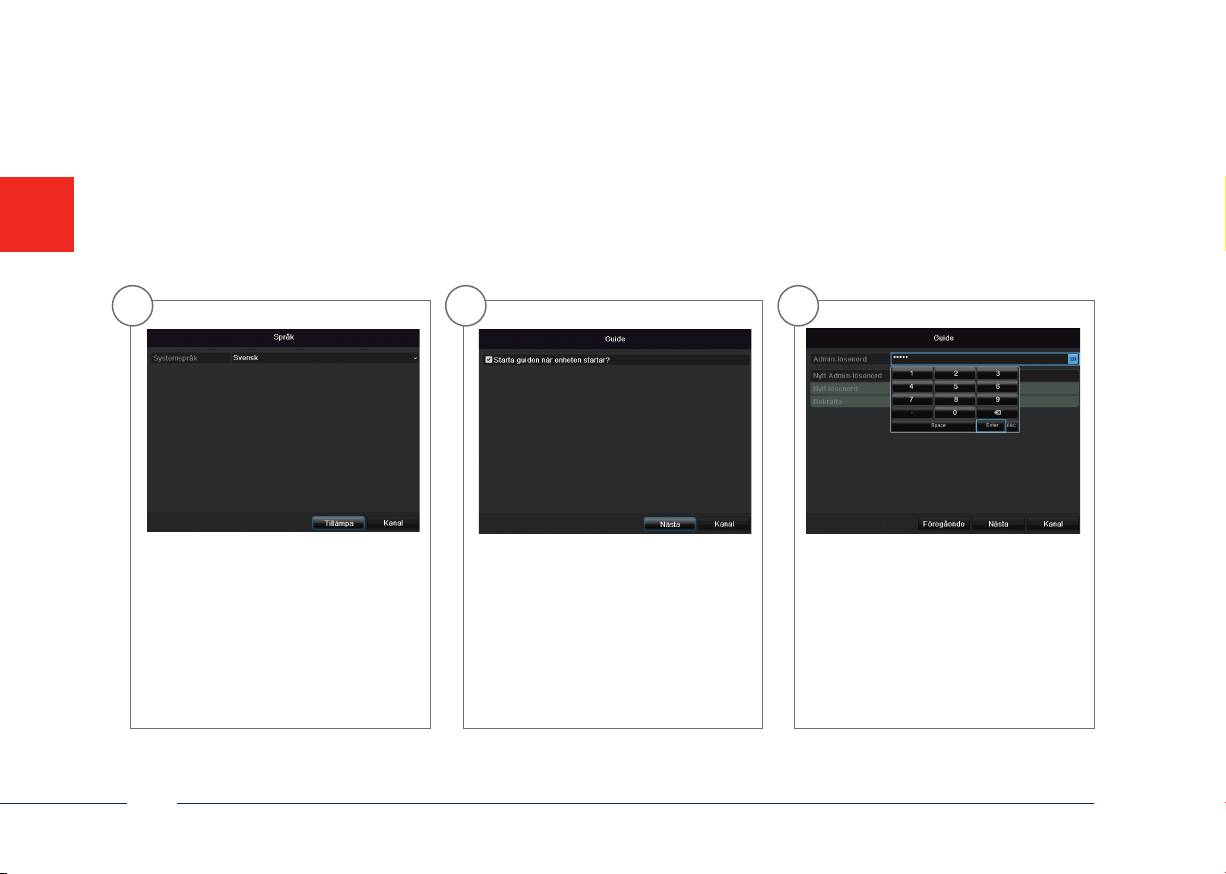

13 14 15

Den installerade hårddisken måste

Klicka på Init och bekräa initialise-

Välj vilken kanal du vill använda

initialiseras innan användningen.

ringen med OK. Gå till nästa skärm

för inspelning i rullgardinsmenyn

Välj hårddisken som ska initialiseras.

med Nästa.

Kamera. Observera att tidsscheman

måste anges i inspelarens meny.

Mer information om detta nns i

bruksanvisningen.

96

Svensk

16 17 18

För att aktivera inspelningen måste

För att använda inspelningsins-

Klicka på OK för att avsluta den första

du klicka på kryssrutan vid Starta ins-

tällningen på en eller era kamer-

inställningen.

pelning. Välj kontinuerlig inspelning

akanaler, klicka på Kopiera. Välj

(Kontinuerlig) eller inspelning vid

kryssruta för önskad kamerakanal

bildförändring (Rörelsedetektering).

och klicka på OK. Inställningarna

kopieras till denna kamerakanal.

97

Svensk

TVVR30004

Quickguide dla zestawów do wideomonitoringu: TVVR30004 | TVVR30104 | TVVR30404 | TVVR30314

Ta skrócona instrukcja zawiera opis pierwszych kroków w zakresie konfiguracji zestawu do wideomonitoringu.

Szczegółowe informacje znajdują się w dołączonej instrukcji obsługi.

Szanowni klienci!

Dziękujemy za zakup naszego produktu.

Spełnia on wymagania obowiązujących norm europejskich

i krajowych. Zgodność została udokumentowana,

odpowiednie deklaracje i dokumenty są dostępne u

producenta (ABUS Security-Center GmbH & Co. KG, Linker

Kreuthweg 5, 86444 Ang).

Aby zachować ten stan i zapewnić bezpieczną eksploatację,

użytkownik musi przestrzegać niniejszej instrukcji obsługi!

Przed uruchomieniem produktu przeczytaj całą instrukcję

obsługi i przestrzegaj wszystkich zasad bezpieczeństwa!

Wszystkie zawarte w niej nazwy rm i oznaczenia

produktów są zarejestrowanymi znakami towarowymi

odnośnych właścicieli. Wszystkie prawa zastrzeżone.

Z pytaniami proszę zwracać się do specjalistycznego

sprzedawcy!

100

Polski

Zakres dostawy

TVVR30104

TVVR30414

• 4-kanałowa nagrywarka z HDD

• 4-kanałowa nagrywarka z HDD

• 1x kamera zewnętrzna dzień/noc

• 4x kamera zewnętrzna dzień/noc

• Uniwersalny zasilacz

• Uniwersalny zasilacz

• 1x20 m kabla koncentrycznego

• 4x20 m kabla koncentrycznego

• Za pomocą myszy USB

• Za pomocą myszy USB

• Quickguide

• Quickguide

• Instrukcja

• Instrukcja

• CD

• CD

TVVR30404

TVVR30004

TVVR30004

• 4-kanałowa nagrywarka z HDD

• 4-kanałowa nagrywarka

• 4x kamera zewnętrzna dzień/noc

• Zasilacz sieciowy

• Uniwersalny zasilacz

• Za pomocą myszy USB

• 4x20 m kabla koncentrycznego

• Quickguide

• Za pomocą myszy USB

• Instrukcja

• Quickguide

• CD

Manual

• Instrukcja

• CD

101

Polski

Wskazówki ostrzegawcze

Chroń nagrywarkę i kamerę przed

Zadbaj o bezprzerwowe

silnymi polami magnetycznymi.

zasilanie elektryczne.

Przechowuj nagrywarkę oraz kamerę

Chroń nagrywarkę przed

wyłącznie w warunkach otoczenia

kontaktem z płynami.

zalecanych przez producenta.

Wyłączaj nagrywarkę przed

podłączeniem lub odłączeniem

Zapewnij dostateczną wentylację.

urządzeń peryferyjnych.

102

Polski

Złącza

Video - OUT

LAN

Wtyczka BNC do wyjścia wideo służącego do

Złącze RJ45 do

podłączenia monitora jako alternatywy dla wyjścia VGA

połączenia z siecią

Video - In

USB

12 V

Wejście BNC do kamer analogowych

Złącze do urządzeń USB

Złącze do zasilania 12 V DC

103

Polski

Instalacja sprzętu

1 3 42

Odkręć 4 śruby znajdujące

Otwórz ostrożnie obudowę.

Dopasuj dysk twardy do

Przymocuj i przykręć dysk

się na spodzie nagrywarki.

podstawy nagrywarki.

twardy do spodu nagrywar-

ki za pomocą dołączonych

śrub.

Pamiętaj, że instalacja sprzętowa w przypadku TVVR30004 rozpoczyna się w kroku

1

. Instalacja sprzętowa w przypadku zestawów do wideomonitoringu TVVR30104, TVVR30404 i TVVR30414

rozpoczyna się od kroku

8

, ponieważ w tych modelach dysk twardy jest już wbudowany.

104

Polski

5 6 7 8

Następnie nawiąż połączenie

Obudowę należy umieścić

Następnie skręć obudowę

Podłącz kamery do nagry-

z płytą główną za pomocą

nie-

wzdłuż szyny prowadzącej

i podstawę za pomocą 4

warki.

bieskiego kabla sygnałowego

na podstawie nagrywarki.

śrub.

(mała wtyczka). W dalszej

kolejności połącz kabel prą-

dowy (duża wtyczka) z płytką

drukowaną.

105

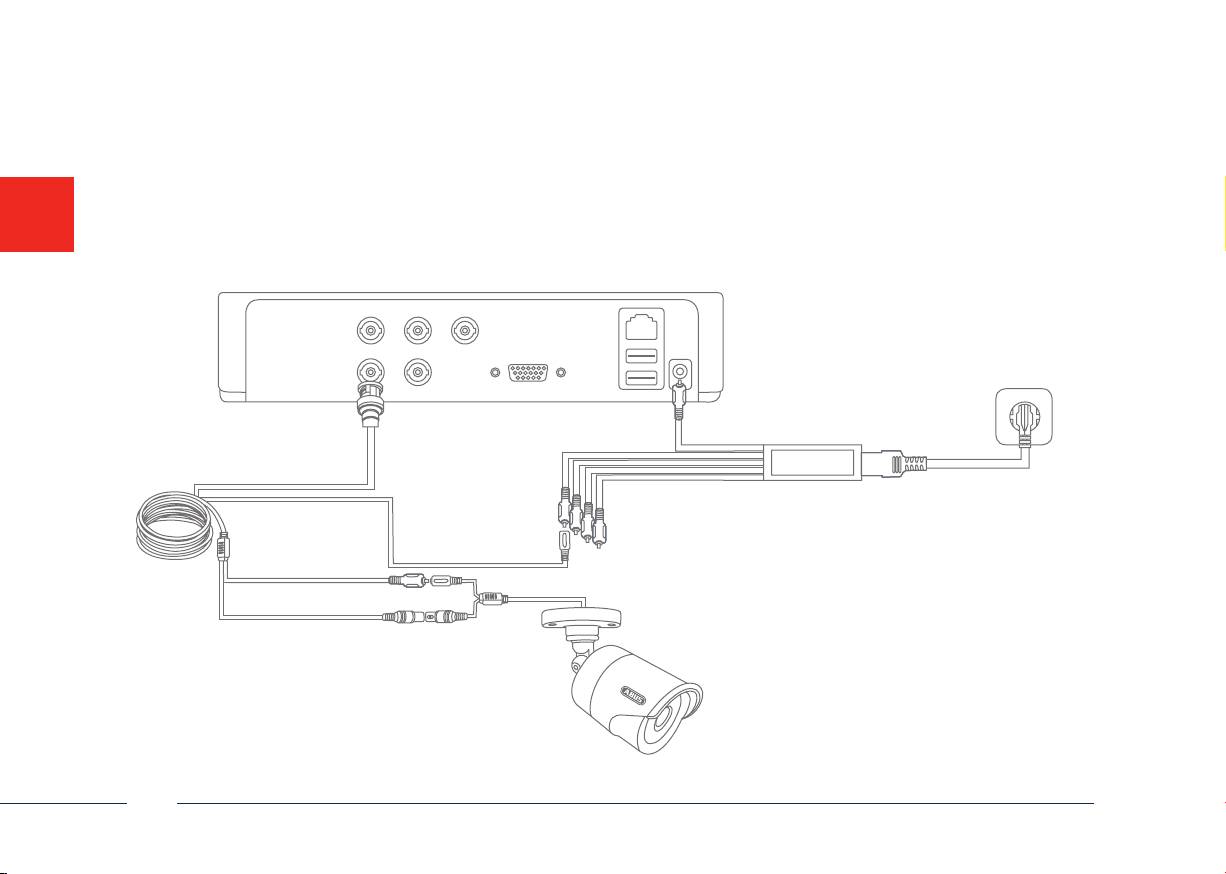

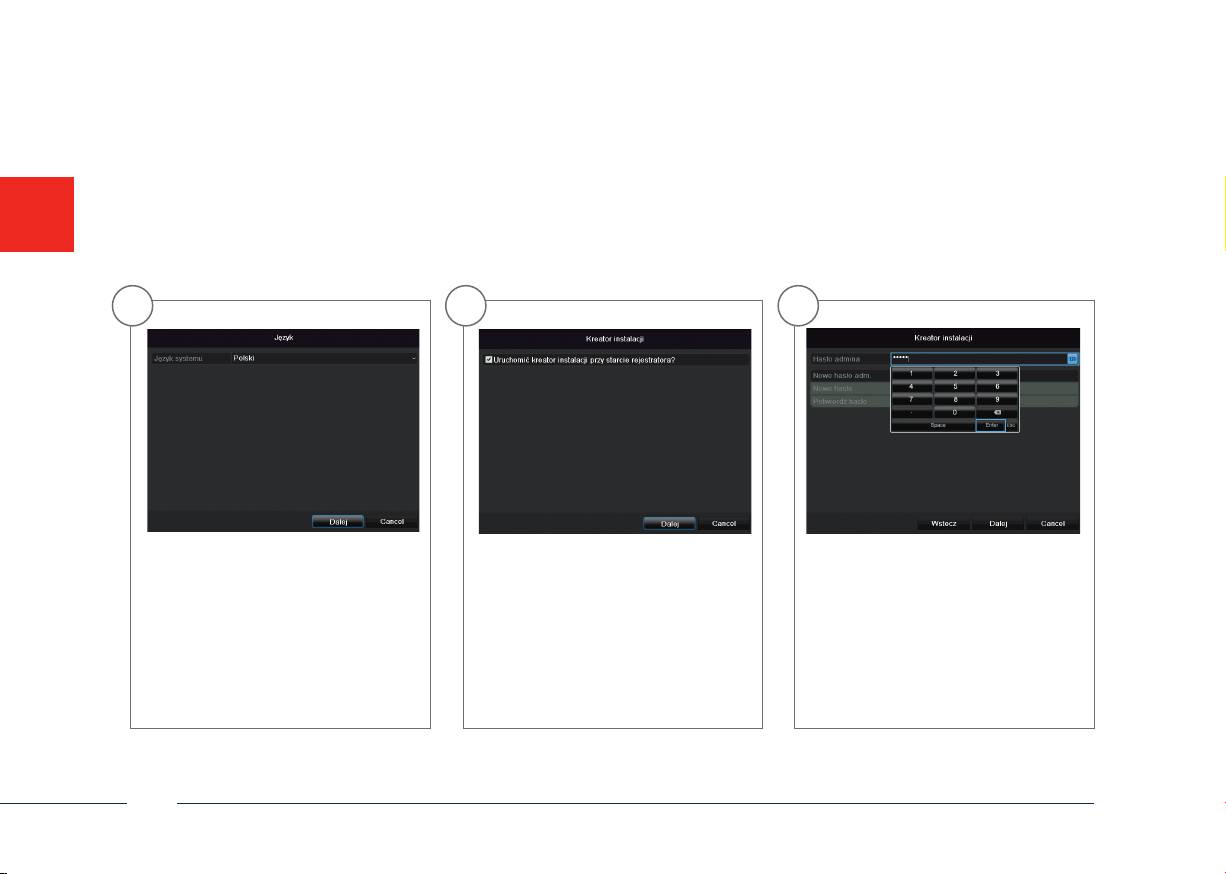

Polski

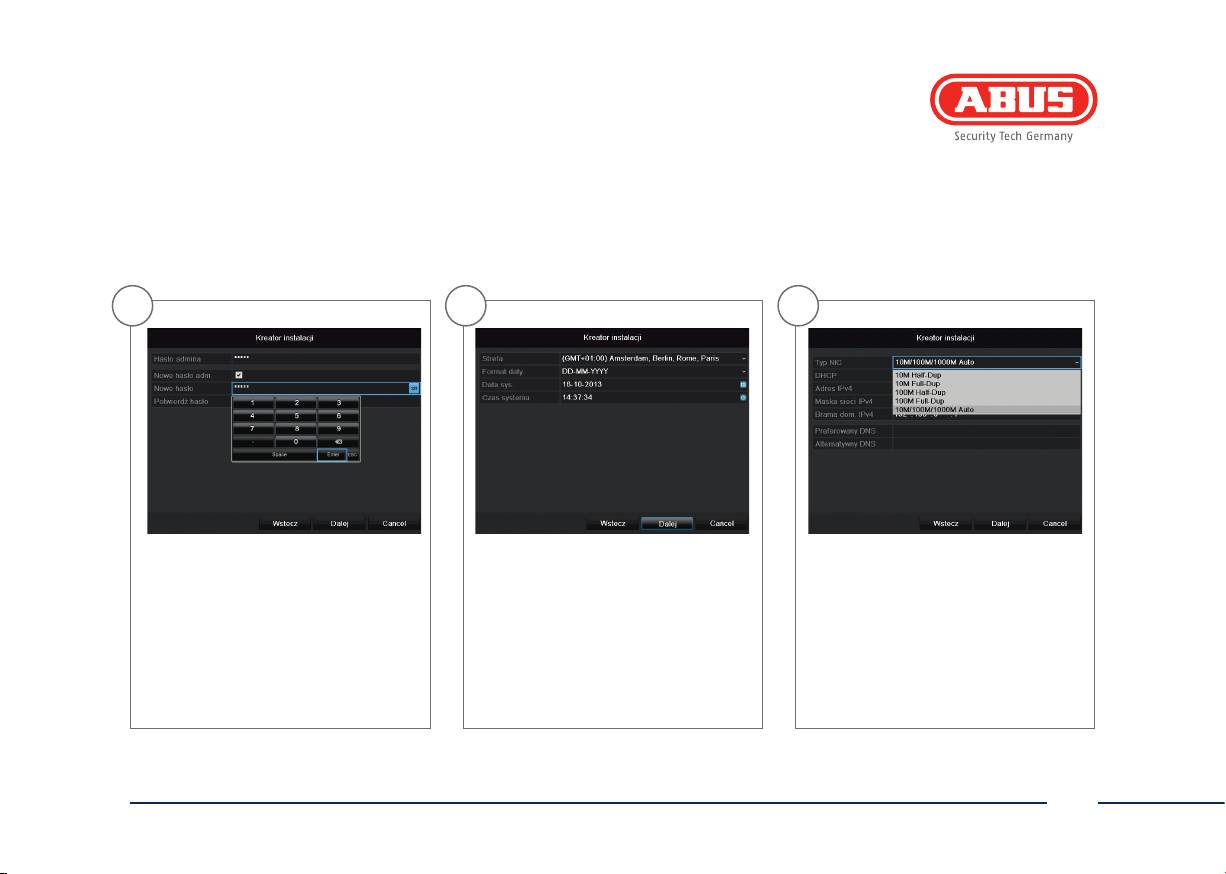

13 14 15

Wszystkie dyski twarde, które chcesz

Kliknij Inicuj i potwierdź pomyślną

Wybierz w menu rozwijalnym kamery

wykorzystywać do zapisywania,

inicjalizację przyciskiem OK. Przejdź

kanał, który chcesz wykorzystywać do

wymagają wcześniejszej inicjalizacji.

do następnego ekranu za pomocą

zapisu. Pamiętaj, że harmonogramy

Aby zainicjalizować twardy dysk należy

przycisku Dalej.

wymagają zdeniowania w menu na-

zaznaczyć haczyk przy odpowiednim

grywarki. Dokładniejsze informacje na

twardym dysku.

ten temat znajdują się w podręczniku

użytkownika.

112

Polski

16 17 18

Aby aktywować zapis, należy kliknąć

Aby przejąć ustawienia zapisu do

Kliknij OK, aby zakończyć pierwszą

pole wyboru w sekcji Rozp. nagryw.

innych kanałów kamery, kliknij

kongurację.

Wybierz, czy zapis ma odbywać się

opcję Kopiuj. Zaznacz pole wybo-

ciągle (Ciagle), czy tylko przy zmianie

ru odpowiedniego kanału kamery

obrazu (Detekcja ruchu). Uwaga: W

i kliknij OK. Ustawienia dla tego

celu zapisu ruchu należy aktywować

kanału kamery zostały skopiowane.

wewnętrzną funkcję kamery – wykry-

wanie ruchu.

113

Polski

TVVR30004

Guida rapida per i set di videosorveglianza: TVVR30004 | TVVR30104 | TVVR30404 | TVVR30314

La presente guida rapida descrive i primi passaggi per eseguire la configurazione del set di videosorveglianza.

Informazioni dettagliate sono disponibili nelle istruzioni per l’uso allegate.

Gentile cliente,

La ringraziamo per aver acquistato questo prodotto.

Questo prodotto risponde ai requisiti richiesti dalle

direttive europee e nazionali in vigore. La sua

conformità è stata comprovata, le dichiarazioni e

la relativa documentazione sono depositate presso

il produttore (ABUS Security-Center GmbH & Co. KG,

Linker Kreuthweg 5, 86444 Ang).

Al ne di preservare tale stato e garantire un

funzionamento sicuro, Lei, in qualità di utente, è

tenuto a osservare le presenti istruzioni per l‘uso.

Prima di mettere in funzione il prodotto legga tutte le

istruzioni per l‘uso facendo attenzione alle indicazioni

sull‘uso e sulla sicurezza. Tutti i nomi di aziende e

prodotti riportati sono marchi depositati dei rispettivi

proprietari. Tutti i diritti riservati.

In caso di domande rivolgersi al proprio rivenditore

specializzato.

116

Italiano

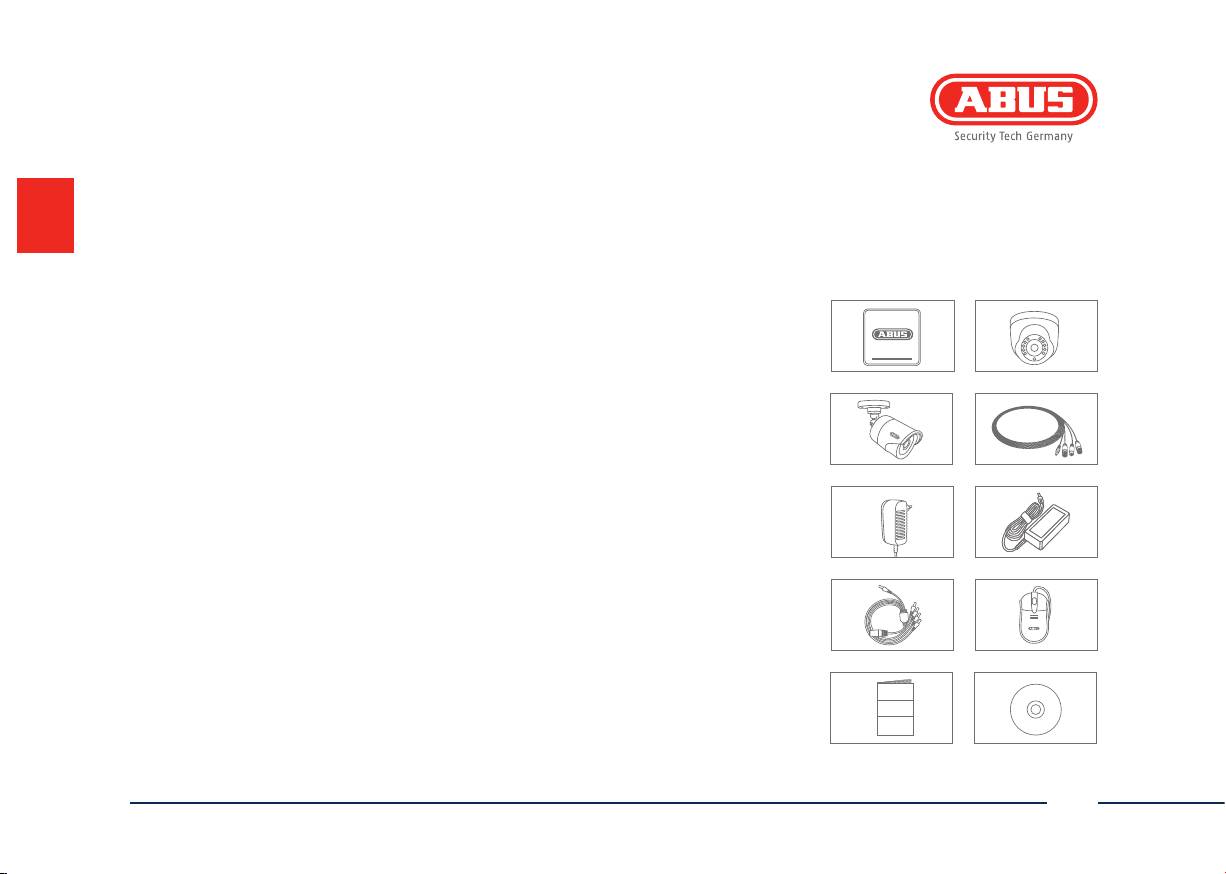

Dotazione

TVVR30104

TVVR30414

• Registratore a 4 canali incl. HDD

• Registratore a 4 canali incl. HDD

• 1 videocamera per esterni giorno/notte

• 4 videocamere per esterni giorno/notte

• Alimentatore universale

• Alimentatore universale

• 1 cavo coassiale da 20 m

• 4 cavo coassiale da 20 m

• Mouse con attacco USB

• Mouse con attacco USB

• Guida rapida

• Guida rapida

• Istruzioni

• Istruzioni

• CD

• CD

TVVR30404

TVVR30004

TVVR30004

• Registratore a 4 canali incl. HDD

• Registratore a 4 canali

• 4 videocamere per esterni giorno/notte

• Alimentatore

• Alimentatore universale

• Mouse con attacco USB

• 4 cavo coassiale da 20 m

• Guida rapida

• Mouse con attacco USB

• Istruzioni

• Guida rapida

• CD

Manual

• Istruzioni

• CD

117

Italiano

Avvertenze importanti

Tenere il registratore e la videocamera

Assicurarsi che l’alimentazione

lontano da forti campi magnetici.

elettrica non venga interrotta.

Conservare il registratore e la videoca-

Tenere il registratore lontano

mera esclusivamente alle condizioni

da liquidi.

ambiente consigliate dal produttore.

Spegnere il registratore prima di

Assicurarsi che venga sempre garantita

collegare o rimuovere apparecchi

un’adeguata ventilazione.

periferici.

118

Italiano

Collegamenti

Video - OUT

LAN

Connettore BNC per uscita video per il collegamento

Attacco RJ45 per il

di un monitor come alternativa all’uscita VGA

collegamento di rete

Video - In

USB

12 V

Ingresso BNC per videocamere analogiche

Attacco per apparecchi USB

Allacciamento elettrico da 12 V DC

119

Italiano

Installazione dell’hardware

1 3 42

Svitare le 4 viti sul lato

Aprire l’alloggiamento con

Allineare il disco rigido

Fissare e avvitare il disco

inferiore del registratore.

cautela.

sulla piastra di base del

rigido sul lato inferiore del

registratore.

registratore con le viti in

dotazione.

Fare attenzione che l’installazione dell’hardware per TVVR30004 inizia al passaggio

1

. L’installazione dell’hardware per il set di videosorveglianza TVVR30104, TVVR30404 e TVVR30414 inizia

a partire dal passaggio

8

, dal momento che in questi modelli il disco rigido è già installato.

120

Italiano

5 6 7 8

Posizionare ora l’alloggia-

Posizionare ora l’alloggia-

Avvitare quindi l’alloggiamento

Collegare la videocamera al

mento lungo la guida sulla

mento lungo la guida sulla

e la piastra di base con le 4 viti.

registratore.

piastra di base del registra-

piastra di base del registra-

tore.

tore.

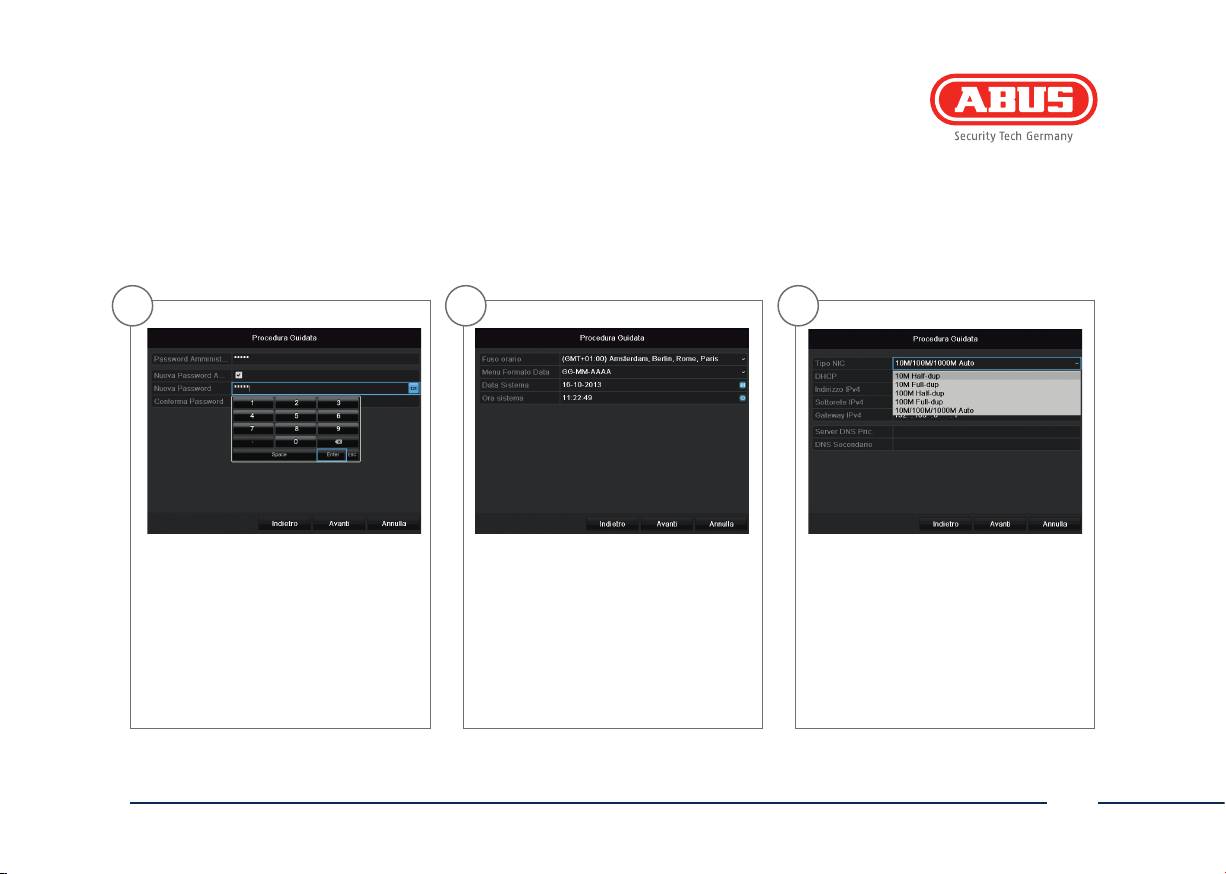

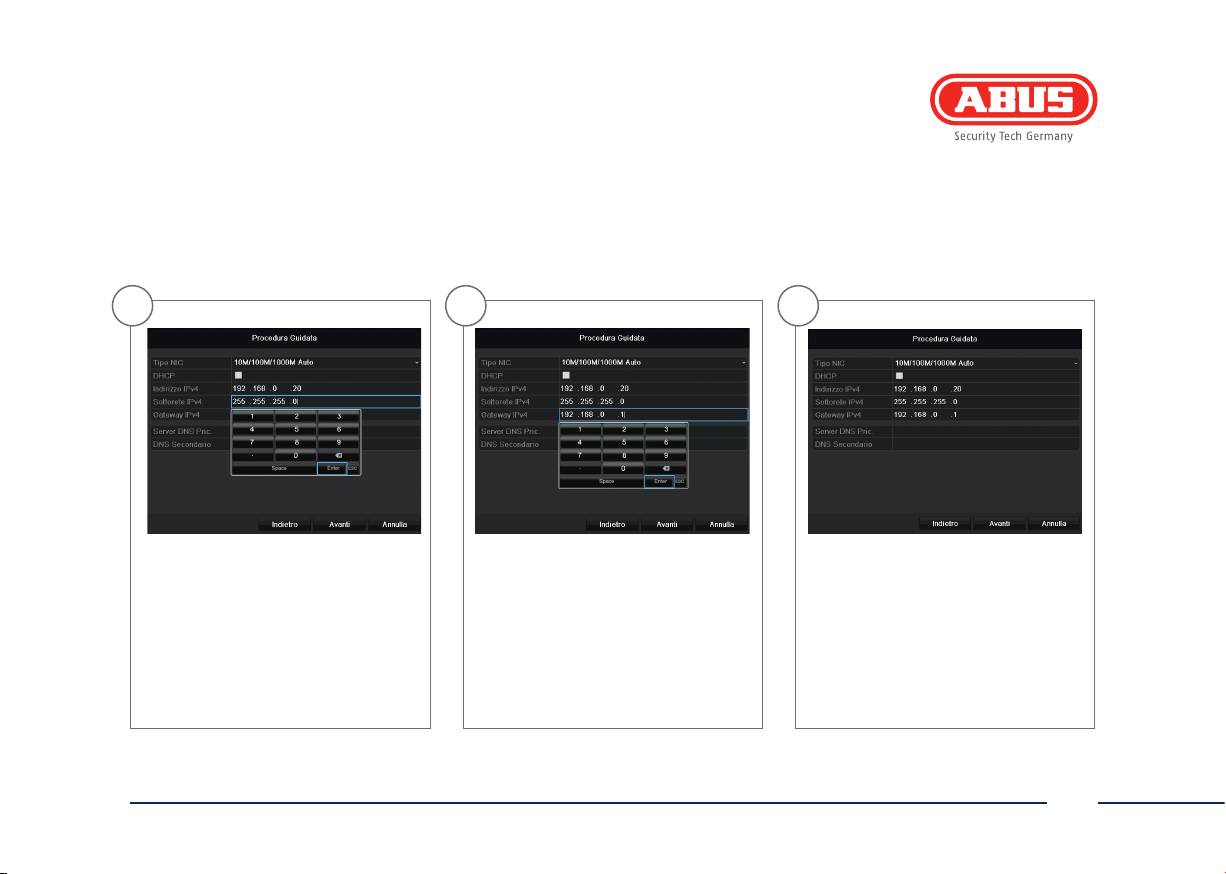

121

Italiano

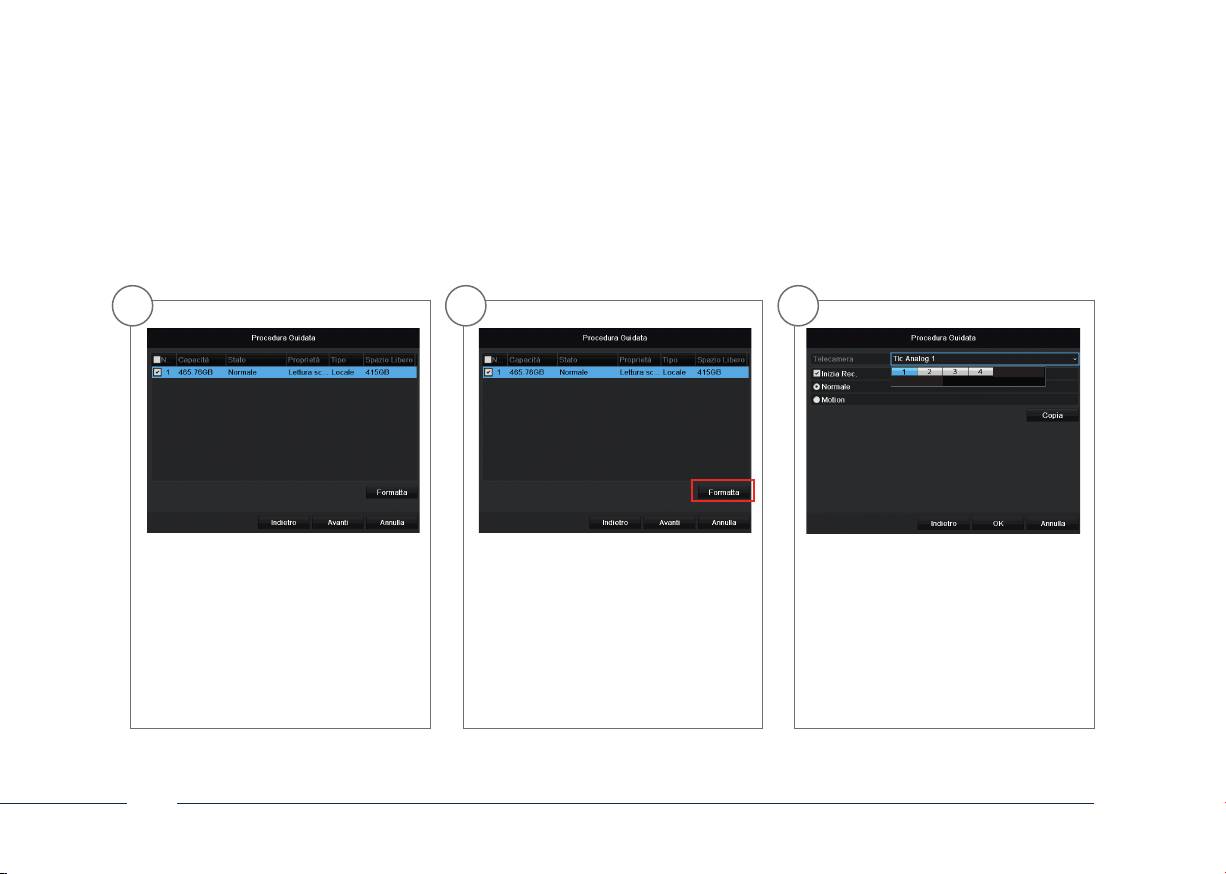

13 14 15

Il disco rigido installato deve essere

Cliccare su Init e confermare

Nel menu a tendina della

installato prima dell’impiego. Selezi-

l’inizializzazione eseguita con OK.

Videocamera selezionare il canale

onare il disco rigido da inizializzare.

Passare alla prossima schermata con

con cui si desidera registrare. In

Avanti.

tal caso è necessario stabilire la

programmazione temporale nel

menu del registratore. Ulteriori

informazioni sono disponibili

nel manuale utente.

128

Italiano

16 17 18

Per attivare la registrazione cliccare

Per acquisire le impostazioni della

Cliccare su OK per concludere la

sulla casella di controllo alla voce

registrazione in uno o in diversi canali

congurazione.

Avvia registrazione. Selezionare se

della videocamera, cliccare su Copia.

la registrazione deve essere continua

Selezionare la casella di controllo del

(Durata) o solo in caso di modica

canale della videocamera desiderato

dell’immagine (Riconoscimento del

e cliccare su OK. Le impostazioni sono

movimento).

state ora copiate per questo canale

della videocamera.

129

Italiano

TVVR30004

Instrucciones breves para el sistema de videovigilancia: TVVR30004 | TVVR30104 | TVVR30404 | TVVR30414

En estas instrucciones breves se describen los primeros pasos para instalar el sistema de videovigilancia.

En el manual de instrucciones adjunto podrá consultar información más detallada.

Estimado cliente:

Le agradecemos la compra de este producto que

cumple los requisitos de las directivas europeas

y nacionales vigentes. Se ha comprobado la

conformidad. La documentación y declaraciones

correspondientes se pueden consultar en la página

del fabricante (ABUS Security- Center GmbH & Co.

KG, Linker Kreuthweg 5, 86444 Ang).

Para conservar este estado y garantizar un

funcionamiento exento de peligros, debe

tener en cuenta lo expuesto en este manual de

instrucciones. Antes de poner en funcionamiento

el producto, lea todo el manual de instrucciones

y respete todas las indicaciones de utilización

y seguridad. Todos los nombres de empresas

y denominaciones de producto son marcas

registradas del correspondiente propietario. Todos

los derechos reservados.

Si tiene alguna pregunta, diríjase a su distribuidor

especializado.

132

Español

Volumen de entrega

TVVR30104

TVVR30414

• Grabadora de 4 canales, incl. HDD

• Grabadora de 4 canales, incl. HDD

• 1 cámara para exteriores, visión diurna

• 4 cámaras domo para exteriores, visión

y nocturna

diurna y nocturna

• Fuente de alimentación universal

• Fuente de alimentación universal

• 1 cable coaxial de 20 m

• 4 cable coaxial de 20 m

• Ratón USB

• Ratón USB

• Guía rápida

• Guía rápida

• Instrucciones

• Instrucciones

• CD

• CD

TVVR30404

TVVR30004

TVVR30004

• Grabadora de 4 canales, incl. HDD

• Grabadora de 4 canales

• 4 cámaras para exteriores, visión diurna

• Fuente de alimentación

y nocturna

• Ratón USB

• Fuente de alimentación universal

• Guía rápida

• 4 cable coaxial de 20 m

• Instrucciones

• Ratón USB

• CD

• Guía rápida

Manual

• Instrucciones

• CD

133

Español

Advertencias importantes

Mantenga el dispositivo de grabación

Asegúrese de que no se interrumpa

y la cámara alejados de fuertes

la alimentación de corriente.

campos magnéticos.

Guarde el dispositivo de grabación

Mantenga el dispositivo de

y la cámara solo bajo las condicio-

grabación alejado de líquidos.

nes ambiente recomendadas

por el fabricante.

Apague el dispositivo de grabación

Preste atención a que haya siempre

antes de conectar o retirar

una ventilación suciente.

aparatos periféricos.

134

Español

Conexiones

LAN

Video - OUT

conexión RJ45 para una

conector BNC para salida de vídeo para conectar

conexión con la red

un monitor como alternativa a la salida VGA

Video - In

USB

12 V

entrada BNC para cámaras analógicas

conexión para dispositivos USB

conexión de corriente de 12 V CC

135

Español

Instalación del hardware

1 3 42

Suelte los 4 tornillos de la

Abra cuidadosamente la

Alinee el disco duro en la

Fije y atornille el disco duro

parte inferior del dispositivo

carcasa.

placa base del dispositivo

a la parte inferior del dispo-

de grabación.

de grabación

sitivo de grabación con los

tornillos adjuntos.

Tenga en cuenta que la instalación del hardware para TVVR30004 empieza con el paso

1

. La instalación del hardware para los sistemas de videovigilancia TVVR30104, TVVR30404 y

TVVR30414 empieza a partir del paso

8

, pues en estos modelos el disco duro ya está integrado.

136

Español

5 6 7 8

Establezca la conexión a

Coloque ahora la carcasa so-

Atornille seguidamente la

Conecte las cámaras al dis-

la platina principal con el

bre la placa base del dispo-

carcasa y la placa base con

positivo de grabación.

cable de datos (conector

sitivo de grabación. Preste

los 4 tornillos.

pequeño) y el cable de cor-

atención a alinear la carcasa

riente (conector grande).

a lo largo del carril guía.

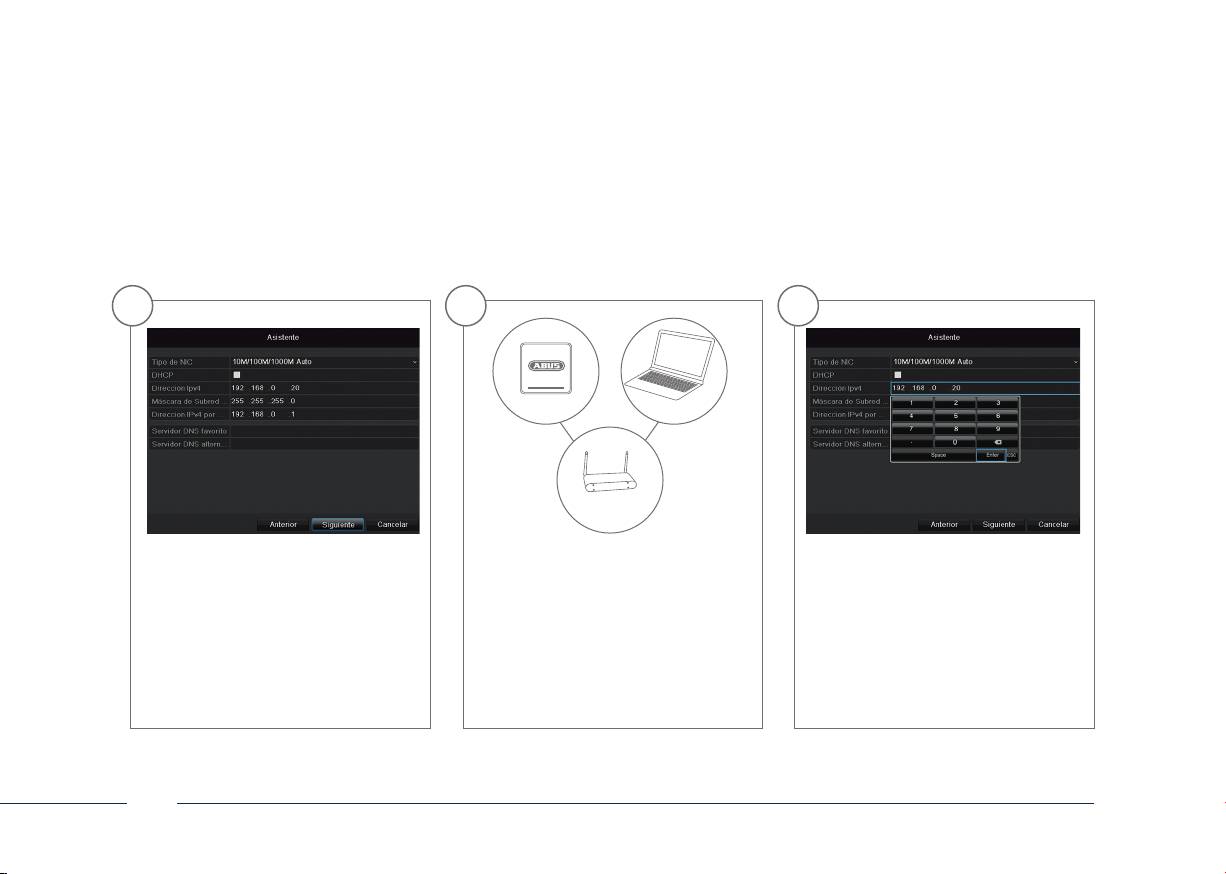

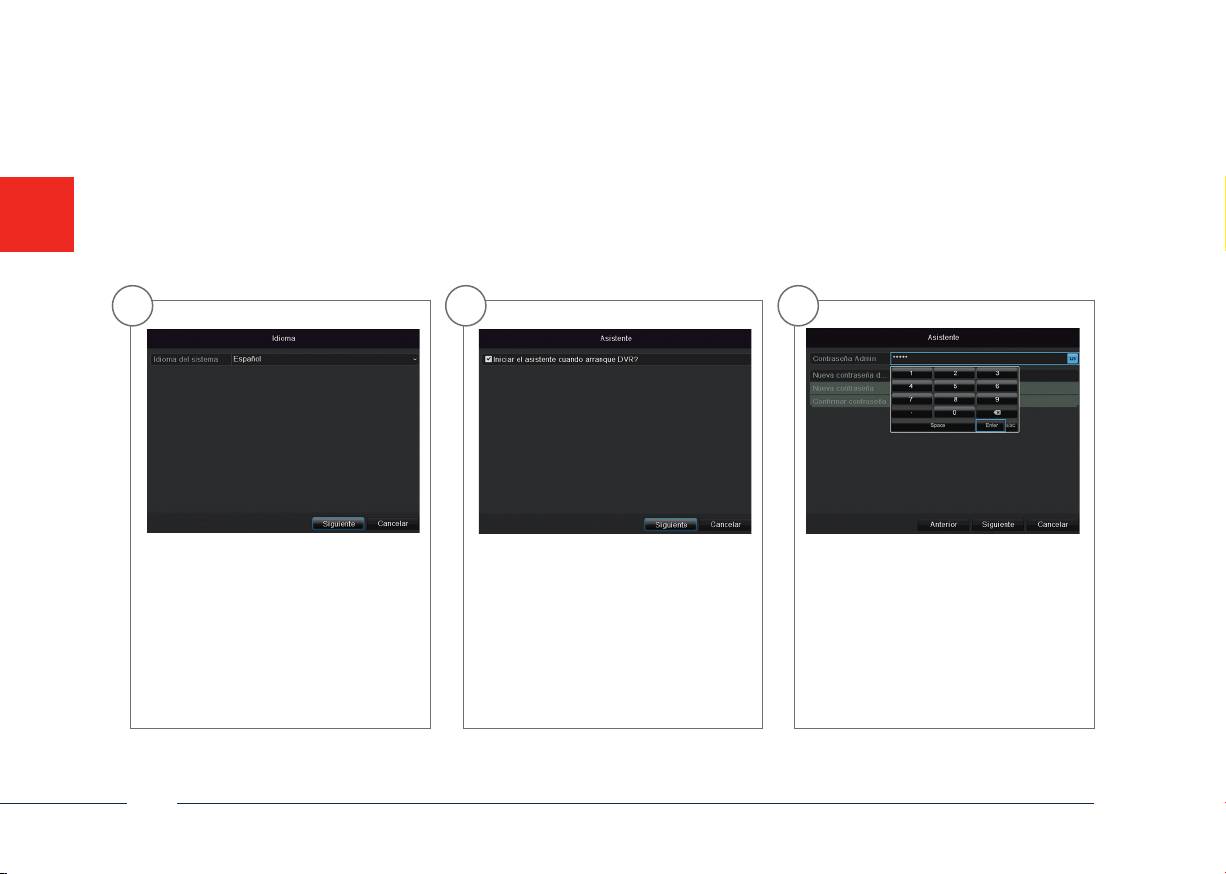

137

Español

13 14 15

El disco duro instalado se debe ini-

Haga clic en Inic y conrme con OK

En el menú desplegable de Cámara,

cializar antes de usarlo. Seleccione el

que la inicialización se ha llevado a

seleccione el canal en el que quiera

disco duro que vaya a inicializar.

cabo satisfactoriamente. Cambie a la

grabar. Tenga en cuenta que es nece-

siguiente pantalla con Siguiente.

sario denir los horarios en el menú

de grabación. En el manual del usua-

rio encontrará información más detal-

lada al respecto.

144

Español

16 17 18

Para activar la grabación deberá ha-

Para aceptar una conguración de

Haga clic en OK para nalizar la

cer clic en la casilla de vericación

grabación en uno o más canales

primera conguración.

Iniciar grabación. Seleccione si se ha

de cámara, haga clic en Copiar.

de grabar constantemente (Constan-

Marque la casilla de vericación del

te) o solo cuando cambia la imagen

canal de cámara que desee y haga

(Detección de movimiento).
