ABUS TVVR30004 Operating instructions: instruction
Class: Security Surveillance Systems
Type:
Manual for ABUS TVVR30004 Operating instructions
ABUS 4-Kanal Digitalrekorder
TVVR30004
D Bedienungsanleitung
User guide
Gebruikershandleiding
Notice d’utilisation
Betjeningsvejledning
E Manual de instrucciones
Instrukcja obsługi
S Bruksanvisning
I Istruzioni per l’uso
Инструкция по эксплуатации
Version 1.0
Deutsch
Nederlands
Diese Bedienungsanleitung enthält wichtige Hinweise zur
Inbetriebnahme und Handhabung.
Achten Sie hierauf, auch wenn Sie dieses Produkt an
Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum
Nachlesen auf!
Eine Auflistung der Inhalte finden Sie im Inhaltsverzeich-
nis mit Angabe der entsprechenden Seitenzahlen.
Deze gebruikershandleiding bevat belangrijke
opmerkingen over de ingebruikneming en bediening.
Houd hier rekening mee, ook als u dit product aan derden
doorgeeft.
Bewaar daarom de gebruikershandleiding om deze na te
kunnen lezen!
U vindt een opsomming van de inhoud in de
inhoudsopgave met vermelding van de betreffende
paginanummers
English
Dansk
This user guide contains important information on starting
operation and using the device.
Make sure that this user guide is handed over when the
product is given to other persons.
Keep this user guide to consult later.
A list of contents with the corresponding page number
can be found in the index.
Denne betjeningsvejledning indeholder vigtige
henvisninger til idriftsættelse og håndtering.
Vær også opmærksom på dette, hvis produktet gives
videre til en tredje person.
Opbevar derfor denne betjeningsvejledning til senere
brug!
I indholdsfortegnelsen findes der en liste over indholdet
med angivelse af de pågældende sidetal.
Français
Español
Les recommandations contenues dans cette notice
d’utilisation sont importantes pour la mise en service et
l'utilisation du produit.
Nous vous prions de bien vouloir les respecter. Si vous
étiez amené à revendre le produit, nous vous prions de
bien vouloir transmettre cette notice au nouvel acquéreur.
Nous vous recommandons également de conserver cette
notice d'utilisation afin de pouvoir la consulter à tout mo-
ment.
Le sommaire disponible donne un aperçu du contenu et
renvoie aux pages correspondantes.
Este manual de instrucciones contiene indicaciones
importantes para el manejo y la puesta en
funcionamiento del producto.
Téngalas también en cuenta si entrega la máquina a
terceros.
Por ello, consérvelas en un lugar adecuado para su
posterior lectura.
En el índice encontrará un listado de los contenidos con
las páginas donde podrá consultarlos.
Polski
Svenska
Są instrukcja obsługi zawiera informacje ważne dla
instalacji i eksploatacji.
Należy to również zauważyć, gdy ten produkt jest
przekazywana osobom trzecim.
Dlatego wyglądać po tych instrukcji obsługi dla
przyszłości!
Spis treści z odpowiednim numerem strony można
znaleźć w indeksie.
Denna bruksanvisning innehåller viktiga anvisningar för
idrifttagande och användning.
Dessa anvisningar ska observerad även om denna
produkt överlämnas till tredje part.
Förvara denna bruksanvisning för framtida referens!
Eine Auflistung der Inhalte finden Sie im Inhaltsverzeich-
nis mit Angabe der entsprechenden Seitenzahlen.
Русский
Italiano
Данная инструкция по эксплуатации содержит важные
указания по вводу в эксплуатацию и обращению с
продуктом.
Примите это во внимание, также при передаче
продукта в пользование третьим лицам.
По этой причине сохраните данную инструкцию для
повторного прочтения!
Вся информация отражена в Содержании с указанием
соответствующих номеров страниц.
Le presenti istruzioni per l'uso contengono note importanti
sulla messa in funzione e sull’utilizzo.
Vanno osservate anche in caso di cessione del prodotto a
terzi.
La preghiamo pertanto di conservare le presenti istruzioni
per l'uso in vista di una consultazione futura.
Un elenco dei contenuti con l’indicazione delle pagine
corrispondenti è riportato nell’indice
Geräteübersicht
Geräteübersicht
Rückseite
LED-Beleuchtung
3
Systembedienung
Systembedienung
Allgemeines
Sie können das Gerät folgendermaßen steuern:
USB-Maus

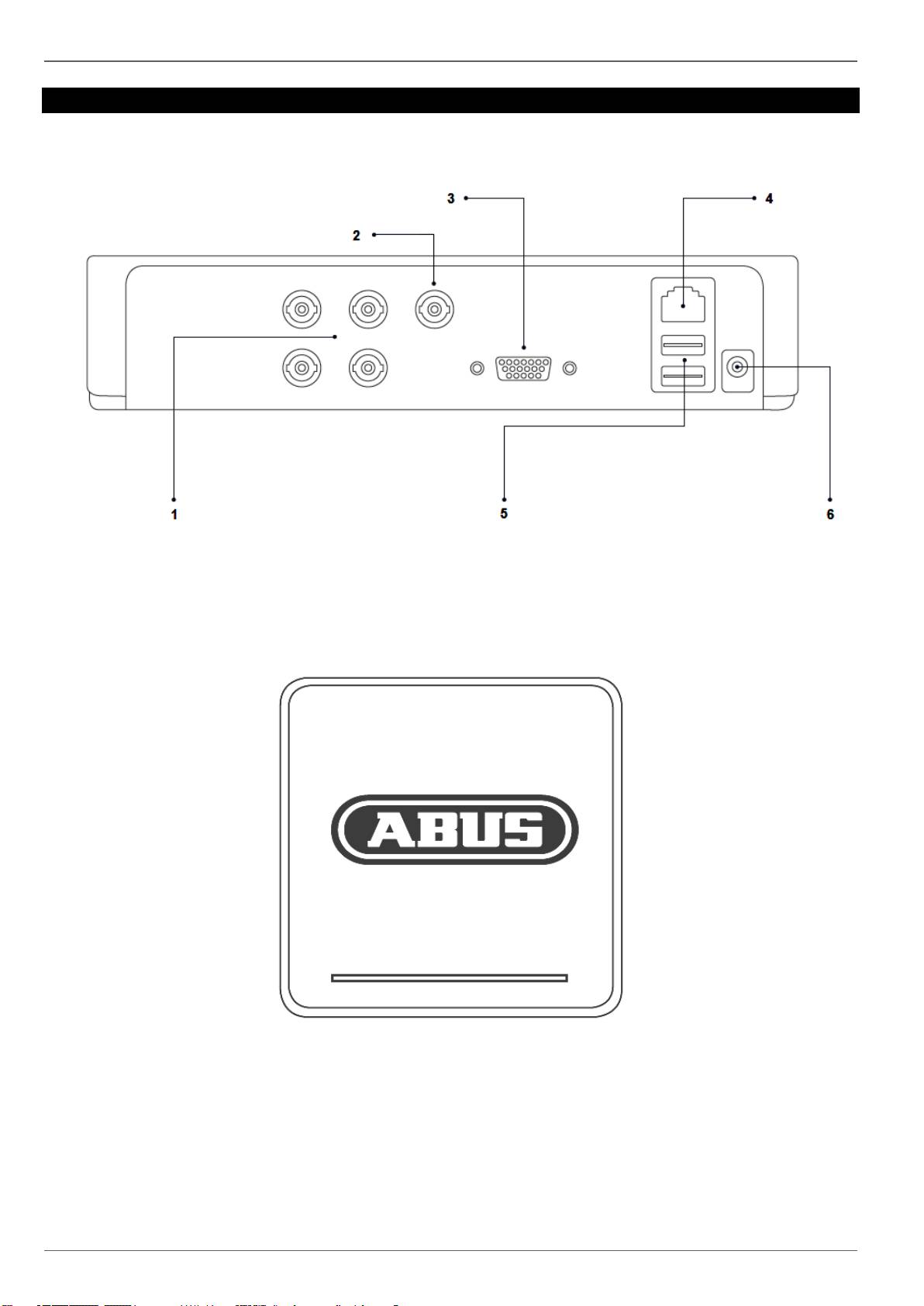

Anschlüsse an der Rückseite
4
Hinweis
Beachten Sie die Übersicht auf S. 3.
Nr.
Bezeichnung
Funktion
1
VIDEO IN: BNC-Eingang für analoge Kameras
2
VIDEO OUT: Videoausgang BNC
BNC Stecker für Videoausgang zum An-
schluss eines Monitors als Alternative zum
VGA-Ausgang (Nr. 3)
3
VGA:
Monitoranschluss VGA (9 Pin), Videoaus-
gangssignal
4
LAN:
Ethernet-LAN Anschluss
5
USB:
USB Anschlüsse für die Bedienung via Maus
und für den Datenexport
6
Netzanschluss:
12 VDC
Systembedienung
Bedienung mit der Maus
5
Hinweis
Die weitere Beschreibung in dieser Bedienungs-
anleitung erfolgt mit der Maus.
Das Gerät ist zur Verwendung mit einer USB-
Maus geeignet. Verbinden Sie die Maus mit dem
USB-Anschluss.
Taste
Funktion
links
Einzelklick:
Auswahl im Menü, Aktivierung eines Einga-
befeldes bzw. eines TABs, Anzeige des
Quick Set Menüs
Doppelklick:
Wechseln der Bildschirmdarstellung Einzel-
bild-Mehrfachbilder bei Live-Darstellung und
Wiedergabe
Klicken und Ziehen:
Einrichten von Privatmasken bzw. Zonen
rechts
Einzelklick:
Aufrufen des Popup-Menüs
Rückkehr ins vorherige Menü
Scroll-
Rad
In der Live-Darstellung:
vorige/nächste Kamera einblenden
Inhalt
Geräteübersicht ............................................................................................................................................................... 3
Systembedienung ............................................................................................................................................................ 4
Allgemeines ..................................................................................................................................................................... 4
Anschlüsse an der Rückseite .......................................................................................................................................... 4
Bedienung mit der Maus .................................................................................................................................................. 5
Kurzanleitung ................................................................................................................................................................... 9
Bevor Sie beginnen .......................................................................................................................................................... 9
Festplatte installieren ....................................................................................................................................................... 9
Anschlüsse herstellen ...................................................................................................................................................... 9
Gerät konfigurieren .......................................................................................................................................................... 9
Wichtige Sicherheitshinweise ...................................................................................................................................... 10
Symbolerklärung ............................................................................................................................................................ 10
Bestimmungsgemäße Verwendung ............................................................................................................................... 10
Allgemein ....................................................................................................................................................................... 10
Stromversorgung ........................................................................................................................................................... 10
Überlastung/Überspannung ........................................................................................................................................... 11
Kabel .............................................................................................................................................................................. 11
Aufstellort/Betriebsumgebung ........................................................................................................................................ 11
Wartung und Pflege ....................................................................................................................................................... 12
Zubehör .......................................................................................................................................................................... 12
Inbetriebnahme .............................................................................................................................................................. 12
Kinder ............................................................................................................................................................................. 12
Einführung ...................................................................................................................................................................... 13
Allgemeine Informationen .............................................................................................................................................. 13
Auspacken ..................................................................................................................................................................... 13
Lieferumfang .................................................................................................................................................................. 13
Bildschirmtastatur .......................................................................................................................................................... 14
Gerät starten .................................................................................................................................................................. 14
Gerät ausschalten, sperren, neu starten ....................................................................................................................... 14
Statusanzeigen ............................................................................................................................................................... 15
Allgemeines ................................................................................................................................................................... 15
DVR LED-Statusleiste .................................................................................................................................................... 15
Anzeigen am Monitor ..................................................................................................................................................... 15
Einrichtungsassistent ................................................................................................................................................... 16
System einrichten .......................................................................................................................................................... 16
Administrator einrichten ................................................................................................................................................. 16
Systemzeit-/und Datum .................................................................................................................................................. 16
Netzwerkeinstellungen ................................................................................................................................................... 17
Festplattenverwaltung .................................................................................................................................................... 17
Kameraaufzeichnung ..................................................................................................................................................... 17
Liveansicht ..................................................................................................................................................................... 18
Überblick ........................................................................................................................................................................ 18
Statussymbole ............................................................................................................................................................... 18
Popup-Menü bei Mausbedienung .................................................................................................................................. 18
Auswahlleiste im Kamerabild ......................................................................................................................................... 19
Einstellungen ................................................................................................................................................................. 20
Kameraausgang einstellen ............................................................................................................................................ 20
Wiedergabe in der Liveansicht ..................................................................................................................................... 21
Allgemeines ................................................................................................................................................................... 21
Der Wiedergabe-Bildschirm .......................................................................................................................................... 21
6
Inhalt
Steuerung über Kontrollfeld ........................................................................................................................................... 21
Rechtsklick bei laufender Wiedergabe .......................................................................................................................... 22
Gerätemenü .................................................................................................................................................................... 23
Menü-Übersicht .............................................................................................................................................................. 23
Menübeschreibung ........................................................................................................................................................ 23
Einstellungen.................................................................................................................................................................. 24
Menübeschreibung ........................................................................................................................................................ 24
Konfiguration.................................................................................................................................................................. 25
Überblick ........................................................................................................................................................................ 25
Allgemeine Einstellungen .............................................................................................................................................. 25
Begriffe .......................................................................................................................................................................... 26
Netzwerkaufbau............................................................................................................................................................. 27
Netzwerk-Konfiguration ................................................................................................................................................. 27
Warnung......................................................................................................................................................................... 31
Benutzer ......................................................................................................................................................................... 31
OSD ............................................................................................................................................................................... 33
Bild ................................................................................................................................................................................. 33
Bewegung ...................................................................................................................................................................... 33
Reaktion ......................................................................................................................................................................... 34
Privatzone ...................................................................................................................................................................... 35
Sabotageüberwachung .................................................................................................................................................. 35
Videoverlust ................................................................................................................................................................... 36
Einrichten ....................................................................................................................................................................... 37
Zeitplan .......................................................................................................................................................................... 37
TAB Aufzeichnung ......................................................................................................................................................... 38
TAB Substream .............................................................................................................................................................. 38
Erweiterte Einstellung .................................................................................................................................................... 39
Urlaub ............................................................................................................................................................................ 39
Festplatten ..................................................................................................................................................................... 40
Festplatte einbauen ....................................................................................................................................................... 40
Parameter der Festplattenverwaltung ........................................................................................................................... 40
Festplatteneinstellungen der Kameras .......................................................................................................................... 41
S.M.A.R.T....................................................................................................................................................................... 41
Festplattenstatus überprüfen ......................................................................................................................................... 41
Aufzeichnung ................................................................................................................................................................. 42
Dauer ............................................................................................................................................................................. 43
Ereignis .......................................................................................................................................................................... 43
Video Export ................................................................................................................................................................... 44
Dauer ............................................................................................................................................................................. 44
Ereignis (Ereignistyp ‚Bewegung’) ................................................................................................................................. 45

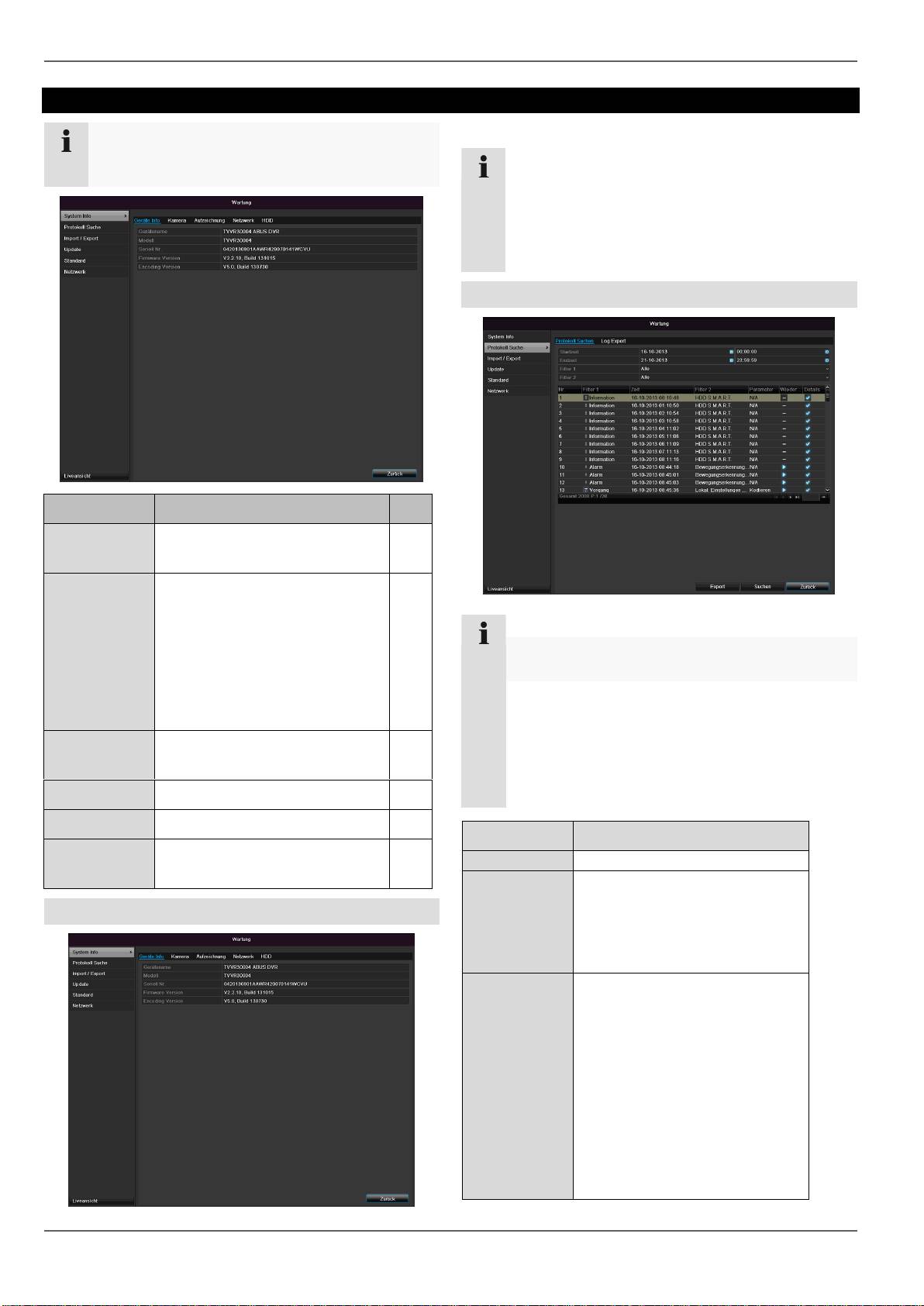

Wartung ........................................................................................................................................................................... 46
System Info .................................................................................................................................................................... 46
Protokoll Suche .............................................................................................................................................................. 46
Import / Export ............................................................................................................................................................... 47
Update............................................................................................................................................................................ 47
System Reset durchführen ............................................................................................................................................ 48
Netzwerk ........................................................................................................................................................................ 48

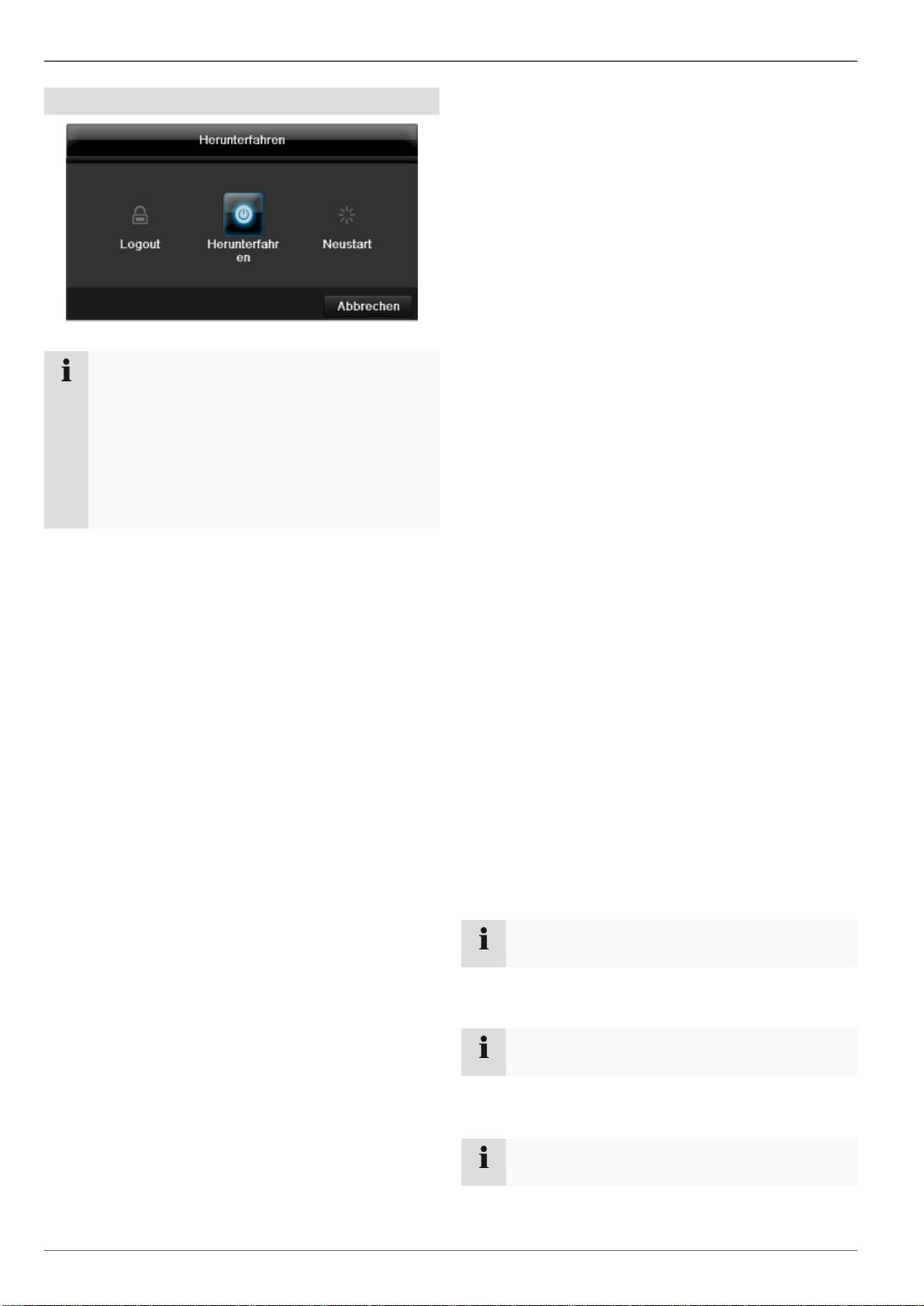

Herunterfahren ............................................................................................................................................................... 50
Anzeige .......................................................................................................................................................................... 50

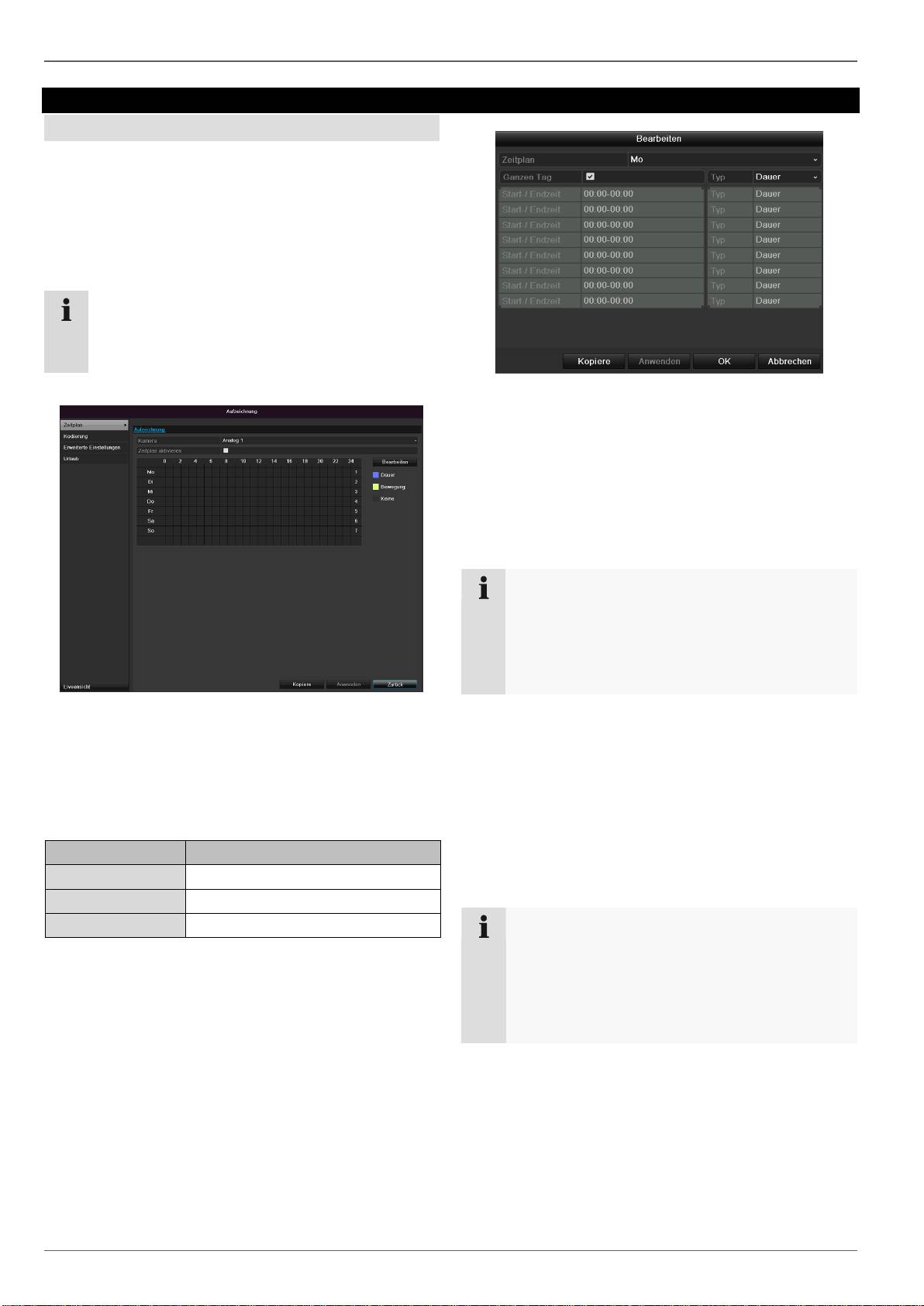

Einstellungen: Aufzeichnung ......................................................................................................................................... 50
Einstellungen: Netzwerk ................................................................................................................................................ 50
Störungsbehebung ........................................................................................................................................................ 51
7
Inhalt
Gerät reinigen und Pflege ............................................................................................................................................. 51
Hinweis........................................................................................................................................................................... 51
Technische Daten .......................................................................................................................................................... 52
Entsorgen ....................................................................................................................................................................... 53
Hinweis auf die Elektro- und Elektronik Altgeräte EG-Richtlinie .................................................................................... 53
Hinweis auf RoHS EG-Richtlinie .................................................................................................................................... 53
Glossar ............................................................................................................................................................................ 54
Verwendete Fachbegriffe ............................................................................................................................................... 54
Über das interne Festplattenlaufwerk .......................................................................................................................... 56
8
Kurzanleitung
Kurzanleitung
Bevor Sie beginnen
Folgende Vorbereitungen sind zu treffen:
9
1.
Beachten Sie Allgemeine Hinweise, Sicherheitshin-
weise sowie Ausführungen zum Aufstellen und An-
schließen, siehe S. 10.
2.
Prüfen Sie den Verpackungsinhalt auf Vollständigkeit
und Beschädigung.
Hinweis
Beachten Sie die Ausführungen in der separaten
Kurzanleitung.
Festplatte installieren
Warnung
Schalten Sie das Gerät aus und trennen Sie es
vom Stromnetz!
Achten Sie auf die nötige Erdung, um statische
Entladung zu vermeiden.
1.
Installieren Sie eine Festplatten, siehe separate
Kurzanleitung.
2.
Stellen Sie zunächst die Verbindung zur Hauptplati-
ne mit dem blauen Datenkabel her (kleiner Stecker).
3.
Verbinden Sie das Stromkabel (großer Stecker, 5-
adrig).
4.
Überprüfen Sie die Steckverbindungen auf festen
Sitz.
5.
Schließen Sie das Gehäuse.
Hinweis
Benutzen Sie nur Festplatten, die für die Video-
aufzeichnung und den 24/7 Betrieb freigegeben
sind.
Anschlüsse herstellen
Hinweis
Mindestradius bei der Kabelverlegung beachten!
Kabel nicht knicken!
Gerät konfigurieren
1. Verbinden Sie alle Kameras mit dem Rekorder.
2. Verbinden Sie den Monitor mit dem VGA- oder BNC-
Anschluss.
4. Verbinden Sie die Maus mit dem USB-Anschluss.
5. Stellen Sie den Netzanschluss her, das Gerät startet
im Anschluss automatisch.
Hinweis
Beachten Sie die Ausführungen in der separaten
Kurzanleitung.

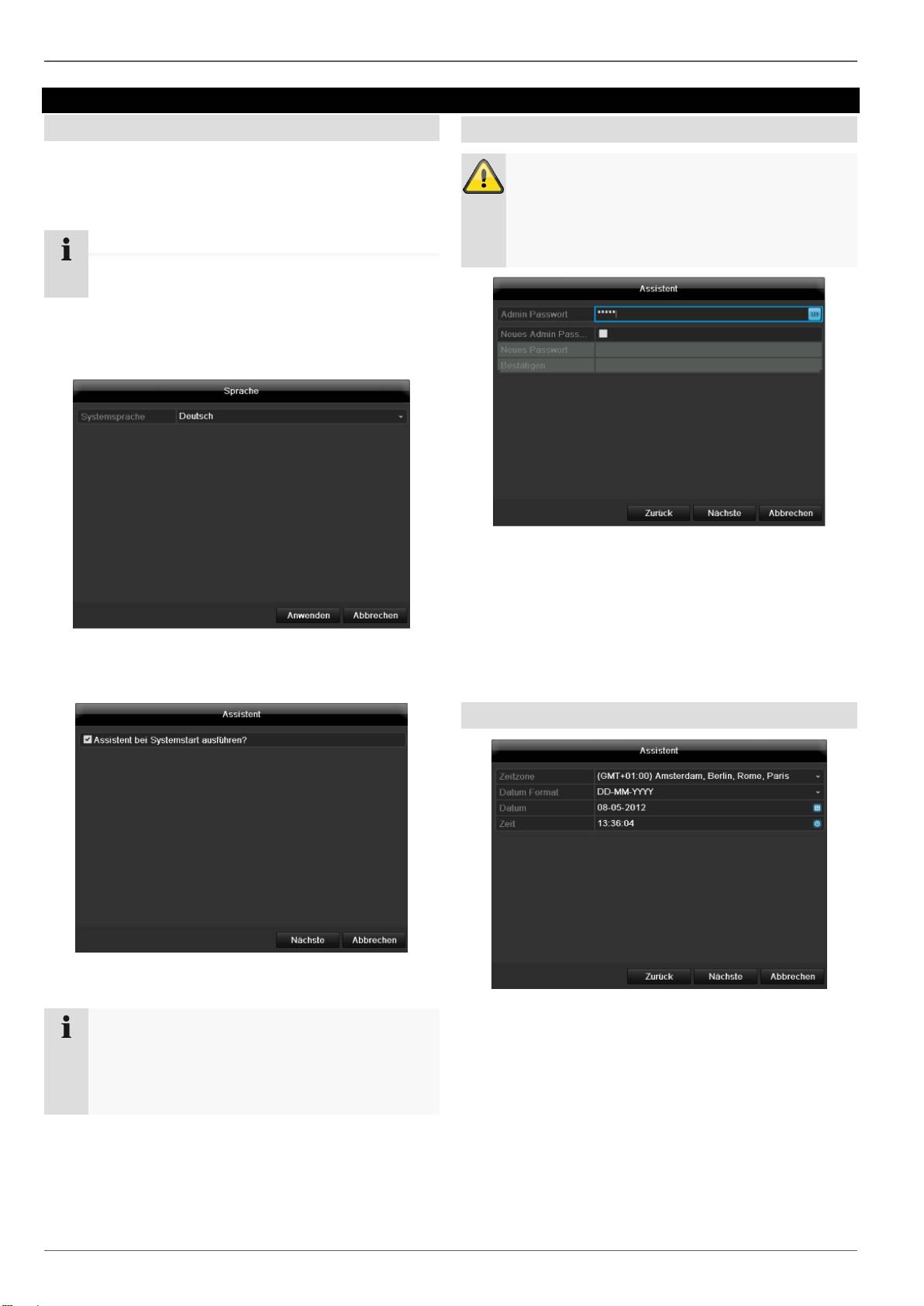

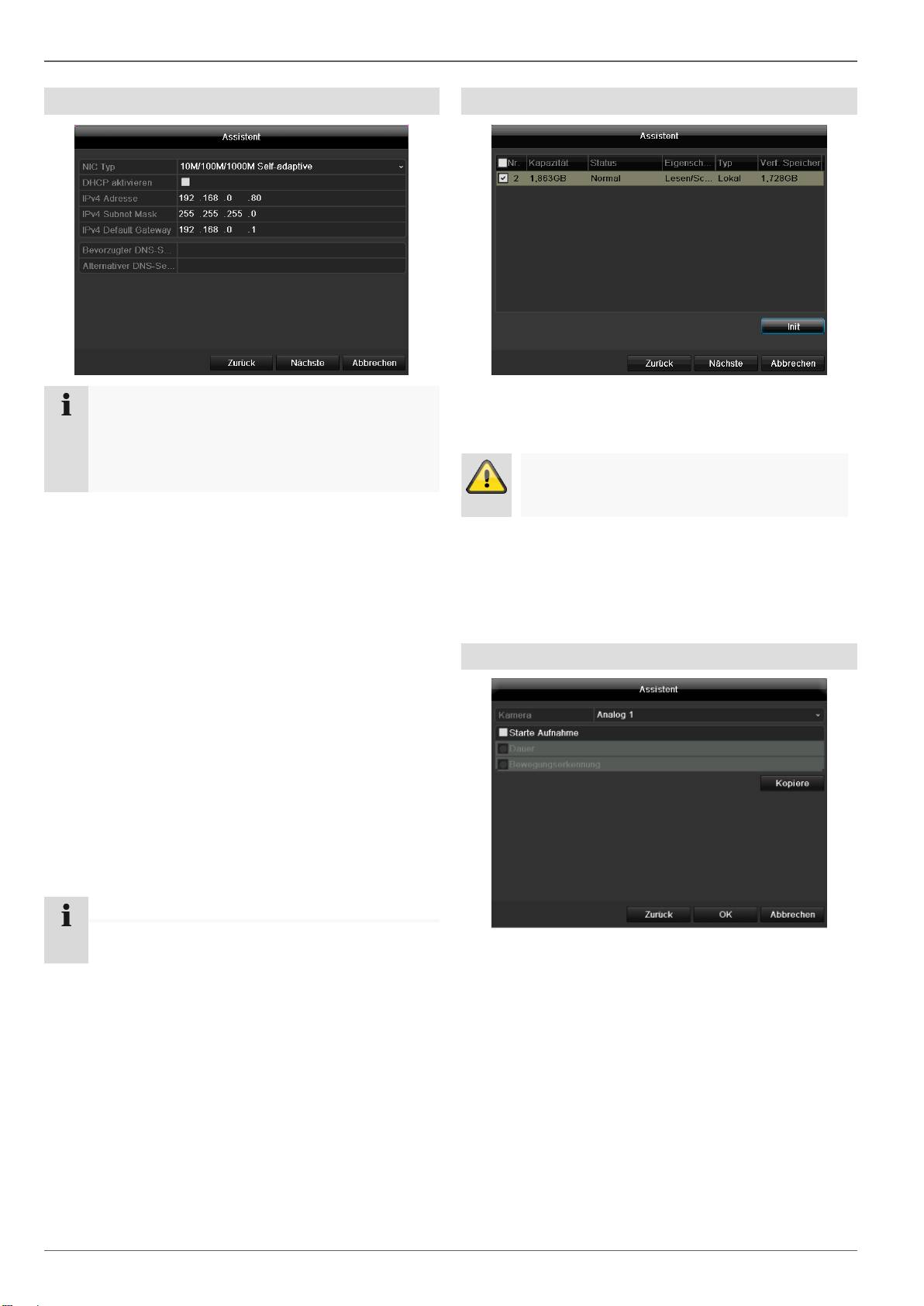

Führen Sie die einzelnen Schritte des ‚Einrichtungs-
assistenten’ aus, siehe S. 16.
Folgende Einstellungen werden nacheinander konfi-
guriert: (Reihenfolge)
Sprache der Bedieneroberfläche wählen
Einrichtung des Administrators
Zeiteinstellungen (Datum, Uhrzeit …)
Netzwerkeinstellungen
Festplattenverwaltung (Initialisierung etc.)
Aufzeichnungs-Einstellungen
Hinweis
Informieren Sie sich auf der ABUS Homepage
(www.abus.com), ob neue Firmware Updates
für dieses Gerät verfügbar sind und installieren
Sie diese.
Hinweis
Nachträgliche Änderung von Datum bzw. Uhrzeit
kann zu Datenverlust führen!

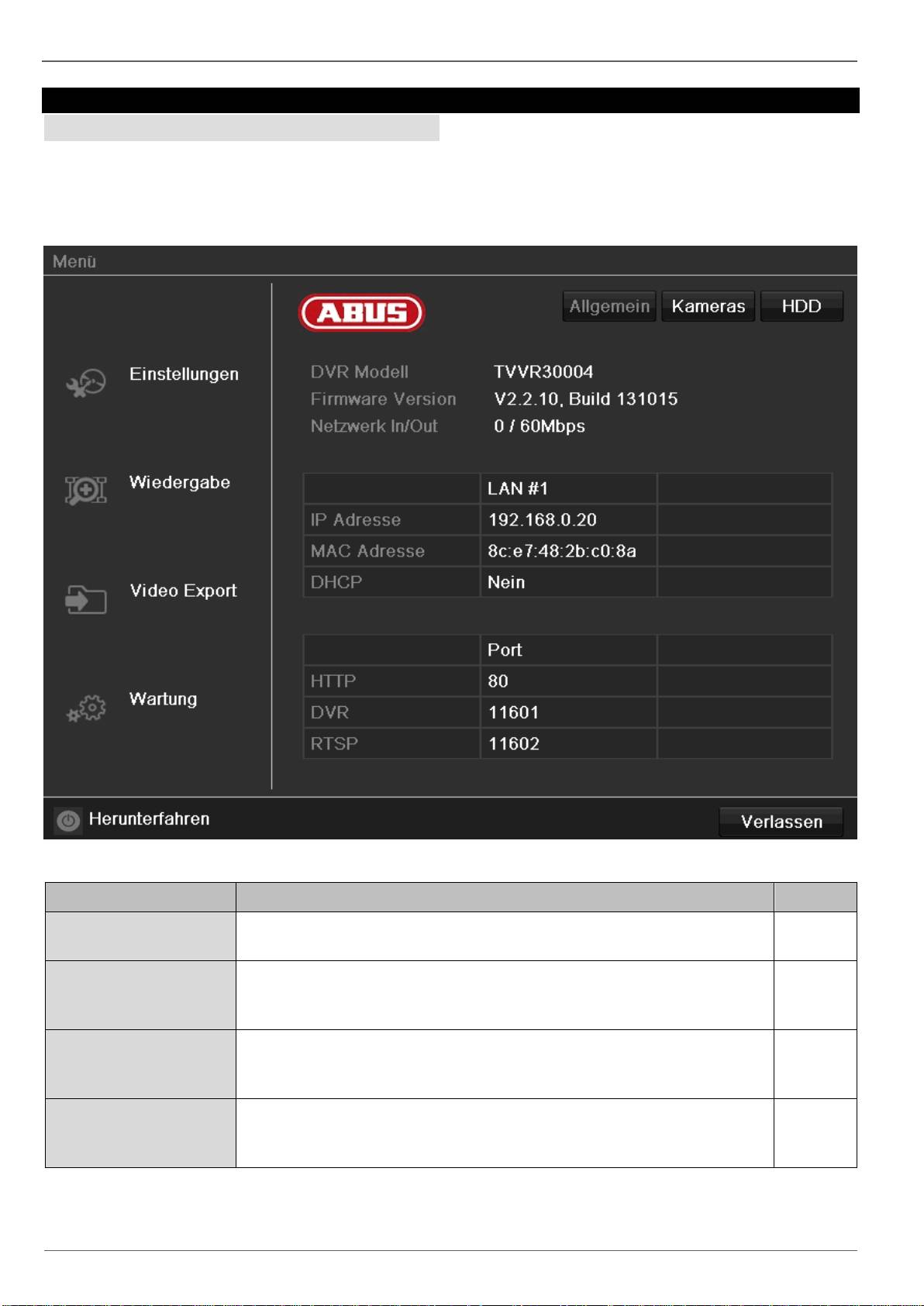

Beachten Sie die Menü-Übersicht S. 23 sowie die
Hinweise und Erläuterung zur grundlegenden Bedie-
nung des Systems S.5.
Beachten Sie die Erläuterungen zu:

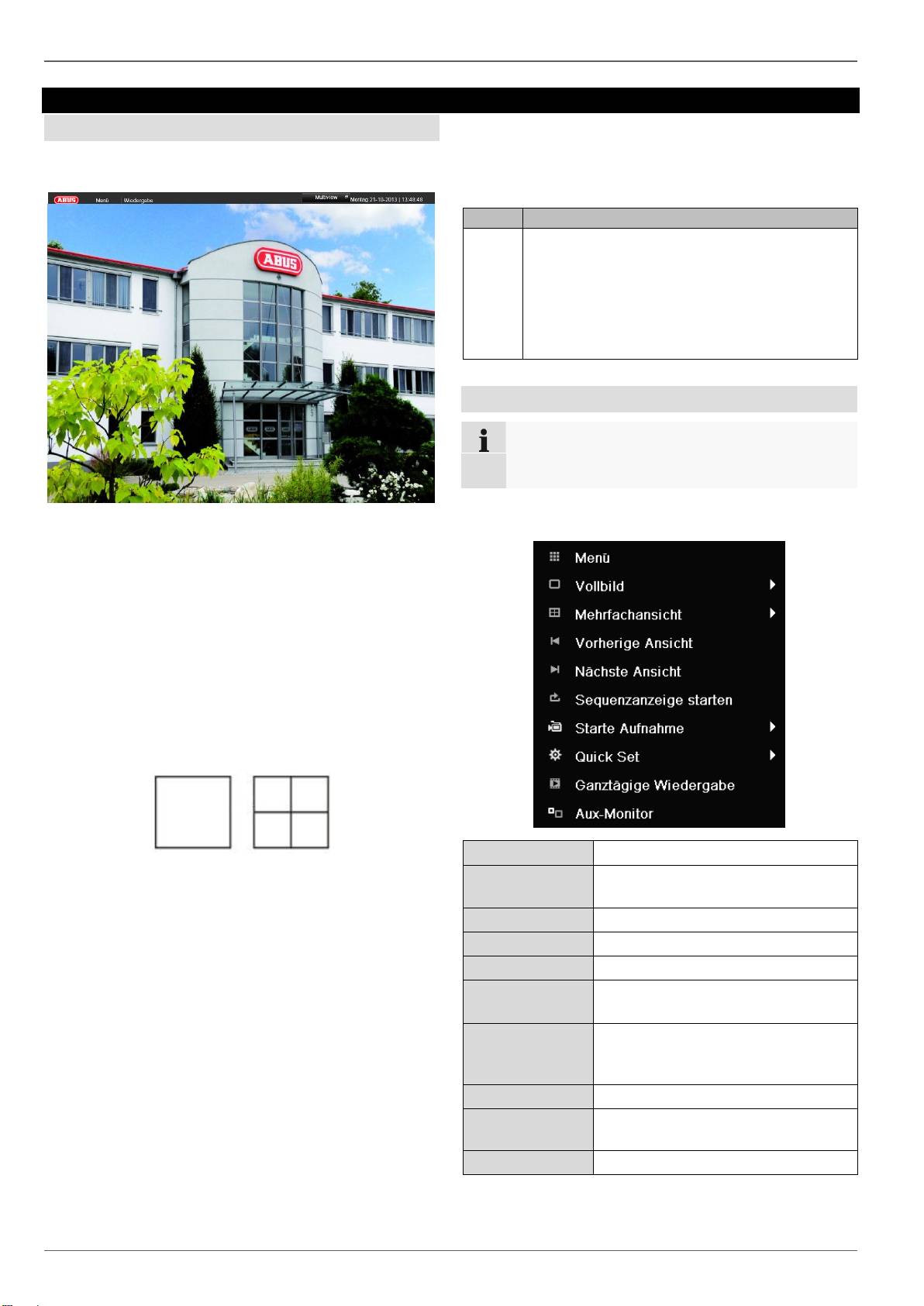

Live-Darstellung
S. 18
Wiedergabe
S. 21
Datenexport
S. 44
Fehlersuche
S. 51
Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise
Symbolerklärung
Folgende Symbole werden in der Anleitung bzw. auf dem
Gerät verwendet:
10
Symbol
Signalwort
Bedeutung
Warnung
Warnhinweis auf Verletzungsge-
fahren oder Gefahren für Ihre
Gesundheit.
Warnung
Warnhinweis auf Verletzungsge-
fahren oder Gefahren für Ihre
Gesundheit durch elektrische
Spannung.
Wichtig
Sicherheitshinweis auf mögliche
Schäden am Gerät/Zubehör.
Hinweis
Hinweis auf wichtige Informatio-
nen.
Folgende Auszeichnungen werden im Text verwendet:
Bedeutung
1. …
2. …
Handlungsaufforderung/-anweisung mit festge-
legter Reihenfolge der Handlungsschritte im
Text
…
…
Aufzählung ohne festgelegte Reihenfolge im
Text bzw. Warnhinweis
Bestimmungsgemäße Verwendung
Verwenden Sie das Gerät ausschließlich für den Zweck
für den es gebaut und konzipiert wurde! Jede andere
Verwendung gilt als nicht bestimmungsgemäß!
Dieses Gerät darf nur für folgende(n) Zweck(e) verwen-
det werden:
Dieser 4-Kanal Digitalrekorder dient in Kombination
mit angeschlossenen Videosignalquellen und Video-
ausgabegeräten (CRT oder TFT Monitore) zur Über-
wachung von Objekten.
Hinweis
Die Datenspeicherung unterliegt länderspezifi-
schen Datenschutzrichtlinien.
Weisen Sie Ihren Kunden bei der Installation auf
das Vorhandensein dieser Richtlinien hin.
Allgemein
Vor der ersten Verwendung des Gerätes lesen Sie bitte
die folgenden Anweisungen genau durch und beachten
Sie alle Warnhinweise, selbst wenn Ihnen der Umgang
mit elektronischen Geräten vertraut ist.
Warnung
Bei Schäden die durch Nichtbeachten dieser Be-
dienungsanleitung verursacht werden, erlischt der
Garantieanspruch.
Für Folgeschäden übernehmen wir keine Haftung!
Warnung
Bei Personen- und/oder Sachschäden, die durch
unsachgemäße Handhabung oder Nichtbeachten
der Sicherheitshinweise verursacht werden, über-
nehmen wir keine Haftung.
In solchen Fällen erlischt jeder Garantieanspruch!
Bewahren Sie dieses Handbuch sorgfältig als zukünftige
Referenz auf.
Wenn Sie das Gerät verkaufen oder weitergeben, händi-
gen Sie unbedingt auch diese Anleitung aus.
Dieses Gerät wurde unter Einhaltung internationaler Si-
cherheitsstandards gefertigt.
Stromversorgung
Betreiben Sie dieses Gerät nur an einer Stromquelle,
die die auf dem Typenschild angegebene Netzspan-
nung liefert.
Falls Sie nicht sicher sind, welche Stromversorgung
bei Ihnen vorliegt, wenden Sie sich an Ihr Energie-
versorgungsunternehmen.
Warnung
Beugen Sie Datenverlust vor!
Verwenden Sie das Gerät stets an einer Unter-
brechungsfreien Stromversorgung USV mit Über-
spannungsschutz.
Trennen Sie das Gerät von der Netzstromversor-
gung, bevor Sie Wartungs- oder Installationsarbeiten
durchführen.
Der Ein-/Aus-Schalter dieses Gerätes trennt das Ge-
rät nicht vollständig vom Stromnetz.
Um das Gerät vollständig vom Netz zu trennen, muss
der Netzstecker aus der Netzsteckdose gezogen
werden. Daher sollte das Gerät so aufgestellt wer-
den, dass stets ein direkter und ungehinderter Zu-
gang zur Netzsteckdose gewährleistet ist und der
Stecker in einer Notsituation sofort abgezogen wer-
den kann.
Wichtige Sicherheitshinweise
Um Brandgefahr auszuschließen, sollte der Netzste-
cker vor einem längeren Nichtgebrauch des Gerätes
grundsätzlich von der Netzsteckdose getrennt wer-
den. Vor einem Sturm und/oder Gewitter mit Blitz-
schlaggefahr trennen Sie das Gerät bitte vom Strom-
netz. Oder schließen Sie das Gerät an eine USV an.
11
Warnung
Niemals das Gerät selbst öffnen! Es besteht die
Gefahr eines Stromschlags!
Sollte es erforderlich sein, das Gerät zu öffnen,
wenden Sie sich bitte an geschultes Fachpersonal
oder Ihren Facherrichter.
Der Einbau oder Umbau einer Festplatte sollte nur
von ausgebildetem Personal oder Ihrem Facherrich-
ter erfolgen.
Warnung
Einbauten oder Modifikationen des Gerätes führen
zum Garantieverlust, wenn diese nicht durch
Fachpersonal erfolgen.
Wir empfehlen den Einbau einer Festplatte durch
einen Facherrichter durchführen zu lassen.
Bei unsachgemäßem Einbau der Festplatte er-
lischt die Garantie!
Verändern oder manipulieren Sie Netzkabel und
Netzstecker nicht.
Verwenden Sie keine Adapterstecker oder Verlänge-
rungskabel, die nicht den geltenden Sicherheitsnor-
men entsprechen und nehmen Sie auch keine Eingrif-
fe an den Strom- und Netzkabeln vor!
Aufstellort/Betriebsumgebung
Stellen Sie das Gerät auf eine feste, ebene Oberflä-
che und stellen Sie keine schweren Gegenstände auf
das Gerät.
Das Gerät ist nicht für den Betrieb in Räumen mit ho-
her Temperatur oder Luftfeuchtigkeit (z. B. Badezim-
mer) oder übermäßigem Staubaufkommen ausgelegt.
Betriebstemperatur und Betriebsluftfeuchtigkeit:
-10 °C bis 55 °C, maximal 85 % relativer Feuchte.
Das Gerät darf nur in gemäßigtem Klima betrieben
werden.
Achten Sie darauf, dass
immer eine ausreichende Belüftung gewährleistet ist
(stellen Sie das Gerät nicht in Regale, auf einem di-
cken Teppich, auf ein Bett oder dorthin, wo Belüf-
tungsschlitze verdeckt werden, und lassen Sie min-
destens 10 cm Abstand zu allen Seiten);
keine direkten Wärmequellen (z. B. Heizungen) auf
das Gerät wirken;
Überlastung/Überspannung
kein direktes Sonnenlicht oder starkes Kunstlicht auf
Vermeiden Sie die Überlastung von Netzsteckdosen,
das Gerät trifft;
Verlängerungskabeln und Adaptern, da dies zu ei-
das Gerät nicht in unmittelbarer Nähe von Magnetfel-
nem Brand oder einem Stromschlag führen kann.
dern (z. B. Lautsprechern) steht;
Um Beschädigungen durch Überspannungen (Bei-
keine offenen Brandquellen (z. B. brennende Kerzen)
spiel Gewitter) zu vermeiden, verwenden Sie bitte ei-
auf oder neben dem Gerät stehen;
nen Überspannungsschutz.
der Kontakt mit Spritz- und Tropfwasser und aggres-
siven Flüssigkeiten vermieden wird,
Kabel
das Gerät nicht in der Nähe von Wasser betrieben
Fassen Sie alle Kabel immer am Stecker und ziehen
wird, insbesondere darf das Gerät niemals unterge-
Sie nicht am Kabel selbst.
taucht werden (stellen Sie keine mit Flüssigkeiten ge-
füllten Gegenstände, z. B. Vasen oder Getränke auf
Fassen Sie das Netzkabel niemals mit nassen Hän-
oder neben das Gerät);
den an, da dies einen Kurzschluss oder elektrischen
Schlag verursachen kann.
keine Fremdkörper eindringen;
Stellen Sie weder das Gerät, Möbelstücke oder ande-
das Gerät keinen starken Temperaturschwankungen
re schwere Gegenstände auf die Kabel und achten
ausgesetzt wird, da sonst Luftfeuchtigkeit kondensie-
Sie darauf, dass diese nicht geknickt werden, insbe-
ren und zu elektrischen Kurzschlüssen führen kann;
sondere am Stecker und an den Anschlussbuchsen.
das Gerät keinen übermäßigen Erschütterungen und
Vibrationen ausgesetzt wird.
Machen Sie niemals einen Knoten in ein Kabel, und
binden Sie es nicht mit anderen Kabeln zusammen.
Alle Kabel sollten so gelegt werden, dass niemand
darauf tritt oder behindert wird.
Ein beschädigtes Netzkabel kann einen Brand oder
elektrischen Schlag verursachen. Prüfen Sie das
Netzkabel von Zeit zu Zeit.
Wichtige Sicherheitshinweise
Wartung und Pflege
Wartungsarbeiten sind erforderlich, wenn das Gerät be-
schädigt wurde, z. B. wenn Netzstecker, Netzkabel oder
Gehäuse beschädigt sind, Flüssigkeit oder Gegenstände
ins Innere des Gerätes gelangt sind, es Regen oder
Feuchtigkeit ausgesetzt wurde, oder wenn es nicht ein-
wandfrei funktioniert oder heruntergefallen ist.
Trennen Sie das Gerät für Wartungstätigkeiten (z. B.
Reinigen) vom Netz!
Falls Sie Rauchentwicklung, ungewöhnliche Geräu-
sche oder Gerüche feststellen, schalten Sie das Ge-
rät sofort aus und ziehen Sie den Netzstecker aus
der Steckdose. In diesen Fällen darf das Gerät nicht
weiter verwendet werden, bevor eine Überprüfung
durch einen Fachmann durchgeführt wurde.
Lassen Sie alle Wartungsarbeiten nur von qualifizier-
tem Fachpersonal durchführen.
Öffnen Sie niemals das Gehäuse des Gerätes oder
des Zubehörs. Bei geöffnetem Gehäuse besteht Le-
bensgefahr durch einen elektrischen Schlag.
Das Gehäuse des Gerätes und die Fernbedienung
mit einem feuchten Tuch reinigen.
Keine Lösungsmittel, Spiritus, Verdünnungen usw.
verwenden; sie könnten die Oberfläche des Gerätes
beschädigen.
Keine der folgenden Substanzen verwenden:
Salzwasser, Insektenvernichtungsmittel, chlor- oder
säurehaltige Lösungsmittel (Salmiak), Scheuerpulver.
Mit dem Baumwolltuch sanft über die Oberfläche rei-
ben, bis diese vollständig trocken ist.
12
Warnung
Das Gerät arbeitet mit gefährlicher Spannung.
Das Gerät darf daher nur durch autorisierte Fach-
leute geöffnet werden. Alle Wartungs- und Ser-
vicearbeiten müssen von autorisierten Unterneh-
men durchgeführt werden. Unsachgemäße Repa-
raturen können den Benutzer des Gerätes in Le-
bensgefahr bringen.
Inbetriebnahme
Vor der ersten Inbetriebnahme alle Sicherheits- und
Bedienhinweisung beachten!
Öffnen Sie das Gehäuse nur zum Einbauen der
Festplatte.
Zubehör
Schließen Sie nur ausdrücklich dafür vorgesehene
Geräte an. Andernfalls kann es zu Gefahrensituatio-
nen oder Schäden am Gerät kommen.
Warnung
Vergewissern Sie sich bei Installation in einer vor-
handenen Videoüberwachungsanlage, dass alle
Geräte von Netz- und Niederspannungsstromkreis
getrennt sind!
Warnung
Nehmen Sie im Zweifelsfall die Montage, Installa-
tion und Verkabelung nicht selbst vor, sondern
überlassen Sie dies einem Fachmann.
Unsachgemäße und laienhafte Arbeiten am
Stromnetz oder an den Hausinstallationen stellen
nicht nur Gefahr für Sie selbst dar, sondern auch
für andere Personen.
Verkabeln Sie die Installationen so, dass Netz-
und Niederspannungskreise stets getrennt verlau-
fen und an keiner Stelle miteinander verbunden
sind oder durch einen Defekt verbunden werden
können.
Kinder
Elektrische Geräte nicht in Kinderhände gelangen
lassen! Lassen Sie Kinder niemals unbeaufsichtigt
elektrische Geräte benutzen. Kinder können mögliche
Gefahren nicht immer richtig erkennen. Kleinteile
können bei Verschlucken lebensgefährlich sein.
Halten Sie auch die Verpackungsfolien von Kindern
fern. Es besteht Erstickungsgefahr!
Dieses Gerät gehört nicht in Kinderhände. Federnde
Teile können bei unsachgemäßer Benutzung heraus-
springen und Verletzungen (z.B. Augen) bei Kindern
verursachen.
Einführung
Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Gerät erfüllt die Anforderungen gültiger EU-
Richtlinien. Die Konformitätserklärung ist zu bezie-
hen unter:
ABUS Security-Center GmbH & Co. KG
Linker Kreuthweg 5
86444 Affing
GERMANY
Um diesen Zustand zu erhalten und einen gefahrenlosen
Betrieb sicherzustellen, müssen Sie als Anwender diese
Bedienungsanleitung beachten!
Lesen Sie sich vor Inbetriebnahme des Produkts die
komplette Bedienungsanleitung durch, beachten Sie alle
Bedienungs- und Sicherheitshinweise!
Alle enthaltenen Firmennamen und Produktbezeichnun-
gen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Bei Fragen wenden Sie sich an ihren Facherrichter oder
Fachhandelspartner!
13
Haftungsausschluss
Diese Bedienungsanleitung wurde mit größter
Sorgfalt erstellt. Sollten Ihnen dennoch Auslas-
sungen oder Ungenauigkeiten auffallen, so teilen
Sie uns diese bitte auf der Rückseite des Hand-
buchs angegebener Adresse mit. Die ABUS
Security-Center GmbH übernimmt keinerlei Haf-
tung für technische und typografische Fehler und
behält sich das Recht vor, jederzeit ohne vorheri-
ge Ankündigung Änderungen am Produkt und an
den Bedienungsanleitungen vorzunehmen. ABUS
Security-Center ist nicht für direkte und indirekte
Folgeschäden haftbar oder verantwortlich, die in
Verbindung mit der Ausstattung, der Leistung und
dem Einsatz dieses Produkts entstehen. Es wird
keinerlei Garantie für den Inhalt dieses Doku-
ments übernommen.
Allgemeine Informationen
Um das Gerät richtig zu verwenden, lesen Sie dieses
Benutzerhandbuch sorgfältig durch und bewahren Sie es
zum späteren Gebrauch auf.
Dieses Handbuch enthält Anleitungen zur Bedienung
und zur Wartung des Rekorders. Verständigen Sie zur
Reparatur des Gerätes einen autorisierten Fachbetrieb.
Hinweis
Beachten Sie bitte, dass die am Rekorder soft-
waretechnisch vorgenommenen Änderungen erst
mit einem Klick auf „Anwenden“ / „Bestätigen“ ak-
zeptiert werden müssen, bevor Sie den TAB oder
das Menü verlassen.
Auspacken
Während Sie das Gerät auspacken, handhaben sie die-
ses mit äußerster Sorgfalt.
Verpackungen und Packhilfsmittel sind recyclingfähig
und sollen grundsätzlich der Wiederverwertung zuge-
führt werden.
Wir empfehlen Ihnen:
Papier-, Pappe und Wellpappe bzw. Kunststoffverpa-
ckungsteile sollten in die jeweils dafür vorgesehenen
Sammelbehälter gegeben werden.
Solange solche in Ihrem Wohngebiet noch nicht vorhan-
den sind, können Sie diese Materialien zum Hausmüll
geben.
Bei einer eventuellen Beschädigung der Originalverpa-
ckung, prüfen Sie zunächst das Gerät. Falls das Gerät
Beschädigungen aufweist, senden Sie dieses mit Verpa-
ckung zurück und kontaktieren Sie den Hersteller.
Lieferumfang
ABUS 4-Kanal Digitalrekorder
Netzteil
USB Maus
SATA-Kabel und Schrauben für Festplatten
CD-ROM
Benutzerhandbuch
Quick Guide
Einführung

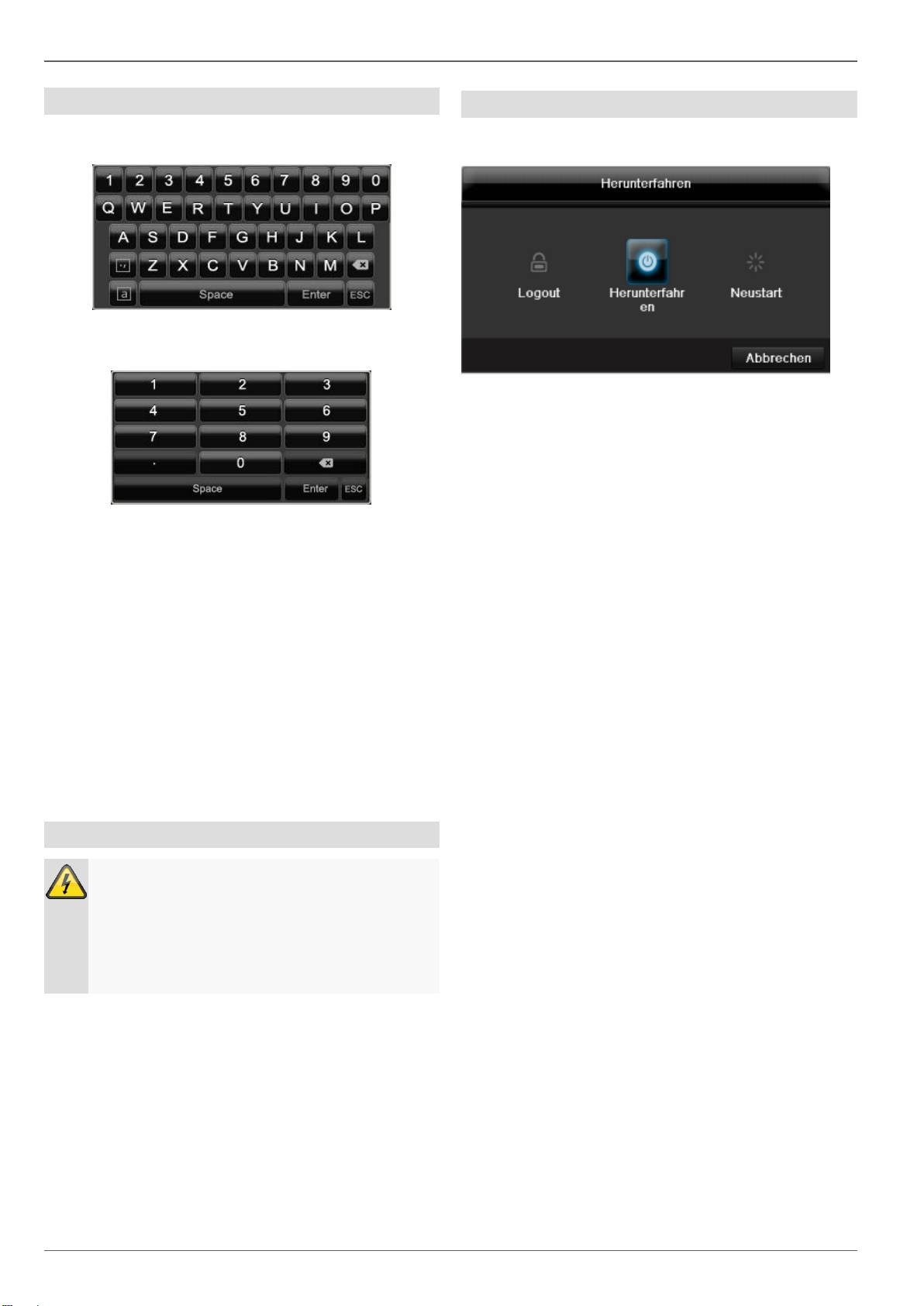

Bildschirmtastatur
Wenn Sie mit der Maus auf ein Texteingabefeld klicken,
erscheint die Bildschirmtastatur:
Bei reinen Zahleneingaben erscheint folgende Bild-
schirmtastatur:
Die Tasten haben die identische Funktion einer Compu-
ter-Tastatur.
Um ein Zeichen einzugeben, klicken Sie mit dem lin-
ken Mauszeiger darauf.
Um die Eingabe abzuschließen, klicken Sie auf En-
ter.
Um das Zeichen vor dem Cursor zu löschen, klicken
Sie auf .
Um zwischen Groß- und Kleinschreibung zu wech-
seln, klicken Sie auf das umrahmte a. Die aktive Ein-
stellung wird oberhalb der Tastatur angezeigt.
Um eine Eingabe abzubrechen oder das Feld zu ver-
lassen, klicken Sie auf ESC.
Gerät starten
14
Achtung
Das Gerät darf nur an die auf dem Typenschild
angegebene Netzspannung angeschlossen wer-
den!
Verwenden Sie zur Sicherheit eine Unterbre-
chungsfreie Stromversorgung USV.
Wenn das Gerät an die Stromversorgung angeschlossen
wird, startet es automatisch und die LED- Statusleiste
leuchtet.
1.
Während des Startvorgangs führt das Gerät einen
Selbsttest durch.
2.
Gerät ausschalten, sperren, neu starten
Klicken Sie im Hauptmenü auf Herunterfahren. Die Über-
sicht erscheint.
Abschließend erscheint der Einrichtungsassistent.
Beenden Sie diesen, um zur Live-Darstellung zu ge-
langen.
1.
Wählen Sie zum Ausschalten die Option Herunter-
fahren und bestätigen Sie die Abfrage mit Ja. Das
Gerät wird ausgeschaltet.
Während des Ausschaltvorgangs keine Taste
drücken!
Ziehen Sie nun den Stecker der Netzteils.
2.
Wählen Sie zum Sperren des Systems das linke
Symbol Logout. Die Benutzeroberfläche ist gesperrt,
um in das Menü zu gelangen, ist die Eingabe eines
Kennwortes notwendig.
3.
Wählen Sie zum Neustart das rechte Symbol Neu-
start. Das Gerät führt einen Neustart durch.
Gerät einschalten
Stecken Sie das Netzteil an, um das Gerät zu
starten.
Statusanzeigen
Statusanzeigen
Allgemeines
Folgende Statusanzeigen informieren Sie über den Be-
triebszustand:
LEDs an der Geräteoberseite
Akustische Signaltöne,
Icons (Anzeigeelemente) auf dem Monitor.
15
Hinweis
Beachten Sie die Ausführungen in der separaten
Kurzanleitung.
DVR LED-Statusleiste
Zustand
Funktion
leuchtet dauerhaft
blau
Systemstatus OK
Aus
Gerät ist ausgeschalten oder
die Statusanzeige wurde ma-
nuell im Menü deaktiviert.
Anzeigen am Monitor
Das Gerät zeigt Datum und Uhrzeit, den Kameranamen
und ob eine Aufzeichnung stattfindet.
Daueraufzeichnung: „blaues R“
Bewegungserkennungsaufzeichnung: „gelbes R“
Einrichtungsassistent
Einrichtungsassistent
System einrichten
Der Einrichtungsassistent führt Sie durch die notwendi-
gen Grundeinstellungen des Systems. Danach ist der Di-
gitalrekorder zur Aufnahme und Überwachung eingerich-
tet.
16
Hinweis
Sämtliche Detaileinstellungen finden Sie im Gerä-
temenü, siehe Übersicht auf S.23.
Nach dem erstmaligen Einschalten erscheint die Sprach-
Auswahl:
1.
Klicken Sie in das Eingabefeld und wählen Sie Ihre
Sprache aus der Liste. Zum Fortfahren auf Anwen-
den klicken. Folgende Abfrage erscheint:
Klicken Sie auf Nächste, um den Assistenten zu star-
ten.
Hinweis
Nachdem das System eingerichtet ist, können Sie
die „Checkbox“ deaktivieren, das Häkchen wird
ausgeblendet und der Assistent nicht mehr auto-
matisch gestartet.
Administrator einrichten
Warnung
Notieren Sie sich das Admin-Passwort.
Voreingestellt ist
„1 2 3 4 5“.
1.
Klicken Sie in das Eingabefeld und geben Sie das
Admin Passwort ein.
2.
Um ein neues Passwort zu vergeben, aktivieren Sie
die „Checkbox“ vor Neues Admin Passwort.
3.
Geben Sie das neue Passwort ein und bestätigen
Sie Ihre Eingabe im Feld darunter.
4.
Klicken Sie auf Nächste.
Systemzeit-/und Datum
1. Geben Sie die Systemzeit bestehend aus Datum und
Uhrzeit ein.
2. Beenden Sie die Einstellung mit klicken
auf Nächste.
Einrichtungsassistent
Netzwerkeinstellungen
17
Hinweis
Erfragen Sie beim zuständigen Netzwerk-
Administrator, ob Sie DHCP wählen können oder
die IP-Adresse und die weiteren Einstellungen
manuell vornehmen müssen.

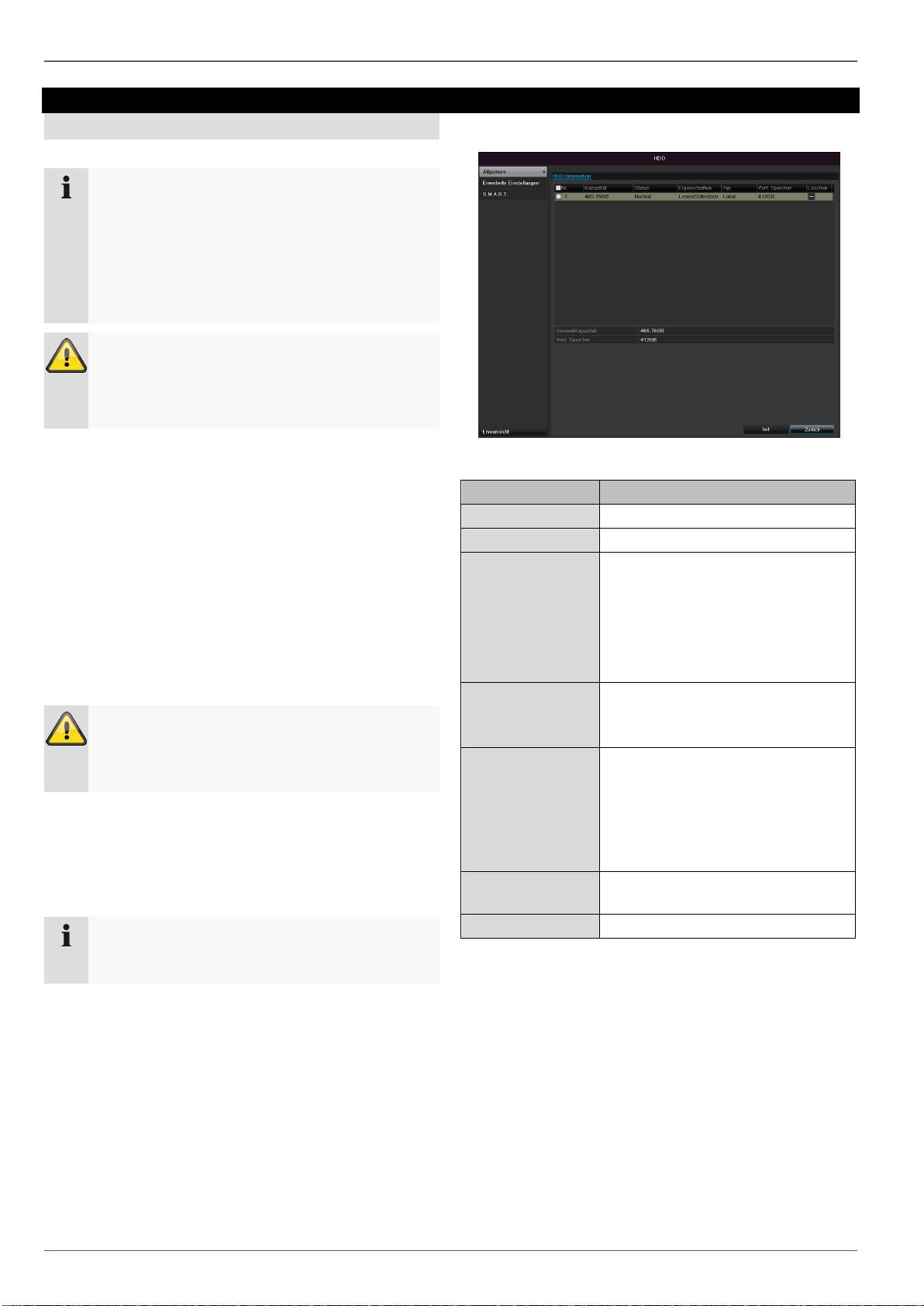

Festplattenverwaltung
1. Um eine Festplatte einzurichten, aktivieren Sie die
„Checkbox“ mit einem Linksklick und klicken Sie
dann auf Init.
1. DHCP aktiv: wenn im Netzwerk-Router DHCP ein-
gerichtet ist, aktivieren Sie die „Checkbox“ DHCP.
Sämtliche Netzwerkeinstellungen werden dann au-
tomatisch vorgenommen
2. DHCP nicht aktiv: geben Sie die Daten manuell ein
(IPv4-Adresse, IPv4 Subnetz-Maske sowie das
standardmäßig eingestellte IPv4 Gateway = IPv4-
Adresse des Routers). Optional können Sie auch die
Adresse des DNS-Servers eintragen, welche Sie für
den E-Mail Versand benötigen.
Eine typische Adressvergabe könnte folgenderma-
ßen aussehen:
IPv4-Adresse: 192.168.0.50
IPv4 Subnetzmaske: 255.255.255.0
IPv4 Default Gateway: 192.168.0.1
Bevorzugter DNS-Server: 192.168.0.1
Warnung
Dabei werden alle darauf befindlichen Daten
gelöscht!
2. Bestätigen Sie die Sicherheitsabfrage mit OK. Die
Festplatte wird für die Verwendung eingerichtet. Der
Fortschritt wird mit dem Statusbalken angezeigt.
3. Beenden Sie die Einstellung mit OK und klicken Sie
auf Nächste.
Kameraaufzeichnung
1. Wählen Sie bei „Kamera“ eine Kamera aus, mit der
sie aufzeichnen möchten.
2. Aktivieren Sie die Checkbox „Starte Aufnahme“.
3. Wählen Sie die Aufzeichnungsart aus. Sie können
zwischen „Dauer“ und „Bewegungserkennung“ wäh-
len.
4. Drücken Sie auf Kopiere, um die Einstellung für an-
dere Kameras zu übernehmen. Wählen Sie dazu die
in dem neuen Fenster erscheinenden Kameras aus.
Aktivieren Sie die jeweilige Checkbox mit einem
Mausklick.
5. Beenden Sie die Einstellung und den Einrichtungs-
assistenten mit OK.
Hinweis
Dem Gerät sollte bei Fernzugriff über das Internet
eine feste Netzwerkadresse vergeben werden.
Liveansicht
Liveansicht
Überblick
Statussymbole
Die Liveansicht startet automatisch nach dem Einschal-
Folgende Symbole werden je nach Betriebsstatus
ten des Gerätes.
des Gerätes dargestellt:
In der Kopfzeile befinden sich die Menüs
Menü und
Wiedergabe
Auf der rechten Seite der Kopfzeile befindet sich das Da-
tum und die Uhrzeit des Gerätes. Links davon befindet
sich die Multi-Ansicht.
Um das Popup-Menü der Multi-Ansicht zu öffnen, kli-
cken auf das Symbol.
Um durch die verschiedenen Ansichten zu schalten,
klicken Sie auf eines der Symbole in der auftauchen-
den Pop-Up Leiste.
Im Hauptbildschirm werden die Signale der angeschlos-
senen Kameras dargestellt.
Mit Doppelklick der linken Maustaste können Sie das
jeweilige Kamerabild als Vollbild darstellen oder wie-
der zu ursprünglichen Ansicht zurückschalten.
18
Symbol
Bedeutung
R
R
gelb: Bewegungsaufzeichnung
Aufzeichnung nur bei Bewegungserken-
nung
blau: Aufzeichnung
Dauer-Aufzeichnung
Popup-Menü bei Mausbedienung
Hinweis
Drücken Sie die rechte Maustaste, während der
Mauszeiger über einem Live-Bild befindet.
Folgende Einstellungen sind möglich, der Pfeil nach
rechts zeigt, dass sich ein Untermenü zur Auswahl öffnet:
Menü
Öffnet das Hauptmenü
Vollbild
Vollbildansicht der gewählten
Kamera
Mehrfachansicht
Verschiedene Kameralayouts
Vorherige Ansicht
Darstellung der vorherigen Kamera
Nächste Ansicht
Darstellung der nächsten Kamera(s)
Sequenzanzeige
starten
Startet die sequenzielle Anzeige der
Kameras
Starte Aufnahme
Startet die Bewegungserkennung
oder den Zeitplan für den ganzen
Tag
Quick Set
Einstellung des Ausgabemodus
Ganztägige Wie-
dergabe
Zur Wiedergabe wechseln
Aux-Monitor
Zum Spot-Monitor wechseln
Liveansicht
19
Hinweis
Sequenzanzeige starten:
Legen Sie in den Anzeige-Einstellungen die Se-
quenzverzögerung für die Darstellung fest.
Hinweis
Aktivierung des „Aux Monitor“ ohne angeschlos-
senen Spot-Bildschirm:
Mauzeigerfunktion ist deaktiviert.

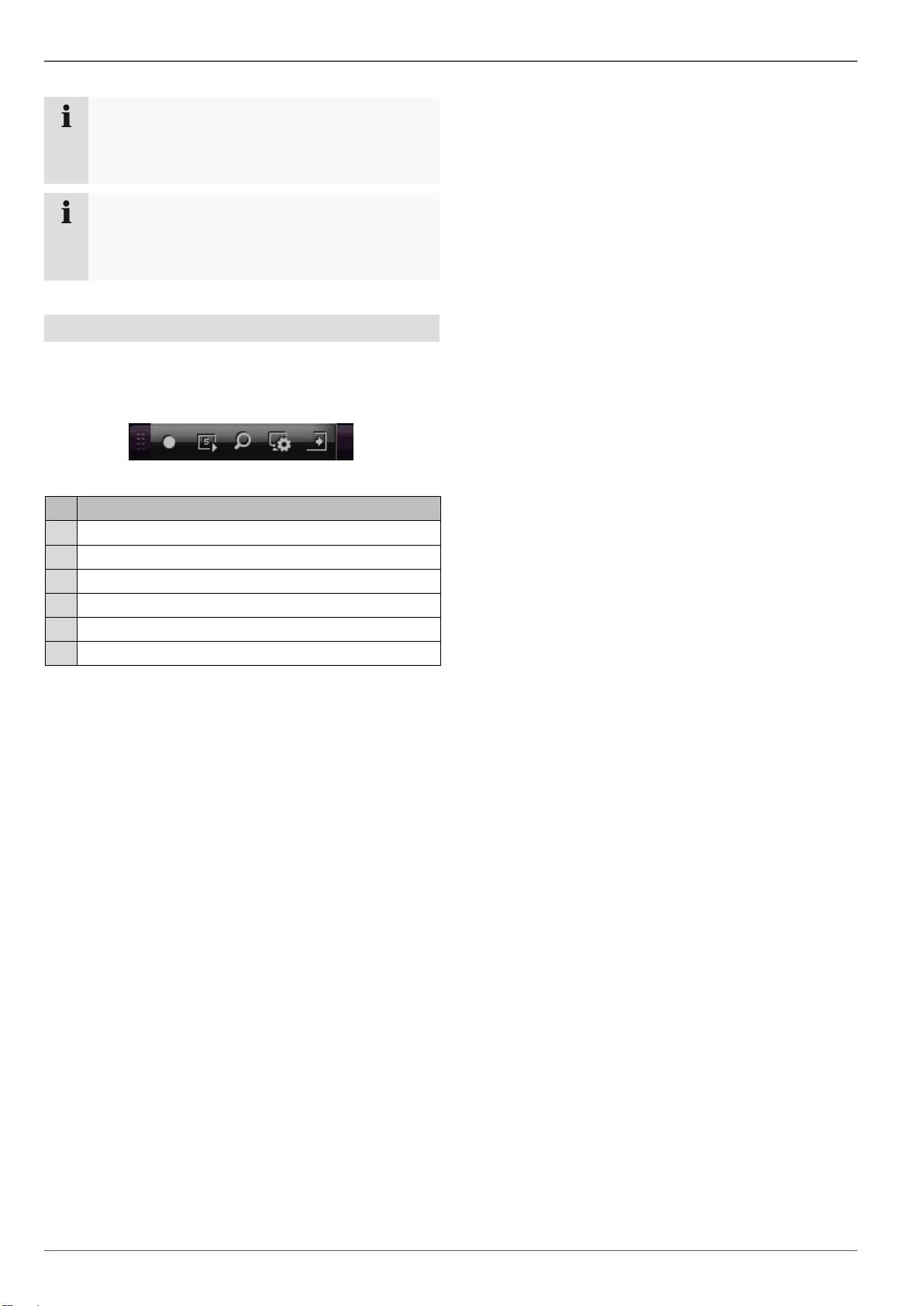

Auswahlleiste im Kamerabild
Klicken Sie in der Einzel- oder Mehrfachansicht auf ein
Kamerabild. Es erscheint eine Auswahlleiste:
(1) (2) (3) (4) (5) (6)
Nr.
Bedeutung des Symbols
(1)
Bereich zum Bewegen der Miniaturleiste
(2)
Manuelle Aufzeichnung aktivieren/deaktivieren
(3)
Sofortige Wiedergabe der letzten 5 Minuten
(4)
Digitaler Zoom
(5)
Einstellungen der Bilddarstellung
(6)
Schließen der Auswahlleiste
Liveansicht

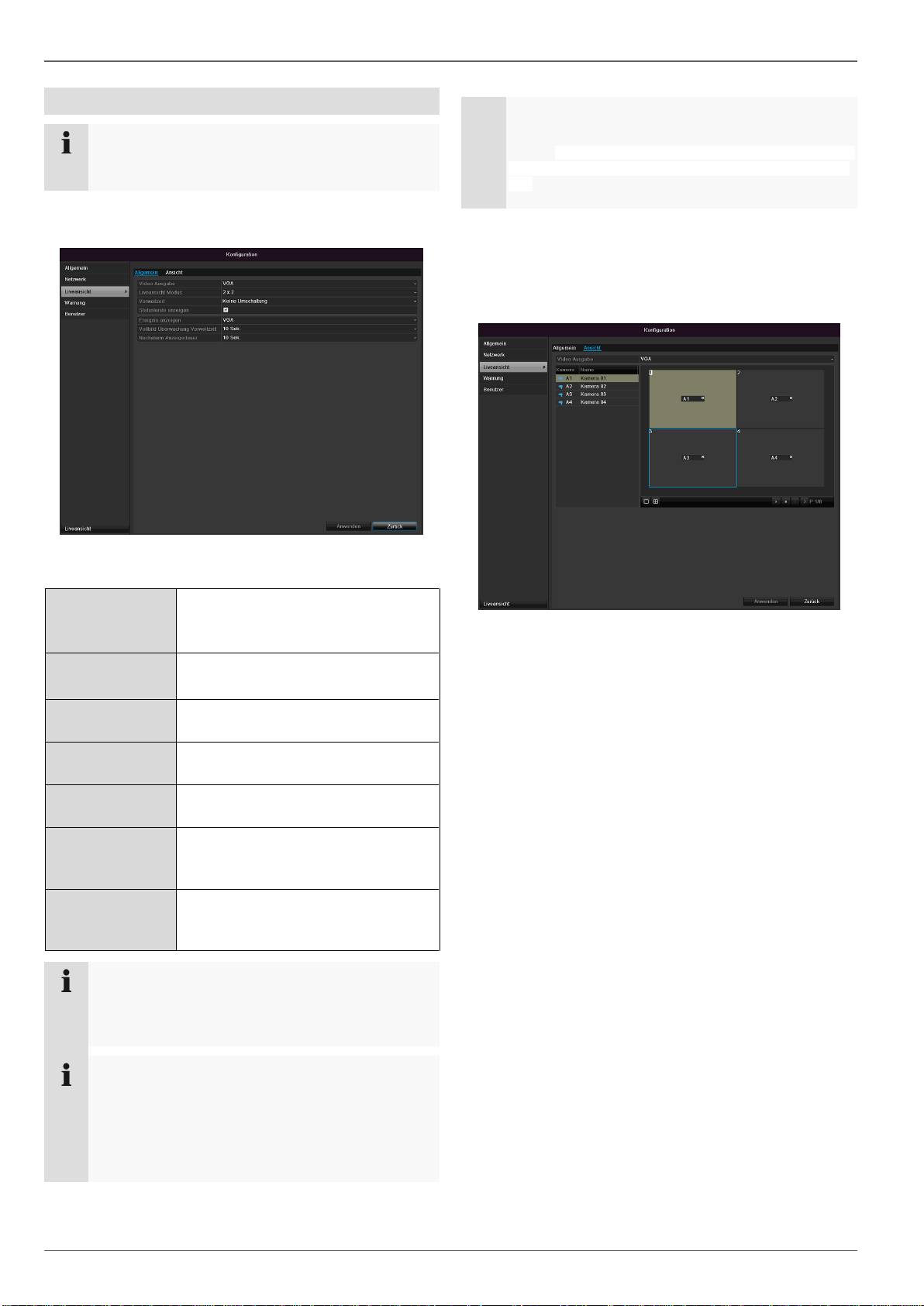

Einstellungen
20
Hinweis
Die Liveansicht kann folgendermaßen eingestellt
werden.
Öffnen Sie das Hauptmenü und klicken Sie auf Konfigu-
ration. Klicken Sie anschließend auf Liveansicht:
Im TAB Allgemein stehen folgende Einstellungen zur
Verfügung:
Video Ausgabe
VGA, Main CVBS
Wählt den Anschluss aus, an dem
die Einstellungen geändert werden.
Liveansicht
Modus
Verschiedene Kameralayouts
1x1, 2x2
Verweilzeit
Umschaltzeit zwischen den einzel-
nen Kameras bei Sequenzanzeige
Stausleiste an-
zeigen
Aktvieren/Deaktivieren der Status-
leiste
Ereignis anzei-
gen auf
Monitor für die Ausgabe von Ereig-
nissen zuweisen
Vollbild Überwa-
chung Verweilzeit
in Sekunden, die das Ereignis auf
dem zugewiesenen Monitor ange-
zeigt wird.
Nachalarm An-
zeigedauer
in Sekunden, wie lange das Pop-Up
Fenster nach einem Alarm ange-
zeigt werden soll.
Hinweis
Der BNC Ausgang kann entweder für einen
Spotmonitor oder für einen eigenständigen
Monitor verwendet werden.
Hinweis
VGA-Monitor angeschlossen
Ein angeschlossener VGA-Monitor wird beim Start
automatisch erkannt. Das Hauptvideosignal wird
auf dem Monitor ausgegeben.
Der BNC-Ausgang Video Main zeigt die Kameras
als Vollbild in Sequenz an.
Kein VGA-Monitor angeschlossen:
Ist beim Start das VGA-Kabel nicht am Monitor angeschlossen,
wird das Hauptvideosignal am BNC-Anschluss Main ausgege-
ben. Schließen Sie das VGA-Kabel an und starten Sie den Re-
korder erneut um die automatische Erkennung durchzuführen.
Kameraausgang einstellen
Sie können maximal 4 Kameras in der Liveansicht
gleichzeitig darstellen lassen.
1.
Klicken Sie auf den TAB Ansicht:
2.
Wählen Sie den Darstellungs-Modus aus.
1 x 1
2 x 2
3.
Mit den Navigationstasten weisen Sie dem jeweiligen
Bildschirmausschnitt das gewünschte Kamerasignal
zu.
Die Einstellung X bedeutet, dass diese Kamera
nicht gezeigt wird.
4.
Klicken Sie auf Anwenden, um die Einstellung zu
übernehmen.
Wiedergabe in der Liveansicht
Wiedergabe in der Liveansicht
Allgemeines
Die Wiedergabe kann auf drei verschiedenen Wegen er-
folgen:
Über Ereignissuche im Hauptmenü,
aus der Livedarstellung bzw.
über die Protokoll Suche im Wartungsmenü.
21
Hinweis
Die Tasten „Vorheriger/Nächster Da-
tei/Tag/Ereignis“ sind je nach Wiedergabemodi wie
folgt belegt:
Normale Wiedergabe:
Beim drücken einer der Tasten wechselt die Wie-
dergabe zum vorherigen/nächsten Tag.
Ereignissuche:
Beim drücken einer der Tasten wechselt die Wie-
dergabe zum vorherigen/nächsten Ereignis.
Datenexport:
Beim drücken einer der Tasten wechselt die Wie-
dergabe zur vorherigen/nächsten Datei.
Hinweis
Die zeitgleiche Wiedergabe von bis zu 4 Kamer-
akanälen ist möglich.
Der Wiedergabe-Bildschirm
Die Wiedergabe wird über das Kontrollfeld gesteuert:
Nr.
Bereich
laufende Wiedergabe mit Datum und Uhrzeit
Kamera zur Wiedergabe auswählen
Kalender mit Typ der Aufzeichnung
Kontrollfeld mit Zeitachse(siehe rechts)
Steuerung über Kontrollfeld
Das Kontrollfeld (4) dient zur Steuerung der laufenden
Wiedergabe. Die Symbole haben folgende Bedeutung:
Nr.
Bedeutung des Symbols
1
Videoclip starten
2
Markierung hinzufügen
3
Benutzerdefinierte Markierung hinzufügen
4
Markierungen verwalten
5
Wiedergabe rückwärts
6
Stop
7
Wiedergabe
8
30 Sekunden zurück springen
9
30 Sekunden vorwärts springen
10
Langsamer Vorlauf (1/16x - 1x)
11
Schneller Vorlauf (1x - 16x)
12
Vorherige Markierung Aufzeichnung
13
Nächste Markierung
14
Zeitachse:
Klicken Sie mit der Maus in die Zeitachse, um
die Wiedergabe an einer anderen Stelle fort-
zusetzen
Klicken Sie auf den „Schieber“, und ziehen Sie
diesen zu der gewünschten Zeit, um von die
Wiedergabe ab diesem Zeitpunkt zu starten
15
Typ der Aufzeichnung
Blau = Daueraufzeichnung
Rot = Ereignisaufzeichnung
Grün = Smart
16
Kontrollfeld ausblenden
17
Wiedergabe verlassen
2
5 6 7 8 9 14
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
(14)
(15)
(16)
(17)
Wiedergabe in der Liveansicht
22
Hinweis
Sie können den Bildschirminhalt zoomen.
Klicken Sie mit der rechten Maustaste in der
laufenden Wiedergabe.
Wählen Sie ‚digitaler Zoom’.
Der Zoom-Modus ist aktiv.
Verschieben Sie den Zoom-Bereich mithilfe
des Fensters im Miniaturbildschirm.
Zum beenden führen Sie einen Rechtsklick auf
das Bild aus.

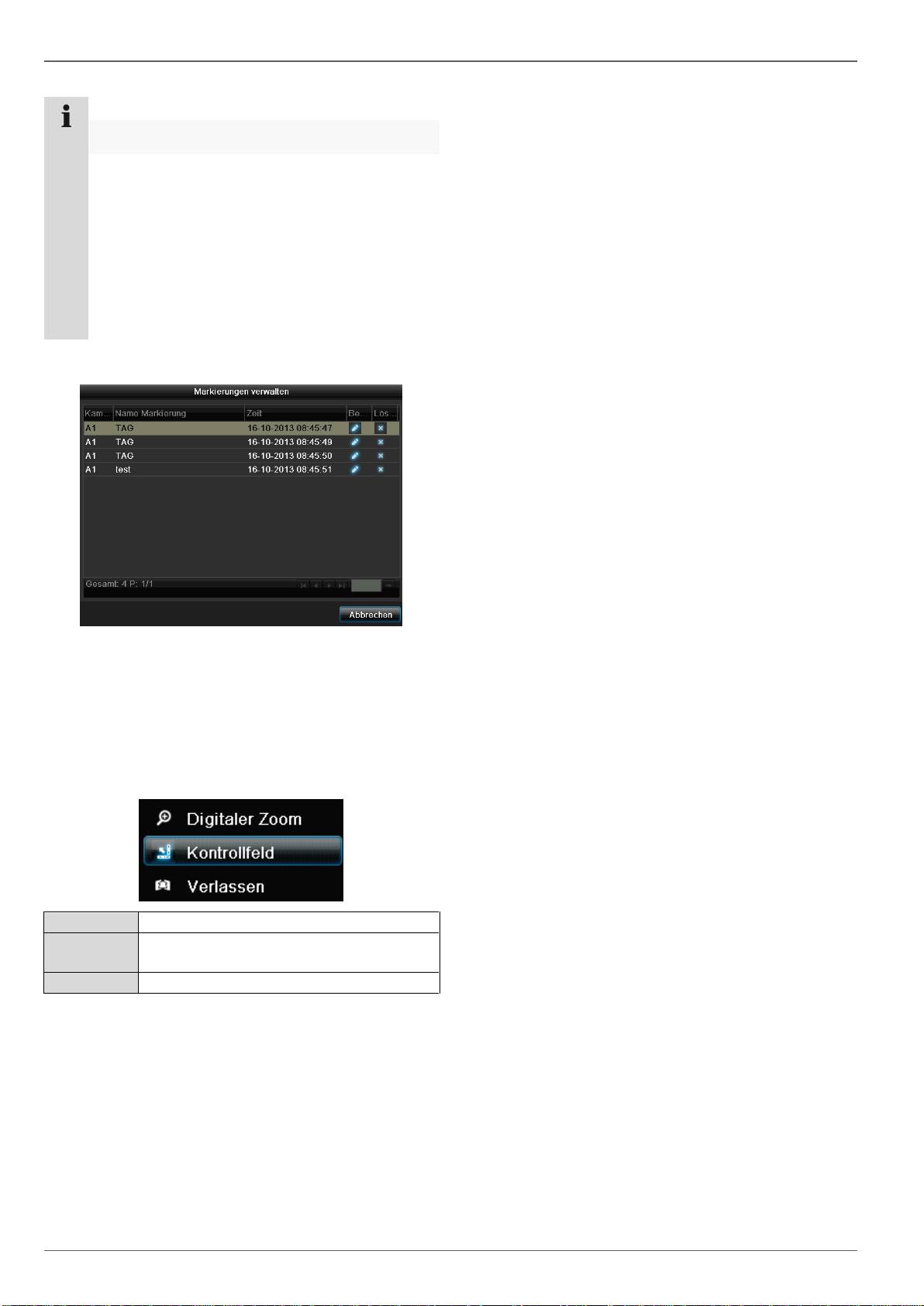

Klicken Sie auf ‚Markierungen verwalten’ (6):
Um die Beschreibung Ihrer Markierung zu ändern kli-
cken Sie auf das Bearbeiten-Symbol. Zum Entfernen
klicken Sie auf das Löschen-Symbol.
Rechtsklick bei laufender Wiedergabe
Führen Sie einen Rechtsklick auf das Wiedergabebild
aus. Es stehen folgende Optionen zur Verfügung:
Kamera
Wählen Sie einen Kamerakanal aus
Kontrollfeld
Blendet das Kontrollfeld zur Steuerung
der Wiedergabe aus/ein
Verlassen
Beendet die Wiedergabe
Gerätemenü
Gerätemenü
Menü-Übersicht
Klicken Sie auf das gewünschte Menü, um dieses zu
öffnen.
Nachfolgende Menü-Übersicht zeigt die wichtigsten Me-
nüs mit denen das Gerät einzustellen und steuern ist.
Zum Schließen der Menü-Übersicht klicken Sie auf
Verlassen.
Zudem können Sie auf der rechten Seite wichtige Infor-
mationen zu ihrem Gerät entnehmen.
Menübeschreibung
23
Menü
Beschreibung
siehe S.
Einstellungen
Leitet zu den Menüs Konfiguration, Kamera, Aufzeichnung, HDD, Wieder-
gabe weiter.
24
Wiedergabe
Parametergesteuerte Suche nach Video- oder Bildaufzeichnungen, die von
Ereignissen wie Bewegungserkennung gestartet wurden, sowie in der Wie-
dergabe gesetzten Markierungen.
43

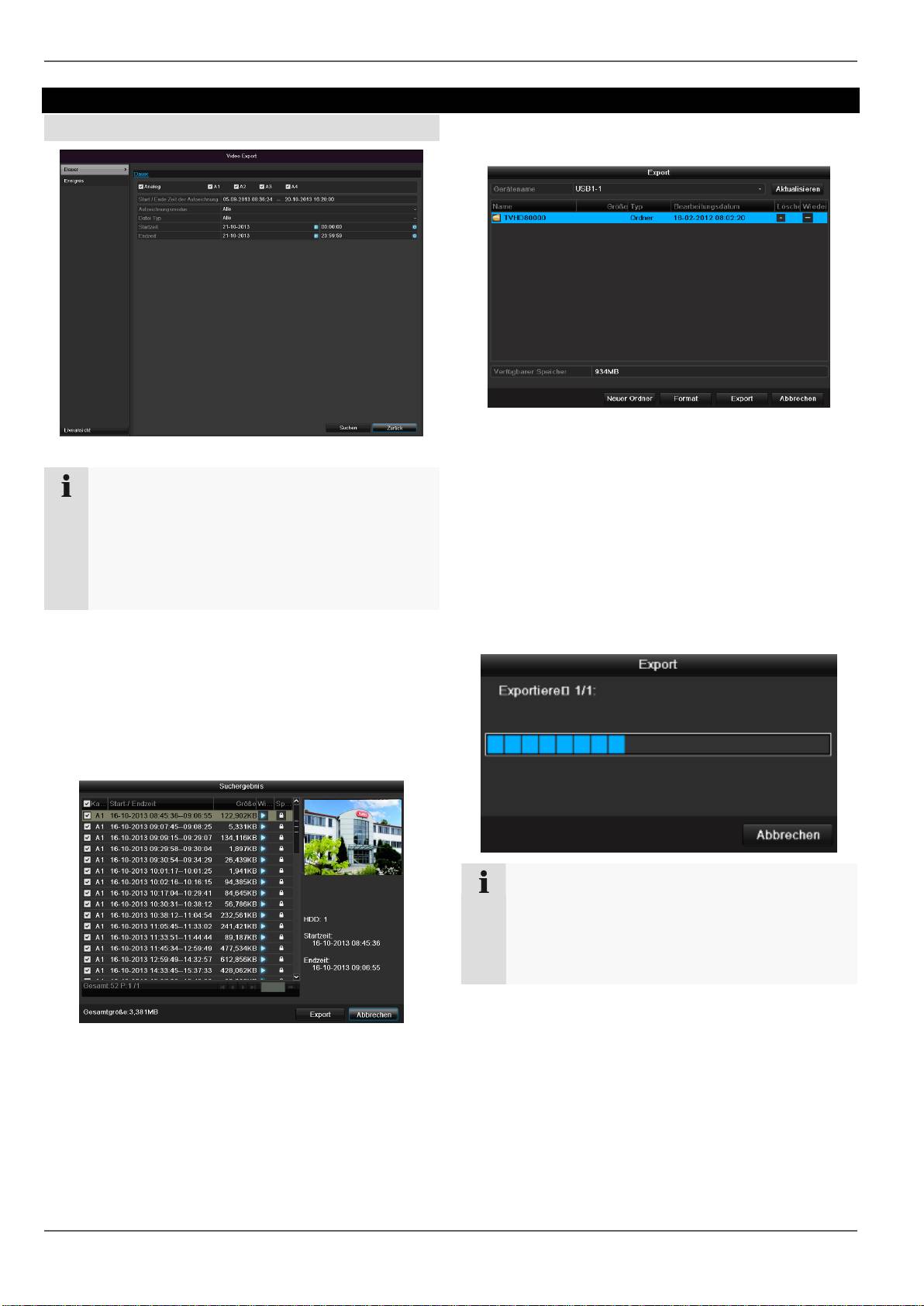

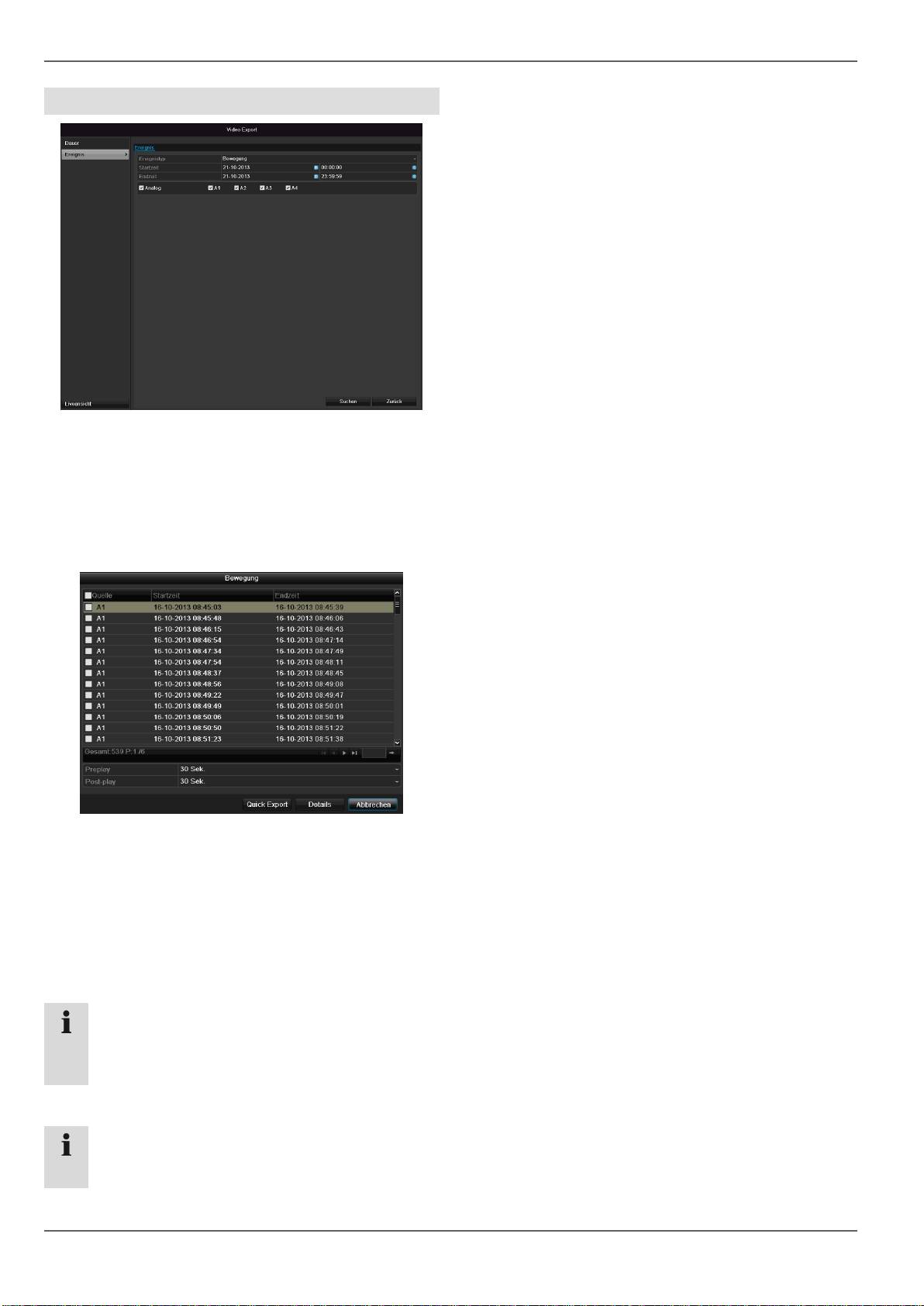

Video Export
Parametergesteuerte Suche nach Video- oder Bildaufzeichnungen, die von
Ereignissen wie Alarmen oder Bewegungserkennung gestartet wurden, so-
wie Alarmereignisse und in der Wiedergabe gesetzten Markierungen.
44
Wartung
System Informationen, Protokoll durchsuchen, Konfiguration importie-
ren/exportieren, Gerätewartung wie Update auf neue Firmware, Werksein-
stellungen laden, Netzwerkauslastung anzeigen.
46

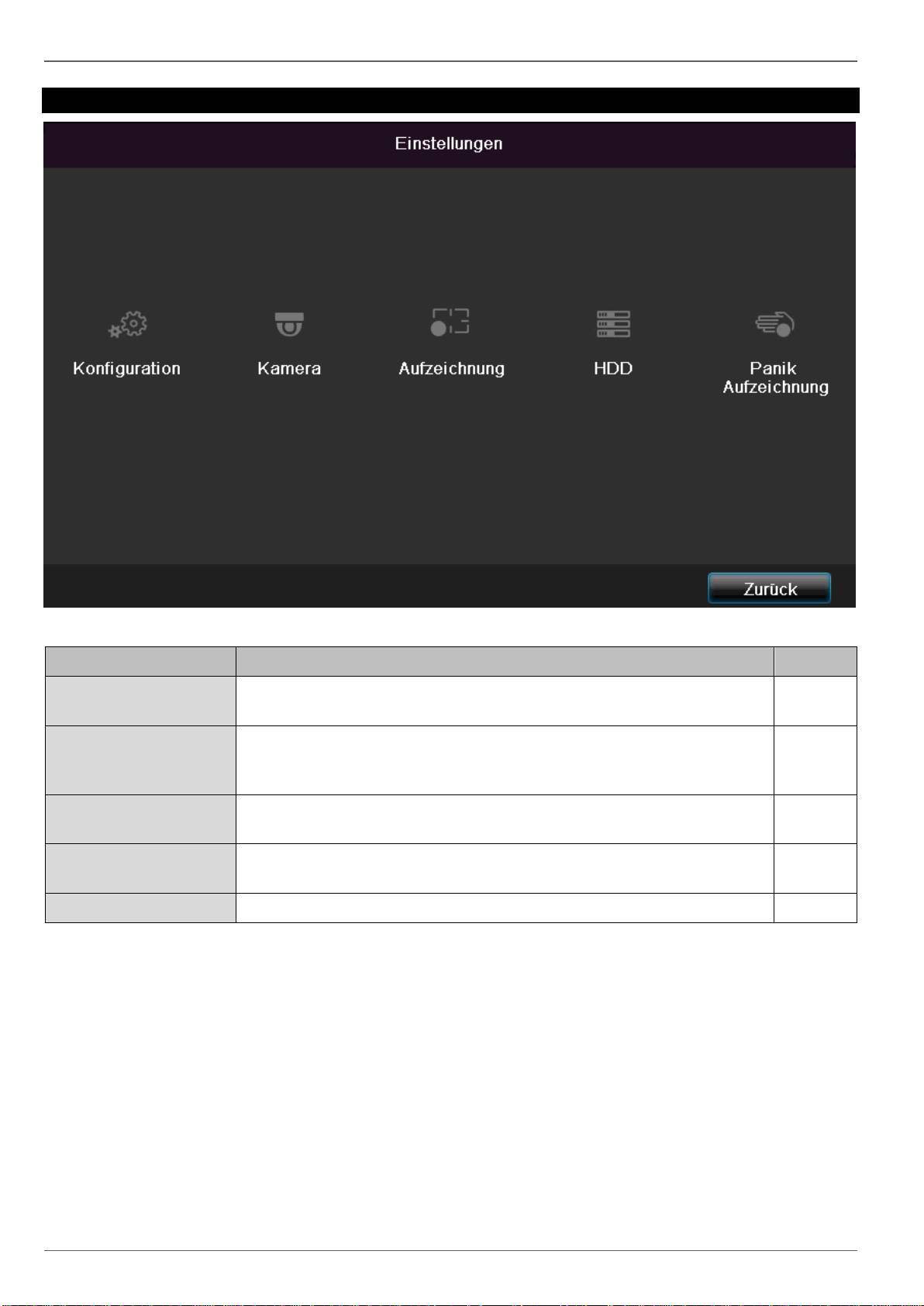

Einstellungen
Einstellungen
Menübeschreibung
24
Menü
Beschreibung
siehe S.
Konfiguration
Verwalten aller Geräteeinstellungen (Allgemein, Netzwerk, Liveansicht,
Warnung, Benutzer).
25

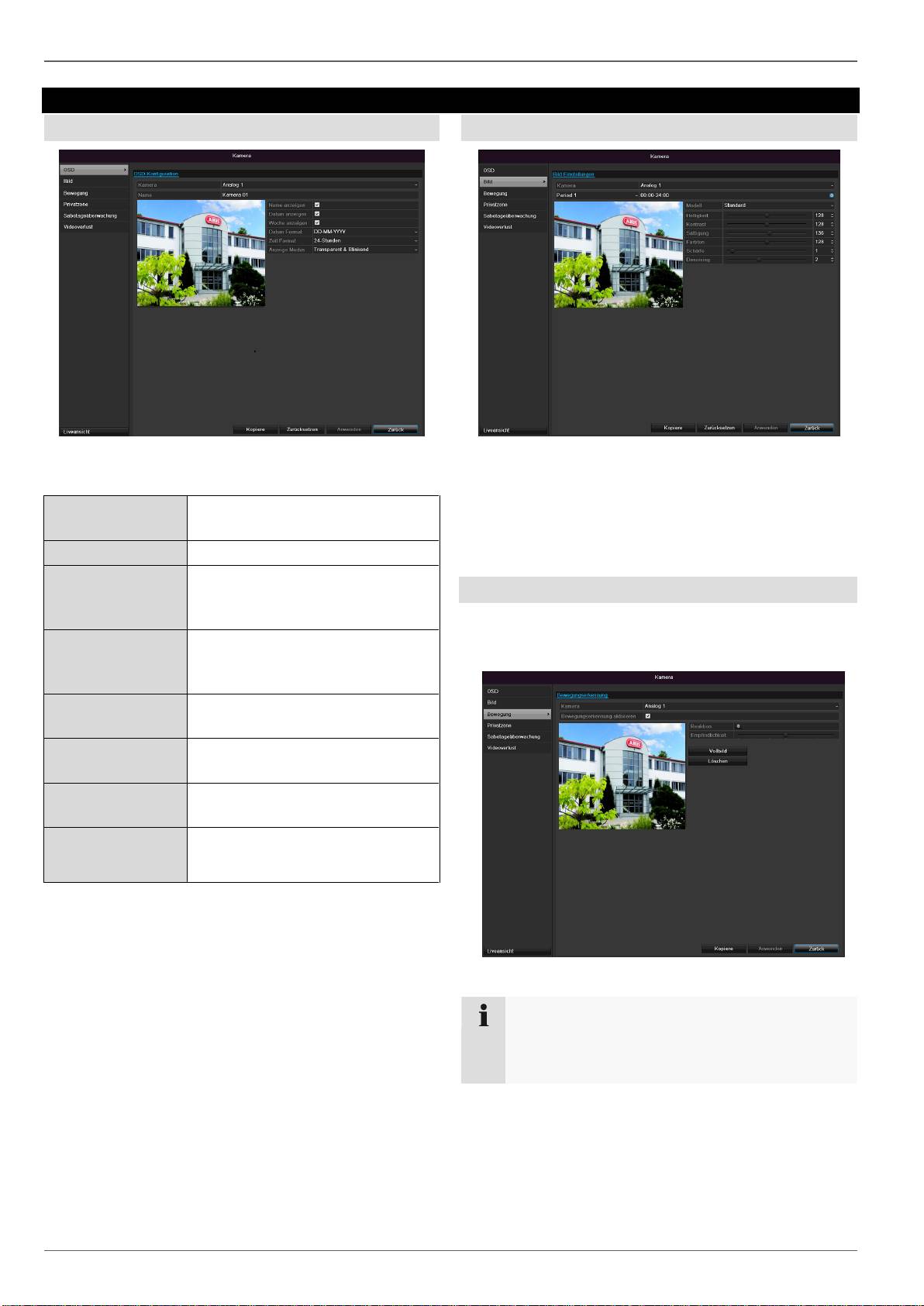

Kamera
Menü zum Einstellen von Kameraparametern (OSD-Konfiguration, Bildmo-
dus, Bewegungserkennung, Privatzone, Sabotageüberwachung, Videover-
lust).
33
Aufzeichnung
Menü zum Einstellen von Aufnahmeparametern (Zeitplan, Kamerauflösung,
Urlaub etc.).
37

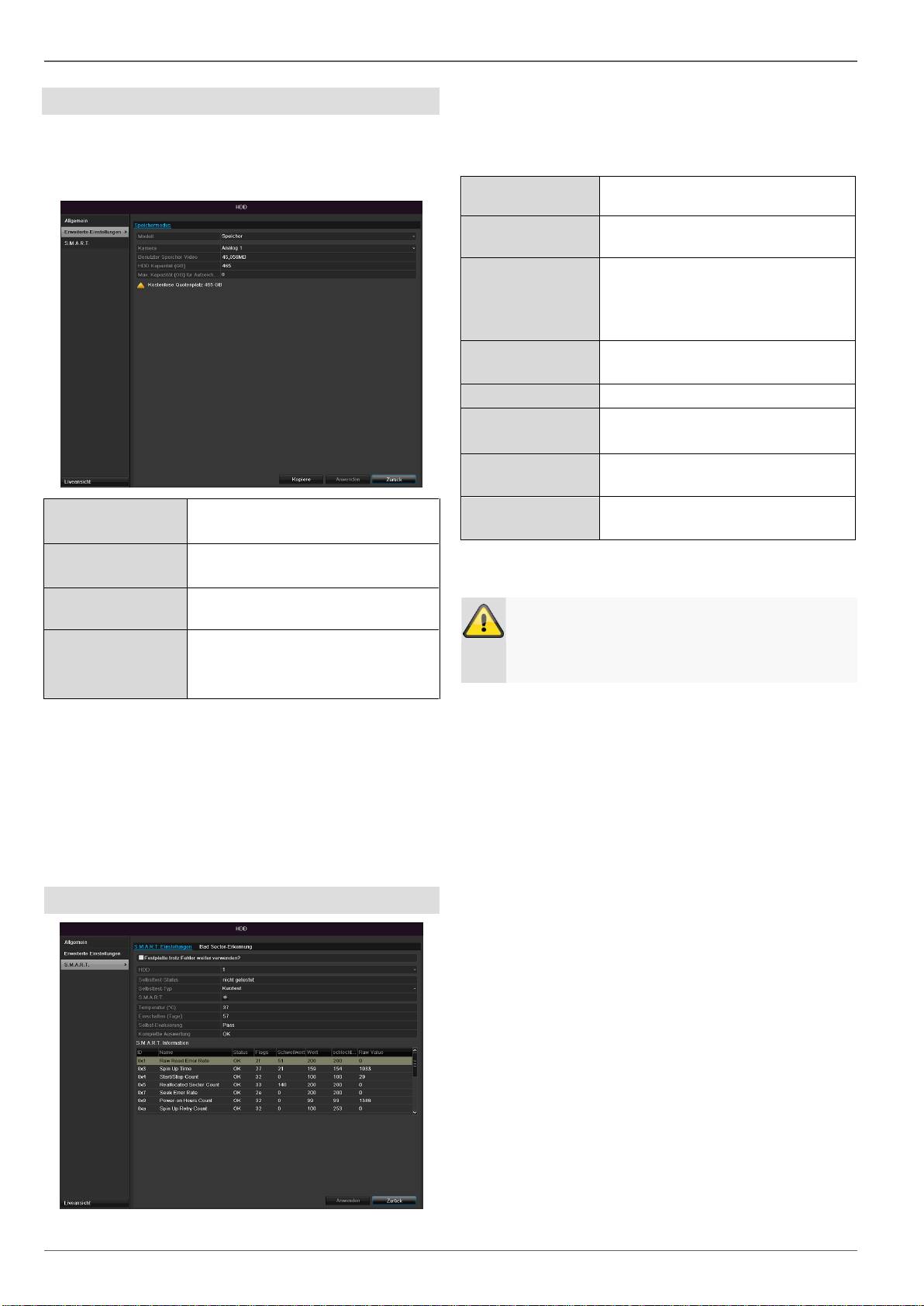

HDD
Eingebaute Festplatte initialisieren bzw. verwalten (zuweisen Lese-
/Schreibfunktion, Kameras, verwalten Netzwerkfestplatte etc.).
40
Panik Aufzeichnung
Menü zum Einstellen von manuellen Aufzeichnungen.
42

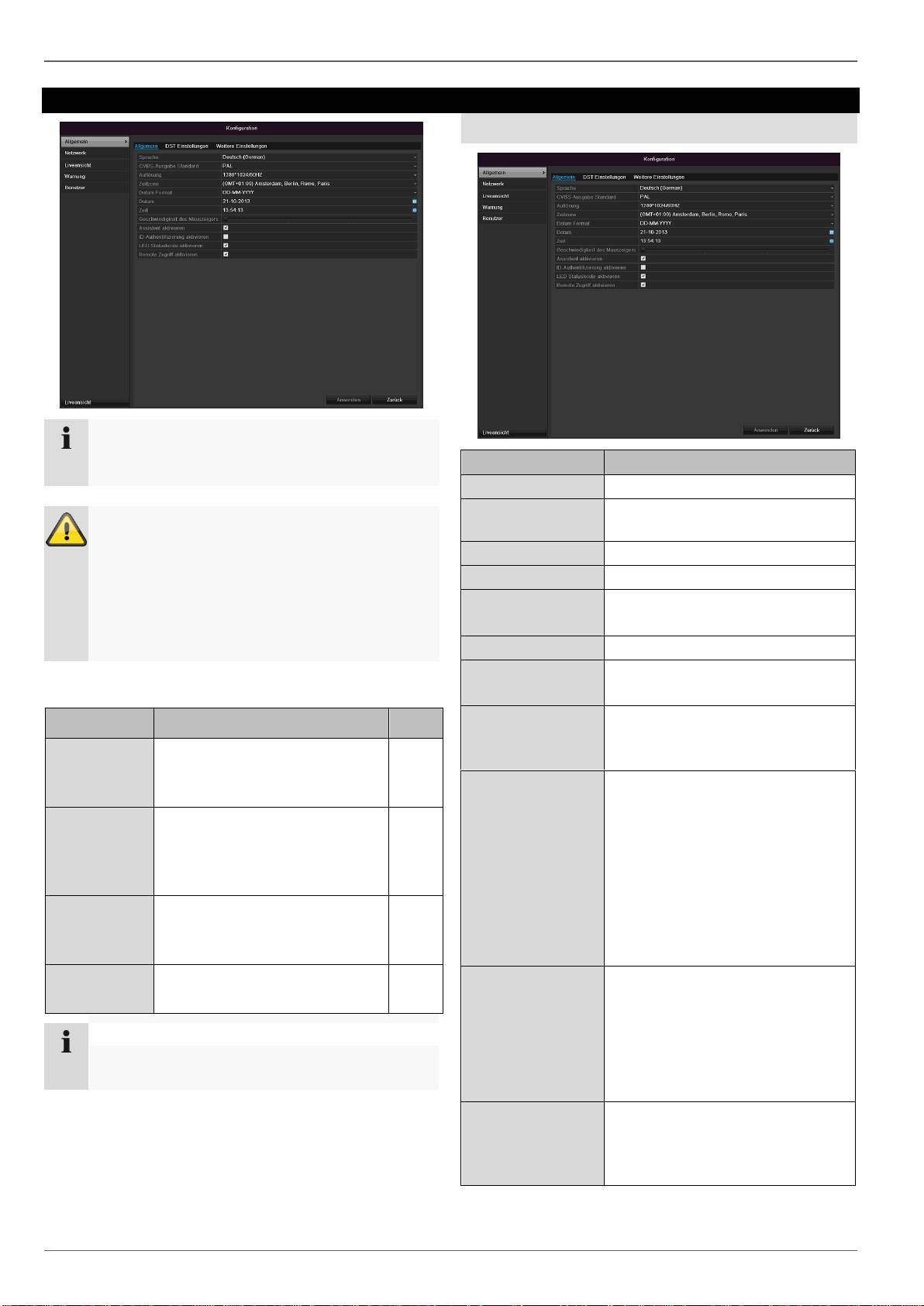

Konfiguration
Konfiguration
25
Hinweis
Das Menü Konfiguration verwaltet sämtliche Gerä-
teeinstellungen.
Warnung
Vergewissern Sie sich, dass Datum und Uhrzeit
korrekt eingestellt wurden.
ACHTUNG:
Nachträgliche Änderung kann zu Datenverlusten
führen!
Sorgen Sie rechtzeitig für eine Datensicherung.
Überblick
Menü
Einstellung
Seite
Allgemein
Sprache, Video, Uhrzeit, Da-
tum, Maus, Passwort, Som-
merzeit, weitere Einstellungen
25
Netzwerk-
Konfiguration
Erforderliche Netzwerkeinstel-
lungen (manuelle IP, DHCP,
PPPOE, DDNS etc.) sowie
Netzwerkstatus-Übersicht
27
Warnung
Verhalten des Gerätes im Aus-
nahmefall (Festplatte voll,
Netzwerk getrennt etc.)
31
Benutzer
Hinzufügen, Ändern von Be-
nutzern, Vergabe Zugriffsrechte
31
Hinweis
Beachten Sie die Hinweise in den jeweiligen Kapi-
teln.
Allgemeine Einstellungen
TAB Allgemein
Einstellung
Sprache
OSD-Sprache
BNC-Ausgabe
Standard
PAL, NTSC
Auflösung
Monitor-Auflösung
Zeitzone
GMT (Greenwich Mean Time)
Datumsformat
MM-TT-JJJJ, TT-MM-JJJJ,
JJJJ-MM-TT
Systemzeit
Datum, Uhrzeit
Geschwindigkeit
des Mauszeigers
Schiebebalken, links niedrige,
rechts hohe Geschwindigkeit
Assistent aktivie-
ren
Checkbox aktiv:
Der Assistent erscheint bei Sys-
temstart.
ID-
Authentifizierung
aktivieren
Checkbox inaktiv:
Keine Passworteingabe am Re-
korder selbst nötig. Beim Zugriff
per Netzwerk muss das Passwort
allerdings eingegeben werden.
Checkbox aktiv:
Passwort muss eingegeben wer-
den, bevor das Menü bedient wer-
den kann.
LED Statusleiste
aktivieren
Checkbox inaktiv:
Die LED-Statusanzeige ist deakti-
viert.
Checkbox aktiv:
Die LED-Statsuanzeige leuchtet
blau, wenn der Rekorder an ist.
Remote Zugriff ak-
tivieren
Checkbox aktiv:
Der Zugriff für die Remotekonfigu-
ration durch den technischen
Support ist aktiviert.
Konfiguration
26
Hinweis
Remote Zugriff aktivieren
Aktivieren Sie diese Funktion um einen optimalen
technischen Support zu ermöglichen.
TAB DST Ein-
stellungen
Einstellung
Auto DST An-
passung
Bei aktivierter Checkbox stellt das
Gerät die Sommerzeit automatisch
um.
DST aktivieren
Bei aktivierter Checkbox kann ein
genaues Anfangs-/Enddatum gewählt
werden.
Von, bis
Datum Start, Ende Sommerzeit
DST Bias
Daylight Saving Time Bias: Korrektur
der Sommerzeit zur Referenzzeit
Weitere Ein-
stellungen
Einstellungen
Name
Eindeutige Spezifikation des Gerätes
Nr.
Zur eindeutigen Identifizierung bei
Benutzung mit einer Fernbedienung
CVBS Helligkeit
Schieberegler, links niedrige, rechts
höhere Helligkeit
Menü Verweil-
zeit
Nie / 1 … 30 Minuten – regelt die
Dauer der Menüeinblendung, bis das
Menü wieder ausgeblendet wird
Menü Ausga-
bemodus
Zeichnet das Bild weicher oder schä-
fer.
Ereignis Hin-
weis
Checkbox aktiv:
Akustische Alarmierung bei Hinwei-
sen wie Bewegungserkennung, Hdd
voll, etc.
Bestätigen Sie die Einstellungen mit einem Klick auf An-
wenden und verlassen Sie das Menü mit OK.
Netzwerk-Konfiguration
Allgemeines
Die korrekten Netzwerkeinstellungen sind unabdingbar,
falls Sie
das Gerät und die Überwachung über Ihren Browser
fernsteuern möchten.
Hinweis
Bitte lesen Sie vor der Einrichtung des Gerätes
nachfolgende allgemeine Hinweise.
andere Übertragungsmöglichkeiten (Powerline).
Alle Systeme besitzen wesentliche Gemeinsamkeiten
aber unterscheiden sich in verschiedener Hinsicht.
Begriffe
Anbei eine Übersicht über die Begriffe, die für die Ver-
wendung des Gerätes in Netzwerken relevant sind.
Ein Netzwerk ist ein Zusammenschluss von mindestens
2 netzwerkfähigen Geräten.
Übertragungsarten:
kabelgebundene Netzwerke (z.B. CAT5-Kabel),
Funknetzwerke (WLAN) und

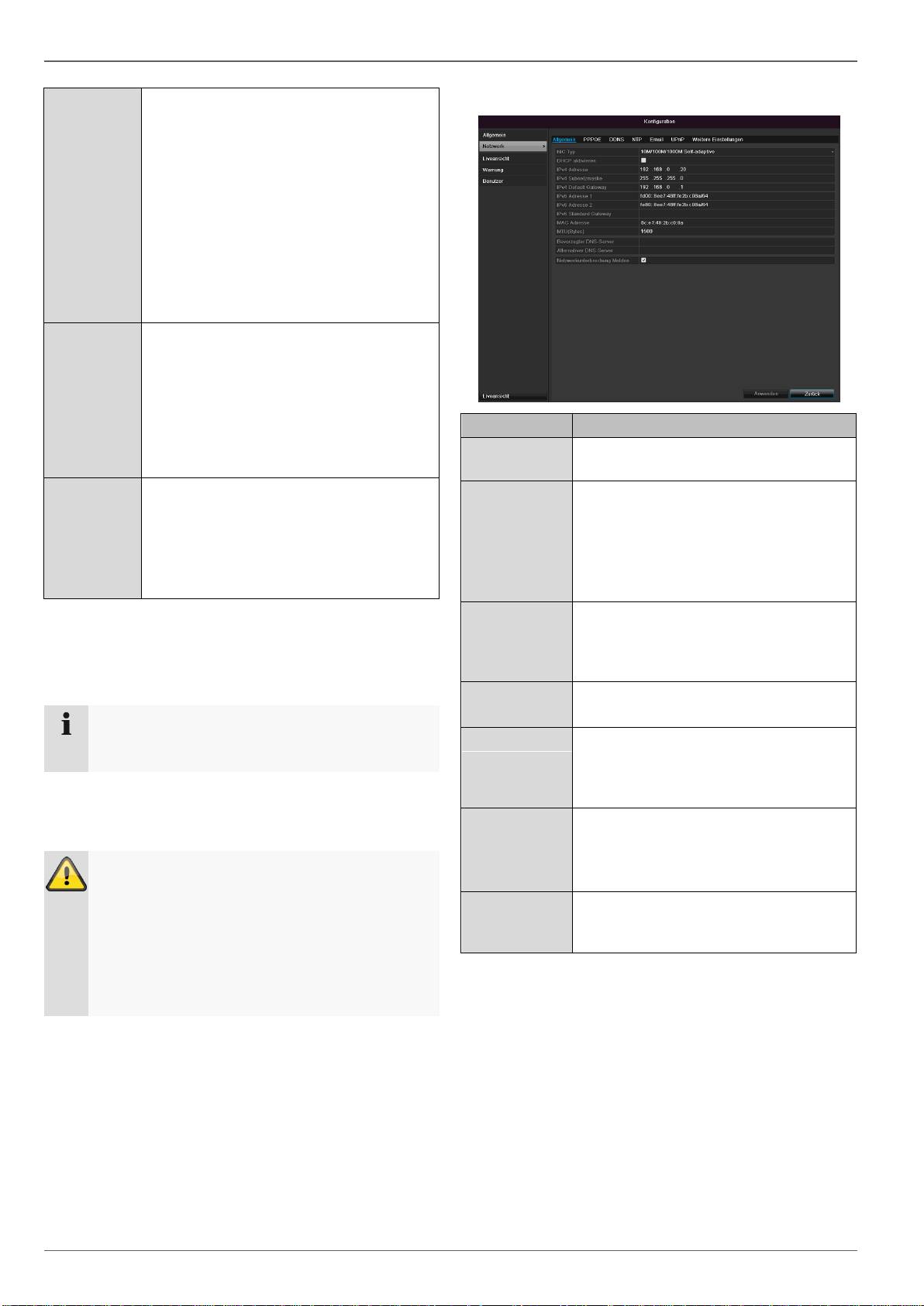

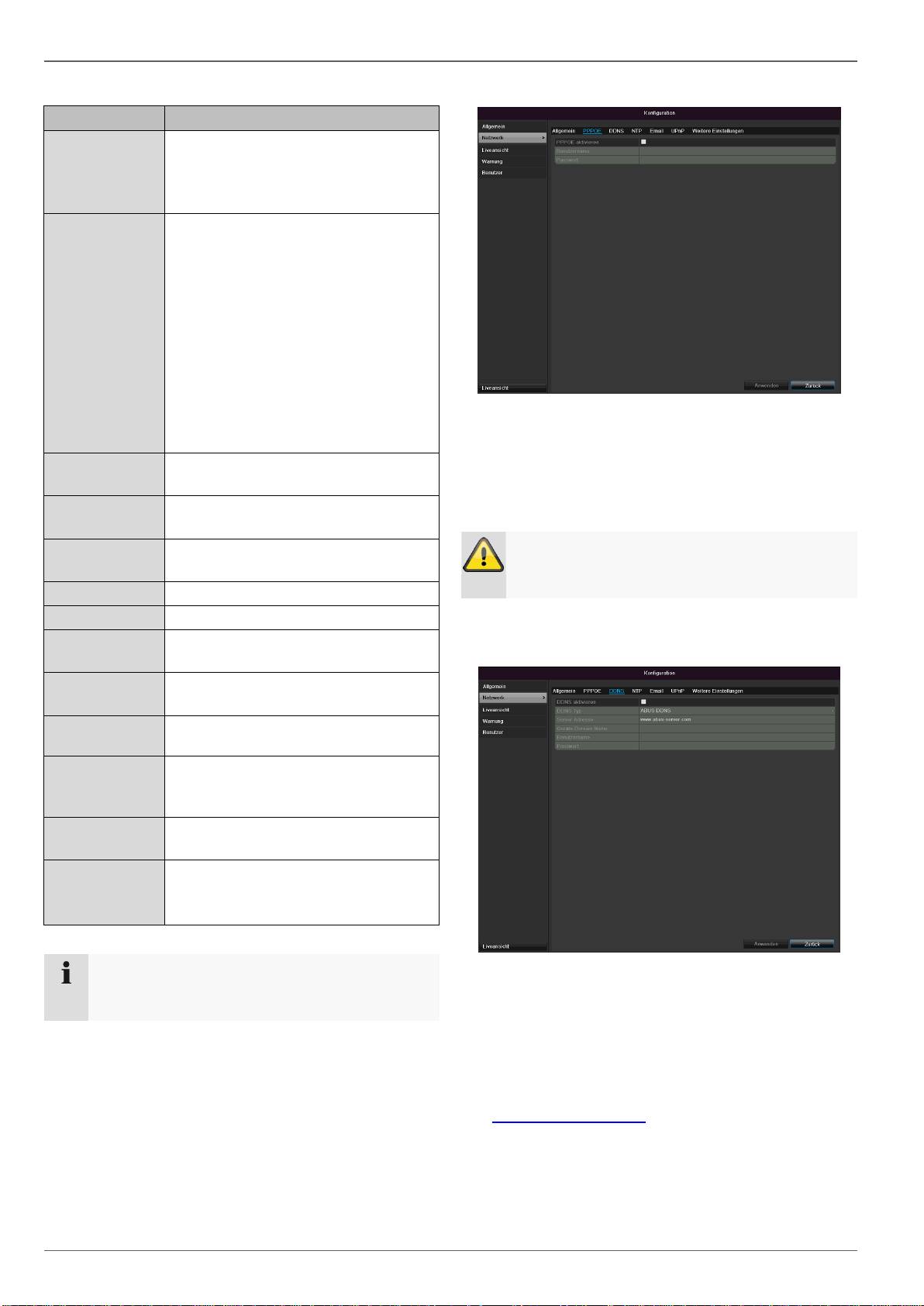

Parameter
Einstellung
IP-Adresse
Eine IP-Adresse ist die eindeutige Ad-
resse eines Netzwerkgerätes in einem
Netzwerk.
Diese darf innerhalb eines Netzwerks
nur ein einziges Mal vorkommen. Es
gibt bestimmte IP-Adressbereiche, die
für öffentliche Netzwerke, wie z.B. das
Internet reserviert sind.
Private Ad-
ressbereich
z.B. 10.0.0.0 - 10.255.255.255,
Subnetzmaske 255.0.0.0
172.16.0.0 - 172.31.255.255
Subnetzmaske 255.255.0.0
192.168.0.0 - 192.168.255.255
Subnetzmaske 255.255.255.0
Subnetzmaske
Ist eine Bitmaske, die verwendet wird
um Entscheidungen bzw. Zuordnun-
gen beim Routing zu treffen.
In Heimnetzwerken standardmäßig
255.255.255.0
Gateway
Netzwerkgerät, das allen anderen
Netzwerkgeräten den Zugang zum In-
ternet ermöglicht.
Z.B. der Computer, an den das DSL-
Modem angeschlossen ist oder meis-
tens der Router bzw. Access Point in-
nerhalb des Netzwerks.
Parameter
Einstellung
Nameserver
Auch DNS (Domain Name Server) ge-
nannt, ist dafür zuständig, dass einer
Webadresse bzw. URL (z.B.
www.google.de) eine eindeutige IP-
Adresse zugeordnet wird.
Wenn man eine Domain in einem Brow-
ser eintippt, sucht der DNS die passende
IP-Adresse des Servers und leitet die An-
frage an diesen weiter.
Hier kann die IP eines DNS des Provi-
ders eingetragen werden. Oft ist es aber
ausreichend, die IP des Gateways zu
wählen. Dieser leitet die Anfragen dann
selbstständig an den Provider-DNS wei-
ter.
DHCP
Der DHCP-Server weist einem Netz-
werkgerät die IP-Adresse, Subnetzmas-
ke, Gateway und den Nameserver auto-
matisch zu.
Konfiguration
27
DHCPs sind in aktuellen Routern verfüg-
bar. Der DHCP-Dienst muss gesondert
eingestellt bzw. aktiviert werden, nähere
Infos entnimmt man dem entsprechen-
den Handbuch.
Hinweis:
Bei der Verwendung von festen IP-
Adressen UND einem DHCP-Server soll-
ten Sie darauf achten, dass die festen IP-
Adressen außerhalb der per DHCP ver-
gebenen Adressen liegen, da es sonst zu
Problemen kommen kann.
Port
Ein Port ist eine Schnittstelle, über die
verschiedene Programme kommunizie-
ren. Bestimmte Ports sind fest vergeben
(23: Telnet, 21: FTP), andere können frei
gewählt werden. Ports sind bei verschie-
denen Anwendungen relevant, z.B. bei
einem externen Zugriff über einen Brow-
ser auf das Gerät.
MAC Ad-
resse
Die MAC-Adresse (Media-Access-
Control-Adresse, auch Ethernet-ID) ist
die spezifische Hardware-Adresse des
Netzwerkadapters.
Diese dient zur eindeutigen Identifizie-
rung des Geräts in einem Rechnernetz.
Netzwerkaufbau
Das Gerät muss über CAT5-Verkabelung physisch mit
dem Netzwerk verbunden werden, siehe Anschlüsse
S. 3.
Hinweis
Bitte Anleitungen und Hinweise der Netzwerkgerä-
te beachten.
Es können mehrere Switches/Routers/AccessPoints mit-
einander verbunden werden. Firewalls und andere Si-
cherheitssoftware kann das Netzwerk beeinträchtigen.
Warnung
Bei Verwendung eines Routers sind die Netz-
werkclients, so auch der Rekorder, mit dem Inter-
net „verbunden“. Das gilt aber auch umgekehrt.
Ergreifen Sie unbedingt Schutzmaßnahmen wie
z.B. Verwendung einer Firewall, Passwort ändern,
Änderung des Ports) um ungewollten Zugriff von
außen zu verhindern!
Netzwerk-Konfiguration
TAB
Einstellung
Allgemein
Einstellungen zum lokalen Netz sowie
Wahl des Netzwerkmodus.
PPPOE
PPPOE wird bei ADSL-Anschlüssen
und der Verwendung eines Modems in
Deutschland verwendet.
Klicken Sie auf Ändern, um die Zu-
gangsdaten (Kennung, Passwort) zu
Ihrem Provider einzugeben.
DDNS
Server zur Dynamischer Domain-
Name-System Verwaltung zur Aktuali-
sierung von Hostnamen bzw. DNS-
Einträgen
NTP
Network Time Protocol
Server zur Uhrzeit-Synchronisation
Spezifizieren Sie die Mail-
Einstellungen, unter denen im Alarmfall
an eine spezifische Mailadresse eine
Email gesendet wird.
UPnP
Universal Plug and Play
Einstellungen für die komfortable An-
steuerung von Netzwerkgeräten in ei-
nem IP-Netzwerk.
Weitere
Einstellungen
Konfigurieren Sie hier die IP-Adresse
des PCs, an den bei einem Alarm eine
Meldung ausgegeben werden soll.
Konfiguration
TAB Allgemein
28
Parameter
Einstellung
NIC Typ
Stellen Sie hier die Übertragungsge-
schwindigkeit der eingebauten Netz-
werkkarte ein.
Tipp: 10M/100M/1000M Self-adaptive
DHCP
Aktivieren Sie die Checkbox, falls Sie
im Netzwerk die IP-Adressen dyna-
misch per DHCP vergeben.
DHCP aktiv: nachfolgende Eingabe-
felder sind inaktiv geschaltet, da die
Parameter von DHCP bezogen wer-
den.
Hinweis:
Wenn Sie die IP-Adressen manuell
vergeben, achten Sie darauf, dass
DHCP nicht aktiv ist (kein Haken in
der ‚Checkbox’)
IPv4 Adresse
Adresse des Netzwerkgerätes im
Netzwerk bei manueller Vergabe
IPv4
Subnetzmaske
im Normalfall 255.255.255.0
IPv4 Default
Gateway
Adresse des Gateways für den Inter-
netzugang
IPv6 Adresse 1
aktuell noch keine Funktion
IPv6 Adresse 2
aktuell noch keine Funktion
IPv6 Standard
Gateway
aktuell noch keine Funktion
MAC Adresse
Hardware-Adresse der eingebauten
Netzwerkkarte
MTU (Bytes)
Beschreibt die maximale Paketgröße
eines Protokolls.
Bevorzugter
DNS Server
Adresse des Domain Name Servers
in der Regel die IP-Adresse des Ga-
teways
Alternativer
DNS-Server
IP-Adresse des alternativen DNS
Servers
Netzwerkunter-
brechung mel-
den
Checkbox aktiv:
Akustische Alarmierung bei Netz-
werkunterbrechung
Hinweis
Einige dieser Einstellungen sind für manche Modi
nicht wählbar.
PPPOE
1.
Aktivieren Sie die ‚Checkbox’ PPPOE und geben Sie
dann den Benutzernamen (Internetzugangskennung)
sowie das Passwort ein und bestätigen Sie das
Passwort.
2.
Übernehmen Sie Ihre Daten mit Anwenden.
Warnung
Verwenden Sie PPPOE nach Möglichkeit nur,
wenn kein Router vorhanden ist!
DDNS
1.
Um die ABUS DDNS Funktion nutzen zu können,
müssen Sie zuvor ein Konto bei www.abus-
server.com einrichten. Bitte beachten Sie hierzu die
FAQs auf der Webseite.
2.
Aktivieren Sie die Checkbox „DDNS aktivieren“ und
wählen Sie dann den DDNS Typ „DynDNS“ und tra-
gen Sie im Feld „Server Adresse“ die IP-Adresse
www.abus-server.com ein.
3.
Übernehmen Sie Ihre Daten mit Anwenden. Die IP-
Adresse Ihrer Internet Verbindung wird nun jede Mi-
nute am Server aktualisiert.
Konfiguration

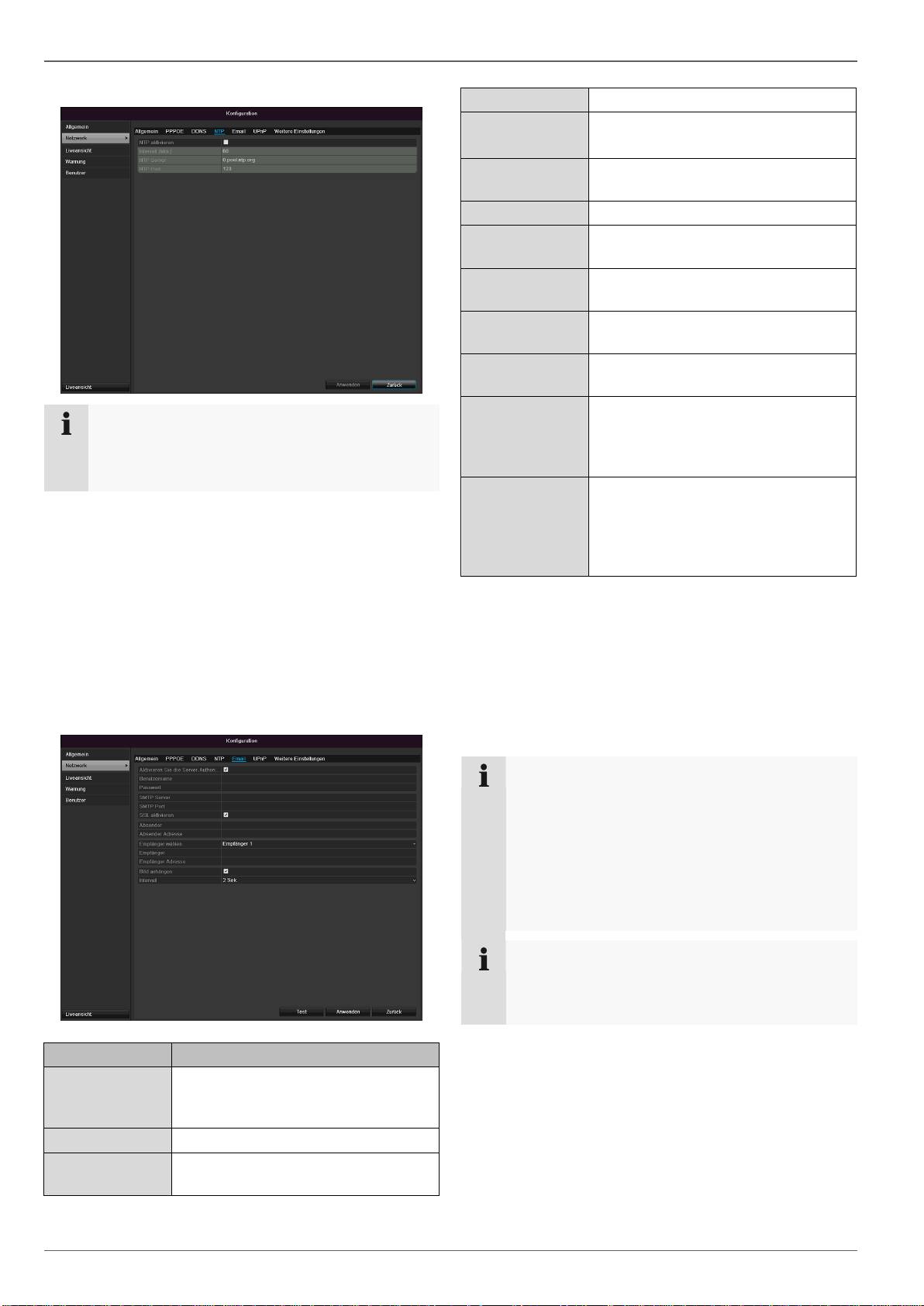

NTP
29
Hinweis
Der Rekorder kann die Uhrzeit mit einem externen
Server synchronisieren. Dafür stehen mehrere
Serveradressen im Internet zur Verfügung.
1.
Aktivieren Sie die ‚Checkbox’ NTP und geben Sie
an, nach welcher Zeitspanne die Synchronisation er-
neut erfolgen soll. Geben Sie die IP-Adresse des
NTP Servers sowie den NTP-Port ein.
2.
Übernehmen Sie Ihre Daten mit Anwenden.
Bei einem Alarm kann das Gerät eine Nachricht per
Email versenden. Geben Sie hier die Email-Konfiguration
ein.
Parameter
Einstellung
Aktivieren Sie
Server Authenti-
fizierung
Checkbox aktivieren, wenn eine
Anmeldung am Server des Internet-
Providers erfolgt
Benutzername
Mail-Konto beim Provider
Passwort
Passwort, mit dem das Email-Konto
geschützt ist
SMTP Server
SMTP-Server-Adresse des Providers
SMTP Port
Geben Sie den SMTP-Port an
(Standardmäßig: 25)
SSL aktivieren
‚Checkbox’ aktivieren, um die Email-
Verschlüsselung zu aktivieren
Absender
Absendername
Absender
Adresse
Die zum Email-Konto gehörende
Email-Adresse
Empfänger
wählen
Wählen Sie drei mögliche Empfän-
ger aus, die die Email erhalten sollen
Empfänger
Geben Sie hier den Namen des
Empfängers ein
Email Adresse
Geben Sie die Email-Adresse des
Empfängers ein
Bild anhängen
‚Checkbox’ aktivieren, wenn zusätz-
lich zur Email Aufnahmen der Kame-
ra als Foto-Dateien gesendet wer-
den sollen
Intervall
Wählen Sie eine Auslösezeit zwi-
schen 2 bis 5 Sekunden. Die Bilder
werden erst versandt, wenn über
den definierten Zeitraum Bewegung
detektiert wurde.
1.
Geben Sie die Parameter der Email-
Benachrichtigung ein.
2.
Klicken Sie dann auf Test, um testweise eine Email
zu versenden.
3. Wenn Ihre Eingaben korrekt sind und Sie eine Be-
stätigungsmail erhalten haben, drücken Sie auf An-
wenden.
Hinweis
Das Gerät sendet eine Email an den eingerichte-
ten Empfänger.
Falls diese Email nicht beim Empfänger ankommt,
überprüfen Sie die Einstellungen und korrigieren
Sie diese.
Überprüfen Sie ggf. die Junk-Mail-Einstellungen
Ihres Mail-Clients.
Hinweis
Benutzen Sie aus Kompatibilitätsgründen nur E-
Mail Clients, bei denen eine Einwahl über SMTP
möglich ist.

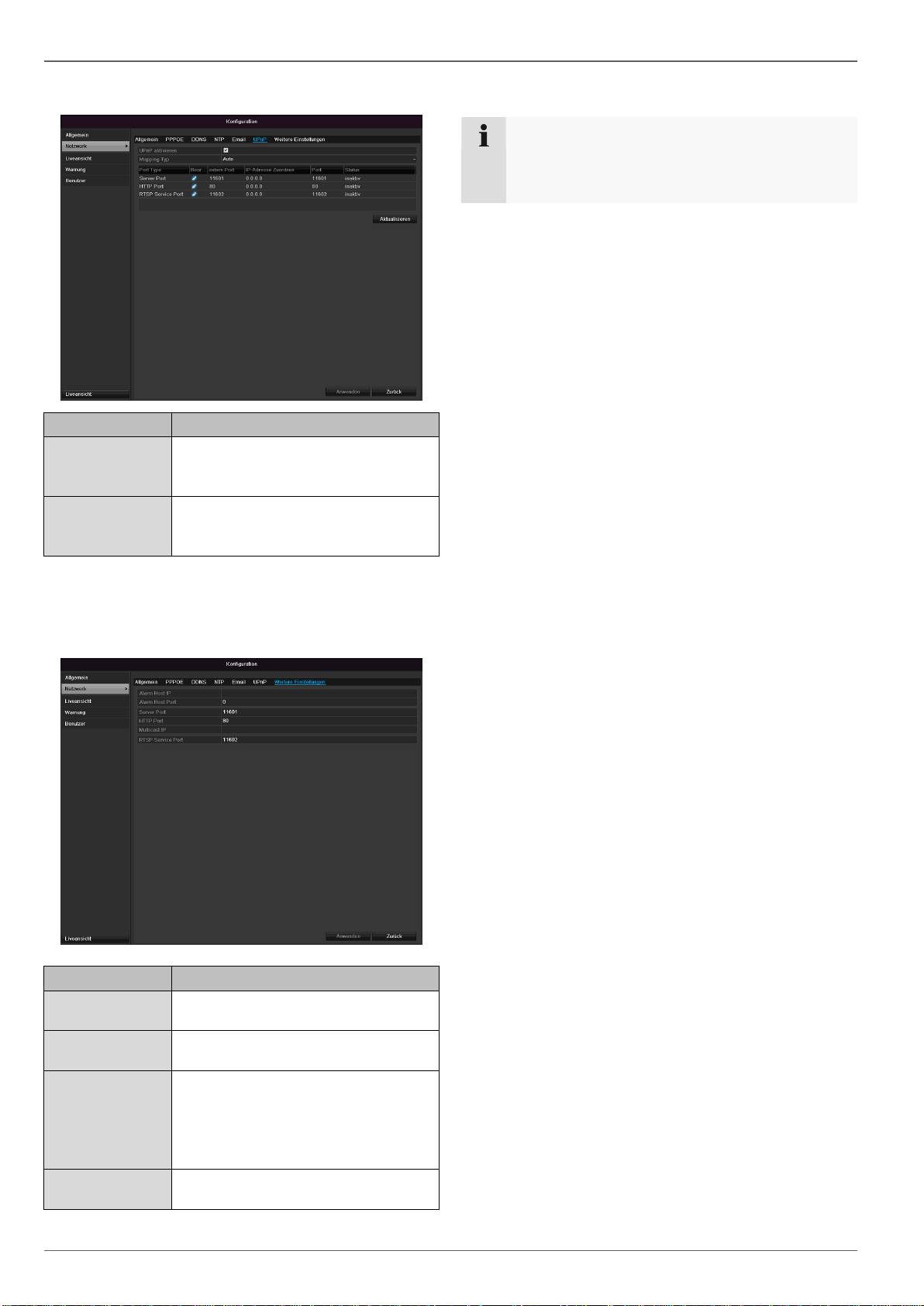

Konfiguration
UPnP
30
Parameter
Einstellung
UPnP aktivieren
Checkbox aktivieren, um die Sicht-
barkeit in einem IP-Netzwerk zu akti-
vieren.
Mapping Typ
Wählen Sie aus ob die Portweiterlei-
tung automatisch oder manuell erfol-
gen soll.
Bestätigen Sie die Einstellungen mit einem Klick auf An-
wenden und verlassen Sie das Menü mit zurück.
Weitere Einstellungen
Parameter
Einstellung
Server Port
Port für Datenkommunikation (Stan-
dardgemäß: 8000)
HTTP Port
Port des Webservers (Standardge-
mäß: 80)
Multicast IP-
Adresse
Sie können zur Traffic-Minimierung
hier auch die Multicast IP eingeben.
Die IP-Adresse muss mit der in der
Videoüberwachungssoftware über-
einstimmen.
RTSP Service
Port
Geben Sie den RTSP-Port an
(Standardmäßig 554)
Hinweis
Server Port 8000 sowie HTTP Port 80 sind die
Standard-Ports für Remote Clients bzw. Remote
Internetbrowser Zugang.
Konfiguration
Warnung
Für folgende Fehlertypen können Sie eine Warnung aus-
lösen:
HDD Voll
HDD Fehler
Netzwerk getrennt
IP Konflikt
Illegales Anmelden
Video Ein-/ Ausgangssignal ungleich
Aufnahme Fehler
31
Parameter
Benachrichtigungen
Audio Warnung
Das Gerät gibt wiederholt
einen Signalton aus
E-Mail senden
es wird eine Email an eine
spezifizierte Mail-Adresse
gesendet. Siehe S. 29

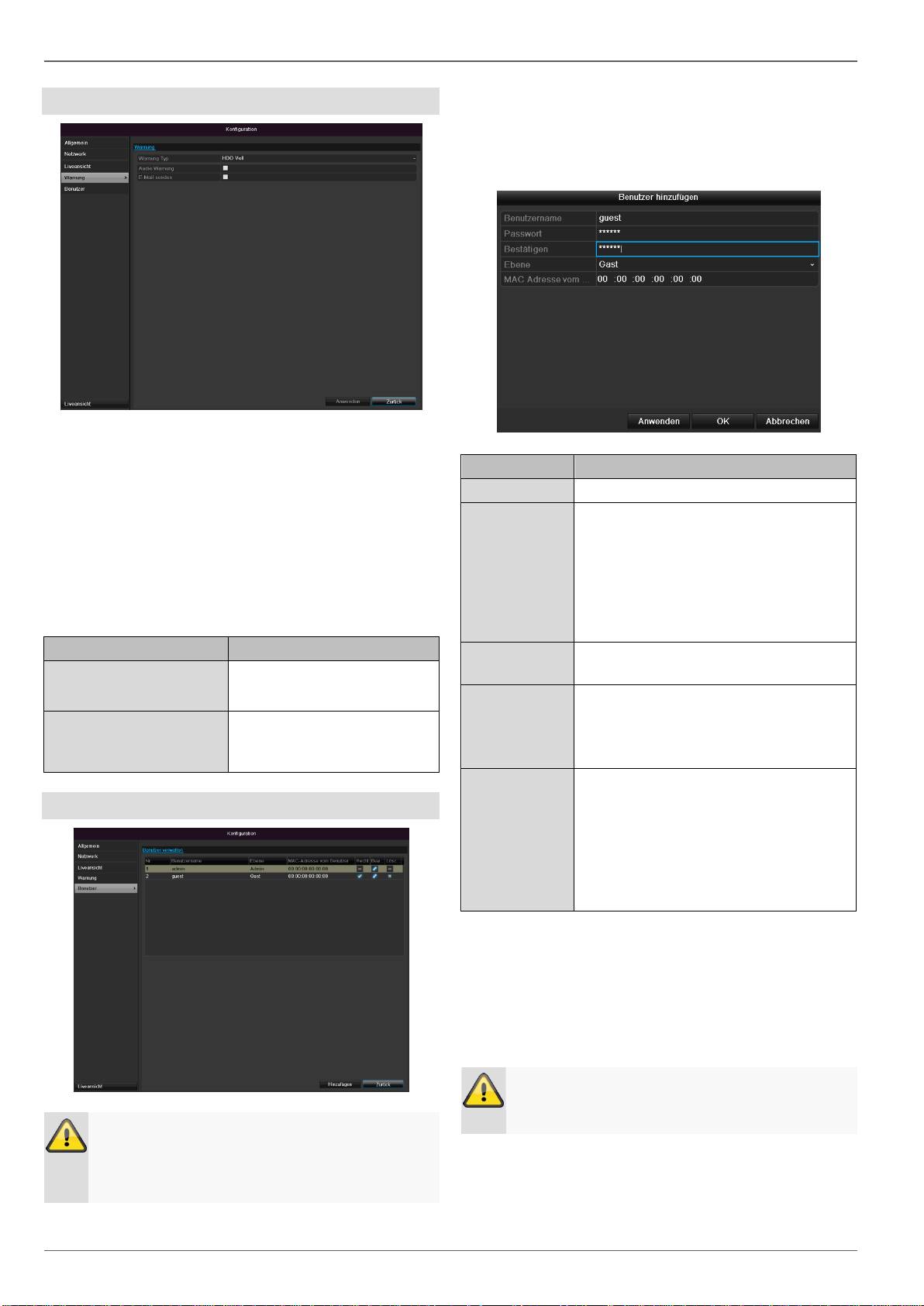

Benutzer
Warnung
Notieren Sie sich das Admin-Passwort.
Voreingestellt ist
„1 2 3 4 5“.
In der Benutzer-Verwaltung können Sie neue Benutzer
hinzufügen, löschen oder die bestehenden Einstellungen
ändern.
1.
Um einen neuen Benutzer hinzuzufügen, wählen Sie
Hinzufügen.
Parameter
Einstellung
Benutzername
Eindeutige Kennzeichnung
Passwort
Zugangscode zum Gerät, zur Geräte-
verwaltung
Hinweis: wechseln Sie Passwörter re-
gelmäßig, verwenden Sie Kombinatio-
nen aus Buchstaben, Zahlen etc., no-
tieren Sie Passwörter an einem ge-
schützten Ort.
Bestätigen
Zugangscode zur Sicherheit erneut
eingeben
Level
WICHTIG:
Beim Level Betreiber können mehr
Rechte als beim Level Gast eingestellt
werden.
Benutzer MAC
MAC-Adresse des Netzwerkadapters
des vom jeweiligen Benutzer verwen-
deten PCs
Hinweis:
Dies beschränkt den Zugriff auf den
PC, dessen MAC-Adresse hier einge-
geben wurde!
2.
Geben Sie den Namen und das Passwort ein und
bestätigen Sie die Passworteingabe im Feld darun-
ter.
3.
Wählen Sie den Level und geben Sie die MAC-
Adresse an.
4. Bestätigen Sie die Einstellungen mit einem Klick OK.
Warnung
Beachten Sie nachfolgende Hinweise zur Vergabe
der Zugriffsberechtigungen.
Konfiguration
Einstellung der Rechte
Steuern Sie die Zugriffsrechte des Benutzers, indem Sie
auf das „Recht“-Symbol klicken. Es können nur Zugriffs-
daten von manuell hinzugefügten Benutzern geändert
werden:
32
Hinweis
Der Benutzer kann lokal, d.h. am Gerät Einstel-
lungen vornehmen oder Parameter ändern.
Der Benutzer kann/darf über die Netzwerkverbin-
dung auf das Gerät zugreifen.
Im TAB Kamera wird die Berechtigung auf den
Zugriff zu einzelnen Kameras (über Netzwerk oder
lokal) eingestellt.
Parameter
Einstellung
Lokale Kon-
figuration
Lokale Protokoll Suche
Lokale Parameter Einstellungen
Erweiterte Einstellungen
Lokal Herunterfahren / Neustart
Kamera Kon-
figuration
Kamera Rechte:
Remote Live Ansicht
Lokal Manuelle Steuerung
Remote Manuelle Steuerung
Lokale Wiedergabe
Remote Wiedergabe
Lokaler Videoexport
Warnung
Ändern Sie die allgemeinen Einstellungen des
Benutzers (Name, Passwort, Level, MAC-
Adresse) mit einem Klick auf das „Bearbeiten“-
Symbol oder in dem TAB „Passwort ändern“.
Kamera
Kamera
OSD
Wählen Sie bei “Kamera“ den zu bearbeitenden Kamer-
akanal aus.
33
Kamera
Auswahl des zu bearbeitenden
Kamerakanals
Name
Vergabe des Kameranamens
Name anzeigen
Anzeigen des Kameranamens in
der Liveansicht aktivie-
ren/deaktivieren
Datum anzeigen
Anzeigen des Datums in der
Liveansicht aktivie-
ren/deaktivieren
Woche anzeigen
Anzeige der Kalenderwoche bei
der Wiedergabesuche
Datum Format
Auswahl der Anzeigeart des Da-
tums bei der Wiedergabesuche
Zeit Format
Auswahl der Anzeigeart der Uhr-
zeit bei der Wiedergabesuche
Anzeige Modus
Einstellungen bezüglich der Dar-
stellung des Kameranamens und
des Datums
Wählen Sie bei “Kamera“ den zu bearbeitenden Kamer-
akanal aus.
Passen Sie bei “Modus“ das Kamerabild mithilfe von ein-
gerichteten Einstellungen oder mithilfe von benutzerdefi-
nierter Einstellungen den Lichtverhältnissen an.
Bewegung
Wählen Sie bei “Kamera“ den zu bearbeitenden Kamer-
akanal aus.
Setzen Sie den Haken bei Bewegungserkennung.
+
Hinweis
Um mithilfe der Bewegungserkennung aufzuneh-
men, müssen Sie den Zeitplan unter Aufzeich-
nung (s.S. 37) einrichten.

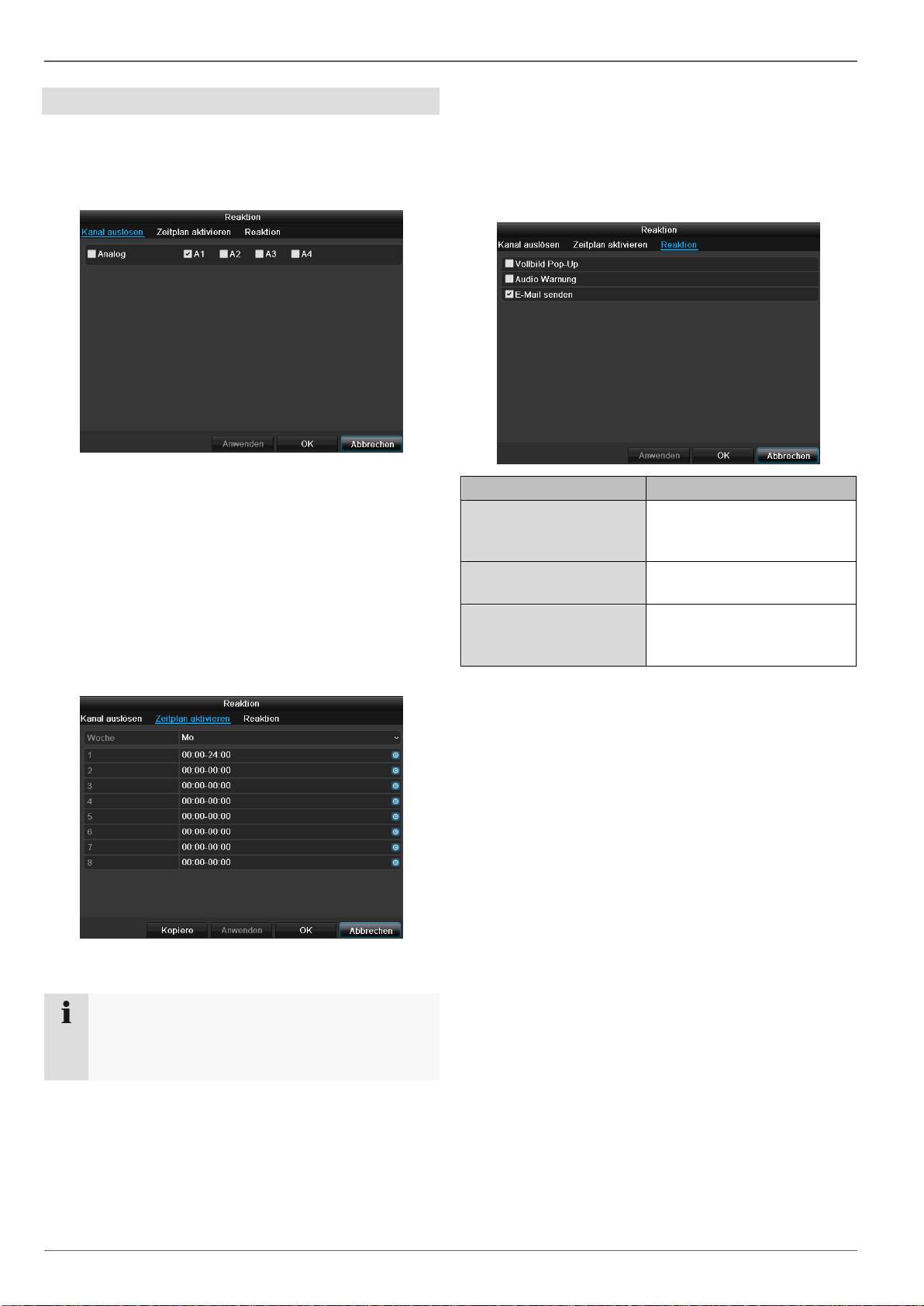

Kamera
Reaktion
Kanal auslösen
Bei Klicken auf „Reaktion“ erscheint der TAB Kanal aus-
lösen (nur bei Bewegungserkennung):
Wählen Sie einen oder mehrere Kamerakanäle aus, die
im Alarmfall eine Reaktion ausführen sollen.
Bestätigen Sie die Einstellungen mit einem Klick auf An-
wenden und verlassen Sie das Menü mit OK.
Zeitplan
Wählen Sie den TAB Zeitplan.
Stellen Sie hier ein, zu welchen Uhrzeiten die im TAB
Reaktion eingestellten Reaktionen auslösen sollen.
1. Wählen Sie den Tag und geben Sie den Zeitplan ein.
34
Hinweis
Sie können maximal 8 Zeitraster definieren, je-
weils von 00:00 – bis 00:00; die Zeiten der einzel-
nen Raster dürfen sich nicht überlappen.
Reaktion
Wählen Sie den TAB Reaktion.
Hier können Sie Verhaltensweise des Rekorders bei ei-
nem Event (z.B. Bewegung erkannt) per Klick in die je-
weilige Checkbox konfigurieren.
2. Wählen Sie bei Kopiere ob die Einstellung für alle
Tage der Woche und den Urlaubseinstellungen
übernommen werden soll.
3. Bestätigen Sie die Einstellungen mit einem Klick auf
Anwenden und verlassen Sie das Menü mit OK.
Parameter
Benachrichtigungen
Vollbild Pop-Up
Die Kamera wird in der
Liveansicht als Vollbild dar-
gestellt
Audio Warnung
Das Gerät gibt wiederholt
einen Signalton aus
E-Mail senden
es wird eine Email an eine
spezifizierte Mail-Adresse
gesendet. Siehe S. 29
Bestätigen Sie die Einstellungen mit einem Klick auf
Anwenden und verlassen Sie das Menü mit OK.

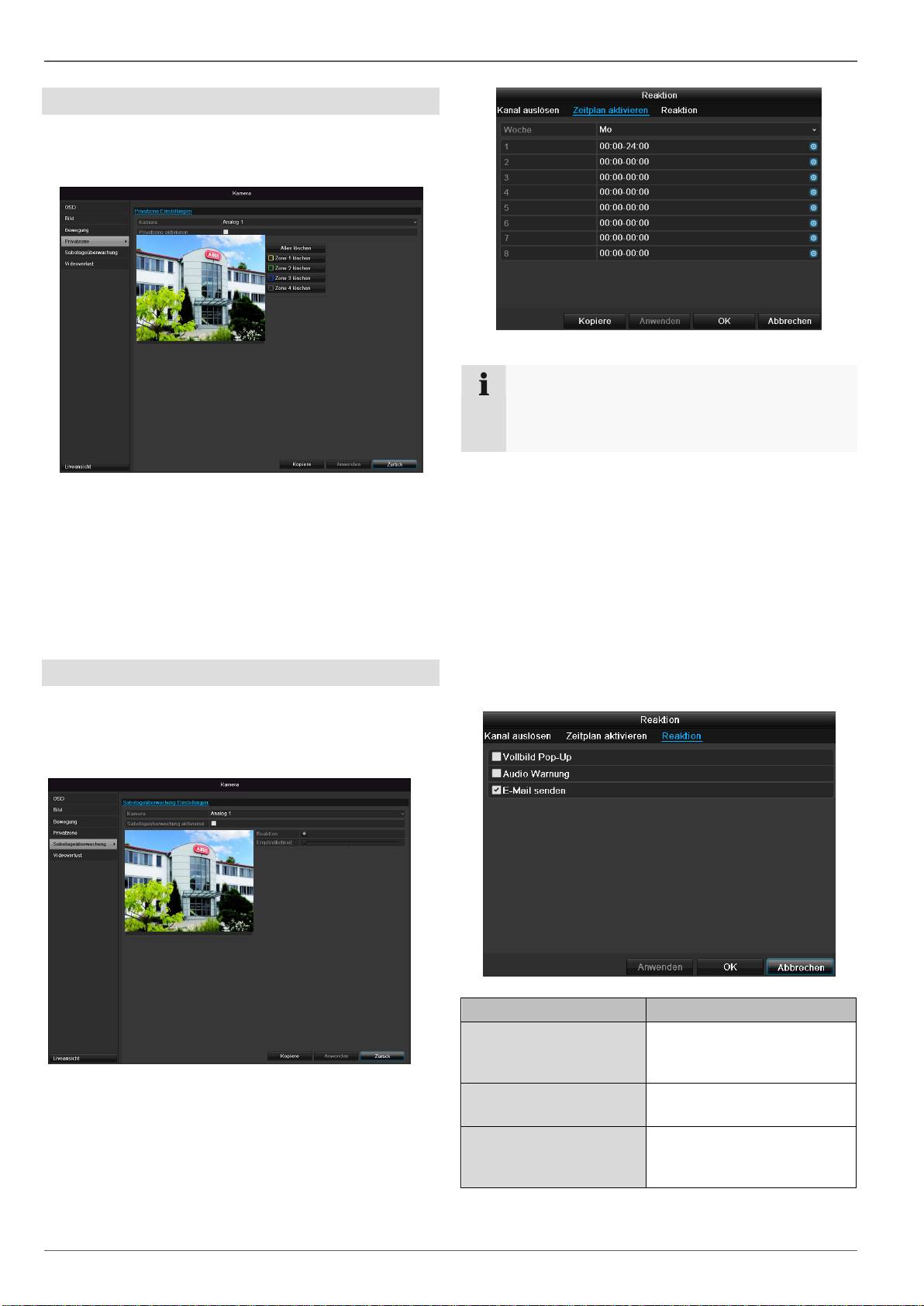

Kamera
Privatzone
Wählen Sie bei “Kamera“ den zu bearbeitenden Kamer-
akanal aus.
Setzen Sie den Haken bei Privatzone aktivieren.
1. Wählen Sie den Tag und geben Sie den Zeitplan ein.
1. Markieren Sie mit der Maus bis zu vier Privatzonen-
bereiche.
2. Wählen Sie bei Kopiere ob die Einstellung für alle
Kameras übernehmen werden soll.
3. Bestätigen Sie die Einstellungen mit einem Klick auf
Anwenden und verlassen Sie das Menü mit OK.
Sabotageüberwachung
Wählen Sie bei “Kamera“ den zu bearbeitenden Kamer-
akanal aus.
Setzen Sie den Haken bei Sabotageüberwachung akti-
vieren.
Zeitplan
Wählen Sie den TAB Zeitplan.
Stellen Sie hier ein, zu welchen Uhrzeiten die im TAB
Reaktion eingestellten Reaktionen auslösen sollen.
35
Hinweis
Sie können maximal 8 Zeitraster definieren, je-
weils von 00:00 – bis 00:00; die Zeiten der einzel-
nen Raster dürfen sich nicht überlappen.
2. Wählen Sie bei Kopiere ob die Einstellung für alle
Tage der Woche und den Urlaubseinstellungen
übernommen werden soll.
3. Bestätigen Sie die Einstellungen mit einem Klick auf
Anwenden und verlassen Sie das Menü mit OK.
Reaktion
Wählen Sie den TAB Reaktion.
Hier können Sie Verhaltensweise des Rekorders bei ei-
nem Event (z.B. Bewegung erkannt) per Klick in die je-
weilige Checkbox konfigurieren.
Parameter
Benachrichtigungen
Vollbild Pop-Up
Die Kamera wird in der
Liveansicht als Vollbild dar-
gestellt
Audio Warnung
Das Gerät gibt wiederholt
einen Signalton aus
E-Mail senden
es wird eine Email an eine
spezifizierte Mail-Adresse
gesendet. Siehe S. 29
Kamera
Bestätigen Sie die Einstellungen mit einem Klick auf
Anwenden und verlassen Sie das Menü mit OK.

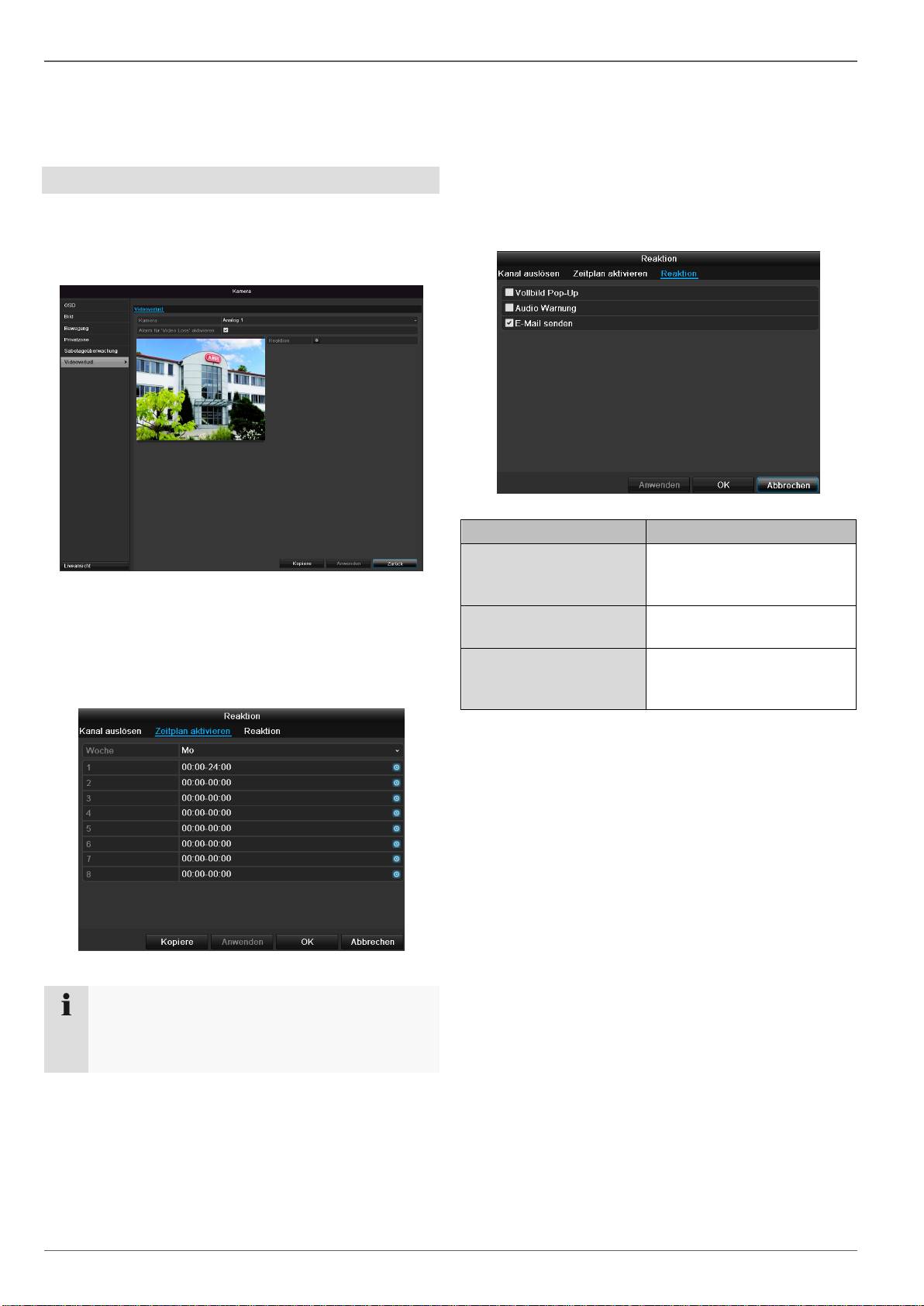

Videoverlust
Wählen Sie bei “Kamera“ den zu bearbeitenden Kamer-
akanal aus.
Setzen Sie den Haken bei Alarm für „Video Loss“ aktivie-
ren.
Zeitplan
Wählen Sie den TAB Zeitplan.
Stellen Sie hier ein, zu welchen Uhrzeiten die im TAB
Reaktion eingestellten Reaktionen auslösen sollen.
1. Wählen Sie den Tag und geben Sie den Zeitplan ein.
36
Hinweis
Sie können maximal 8 Zeitraster definieren, je-
weils von 00:00 – bis 00:00; die Zeiten der einzel-
nen Raster dürfen sich nicht überlappen.
3. Bestätigen Sie die Einstellungen mit einem Klick auf
Anwenden und verlassen Sie das Menü mit OK.
Reaktion
Wählen Sie den TAB Reaktion.
Hier können Sie Verhaltensweise des Rekorders bei ei-
nem Event (z.B. Bewegung erkannt) per Klick in die je-
weilige Checkbox konfigurieren.
2. Wählen Sie bei Kopiere ob die Einstellung für alle
Tage der Woche und den Urlaubseinstellungen
übernommen werden soll.
Parameter
Benachrichtigungen
Vollbild Pop-Up
Die Kamera wird in der
Liveansicht als Vollbild dar-
gestellt
Audio Warnung
Das Gerät gibt wiederholt
einen Signalton aus
E-Mail senden
es wird eine Email an eine
spezifizierte Mail-Adresse
gesendet. Siehe S. 29
Bestätigen Sie die Einstellungen mit einem Klick auf
Anwenden und verlassen Sie das Menü mit OK.
Aufzeichnung
Aufzeichnung
Einrichten
Öffnen Sie das Hauptmenü und klicken Sie auf Aufzeich-
nung:
Zeitplan
Mittels des Zeitplans werden die Aufzeichnungszeiten
bzw. „Auslöser“ (Aufzeichnungstyp) für die Kameras ein-
gerichtet.
37
Hinweis
Da sich die Einstellungen für die TABs Aufzeich-
nung und Sofortbild nicht unterscheiden, werden
diese nur einmal aufgeführt.
Im OSD sehen Sie von links nach rechts die Stunden des
jeweiligen Tages (die von oben nach unten angeordnet
sind). Rechts der Anzeige sehen Sie die farbige Legen-
de, d.h. im eingerichteten Zeitplan werden die Aufzeich-
nungszeiträume farblich der getroffenen „Auslöser“ sprich
Aufzeichnungstypen angezeigt.
Farbsymbol
Legende
Blau
Dauer: Zeitraum in Stunden
Gelb
Bewegungserkennung
Grau
Keine Auswahl
1. Definieren Sie im Pulldown-Menü bei ‚Zeitplan’ den
einzustellenden Tag.
2. Aktivieren/deaktivieren Sie ‚Ganzen Tag’. Ist Gesam-
ter Tag aktiv, können keine definierten Zeiten einge-
geben werden, die Einstellung gilt dann für den ge-
samten Tag.
3. Wenn Sie zeitabhängige Einstellungen treffen wollen,
deaktivieren Sie ‚Ganzen Tag’.
4. Geben Sie im Pulldown-Menü ‚Typ’ die Art der Auf-
zeichnung an:
Dauer
Bewegung
5. Sie können bei zeitabhängiger Einstellung maximal 8
Zeitraster definieren, jeweils von 00:00 – bis 00:00;
die Zeiten der einzelnen Raster dürfen sich nicht über-
lappen.
Wählen Sie die Kamera aus und klicken Sie auf die
Checkbox Zeitplan aktivieren.
Klicken Sie auf Bearbeiten, um die Art und Dauer
des Zeitplanes zu bestimmen.
Hinweis
Mit ‚Dauer’ definieren Sie Zeitfenster, in denen
aufgezeichnet wird.
Der andere „Auslöser“ wie Bewegungserkennung
schaltet nur bei Eintreten dieses „Auslöser“ die
Aufzeichnung ein.
Auf Kopiere können Sie diese Einstellung für andere
Tage oder die gesamte Woche übernehmen.
4.
Beenden Sie Ihre Einstellungen im Aufzeichnungs-
bildschirm mit Anwenden und anschließend OK.
Anwendungsbeispiel
Es soll von 11:00 - 07:00 Uhr aufgezeichnet wer-
den. Hierzu müssen 2 Zeitzonen eingerichtet wer-
den:
1. 11:00 - 24:00
2. 00:00 - 07:00

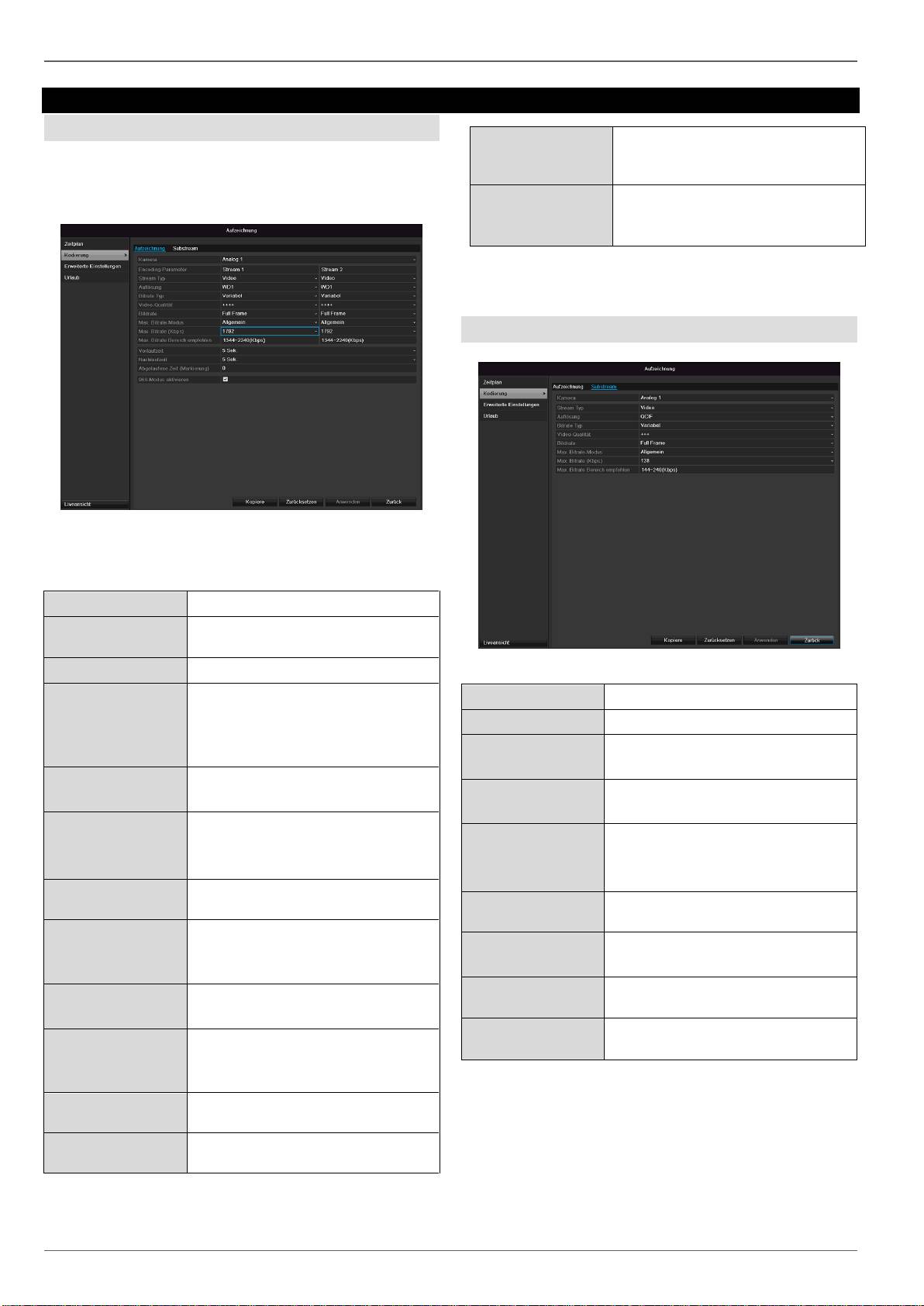

Kodierung
Kodierung
TAB Aufzeichnung
Mittels des Zeitplans werden die Aufzeichnungszeiten
bzw. „Auslöser“ (Aufzeichnungstyp) für die Kameras ein-
gerichtet.
In diesem Untermenü stehen Ihnen folgende Einstel-
lungsmöglichkeiten zur Verfügung:
38
Kamera
Einzustellende Kamera
Encoding Para-
meter
Einzustellender Stream
Stream Typ
Vordefinierter Stream Video
Auflösung
Auto, WD1(960x480)
4CIF(704x576),
2CIF(704 x 288), CIF(352x288),
QCIF(176x144)
Bitrate
Auswahl einer variablen bzw.
konstanten Bitrate
Videoqualität
verschiedene Qualitätsstufen
+++: mittlere Qualität
++++++: hohe Qualität
Bildrate
Einstellungen der Bildrate für den
Stream
Max. Bitrate-
Modus
Auswahl des Modus für die Ein-
stellungen der Bitrate
Benutzerdef. (32 – 3072)
Max. Bitrate
(Kbps)
Einstellungen der maximalen Bit-
rate
Max. Bitrate Be-
reich empfohlen
Empfohlene Bitrate in Abhängig-
keit der eingestellten Auflösung,
Bildrate, etc.
Vorlaufzeit
Zeit in Sekunden, die vor einem
Alarm aufgezeichnet wird
Nachlaufzeit
Zeit in Sekunden, die nach einem
Alarm aufgezeichnet wird
Bestätigen Sie die Einstellungen mit einem Klick auf An-
wenden und verlassen Sie das Menü mit OK.
TAB Substream
Folgende Parameter sind einstellbar:
Kamera
Einzustellende Kamera
Stream Typ
Vordefinierter Stream Video
Auflösung
Auto, 4CIF(704x576),
CIF(352x288), QCIF(176x144)
Bitrate Typ
Auswahl einer variablen bzw.
konstanten Bitrate
Video-Qualität
verschiedene Qualitätsstufen
+++: mittlere Qualität
++++++: hohe Qualität
Bildrate
Einstellungen der Bildrate für den
Stream
Max. Bitrate-
Modus
Allgemein,
Benutzerdef. (32 - 3072
Max. Bitrate
(Kbps)
Anzeige der maximalen Bitrate
Max. Bitrate Be-
reich empfohlen
192~320 (Kbps)
Bestätigen Sie die Einstellungen mit einem Klick auf An-
wenden und verlassen Sie das Menü mit Zurück.
Abgelaufene Zeit
markieren
Einstellung der längsten Aufbe-
wahrungszeit für aufgezeichnete
Dateien.
960-Modus akti-
vieren
Aktiviert:
Aufzeichnung mit WD1 Auflösung
möglich.
Kodierung
Erweiterte Einstellung
39
Überschreiben
Legen Sie fest, ob bei voller Fest-
platte ältere Aufzeichnungen
überschrieben werden sollen.
Bestätigen Sie Ihre Einstellungen mit Anwenden und
OK.

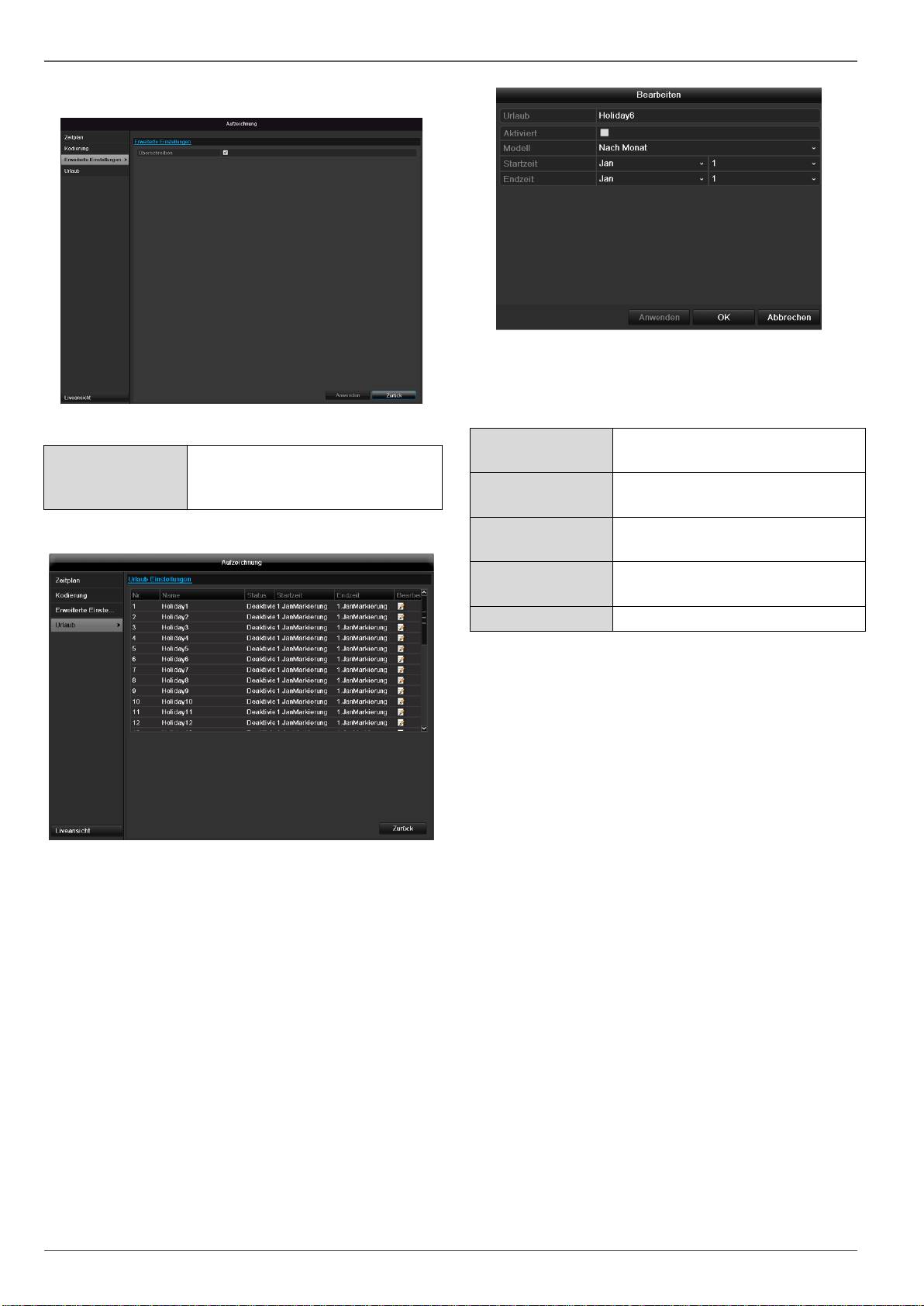

Urlaub
In diesem Untermenü können 32 verschiedene Aufzeich-
nungseinstellungen für Urlaub oder Feiertage getroffen
werden.
Um diese Einstellungen zu treffen klicken Sie auf das
„Bearbeiten“-Symbol.
Urlaub
Manuelle Namenseingabe des Ur-
laubs oder des Feiertags
Aktiviert
Aktivieren, bzw. deaktivieren des
eingestellten Urlaubs
Modell
Nach Datum / Nach Woche /
Nach Monat
Startzeit
Auswahl des Anfangsda-
tums/Anfangszeit
Endzeit
Auswahl des Enddatums/Endzeit
HDD
HDD
Festplatten
40
Hinweis
Das Gerät kann eine 2,5 Zoll SATA-Festplatte
verwalten.
Bevor Sie mit dem Gerät Aufzeichnungen durch-
führen können, muss die eingebaute Festplatte
„initialisiert“ werden. Erst dann erkennt das Gerät
die Festplatte.
Warnung
Sämtliche Daten einer Festplatte werden beim Ini-
tialisieren gelöscht!
Sorgen Sie rechtzeitig für eine Datensicherung.
Festplatte einbauen
1.
Trennen Sie das Gerät vom Stromnetz und Öffnen
Sie die Abdeckung.
2.
Beachten Sie ESD-Vorschriften beim Umgang mit
elektronischen Geräten, stellen Sie sicher, dass Sie
geerdet sind.
3.
Öffnen Sie das Gehäuse nicht in Räumen mit Tep-
pich oder anderen elektrostatisch aufladbaren Belä-
gen.
4.
Vermeiden Sie Körperkontakt mit sämtlichen Bautei-
len auf der Platine.
Warnung
Sollten Sie zu den Anweisungen Fragen haben
oder Ihnen diese nicht helfen, wenden Sie sich bit-
te vertrauensvoll an Ihren Facherrichter.
5.
Bauen Sie die Festplatte ein und stellen Sie die An-
schlüsse her.
6.
Parameter der Festplattenverwaltung
Bringen Sie das Gehäuse wieder an und verbinden
Sie das Gerät mit dem Stromnetz.
Klicken Sie im Menü auf „HDD“, um Einstellungen be-
züglich der Festplattenverwaltung zu treffen.
HDD Information
Beschreibung
Nr
zeigt die interne Anschlussnummer
Kapazität
Festplattenspeicher in GB
Status
zeigt den aktuellen Status der
Festplatten:
Uninitialisiert
Normal
Fehlerhaft
Schlafend (=Standby)
Eigenschaften
Nur lesen: Schreibschutz
Lesen/Schreiben: Lesen und
schreiben
Typ
Lokal: Gerätefestplatte
NFS: Netzwerkfestplatte
Vermeiden Sie nach Möglichkeit
den Einsatz der NFS-Speicherung
aufgrund von eventuell auftreten-
den Kompatibilitätsproblemen
Verf. Speicher
zeigt ungefähr den für Aufzeich-
nungen freien Speicherplatz
Löschen
Entfernen der Festplatte
1.
Wählen Sie die Festplatte aus, indem Sie die
Checkbox aktivieren.
2.
Starten Sie den Vorgang, indem Sie auf Init. klicken.
3.
Bestätigen Sie die Sicherheitsabfrage mit OK.
4.
Der Statusbalken zeigt den Fortschritt der Initialisie-
rung.
5.
Nach Beendigung des Vorgangs erscheint die Fest-
platte.
Hinweis
Sollte die installierte Festplatte nicht angezeigt
werden, überprüfen Sie die Anschlüsse.
HDD
Festplatteneinstellungen der Kameras
Klicken Sie auf das Untermenü „Erweiterte Einstellun-
gen“.
Modus: Speicher
41
Kamera
Auswahl des zu bearbeitenden
Kamerakanals
Benutzter Spei-
cher Video
Dateigröße einer Aufzeichnungs-
datei
HDD Kapazität
(GB)
Festplattenspeicher in GB
Max. Kapazität
(GB) für Auf-
zeichnung
Legen Sie die maximale Auf-
zeichnungsgröße auf der Fest-
platte pro Kamera fest.
Klicken Sie auf das Untermenü „S.M.A.R.T“.
In diesem Untermenü haben Sie die Möglichkeit ihre
Festplatte auf Fehler zu prüfen.
1. Wählen Sie bei Kopiere ob die Einstellung für alle
Kamras übernehmen werden soll.
2. Bestätigen Sie die Einstellungen mit einem Klick auf
Anwenden und verlassen Sie das Menü mit OK.
die Festplattengruppe gespeichert werden sollen.
3. Klicken Sie auf Anwenden und bestätigen Sie den
Neustart im nächsten Fenster mit OK.
S.M.A.R.T
HDD
Auswahl der zu bearbeitenden
Festplatte
Selbsttest-Status
Zeigt den Status des aktuellen
Selbsttests an.
Selbsttesttyp
Wählen Sie den Typ für den
Selbsttest aus.
Kurztest / Expanded Test/
Transport Test
S.M.A.R.T
Klicken Sie das Icon an um den
Selbsttest zu starten
Temperatur (°C)
Anzeige der Festplattentemperatur
Einschalten
(Tage)
Anzeige der Betriebstage der Fest-
platte
Selbst-
Evaluierung
Statusanzeige der Selbstevaluie-
rung
Komplete Aus-
wertung
Statusanzeige der Auswertung
Bestätigen Sie die Einstellungen mit einem Klick auf An-
wenden und verlassen Sie das Menü mit OK.
Achtung:
Wenn nur eine Festplatte installiert ist, und
diese den Status „Nur lesen“ erhält, kann das
Gerät keine Aufzeichnungen durchführen!
Festplattenstatus überprüfen
Sie können den Status jeder Festplatte im Menü Wartung
prüfen. In den Log-Daten werden die SMART-
Informationen gespeichert (Self-Monitoring, Analysis and
Reporting Technology).
Rufen Sie dazu die Logdatei auf und suchen Sie
nach Informationen/S.M.A.R.T. Festplatte. Festplat-
tenalarme einrichten
Sie können Alarme festlegen, die Sie über Festplat-
tenfehler informieren.
Rufen Sie dazu Warnung im Menü Einstellungen auf.
Panikaufzeichnung
Panikaufzeichnung
Aufzeichnung
Drücken Sie die REC-Taste oder gehen Sie im Haupt-
menü auf Panikaufzeichnung, um eine manuelle Bild-
/Video- Aufzeichnung zu starten.
Klicken Sie auf das Untermenü Aufzeichnung.
42
Analog
Auswahl der Einstellungen für
alle Kameras
Klicken Sie auf „Off“ bzw. „on“
um die Einstellungen zu än-
dern.
„On grün“
Aufzeichnung nach Zeitplan,
On gelb:
Aufzeichnung durch manuelle
Bedienung
Off rot:
Keine Aufzeichnung
Dauer
Klicken Sie das Zeichen um die
Daueraufzeichnung für alle Ka-
näle für den ganzen Tag zu ak-
tivieren.
Klicken Sie „Ja“ um die Aus-
wahl zu bestätigen.
Bewegungserkennung
Klicken Sie das Zeichen um die
Bewegungserkennung für alle
Kanäle für den ganzen Tag zu
aktivieren.
Klicken Sie „Ja“ um die Aus-
wahl zu bestätigen.
Wiedergabe

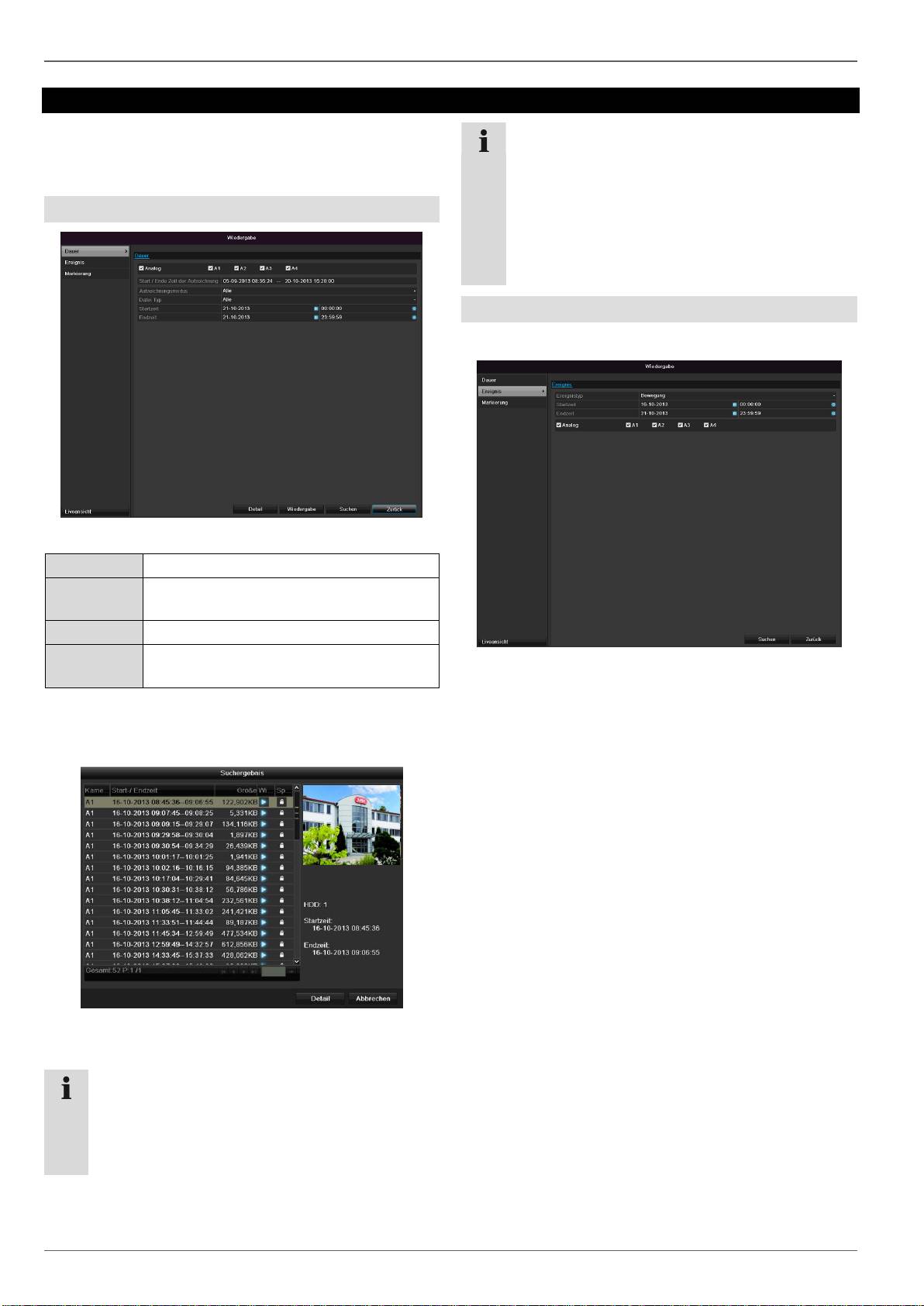

Wiedergabe
Drücken Sie im Hauptmenü auf Einstellungen und an-
schließend auf Wiedergabe, um Videoaufzeichnungen
nach einem Ereignis oder einer Markierung zu suchen
oder um Ihre gespeicherten Bilder ansehen.
Dauer
Folgende Einstellungen stehen zur Verfügung:
43
Alle / A1-A4
Einzustellende Kamera
Aufzeich-
nungsmodus
Dauer, Bewegungserkennung, Panikauf-
zeichnung, Alle Aufzeichnungen
Datei Typ
Gesperrt, entsperrt, Alle
Startzeit
Endzeit
Geben Sie Datum und Uhrzeit ein
Klicken Sie auf Suche, um Aufzeichnungen nach den
getroffenen Einstellungen zu suchen. Die Ergebnisse
werden dargestellt:
Wählen Sie die Aufzeichnung aus, indem Sie die Zei-
le anklicken und dann auf das Wiedergabe-Symbol.
Hinweis
Im Wiedergabemodus können Sie jederzeit zur Er-
eignissuche zurückkehren, indem sie einen
Rechtsklick ausführen und ‚Video suchen’ auswäh-
len.
Hinweis
Das Untermenü ‚Markierung’ ist fast identisch mit
obrig beschriebenem Menü und wird daher nicht
separat aufgeführt.
Im Untermenü ‚Markierung’ wird nicht nach Auf-
zeichnungsart sondern nach der Bezeichnung o-
der einem Schlüsselwort des Namens der Markie-
rungen gesucht.
Ereignis
Klicken Sie auf den Untermenü „Ereignis“.
Es wird eine Liste mit allen Ereignistypen angezeigt.
Wählen Sie bei ‚Ereignistyp’, ob nach Aufnahmen bei
Bewegung (‚Bewegungserkennung’) gesucht werden soll.
Wählen Sie per Aktivieren der Checkbox eine oder meh-
rere Kameras aus.
Klicken Sie auf Suchen.
Wählen Sie auf der erscheinenden Liste eine oder meh-
rere Ereignisaufzeichnungen aus. Klicken Sie auf De-
tails, um genauere Informationen zu den Aufzeichnun-
gen zu erhalten.
Video Export
Video Export
Dauer
44
Hinweis
Die Export-Funktion sichert wichtige Aufzeichnun-
gen auf verbundene, externe Medien wie z.B.
USB-Medien
USB-Festplatte
DVD-Brenner etc.
Bei der Auswahl „Quick Export“ werden alle Auf-
zeichnungen des ausgewählten Zeitraumes expor-
tiert. Hierbei ist zu beachten, dass maximal 24 Stun-
den exportiert werden können.
1.
Geben Sie die Parameter ein.
2.
Klicken Sie auf Suchen, um die Suche zu starten,
der Ergebnisbildschirm wird dargestellt.
Die Dateigröße der einzelnen Aufzeichnung sowie die
Gesamtgrößer aller gefundenen Aufzeichnungen
werden dargestellt.
Beim Klicken auf das „Wiedergabe“-Symbol können
Sie die jeweilige Aufzeichnung ansehen.
Zum Sperren oder Entsperren einer Datei klicken Sie
auf das „Sperren“-Symbol.
3.
Klicken Sie auf Export, um zum Export-Bildschirm
zu gelangen.
1.
Wählen Sie im Pulldown-Menü das verbundene Me-
dium, auf dem die Datensicherung erfolgen soll.
2.
Falls das Medium nicht angezeigt wird, klicken Sie
auf Aktualisieren.
Falls das Medium weiterhin nicht angezeigt wird,
trennen Sie den Anschluss vom Gerät und verbinden
Sie das Medium erneut. Lesen Sie dazu auch die
Ausführungen des Herstellers.
3.
Klicken Sie auf Start, um den Export zu beginnen.
Der Sicherungsfortschritt wird dargestellt.
Hinweis
Nach erfolgter Sicherung können Sie die Daten auf
dem Medium auswählen und mit dem Player (wird
bei der Sicherung mit kopiert) wiedergeben. Damit
überprüfen Sie, ob der Export einwandfrei funktio-
niert hat.
Video Export
Ereignis (Ereignistyp ‚Bewegung’)
Definieren Sie den Zeitraum der zu suchenden Aufnah-
men mithilfe der Auswahlfelder bei „Startzeit“ und „End-
zeit“. Wählen Sie die Kamera mit aktivieren, bzw. deakti-
vieren der Checkbox aus und klicken Sie auf Suchen.
Bei beiden Ereignistypen erscheint nach Betätigen des
Suchen-Buttons folgendes Fenster:
Wählen Sie die zu exportierenden Dateien mit aktivieren,
bzw. deaktivieren der Checkbox aus. Bei „Pre-play“, bzw.
„Post-play“ können Sie die Vor-, bzw. Nachalarmzeit ein-
stellen. Damit können Sie die Länge Ihres Exportvideos
definieren.
Klicken Sie auf Details, um das ausgewählte Video an-
zusehen. Für genauere Informationen zu dem Fenster
Details siehe DAUER (S. 44).
45
Hinweis
Die „Pre-play“- Aufzeichnungen / Voralarmauf-
zeichnungen können nur angesehen werden,
wenn vor dem Alarm aufgezeichnet wurde.
Hinweis
Die Untermenüs „Dauer“ und „Bild“ sind ähnlich
und werden deshalb nicht seperat aufgeführt.
Wartung
Wartung
46
Hinweis
Das Menü dient zur Gerätewartung und sollte nur
von erfahrenen Benutzern bedient werden.
Menü
Einstellung
S.
System Info
Geräteinformationen (Serien-
nummer, Firmwarestatus etc.)
46
Protokoll
Suche
In der Protokoll Suche
(=Logdatei) kann nach be-
stimmten Kriterien z.B. Alarm,
Ausnahme, Bedienung oder In-
formation nach Aufzeichnungen
oder Informationen
(S.M.A.R.T.-Festplattenstatus)
gesucht werden.
46
Import/Export
Einstellungen exportieren, im-
portieren
47
Update
Firmware-Update durchführen
47
Standard
System-Reset
48
Netzwerk
Anzeige der Übertragungs- und
Empfangsrate des Rekorders
48
System Info
Hinweis
Im Informationsmenü werden die technischen Da-
ten des Gerätes sowie Informationen zu den ver-
schiedenen Einstellungen der Kameras, Aufzeich-
nung etc. dargestellt.
Dies ist z.B. hilfreich bei Support-Anfragen.

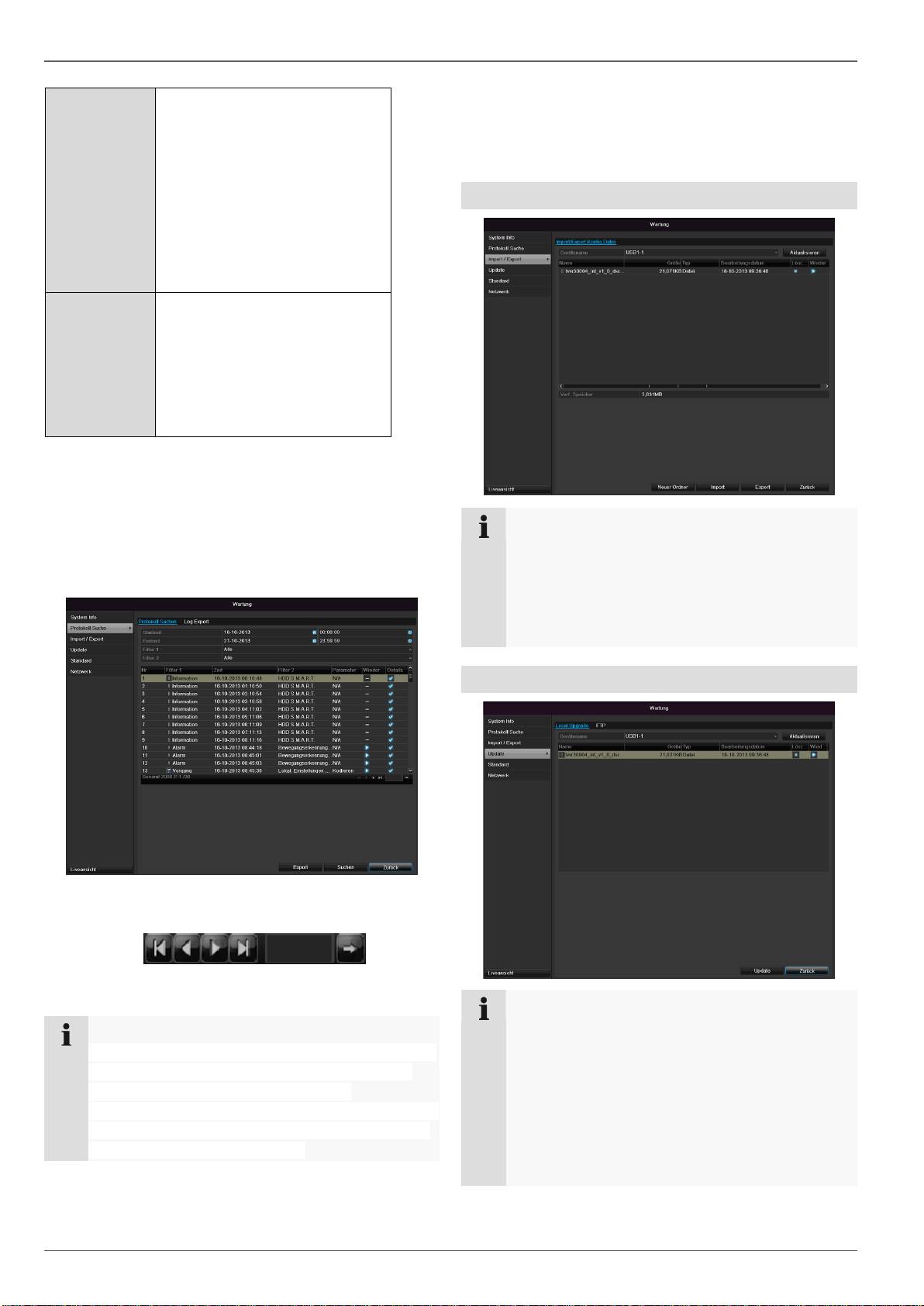

Protokoll Suche
Hinweis
Die Suche nach „Ereignissen“ kann nach folgen-
den Haupttypen/Ereignissen/Parametern erfolgen:
Alle
Alarm
Warnung
Vorgang
Information
Filter1
Filter2
Alle
-
Alarm
Alle
Bewegungserkennung
starten/beenden
Sabotageüberwachung
starten/beenden
Warnung
Alle
Videosignalverlust
Illegales Anmelden
HDD voll
HDD Fehler
IP Konflikt
Netzwerk getrennt
Ausnahme Aufzeichnung
Video Ein-/ausgangsignal
ungleich
Aufzeichnungspuffer
Wartung
47
Vorgang
Alle
Power On
Lokal: Nicht geplantes Her-
unterfahren
Lokal: Herunterfahren,
Neustart, Anmelden, Ab-
melden
Lokal: Einstellungen ändern
Lokal: Update
Lokal: Aufzeichnung starten
Information
Alle
HDD Information
HDD S.M.A.R.T.
Starte Aufnahme
Beende Aufnahme
Abgelaufene Aufzeichnung
löschen
1.
Wählen Sie das Ereignis nachdem Sie im Log su-
chen möchten ein und wählen Sie einen Unterpara-
meter.
2.
Geben Sie Datum und Uhrzeit bei Startzeit und End-
zeit ein, klicken Sie auf Suche.
3.
Das Ergebnis wird dargestellt:
Das Wechseln der Seiten erfolgt durch die Navigati-
onsleiste:
(1) (2) (3) (4) (5) (6)
Hinweis
Zum vorwärts-, bzw. rückwärtsblättern drücken Sie
(3), bzw. (2). Zum Springen zu der ersten, bzw.
letzten Seite drücken Sie (4), bzw. (1).
Um zu einer bestimmten Seitenanzahl zu gelangen
geben Sie diese in das Feld bei (5) ein und bestä-
tigen Sie diese mit Klick auf (6).
Klicken Sie auf das „Wiedergabe“-Symbol, um ggf.
die Aufzeichnung zu dem Ereignis zu starten.
Klicken Sie auf Export, um die Logdatei auf ein USB-
Medium zu sichern.
Import / Export
Klicken Sie auf das „Detail“-Symbol, um genauere In-
formationen zu erhalten.
Hinweis
Die Konfigurationsdaten beinhalten sämtliche Ein-
stellungen des Gerätes, die Sie nach der Inbe-
triebnahme durchgeführt haben. Diese Daten
können auf ein USB-Medium gespeichert werden.
Damit können Sie z.B. ein weiteres Gerät iden-
tisch konfigurieren.
Update
Hinweis
Ein Geräte-Update kann von einem USB-Medium
oder über das Netzwerk per FTP
erfolgen.
Kopieren Sie die Update-Datei mit der Endung
*.mav auf einen USB-Stick in das Hauptver-
zeichnis.
Verbinden Sie den USB-Stick mit einem der
USB-Anschlüsse am Gerät.
Wartung
1. Wählen Sie den USB-Anschluss aus, klicken Sie
ggf. auf Aktualisieren.
2. Wählen Sie die Update-Datei aus, klicken Sie auf
Update.
3. Warten Sie, bis das Gerät einen Neustart durchführt.
48
4.
Prüfen Sie ggf. den Firmware-Stand im Menü War-
tung unter Information.System Reset durchführen
Hinweis
Der Update über FTP funktioniert
wie oben beschrieben: der PC muss sich im
selben lokalen Netzwerk befinden!
Richten Sie einen PC als FTP-Server ein.
Geben Sie die IP-Adresse des FTP-Servers
ein.
System Reset durchführen
Hinweis
Bei diesem Vorgang wird das Gerät auf die Werks-
einstellungen zurückgesetzt (Reset).
Warnung
Sämtliche Einstellungen, die Sie seit der Inbe-
triebnahme durchgeführt haben (Kameras, Auf-
zeichnungseinstellungen, PTZ, Alarme etc.) wer-
den dabei gelöscht!
Vermeiden Sie Verluste, indem Sie vorher die
Einstellungen sichern. Nach Durchführung des
Reset können Sie diese wieder einlesen.
Netzwerk
Hinweis
Hier werden Informationen bezüglich des Netz-
werkverkehrs und zu den Netzwerkschnittstellen
angezeigt.
TAB Netzwerkauslastung
Die Menge der empfangenen und gesendeten Daten
werden grafisch dargestellt.
Im Feld unterhalb der Grafik werden je nach Netzwer-
keinstellungen der Status und Informationen zu einem,
bzw. zwei Netzwerk-Anschlüssen angezeigt.
Wartung

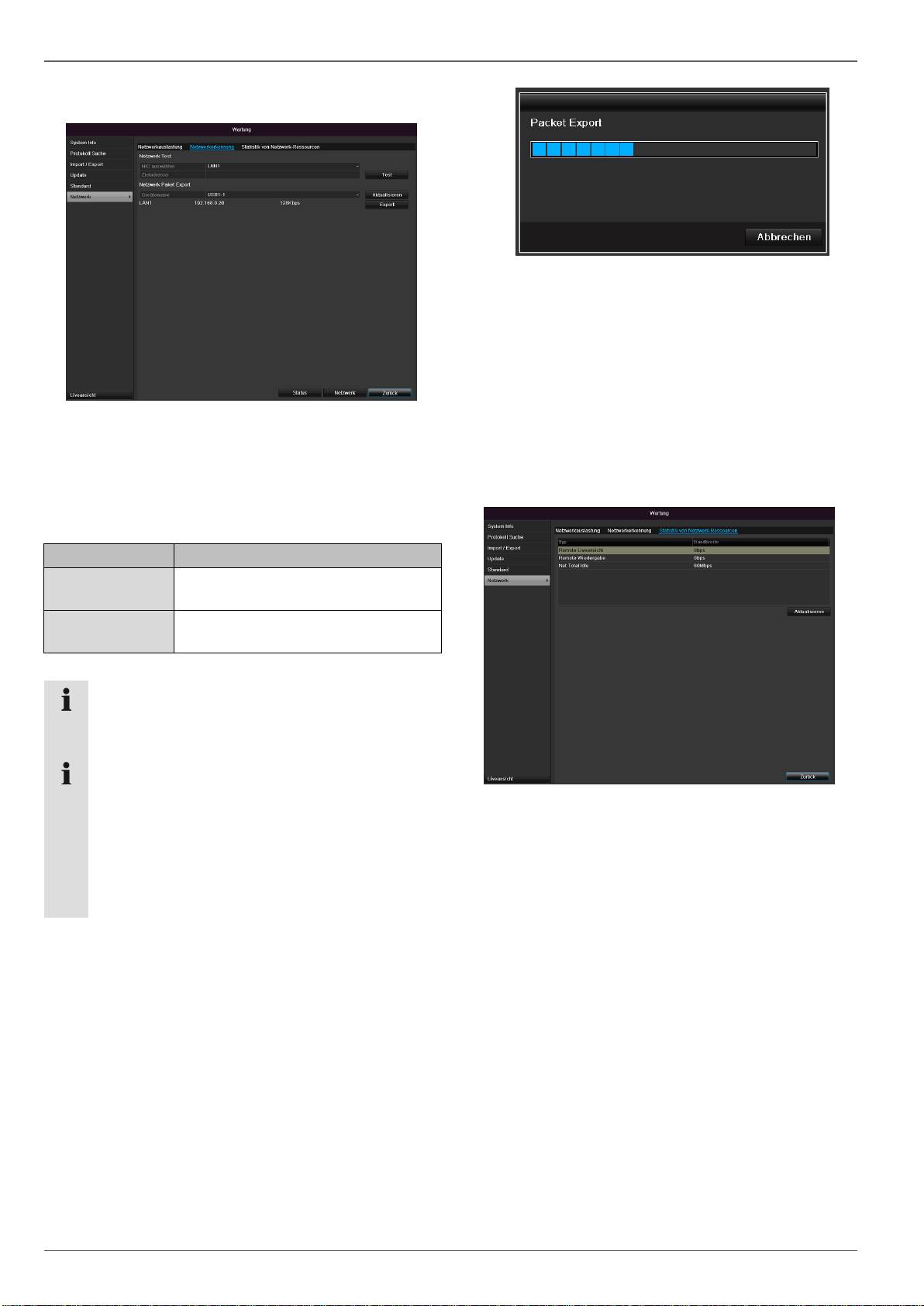

TAB Netzwerkerkennung
Bei „Netzwerk Test“ können Sie die Verbindung zu einem
anderen Gerät, wie zum Beispiel einem Computer, über-
prüfen (‚anpingen’). Geben Sie die Netzwerk-Adresse
des zu überprüfenden Gerätes (z.B. 192.168.0.25) ein
und drücken Sie auf Test.
Informationen zu zwei Parametern erscheinen:
49
Parameter
Einstellung
Durchschnittliche
Verspätung
Die Zeit, die das angepingte Gerät
zum Antworten benötigt
Paket Verlust
Rate:
Zeigt in Prozent an, wie viel Prozent
der Pakete nicht übertragen wurden
Hinweis
Bei einer hohen Paket Verlust Rate empfiehlt es
sich den „Netzwerk Test“ zu wiederholen.
Hinweis
Sollte weiterhin eine hohe Paket Verlust Rate auf-
treten sollten Sie ihr Netzwerk auf nicht ordnungs-
gemäße Verkabelung oder Schäden in der Leitung
überprüfen.
Je höher die Paket Verlust Rate ist, desto schlech-
ter ist die Verbindung zwischen dem angepingten
Gerät und dem Rekorder.
Nach Ablauf der Fortschrittsanzeige erscheint bei er-
folgreicher Initialisierung ein Hinweisfenster. Schlie-
ßen Sie dieses mit OK.
Klicken Sie auf Status, um den Status der LAN-
Anschlüsse (verbunden/nicht verbunden) anzeigen
zu lassen.
Klicken Sie auf Netzwerk, um Ihre Netzwerkeinstel-
lungen zu ändern (siehe S.27).
TAB Statistik von Netzwerkressourcen
In diesem TAB wird die benutzte Bandbreite des Gerätes
angezeigt.
Mit Klick auf Aktualisieren können Sie die Daten erneu-
ern.
Bei „Netzwerk Paket Export“ können Sie die Einstellun-
gen der einzelnen Anschlüsse, bzw. -je nach Einstellung-
des Anschlusses, exportieren.
1. Wählen Sie bei „Gerätename“ ein Speichermedium
aus, auf welches die Einstellungen gespeichert wer-
den sollen.
2. Klicken Sie auf Export.
Wartung
Herunterfahren
Anzeige
50
Hinweis
Siehe Beschreibung S.18.
Einstellungen: Aufzeichnung
Hinweis
Siehe Beschreibung S. 37.
Einstellungen: Netzwerk
Hinweis
Siehe Beschreibung S. 27.
Hinweis
Wählen Sie Logout, um das Bedienmenü zu
sperren.
Wählen Sie Herunterfahren, um das Gerät
auszuschalten.
Wählen Sie Neustart, um einen Bootvorgang
(Ausschalten, Wiedereinschalten) durchzufüh-
ren.
Störungsbehebung
Störungsbehebung
Bevor Sie den Service anrufen, lesen Sie die folgenden Hinweise, um die mögliche Ursache einer Störung zu ermit-
teln.
51
Störung
Ursache
Lösung
Kein Strom
Netzkabel ist nicht angeschlossen
Netzkabel fest an der Steckdose anschlie-
ßen
Netzschalter auf OFF
Netzschalter auf ON stellen
Steckdose führt keinen Strom
Ggf. anderes Gerät an der Steckdose ver-
wenden
Kein Bild
Der Bildschirm ist nicht für den Empfang ein-
gestellt
Korrekten Video-Eingangsmodus einstellen,
bis vom Rekorder ein Bild erscheint
Videokabel ist nicht fest angeschlossen
Videokabel fest anschließen
Angeschlossener Monitor ist ausgeschaltet
Monitor einschalten
Kein Ton
Audiokabel sind nicht fest angeschlossen
Audiokabel fest anschließen
Über Audiokabel angeschlossene Geräte sind
nicht eingeschaltet.
Über das Audiokabel angeschlossene Gerä-
te sind nicht eingeschaltet
Audio-Anschlusskabel ist beschädigt
Kabel austauschen
Festplatte funktioniert nicht
Verbindungskabel sind nicht fest angeschlos-
sen
Kabel fest anschließen
Festplatte defekt oder nicht systemkonform
Festplatte gegen empfohlene Festplatte
austauschen.
USB-Anschluss funktioniert
nicht
Gerät wird nicht unterstützt
Korrektes USB-Medium anschließen,
USB2.0
USB-Hub wurde verwendet
USB-Medium direkt anschließen
Netzwerkzugriff nicht möglich
Netzwerkkabel-Anschluss lose
Netzwerkkabel einstecken.
Netzwerkeinstellungen (DHCP, IP-Adresse
etc.) fehlerhaft
Netzwerk-Konfiguration prüfen und ggf. kor-
rigieren, siehe S. 27.
Aufnahme ist nicht möglich
Keine HDD bzw. HDD nicht initialisiert
Festplatte einbauen und initialisieren
Plötzliches Ausschalten
Die Temperatur im Inneren des Gerätes ist zu
hoch
Reinigen Sie das Gerät bzw. entfernen Sie
jegliche die Belüftung behindernden Gegen-
stände
Gerät reinigen und Pflege
Hinweis
Ihr Gerät ist wartungsfrei.
Schützen Sie das Gerät vor Staub, Schmutz und Feuchtigkeit.
Technische Daten
Technische Daten
Technische Änderungen und Irrtümer vorbehalten.
52
ABUS Digitalrekorder
TVVR30004
Videokomprimierung
H.264
Kameraeingänge
4
Monitorausgänge
Monitor: 1 x BNC (1.0 V p-p, 75 Ω), 1 x VGA
Betriebsmodus
Triplex
Auflösung (Liveansicht)
VGA:
1080P: 1920*1080/60Hz, 1280*1024/60Hz,
720P: 1280*720/60Hz，1024*768/60Hz
BNC Output:
PAL: 704×576, NTSC: 704×480
Auflösung @ Bildrate pro
Kamera (Aufnahme)
WD1, 4CIF, 2CIF, CIF, QCIF @ 25fps
Gesamtbildrate
100 fps
Kompressionsstufen
6
Nachalarmspeicher
0–30 sec. / 5–900 sec.
Speichermedium
1 x 2,5“ SATA HDD
Datensicherung
1 x USB 2.0
Ansichten
1 / 2 / 4
Aufnahmemodi
Manuell, Zeitplan, Bewegungserkennung
Suchmodi
Nach Ereignis, Datum & Zeit, S.M.A.R.T
Benutzerstufen
2 (max. 31 Benutzer)
Netzwerkanschluss
1 x RJ45 10/100 Mbps
Gleichzeitiger Netzwerkzugriff
128 Kameraverbindungen
Netzwerkfunktionen
Liveansicht, Wiedergabe, Datenexport
DDNS
√
NTP
√
Alarmierung
Akustisches Warnsignal, OSD Signal, E-mail
Steuerung
USB Maus
OSD Sprachen
Deutsch, Englisch, Französisch, Niederländisch, Dänisch,
Italienisch, Polnisch, Spanisch, Schwedisch, Russisch
Spannungsversorgung
12 VDC, 1,5 A, 50~60 Hz
Leistungsaufnahme
<13W (ohne Festplatte)
Betriebstemperatur
-10°C ~ + 55°C
Abmessungen (BxHxT)
200 x 45 x 200 mm
Gewicht
≤ 0,8 Kg ohne Festplatte
Zertifizierungen
CE
HDD-Speicherkapazität
Der benötigte Speicherplatz für Aufzeichnung und Überwachung hängt neben der physikalischen Speicherkapazität
der verwendeten Festplatte von der eingestellten Auflösung sowie der Bitrate der Aufzeichnung ab.
Auf der mitgelieferten CD finden Sie einen Kalkulator um den benötigten Speicherplatz auf einer Festplatte zu berech-
nen. Desweiteren finden Sie diese Softwaren auch auf unsere Homepage zum Download.
Übersicht Anschlusskombinationen
Es besteht die Möglichkeit, einen Spot-Monitor anzuschließen. Entnehmen Sie aus der Tabelle unterhalb, welche
Kombinationen möglich sind. Ein Haken steht für möglich, ein Kreuz steht für nicht kompatibel zueinander.
VGA
+
CVBS
VGA
only
CVBS
only
Entsorgen
Entsorgen
Hinweis auf die Elektro- und Elektronik Alt-
geräte EG-Richtlinie
Im Interesse des Umweltschutzes darf das Gerät am En-
de seiner Lebensdauer nicht mit dem Hausmüll entfernt
werden. Die Entsorgung kann über entsprechende
Sammelstellen in Ihrem Land erfolgen. Befolgen Sie die
örtlichen Vorschriften bei der Entsorgung der Materialien.
53
Entsorgen Sie das Gerät gemäß der Elektro-
und Elektronik Altgeräte EG-Richtlinie
2002/96/EC - WEEE (Waste Electrical and
Electronic Equipment). Bei Rückfragen wenden
Sie sich an die für die Entsorgung zuständige
kommunale Behörde. Rücknahmestellen für Ih-
re Altgeräte erhalten Sie z. B. bei der örtlichen
Gemeinde- bzw. Stadtverwaltung, den örtlichen
Müllentsorgungsunternehmen oder bei Ihrem
Händler.
Hinweis auf RoHS EG-Richtlinie
Das Gerät entspricht der RoHS Richtlinie.
Die Einhaltung der RoHS-Richtlinie bedeutet, dass das
Produkt oder Bauteil keine der folgenden Substanzen in
höheren Konzentrationen als den folgenden Höchstkon-
zentrationen in homogenen Materialien enthält, es sei
denn, die Substanz ist Teil einer Anwendung, die von der
RoHS-Richtlinie ausgenommen ist:
a)
0,1 % Blei (nach Gewicht),
b)
Quecksilber,
c)
sechswertiges Chrom,
d)
polybromiertes Biphenyl (PBB) und polybromierte
Diphenylether
e)
0,01 % Kadmium (nach Gewicht)
Glossar
Glossar
Verwendete Fachbegriffe
16:9
H.264
Am Kinoformat orientiertes Seitenverhältnis von Breitbild-
(MPEG-4 AVC); Standard zur hocheffizienten Kompres-
Displays.
sion von Videosignalen. Verwendet u.a. bei Blu-ray-Discs
oder Video-Konferenzsystemen.
BILDDIAGONALE
HDD
Größenangabe bei Displays: Abstand der linken unteren
Ecke zur rechten oberen Ecke – in Zoll oder Zentimeter.
‚Hard Disk Drive’; Festplatte (Magnetplattenspeicher)
Browser
Digitaler Datenspeicher bei Computern oder NVRs.
Programm zum Betrachten von Webseiten im World-
GIGABYTE
Wide-Web.
Einheit für die Speicherkapazität bei Speichermedien
CIF
(HDD, USB, SD/MMC-Karten).
‚Common Intermediate Format’.
HDVR
Ursprünglich zur Umrechnung von PAL zu NTSC Stan-
Hybrid-DVR; DVR zur Aufzeichnung analoger Kameras
dard gedacht. CIF entspricht einer Video-Auflösung von
und Netzwerkkameras.
352 x 288 Pixel, 2 CIF 704 x 288 Pixel, 4 CIF 704 x 576
http
Pixel.
‚Hypertext Transfer Protokoll’;
DDNS
Ein Verfahren zur Datenübertragung über Netzwerke.
‚Dynamischer Domain-Name-System-Eintrag’
Hauptsächlich verwendet bei der Darstellung von Web-
Netzwerk-Dienst, der die IP-Adressen seiner Clienten in
seiten in einem Browser.
einer Datenbank bereithält und aktualisiert.
INTERLACED
DHCP
Zeilensprung-Verfahren.
‚Dynamic Host Configuration Protocol’
IP-Adresse
Netzwerkprotokoll, das die automatische Einbindung von
Eine Adresse im Computernetz, basierend auf dem In-
Geräten (Clients) in bestehende Netzwerke ermöglicht.
ternetprotokoll (IP), diese ermöglicht, unterschiedliche
Dabei vergeben DHCP-Server (wie z.B. Internet-Router)
Geräte im Netz adressierbar zu machen und damit dedi-
die IP-Adresse, die Netzmaske, das Gateway, den DNS-
ziert zu erreichen.
Server und ggf. WINS-Server automatisch. Client-seitig
JPEG
muss dazu lediglich der automatische Bezug der IP-
Verlustarmes Kompressionsverfahren für Fotos. Die
Adresse aktiviert sein.
meisten Digitalkameras speichern ihre Fotos im JPEG-
Domain
Format.
Domäne (Namensraum), die der Identifikation von Inter-
MPEG
netseiten dient (z.B. www.abus-sc.de).
Kurzform für Moving Picture Experts Group. Dabei han-
Dual Stream
delt es sich um einen internationalen Standard für die
Dual Stream bezeichnet ein Video-
Kompression von bewegten Bildern. Auf einigen DVDs
Übertragungsverfahren. Es erfolgt eine hoch aufgelösten
sind die digitalen Audiosignale in diesem Format kom-
Aufzeichnung sowie ein niedriger aufgelöste Übertragung
primiert und aufgenommen.
z.B. über das Netzwerk.
NTP
DVR
‚Network Time Protokoll’
Digitaler Video Recorder; Ein Gerät zur Aufzeichnung un-
Verfahren zur Zeitsynchronisierung über Netzwerke.
terschiedlicher Video- und Audioquellen (analog, digital).
Auch SNTP (Simple Network Time Protokoll), das eine
Die Daten werden zur Aufzeichnung komprimiert und z.B.
vereinfachte Form darstellt.
auf Festplatten gespeichert.
NTSC
FBAS/CVBS
Farbfernseh-Standard in USA. Das Verfahren unter-
„Farb-, Bild-, Austast- und Synchron-Signal“. Die ein-
scheidet sich in einigen Details vom europäischen PAL-
fachste Variante von Videosignalen, auch „Composite-
System: Ein NTSC-Vollbild besteht aus 480 sichtbaren
Signal“ genannt. Die Bildqualität ist vergleichsweise ge-
und insgesamt 525 Zeilen. Pro Sekunde werden 60
ring.
Halbbilder angezeigt. Im Vergleich zu PAL ist das Sys-
tem anfälliger gegen Farbstörungen.
54
Glossar
PAL
VGA
„Phase Alternating Line“; Europäisches Farb-TV-System.
„Video Graphics Array“. Im PC-Bereich übliche Schnitt-
Es verwendet 576 sichtbare Bildzeilen, mit den für Ver-
stelle für analoge Videosignale – im Wesentlichen han-
waltungs-Signale genutzten Zeilen besteht ein Vollbild
delt es sich dabei um RGB-Signale.
aus 625 Zeilen. Pro Sekunde werden 50 Halbbilder ge-
zeigt. Die Phasenlage des Farbsignals wechselt dabei
ZOLL (inch)
von Bildzeile zu Bildzeile.
Maß der Bildschirmdiagonalen. Ein Zoll entspricht 2,54
PANEL
Zentimeter. Die wichtigsten typischen Größen von 16:9-
Fachbegriff für das Innenleben eines Flach-Displays
Displays: 26 Zoll (66 cm), 32 Zoll (81 cm), 37 Zoll (94
(man spricht von LCD- oder Plasma-Panels).
cm), 42 Zoll (106 cm), 50 Zoll (127 cm), 65 Zoll (165 cm).
PC
Ein „Personal Computer“ kann als Fernabfrage-Platz
entweder mit der mitgelieferten Software oder per Brow-
ser verwendet werden.
Pixel
„Picture Element“. Bildpunkt, Bildelement, bezeichnet die
kleinste Einheit einer digitalen Bildübertragung bzw. -
darstellung.
PIP
„Picture in Picture“. Abkürzung für die „Bild-in-Bild“-
Funktion, bei der auf dem Bildschirm gleichzeitig zwei
Signalquellen zu sehen sind. Die zweite Signalquelle wird
dabei der ersten überlagert.
PPPoE
‚PPP over Ethernet’ (Point-toPoint-Protokoll)
Netzwerkübertragungsverfahren zum Verbindungsaufbau
über Wählleitungen, das z.B. bei ADSL-Anschlüssen
verwendet wird.
PROGRESSIVE
Zeilenweise Abtastung beziehungsweise Bilddarstellung,
im Gegensatz zu Zeilensprung beziehungsweise „Inter-
laced“.
RTSP
‚Real-Time Streaming Protocol’
Netzwerkprotokoll zur Steuerung der kontinuierlichen
Übertragung von Streams oder Software über IP-basierte
Netze.
SNMP
‚Simple Network Management Protocol’
Netzwerkprotokoll, welches die Kommunikation zwischen
den überwachten Geräten und der Überwachungsstation
regelt. Mit einer zuständigen Software kann somit der
Gerätestatus überwacht werden.
USB
‚Universal Serial Bus’
Serielle Busverbindung zum Anschluss z.B. von Spei-
chermedien im laufenden Betrieb. Maximal nutzbare Da-
tenrate bei USB 2.0: ca. 320 Mbit/s (ca. 40 MB/s).
55
Über das interne Festplattenlaufwerk
Über das interne Festplattenlaufwerk
Das interne Festplattenlaufwerk (HDD) ist sehr empfind-
lich. Bedienen Sie das Gerät nach den folgenden Anlei-
tungen, um Festplattenfehler zu vermeiden. Wichtige
Aufnahmen sollten auf externe Medien gesichert werden,
um unerwartete Datenverluste zu vermeiden.
56
Hinweis
Gerät während des Betriebs nicht bewegen.
Feuchtigkeit im Innern des Geräts kann konden-
sieren und Fehlfunktionen des Festplattenlauf-
werks verursachen.
Bei eingeschaltetem Gerät niemals den Netz-
stecker ziehen oder die Stromzufuhr über den
Sicherungsschalter unterbrechen.
Gerät nicht unmittelbar nach dem Ausschalten
bewegen. Um das Gerät zu bewegen, führen
Sie die folgenden Schritte durch:
1. Warten Sie nach der Meldung OFF (Gerä-
tedisplay) mindestens zwei Minuten.
2. Ziehen Sie den Netzstecker.
3. Setzen Sie das Gerät um.
Bei einem Stromausfall während des Betriebs
des Geräts könnten Daten auf der Festplatte
verloren gehen. Verwenden Sie eine USV!
Die Festplatte ist sehr empfindlich. Eine un-
sachgemäße Bedienung oder eine ungeeignete
Umgebung könnte die Festplatte nach einer Be-
triebsdauer von einigen Jahren beschädigen.
Anzeichen dafür sind unerwartetes Anhalten der
Wiedergabe sowie sichtbare Mosaik-Effekte im
Bild. Für einen Defekt der Festplatte gibt es un-
ter Umständen keinerlei Vorzeichen.
Bei einem Defekt ist keine Wiedergabe von Auf-
nahmen möglich. In diesem Fall muss die Fest-
platte ausgetauscht werden.
