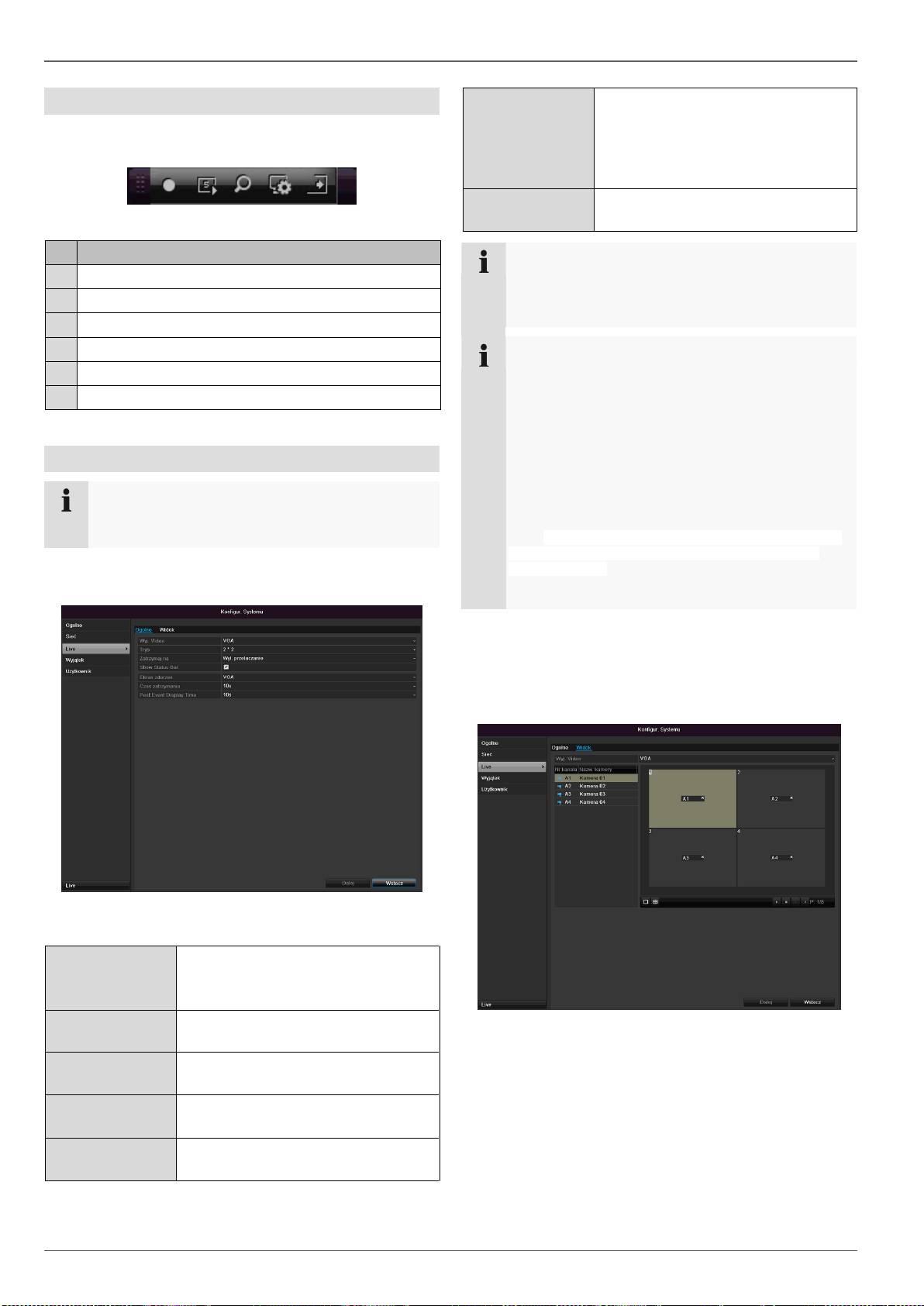

Widok na żywo
Pasek wyboru na obrazie kamery
Na widoku jednoobrazowym lub widoku Multi kliknij obraz
kamery. Ukaże się pasek wyboru.
(1) (2) (3) (4) (5) (6)
361
Nr
Znaczenie symbolu
(1)
Obszar do przesuwania miniaturowego paska
(2)
Włączanie/wyłączanie ręcznego zapisu
(3)
Natychmiastowe odtwarzanie ostatnich 5 minut
(4)
Zoom cyfrowy
(5)
Ustawienia prezentacji ekranu
(6)
Zamykanie paska wyboru
Ustawienia
Wskazówka
Widok na żywo można ustawiać ręcznie w
następujący sposób.
Otwórz główne menu i kliknij Konfiguracja. Następnie
kliknij Obraz na żywo.
Na zakładce Ogólne dostępne są następujące ustawie-
nia.
Wyprowadzenie
wideo
VGA/HDMI, Main CVBS
Wybór złącza, na którym mają być
przeprowadzone ustawienia.
Widok na żywo
tryb
Różne układy kamer
Czas wyświetla-
nia
Czas przełączania kamer przy
wyświetlaniu sekwencyjnym
Wyświetlanie
paska stanu
Aktywacja/dezaktywacja paska sta-
nu
Wyświetlanie wy-
niku na
Przydzielanie monitora do wypro-
wadzania zdarzeń
Obraz
pełnoekranowy
monitorowania
czasu wyświetla-
nia
Czas w sekundach, przez który
wyświetlane jest zdarzenie na przy-
pisanym monitorze.
Post Event Dis-
play Time
Czas w sekundach, określa czas
trwania okna pop-up na imprezę
Wskazówka
Wyjście BNC może być wykorzystane albo do
monitora Spot albo do samodzielnego monito-
ra.
Wskazówka
Podłączony monitor VGA
Podłączony monitor VGA jest wykrywany auto-
matycznie przy uruchamianiu.
Wyjście BNC Video Main umożliwia sekwencyjnie
wyświetlenie kamer w widoku pełnoekranowym.
Wyjście BNC Video Main wyświetla kamery sek-
wencyjnie w widoku pełnoekranowym.
Brak podłączonego monitora VGA
Jeżeli w trakcie uruchamiania kabel VGA nie jest podłączony
do monitora, główny sygnał wideo jest wyprowadzany na
złączu BNC Main. Podłącz kabel VGA i uruchom ponownie
nagrywarkę w celu przeprowadzenia automatycznego wykry-
wania.
Ustawianie wyjścia kamery
W widoku na żywo można ustawić jednocześnie mak-
symalnie 4 kamery.
1.
Kliknij zakładkę Widok.
2.
Wybierz tryb wyświetlania.
1 x 1
2 x 2
3.
Klawiszami nawigacyjnymi przydziel pożądany
sygnał kamery do każdej części ekranu.
Ustawienie X oznacza, że oznaczona tak kamera nie
będzie wyświetlana.
4.
Kliknij Zastosuj, aby potwierdzić ustawienia.

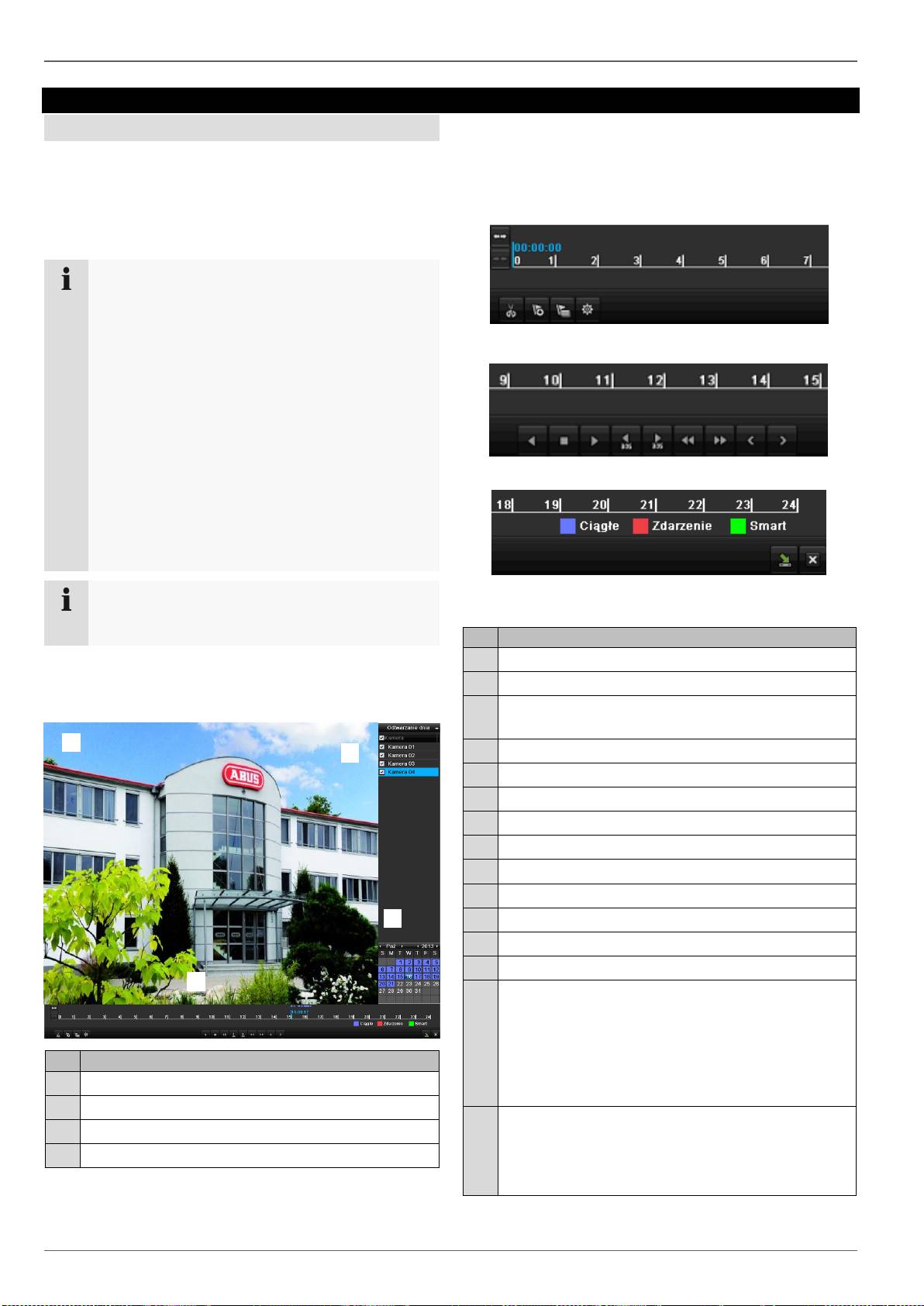

Odtwarzanie w widoku na żywo
Odtwarzanie w widoku na żywo
Ogólne
Odtwarzanie może być uruchamiane na różne sposoby.
Przez wyszukiwanie zdarzeń w menu głównym.
Z wyświetlania na żywo.
Z wyszukiwania protokołu w menu Konserwacja.
362
Wskazówka
Klawisze „Poprzedni/Następny
Plik/Dzień/Zdarzenie“ w różnych trybach odtwarz-
ania mają następujące funkcje.
Normalne odtwarzanie
Po naciśnięciu jednego z tych klawiszy odtwarza-
nie przeskakuje na poprzedni/następny dzień.
Wyszukiwanie zdarzeń
Po naciśnięciu jednego z tych klawiszy odtwarza-
nie przeskakuje na poprzednie/następne zdarze-
nie.
Eksport danych
Po naciśnięciu jednego z tych klawiszy odtwarza-
nie przeskakuje na poprzedni/następny plik.
Wskazówka
Możliwe jest jednoczesne odtwarzanie maks. 4
kanałów kamer.
Ekran odtwarzania
Odtwarzaniem steruje pole kontrolne.
Nr
Zakres
Bieżące odtwarzanie z datą i czasem
Wybór kamery do odtwarzania
Kalendarz z typem zapisu
Pole kontrolne z osią czasu (patrz prawa strona)
Sterowanie za pomocą pola kontrolnego
Pole kontrolne (4) służy do sterowania bieżącym odtwar-
zaniem. Symbole mają następujące znaczenie.
Nr
Znaczenie symbolu
1
Uruchamianie klipu wideo
2
Dodawanie znacznika
3
Dodawanie znacznika zdefiniowanego przez użyt-
kownika
4
Zarządzanie znacznikami
5
Odtwarzanie wsteczne
6
Stop
7
Odtwarzanie start/przerwa
8
Cofnięcie o 30 sekund
9
Przeskok o 30 sekund naprzód
10
Powolne przewijanie naprzód (1/16x - 1x
11
Szybkie przewijanie naprzód (1x - 16x)
12
Poprzedni znacznik zapisu
13
Następny znacznik
14
Oś czasu:
Kliknij myszą oś czasu, aby kontynuować odt-
warzanie w innym miejscu.
Kliknij „suwak” i przeciągnij go do pożądanego
czasu, aby uruchomić odtwarzanie od tego
momentu.
15
Typ zapisu
Niebieski = zapis ciągły
Czerwony = zapis zdarzeń
Zielony = Smart
2
5 6 7 8 9 14
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
(14)
(15)
(16)
(17)
Odtwarzanie w widoku na żywo
363
16
Ukrycie pola kontrolnego
17
Wyjście z odtwarzania
Wskazówka
Można regulować współczynnik zoom zawartości
ekranu.
Kliknij prawym przyciskiem myszy aktualnie
odtwarzany obraz.
Wybierz ‚Zoom cyfrowy’.
Tryb Zoom jest aktywny.
Przesuwaj obszar Zoom za pomocą okna na
ekranie miniaturowym.
Aby zakończyć, kliknij obraz prawym
przyciskiem myszy.

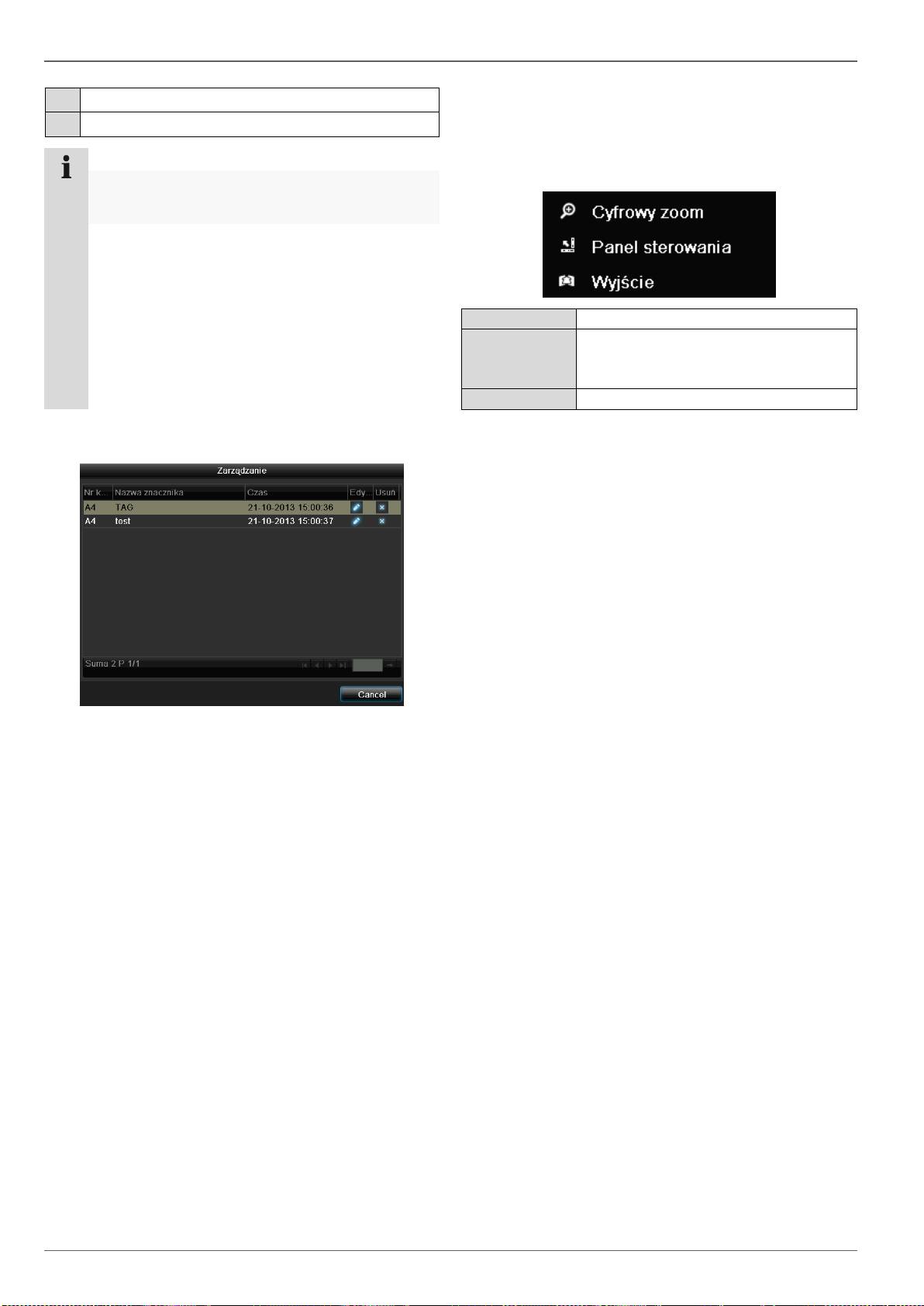

Kliknięcie prawym przyciskiem podczas
odtwarzania
Kliknij odtwarzany obraz prawym przyciskiem myszy.
Dostępne są następujące opcje.
Kliknij ‚Zarządzanie znacznikami’ (6).
Aby zmienić opis znacznika, kliknij symbol Edycji.
Aby go usunąć, kliknij symbol Kasowania.
Kamera
Wybierz kanał kamery
Pole kontrol-
ne
Włącza/wyłącza wyświetlanie pola
kontrolnego do sterowania odtwarza-
niem
Zakończ
Kończy odtwarzanie

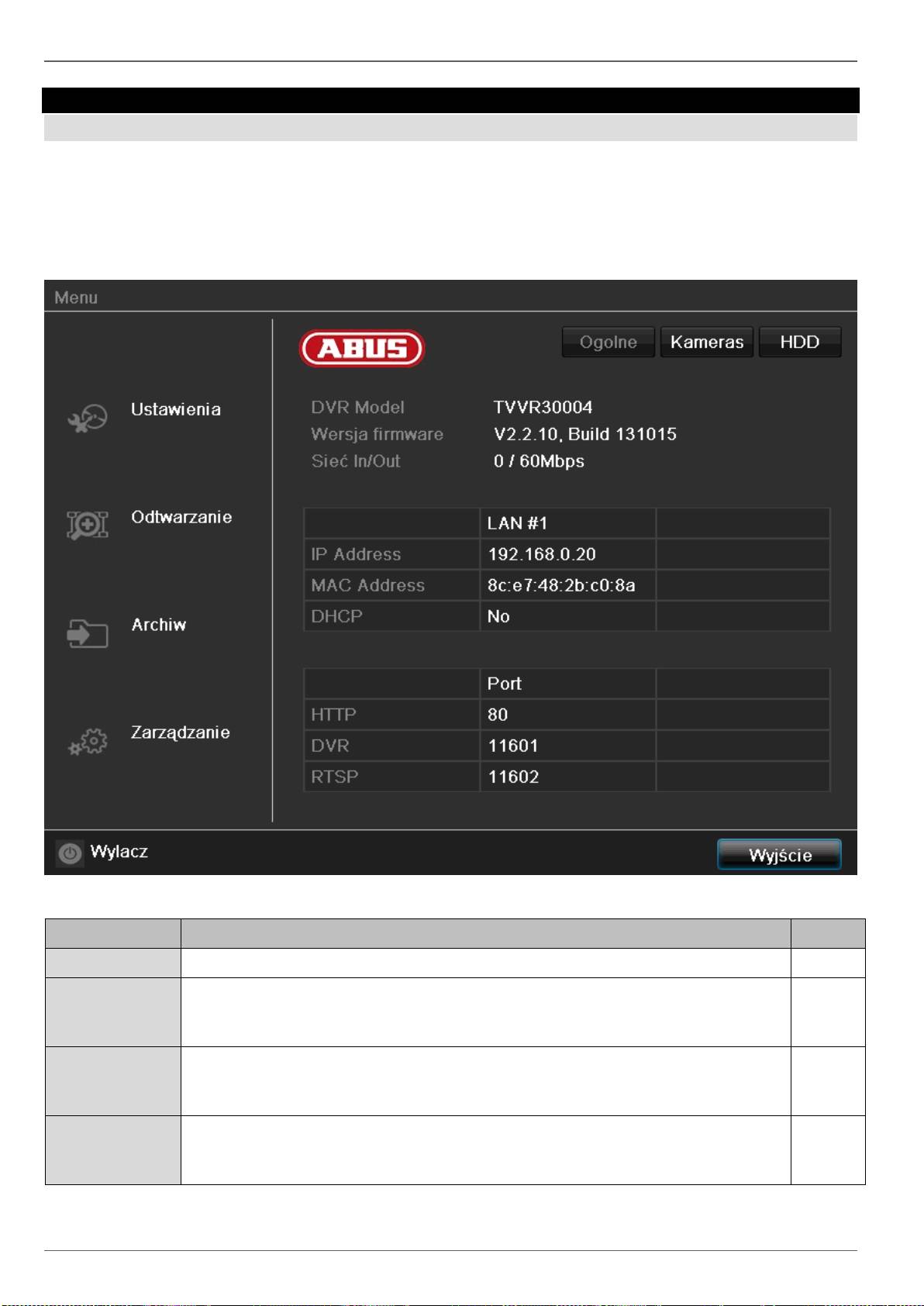

Menu urządzenia
Menu urządzenia
Przegląd menu
Poniższy przegląd menu obejmuje najważniejsze menu, za pomocą których odbywa się regulacja urządzenia i stero-
wanie nim.
Ponadto z prawej strony znajdują się ważne informacje dotyczące urządzenia.
Aby otworzyć wybrane menu, należy je kliknąć.
Aby zamknąć przegląd menu, należy wybrać opcję Koniec.
Opis menu
364
Menu
Opis
Str.
Ustawienia
Przekierowuje do menu Konfiguracja, Kamera, Zapis, HDD, Odtwarzanie.
365
Odtwarzanie
Sterowane parametrami wyszukiwanie zapisów wideo lub obrazów uruchomionych w
związku ze zdarzeniami, takimi jak rozpoznawane ruchu oraz lub znacznikami usta-
wionymi na odtwarzanym zapisie.
384
Eksport wideo
Sterowane parametrami wyszukiwanie zapisów wideo lub obrazów uruchomionych w
związku ze zdarzeniami, takimi jak alarmy lub wykrycie ruchu oraz zdarzenia alarmo-
we i znaczniki ustawione na odtwarzanym zapisie.
385
Konserwacja
Informacje o systemie, przeszukiwanie protokołu, importowanie/eksportowanie konfi-
guracji, konserwacja urządzenia, np. uaktualnianie oprogramowania firmware, łado-
wanie ustawień fabrycznych, wyświetlanie obciążenia sieci.
387

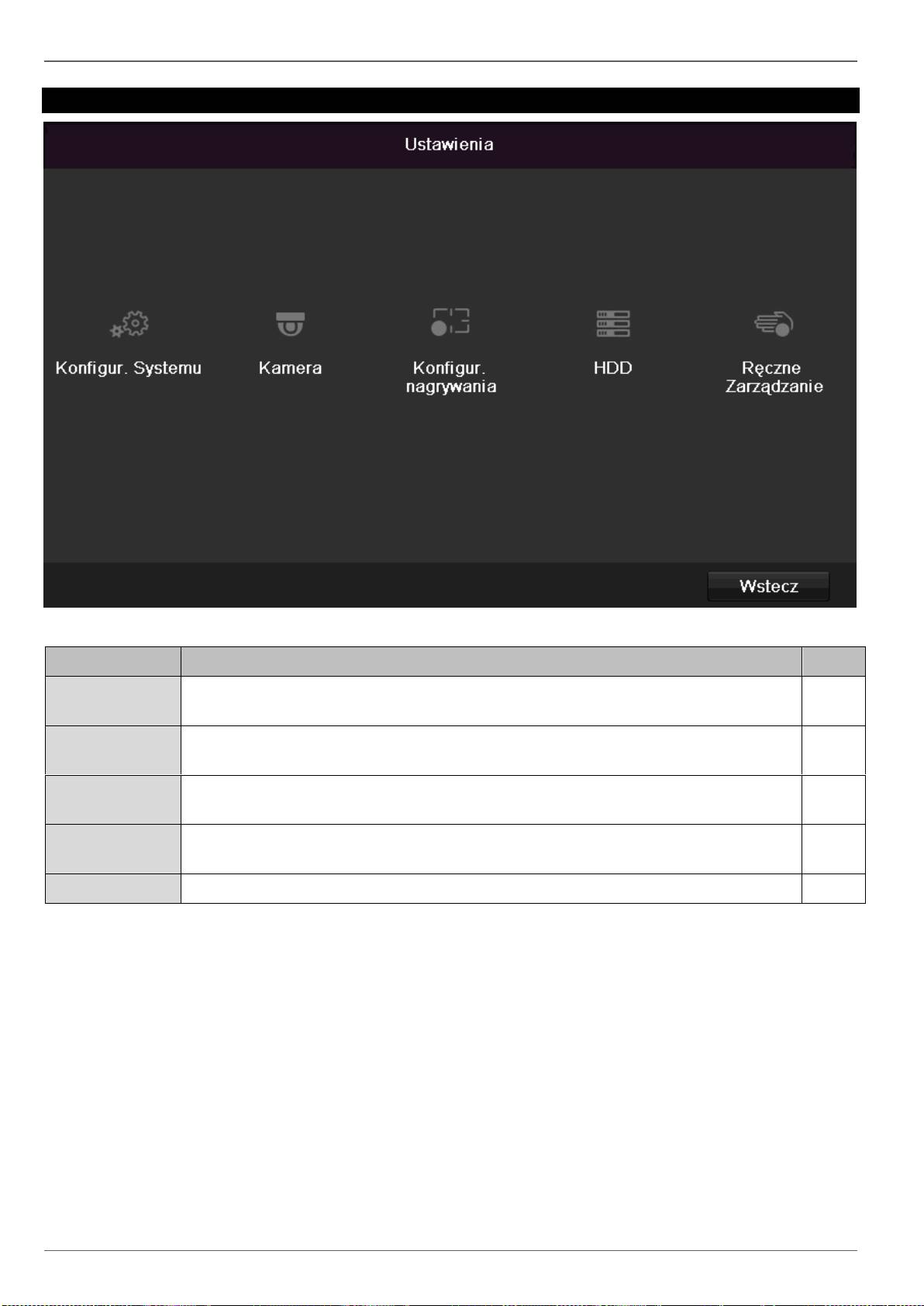

Ustawienia
Ustawienia
Opis menu
365
Menu
Opis
Str.
Konfiguracja
Zarządzanie wszystkimi ustawieniami urządzenia (Ogólne, Sieć, Widok na żywo, Ost-
rzeżenie, Użytkownik).
366
Kamera
Menu do ustawiania parametrów kamery (konfiguracja OSD, tryb obrazu, wykrycie
ruchu, strefa prywatna, monitorowanie sabotażu, utrata obrazu wideo).
374
Zapis
Menu do ustawiania parametrów zapisu (harmonogram, rozdzielczość kamery, urlop
itd.)
378
Zarządzanie
HDD
Inicjalizacja i zarządzanie wbudowanym dyskiem twardym (przypisywanie funkcji
odczytu/zapisu, kamer, zarządzanie dyskiem sieciowym itd.).
381
Zapis paniki
Menu do ustawiania ręcznych zapisów.
383

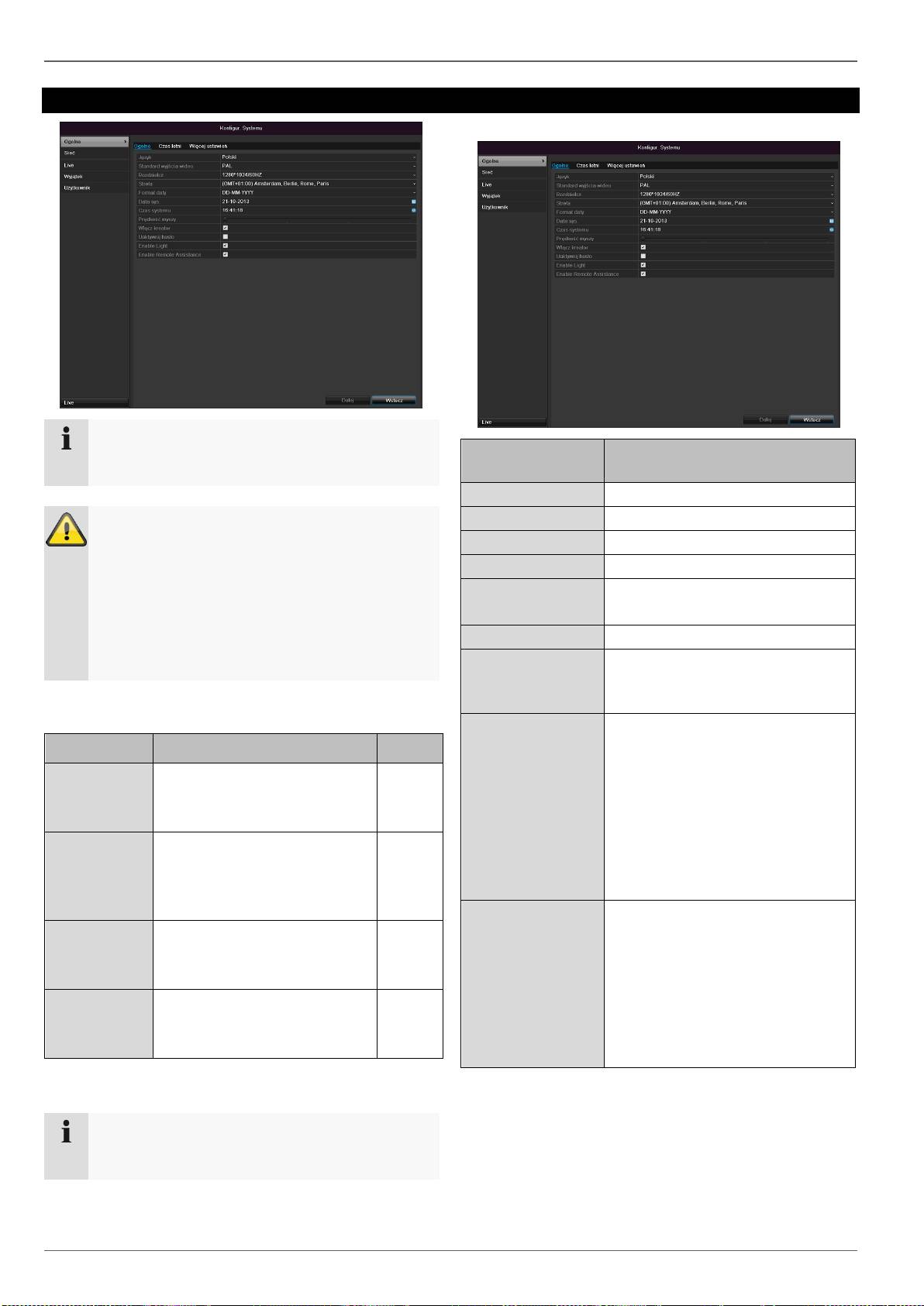

Konfiguracja
Konfiguracja
366
Wskazówka
Menu Konfiguracja zarządza wszystkimi ustawie-
niami urządzenia.
Ostrzeżenie
Upewnij się, czy data i czas zostały prawidłowo
ustawione.
UWAGA!
Późniejsza zmiana może doprowadzić do utraty
danych.
Pamiętaj o zabezpieczeniu tych danych przed
inicjalizacją dysku.
Przegląd
Menu
Ustawienie
Strona
Ogólne in-
formacje
Język, wideo, czas, data,
mysz, hasło, czas letni, inne
ustawienia
366
Sieć
Wymagane ustawienia sieci
(ręczne IP, DHCP, PPPOE,
DDNS itd.) oraz przegląd sta-
nu sieci
368
Wyjątki
Reakcja urządzenia w sytu-
acji wyjątkowej (zapełnienie
dysku, rozłączenie sieci itd.)
372
Użytkownicy
Dodawanie, modyfikowanie
użytkowników, przydzielanie
uprawnień dostępu
372
Wskazówka
Przestrzegaj wskazówek zawartych w
poszczególnych rozdziałach.

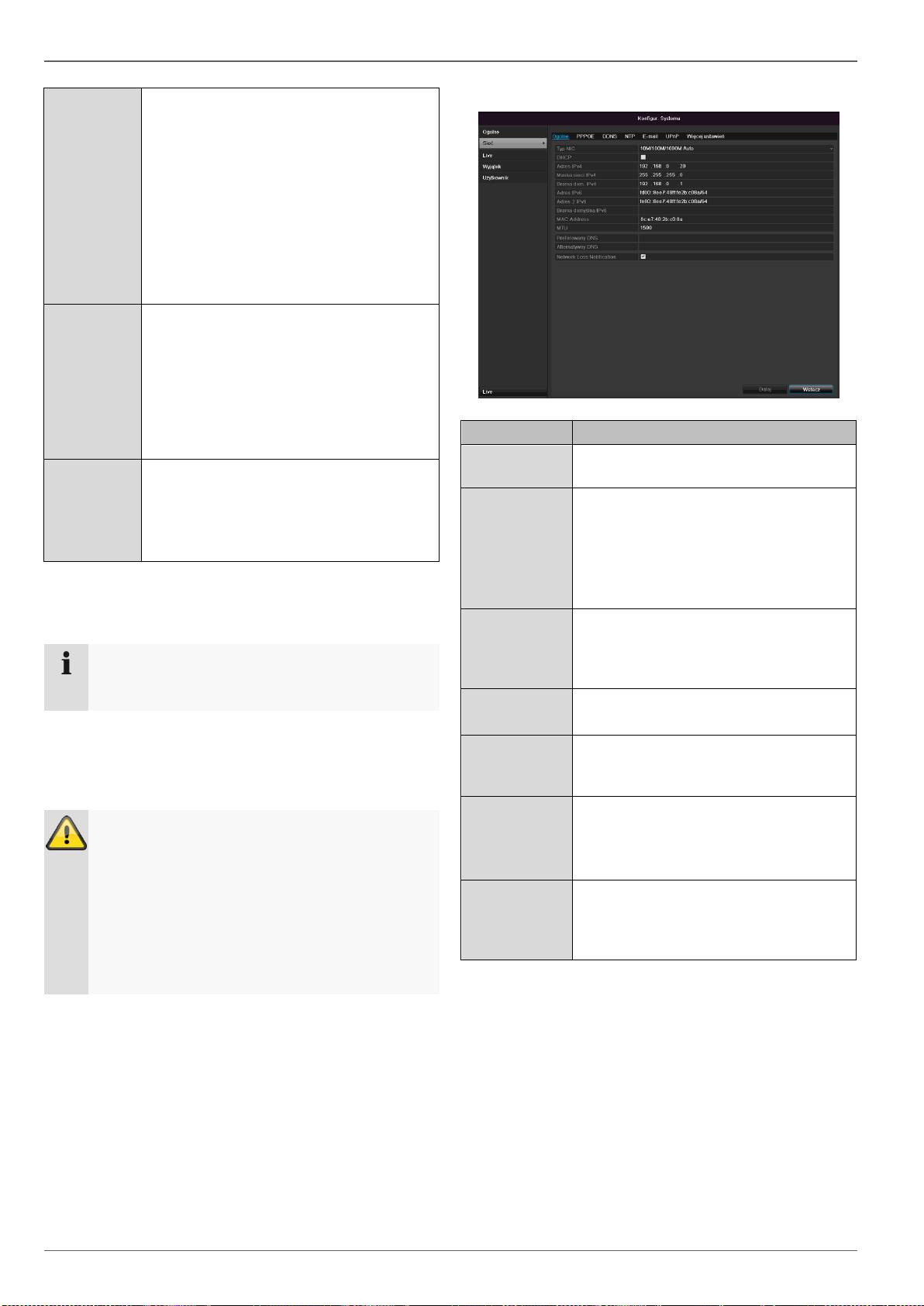

Ustawienia ogólne
ZAKŁADKA
Ogólne
Ustawienie
Język
Język OSD
Standard wideo
PAL, NTSC
Rozdzielczość
Rozdzielczość monitora
Strefa czasowa
GMT (Greenwich Mean Time)
Format daty
MM-DD-RRRR, DD-MM-RRRR,
RRRR-MM-DD
Czas systemowy
Data, czas
Prędkość
wskaźnika myszy
Belka przesuwna, lewa strona
mała,
prawa strona duża prędkość
Uaktywnij auto-
ryzację ID
Pole wyboru nieaktywne
Na nagrywarce nie ma potrzeby
wprowadzania hasła. Jednak przy
dostępie z sieci wprowadzenie
hasła jest wymagane.
Pole wyboru aktywne
Przed przystąpieniem do obsługi
menu trzeba wprowadzić hasło.
Aktywacja paska
stanu LED
Pole wyboru nieaktywne:
Wskazanie stanu LED jest nieak-
tywne.
Aktywne pole wyboru:
Gdy nagrywarka jest włączona,
wskazanie stanu LED świeci się
na niebiesko.
Konfiguracja
367
Wskazówka
Aktywuj dostęp zdalny
Aktywuj tę funkcję w celu zapewnienia optymal-
nego wsparcia technicznego.
Zakładka
Ustawienia
DST
Ustawienie
Automatyczne
dostosowanie
DST
Gdy to pole wyboru jest uaktywnione,
urządzenie automatycznie przełącza
się na czas letni.
Uaktywnij DST
Gdy to pole wyboru jest aktywne,
można wybrać dokładną datę począt-
kową i końcową.
Od, do
Data początku, końca czasu letniego
DST Bias
Daylight Saving Time Bias: korekta
czasu letniego względem czasu
wzorcowego
Inne ustawie-
nia
Ustawienie
Nazwa
Jednoznaczna specyfikacja urządze-
nia
Nr
Do jednoznacznej identyfikacji przy
użyciu pilota
Jasność CVBS
Suwak, lewa strona niska, prawa
strona wyższa jasność
Czas wyświet-
lania menu
Nigdy / 1 … 30 minut – reguluje czas
wyświetlania menu do momentu
wygaszenia
Menu trybu
wyprowadzania
Umożliwia regulację ostrości obrazu.
Wskazówka
dot. zdarzenia
Aktywne pole wyboru:
Alarmowanie akustyczne w przypad-
ku zdarzeń, takich jak rozpoznanie
ruchu, pełny Hdd, itp.
Potwierdź ustawienia klikając Zastosuj i wyjdź z menu
klikając OK.

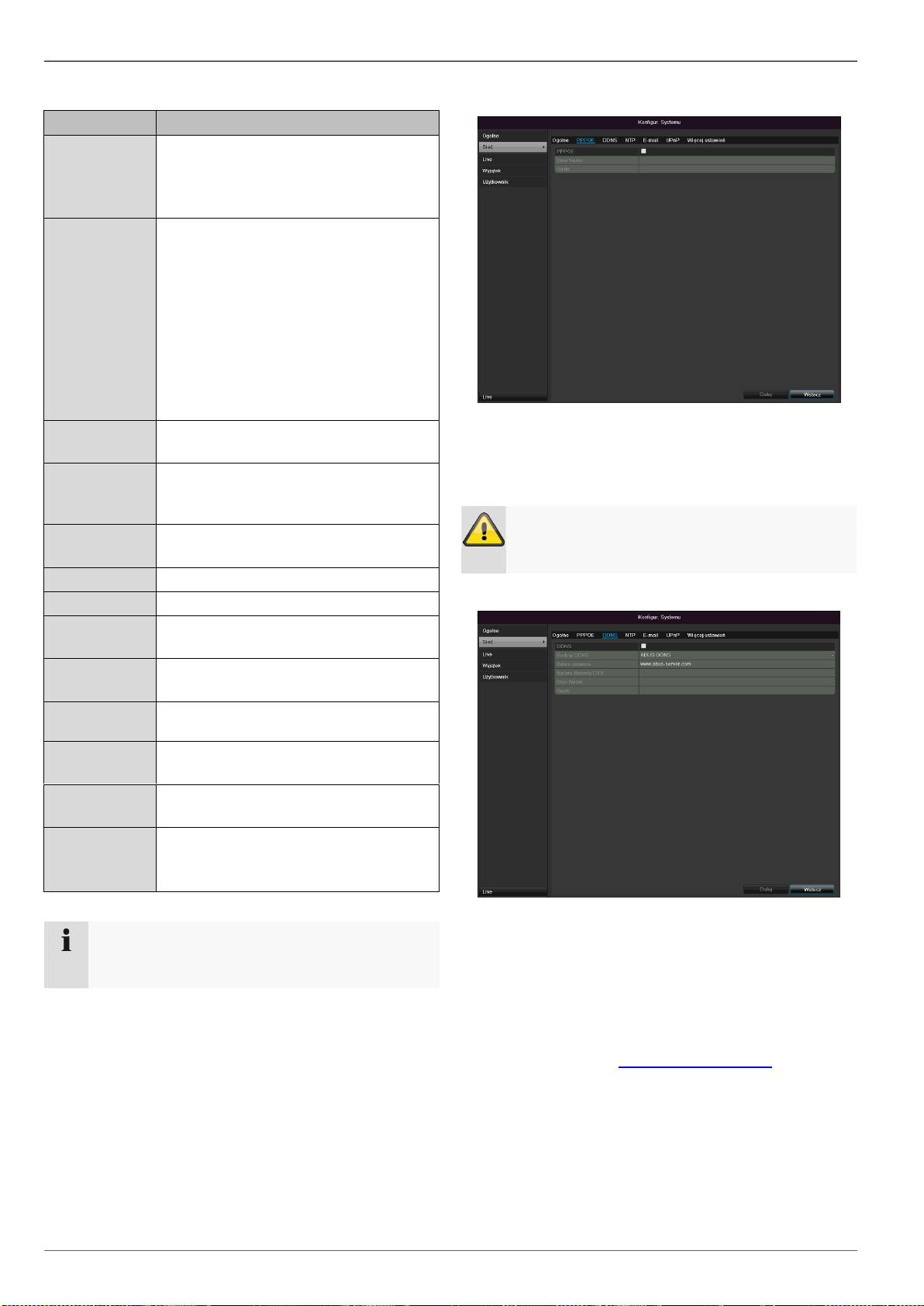

Konfiguracja sieci
Ogólne
Prawidłowe ustawienia sieciowe są niezbędne jeżeli:
używasz kamer sieciowych, tzw. kamer IP lub
chcesz sterować urządzeniem i monitorowaniem z
przeglądarki internetowej.
Wskazówka
Przed skonfigurowaniem urządzenia przeczytaj
poniższe ogólne wskazówki.
sieci kablowe (np. kabel CAT5),
sieci radiowe (WLAN) oraz
inne rodzaje transmisji (Powerline).
Wszystkie systemy mają wspólne zasadnicze cechy a
także specyficzne różnice.
Pojęcia
Poniżej przedstawiamy przegląd pojęć, istotnych dla wy-
korzystania urządzenia w sieciach.
Sieć to co najmniej dwa połączone ze sobą urządzenia
sieciowe.
Rodzaje transmisji:
Parametry
Ustawienie
Adres IP
Adres IP to jednoznaczny adres sieciowy
urządzenia sieciowego.
Adres ten musi być unikalny w danej sie-
ci. Niektóre zakresy adresów IP są zare-
zerwowane dla sieci publicznych, np. dla
Internetu.
Zakres
adresów
prywatnych
Np. 10.0.0.0 - 10.255.255.255,
Maska podsieci 255.0.0.0
172.16.0.0 - 172.31.255.255
Maska podsieci 255.255.0.0
192.168.0.0 - 192.168.255.255
Maska podsieci 255.255.255.0
Maska pod-
sieci
Maska bitowa, wykorzystywana do pode-
jmowania decyzji i przyporządkowań w
rutingu.
W sieciach wewnętrznych domyślnie
255.255.255.0
Brama
Urządzenie sieciowe umożliwiające
dostęp do Internetu wszystkim
pozostałym urządzeniom sieciowym.
Np. komputerowi, do którego podłączony
jest modem DSL albo najczęściej rutero-
wi lub punktowi dostępowemu w sieci.
Parametry
Ustawienie
Serwer
nazw
Określany też jako DNS (Domain Name
Server), serwer ten odpowiada za jed-
noznaczne przypisanie adresu IP do
adresu WWW lub URL (np.
www.google.de).
Gdy w przeglądarce wpiszemy nazwę
domeny, serwer DNS wyszukuje odpo-
wiedni adres IP serwera i przekazuje za-
pytanie na ten adres.
W tym miejscu można wpisać IP serwera
DNS dostawcy usług internetowych.
Często wystarczy wybrać adres IP
bramy. Brama przekazuje zapytania sa-
modzielnie do DNS dostawcy usług in-
ternetowych.
DHCP
Serwer DHCP automatycznie przydziela
urządzeniu sieciowemu adres IP, maskę
podsieci, bramę i serwer nazw.
Serwery DHCP są dostępne w nowszych
Konfiguracja
368
ruterach. Usługa DHCP musi by usta-
wiona lub uaktywniona, bliższe infor-
macje na ten temat zawiera odpowiedni
podręcznik.
Wskazówka
W razie wykorzystywania stałego adresu
IP I serwera DHCP należy pamiętać, aby
stałe adresy IP były spoza zakresu
adresów przydzielanych przez DHCP,
ponieważ w przeciwnym razie mogą
wystąpić problemy.
Port
Port stanowi interfejs, przez który odby-
wa się komunikacja między programami.
Niektóre porty są przydzielone na stałe
(23: Telnet, 21: FTP), inne można
wybierać dowolnie. Porty są istotne w
różnych aplikacjach, np. w razie dostępu
do urządzenia z przeglądarki interneto-
wej.
Adres MAC
Adres MAC (Media-Access-Control-
Adress, także Ethernet-ID) to unikalny
adres sprzętowy adaptera sieciowego.
Służy on do jednoznacznej identyfikacji
urządzenia w sieci komputerowej.
Budowa sieci
Urządzenie musi być połączone z siecią fizycznie kablem
CAT5, patrz Złącza str. 345.
Wskazówka
Należy przestrzegać wskazówek producentów
urządzeń sieciowych.
Można łączyć ze sobą wiele
przełączników/ruterów/punktów dostępowych. Zapory
firewall i inne programy zabezpieczające mogą mieć ne-
gatywny wpływ na sieć.
Ostrzeżenie
W razie zastosowania rutera sieciowe urządzenia
klienckie, a więc także nagrywarka, są „połączo-
ne“ z Internetem. Tak samo jest w odwrotnym
kierunku.
Aby uniknąć niepożądanego dostępu z zewnątrz,
należy koniecznie zastosować odpowiednie zabe-
zpieczenia jak np. zapora firewall, zmiana haseł,
zmiana portów)!
Konfiguracja sieci
ZAKŁADKA
Ustawienie
Ogólne infor-
macje
Ustawienia sieci lokalnej oraz wybór
trybu sieciowego.
PPPOE
PPPOE jest wykorzystywane dla łącz
ADSL i przy wykorzystaniu modemu w
Niemczech.
Kliknij Zmień, aby wprowadzić dane
dostępowe dostawcy usług interne-
towych (identyfikator, hasło).
DDNS
Serwer zarządzania dynamicznego
systemu Domain-Name-System do
uaktualniania nazw hostów oraz
zapisów DNS
NTP
Network Time Protocol
Serwer do synchronizacji czasu
Podaj ustawienia email, według których
w razie alarmu wysyłany będzie email
na określony adres.
UPnP
Universal Plug and Play
Ustawienia umożliwiające komfortowe
sterowanie urządzeniami sieciowymi w
sieci IP.
Inne
ustawienia
Skonfiguruj w tym miejscu adres IP
komputera, na którym mają być wyp-
rowadzane komunikaty w przypadku
alarmu.
Konfiguracja
ZAKŁADKA Ogólne
369
Parametry
Ustawienie
Typ NIC
Ustaw tu prędkość transferu zainstalo-
wanej karty sieciowej.
Wskazówka! 10M/100M/1000M Self-
adaptive
DHCP
Uaktywnij to pole wyboru, jeżeli w sieci
adresy są przydzielane dynamicznie
przez DHCP.
DHCP aktywny: następne pola wejści-
owe są nieaktywne, ponieważ para-
metry są pobierane z DHCP.
Wskazówka
Jeżeli adresy IP są przydzielane
ręcznie, pamiętaj o wyłączeniu DHCP
(brak haczyka w ‚polu wyboru’)
Adres IPv4
Adres urządzenia sieciowego przy
przydzielaniu ręcznym
IPv4
Maska pod-
sieci
W typowym przypadku 255.255.255.0
Domyślna
brama IPv4
Adres bramy dostępu do Internetu
Adres IPv6 1
aktualnie niewykorzystane
Adres IPv6 2
aktualnie niewykorzystane
Brama domy-
ślna IPv6
aktualnie niewykorzystane
Adres MAC
Adres sprzętowy zainstalowanej karty
sieciowej
MTU (bajty)
Określa maksymalną wielkość pakietu
dla protokołu.
Preferowany
serwer DNS
Adres serwera Domain Name Server, z
reguły adres IP bramy
Alternatywny
DNS
Adres IP alternatywnego serwera DNS
Zgłaszanie
awarii sieci
Aktywne pole wyboru:
Akustyczne alarmowanie w przypadku
awarii sieci
Wskazówka
Niektóre z tych ustawień są niedostępne w nie-
których trybach.
PPPOE
1.
Uaktywnij ‚pole wyboru’ PPPOE a następnie wpro-
wadź nazwę użytkownika (identyfikator dostępu do
Internetu) oraz hasło i potwierdź hasło.
2.
Potwierdź wprowadzone dane, klikając Zastosuj.
Ostrzeżenie
Używaj PPPOE w miarę możliwości tylko w razie
dostępności rutera!
DDNS
1.
Aby móc skorzystać z funkcji ABUS DDNS, należy
najpierw skonfigurować konto na serwerze
www.abus-server.com. Proszę przestrzegać wska-
zówek podanych w odpowiedziach na często zada-
wane pytania (FAQ) na tej stronie WWW.
2.
Uaktywnij pole wyboru ‚Uaktywnij DDS’ a następnie
wybierz typ DDNS „DynDNS“ i wpisz w polu „Adres
serwera“ adres IP www.abus-server.com.
3.
Potwierdź wprowadzone dane, klikając Zastosuj.
Adres IP twojego połączenia z Internetem będzie
teraz uaktualniany na serwerze co minutę.
Konfiguracja
NTP
370
Wskazówka
Nagrywarka może synchronizować czas z
zewnętrznym serwerem. W Internecie dostępne
jest wiele adresów takich serwerów.
1.
Uaktywnij ‚pole wyboru’ NTP i podaj, po jakim czasie
synchronizacja ma być powtórzona. Wprowadź
adres IP serwera NTP oraz port NTP.
2.
Potwierdź wprowadzone dane, klikając Zastosuj.
W razie alarmu urządzenie może wysyłać powiadomienie
emailem. Wprowadź tu konfigurację email.
Parametry
Ustawienie
Uaktywnij auto-
ryzację serwera
Uaktywnij pole wyboru, jeżeli logo-
wanie odbywa się na serwerze
dostawcy usług internetowych.
Nazwa użyt-
kownika
Konto email na serwerze dostawcy
usług internetowych
Hasło
Hasło zabezpieczające konto email
Serwer SMTP
Adres serwera SMTP dostawcy
usług internetowych
Port SMTP
Wpisz port SMTP
(domyślnie: 25)
Uaktywnij SSL
Uaktywnij ‚pole wyboru’, aby włączyć
szyfrowanie wiadomości email
Nadawca
Nazwa nadawcy
Nadawca
Adres
Adres email związany z kontem
Wybierz
odbiorcę
Wybierz trzech adresatów, którzy
mają otrzymywać powiadomienie
Adresat
Wpisz tu adres nazwę odbiorcy.
Adres email
Wpisz adres email odbiorcy.
Dołącz obraz
Uaktywnij ‚pole wyboru’, jeżeli
oprócz wiadomości email ma ją być
wysyłane zapisy z kamery jako pliki
fotograficzne.
Interwał
Wybierz interwał 2 do 5 sekund
między kolejnymi zapisami.
1.
Wprowadź parametry powiadomienia email.
2.
Następnie kliknij Test, aby wysłać testowego emaila.
3. Jeżeli wprowadzone dane są prawidłowe i
otrzymałeś email potwierdzający, naciśnij przycisk
Zastosuj.
Wskazówka
Urządzenie wyśle wiadomość email do skonfi-
gurowanego odbiorcy.
Jeżeli ten email nie dojdzie do odbiorcy, sprawdź
ustawienia i skoryguj je.
Ewentualnie sprawdź ustawienia junk mail
swojego klienta pocztowego.
Wskazówka
Ze względu na kompatybilność używaj tylko klien-
tów email, z którymi można łączyć się protokołem
SMTP.
Konfiguracja
UPnP
371
Parametry
Ustawienie
Aktywacja UPnP
Zaznaczenie tego pola wyboru
powoduje aktywację widoczności w
sieci IP.
Typ mapowania
Określ w tym miejscu, czy przeka-
zywanie portu ma odbywać się auto-
matycznie czy ręcznie.
Potwierdź ustawienia, klikając Zastosuj i wyjdź z menu
klikając wstecz.
Inne ustawienia
Parametry
Ustawienie
Alarm Host IP
Adres sieciowy stacji CMS
Alarm Host Port
Port stacji CMS
Port serwera
Port do komunikacji danych (domyśl-
nie: 8000)
Port HTTP
Port serwera WWW (domyślnie: 80)
Adres Multicast IP
W celu ograniczenia transferu
danych można wprowadzi także Mul-
ticast IP. Adres IP musi być zgodny z
adresem ustawionym w oprogramo-
waniu do monitoringu wideo.
Port usługi RTSP
Wpisz port RTSP
(domyślnie 554)
Wskazówka
Port serwera 8000 oraz port HTTP 80 to domyślne
porty zdalnych klientów lub zdalnego dostępu z
przeglądarki WWW.
Konfiguracja
Ostrzeżenie
Dla następujących typów błędów można zainicjować ost-
rzeżenie:
HDD pełny
Błąd HDD
Rozłączona sieć
Konflikt IP
Nielegalne zalogowanie
Różny sygnał wejściowy/wyjściowy wideo
Błąd zapisu
372
Parametry
Powiadomienia
Ostrzeżenie audio
Urządzenie emituje powt-
arzalny sygnał dźwiękowy
Wysłanie e-maila
Wysyłany jest e-mail na po-
dany adres.
Użytkownicy
Ostrzeżenie
Zanotuj hasło administratora.
Fabryczne ustawienie
„1 2 3 4 5“.
W sekcji Zarządzanie użytkownikami można dodawać
nowych użytkowników, kasować istniejących lub zmie-
niać ustawienia.
1.
Aby dodać nowego użytkownika, wybierz Dodaj.
Parametry
Ustawienie
Nazwa użyt-
kownika
Jednoznaczny identyfikator
Hasło
Kod dostępu do urządzenia, do
zarządzania urządzeniem
Wskazówka: regularnie zmieniaj hasła,
używaj kombinacji liter i cyfr itd.,
zapisuj hasła w bezpiecznym miejscu.
Potwierdzenie
Dla bezpieczeństwa wprowadź jeszcze
raz kod dostępu.
Poziom
WAŻNE
Dla poziomu Użytkownik można usta-
wić więcej uprawnień niż dla poziomu
Gość.
MAC użyt-
kownika
Adres MAC adaptera sieciowego wy-
korzystywanego przez użytkownika
komputera PC
Wskazówka
Ogranicza to dostęp do komputera PC,
którego adres MAC został tu wpro-
wadzony!
2.
Wprowadź nazwę i hasło, i potwierdź wprowadzone
hasło w polu poniżej.
3.
Wybierz poziom i wprowadź adres MAC.
4. Potwierdź ustawienia, klikając OK.
Ostrzeżenie
Przestrzegaj poniższych wskazówek przydzielania
uprawnień dostępu.
Konfiguracja
Ustawianie uprawnień
Steruj uprawnieniami dostępu, klikając symbol „Uprawni-
enie“. Można zmieniać tylko dane dostępowe użytkow-
ników dodanych ręcznie.
373
Wskazówka
Użytkownik może wprowadzać ustawienia lub
zmieniać parametry lokalnie, tzn. na urządzeniu.
Użytkownik może/ma prawo dostępu do urządze-
nia przez połączenie sieciowe.
Na ZAKŁADCE Kamera ustawia się uprawnienie
dostępu do poszczególnych kamer (z sieci lub lo-
kalnie).
Para-
metry
Ustawienie
Ustawieria
lok
Wyszukiwanie protokołu
Ustawienia parametrów
Rozszerzone ustawienia
Wyłączanie / Restart
Ustaw.
zdalne
(Remote)
Wyszukiwanie protokołu
Ustawienia parametrów
Sterowanie portem szeregowym
Sterowanie wyjściem wideo
Audio dwukierunkowe
Sterowanie alarmem
Rozszerzone ustawienia
Wyłączanie / Restart
Zarzadz.
kamera
Widok zdalny na żywo (Remote Live)
Lokalne sterowanie ręczne
Zdalne sterowanie ręczne
Odtwarzanie lokalne
Odtwarzanie zdalne (Remote)
Lokalne sterowanie PTZ
Zdalne sterowanie PTZ
Lokalny eksport wideo
Ostrzeżenie
Zmień ogólne ustawienia użytkownika (nazwa,
hasło, poziom uprawnień, adres MAC), klikając
symbol „Edytuj“ lub na ZAKŁADCE „Zmiana
hasła“.
Kamera
Kamera
OSD
W pozycji “Kamera“ wybierz kanał kamery do edycji.
374
Kamera
Wybór kanału kamery do edycji
Nazwa
Ustalenie nazwy kamery
Wyświetl nazwę
Włączanie/wyłączanie wyświetla-
nia nazwy kamery w widoku na
żywo
Wyświetl datę
Włączanie/wyłączanie wyświetla-
nia daty kamery w widoku na
żywo
Wyświetl tydzień
Wyświetlanie widoku tygodnio-
wego w trybie live
Format daty
Wybór rodzaju wyświetlania daty
przy wyszukiwaniu do odtwarz-
ania
Format czasu
Wybór rodzaju wyświetlania
godziny przy wyszukiwaniu do
odtwarzania
Tryb wyświetlania
Ustawienia dotyczące prezentacji
nazwy kamery i daty
W pozycji “Kamera“ wybierz kanał kamery do edycji.
W pozycji “Tryb“ dopasuj obraz z kamery za pomocą
skonfigurowanych ustawień lub ustawień zdefiniowanych
przez użytkownika do warunków oświetlenia.
Ruch
W pozycji “Kamera“ wybierz kanał kamery do edycji.
Zaznacz wykrywanie ruchu.
Dodatkowo należy aktywować wykrywanie ruchu w ka-
merach sieciowych. Szczegółowe informacje znajdują się
w podręczniku użytkownika kamery sieciowej.
Reakcja
Wyzwalanie kanału
Po kliknięciu opcji „Reakcja“ ukazuje się ZAKŁADKA
Obraz
Wyzwalanie kanału (tylko dla wykrywania ruchu):
Wskazówka
Aby zapisywać na podstawie wykrywania ruchu,
konieczne jest skonfigurowanie harmonogramu w
pozycji Zapis(patrz strona 378).
Kamera
Wybierz jeden lub więcej kanałów kamer, które w razie
alarmu mają wykonywać tę reakcję.
Potwierdź ustawienia klikając Zastosuj i wyjdź z menu
klikając OK.
Harmonogram
Wybierz ZAKŁADKĘ Harmonogram.
Ustaw godziny, w jakich mają być wyzwalane reakcje
ustawione na ZAKŁADCE Reakcja.
1. Wybierz dzień i wprowadź harmonogram.
375
Wskazówka
Można zdefiniować maks. 8 rastrów czasowych w
przedziale od 00:00 do 00:00; czasy
poszczególnych rastrów nie mogą się nakładać.
2. Dla funkcji Kopiuj wybierz, czy ustawienie ma być
przeniesione na wszystkie dni tygodnia oraz na
ustawienia urlopowe.
3. Potwierdź ustawienia klikając Zastosuj i wyjdź z
menu klikając OK.
Reakcja
Wybierz ZAKŁADKĘ Reakcja.
Tu można skonfigurować działanie nagrywarki w razie
wystąpienia zdarzenia (np. wykrycia ruchu), klikając od-
powiednie pole wyboru.
Parametry
Powiadomienia
Pełen ekran -
wyskakujące okienko
W widoku na żywo obraz
kamery jest ustawiany w
trybie pełnoekranowym
Wysłanie e-maila
Wysyłany jest e-mail na po-
dany adres.
Wyzwalanie wyjścia
alarmowego
Patrz str. 370.
Potwierdź ustawienia klikając Zastosuj i wyjdź z
menu klikając OK.
Strefa prywatna
W pozycji „Kamera” wybierz kanał kamery do edycji.
Zaznacz opcję Strefa prywatna.
1. Zaznacz za pomocą myszy maksymalnie cztery obs-
zary strefy prywatnej.
2. Dla opcji Kopiuj określ, czy ustawienie powinno
zostać przejęte w odniesieniu do wszystkich kamer.
3. Potwierdź ustawienia, klikając Zastosuj i wyjdź z
menu klikając OK.

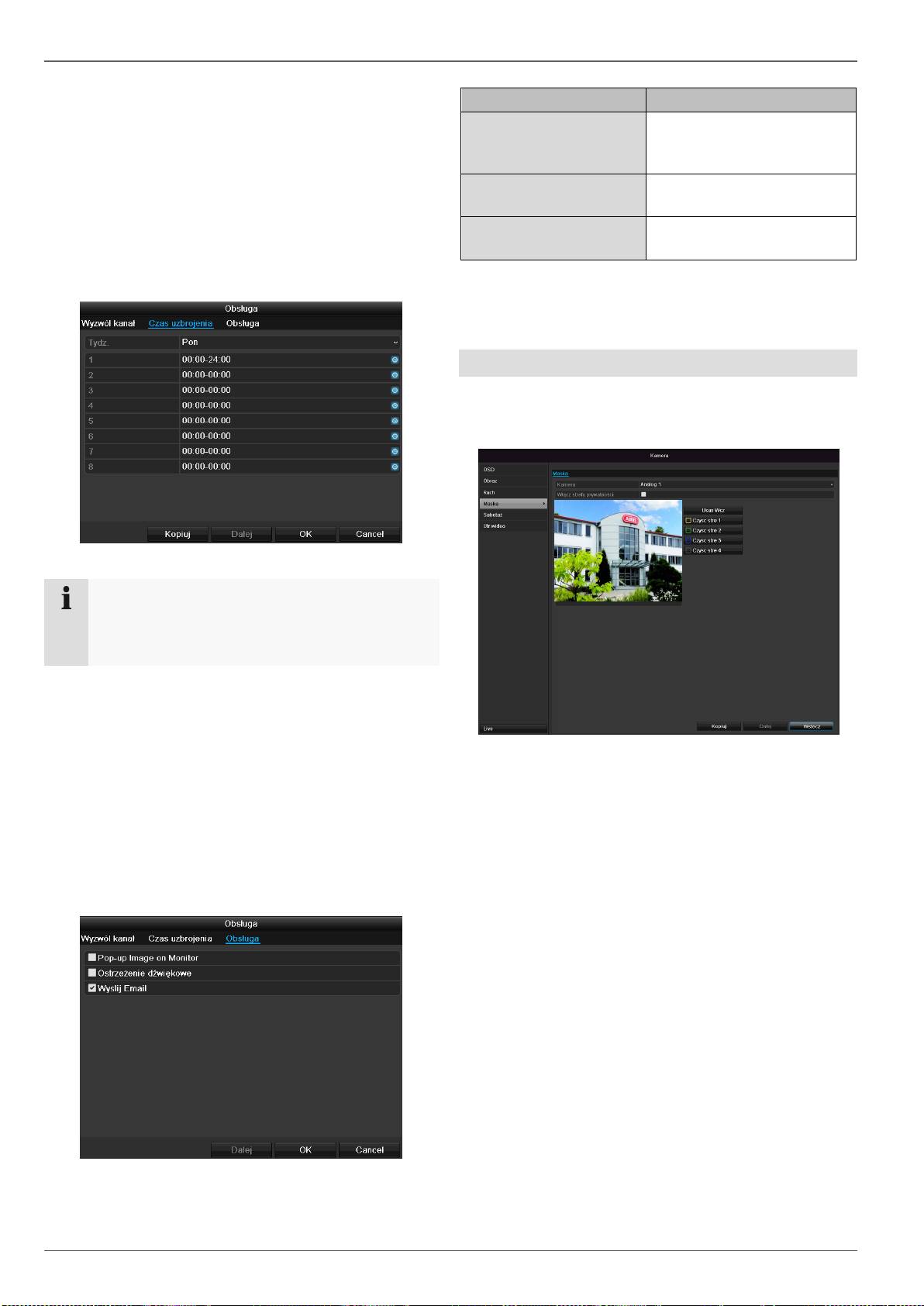

Kamera
Monitorowanie sabotażu
W pozycji „Kamera” wybierz kanał kamery do edycji.
Zaznacz pole wyboru „Monitorowanie sabotażu”.
Harmonogram
Wybierz ZAKŁADKĘ Harmonogram.
Ustaw godziny, w jakich mają być wyzwalane reakcje
ustawione na ZAKŁADCE Reakcja.
1. Wybierz dzień i wprowadź harmonogram.
376
Wskazówka
Można zdefiniować maks. 8 rastrów czasowych w
przedziale od 00:00 do 00:00; czasy
poszczególnych rastrów nie mogą się nakładać.
2. Dla funkcji Kopiuj wybierz, czy ustawienie ma być
przeniesione na wszystkie dni tygodnia oraz na
ustawienia urlopowe.
3. Potwierdź ustawienia klikając Zastosuj i wyjdź z
menu klikając OK.
Reakcja
Wybierz ZAKŁADKĘ Reakcja.
Tu można skonfigurować działanie nagrywarki w razie
wystąpienia zdarzenia (np. wykrycia ruchu), klikając od-
powiednie pole wyboru.
Parametry
Powiadomienia
Pełen ekran -
wyskakujące okienko
W widoku na żywo obraz
kamery jest ustawiany w
trybie pełnoekranowym
Wysłanie e-maila
Wysyłany jest e-mail na po-
dany adres.
Wyzwalanie wyjścia
alarmowego
Patrz str. 370.
Potwierdź ustawienia klikając Zastosuj i wyjdź z
menu klikając OK.

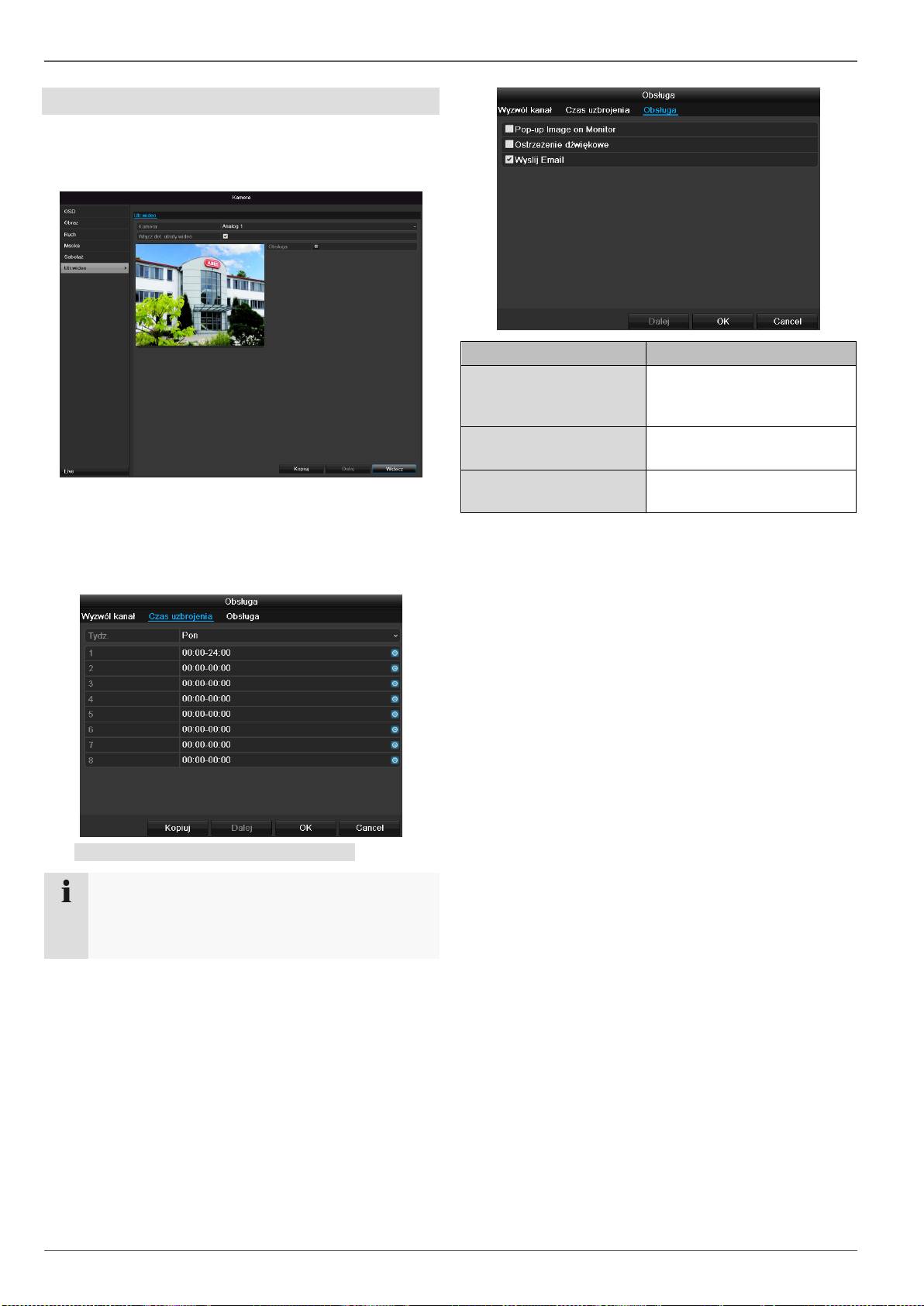

Kamera
Utrata obrazu wideo
W pozycji „Kamera” wybierz kanał kamery do edycji.
Zaznacz pole wyboru „Video Loss” dla alarmu.
Harmonogram
Wybierz ZAKŁADKĘ Harmonogram.
Ustaw godziny, w jakich mają być wyzwalane reakcje
ustawione na ZAKŁADCE Reakcja.
1. Wybierz dzień i wprowadź harmonogram.
377
Wskazówka
Można zdefiniować maks. 8 rastrów czasowych w
przedziale od 00:00 do 00:00; czasy
poszczególnych rastrów nie mogą się nakładać.
2. Dla funkcji Kopiuj wybierz, czy ustawienie ma być
przeniesione na wszystkie dni tygodnia oraz na usta-
wienia urlopowe.
3. Potwierdź ustawienia klikając Zastosuj i wyjdź z menu
klikając OK.
Reakcja
Wybierz ZAKŁADKĘ Reakcja.
Tu można skonfigurować działanie nagrywarki w razie
wystąpienia zdarzenia (np. wykrycia ruchu), klikając od-
powiednie pole wyboru.
Parametry
Powiadomienia
Pełen ekran -
wyskakujące okienko
W widoku na żywo obraz
kamery jest ustawiany w
trybie pełnoekranowym
Wysłanie e-maila
Wysyłany jest e-mail na po-
dany adres.
Wyzwalanie wyjścia
alarmowego
Patrz str. 370.
Potwierdź ustawienia klikając Zastosuj i wyjdź z
menu klikając OK.

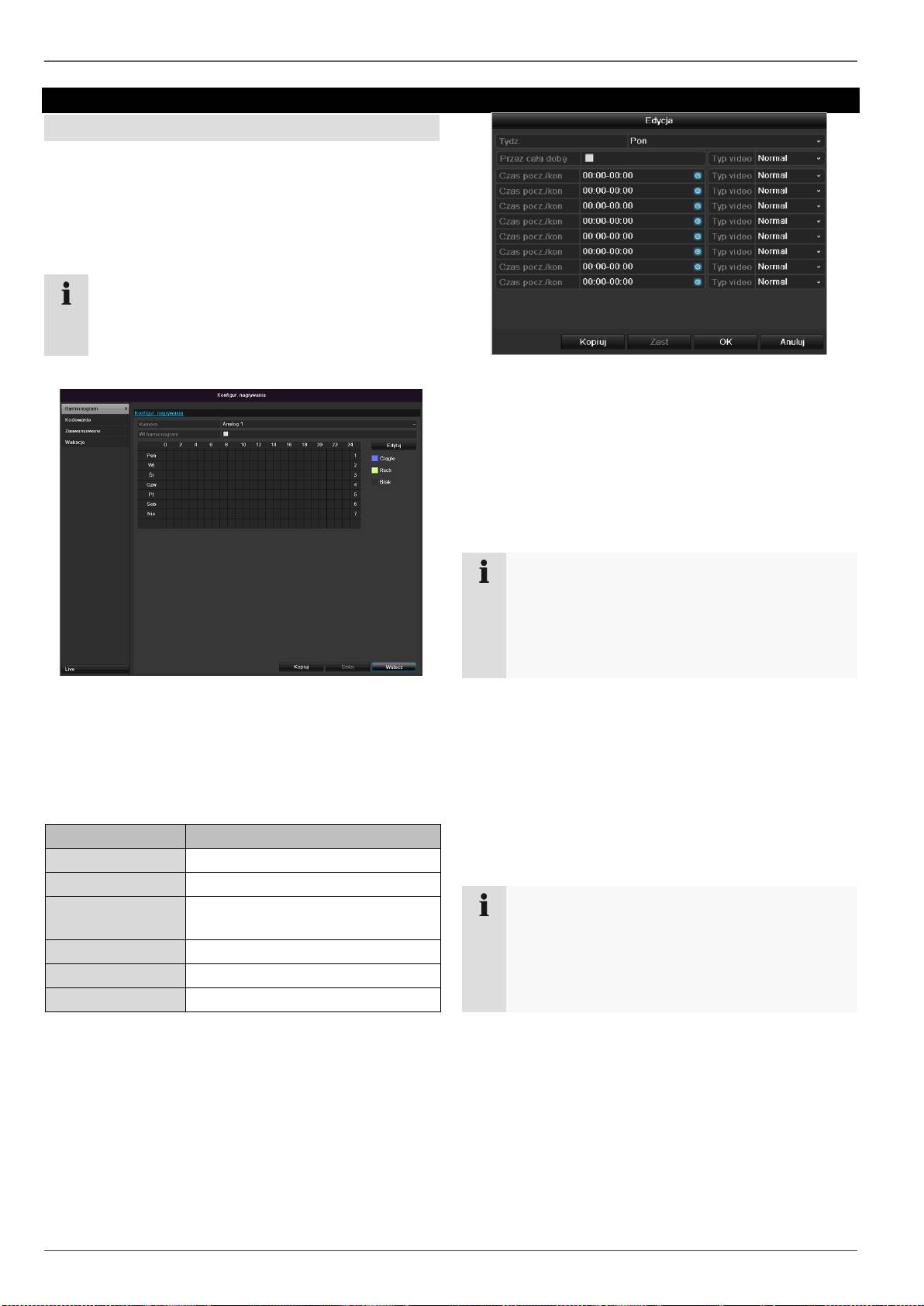

Konfiguracja nagrywania
Konfiguracja nagrywania
Ustawianie
Otwórz główne menu i kliknij Zapis.
Harmonogram
Za pomocą funkcji Harmonogram konfigurowane są
czasy zapisu lub „wyzwalacze“ (typ zapisu) dla
poszczególnych kamer.
378
Wskazówka
Ponieważ ustawienia dla ZAKŁADEK Zapis i Ob-
raz natychmiastowy są identyczne, będą one o-
pisane tylko raz.
W menu OSD zostaną wyświetlone od lewej do prawej
strony godziny wybranego dnia (dni są rozmieszczone od
góry do dołu). Na prawo od wyświetlanego obrazu
widoczna jest kolorowa legenda, tzn. w skonfigurowanym
harmonogramie okresy zapisu są wyróżnione kolorami
odpowiednich „wyzwalaczy“, czyli typów zapisu.
Kolor
Legenda
Niebieski
Czas Czas w godzinach
żółty
Wykrywanie ruchu
Jasnoniebieski
Wykrywanie ruchu i wyzwalacze
alarmów
Czerwona
Alarm
Szary
Brak wyboru
brązowy
Ruch lub alarm
1. W menu rozwijanym w pozycji ‚Harmonogram’ zdefi-
niuj ustawiany dzień.
2. Włącz/wyłącz ‚Cały dzień’. Jeżeli aktywny jest wybór
Cały dzień, nie można wprowadzić zdefiniowanych
czasów, ustawione parametry odnoszą się do całego
dnia.
3. Aby wprowadzić ustawienia zależne od czasu, wyłącz
opcję ‚Cały dzień’.
4. W menu wyskakującym wprowadź ‚typ’ zapisu.
Czas
Ruch
5. Dla ustawienia zależnego od czasu można zdefinio-
wać maks. 8 rastrów czasowych w przedziale od
00:00 do 24:00; czasy poszczególnych rastrów nie
mogą się nakładać.
Klikając Kopiuj, można przenieść to ustawienie na
Wybierz kamerę i kliknij pole wyboru Uaktywnij
inne dni lub na cały tydzień.
harmonogram.
Zakończ ustawienia na ekranie zapisu, klikając Zastosuj
Kliknij Edytuj, aby ustalić rodzaj i czas harmono-
a następnie OK.
gramu.
Przykładowe zastosowanie
Ma być wykonany zapis w godzinach 11:00 -
07:00. W tym celu należy skonfigurować 2 strefy
czasowe.
1. 11:00 - 24:00
2. 00:00 - 07:00
Wskazówka
Aby zapisywać na podstawie wykrycia ruchu
lub alarmu, należy tę opcję ustawić najpierw w
menu Kamera (patrz str. 39 „Konfigurowanie
stref“), lub Konfiguracja (patrz str. .48
„Alarm“).
Kodowanie
Kodowanie
ZAKŁADKA Zapis
Za pomocą funkcji Harmonogram konfigurowane są
czasy zapisu lub „wyzwalacze“ (typ zapisu) dla
poszczególnych kamer.
W tym podmenu dostępne są następujące ustawienia:
379
Kamera
Ustawiana kamera
Parametry kodo-
wania
Ustawiany strumień
Typ strumienia
Predefiniowany strumień wideo
Rozdzielczość
Auto, WD1(960x480)
4CIF(704x576),
2CIF(704 x 288), CIF(352x288),
QCIF(176x144)
Przepływność
Wybór zmiennej i stałej
przepływności
Jakość wideo
Różne poziomy jakości
+++: średnia jakość
++++++: wysoka jakość
Częstotliwość
odświeżania ob-
razu
Ustawienia liczby klatek dla
strumienia
Tryb maks.
przepływności
Wybór trybu ustawień
przepływności
Zdef. przez użytkownika (32 –
3072)
Maks.
przepływność
(Kbps)
Ustawienia maksymalnej
przepływności
Zalecana maks.
przepływność
obszaru
Zalecana przepływność w
zależności od ustawionej ro-
zdzielczości, częstotliwości
odświeżania obrazu itp.
Czas przed alar-
mem
Czas zapisu sprzed alarmu w
sekundach
Czas po alarmie
Czas zapisu po alarmie w se-
kundach
Zaznaczanie
czasu
przechowywania
Ustawienie najdłuższego czasu
przechowywania zapisanych
plików.
Aktywuj tryb 960
Aktywny:
Możliwy zapis z rozdzielczością
WD1.
Potwierdź ustawienia klikając Zastosuj i wyjdź z menu
klikając OK.
TAB Substream
Mogą być ustawiane następujące parametry:
Kamera
Ustawiana kamera
Typ strumienia
Predefiniowany strumień wideo
Rozdzielczość
Auto, 4CIF(704x576),
CIF(352x288), QCIF(176x144)
Typ
przepływności
Wybór zmiennej i stałej
przepływności
Jakość wideo
Różne poziomy jakości
+++: średnia jakość
++++++: wysoka jakość
Częstotliwość
odświeżania ob-
razu
Ustawienia liczby klatek dla
strumienia
Tryb maks.
przepływności
Ogólnie,
Zdefiniow. przez użytkownika (32
- 3072
Maks.
przepływność
(Kbps)
Zalecana maks.
przepływność
obszaru
192~320 (Kbps)
Kodowanie
Potwierdź ustawienia, klikającZastosuj i wyjdź z menu
klikając Powrót.

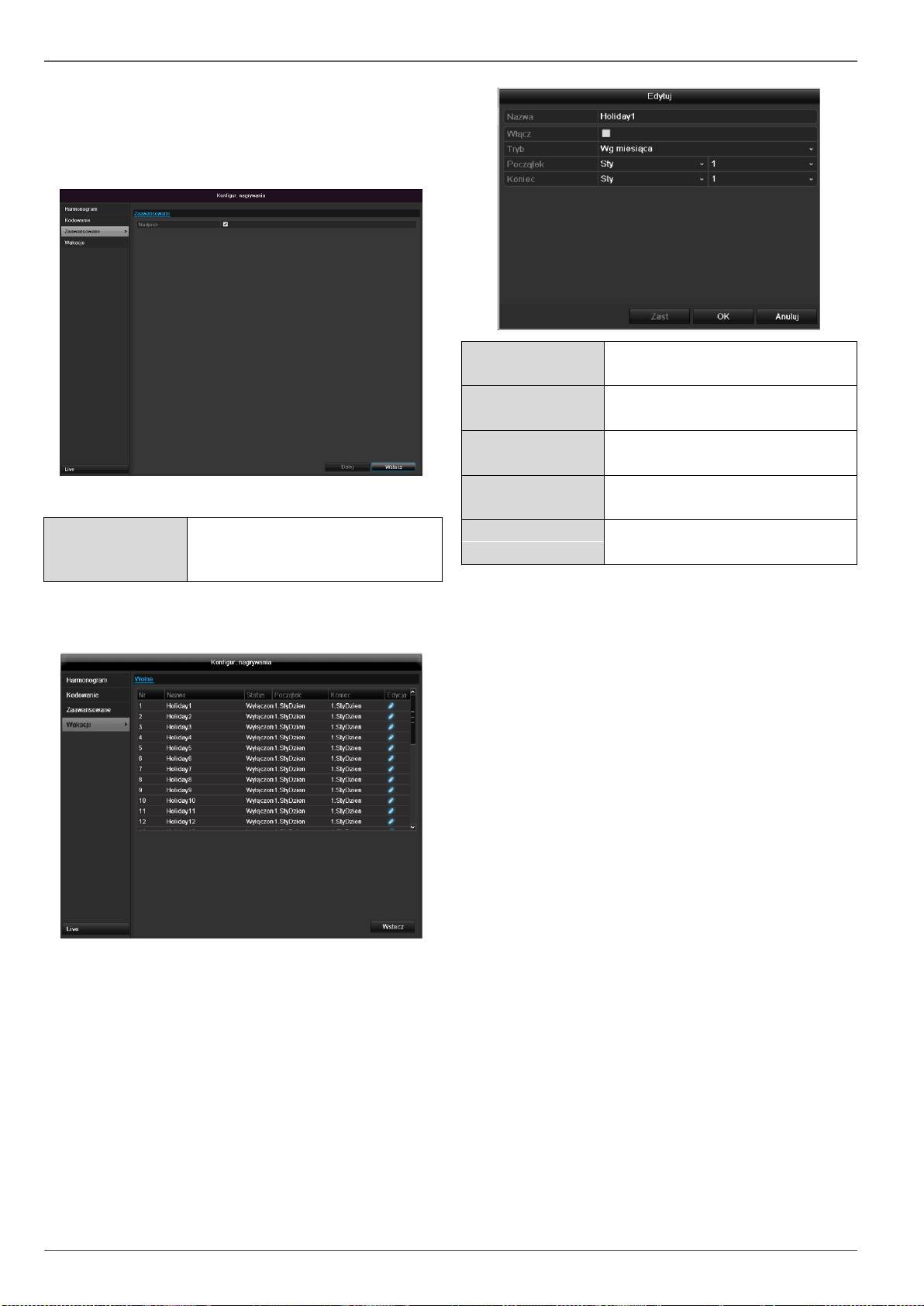

Zaawansowane ustawienia
380
Nadpisz
Ustal, czy po zapełnieniu
twardego dysku mają być nadpi-
sywane najstarsze zapisy.
Urlop
W tym submenu można wykonać 32 różne ustawienia
zapisu na urlop lub święta.
Aby wykonać te ustawienia, kliknij symbol „Edytuj“.
Urlop
Ręczne wprowadzenie nazwy ur-
lopu lub święta
Aktywny
Uaktywnianie lub wyłączanie
ustawionego urlopu
Model
Wg daty / Wg tygodnia / Wg mie-
siąca
Czas startowy
Wybór daty początkowej/czasu
początkowego
Czas końcowy
Wybór daty końcowej/czasu
końcowego
Zakończ ustawienia klikając Zastosuj i OK.
