Tag/Nacht Mini HD 720p Netzwerkkamera: TVIP41500 | TVIP61500
Diese Kurzanleitung beschreibt die ersten Einrichtungsschritte für Ihre Netzwerkkamera.
Detaillierte Informationen erhalten Sie in der beiliegenden Bedienungsanleitung.
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 1 09.12.13 13:24
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 2 09.12.13 13:24
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns bei Ihnen für den Kauf eines unserer
Produkte. Dieses Produkt erfüllt die Anforderungen der
geltenden europäischen und nationalen Richtlinien.
Die Konformität wurde nachgewiesen, die entsprechen-
den Erklärungen und Unterlagen sind beim Hersteller
hinterlegt: ABUS Security-Center GmbH & Co. KG, Linker
Kreuthweg 5, 86444 Ang, GERMANY.
Um diesen Standard zu erhalten und einen gefahrlosen
Betrieb sicherzustellen, müssen Sie als Anwender diese
Bedienungsanleitung beachten! Lesen Sie vor Inbetrieb-
nahme des Produkts die komplette Bedienungsanlei-
tung, beachten Sie alle Bedienungs- und Sicherheits-
hinweise!
Alle enthaltenen Firmennamen und Produktbezeich-
nungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten. Bei Fragen wenden Sie sich an Ih-
ren Fachhandelspartner!
3
Deutsch
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 3 09.12.13 13:24
Deutsch
Nederlands
Lieferumfang ......................... 6
Leveringsomvang ......................... 42
Warnhinweise ......................... 7
Waarschuwingen ......................... 43
Übersicht ......................... 8
Overzicht ......................... 44
Netzwerkeinbindung ......................... 10
Netwerkverbinding ......................... 46
Hardwareinstallation ......................... 12
Hardware-installatie ......................... 48
English
Dansk
Scope of delivery ......................... 18
Leveringsomfang ......................... 54
Warnings ......................... 19
Advarselshenvisninger ......................... 55
Overview ......................... 20
Oversigt ......................... 56
Network connection ......................... 22
Netværksintegration ......................... 58
Hardware installation ......................... 24
Hardwareinstallation ......................... 60
Français
Svensk
Étendue de la livraison ......................... 30
Leveransomfång ......................... 66
Avertissements ......................... 31
Varningar ......................... 67
Vue d‘ensemble ......................... 32
Översikt ......................... 68
Intégration réseau ......................... 34
Nätverksanslutning ......................... 70
Installation matérielle ......................... 36
Installation av hårdvara ......................... 72
4
Deutsch
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 4 09.12.13 13:24
Polski
Español
Zakres dostawy ......................... 78
Volumen de entrega ......................... 102
Wskazówki ostrzegawcze ......................... 79
Advertencias ......................... 103
Przegląd ......................... 80
Vista general ......................... 104
Integracja z siecią ......................... 82
Conexión de red ......................... 106
Instalacja sprzętu ......................... 84
Instalación del hardware ......................... 108
Italiano
Pусский
Dotazione ......................... 90
Объем поставки ......................... 114
Avvertenze ......................... 91
Предупреждения ......................... 115
Panoramica ......................... 92
Обзор ......................... 116
Collegamento in rete ......................... 94
Подключение к сети ......................... 118
Installazione dell’hardware ......................... 96
Установка оборудования ......................... 120
5
Deutsch
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 5 09.12.13 13:24
Lieferumfang
• IR HD 720p Netzwerk Außen-Domekamera
• IR HD 720p Netzwerk Außenkamera
• Netzteil (inkl. EU, AU, UK)
• 1 m Netzwerkkabel
• Befestigungsmaterial
• Kurzanleitung
• CD
TVIP41500 TVIP61500
EU, AU, UK
Quick Guide
Soware
TVIP41500
6
Deutsch
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 6 09.12.13 13:24
Warnhinweise
Achten Sie auf eine unterbrechungs-
Halten Sie starke Magnetfelder
freie Stromversorgung bei Betrieb
von der Netzwerkkamera fern.
mit permanenter Spannungsquelle.
Betreiben Sie die Netzwerkkamera
Führen Sie keine Gegenstände in
nur mit einer geeigneten
die Kamera (z.B. Nadeln).
Spannungsquelle.
Betreiben Sie die Netzwerkkamera
Achten Sie darauf, dass die Netz-
nur unter den vom Hersteller emp-
werkkamera sicher montiert ist.
fohlenen Umgebungsbedingungen.
7
Deutsch
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 7 09.12.13 13:24
Übersicht
Innenliegende Reset-Taste
(beim Kamera-Reset für
Bodenplatte
ca. 30 Sekunden
gedrückt halten)
Objektiv
IR-LEDs
Lichtsensor für Tag/Nacht-Umschaltung
8
Deutsch
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 8 09.12.13 13:24
Kamerahalter
Sonnendach
IR-LEDs
Lichtsensor für Tag-/
Reset-Taste (beim Kamera-Reset für
Nacht-Umschaltung
ca. 30 Sekunden gedrückt halten)
Objektiv
9
Deutsch
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 9 09.12.13 13:24
Netzwerkeinbindung
Es gibt 2 Möglichkeiten der Netzwerkeinrichtung:
Variante 1:
Direkter Anschluss der Netzwerkkamera an einen
PC/Laptop
• Verwenden Sie das beiliegende Netzwerkkabel um
Kamera und PC/Laptop miteinander zu verbinden.
• Schließen Sie die Spannungsversorgung der
Netzwerkkamera an. Die Netzwerkkamera erkennt
automatisch ob eine direkte Verbindung zwischen
PC und Kamera hergestellt werden soll.
• Kongurieren Sie die Netzwerkschnittelle Ihres PCs/
Laptop auf die IP Adresse 192.168.0.2, das Default
Gateway auf 192.168.0.1 und die Subnetzmaske auf
255.255.255.0.
• Gehen Sie weiter zu Punkt 3, um die Ersteinrichtung
abzuschließen und die Verbindung zur
Netzwerkkamera aufzubauen.
10
Deutsch
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 10 09.12.13 13:24
Variante 2: Anschluss der Netzwerkkamera an einen Router/Switch
• Verbinden Sie Ihren PC/Laptop mit dem Router/Switch.
• Verbinden Sie die Netzwerkkamera mit dem Router/Switch.
• Schließen Sie die Spannungsversorgung der Netzwerkkamera an.
• Wenn in Ihrem Netzwerk ein DHCP-Server (Automatische
IP-Adressen Vergabe durch den Router) verfügbar ist, stellen
Sie die Netzwerkschnittstelle Ihres PCs/Laptop auf „IP-Adresse
automatisch beziehen“.
• Sollte kein DHCP-Server verfügbar sein, kongurieren Sie die
Netzwerkschnittstelle Ihres PCs/Laptop auf 192.168.0.2, das
Default Gateway auf 192.168.0.1 und die Subnetzmaske auf
255.255.255.0.
• Gehen Sie weiter zu Punkt 3, um die Ersteinrichtung
abzuschließen und die Verbindung zur Netzwerkkamera
aufzubauen.
11
Deutsch
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 11 09.12.13 13:24

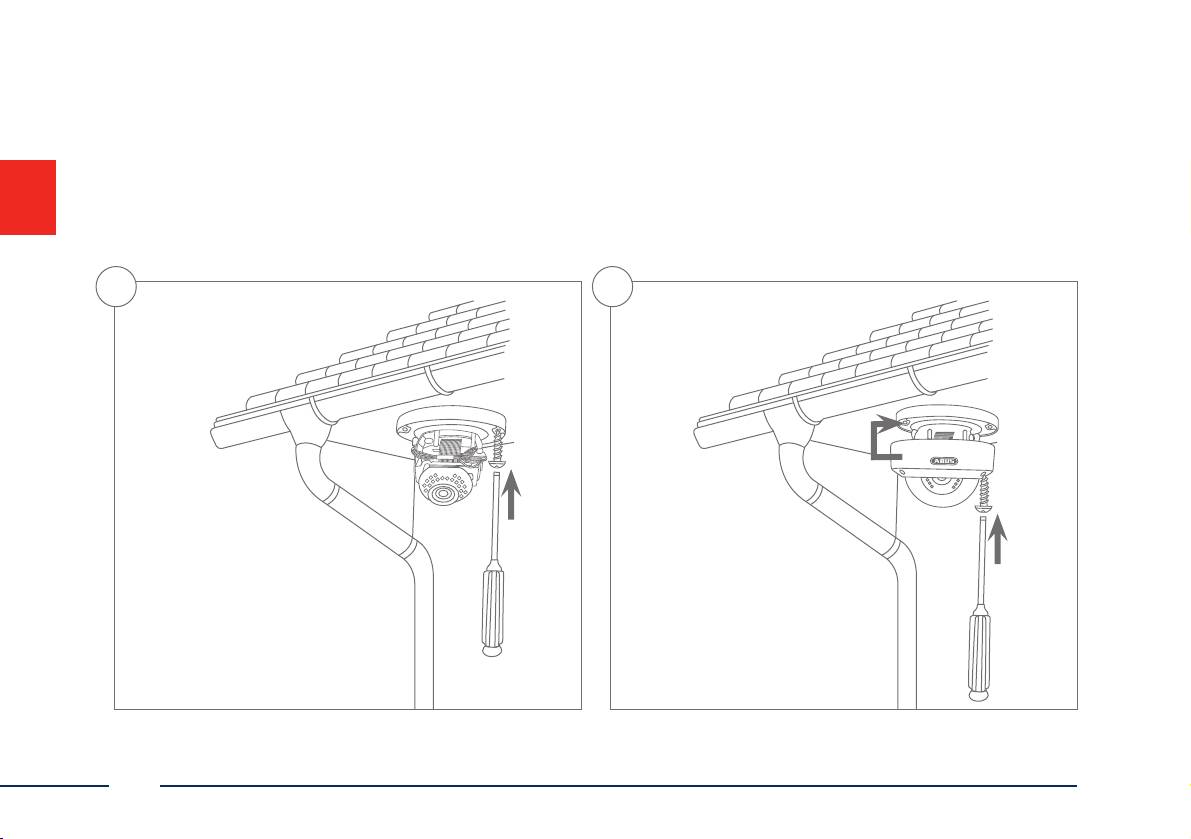

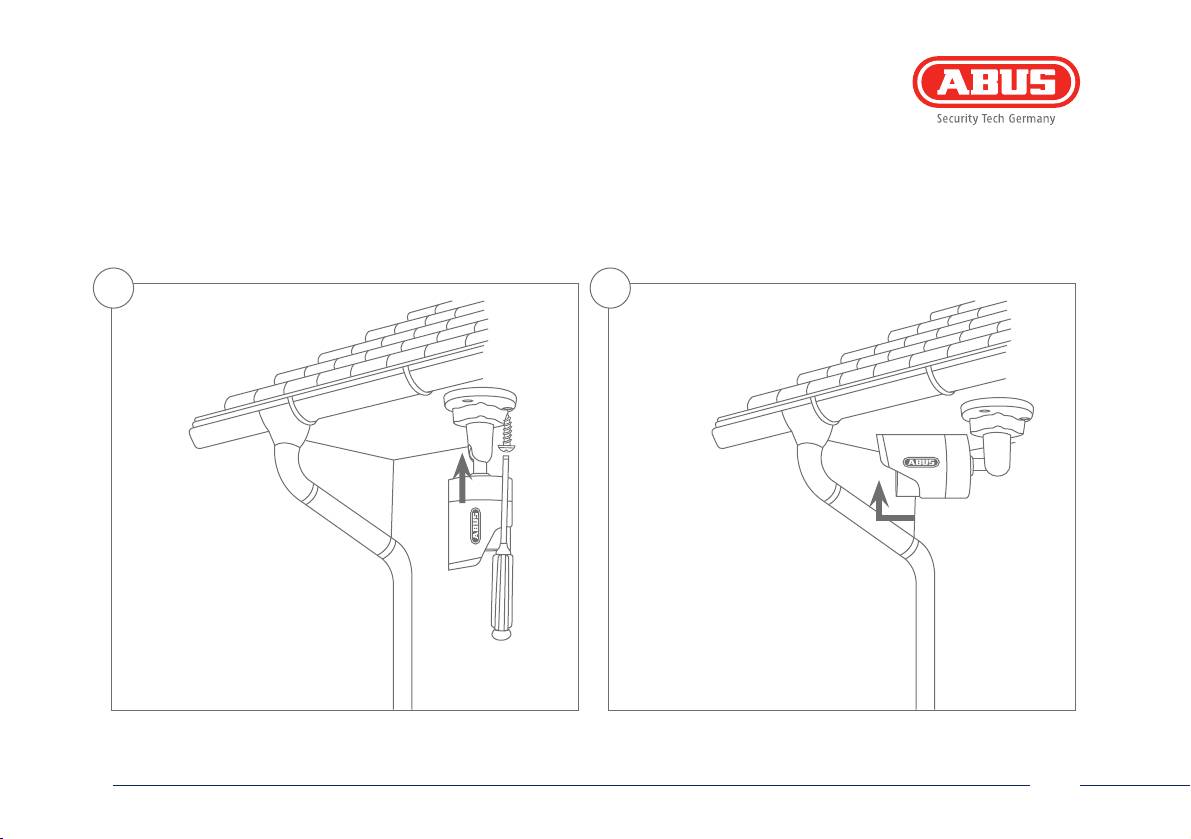

Hardwareinstallation
21
12
Deutsch
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 12 09.12.13 13:24
1 2
13
Deutsch
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 13 09.12.13 13:24
3
Erster Zugang zur Netzwerkkamera
• Der erste Zugang zur Netzwerkkamera erfolgt unter Verwendung
des ABUS IP Installers.
• Nach dem Start des Assistenten sucht dieser nach allen
angeschlossenen Netzwerkkameras und Videoservern in Ihrem
Netzwerk.
• Sie nden das Programm auf der beiliegenden CD-ROM. Installieren
Sie das Programm auf Ihr PC-System und führen Sie es aus.
• Falls ein DHCP-Server in Ihrem Netzwerk vorhanden ist, erfolgt die
Vergabe der IP-Adresse sowohl für Ihren PC/Laptop, als auch der
Netzwerkkamera automatisch.
• Ist kein DHCP-Server verfügbar, so stellt die Netzwerkkamera
automatisch folgende IP Adresse ein: 192.168.0.100.
• Ihr PC-System muss sich im selben IP-Subnetz benden, um eine
Kommunikation zur Netzwerkkamera herstellen zu können.
14
Deutsch
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 14 09.12.13 13:24
4
Passwortabfrage
• Ab Werk ist in der Netzwerkkamera ein Administratorkennwort
vergeben. Aus Sicherheitsgründen sollte jedoch umgehend ein
neues Passwort vergeben werden. Nach dem Speichern eines
solchen Administrator-Passworts fragt die Netzwerkkamera vor
jedem Zugang nach dem Benutzernamen und dem Passwort.
• Das Administratorkonto ist werksseitig wie folgt voreingestellt:
Benutzername „admin“ und Passwort „12345“.
admin
• Für die Eingabe des Benutzernamens und Passwortes gehen Sie
bitte wie folgt vor: Önen Sie den Internet Explorer und geben
12345
Sie die IP-Adresse der Kamera ein (z. B. „http://192.168.0.100“).
• Sie werden aufgefordert sich zu authentizieren: Sie sind nun
mit der Netzwerkkamera verbunden und sehen bereits einen
Videostream.
15
Deutsch
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 15 09.12.13 13:24
