ABUS TVIP41500 Quick operating instructions – page 2
Manual for ABUS TVIP41500 Quick operating instructions
Camera holder
Sun shield
IR-LEDs
Photo sensor for
Reset button (hold down for approx.
day/night switching
30 seconds to reset the camera)
Lens
21
English
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 21 09.12.13 13:24
Network connection
There are two ways to set up the network.
Option 1:
Connecting the network camera to a PC/laptop
directly
• Use the network cable supplied to connect the
camera and PC/laptop with one another.
• Connect the power supply to the network camera.
The network camera automatically detects whether
a direct connection between the PC and camera
should be made.
• Congure the network interface of your PC/laptop to
the IP address 192.168.0.2 , the default gateway to
192.168.0.1 and the subnet mask to 255.255.255.0.
• Go to point 3 to nish the initial set-up and
establish the connection to the network camera.
22
English
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 22 09.12.13 13:24

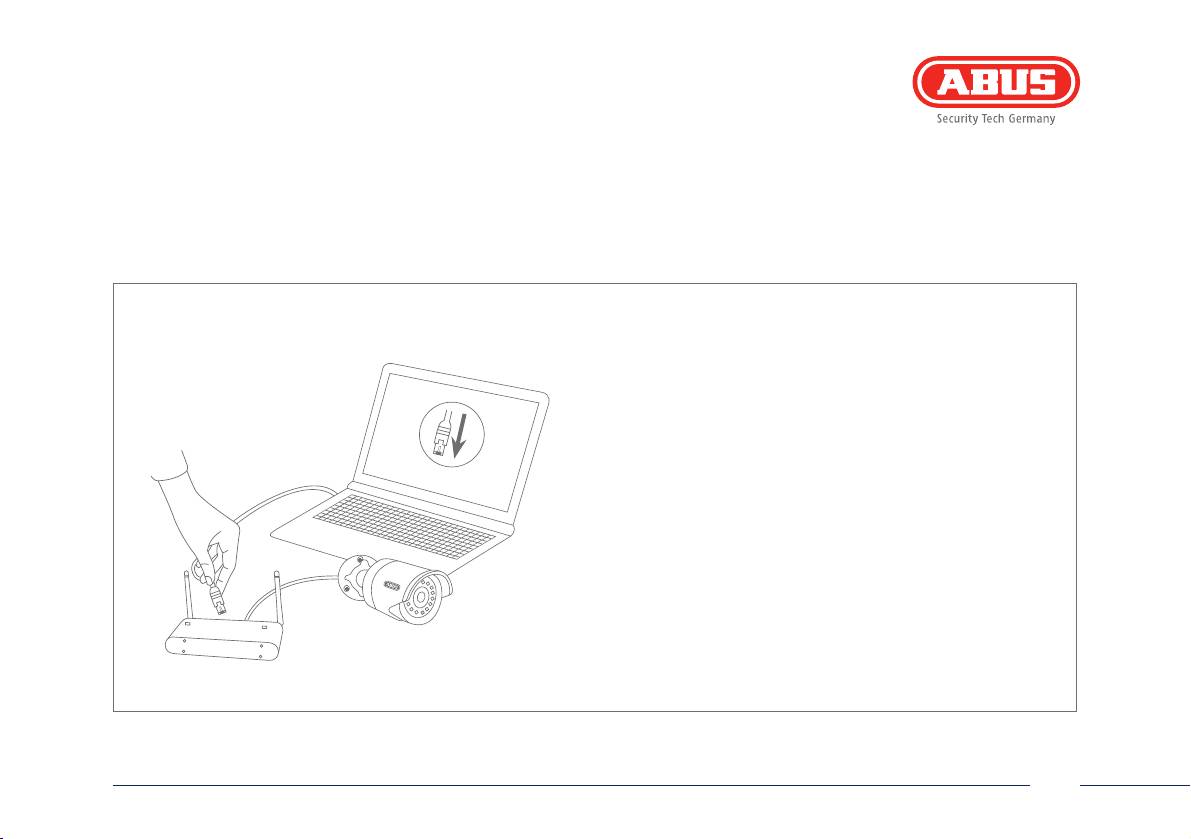

Option 2:
Connecting the network camera to a router/switch
• Connect the PC/laptop to the router/switch.
• Connect the network camera to the router/switch.
• Connect the power supply to the network camera.
• If a DHCP server is available in your network (IP address
is assigned automatically via the router), set the network
interface of your PC/laptop to “Obtain an IP address
automatically”.
• If no DHCP server is available, congure the network interface
of your PC/laptop to 192.168.0.2, the default gateway to
192.168.01 and the subnet mask to 255.255.255.0.
• Go to point 3 to nish the initial set-up and establish the
connection to the network camera.
23
English
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 23 09.12.13 13:24

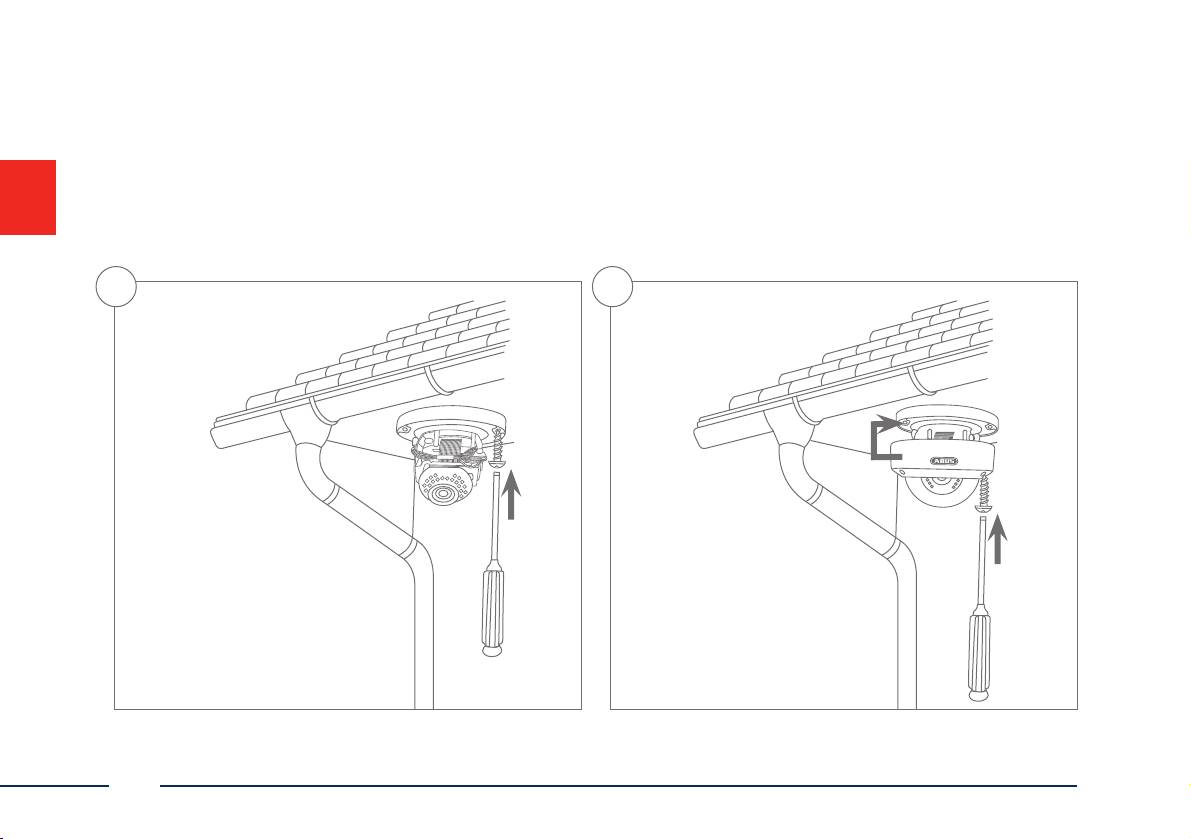

Hardware installation
21
24
English
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 24 09.12.13 13:24
1 2
25
English
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 25 09.12.13 13:24
3

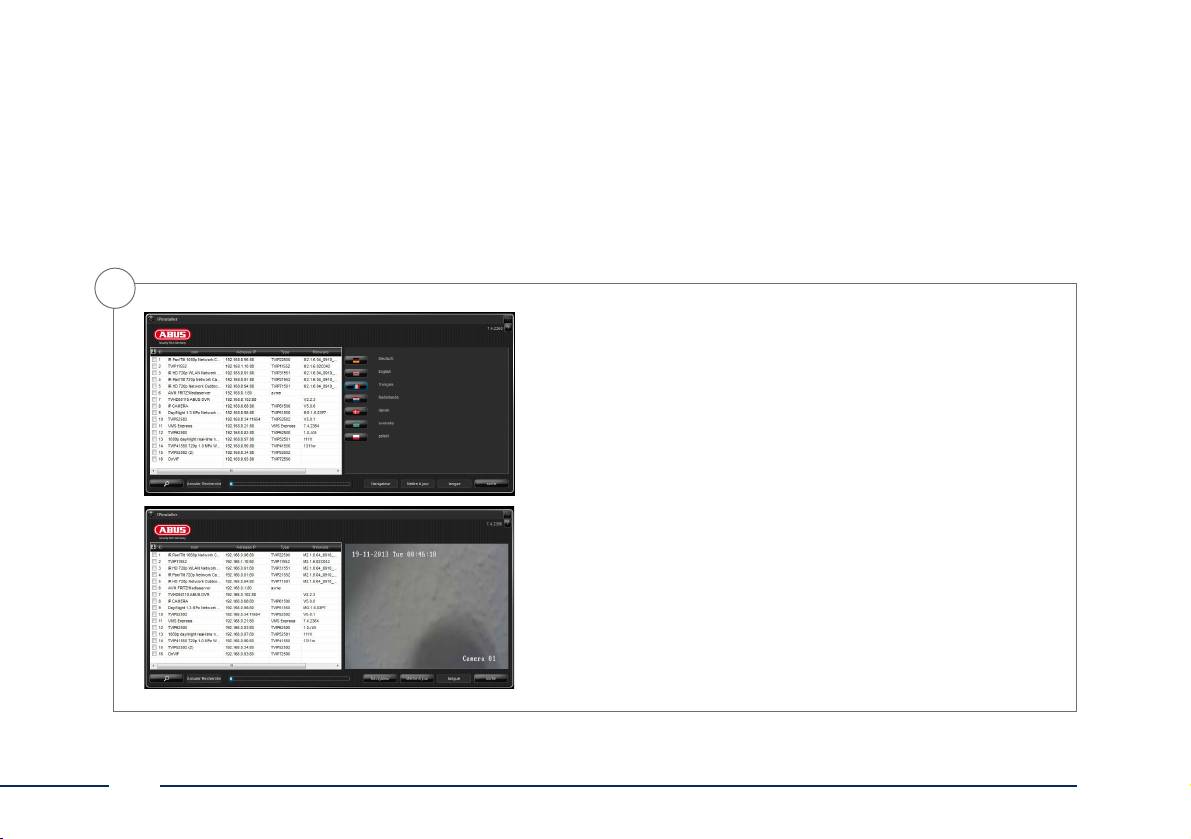

Accessing the network camera for the first time
• The network camera is accessed for the rst time using the ABUS IP
Installer.
• Aer the installation wizard is started, it searches for all the
network cameras and video servers connected in your network.
• You can nd the program on the CD-ROM included. Install the
program on your PC and then run it.
• If a DHCP server is available on your network, the IP address is
assigned automatically for both the PC/laptop and the network
camera.
• If no DHCP server is available, the network camera automatically
sets the following IP address: 192.168.0.100.
• Your PC system must be located in the same IP sub network to
establish communication with the network camera.
26
English
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 26 09.12.13 13:24
4
Password prompt
• When delivered, an administrator password is already dened
for the network camera. However, a new password will be
dened for reasons of security. Aer the new administrator
password is stored, the network camera asks for the user name
and password every time it is accessed.
• The administrator account is set up in the factory as follows:
user name “admin” and password “12345”.
admin
• To enter a user name and password, proceed as follows: Open
Internet Explorer and enter the IP address of the camera (e.g.
12345
“http://192.168.0.100”).
• You are prompted for authentication: You are now connected
with the network camera and can see a video stream.
27
English
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 27 09.12.13 13:24
Chère cliente, cher client,
Nous vous remercions de l‘achat de ce produit. Ce
produit réalise les exigences des directives européennes
et nationales en vigueur.
La conformité est prouvée, les déclarations et documents
correspondants sont consultables auprès du fabricant
(ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg
5, 86444 Ang). An de maintenir cet état et d’assurer
un usage sans danger, vous devez absolument respecter
ce mode d’emploi en tant qu’utilisateur!
Lisez avant la mise en service du produit le mode
d’emploi complet, respectez toutes les consignes de
commande et de sécurité! Tous les noms de rme et de
produit sont des marques du fabricant respectif. Tous
droits réservés.
Pour plus de renseignements, adressez-vous à votre
partenaire revendeur spécialisé.
28
Français
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 28 09.12.13 13:24
Caméra réseau mini HD 720p jour/nuit TVIP41500 | TVIP61500
Ce guide de démarrage rapide décrit les premières étapes d’installation de votre caméra réseau.
Pour plus d’informations, consultez la notice d’utilisation jointe.
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 29 09.12.13 13:24
Étendue de la livraison
• Caméra dôme extérieure réseau IR
Mini HD 720p
• Caméra extérieure réseau IR
HD 720p
• Bloc d’alimentation (comprenant EU, AU, UK)
• Câble réseau 1 m
• Matériel de xation
TVIP41500 TVIP61500
• Guide de démarrage rapide
• CD-ROM
EU, AU, UK
Quick Guide
Soware
TVIP41500
30
Français
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 30 09.12.13 13:24
Avertissements
Veillez à ce que l’alimentation
La caméra ne doit pas être exposée
électrique ne soit pas interrompue
à des champs magnétiques
en utilisant une source de
puissants.
tension permanente.
Utilisez la caméra réseau
N’insérez aucun objet dans
uniquement avec une source
la caméra (p. ex. aiguilles).
d’alimentation appropriée.
Utilisez la caméra réseau seulement
Veillez à ce que la caméra réseau
si les conditions d’utilisation
soit correctement montée.
conseillées par le fabricant
sont réunies.
31
Français
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 31 09.12.13 13:24
Vue d‘ensemble
Touche Reset (à l‘intérieur)
(maintenir la touche enfoncée
Socle
pendant 30 secondes pour
réinitialiser la caméra)
Objectif
LED IR
Photodétecteur pour commutation jour/nuit
32
Français
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 32 09.12.13 13:24
Support de caméra
Pare-soleil
LED IR
Photodétecteur pour
Touche Reset (maintenir la touche enfoncée
commutation jour/nuit
pendant 30 secondes pour réinitialiser la caméra)
Objectif
33
Français
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 33 09.12.13 13:24
Intégration réseau
Il existe deux possibilités de configuration du réseau.
Variante 1 : Connexion directe de la caméra réseau avec un
PC/ordinateur portable
• Pour connecter la caméra au PC/à l’ordinateur
portable, utilisez le câble réseau fourni.
• Branchez l’alimentation électrique de la
caméra réseau. La caméra réseau reconnaît
automatiquement si une liaison directe doit être
établie entre PC et caméra.
• Congurez l’interface réseau de votre PC/ordinateur
portable sur l’adresse IP 192.168.0.2, la passerelle
par défaut (default gateway) sur 192.168.0.1 et le
masque de sous-réseau sur 255.255.255.0.
• Poursuivez au point 3 pour achever la conguration
initiale et établir la liaison avec la caméra réseau.
34
Français
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 34 09.12.13 13:24
Variante 2 :
Connexion de la caméra réseau à un routeur/commutateur
• Reliez le PC/l’ordinateur au routeur/commutateur.
• Reliez la caméra réseau au routeur/commutateur.
• Branchez l’alimentation électrique de la caméra réseau.
• Si votre réseau dispose d’un serveur DHCP (attribution
automatique d’adresses IP par le routeur), placez l’interface
réseau de votre PC/ordinateur portable sur « Obtenir
automatiquement une adresse IP ».
• Si vous ne disposez pas d’un serveur DHCP, congurez
l’interface réseau de votre PC/ordinateur portable sur
192.168.0.2, la passerelle par défaut (default gateway) sur
192.168.0.1 et le masque de sous-réseau sur 255.255.255.0.
• Poursuivez au point 3 pour achever la conguration initiale et
établir la liaison avec la caméra réseau.
35
Français
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 35 09.12.13 13:24
Installation matérielle
21
36
Français
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 36 09.12.13 13:24
1 2
37
Français
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 37 09.12.13 13:24
3
Premier accès à la caméra réseau
• Le premier accès à la caméra réseau s’eectue avec l’IP Installer
ABUS.
• Une fois que l’assistant a démarré, celui-ci recherche toutes les
caméras réseau et tous les serveurs vidéo disponibles sur votre
réseau.
• Le programme se trouve sur le CD-ROM qui vous a été fourni.
Installez le programme sur votre système PC et exécutez-le.
• Si votre réseau dispose d’un serveur DHCP, l’attribution de l’adresse
IP s’eectue automatiquement pour le PC/l’ordinateur portable, il
en est de même pour la caméra réseau.
• Si vous ne disposez pas d’un serveur DHCP, la caméra réseau choisit
automatiquement l’adresse IP suivante : 192.168.0.100.
• Votre système PC doit se trouver dans le même sous-réseau IP an
qu’une communication puisse être établie avec la caméra réseau.
38
Français
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 38 09.12.13 13:24
4
Saisie du mot de passe
• Un mot de passe administrateur est attribué à la caméra
réseau par défaut. Pour des raisons de sécurité, attribuez
immédiatement un nouveau mot de passe. Après
l’enregistrement de ce nouveau mot de passe administrateur, le
nom d’utilisateur et le mot de passe seront demandés à chaque
utilisation.
• Le compte administrateur est déni par défaut comme suit :
nom d’utilisateur « admin » et mot de passe « 12345 ».
admin
• Pour entrer le nom d’utilisateur et le mot de passe, veuillez
12345
procéder de la façon suivante : Ouvrez l’Internet Explorer et
entrez l’adresse IP de la caméra (p. ex. : « http://192.168.0.100 »).
• Une boîte de dialogue d’authentication apparaît. La
connexion à la caméra réseau est alors établie et le système
ache un ux vidéo.
39
Français
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 39 09.12.13 13:24
Geachte klant,
Hartelijk bedankt voor de aankoop van dit product. Dit
product voldoet aan de eisen van de geldende Europese
en nationale richtlijnen.
De conformiteit is aangetoond. De betreende verkla-
ringen en documenten zijn beschikbaar bij de fabrikant
(www.abus.com). Om deze toestand te behouden en
een veilig gebruik te garanderen, dient u als gebruiker
deze gebruikershandleiding in acht te nemen!
Lees de complete gebruikershandleiding door voordat
u het product in gebruik neemt. Alle bedienings- en
veiligheidsaanwijzingen in acht nemen! Alle genoemde
rmanamen en productnamen zijn handelsmerken van
de betreende eigenaren. Alle rechten voorbehouden.
Als u vragen hee, neem dan contact op met uw instal-
lateur of speciaalzaak!
40
Nederlands
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 40 09.12.13 13:24
