Table of contents

  • User guide

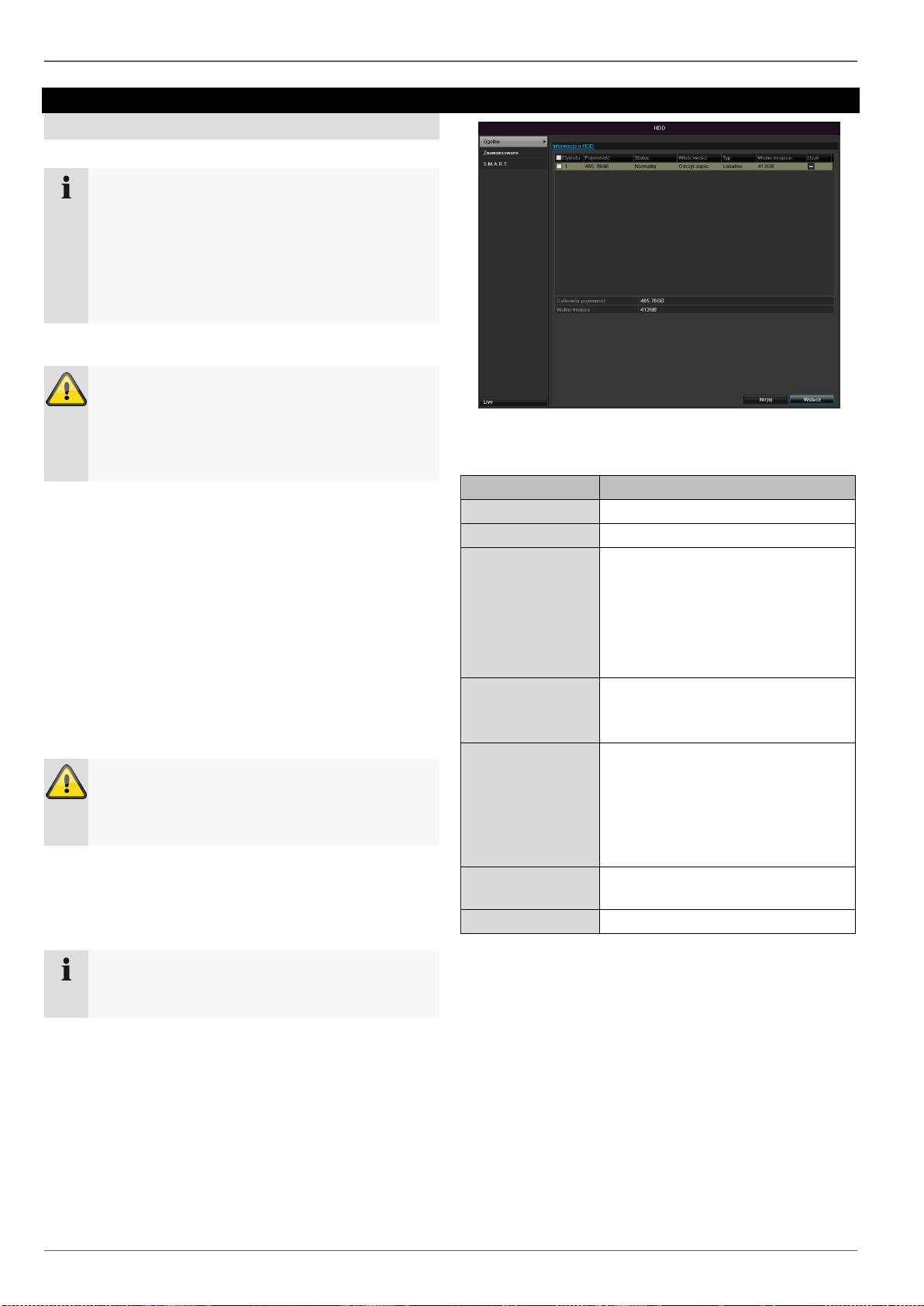

Zarzadzanie HDD

Zarzadzanie HDD

Twarde dyski

381

Wskazówka

Urządzenie może zarządzać 3,5-calowym

twardym dyskiem SATA.

Zanim będzie można wykonywać zapisy na

twardym dysku, każdy zamontowany dysk musi

zostać „inicjalizowany“. Dopiero wówczas urząd-

zenie wykryje twardy dysk oraz jego przypisanie.

Ostrzeżenie

Inicjalizacja powoduje skasowanie wszystkich

danych zapisanych na twardym dysku!

Pamiętaj o zabezpieczeniu tych danych przed

inicjalizacją dysku.

Montaż twardego dysku

1.

Odłącz urządzenie od sieci elektrycznej i otwórz

osłonę.

2.

Przestrzegaj przepisów ESD przy obchodzeniu się z

urządzeniami elektronicznymi, zapewnij sobie uzie-

mienie.

3.

Nie otwieraj obudowy w pomieszczeniach z

dywanami i innymi okładzinami podatnymi na

naładowanie elektrostatyczne.

4.

Unikaj kontaktu ciała z wszystkimi podzespołami na

płytce drukowanej.

Ostrzeżenie

W razie wątpliwości co do interpretacji instrukcji

lub nieznalezienia w instrukcji potrzebnej infor-

macji, zwróć się do specjalisty instalatora.

5.

Zamontuj twardy dysk i wykonaj połączenia.

6.

Parametry zarządzania twardymi dyska-

mi

Załóż z powrotem osłonę i podłącz urządzenie do

sieci zasilającej.

Kliknij w menu „HDD“, aby wykonać ustawienia doty-

czące zarządzania twardymi dyskami.

Informacja HDD

Opis

Etykieta

Podaje wewnętrzny numer złącza

Pojemność

Pojemność twardego dysku w GB

Stan

Informuje o aktualnym stanie

twardych dysw:

Nie inicjalizowany

Normalny

Nieprawidłowy

Uśpiony (=Standby)

Właściwości

Tylko odczyt: zabezpieczenie

przed zapisem

Odczyt/Zapis odczyt i zapis

Typ

Lokalny: twardy dysk urządzenia

NFS: twardy dysk sieciowy

W miarę możliwości unikaj stoso-

wania zapisu na NFS ze względu

na ewentualne problemy kom-

patybilności.

Wolne miejsce na

dysku

Informuje o wielkości miejsca na

dysku dostępnego do zapisu

Kasuj

Usuwanie twardego dysku

1.

Wybierz twardy dysk, uaktywniając pole wyboru.

2.

Uruchom procedurę, klikając Inicjalizuj.

3.

Potwierdź pytanie sprawdzające klikając OK.

4.

Słupek stanu informuje o postępie inicjalizacji.

5.

Po zakończeniu procedury ukazuje się twardy dysk.

Wskazówka

Jeżeli zainstalowany dysk nie jest wyświetlany,

sprawdź złącza.

Zarzadzanie HDD

Ustawienia twardych dysków kamer

Kliknij podmenu „Ustawienia rozszerzone”.

Tryb: Pamięć

382

Kamera

Wybór kanału kamery do edycji

Używana pamięć

wideo

Wielkość pliku zapisu

Pojemność HDD

(GB)

Pojemność twardego dysku w GB

Maks. pojemność

(GB) do zapisu

Ustal maksymalną wielkość

zapisu na twardym dysku na

jedną kamerę.

Kliknij podmenu „S.M.A.R.T”.

W tym podmenu można sprawdzić dysk twardy pod

kątem ewentualnych błędów. W miarę możliwości nie

dezaktywuj tej funkcji.

1. Dla opcji Kopiuj określ, czy ustawienie powinno zos-

tać przejęte w odniesieniu do wszystkich kamer.

2. Potwierdź ustawienia, klikając Zastosuj i wyjdź z

menu klikając OK.

3. Kliknij Zastosuj i potwierdź restart w następnym ok-

nie klikając OK.

S.M.A.R.T

S.M.A.R.T. to skrót z ang. od Self-Monitoring Analysis

and Reporting Technology.

HDD

Wybór dysku twardego do edycji

Status autotestu

Wyświetla status bieżącego autote-

stu

Typ autotestu

Wybierz typ autotestu.

Krótki tekst / rozszerzony test / test

z transportem

S.M.A.R.T

Kliknij tę ikonę, aby uruchomić au-

totest

Temperatura (°C)

Wyświetlanie temperatury dysku

twardego

Włączanie

(dni)

Wyświetlanie dni pracy dysku

twardego

Autoocena

Wskazanie statusu autooceny

Pełna analiza

Wskazanie statusu analizy

Potwierdź ustawienia klikając Zastosuj i wyjdź z menu

klikając OK.

Uwaga:

Jeżeli zainstalowany jest tylko jeden twardy

dysk i zostanie mu nadany stan „Tylko

odczyt”, urządzenie nie będzie mogło zapisy-

wać danych!

Sprawdzanie stanu twardego dysku

Stan każdego twardego dysku można sprawdzić w menu

Konserwacja. W danych dziennika zapisywane są infor-

macje systemu SMART (Self-Monitoring, Analysis and

Reporting Technology).

Wywołaj plik dziennika i wyszukaj infor-

macje/S.M.A.R.T. Twardy dysk. Konfigurowanie

alarmów twardego dysku

Możesz ustalić alarmy, które będą informować o

błędach twardego dysku.

W tym celu wywołaj ostrzeżenie w menu Ustawienia.

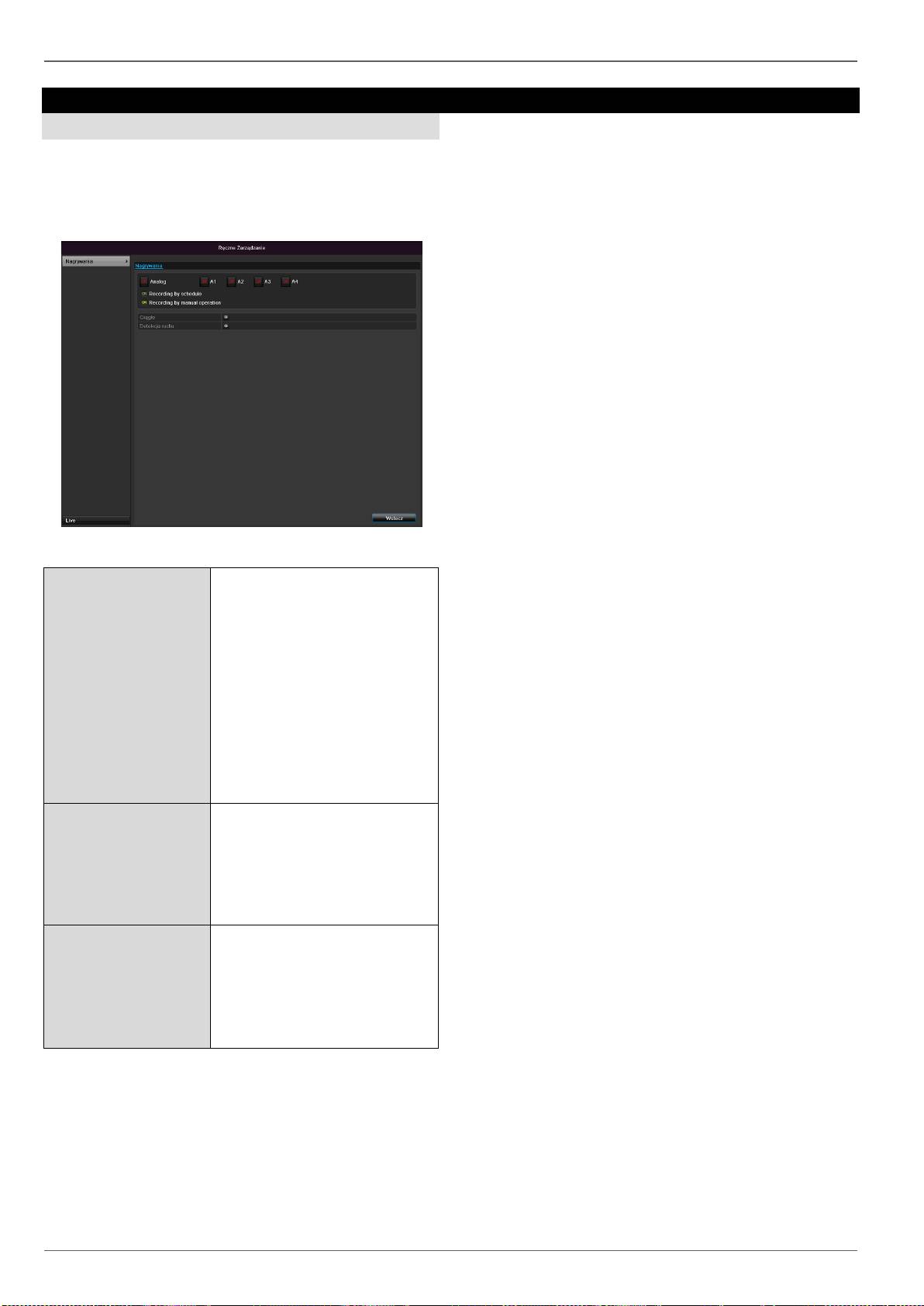

Zapis panika

Zapis panika

Zapis

Naciśnij przycisk REC lub przejdź w menu głównym na

Zapis panika, aby uruchomić ręcznie zapis obrazu/wideo

lub wysterować wyjście alarmowe.

Kliknij podmenu „Zapis”.

383

Analogowe

Wybór ustawień dla wszystkich

kamer

Kliknij „Off” lub „on”, aby zmi-

enić ustawienia.

„On zielony

Zapis wg harmonogramu

On żółty:

Zapis poprzez ręczną obsługę

Off czerwony:

Brak zapisu

Czas trwania

Kliknij znak, aby aktywować

opcję zapisu ciągłego dla

wszystkich kanałów na cały

dzień.

Wybierz „Tak”, aby potwierdzić

wybór.

Wykrywanie ruchu

Kliknij znak, aby aktywować

opcję rozpoznawania ruchu dla

wszystkich kanałów na cały

dzień.

Wybierz „Tak”, aby potwierdzić

wybór.

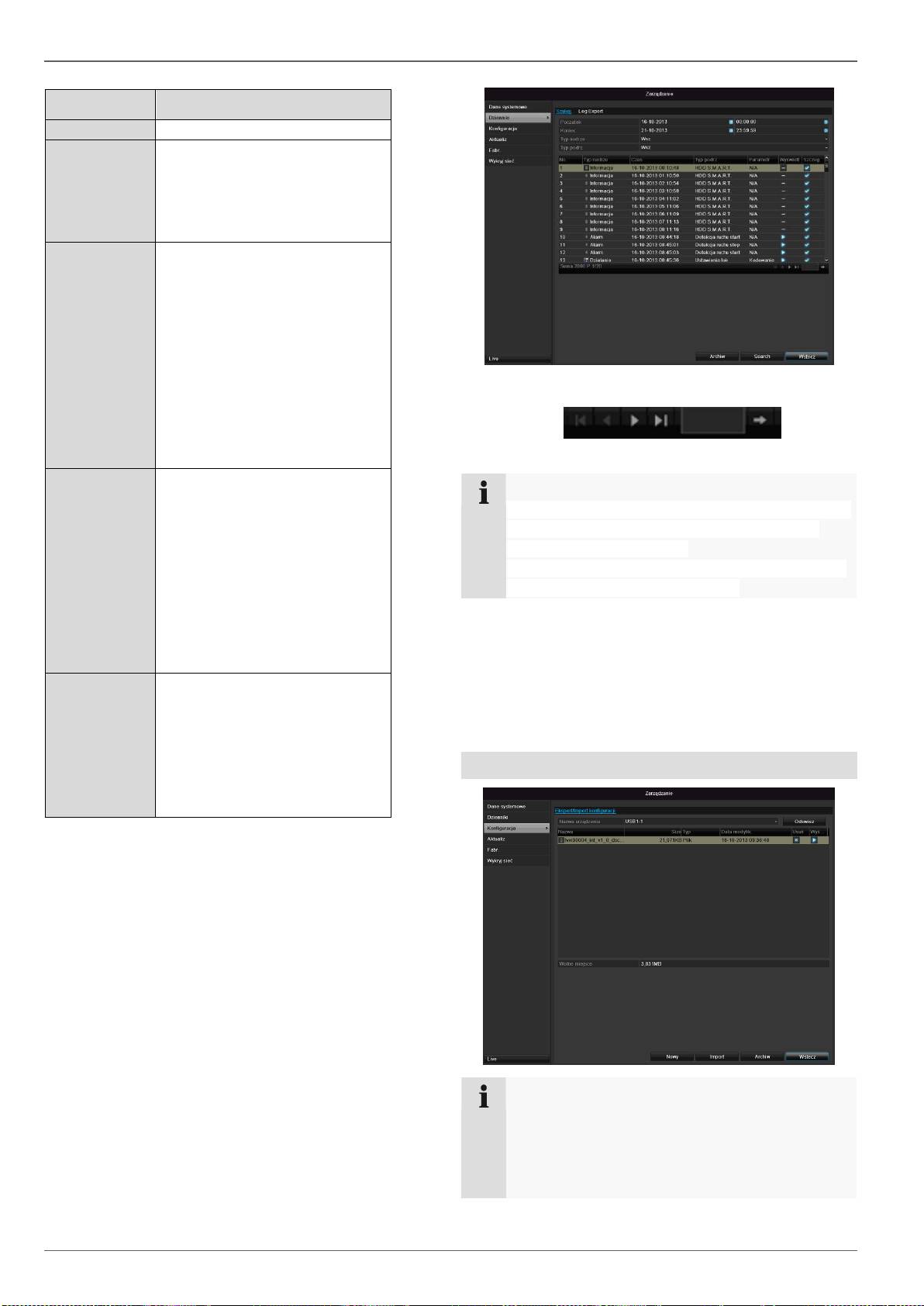

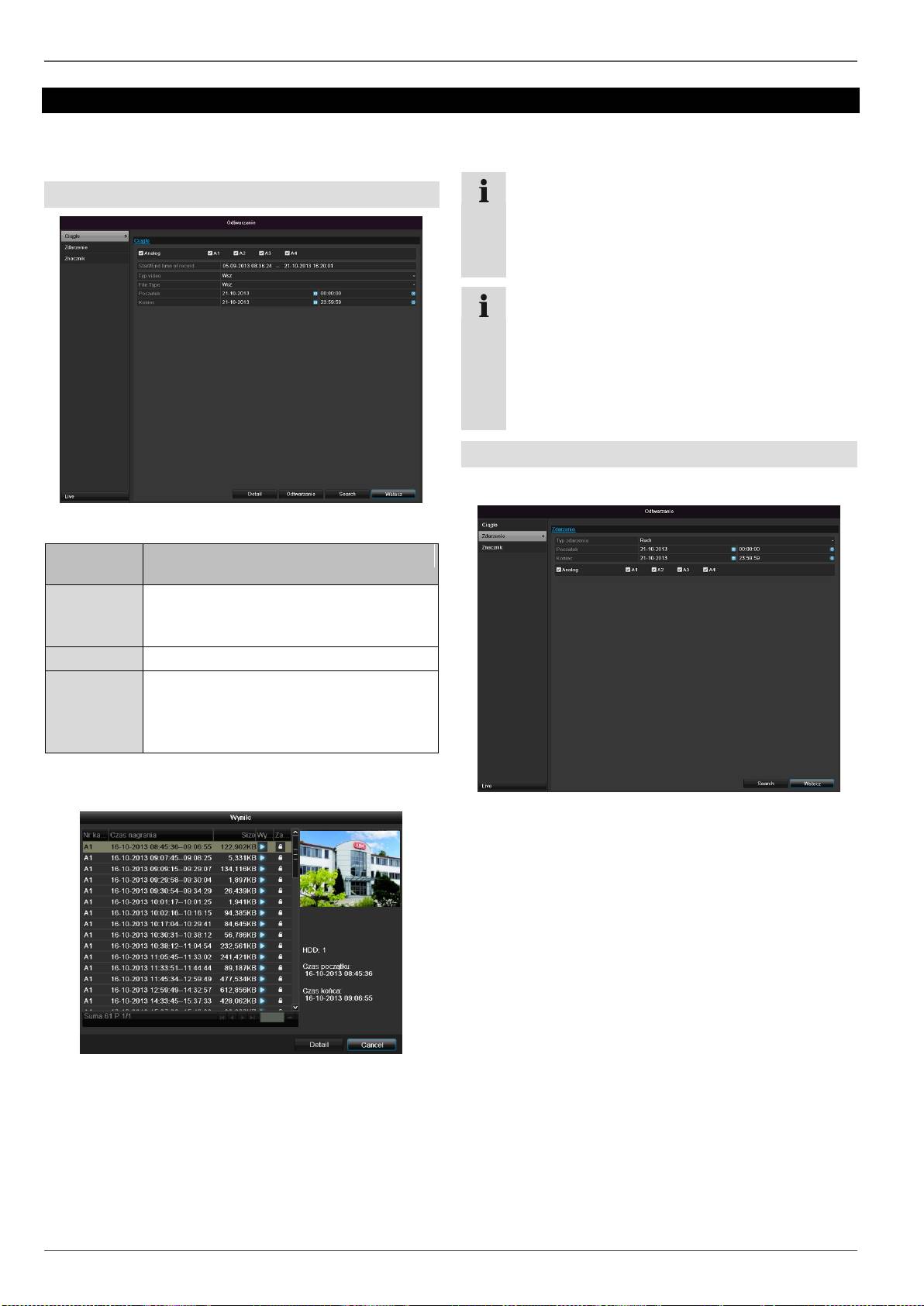

Odtwarzanie

Odtwarzanie

Naciśnij przycisk Play lub w menu głównym pozycję

Zapis, aby wyszukać zapisy wideo na podstawie zdarze-

nia lub znacznika lub obejrzeć zapisane obrazy.

Czas

Dostępne są następujące ustawienia.

384

Wszystkie

/A1 A4

Ustawiana kamera

Tryb zapisu

Czas, Wykrywanie ruchu, Alarm lub

wykrywanie ruchu i/lub alarm, Ręczny

zapis, Wszystkie zapisy

Typ pliku

Zablokowane, Odblokowane, Wszystkie

Czas star-

towy

Czas

końcowy

Podaj datę i godzinę włączenia.

Wybierz zapis, klikając wiersz a następnie symbol

odtwarzania.

Kliknij Szukaj, aby wyszukać zapisy na podstawie

dokonanych ustawień. Zostaną wyświetlone wyniki.

Wskazówka

W trybie odtwarzania możesz w każdej chwili

powrócić do wyszukiwania zdarzeń, klikając

prawym przyciskiem i wybierając opcję ‚Szukaj wi-

deo’.

Wskazówka

Submenu ‚Znaczniki’ i ‚Obraz’ są prawie identycz-

ne z opisanym wyżej menu i dlatego nie będą o-

sobno wyszczególniane.

W submenu ‚Znaczniki’ wyszukiwanie odbywa się

nie na podstawie rodzaju zapisu lecz oznaczenia

lub słowa kluczowego nazwy znacznika.

Zdarzenie

Kliknij podmenu „Zdarzenie”.

Zostanie wyświetlona lista wszystkich typów zdarzeń.

W ramach opcji ‚Typ zdarzenia’ wybierz, czy w przypadku

ruchu (‘Wykrycie ruchu’) ma zostać wykonane wyszuki-

wanie zapisów.

Zaznaczając odpowiednie pole wyboru, wybierz jedną lub

kilka kamer.

Kliknij Szukaj.

Na wyświetlonej liście wybierz jeden lub kilka zapisów

zdarzeń. Kliknij Szczegóły, aby uzyskać dokładniejsze

informacje o zapisach.

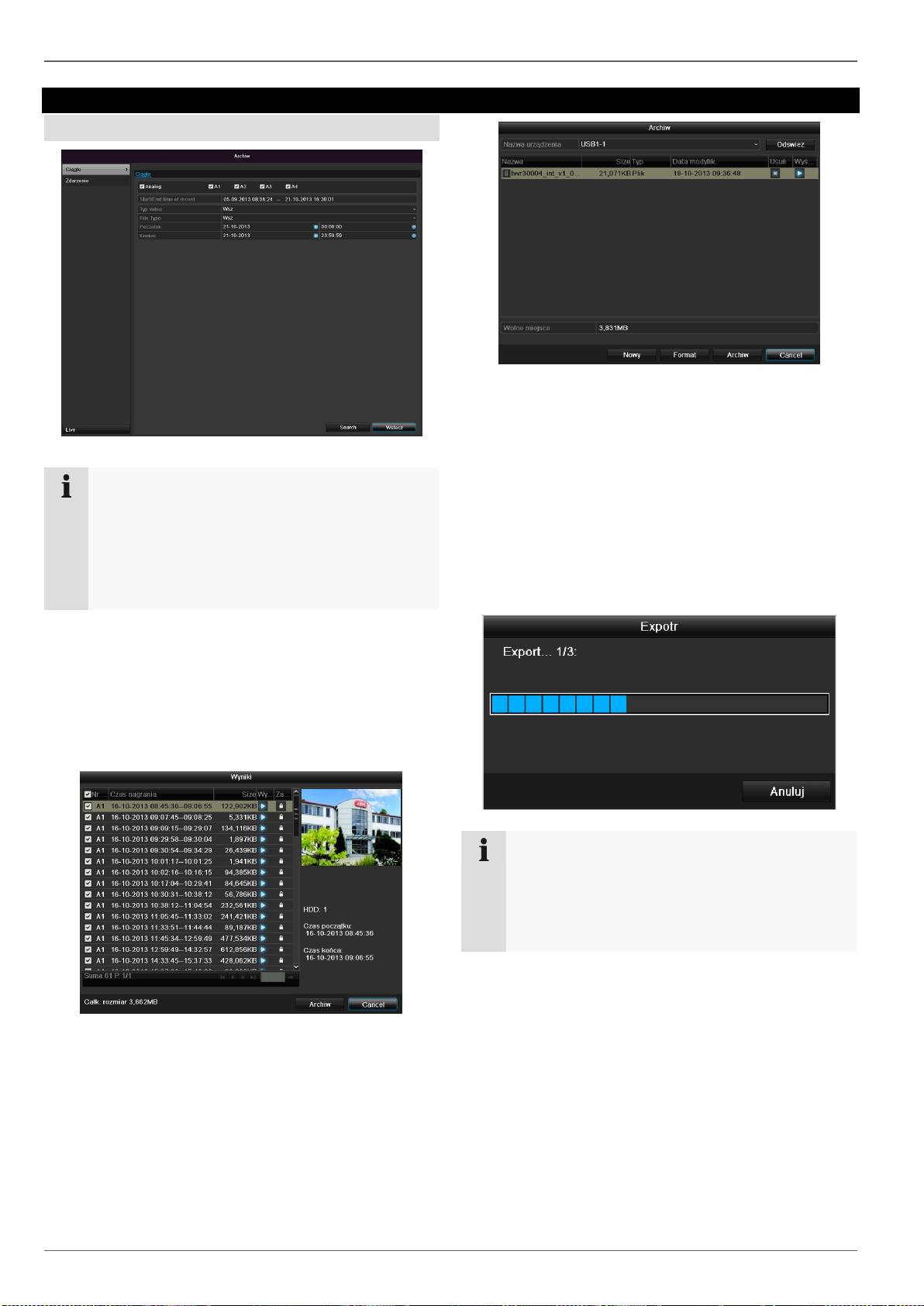

Eksport

Eksport

Czas

385

Wskazówka

Funkcja eksportu zabezpiecza ważne zapisy na

połączonych nośnikach zewnętrznych np.:

nośnikach USB,

twardym dysku USB,

nagrywarce DVD itd.

W razie wybrania opcji „Quick Export“ eksportowane

są wszystkie zapisy wybranego okresu. Należy przy

tym uwzględnić, że można wyeksportować maks. 24

godziny.

1.

Wprowadź parametry.

2.

Kliknij Szukaj, aby uruchomić wyszukiwanie; zosta-

nie wyświetlony ekran wyników.

Zostanie wyświetlona wielkość pliku indywidualnego

zapisu oraz całkowita wielkość wszystkich znalezio-

nych zapisów.

Klikając symbol „Odtwarzanie“ można obejrzeć od-

powiedni zapis.

Aby zablokować lub zwolnić plik, kliknij symbol „Blo-

kada“.

3.

Kliknij Archiw, aby przejść do ekranu eksportu.

1.

Z menu rozwijanego wybierz połączony nośnik, na

którym ma być zapisana kopii bezpieczeństwa

danych.

2.

Jeżeli nośnik nie został wyświetlony, kliknij Uaktual-

nij.

Jeżeli nośnik nadal nie zostanie wyświetlony, odłącz

złącze od urządzenia i połącz nośnik ponownie.

Przeczytaj odnośne informacje producenta.

3.

Kliknij Start, aby rozpocząć eksport. Będzie wyświet-

lany wskaźnik postępu wykonywania kopii be-

zpieczeństwa.

Wskazówka

Po zapisaniu kopii bezpieczeństwa można wybrać

dane na nośniku i odtworzyć odtwarzaczem (jest

kopiowany razem z zabezpieczanymi danymi). W

ten sposób można sprawdzić, czy eksport prze-

biegł prawidłowo.

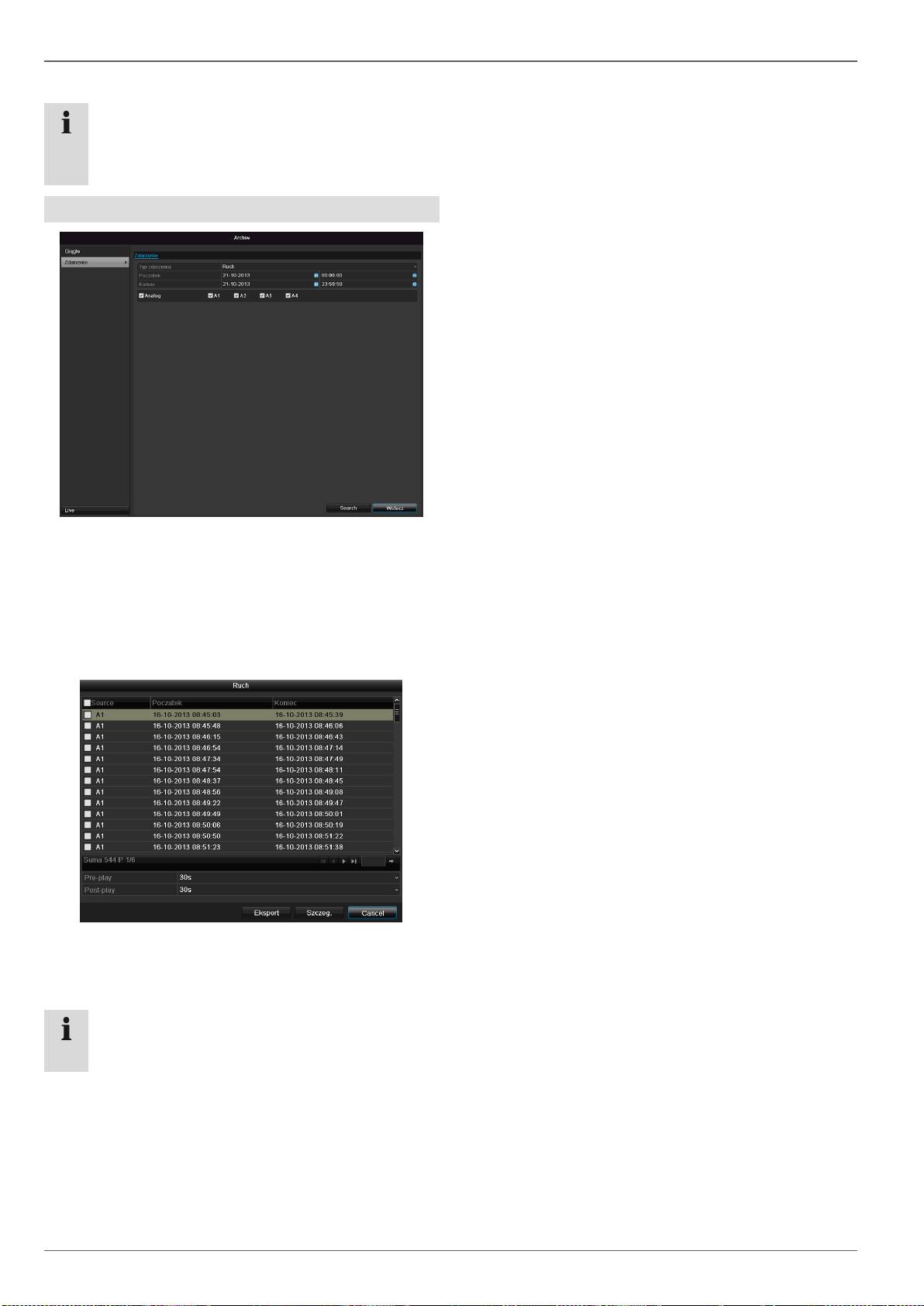

Eksport

Zdarzenie (typ zdarzenia‚Ruch’)

Zdefiniuj okres wyszukiwanych zapisów za pomoc pól

wyboru „Czas startowy“ i „Czas końcowy“. Wybierz ka-

merę , włączając lub wyłączając pole wyboru i klikając

Szukaj.

W obu typach zdarzeń po wciśnięciu przycisku Szukaj

ukazuje się następujące okno.

Wybierz pliki do eksportu, włączając lub wyłączając pole

wyboru. W pozycjach „Pre-play“, i „Post-play“ możesz

ustawić czas sprzed alarmu i czas po alarmie. W ten

sposób możesz zdefiniować długość eksportowanego

wideo.

Kliknij Szczegóły, aby obejrzeć wybrane wideo. Dokład-

niejsze informacje na temat okna Szczegóły patrz CZAS

(str. 385).

386

Wskazówka

Submenu „Czas“ i „Obraz“ są podobne i nie będą

osobno omawiane.

Wskazówka

Zapisy „Pre-play“- / zapisy sprzed alarmu można

przeglądać tylko, jeżeli zostały nagrane przed

alarmem.

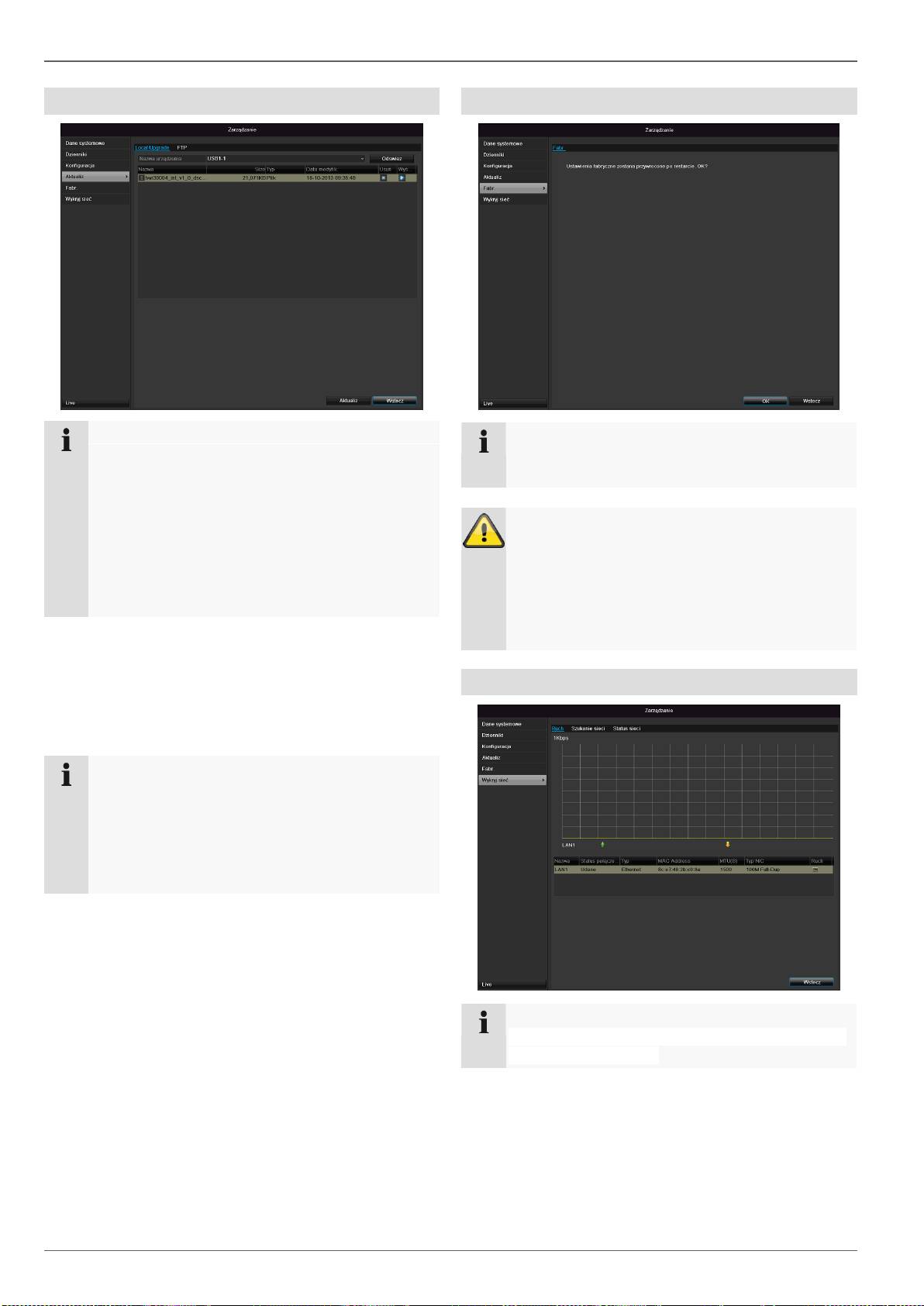

Konserwacja

Konserwacja

387

Wskazówka

Menu służy do konserwacji urządzenia i powinno

być obsługiwane tylko przez doświadczonych

użytkowników.

Menü

Ustawienie

Str.

Informacja o

systemie

Informacje o urządzeniu (nu-

mer seryjny, stan opro-

gramowania firmware itd.)

387

Wyszuki-

wanie

protokołu

W ramach wyszukiwania proto-

kołu (=plik dziennika) można

wyszukiwać zapisy i informacje

na podstawie określonych kry-

teriów, np. alarm, wyjątek,

obsługa lub informacja (stan

S.M.A.R.T. twardego dysku).

387

Import/

Eksport

Eksport, import ustawień

388

Uaktual-

nienie

Wykonanie uaktualnienia opro-

gramowania firmware

389

Standard

Reset systemu

390

Sieć

Wskaźnik prędkości transferu i

odbioru nagrywarki

390

Informacja o systemie

Wskazówka

W menu informacyjnym wyświetlane są dane

techniczne urządzenia oraz informacje o różnych

ustawieniach kamer, zapisu itd.

Jest to pomocne np. przy zgaszaniu zapytań do

pomocy technicznej.

Wyszukiwanie protokołu

Wskazówka

Wyszukiwanie „zdarzeń” można wykonywać wg

następujących głównych

typów/zdarzeń/parametrów:

Wszystkie

Alarm

Ostrzeżenie

Procedura

Informacja

Konserwacja

388

Filtr1

Filtr2

Wszystkie

-

Alarm

Wszystkie

Wykrywanie ruchu

Start/zakończenie

Start/zakończenie moni-

torowania sabotażu

Ostrzeżenie

Wszystkie

Utrata sygnału wideo

Nielegalne zalogowanie

HDD pełny

Błąd HDD

Konflikt IP

Rozłączona sieć

Wyjątek zapisu

Różny sygnał wejścio-

wy/wyjściowy wideo

Bufor zapisu

Procedura

Wszystkie

Power On

Lokalnie: Niezaplanowane

zamknięcie systemu

Lokalnie: Zamknięcie sys-

temu, restart, logowanie,

wylogowanie

Lokalnie: Zmiana ustawień

Lokalnie: Uaktualnienie

Lokalnie: Start zapisu

Informacja

Wszystkie

Informacja HDD

HDD S.M.A.R.T.

Start zapisu

Zakończenie zapisu

Kasowanie przeterminowa-

nego zapisu

1.

Wybierz zdarzenie, które ma być wyszukiwane w

dzienniku oraz wybierz subparametr.

2.

Wprowadź datę i czas startowy i końcowy i kliknij

Szukaj.

3.

Do przełączania stron służy pasek nawigacji.

(1) (2) (3) (4) (5) (6)

Zostanie wyświetlony wynik.

Wskazówka

Aby przewijać naprzód lub wstecz, naciskaj (3) lub

(2). Aby przeskoczy do pierwszej lub ostatniej

strony, naciskaj (4) lub (1).

Aby dojść do określonej liczby stron, wprowadź ją

w polu (5) i potwierdź, klikając (6).

Kliknij symbol „Szczegół“, aby uzyskać dokładniejsze

informacje..

Kliknij symbol „Odtwarzanie“, aby uruchomić zapis

dla tego zdarzenia.

Kliknij Eksport, aby zapisać kopię bezpieczeństwa

pliku dziennika na nośniku USB.

Import/Eksport

Wskazówka

Dane konfiguracji zawierają wszystkie ustawienia

urządzenia, wykonane od momentu jego urucho-

mienia. Dane te można też zapisać na nośniku

USB. Umożliwia to identyczne skonfigurowanie

innego urządzenia.

Konserwacja

Uaktualnienie

389

Wskazówka

Uaktualnienie urządzenia może być wykonane z

nośnika USB lub przez sieć protokołem FTP.

Skopiuj plik uaktualniający z rozszerzeniem

*.mav na pamięć USB-Stick do katalogu głów-

nego.

Połącz USB-Stick z jednym ze złączy USB w

urządzeniu.

1.

Wybierz złącze USB, ew. kliknij Uaktualnij.

2.

Wybierz plik uaktualniający, kliknij Uaktualnij.

3.

Poczekaj aż urządzenie wykona restart.

4.

Ewentualnie sprawdź stan oprogramowania firmware

w menu Konserwacja, w pozycji Informacja.

Wskazówka

Uaktualnienie przez FTP działa wg

powyższego opisu: komputer PC musi znajdo-

wać się w sieci lokalnej!

Skonfiguruj komputer PC jako serwer FTP.

Wprowadź adres IP serwera FTP.

Resetowanie systemu

Wskazówka

Ta operacja powoduje przywrócenie ustawień

fabrycznych urządzenia (Reset).

Ostrzeżenie

Zostaną skasowane wszystkie ustawienia , wy-

konane od momentu uruchomienia (kamery,

ustawienia zapisu, alarmy itp.)

Zabezpiecz ustawienia, aby uniknąć ich utraty. Po

zresetowaniu urządzenia można je ponownie

wczytać.

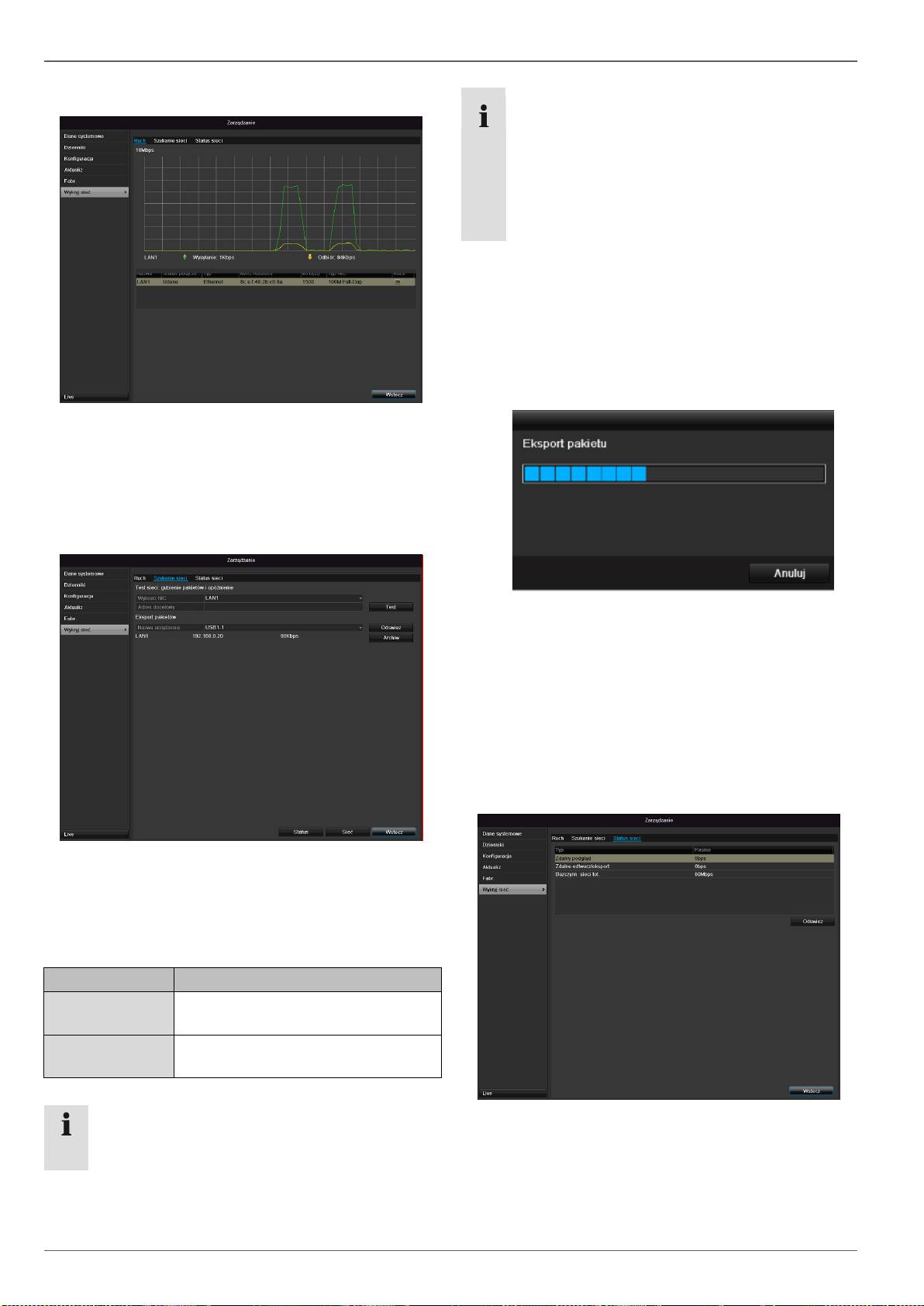

Net Detect

Wskazówka

Tu wyświetlane są informacje o ruchu w sieci i in-

terfejsach sieciowych.

Konserwacja

ZAKŁADKA Ruch

Wyświetlana jest graficznie ilość odebranych i wysłanych

danych.

W polu pod grafiką stosownie do ustawie sieci wyświet-

lany jest stan i informacje o jednym lub dwóch złączach

sieciowych.

ZAKŁADKA Wykrywanie sieci

W pozycji „Test sieci“ można sprawdzić połączenie z in-

nym urządzeniem, np. komputerem (‚ping’). Wprowadź

adres sieciowy sprawdzanego urządzenia (np.

192.168.0.25) i naciśnij Test.

Ukażą się informacje o dwóch parametrach.

390

Parametry

Ustawienie

Średnie

opóźnienie

Czas potrzebny na odpowiedź

pingowanego urządzenia

Współczynnik

straty pakietów:

Pokazuje w procentach, jaka część

pakietów nie została przesłana

Wskazówka

W razie wysokiego współczynnika straty pakietów

wskazane jest powtórzenie „Testu sieci“.

Wskazówka

Jeżeli współczynnik straty pakietów nadal będzie

wysoki, należy sprawdzić, czy okablowanie sieci

jest prawidłowe i czy przewód nie jest uszkodzony.

Im wyższy współczynnik straty pakietów, tym gor-

sze połączenie między pingowanym urządzeniem i

nagrywarką.

W pozycji „Eksport pakietów sieciowych“ można

wyeksportować ustawienia poszczególnych złącz, lub

złącza zależnie od ustawień.

1. W pozycji „Nazwa urządzenia“ wybierz nośnik

pamięci, na którym mają być zapisane ustawienia.

2. Kliknij Eksport

Po dojściu wskaźnika postępu do końca w razie

powodzenia inicjalizacji ukazuje się okienko infor-

macyjne. Zamknij je, klikając OK.

Kliknij stan, aby wyświetlić stan złącz LAN (połączo-

ne/nie połączone).

Kliknij Sieć, aby zmienić ustawienia sieciowe (patrz

str. 346).

Zakładka Statystyka zasobów sieciowych

Na tej zakładce jest wyświetlana stosowana szerokość

pasma urządzenia.

Za pomocą opcji Aktualizacja można zaktualizować da-

ne.

Konserwacja

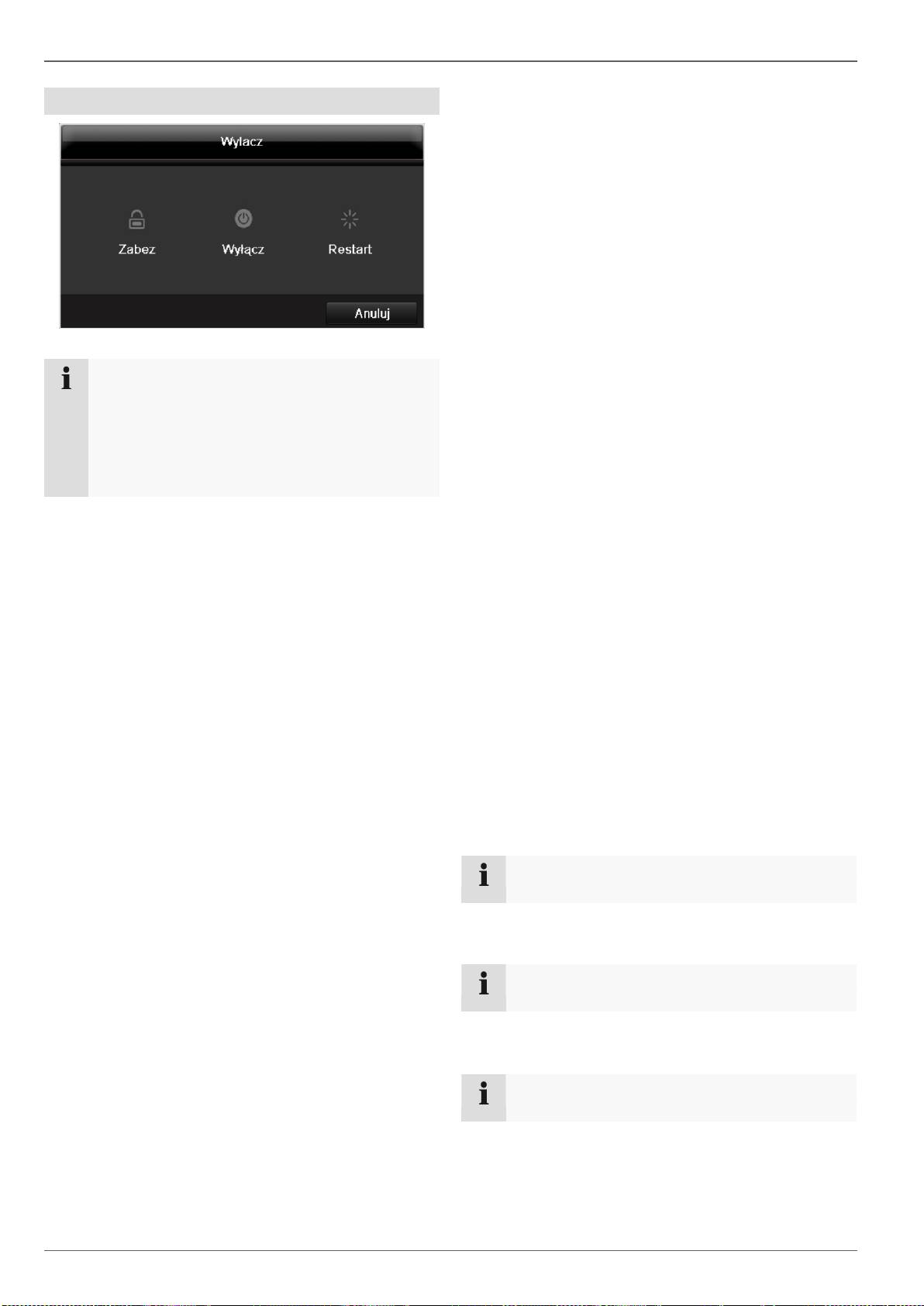

Zamknij

391

Wskazówka

Wybierz Zablokuj, aby zablokować menu

obsługi.

Wybierz Zamknij, aby wyłączyć urządzenie.

Wybierz Restart, aby ponownie uruchomić sys-

tem (wyłączenie i ponowne włączenie).

Wskaźnik

Wskazówka

Zob. opis na str.360.

Ustawienia: Zapis

Wskazówka

Zob. opis na str. 378.

Ustawienia: Sieć

Wskazówka

Zob. opis na str.368.

Usuwanie zakłóceń

Usuwanie zakłóceń

Przed skontaktowaniem się z serwisem przeczytaj poniższe wskazówki, aby ustalić potencjalną przyczynę zakłócenia.

392

Zakłócenie/usterka

Przyczyna

Rozwiązanie

Brak zasilania elektrycznego

Niepodłączony kabel sieciowy

Podłącz dobrze kabel sieciowy do gniazda

sieciowego

Wyłącznik sieciowy w pozycji OFF

Ustaw wyłącznik sieciowy w pozycji ON

Brak prądu w gnieździe sieciowym

Sprawdź gniazdo, podłączają do niego inne

urządzenie

Brak obrazu

Ekran nie jest ustawiony do odbioru

Ustaw prawidłowy tryb wejściowy wideo tak,

aby został wyświetlony obraz z nagrywarki

Źle podłączony kabel wideo

Podłączyć prawidłowo kabel wideo

Podłączony silnik jest wyłączony

Włącz monitor

Obrazy z kamery tylko CZ/B i

nieostre mimo że zainstalowa-

na jest kamera kolorowa

Jeżeli przy uruchamianiu nagrywarki nie jest

podłączona żadna kamera, nagrywarka jest

automatycznie uruchamiana w trybie NTSC.

Jeżeli teraz zostaną podłączone tylko kamery

kolorowe PAL, obraz z nich będzie CZ/B i nie-

ostry.

Podłącz kamery przed uruchomieniem

nagrywarki. Nagrywarka wykrywa automaty-

cznie, czy otrzymuje sygnał PAL czy NTSC i

przełącza na prawidłowy tryb. Można usta-

wić tryb.

Brak dźwięku

Źle podłączone kable audio

Podłącz prawidłowo kable audio

Urządzenia połączone kablami audio nie są

włączone.

Urządzenia połączone kablem audio nie są

włączone.

Kabel przyłączeniowy audio jest uszkodzony

Wymień kabel

Nie działa twardy dysk

Źle podłączone kable połączeniowe

Podłącz prawidłowo kable

Dysk twardy uszkodzony lub niezgodny z sys-

temem

Wymień twardy dysk na zalecany

Nie działa złącze USB

Urządzenie nie jest obsługiwane

Podłącz odpowiedni nośnik USB, USB2.0

Został zastosowany koncentrator USB

Podłącz bezpośrednio nośnik USB

Brak dostępu do sieci

Obluzowane złącze kabla sieciowego

Popraw połączenie kabla sieciowego.

Złe ustawienia sieciowe (DHCP, adres IP itd.)

Sprawdź i w razie potrzeby skoryguj konfigu-

rację sieci.

Nie działa pilot

Baterie włożone nieprawidłowo (+, ) lub ro-

zładowane

Wymień baterie na nowe. Aby sterować

urządzeniem z pilota, skieruj czujnik pilota

na urządzenie.

Za duża odległość pilota od nagrywarki

Używaj pilota w odległości nie większej niż 7

m

Przeszkoda między pilotem i nagrywarką

Usuń przeszkodę

Za jasne oświetlenie lub świetlówki?

Wyeliminuj silne oświetlenie światem świet-

lówek

Zapis niemożliwy

Brak HDD lub HDD nie zainicjalizowany

Zamontuj i wykonaj inicjalizację twardego

dysku

Nagłe wyłączenie

Za wysoka temperatura wewnątrz urządzenia

Oczyść urządzenie lub usu przedmioty

utrudniające wentylację

Czyszczenie i pielęgnacja urządzenia

Wskazówka

Urządzenie jest bezobsługowe.

Chroń urządzenie przed kurzem, brudem i wilgocią.

Dane techniczne

Dane techniczne

Zmiany techniczne i błędy zastrzeżone.

393

Nagrywarka cyfrowa ABUS

TVVR30004

Kompresja wideo

H.264

Wejścia kamery

4

Wyjścia monitora

Monitor: 1 x BNC (1.0 V p-p, 75 Ω), 1 x VGA

Tryb pracy

Tripleks

Rozdzielczość (widok na

żywo)

VGA:

1080P: 1920*1080/60 Hz, 1280*1024/60 Hz,

720P: 1280*720/60 Hz1024*768/60 Hz

BNC Output:

PAL: 704×576, NTSC: 704×480

Rozdzielczość @ Częstotli-

wość odświeżania obrazu na

kamerę (zapis)

WD1, 4CIF, 2CIF, CIF, QCIF @ 25 fps

Całkowita częstotliwość

odświeżania obrazu

100 fps

Poziomy kompresji

6

Pamięć obrazów po alarmie

030 sek. / 5900 sek.

Nośnik pamięci

1 x 2,5“ SATA HDD

Zabezpieczanie danych

1 x USB 2.0

Widoki

1 / 2 / 4

Tryby zapisu

Ręczny, Harmonogram, Wykrywanie ruchu

Tryby wyszukiwania

Wg zdarzenia, daty i czasu, S.M.A.R.T

Poziomy uprawnień użytkow-

ników

2 (maks. 31 użytkowników)

Złącze sieciowe

1 x RJ45 10/100 Mbps

Jednoczesny dostęp sieciowy

24 połączenia z kamerami

Funkcje sieciowe

Widok na żywo, Odtwarzanie, Eksport danych,

DDNS

NTP

Alarmowanie

Akustyczny sygnał ostrzegawczy, sygnał OSD, e-mail

Sterowanie

Mysz USB

Języki OSD

niemiecki, angielski, francuski, holenderski, duński,

włoski, polski, hiszpański, szwedzki, rosyjski

Zasilanie napięciowe

12 V DC, 1,5 A, 50~60 Hz

Pobór mocy

<13 W (bez płyty głównej)

Temperatura robocza

-10 °C ~ + 55 °C

Wymiary (SxWxG)

200 x 45 x 200 mm

Masa

≤ 0,8 kg bez twardego dysku

Certyfikaty

CE

Pojemność HDD

Pojemność pamięci potrzebnej do zapisu i monitorowania zależy od fizycznej pojemności twardego dysku oraz od

ustawionej rozdzielczości i przepływności zapisu.

Na dostarczonej w komplecie płycie CD znajduje się kalkulator do obliczania potrzebnej pojemności twardego dysku.

Oprogramowanie to można pobrać także na naszej stronie domowej razem z oprogramowaniem ABUS CMS.

Przegląd kombinacji połączeń

Istnieje możliwość podłączenia monitora Spot. W poniższej tabeli można sprawdzić, jakie kombinacje połączeń są

możliwe. Haczyk oznacza możliwe połączenie, krzyżyk - niekompatybilne.

VGA

+

CVBS

VGA

only

CVBS

only

Utylizacja

Utylizacja

Uwaga: dyrektywa WE o wyeksploato-

wanych urządzeniach elektrycznych i elekt-

ronicznych

Ze względu na ochronę środowiska wyeksploatowane

urządzenie nie może być wyrzucane razem z odpadami

domowymi. Utylizacja może być przeprowadzona przez

punkty zbiorcze w kraju użytkownika. Przestrzegaj lo-

kalnych przepisów w zakresie utylizacji materiałów.

394

Utylizuj urządzenie zgodnie z Dyrektywą WE o

wyeksploatowanych urządzeniach

elektrycznych i elektronicznych

2002/96/WE - WEEE (Waste Electrical and

Electronic Equipment). W razie wątpliwości

zwracaj się do władz komunalnych odpowiedzi-

alnych za utylizację. Adresy punktów odbioru

zużytego sprzętu otrzymasz w lokalnej admi-

nistracji gminnej lub miejskiej, lokalnych prze-

dsiębiorstwach utylizacji odpadów lub u sprze-

dawcy urządzenia.

Informacja o Dyrektywie WE RoHS

Urządzenie jest zgodne z Dyrektywą RoHS.

Przestrzeganie Dyrektywy RoHS oznacza, że produkt lub

podzespół nie zawiera żadnej z wymienionych niżej sub-

stancji w stężeniach wyższych od podanych mak-

symalnych stężeń w homogenicznych materiałach, chyba

że substancja ta jest częścią aplikacji wyłączonej z

zakresu działania Dyrektywy RoHS:

a)

0,1 % ołowiu (wagowo),

b)

rtęć,

c)

chrom sześciowartościowy,

d)

bifenyl polibromowany (PBB) i eter difenylowy polibro-

mowany,

e)

0,01 % kadmu (wagowo).

Glosariusz

Glosariusz

Zastosowane pojęcia fachowe

1080i

Domain

Sygnał obrazowy HDTV 1080 pikseli „Interlaced“.

Domena (przestrzeń nazw), służąca do identyfikacji stron

internetowych (np. www.abus-sc.de).

1080p

Podwójny strumień

Sygnał obrazowy HDTV 1080 pikseli „Interlaced“ i

wyświetlanie progresywne.

Dual Stream to jedna z metod transferu danych wideo.

Realizowany jest zapis w wysokiej rozdzielczości przy

16:9

niskiej rozdzielczości transferu np. przez sieć. Tzw. ‚Main

Stosunek boków wyświetlaczy panoramicznych, na-

Stream’ ma rozdzielczość 4CIF, tzw. ‚Sub Stream’ tylko

wiązujący do formatu kinowego.

CIF.

720p

DVR

Sygnał HDTV 1280 x 720 pikseli z wyświetlaniem pro-

Digital Video Recorder; urządzenie do zapisu z różnych

gresywnym.

źródeł wideo i audio (analogowych, cyfrowych). Dane do

ROZDZIELCZOŚĆ

zapisu są kompresowane i zapisywane np. na twardych

Typowy system telewizyjny PAL wyświetla obrazy TV z

dyskach.

rozdzielczością 576 linii i 768 punktów obrazowych.

FBAS/CVBS

Telewizja wysokiej rozdzielczości (HDTV) wykorzystuje

„Sygnał koloru, obrazu, wygaszania i synchronizacji“.

1280 x 720 punktów obrazowych.

Najprostszy wariant sygnałów wideo, określany też jako

PRZEKĄTNA EKRANU

„sygnał Composite“. Jakość obrazu jest stosunkowo

Miara wielkości wyświetlacza: odległość między lewym

niewielka.

dolnym i prawym górnym rogiem w calach lub

H.264

centymetrach.

(MPEG-4 AVC); standard wysokowydajnej kompresji

Przeglądarka WWW

sygnałów wideo. Wykorzystywany m.in. do zapisu na

Program do przeglądania stron WWW.

dyskach Blu-ray lub w systemach wideokonferencyjnych.

CIF

HDD

‚Common Intermediate Format’.

‚Hard Disk Drive’; twardy dysk (pamięć magnetyczna

Pierwotnie przeznaczony do konwersji standardu PAL na

dyskowa)

NTSC. CIF odpowiada rozdzielczości wideo 352 x 288

Cyfrowa pamięć danych w komputerach i urządzeniach

pikseli, 2 CIF 704 x 288 pikseli, 4 CIF 704 x 576 pikseli.

DVR.

CINCH

GIGABYTE

Popularny typ gniazda do analogowych sygnałów audio

Jednostka pojemności nośników pamięci (HDD, USB,

lub sygnałów wideo FBAS.

karty SD/MMC).

DDNS

HDVR

‚Dynamic Domain-Name-System’

Hybrydowy DVR; DVR do zapisu z kamer analogowych i

Usługa sieciowa, przechowująca w bazie danych i aktual-

sieciowych.

izująca adresy IP klientów.

http

DHCP

‚Hypertext Transfer Protocol’;

‚Dynamic Host Configuration Protocol’

Metoda transferu danych w sieciach. Stosowany głównie

Protokół sieciowy, umożliwiający automatyczne włącza-

do wyświetlania stron WWW w przeglądarce.

nie urządzeń (klientów) do istniejących sieci. Przy tym

INTERLACED

serwery DHCP (jak np. ruter internetowy) przydzielają au-

Metoda wyświetlania międzyliniowego.

tomatycznie adres IP, maskę podsieci, maskę sieci,

Adres IP

bramę, serwer DNS i ew. serwer WINS. Po stronie klienta

Adres w sieci komputerowej, oparty na protokole inter-

mus być tylko uaktywnione automatyczne pobieranie

netowym (IP), umożliwiającym adresowanie różnych

adresu IP.

urządzeń w sieci i w konsekwencji dedykowanego

dostępu do nich.

395

Glosariusz

JPEG

PPPoE

Niskostratna metoda kompresji fotografii. Większość apa-

‚PPP over Ethernet’ (Point-to-Point-Protocol)

ratów cyfrowych zapisuje zdjęcia w formacie JPEG.

Metoda transferu sieciowego do nawiązywania połączen-

MPEG

ia po łączach komutowanych, stosowana m.in. do łącz

Skrót od Moving Picture Experts Group. Jest to

ADSL.

międzynarodowy standard kompresji obrazów

PROGRESSIVE

ruchomych. Na niektórych płytach DVD cyfrowe sygnały

Liniowe próbkowanie Lub wyświetlanie obrazu, w prze-

audio są kompresowane i zapisywane w tym formacie.

ciwieństwie do wyświetlania międzyliniowego „Inter-

NTP

laced“.

‚Network Time Protocol’

PTZ

Metoda synchronizacji czasu w sieciach. Także up-

‚Pan-Tilt-Zoom

roszczona forma SNTP (Simple Network Time Protocol).

Obracanie, pochylanie, zoom w kamerach z silnikami.

NTSC

RTSP

Standard TV w USA. Metoda ta różni się w szczegółach

‚Real-Time Streaming Protocol’

od europejskiego systemu PAL. Obraz pełnoekranowy

Protokół sieciowy do sterowania ciągłego transferu stru-

NTSC składa się z 480 widzialnych i łącznie 525 linii.

mieni lub oprogramowania w sieciach opartych na proto-

Wyświetlane jest 60 półobrazów na sekundę. W

kole IP.

porównaniu z systemem PAL system ten jest bardziej

podatny na zakłócenia barw.

SNMP

PAL

‚Simple Network Management Protocol’

„Phase Alternating Line“; europejski system telewizji ko-

Protokół sieciowy, regulujący komunikację między

lorowej. Wykorzystuje 576 widzialnych linii obrazu, razem

kontrolowanymi urządzeniami i stacją nadrzędną.

z liniami wykorzystywanymi do sygnałów zarządzających

Umożliwia monitorowanie stanu urządzenia przez dedy-

pełny obraz zajmuje 625 linii. Wyświetlane jest 50

kowane oprogramowanie.

półobrazów na sekundę. Położenie fazowe sygnału ko-

USB

lorowego zmienia się przy tym z linii na linię.

‚Universal Serial Bus’

PANEL

Magistrala szeregowa do podłączania np. nośników

Fachowe określenie wewnętrznej technologii stosowanej

pamięci w trakcie pracy. Maksymalny użyteczny transfer

w płaskich wyświetlaczach (panele LCD lub plazmowe).

dla USB 2.0: ok. 320 Mbit/s (ok. 40 MB/s).

PC

VGA

„Personal Computer“ może być wykorzystywany jako

„Video Graphics Array“. Standardowy interfejs do analo-

obiekt do zdalnego odczytu za pomocą dostarczonego

gowych sygnałów wideo w komputerach PC

oprogramowania lub przeglądarki WWW.

zasadniczo chodzi tu o sygnały RGB.

Piksel

CAL (inch)

„Picture element“. Punkt obrazowy, element obrazu,

Jednostka miary przekątnej ekranu. Jeden cal = 2,54

najmniejsza jednostka cyfrowego transferu i wyświetlania

centymetra. Najważniejsze typowe wielkości

obrazu.

wyświetlaczy 16:9: 26 cali (66 cm), 32 cale (81 cm), 37

PIP

cali (94 cm), 42 cale (106 cm), 50 cali (127 cm), 65 cali

(165 cm).

„Picture in Picture“. Skrótowe oznaczenie funkcji „obraz

w obrazie“, w której na ekranie widoczne są jednocześnie

dwa źródła sygnału. Drugie źródło sygnału jest przy tym

nakładane na pierwsze.

396

O wewnętrznym twardym dysku

O wewnętrznym twardym dysku

Wewnętrzny twardy dysk (HDD) jest bardzo wrażliwy. Obsługuj urządzenie zgodnie z poniższymi instrukcjami, aby

uniknąć błędów dyskowych. Ważne zapisy powinny być zabezpieczane na nośnikach zewnętrznych, aby uniknąć

niespodziewanej utraty danych.

397

Wskazówka

Nie przemieszczać urządzenia w trakcie pracy.

Wilgoć we wnętrzu urządzenia może skraplać

się, powodując nieprawidłowe działanie napędu.

Przy włączonym urządzeniu nigdy nie wyciągać

wtyczki sieciowej ani nie przerywać zasilania

wyłącznikiem bezpiecznikowym.

Bezpośrednio po wyłączeniu nie przemieszczać

urządzenia. W celu przemieszczenia urządzenia

wykonać następujące czynności.

1. Po komunikacie OFF (na wyświetlaczu

urządzenia) poczekać co najmniej dwie minuty.

2. Wyciągnąć wtyczkę sieciową..

3. Przenieść urządzenie.

W razie awarii zasilania w trakcie pracy urząd-

zenia może dojść do utraty danych na twardym

dysku. Używaj zasilacza UPS!

Twardy dysk jest bardzo wrażliwy.

Nieprawidłowa obsługa i nieodpowiednie

środowisko mogą spowodować uszkodzenie

twardego dysku po kilku latach pracy. Objawem

może być nieoczekiwane zatrzymywanie się

odtwarzania lub wyraźne efekty mozaiki na

obrazie. Czasami uszkodzenie twardego dysku

następuje bez wcześniejszych objawów.

W razie uszkodzenia dysku odtworzenie

zapisów jest niemożliwe. W takim przypadku

konieczna jest wymiana twardego dysku.

4-kanałowa nagrywarka cyfrowa

ABUS

TVVR30004

Producent

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing (Niemcy)

ABUS 4-kanals digitalinspelare

TVVR30004

Bruksanvisning

Version 1.0

400

Svenska

Denna bruksanvisning innehåller viktiga anvisningar för idrifttagande och användning.

Dessa anvisningar ska observerad även om denna produkt överlämnas till tredje part.

Förvara denna bruksanvisning för framtida referens!

På sidan finns finns en innehållsförteckning med sidoreferenser.
