ABUS TVIP61500 Operating instructions – страница 24

464

Åtkomst till nätverkskameran via DDNS

Om nätverkskameran är ansluten till en router, ska åtkomsten via DynDNS konfigureras i routern. På ABUS

Security-Center hemsidan, www.abus-sc.com finns en beskrivning av DynDNS-router-konfigurationen för

vanliga router-modeller.

Nedan illustreras åtkomst via DynDNS.org till en nätverkskamera som är ansluten till en router.

ABUS DDNS

För att kunna använda funktionen ABUS DDNS måste du först registrera ett konto på

www.abus-server.com. Läs först FAQ-sektionen på hemsidan.

Markera kryssrutan ”Aktivera DDNS” och välj sedan DDNS-typ ”ABUS DDNS”

Bekräfta inställningarna med Spara. IP-adressen för din internetanslutning uppdateras nu varje minut på

servern.

465

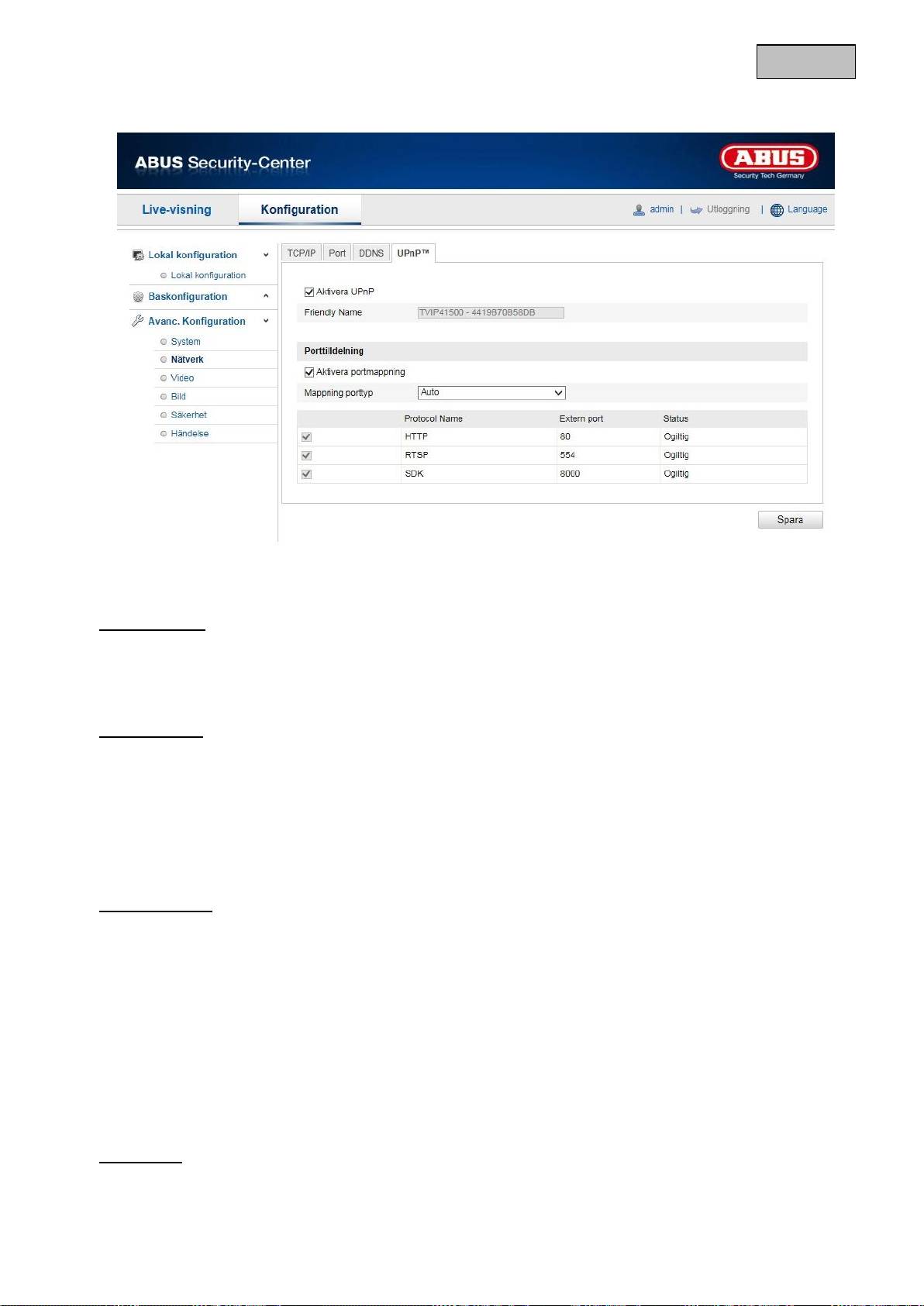

12.3.2.4 UPnP™

UPnP-funktionen (Universal Plug and Play) ger bekväm åtkomst till nätverksenheterna i ett IP-nätverk.

Nätverkskameran blir då t.ex. synlig som nätverksenhet på Windows Nätverk.

Aktivera UPnP

Aktivera och avaktivera funktionen UPnP

Namn

Visa kamerans MAC-adress

Porttilldelning

Akt. p.-mappning

Här aktiveras Universal Plug and Play-portvidarebefordran för nätverkstjänster. Om din router stöder UPnP

aktiveras portvidarebefordran för videoströmmar automatiskt på routersidan för nätverkskameran.

Mappning porttyp

Välj om portvidarebefordran ska ske automatiskt eller manuellt.

Det går att välja mellan ”auto” och ”manuellt”.

Protokollnamn:

E-MAIL

Port 80 är standardporten för e-post. Alternativt kan man välja ett värde inom området 1025~65535. Om det

finns flera kameror i samma subnät bör varje kamera ha en egen, unik E-MAIL port.

RTSP

Port 554 är standardporten för RTSP-överföring. Alternativt kan man välja ett värde inom området

1025~65535. Om det finns flera kameror i samma subnät bör varje kamera ha en egen, unik RTSP-port.

SDK (kontrollport)

Port 8000 är standardporten för SDK-överföring. Kommunikationsport för intern data. Alternativt kan man välja

ett värde inom området 1025~65535. Om det finns flera kameror i samma subnät bör varje kamera ha en

egen, unik SDK-port.

Extern port

Du kan endast ändra portarna manuellt om ”Mappning porttyp” har ställts in på manuellt läge.

466

Status

Visar om den angivna externa porten är giltig eller ogiltig.

12.3.3 Video

467

12.3.3.1 Video

Stream-typ

Välj stream-typ för kameran. Välj ”Main stream (normal)” för inspelningar och livevisning med god bandbredd.

Välj ”Sub-stream” för livevisning med begränsad bandbredd.

Videotyp

Välj mellan stream-typ ”Video” eller ”Video & audio”.

Upplösning

Ställ in upplösningen för videodata. Beroende på kameramodell går det att välja mellan 1280*720p;

1280*960; 1920*1080p.

Bitrate

Anger bitrate för videoströmmen. Beroende på rörelsernas ”intensitet” kan bildkvaliteten variera.Här går det

att välja mellan konstant och variabel bitrate.

Videokvalitet

Den här menypunkten är bara tillgänglig när du har valt variabel bitrate. Här ställer du in videokvaliteten för

videodatan.Bildkvaliteten kan variera beroende rörelsernas ”intensitet”.Det går att välja mellan sex olika

nivåer: ”Minimum”, ”Lägre”, ”Låg”, ”Medel”, ”Högre” och ”Maximum”.

Bildhastighet

Anger bildhastigheten i bilder per sekund.

Max. bithastighet

Här ställs videoströmmens bithastighet in på ett fast värde: Ställ in max. bithastighet på 32 till 16384 kbps.

Ett högre värde ger högre videokvalitet och behöver större bandbredd.

Videokodning

Välj standard för videokodning. Det går att välja mellan H.264, MPEG-4 och MJPEG.

468

12.3.4 Bild

469

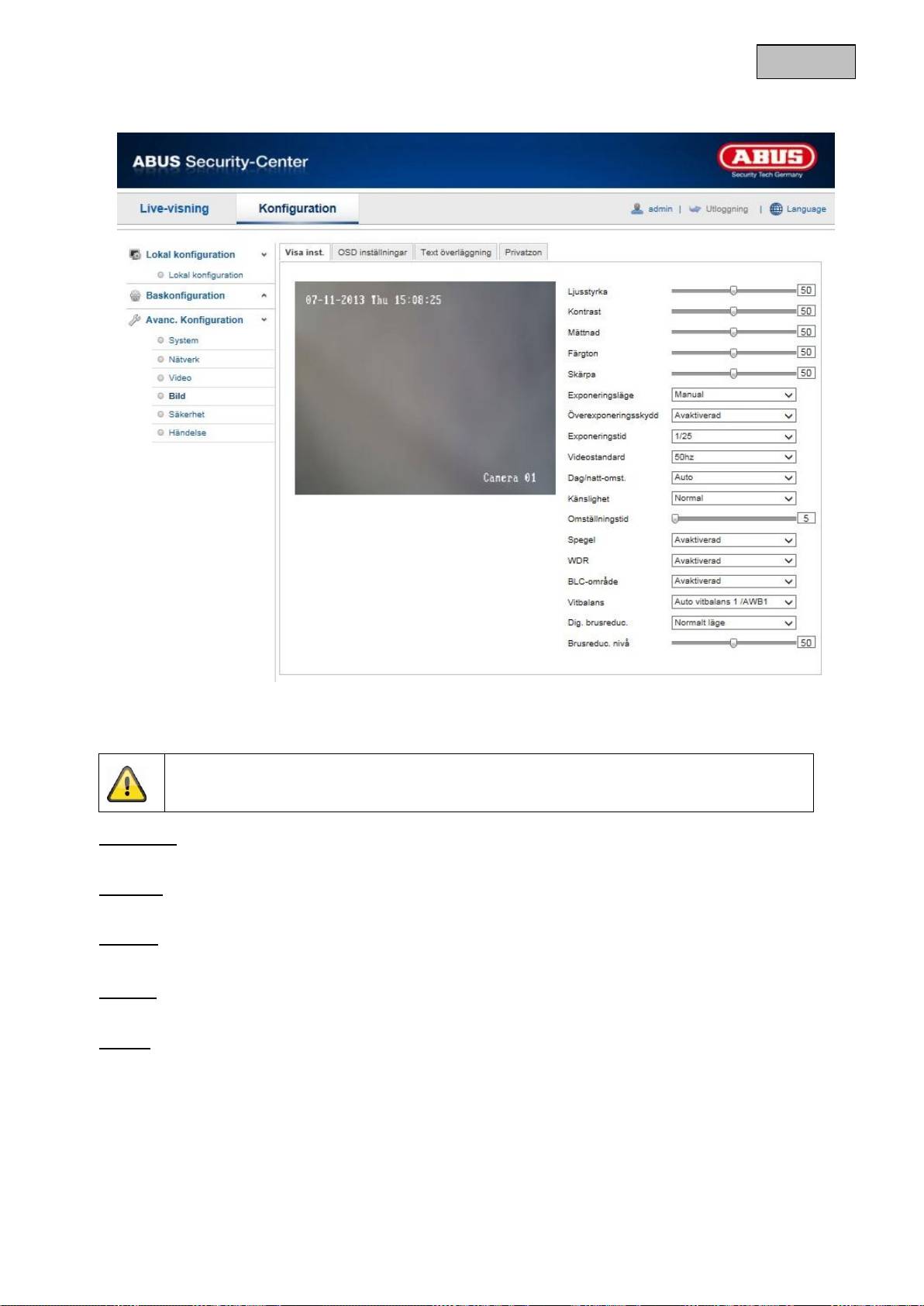

12.3.4.1 Visningsinställningar

Under den här menypunkten kan bildkvaliteten ställas in för kameran, t.ex. ljusstyrka, skärpa, kontrast o.s.v.

Klicka på ”standard” för att återställa standardvärdena.

Ljusstyrka

Inställning av ljusstyrkan Inställningsområde: 0–100.

Kontrast

Inställning av bildens kontrast. Inställningsområde: 0–100.

Mättnad

Inställning av bildmättnad. Inställningsområde: 0–100.

Färgton

Inställning av bildfärgton. Inställningsområde: 0–100.

Skärpa

Inställning av bildskärpan. Ett högre värde för bildskärpan kan ge ökat bildbrus.

Inställningsområde: 0–100.

Exponeringsläge

I manuellt läge kan värdena för bländare, exponeringstid och förstärkning ställas in manuellt.

470

Överexponeringsskydd

När den här funktionen är aktiverad reduceras IR-ljusintensiteten automatiskt för objekt på korta avstånd.

På så sätt försöker systemet förhindra överbländningar.

Exponeringstid

Inställning av max. exponeringstid. Inställningen är oberoende av inställt exponeringsläge.

Videostandard

Reglering av exponeringsfrekvensen.

50 Hz: fast inställning på 50 Hz nätfrekvens

60 Hz: fast inställning på 60 Hz nätfrekvens

Dag/natt-omst.

Dag/natt-omställningen har alternativen auto, dag och natt.

Auto

Beroende på ljusförhållandena växlar kameran automatiskt mellan dag- och nattläge. Känsligheten kan

ställas in på ”Låg”, ”Normal” eller ”Hög”.

Dag

I detta läge levererar kameran endast färgbilder.

Natt

I detta läge levererar kameran endast svartvita bilder.

Känslighet

Inställningen av ”tröskelvärdet” för den automatiska omställningen mellan dag/natt-funktion (låg, normal, hög).

Ett lägre värde betyder lägre ljusstyrka för aktivering av nattfunktionen.

Omställningstid

Inställning av en fördröjningstid mellan registrering av resp. ljusstyrka och aktivering.

Spegel

När spegelfunktionen är aktiverad spegelvänds bilden horisontellt.

WDR

Med WDR-funktionen kan kameran leverera tydliga bilder även vid dåliga motljusförhållanden. Om det finns

både mycket mörka och mycket ljusa ställen på bilden utjämnas ljusnivån på hela bilden och kameran

levererar en tydlig, detaljrik bild.

Markera kryssrutan för att aktivera eller avaktivera WDR-funktionen.

Ställ in en högre Wide Dynamic-nivå för att förstärka WDR-funktionen.

471

Vitbalans

Välj de belysningsförhållanden som kameran ska installeras i.

Det finns följande alternativ: ”Man. vitbalans (MWB)”, ”Auto vitbalans 1 /AWB1”, ”Auto vitbalans 2 /AWB2”,

”Blockerad WB”, ”Lysrörslampa”, ”Glödlampa”, ”Varmt ljus”, ”Naturligt ljus”.

MWB

Med följande värden kan vitbalansen anpassas manuellt.

Blockerad WB

Funktionen för vitbalans utförs en gång och resultatet sparas.

Andra

Använd de övriga vitbalansalternativen för anpassning av funktionen till ljusförhållandena.

Dig. brusreduc.

Brusreduceringen kan aktiveras (normalt läge) eller avaktiveras.

Brusreduc. nivå

Här ställs nivån in för brusreduceringen.

472

12.3.4.2 OSD-inställningar

Här kan du ställa in vilket datum- och tidsformat som ska visas på livebilderna.

Visa namn

Markera den här kryssrutan om kameranamnet ska visas.

Visa datum

Markera den här kryssrutan om datumet ska visas på kamerabilden.

Visa vecka

Markera den här kryssrutan om veckodagen ska visas.

Kameranamn

Skriv in kameranamnet som ska visas på bilden.

Tidsformat

Välj om tiden ska visas i 24-timmars eller 12-timmars format.

Datumformat

Välj format för datumvisningen.

(D= dag; M= månad; Å= år)

Visningsläge

Här väljs visningssätt för de element som ska visas.

Det finns följande alternativ: ”Transparent & blinkande”, ”Transparent & ej blinkande”, ”Ej transparent &

blinkande”, ”Ej transparent & ej blinkande”.

OSD-storlek

Här kan storleken på OSD-fönstret ställas in. Alternativ: 16x16, 32x32, 48x48, 64x64, Auto.

Om ”Auto” väljs varierar storleken beroende på inställd upplösning. Inställningen av OSD-storlek kan endast

användas för den första videoströmmen (main-stream).

473

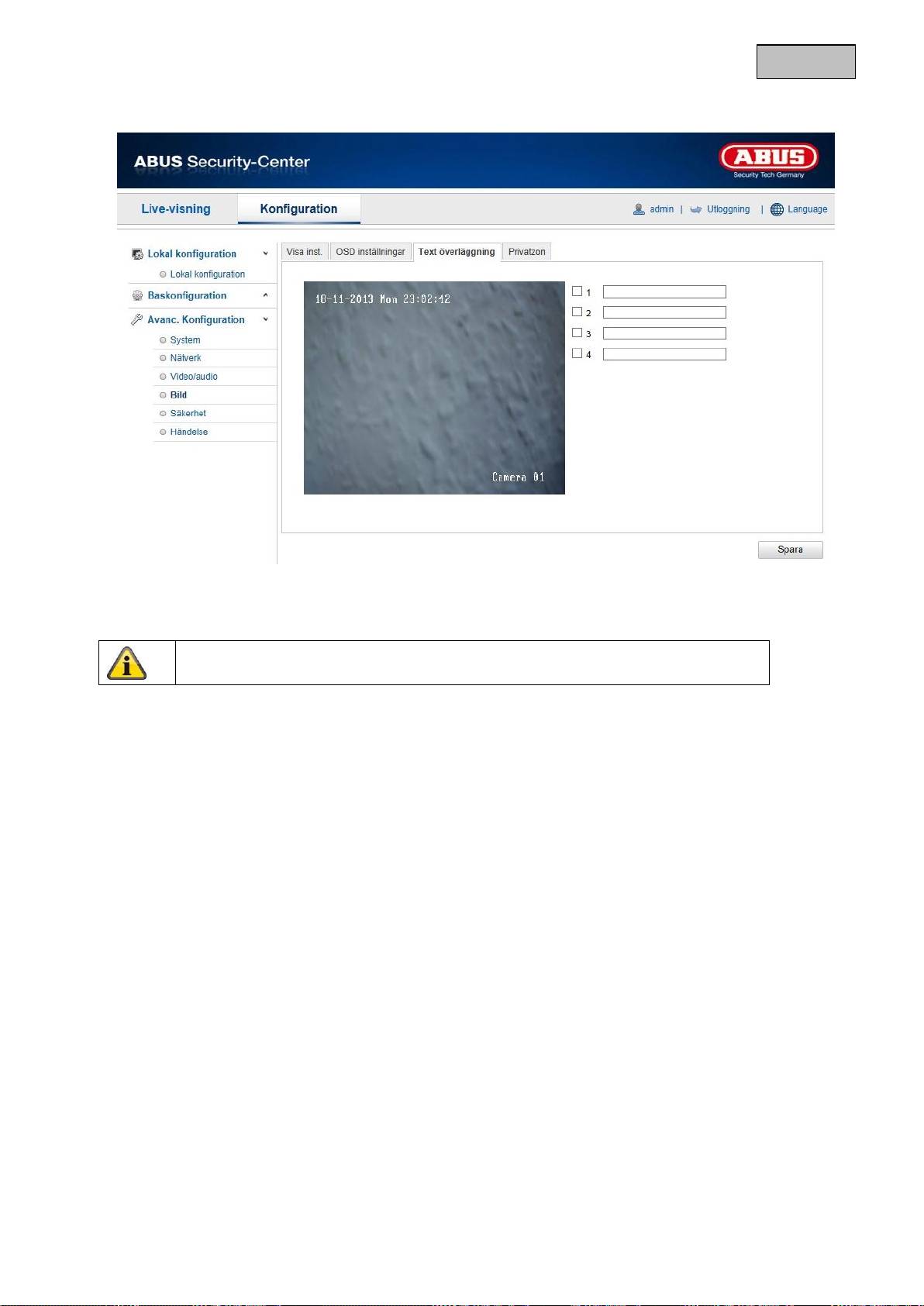

12.3.4.3 Text-överläggning

Det går att visa upp till fyra texter på bilden, max. längden är 45 tecken. Markera kryssrutan för att visa texten.

Textfönstret kan flyttas med musknappen.
