ABUS TVIP61500 Operating instructions – страница 14

261

12.3.2 Sieć

262

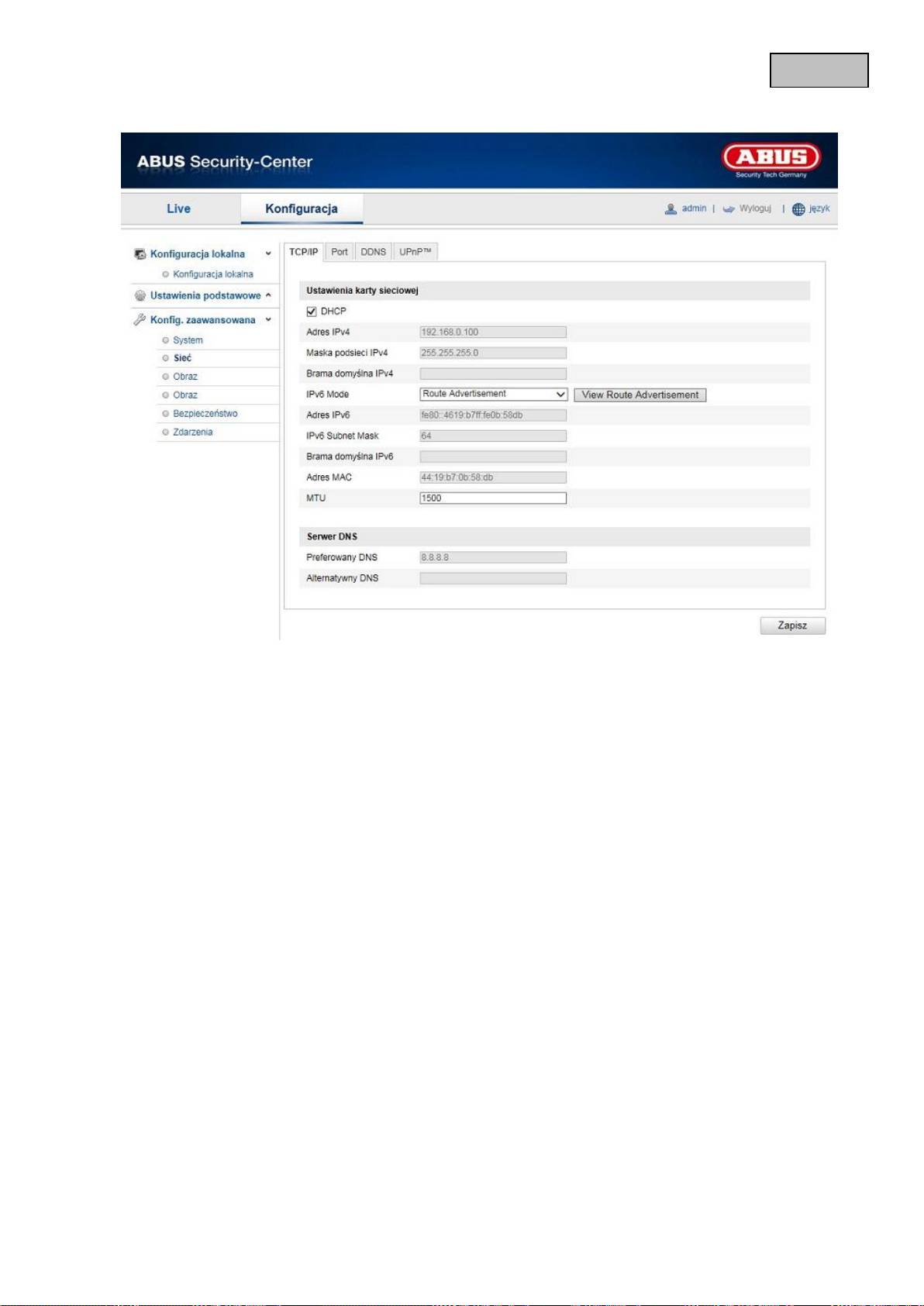

12.3.2.1 TCP/IP

Aby móc obsługiwać kamerę za pomocą sieci, należy poprawnie skonfigurować ustawienia TCP/IP.

DHCP

Jeśli serwer DHCP jest dostępny, kliknij DHCP, aby przejąć automatycznie adres IP i inne ustawienia

sieciowe. Dane zostaną automatycznie skopiowane z serwera i nie można będzie ich zmienić.

Jeśli natomiast serwer DHCP nie jest dostępny, wprowadź ręcznie poniższe dane.

Adres IPv4

Ustawienie adresu IP dla kamera

Maska podsieci IPv4

Ręczne ustawienie maski podsieci dla kamera

Brama domyślna IPv4

Ustawienie standardowego rutera dla kamera

Tryb IPv6

Ręcznie: Ręczna konfiguracja danych IPv6

DHCP: Dane połączenia IPv6 są udostępniane przez serwer DHCP (ruter).

Route Advertisement: Dane połączenia IPv6 są udostępniane przez serwer DHCP (ruter) w powiązaniu z

ISP (dostawcą usług internetowych).

Adres IPv6

Wyświetlanie adresu IPv6. W trybie IPv6 „Ręczny” możliwe jest skonfigurowanie adresu.

Maska podsieci IPv6

Wyświetlanie maski podsieci IPv6.

263

Brama domyślna IPv6

Wyświetlanie bramy domyślnej IPv6 (rutera domyślnego)

Adres MAC

W tym miejscu jest wyświetlany adres sprzętowy kamery, którego nie można zmienić.

MTU

Ustawienie jednostki transferu, wybierz wartość 500 – 9676. Standardowo ustawiona wartość to 1500.

Serwer DNS

Preferowany serwer DNS

W przypadku niektórych aplikacji wymagane są ustawienia serwera DNS (np. wysyłka e-maila). Wprowadź

więc tutaj adres preferowanego serwera DNS.

Alternatywny serwer DNS

W przypadku, gdy preferowany serwer DNS nie będzie dostępny, użyty zostanie alternatywny

serwer DNS. Zdefiniuj zatem adres alternatywnego serwera.

12.3.2.2 Port

Jeśli chcesz mieć możliwość dostępu do kamery z zewnątrz, musisz skonfigurować poniższe porty.

Port HTTP

Domyślny port dla transmisji HTTP to 80. Alternatywnie port ten może mieć wartość w zakresie

1024~65535. Jeżeli w tej samej podsieci znajduje się kilka kamer, każda kamera powinna otrzymać

własny, unikalny port HTTP.

Port RTSP

Domyślny port dla transmisji RTSP to 554. Alternatywnie port ten może mieć wartość w zakresie

1024~65535. Jeżeli w tej samej podsieci znajduje się kilka kamer, każda kamera powinna otrzymać

własny, unikalny port RTSP.

264

Port HTTPS

Domyślny port dla transmisji HTTPS to 443.

Port SDK (port sterujący)

Domyślny port dla transmisji SDK to 8000. Port komunikacji dla danych wewnętrznych. Alternatywnie port

ten może mieć wartość w zakresie 1025~65535. Jeżeli w tej samej podsieci znajduje się wiele kamer IP,

każda kamera powinna otrzymać własny, unikalny port SDK.

12.3.2.3 DDNS

265

DDNS

DynDNS lub DDNS (Dynamiczny System Zapisu Nazw Domen) to system, który potrafi uaktualniać zapisy

nazw domen w czasie rzeczywistym. Kamera sieciowa jest wyposażona w zintegrowanego klienta

DynDNS-Client, który może samodzielnie przeprowadzić uaktualnienie adresu IP z serwera DynDNS.

Jeżeli kamera sieciowa jest usytuowana za ruterem, radzimy wykorzystać funkcję DynDNS rutera.

Rysunek przedstawia poglądowo dostęp/aktualizację adresu IP w usłudze DynDNS.

Aktywuj DDNS

Funkcja ta umożliwia aktywację i dezaktywację funkcji DDNS.

Typ DDNS

Wybierz typy DDNS. Istnieje możliwość wyboru „DynDNS” i „ABUS DDNS”.

Adres serwera

Wybierz dostawcę usługi DDNS. Musisz dysponować zarejestrowanym dostępem do tego dostawcy usługi

DDNS (np. www.dyndns.org).

W przypadku wybrania typu DDNS „ABUS DDNS” automatycznie zostanie zdefiniowany adres serwera.

Domena

Wprowadź zarejestrowaną nazwę domeny (host-service) (np. mojaKameraIP.dyndns.org).

Port

W tym miejscu zdefiniuj port dla przekierowania portów.

Nazwa użytkownika

Identyfikator użytkownika twojego konta DDNS

Hasło

Hasło twojego konta DDNS

Potwierdź

Konieczne jest potwierdzenie hasła.

Konfigurowanie konta DDNS

Konfigurowanie nowego konta w DynDNS.org

272

12.3.4.1 Ustawienia wyświetlania

Za pomocą tej opcji menu można ustawić jakość obrazu kamery Speeddome, w tym jasność, nasycenie,

kontrast itd. Aby przywrócić wartości standardowe, kliknij „Standard”.

Jasność

Ustawienie jasności obrazu. Możliwe wartości w zakresie od 0 do 100.

Kontrast

Ustawienie kontrastu obrazu. Możliwe wartości w zakresie od 0 do 100.

Nasycenie

Ustawienie nasycenia obrazu. Możliwe wartości w zakresie od 0 do 100.

Odcień

Ustawienie odcień obrazu. Możliwe wartości w zakresie od 0 do 100.

Ostrość

Ustawienie ostrości obrazu. Większa ostrość może powodować większe zakłócenia obrazu

Możliwe wartości w zakresie od 0 do 100.

Tryb ekspozycji

W tryb ręcznym wartości migawki, czasu ekspozycji i wzmocnienia można ustawić ręcznie.

273

Ochrona przed nadmiernym nasłonecznieniem

Jeśli funkcja ta zostanie aktywowana, intensywność światła podczerwonego zostanie automatycznie

zredukowana przy znajdujących się zbyt blisko obiektach. W ten sposób możliwe jest uniknięcie

miksowania obrazów obiektu.

Czas ekspozycji

Ustawianie maks. czasu ekspozycji. To ustawienie jest zależne od trybu Iris.

Standard obrazu

Regulacja częstotliwości ekspozycji

50Hz: Stałe ustawienie na częstotliwość sieciową 50 Hz

60Hz: Stałe ustawienie na częstotliwość sieciową 60 Hz

Przejście dzień/noc

Przejście dzień/noc. Możliwe opcje to Automatyczne, Dzień i Noc.

Automatyczne

Kamera przełącza się automatycznie w zależności od panującego światła pomiędzy trybem dziennym a

nocnym. Możliwa czułość: „Mała”, „Zwykła” und „Duża”.

Dzień

W tym trybie kamera dostarcza tylko obrazy kolorowe.

Noc

W tym trybie kamera dostarcza tylko obrazy czarno-białe.

Czułość

Ustawienie progu automatycznego przełączania dzień/noc (Niski, Zwykły, Wysoki).

Niska wartość oznacza słabsze natężenie oświetlenia do przełączania na tryb nocny.

Czas przełączania

Ustawienie czasu opóźnienia pomiędzy wykryciem konieczności przełączenia a działaniem.

Lustro

Gdy funkcja lustra jest aktywna, obraz odbija się w poziomie.

WDR

Za pomocą funkcji WDR kamera jest w stanie dostarczać przejrzyste obrazy również przy słabym świetle

konturowym. Jeśli w obszarze obrazu znajdują się zarówno bardzo jasne jak i bardzo ciemne obszary,

poziom jasności całego obrazu zostaje wyrównany, dzięki czemu powstaje wyraźny i bogaty w szczegóły

obraz.

Powyższe pole wyboru należy zaznaczyć, aby aktywować lub dezaktywować funkcję WDR.

Natomiast w celu wzmocnienia funkcji WDR należy ustawić wyższy poziom Wide Dynamic Level.

274

Kompensacja bieli

W tym miejscu wybierz oświetlenie, w którym kamera zostanie zainstalowana.

Dostępne są następujące opcje: „MWB”, „AWB1”, „AWB2”, „Zablokowane WB”, „Świetlówka”, „Żarówka”,

„Światło ciepłe”, „Światło naturalne”.

MWB

Balans bieli można dostosować ręcznie przy zastosowaniu poniższych wartości.

Zablokowane WB

Balans bieli jest przeprowadzany i zapisywany jednorazowo.

Inne

Dalsze opcje balansu bieli służą do dostosowania funkcji do światła otoczenia (żarówka, światło ciepłe,

światło naturalne, świetlówka).

Cyfr. red. szumów

w tym miejscu istnieje możliwość aktywacji (tryb zwykły) lub dezaktywacji redukcji szumów.

Poziom redukcji szumów

W tym miejscu ustaw poziom redukcji szumów.

12.3.4.2 Ustawienia OSD

Za pomocą tej opcji menu możesz wybrać format daty i godziny pokazywanych na obrazie na żywo.

Wyświetl nazwę

Zaznacz to pole wyboru, jeśli chcesz, aby była wyświetlana nazwa kamery.

Wyświetl datę

Zaznacz to pole wyboru, jeśli chcesz, aby na obrazie kamery była wyświetlana data.

275

Wyświetl dni tygodnia

Zaznacz to pole wyboru, jeśli chcesz, aby był wyświetlany dzień tygodnia.

Nazwa kamery

Wpisz w tym miejscu nazwę kamery, która powinna być wyświetlana na obrazie.

Format czasu

Określ w tym miejscu, w jakim formacie powinna być wyświetlana godzina – 24- czy 12-godzinnym.

Format daty

Wybierz w tym miejscu format wyświetlania daty.

(D = dzień, M = miesiąc, R = rok)

Tryb wyświetlania

W tym miejscu można wybrać tryb wyświetlania pokazywanych elementów.

Dostępne są następujące opcje: „Przezroczysty i migający”, „Przezroczysty i niemigający”,

„Nieprzezroczysty i migający” „Nieprzezroczysty i niemigający”.

Rozmiar OSD

W tym miejscu można ustawić wyświetlanie rozmiaru OSD. Opcje: 16x16, 32x32, 48x48, 64x64, Auto.

W przypadku opcji Automatycznie rozmiar będzie się różnił w zależności od ustawionej rozdzielczości.

Ustawienia rozmiaru OSD można użyć tylko na pierwszym strumieniu wideo (strumień główny).

12.3.4.3 Tekst na obrazie

Istnieje możliwość pokazania na obrazie kamery maksymalnie czterech tekstów o maksymalnej długości

wynoszącej 45 znaków. Aby wyświetlić tekst, zaznacz pole wyboru.

Za pomocą przycisku myszy możesz przesuwać okno tekstowe.

276

12.3.4.4 Strefa prywatności

Strefa prywatności

Za pomocą stref prywatności pewne obszary widoku na żywo można zabezpieczyć przed ich rejestracją

bądź oglądaniem na żywo. Możliwe jest zdefiniowanie na obrazie wideo maks. 4 prostokątnych stref

prywatnych.

Aby zdefiniować strefę prywatności, postępuj w następujący sposób: Zaznacz pole „Aktywuj strefę

prywatną”. Aby dodać strefę prywatną, wybierz przycisk „Powierzchnia”. Teraz możesz zaznaczyć za

pomocą myszy na obrazie kamery pożądany obszar. Po zaznaczeniu tego obszaru można zaznaczyć 3

kolejne powierzchnie. Przycisk „Usuń wszystkie” umożliwia usunięcie wszystkich zdefiniowanych stref

prywatnych.

277

12.3.5 Bezpieczeństwo

278

12.3.5.1 Bezpieczeństwo

Za pomocą tej opcji możesz dodawać, edytować i usuwać użytkowników.

Aby dodać lub edytować użytkownika, kliknij „Dodaj” lub „Zmień”.

Pojawi się nowe okno z danymi i uprawnieniami.

Naz. uż.

Wprowadź w tym miejscu nazwę użytkownika. Jest ona niezbędna w celu uzyskania dostępu do kamery.

Level

Wybierz indywidualny typ użytkownika dla identyfikatora użytkownika.

Można wybrać jeden z dwóch predefiniowanych poziomów: operator lub użytkownik.

Jako operator masz do dyspozycji następujące funkcje zdalne: podgląd na żywo, sterowanie PTZ,

rejestracja ręczna, odtwarzanie, dwukierunkowe audio, przeszukiwanie dziennika zdarzeń/odczyt stanu

pracy.

Jako użytkownik masz do dyspozycji następujące funkcje zdalne: odtwarzanie i przeszukiwanie dziennika

zdarzeń/odczyt stanu pracy.

Aby dodać dalsze funkcje, zaznacz odpowiednie pola wyboru.

Hasło

Wprowadź w tym miejscu hasło, które jest niezbędne w celu uzyskania dostępu do kamery.

Potwierdź

Potwierdź hasło poprzez jego ponowne wprowadzenie.

279

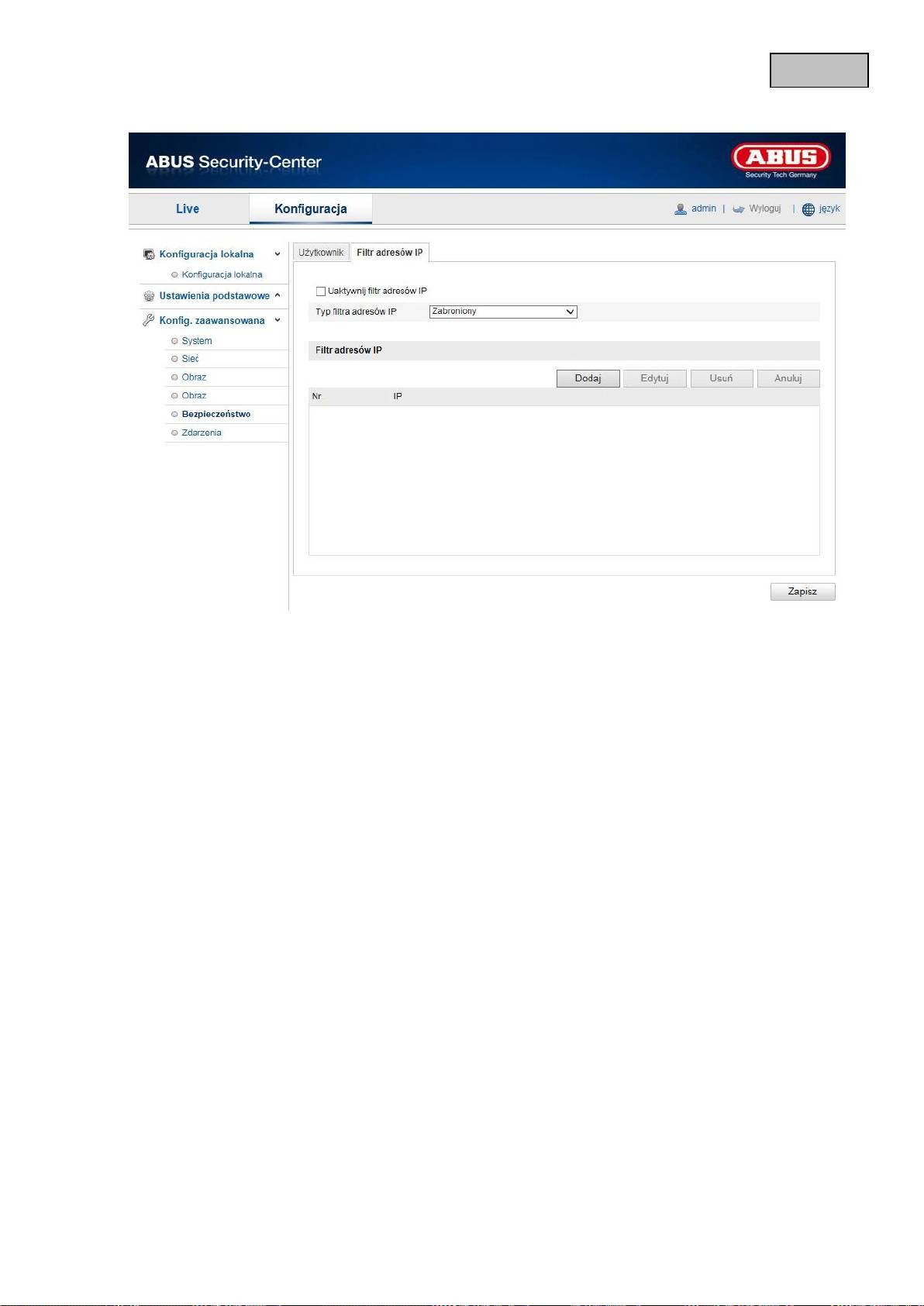

12.3.5.2 Filtr adresów IP

Aktywacja filtra adresów IP

Zaznaczenie pola wyboru powoduje aktywację funkcji filtra.

Typ filtra adresów IP

Dozwolone: Poniżej zdefiniowane adresy IP są akceptowane w odniesieniu do dostępu do kamery.

Zabronione: Zdefiniowane poniżej adresy IP są blokowane. Adres IP jest wprowadzany w formacie

xxx.xxx.xxx.xxx.

280

12.3.6 Zdarzenia
