Procédure d’installation

● L’applique de fixation au mur comporte des

orifices de fixation en 16 emplacements.

  Veillez rigoureusement à fixer chaque applique

sur les 16 emplacements.

*  Reportez-vous aux pages 6 et 6 pour les

dimensions détaillées applicables lors de

l’installation de l’écran plasma.



  L’applique de fixation au mur pèse environ  kg. Consultez le mode d’emploi de l’écran plasma pour

connaître le poids de l’écran fixé à l’applique de fixation au mur.



  Vérifiez la résistance du mur aux 16 emplacements de fixation en vous reportant au schéma dimensionnel

de l’applique de fixation au mur et appliquez un renfort approprié si la résistance n’est pas suffisante.

1. Vérifiez la solidité de l’emplacement d’installation.

2. Installez l’applique de fixation au mur sur le mur.

Vis de fixation du

cran de sûreté

Cran de sûreté

● Les repères indiquent la ligne centrale de l’écran plasma.

● Il est recommandé de laisser un espace pour la maintenance d’au moins 70 cm derrière l’écran plasma.

Français

Attention

Unité: mm

Orifices d’installlation au mur (16 emplacements)

Attention

Remarque

Installation horizontale

Installation verticale

Repères (H)

(Pour installation

horizontale)

Repères (V)

(Pour installation

verticale)

Vis de fixation du

cran de sûreté

Vis de fixation du

cran de sûreté

Cran de sûreté



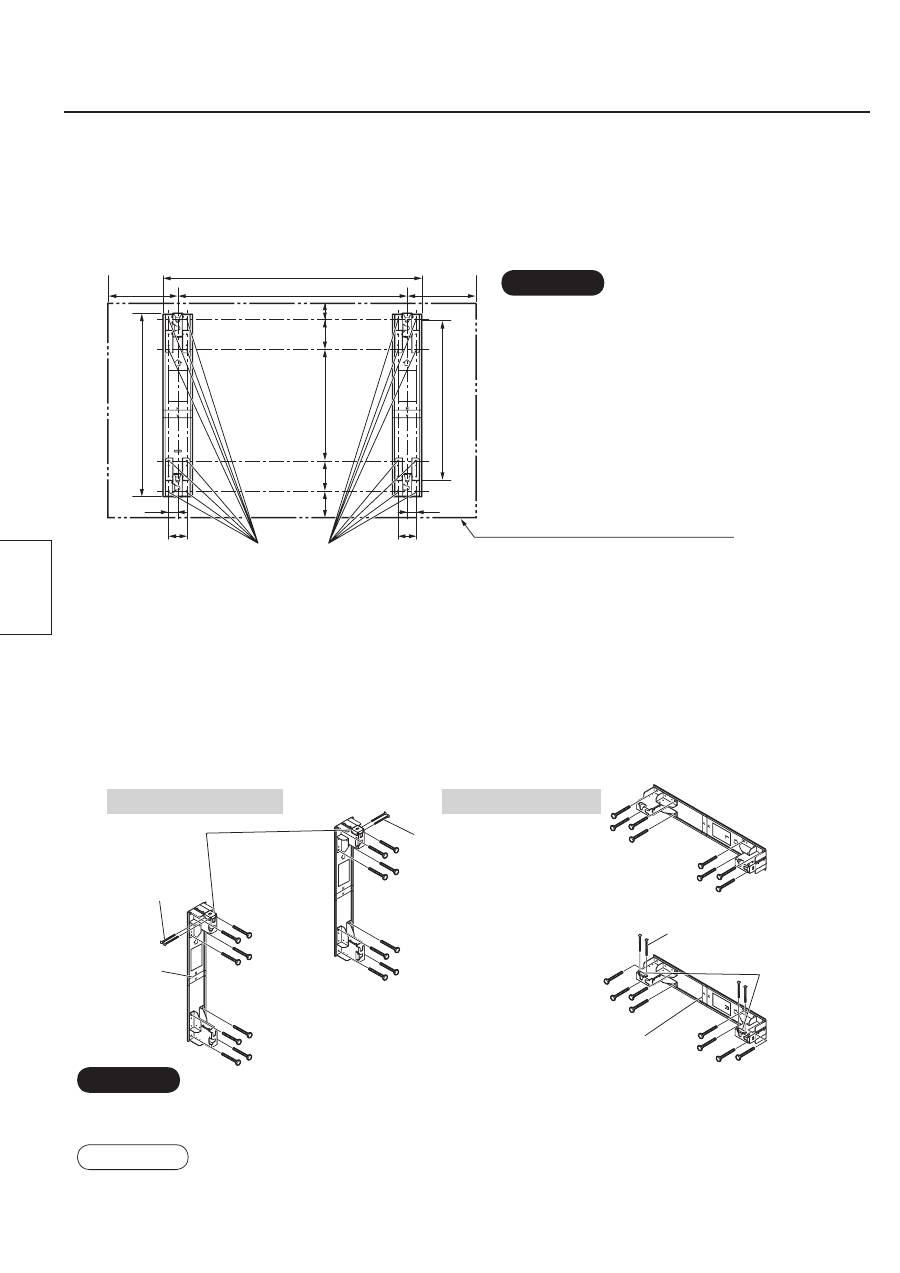

  Trouvez les positions des orifices utilisés pour monter les appliques sur le mur d’après le schéma

dimensionnel, puis montez les appliques sur le mur.



(Lors de l’installation des appliques à l’horizontale)

 Montez les appliques de fixation au mur avec les

flèches gravées dessus tournées vers le haut. Montez l’extrémité de l’applique gravée d’un “L” à gauche et

l’extrémité gravée d’un “R” à droite.

(Lors de l’installation des appliques à la verticale)

 Montez l’extrémité de l’applique gravée d’un “L” en

haut et l’extrémité gravée d’un “R” en bas.



  Utilisez des boulons ou écrous en vente dans le commerce avec un diamètre nominal de 1 mm pour fixer

les appliques dans les 16 orifices de fixation.

●

Utilisez des

boulons

 en vente dans le commerce avec un diamètre nominal de 1 mm adaptées au type de mur.

● Vérifiez la force des boulons de montage et utilisez des boulons suffisamment résistants.

Dimensions externes de l’écran plasma

L

R

L

R

1

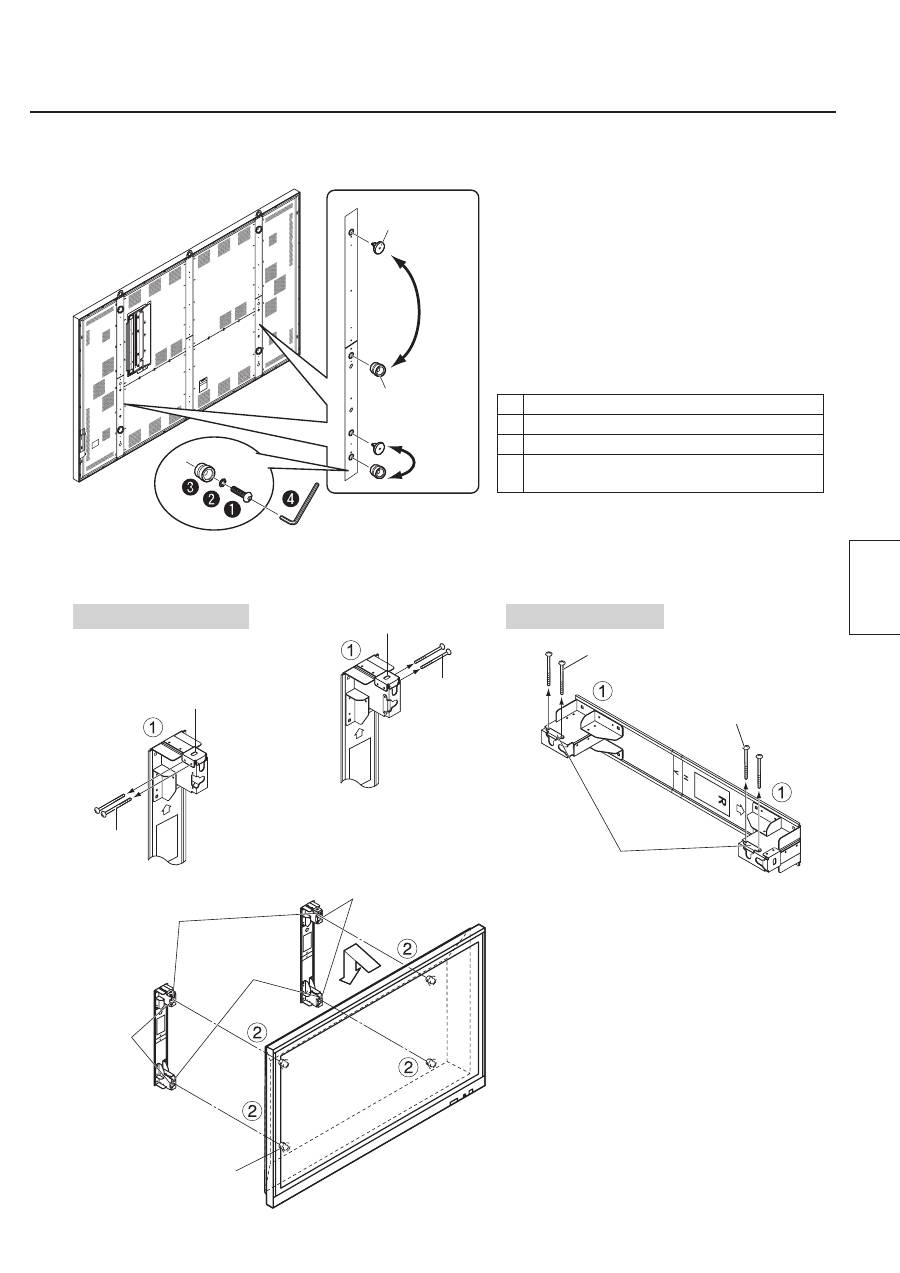

3. Préparez l’écran plasma.



Vis d’assemblage à six pans creux



Rondelle à ressort



Crampon du socle



Clé hexagonale

(fournie avec l’écran plasma)



  Retirez la vis de fixation du cran de sûreté

et déposez le cran de sûreté.



  Insérez les crampons du socle (x) sur

l’écran dans les entailles des appliques

de fixation au mur, et abaissez l’écran tout

droit.

Crampon du socle

Français

Cran de sûreté

Vis de fixation du

cran de sûreté

Cran de sûreté

Vis de fixation

du cran de

sûreté

Cran de sûreté

Vis de fixation du

cran de sûreté

Vis de fixation du

cran de sûreté

Installation horizontale

Installation verticale

4. Installez l’écran sur l’applique de fixation au mur.

Encoches

(Pour installation

horizontale)

Encoches

(Pour

installation

verticale)

Encoches

(Pour installation

horizontale)

Encoches

(Pour installation verticale)



  Retirez les capuchons de boulon à œil (x) à

gauche et à droite du panneau arrière.



  Fixez les crampons du socle là où vous avez

retiré les capuchons.



  Fixez les capuchons là où vous avez retiré

les crampons du socle.

(Partie

inférieure)

Capuchons de

boulon à œil

Crampon du

socle

L

R

Procédure d’installation

5. Fixez l’écran.



  Serrez fermement les crans de sûreté (x) déposés précédemment avec les vis de fixation du cran de

sûreté.

Retrait de l’écran

Français

Installation horizontale

Installation verticale

Vis de fixation du

cran de sûreté

Cran de sûreté

Vis de fixation du

cran de sûreté

Cran de sûreté

Encoches

(Pour installation

horizontale)

Encoches

(Pour installation verticale)

● Veillez à bien serrer les crans de sûreté gauche et droit pour empêcher l’écran de se détacher de l’applique de

fixation au mur.

Attention

Cran de sûreté

● Pour déposer l’écran, soulevez-le d’environ

60 mm.

Remarque



  Déposez les crans de sûreté (x) qui étaient

fixés aux appliques de fixation au mur.



  Soulevez l'écran tout droit.
