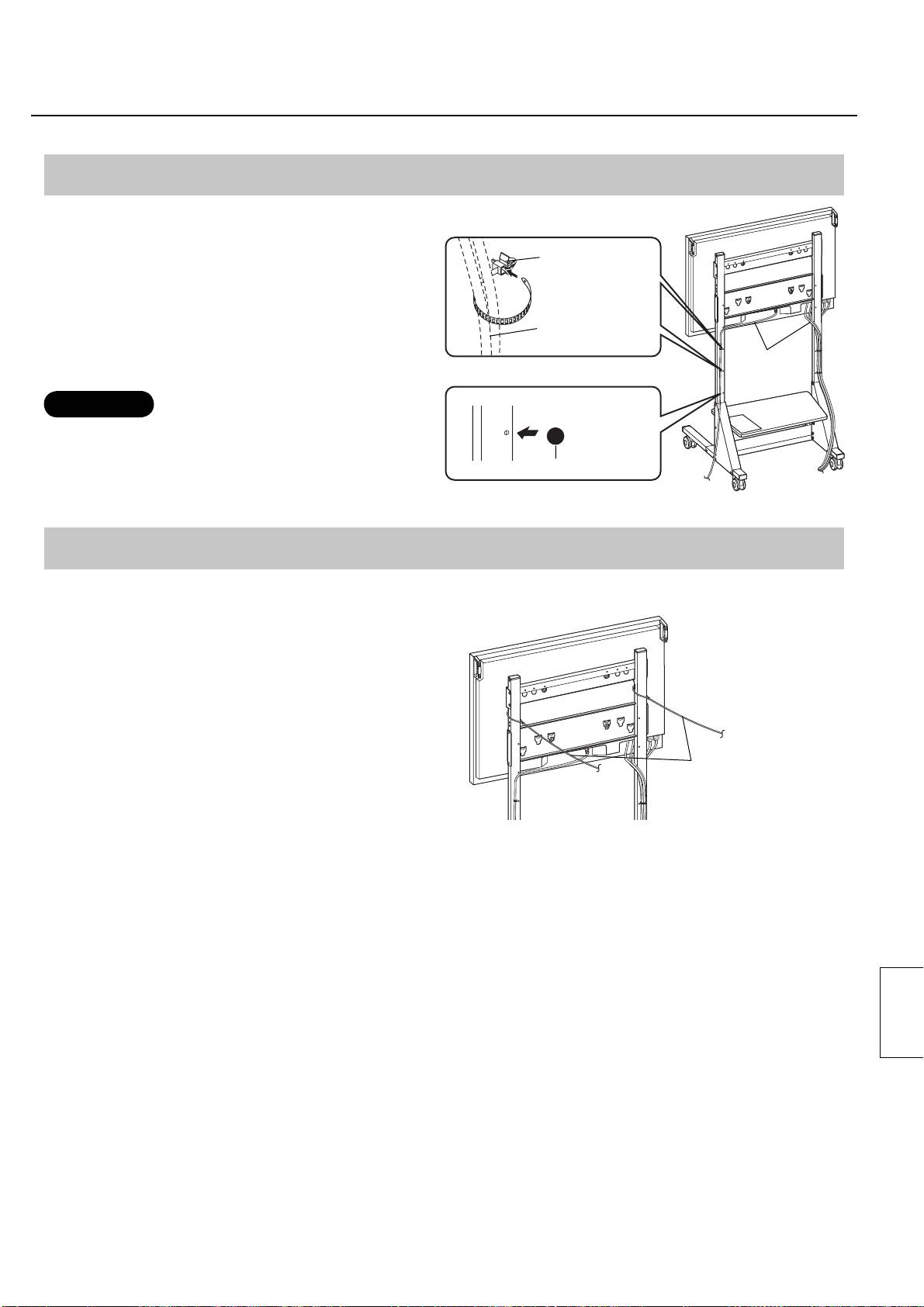

4. Қосылған құрылғыларды орнату жəне жалғау



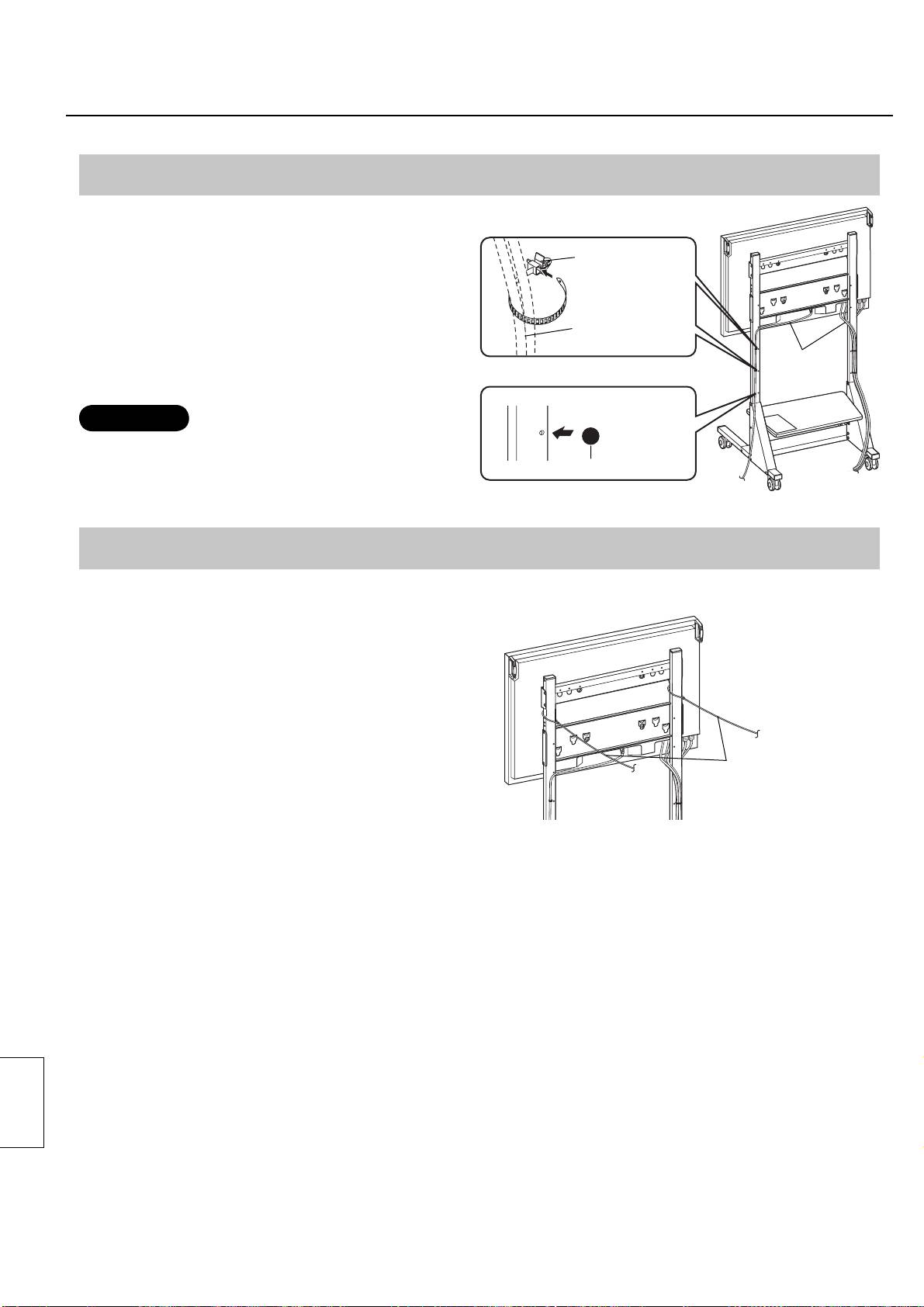

Жалғау ыңғайлы болатын жерлерде сол

жəне оң жақтағы тіреуіш бағандарының

артқы жағындағы алты бекіту тесіктерінің кез

Бекіткіш



келгеніне бес бекіткішті



кіргізіңіз. Суретте

көрсетілгендей етіп жалғаңыз.



Тіреуіш бағандарының бүйірлеріндегі жəне

Қуат сымы жəне əр

артқы жағындағы жəне басқа жерлердегі

түрлі кабельдер

пайдаланылмайтын қосымша тесіктерді



Қуат сымы

жəне əр түрлі

стикерлермен жабыңыз.

кабельдер

Ескертпе

Жалғау кабельдерін жəне қуат сымын бірге

орамаңыз.

Жабын стикерлері



5. Құлап түсуді болдырмау

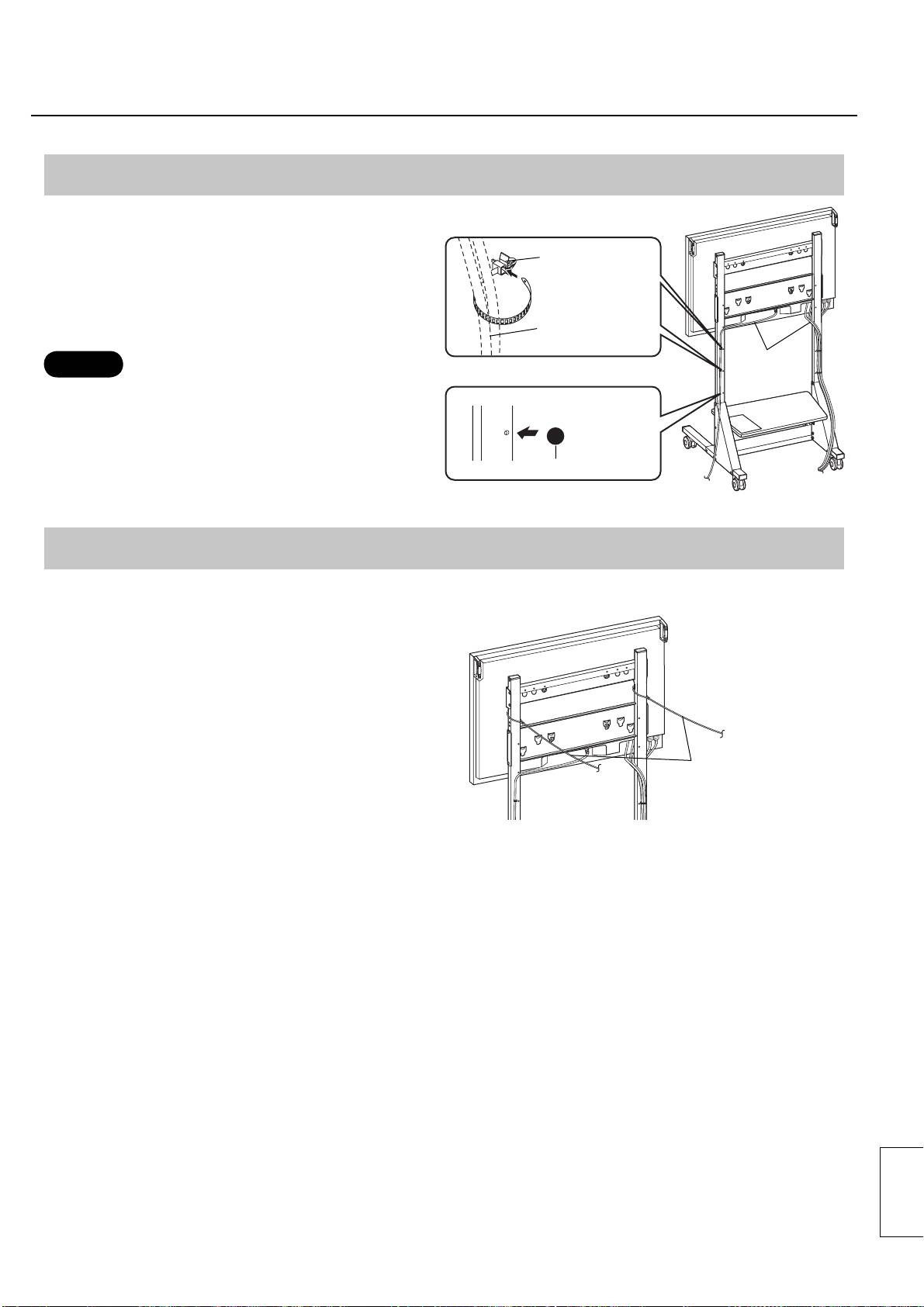

Құрылғының құлап кетпеуіне жол бермеу

үшін, сол жəне оң жақтағы тіреуіш

бағандарын берік сыммен немесе жіппен

плазмалық дисплейдің жоғарғы жəне төменгі

кронштейндерінің арасынан өткізіп бекітіңіз

жəне оларды мықтап берік тірекке немесе

қабырғаға бекітіңіз.

(Құлап түсуді болдырмау үшін сатылымда

бар жіпті немесе сымды пайдаланыңыз.)

Сатылымда бар берік

Тірек немесе қабырға мен плазмалық

жіп немесе сым

дисплейдің артқы жағының аралығы 1 м

немесе одан аз болуы тиіс.

[Қауіпсіздік мақсаттарда үнемі төңкеруден/құлаудан сақтау керек-

жарақтарын пайдаланыңыз]

Құрылғы жер сілкінісі кезінде төңкеріліп кетуі мүмкін. Сондықтан, үнемі төңкеруден/құлаудан сақтау керек-

жарақтарын пайдаланыңыз.

* Бұл бөлімдегі мəліметтер жер сілкінісіне байланысты осы құрылғының төңкеріліп түсуі немесе

құлауына салдарынан туған кез келген зияндар мен жарақаттарды азайту жолдарын көрсетеді. Алайда,

төңкеруден/құлаудан сақтау керек-жарақтары барлық жер сілкіністері кезінде тиімді болатынына кепілдік

жоқ.

Казахский

101

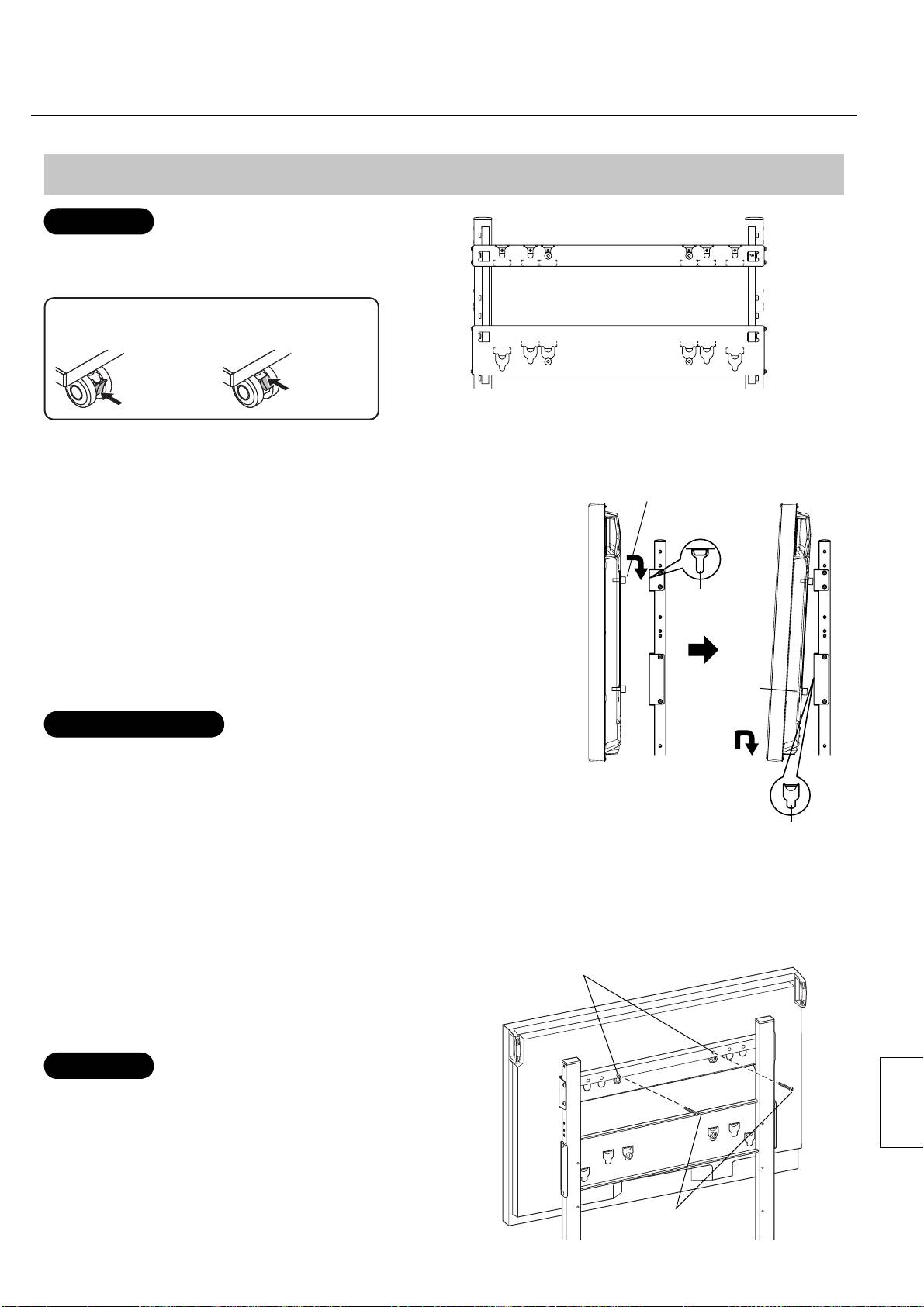

Плазмалық дисплейді шешу



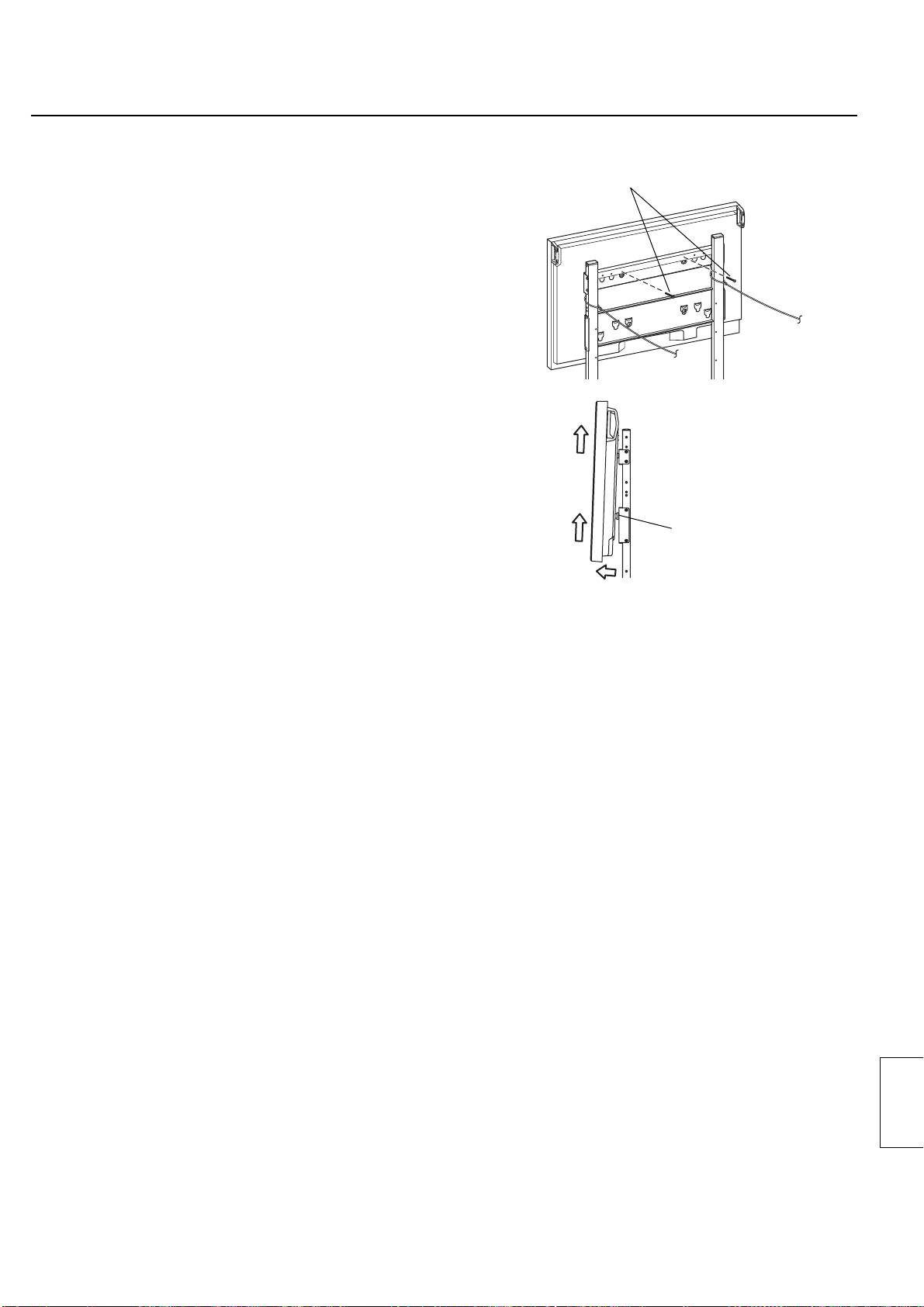

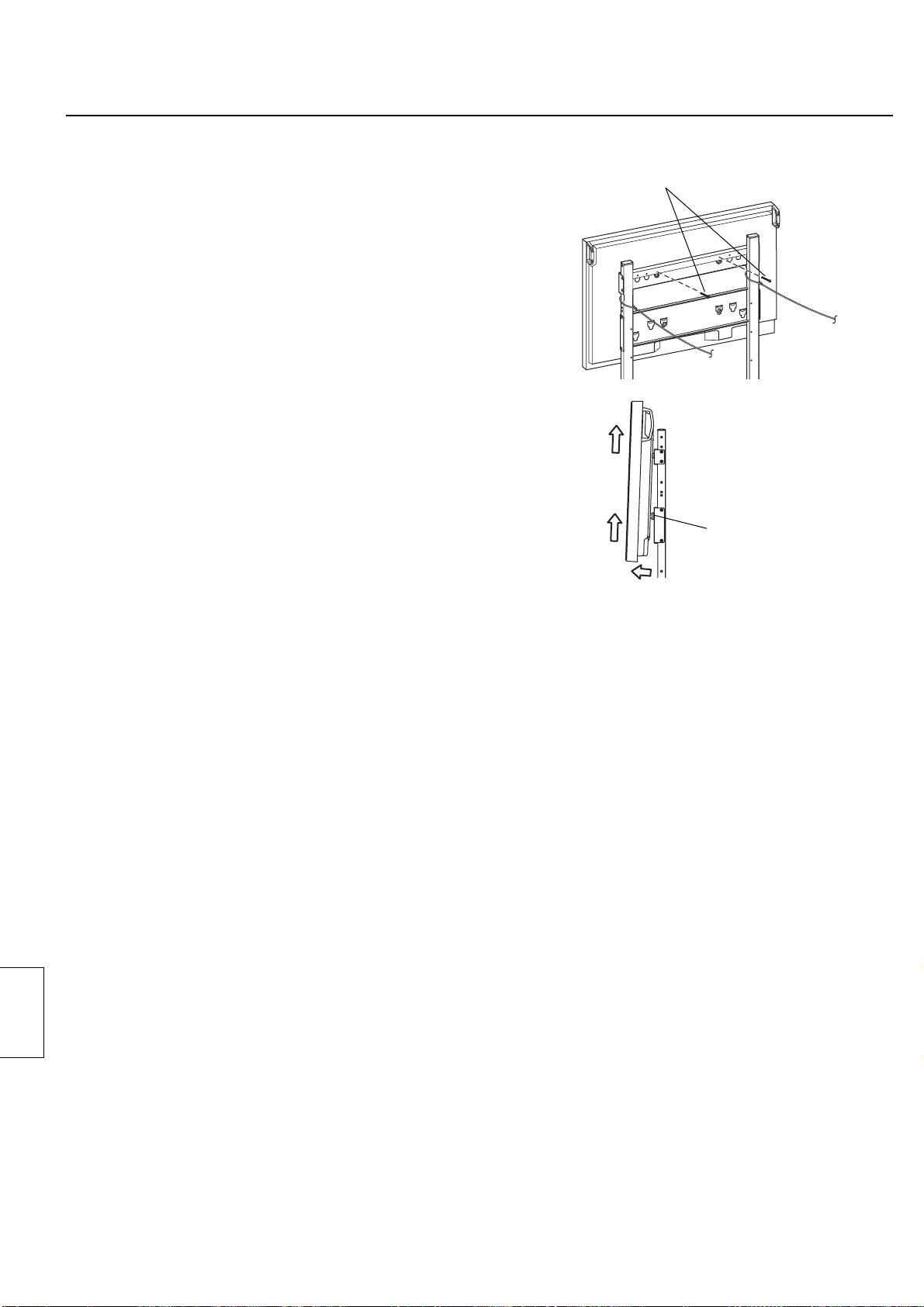

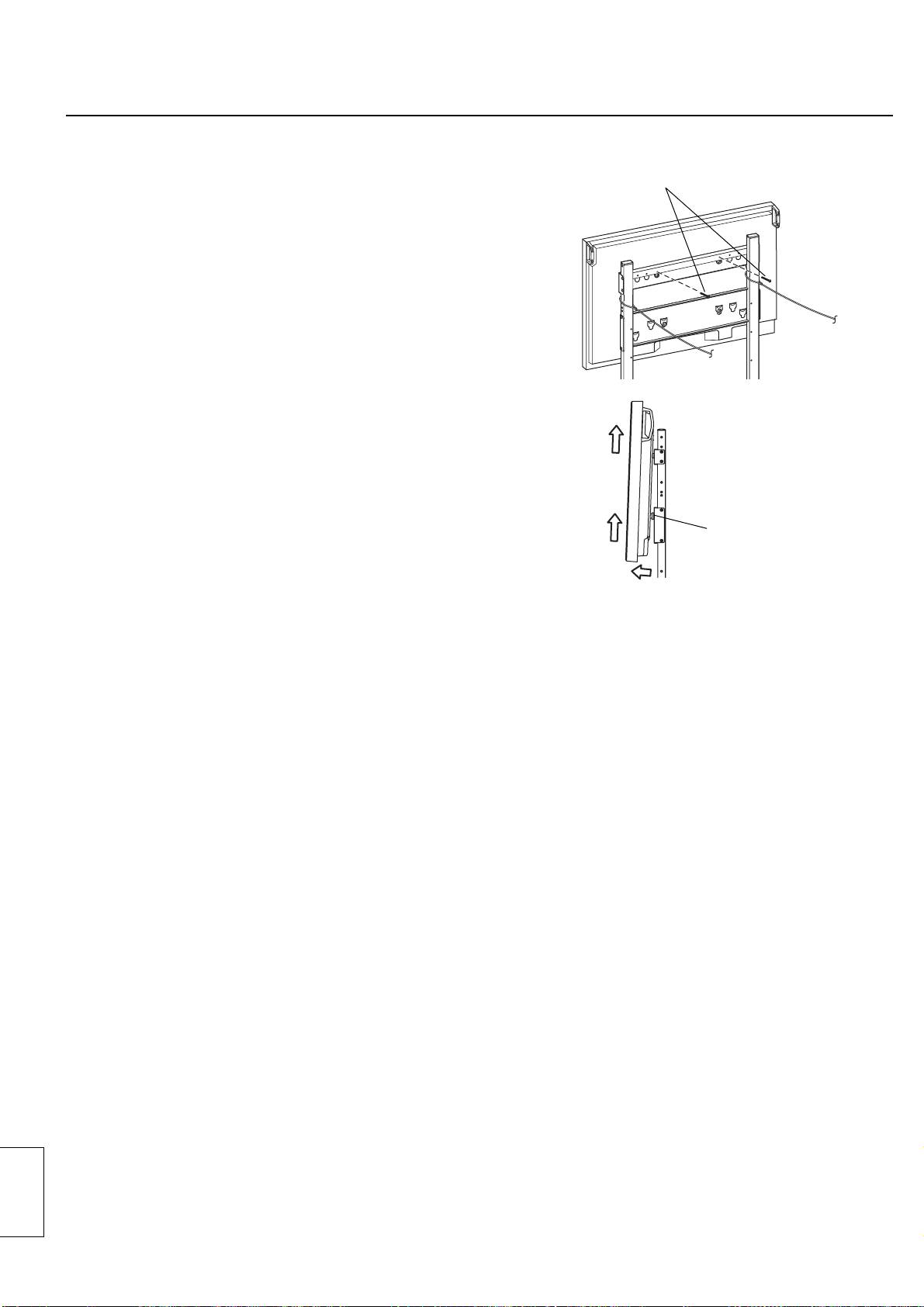

Жылжымалы тіреуіштегі плазмалық дисплейдің

Бекітетін құрылғының бұрандасы



жоғарғы кронштейнінің артындағы екі бекіту

бұрандаларын



шығарыңыз.



Құрылғының құлап кетуін болдырмайтын жіпті

немесе сымды алып тастаңыз.



Электр шнуры мен плазмалық дисплейді

басқа құрылғыларға жалғайтын сымдарды

ажыратыңыз.



Плазмалық дисплейдің астыңғы жағын

көтергенде, плазмалық дисплейді өзіңізге



қарай тартыңыз.



Төменгі аралық қабаттар алынып болған

соң, плазмалық дисплейді тағы көтеріп, оны

шешіп алыңыз.



Оқшаулағыш төсем



Казахский

102

Запобіжні заходи

ПОПЕРЕДЖЕННЯ

Усі роботи з монтажу та демонтажу повинен виконувати кваліфікований майстер.

•

При неправильному встановленні підставки плазмовий дисплей може впасти і пошкодитися, а також травмувати вас.

Не розбирайте та не модифікуйте переносну підставку.

•

Недотримання цієї вимоги може призвести до падіння та пошкодження пристрою, а також травмування людини.

Встановлення слід проводити у місці з невеликим рівнем вібрації, яке може витримати вагу пристрою.

• Недотримання цієї вимоги може призвести до падіння та пошкодження пристрою, а також до

травмування людини.

Впевніться, що місце встановлення достатньо міцне для тривалого використання.

•

Якщо його міцність стане недостатньою при тривалому використанні, дисплей може перекинутися та завдати травми.

ЗАСТЕРЕЖЕННЯ

Використовуйте лише ті плазмові дисплеї, які наведені у каталозі.

•

Недотримання цієї вимоги може призвести до падіння та пошкодження пристрою, а також травмування людини.

Не розташовуйте на полиці предмети вагою більше 20 кг.

• Недотримання цієї вимоги може призвести до падіння та пошкодження пристрою, а також до

травмування людини.

Забороняється використовувати переносну підставку, якщо вона деформована або має пошкодження.

•

Недотримання цієї вимоги може призвести до падіння та пошкодження пристрою, а також травмування людини.

Не змазуйте ролики.

• Ролики можуть тріснути або пошкодитись, що може призвести до падіння та пошкодження панелі,

а також травмування людини.

Не вибирайтеся та не повисайте на плазмовому дисплеї або переносній підставці.

• Особливо стежте за тим, щоб маленькі діти дотримувалися цього застереження. Недотримання

цієї вимоги може призвести до падіння та пошкодження

пристрою, а також травмування людини.

Не блокуйте вентиляційні отвори. Використовуючи переносну підставку, не закривайте простір між

нижньою частиною плазмового дисплея та підлогою.

• Інакше тепло може накопичитися усередині й спричинити пожежу.

Необхідно вжити заходів для запобігання перекиданню.

• В разі землетрусу або якщо діти лізтимуть на дисплей, він може перекинутися, що може призвести до травми.

Залишіть хоча б 10 см вільного простору вище, нижче, праворуч і ліворуч від плазмового

дисплея. Залишіть також як мінімум 7 см вільного місця позаду дисплея.

• Недотримання цих рекомендацій може спричинити пожежу.

Тримайте пристрій якнайдалі від опалювального обладнання та не піддавайте його впливу

прямих сонячних променів.

• Недотримання цієї вимоги може призвести до скривлення, деформування або погіршення якості

матеріалів та втрати міцності, внаслідок чого обладнання може впасти або зламатися та завдати травми.

Усі роботи зі встановлення та демонтажу плазмового дисплея мають виконуватися

щонайменше двома людьми.

• Інакше плазмовий дисплей може впасти і завдати травми.

Під час збирання та встановлення підставки надійно затягуйте усі гвинти.

• Якщо збирання виконане некоректно, підставка не зможе витримати вагу дисплея. Це може стати

причиною падіння й ушкодження дисплея, що

може призвести до травми.

Встановлюйте підставку на стійкій та рівній поверхні.

• Недотримання цієї вимоги може призвести до падіння та пошкодження пристрою, а також

травмування людини.

Використовуйте для установки спеціальні складові частини.

• Недотримання цієї вимоги може призвести до падіння плазмового дисплея з переносної підставки

Українська

та його ушкодження із завдаванням травми

людині.

Для переміщення панелі розблокуйте ролики.

•

Недотримання цієї вимоги може призвести до падіння та пошкодження пристрою, а також травмування людини.

Позбудьтеся продукту, якщо він більше не використовуватиметься.

•

Недотримання цієї вимоги може призвести до падіння та пошкодження пристрою, а також травмування людини.

103

Запобіжні заходи

Рекомендації стосовно поводження

1) Уважно вибирайте місце для встановлення плазмового дисплея, оскільки внаслідок дії світла або

тепла (у разі розміщення поблизу нагрівальних приладів або під прямим сонячним промінням) він

може втратити колір чи деформуватись.

2) Чистіть дисплей за допомогою м’якої сухої ганчірки (бавовняної або фланелевої). Якщо пристрій

занадто забруднений, спочатку змийте бруд розчином нейтрального

миючого засобу, а потім

протріть сухою ганчіркою. Не використовуйте миючі засоби, такі як бензол, розчинник або віск

для меблів, тому що їх застосування може призвести до відлущення фарби.

(Щоб дізнатися, як чистити плазмовий дисплей, див. інструкцію до дисплея. При використанні

хімічно обробленої тканини спочатку уважно прочитайте інструкції до неї.)

3)

Не прикріпляйте липку стрічку чи наліпки до виробу. Це може призвести до забруднення поверхні

переносної підставки. Запобігайте тривалому контакту пристрою з гумовими, вініловими та

подібними виробами. (Це призведе до погіршення властивостей пристрою.)

4) Панель плазмового дисплея зроблена зі скла. Не докладайте до неї надмірну силу й не

піддавайте її ударам.

Застережні заходи під час збирання та встановлення переносної підставки

● Щоб забезпечити належне функціонування плазмового дисплея і запобігти виникненню

несправностей, не слід його встановлювати у таких місцях.

• Поблизу розприскувачів або пожежних/димових детекторів

• В місцях, де є ризик вибуху через вібрацію або поштовхи

• Поблизу високовольтних дротів або динамічних блоків живлення

• Поблизу джерел магнітного поля, тепла, пари або сажі

• В

місцях, що піддаються впливу повітря, що видувається з опалювального обладнання

•

В місцях, де можуть утворюватись краплі конденсату від кондиціонерів повітря або іншого обладнання

● Штепсель шнура живлення плазмового дисплея повинен легко діставати до електричної розетки.

●

Слід забезпечити нормальну вентиляцію, щоб температура у приміщенні не перевищувала 40 °C.

Недотримання цього може призвести до накопичення тепла всередині плазмового дисплея і спричинити

його несправність.

● Приладнайте так, щоб кріпильні гвинти або шнур живлення не торкалися металевих частин

всередині стіни.

● Розстеліть м’яку ковдру або тканину на підлозі для того, щоб під час складання та монтажу

підставка та підлога не подряпалися.

● Виконуйте роботи зі складання та монтажу на плоскій рівній поверхні та дотримуйтесь усіх

відповідних інструкцій.

● При скріпленні деталей не затягуйте гвинти занадто сильно, але й не допускайте недостатнього

затягування.

● Під час виконання робіт зі складання та монтажу або при пересуванні приділіть особливу увагу

безпеці робочого місця.

● Обов’язково прочитайте розділ „Запобіжні заходи” та дотримуйтесь вказівок в ньому.

Ця підставка призначена лише для плазмових дисплеїв Panasonic (Див. стор. 121).

Використання з іншими пристроями може призвести до ненадійної фіксації, що може спричинити

ризик отримання травм

.

Українська

МОНТАЖ ПОВИНЕН ВИКОНУВАТИСЬ СПЕЦІАЛІСТАМИ.

КОМПАНІЯ PANASONIC НЕ НЕСЕ ВІДПОВІДАЛЬНОСТІ ЗА БУДЬ-ЯКІ ПОШКОДЖЕННЯ

ВЛАСНОСТІ ТА/АБО СЕРЙОЗНІ ТРАВМИ, ВКЛЮЧАЮЧИ СМЕРТЬ, ЩО Є НАСЛІДКОМ

НЕВІДПОВІДНОГО МОНТАЖУ АБО НЕПРАВИЛЬНОГО ОБСЛУГОВУВАННЯ.

104

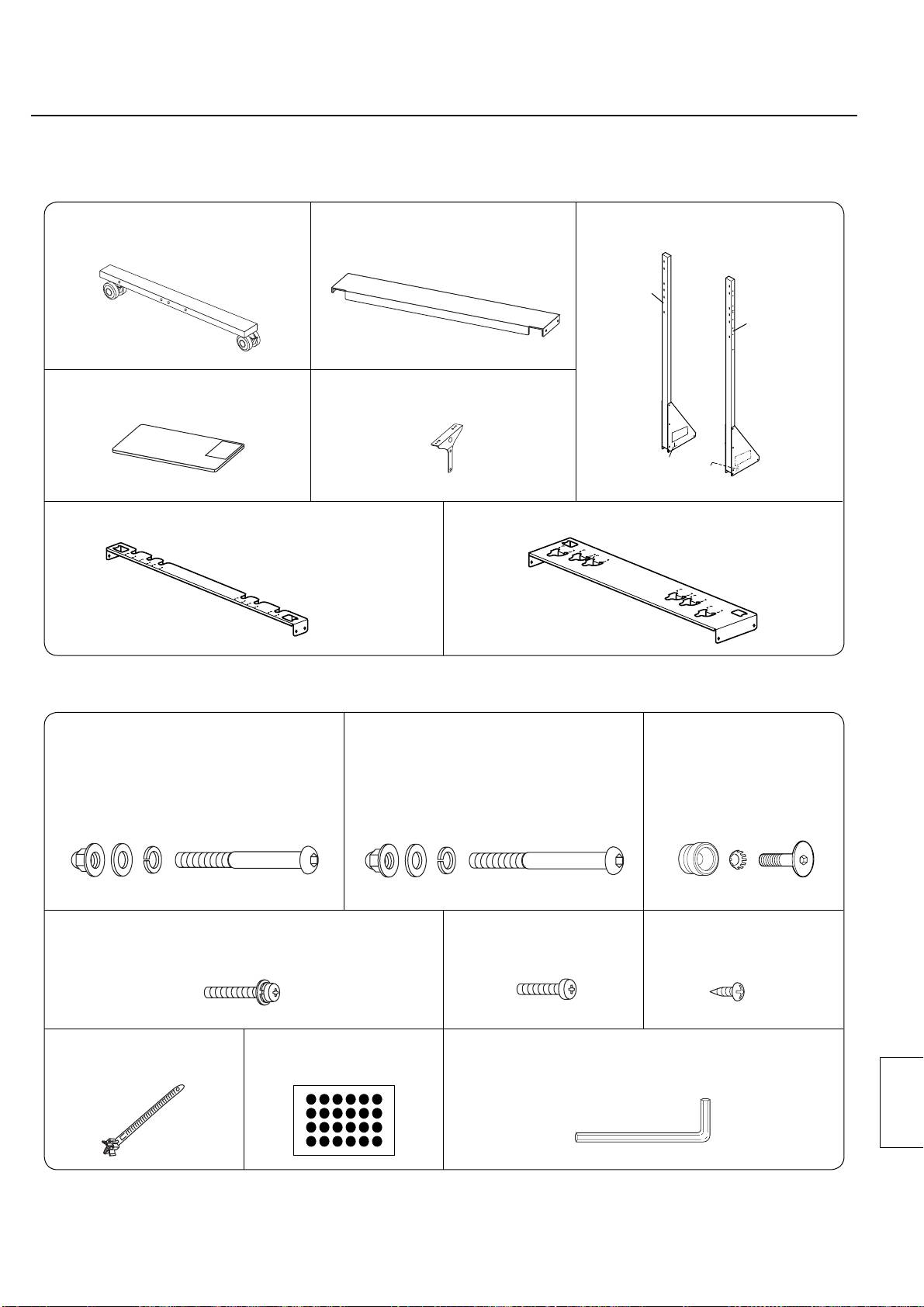

Деталі

Основні деталі

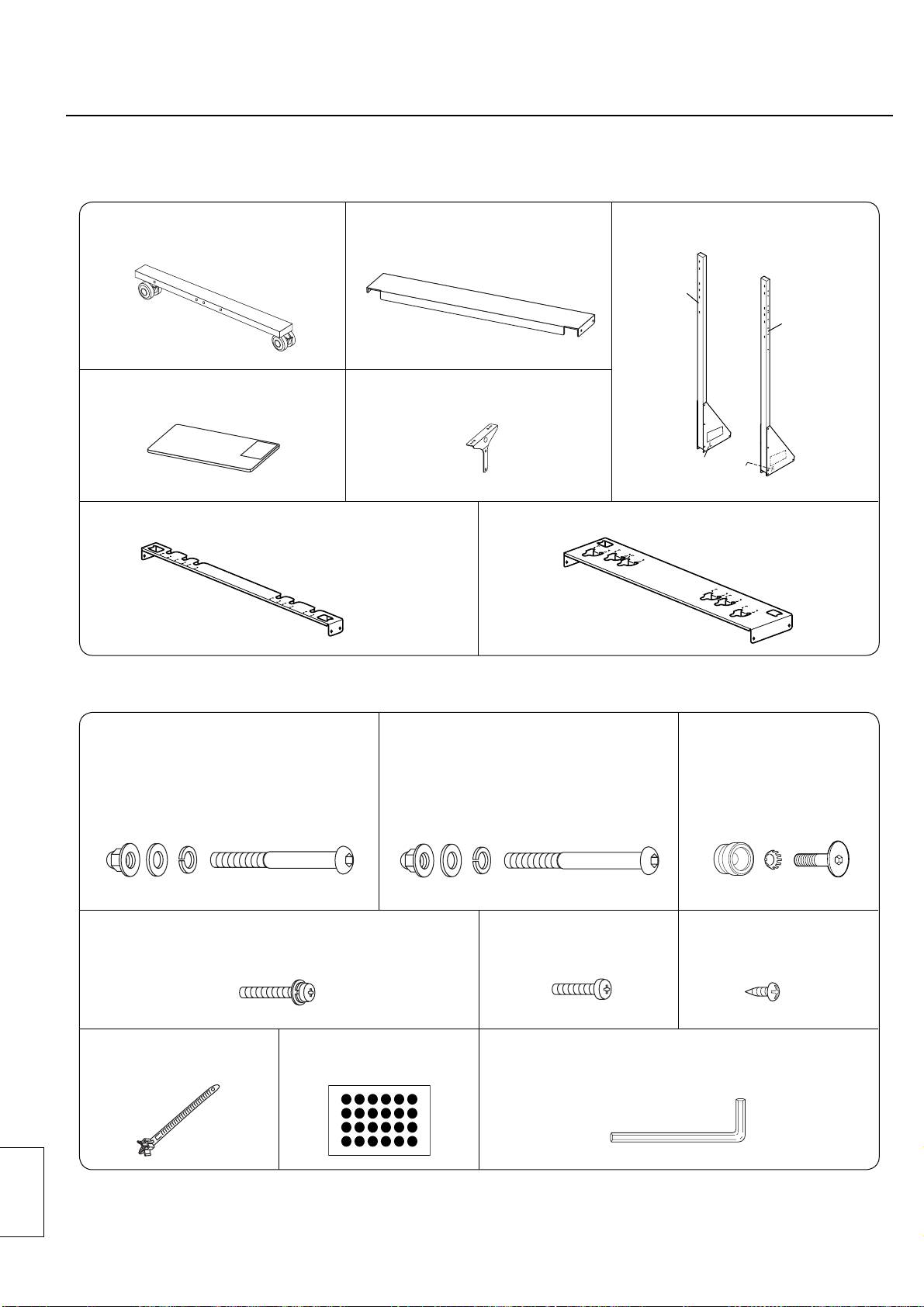

Перевірте наявність усіх деталей та що їх

кількість відповідає зазначеній.



Основа з роликами (2)



Сполучення основи (1)



Стійка підпірки (ліва/права)

(По одній для кожної сторони)

Ліва

Права



Полиця (1)



Кронштейн для полиці (2)

L

R



Верхній кронштейн для плазмового дисплея (1)



Нижній кронштейн для плазмового дисплея (1)

Приладдя



Шестигранний болт із



Шестигранний болт із



Гвинт із утопленою

заглибленням під ключ (M8 × 65)

заглибленням під ключ (M8 × 70)

головкою із внутрішнім

Пружинна шайба/Пласка шайба

Пружинна шайба/Пласка шайба

шестигранником

Глуха гайка з фланцем (M8)

Глуха гайка з фланцем (M8)

Увігнута зубчаста шайба

(По чотири)

(По шість)

Ізоляційна прокладка

(По чотири)



Гвинт для закріплення кронштейна для полиці (M5 × 18) (4)



Гвинт для закріплення



Шуруп (4)

Гвинт для закріплення кронштейна для плазмового

пристрою

(M4 × 16) (2)

диcплея (M5 × 18) (8)



Фіксуючий пристрій

(5)



Захисні наклейки



Торцевий ключ (входить до комплекту)

(1)

(48 шт. (2 листи))

Українська

[Зображення у цьому посібнику подаються лише з ілюстративною метою.]
