Electrolux ERN29651: УСТАНОВКА

77

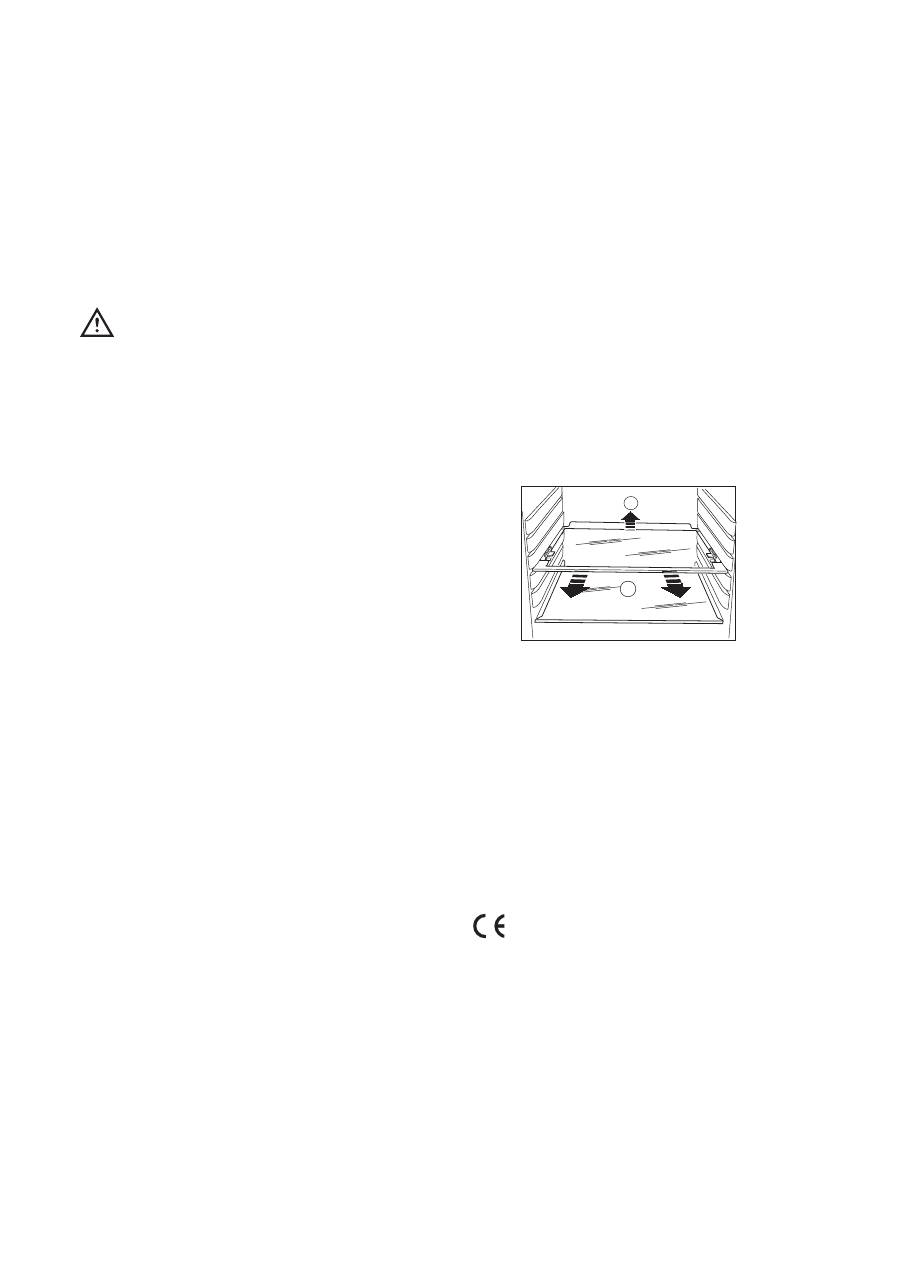

Держатели полок

Ваш холодильник оснащен держателями полок,

позволяющими фиксировать полки при

транспортировке.

Чтобы снять их, действуйте следующим

образом:

Приподнимите полку с задней стороны,

нажимайте на нее в направлении, указанном

стрелкой, до тех пор, пока она не высвободится

и затем снимите держатель.

Подключение к электросети

Перед включением прибора в сеть

удостоверьтесь, что напряжение и частота,

указанные в табличке технических данных,

соответствуют параметрам электрической сети

у Вас дома. Напряжение в сети может

отличаться от номинального напряжения на ±6.

В случае эксплуатации прибора при другой

величине напряжения сети следует

использовать соответствующий

автотрансформатор.

Прибор должен быть заземлен.

С этой целью вилка сетевого шнура имеет

специальный контакт заземления.

Если розетка электрической сети не заземлена,

выполните отдельное заземление прибора в

соответствии с действующими нормами, поручив

эту операцию квалифицированному

специалисту.

УСТАНОВКА

Расположение

Прибор следует устанавливать вдали от

источников тепла, таких как радиаторы

отопления, котлы, прямые солнечные лучи и т.д.

При встраивании в кухонные гарнитуры

следуйте специальным указаниям из раздела

“Встраивание”.

Внимание

Должна быть обеспечена возможность

отключения прибора от сети

электропитания; поэтому после установки

холодильника должен быть обеспечен

легкий доступ к вилке сетевого шнура.

Необходимо обеспечить возможность

отключения прибора от центральной сети

электропитания; поэтому после установки

холодильника должен быть обеспечен легкий

доступ к вилке сетевого шнура

Изготовитель снимает с себя всякую

ответственность в случае несоблюдения

вышеуказанных правил техники

безопасности.

Данное изделие соответствует следующим

директивам Европейского Союза:

- 87/308

EEC

от 2/6/87 по подавлению

радиопомех.

- 73/23

EEC

от 19.2.73 - (Директива по

низковольтному оборудованию) с

последующими изменениями;

- 89/336

EEC

от 3.5.89 (89/336 (Директива по

электромагнитной совместимости) с

последующими изменениями.

B

A

78

Инструкции для встраиваемых

в кухонный гарнитур приборов

Перевешивание дверцы

Прибор поставляется с дверцей,

открывающейся вправо или влево. Для

изменения направления открывания

двери прибора перед его установкой

выполните следующие операции.

1. Открутите верхний винт и снимите

прокладку.

2. Снимите верхнюю дверцу.

3. Открутите штифты (B) с шайбами (C) и

переставьте их на среднюю петлю на

противоположной стороне. Установите

крышку петли (A).

4. Установите на противоположную сторону

верхнюю дверцу, верхний винт и прокладку.

5. Открутите нижний штифт, снимите прокладку

и установите их на противоположной стороне

B

C

A

50 mm

min.

200 cm

2

200 cm

2

min.

D567

PR01

540

50

3

2 1

Инструкции для

встраиваемых в кухонные

гарнитуры приборов

Размеры ниши

Высота

(1)

1780 мм

Глубина

(2)

550 мм

Ширина

(3)

560 мм

По соображениям безопасности необходимо

обеспечить минимальное расстояние для

вентиляции, как показано на Рис.

Внимание: не допускайте перегораживания

вентиляционных отверстий.

Кроме того, необходимо, чтобы ниша была

соединена с вентиляционным каналом, имеющим

следующие размеры:

Глубина

(2)

550 мм

Ширина (3)

560 мм

79

I

P

Зафиксируйте прибор с помощью 4 винтов,

входящих в комплект поставки прибора

(I = короткие) (P= длинные).

D023

1

2

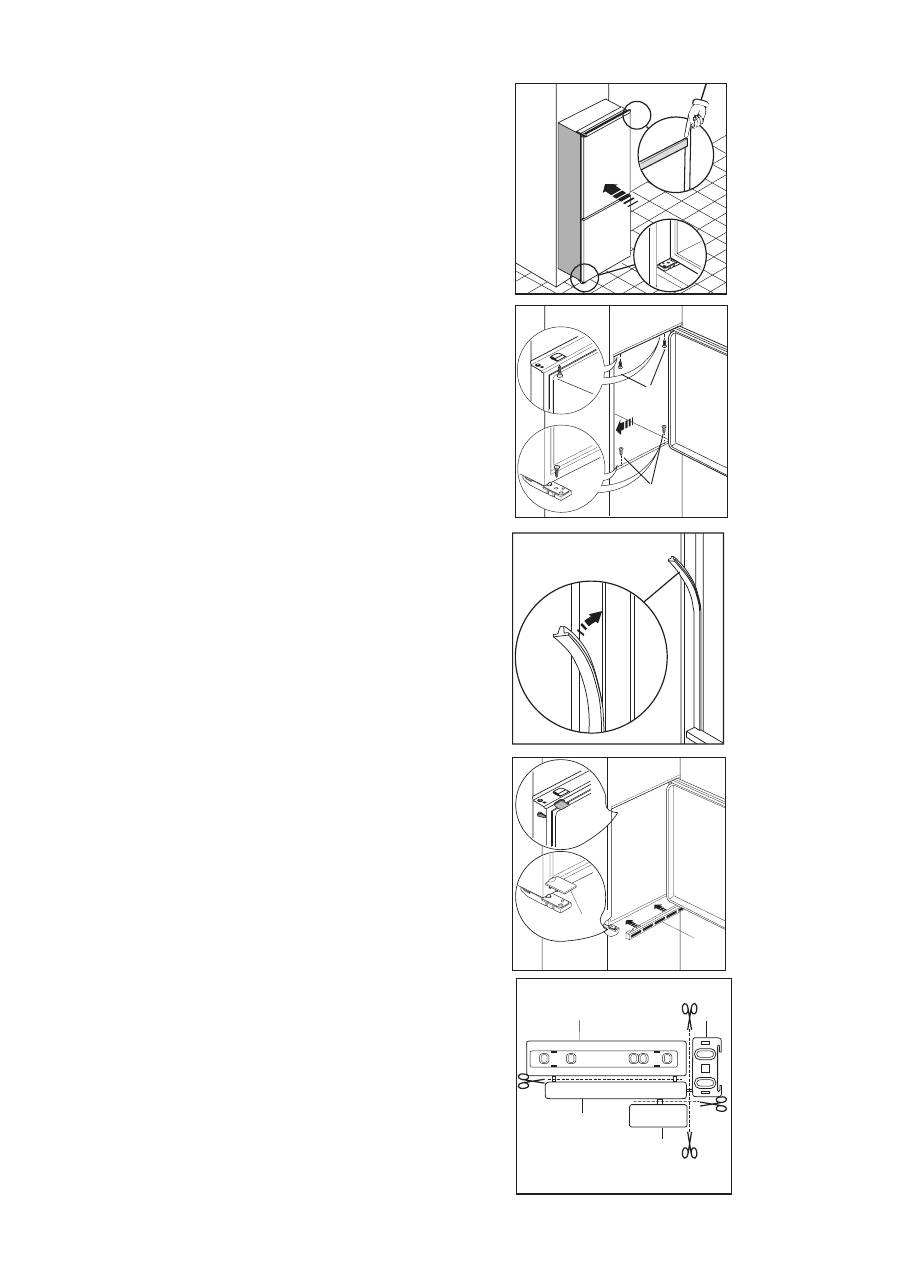

Установите прибор в нишу для встраивания

таким образом, чтобы он прилегал к внутренней

поверхности кухонного шкафа с той стороны, с

которой у него установлены петли дверцы.

Вставьте прибор так, чтобы верхняя полоса

уперлась в кухонный шкаф (1); убедитесь, что

нижняя петля находится на одной линии с

поверхностью кухонного шкафа (2).

Установите уплотняющую прокладку, вставив ее

между холодильником и прилегающим кухонным

шкафом.

B

E

C

D

Установите крышки (C-D) в стыки и отверстия

под петли.

Установите на место вентиляционную решетку

(B) и крышку петли (E).

D724

PR266

Ha

Hb

Hc

Hd

Отделите друг от друга детали Ha, Hb, Hc, Hd,

как показано на рисунке.

80

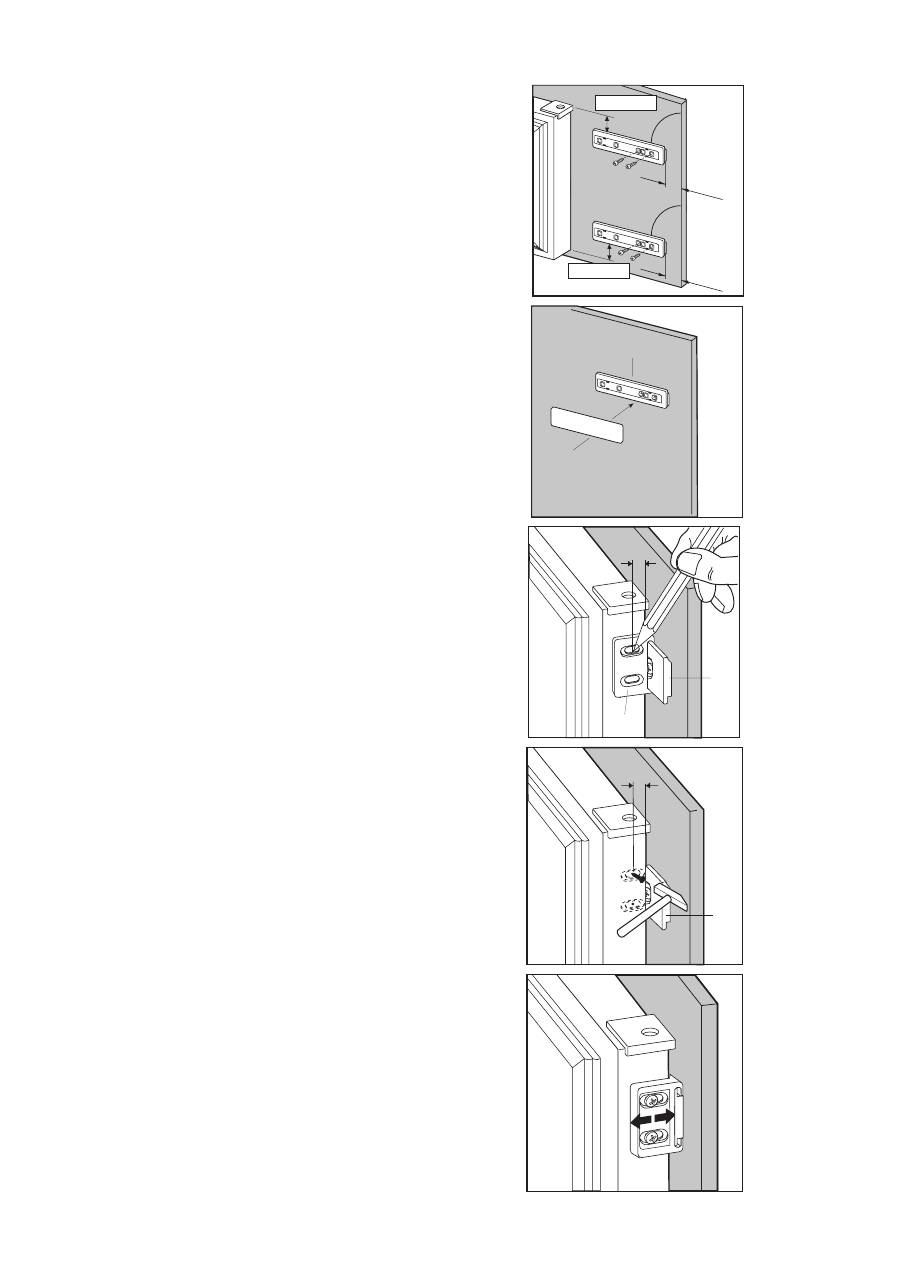

Приложите направляющую (Ha) к внутренней

стороне дверцы кухонного шкафа сверху и

снизу, как показано на рисунке, и отметьте

положение наружных отверстий. Просверлив

отверстия, прикрепите направляющую с

помощью прилагаемых винтов.

21 mm

21 mm

ca. 50 mm

90°

90°

ca. 50 mm

PR33

Hc

Ha

Установите крышку (Hc) на направляющую (Ha)

так, чтобы она, защелкнувшись, стала на место.

PR167

Ha

Hb

8mm

Ha

8mm

K

PR168

Hb

Откройте дверцу прибора и дверцу кухонного

шкафа под углом 90°. Вставьте маленькую

планку (Hb) в направляющую (Ha).

Совместите вплотную друг с другом дверцу

прибора и дверцу кухонного шкафа и отметьте

места под отверстия, как показано на рисунке.

Снова установите маленькую планку на

направляющую и прикрепите ее прилагаемыми

винтами.

Если потребуется отрегулировать дверцу

кухонного шкафа, выполните ее с помощью

люфта пазов.

По окончании операции необходимо проверить,

чтобы дверца кухонного шкафа хорошо

закрывалась.

Снимите кронштейны и отметьте расстояние 8

мм от внешнего края дверцы для гвоздя (K).

81

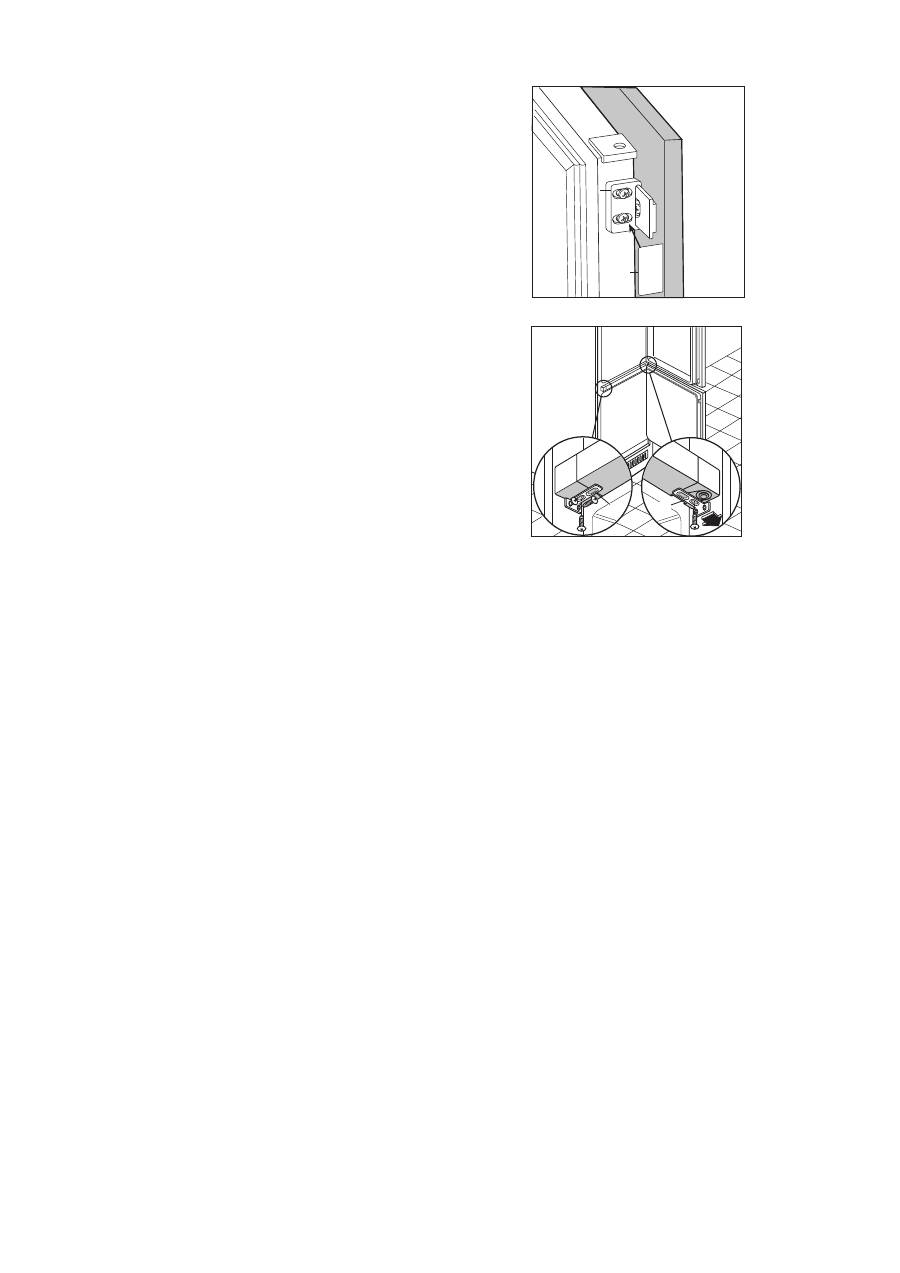

Установите крышку (Hd) на направляющую (Hb)

так, чтобы она защелкнулась.

PR167/1

Hd

Hb

D735

E

E

Если прибор скреплен со стенкой кухонного

гарнитура, просто ослабьте винты в крепежных

скобах (E), переместите скобы, как показано на

рисунке, и вновь затяните винты.

Внимание:

После перевешивания дверцы на другую

сторону убедитесь в том, что все винты

затянуты надлежащим образом, а магнитная

прокладка прилегает к шкафу холодильника.

При низкой температуре в помещении (т.е.

зимой) прокладка может вначале неплотно

прилегать к шкафу холодильника. В этом

случае дождитесь естественной усадки

прокладки или ускорьте этот процесс, нагрев

ее с помощью обычного фена.
