Electrolux ERN29651: INSTALLAZIONE

61

Collegamento elettrico

Assicurarsi, prima di inserire la spina nella presa

di corrente, che la tensione e la frequenza

riportate sulla targhetta matricola corrispondano

a quelle dell’impianto domestico.

È ammessa una oscillazione di ±6% sulla tensione

nominale.

Per il funzionamento a tensioni diverse si dovrà

utilizzare un autotrasformatore di potenza adeguata.

Importante

E’ indispensabile collegare l’apparecchio ad una

efficiente presa di terra.

A tale scopo la spina del cavo di alimentazione é

dotata dell’apposito contatto. Qualora la presa di

corrente dell’impianto domestico non sia collegata a

terra, allacciare l’apparecchiatura ad un impianto di

terra a parte conformemente alle norme in vigore

consultando in proposito un tecnico specializzato.

INSTALLAZIONE

Posizionamento

Collocare l’apparecchiatura lontana da fonti di

calore, quali: termosifoni, stufe da riscaldamento,

esposizione diretta ai raggi solari ecc.

Attenzione

L’apparecchio deve poter essere scollegato dalla

rete; é quindi necessario che la spina rimanga

accessibile ad installazione avvenuta.

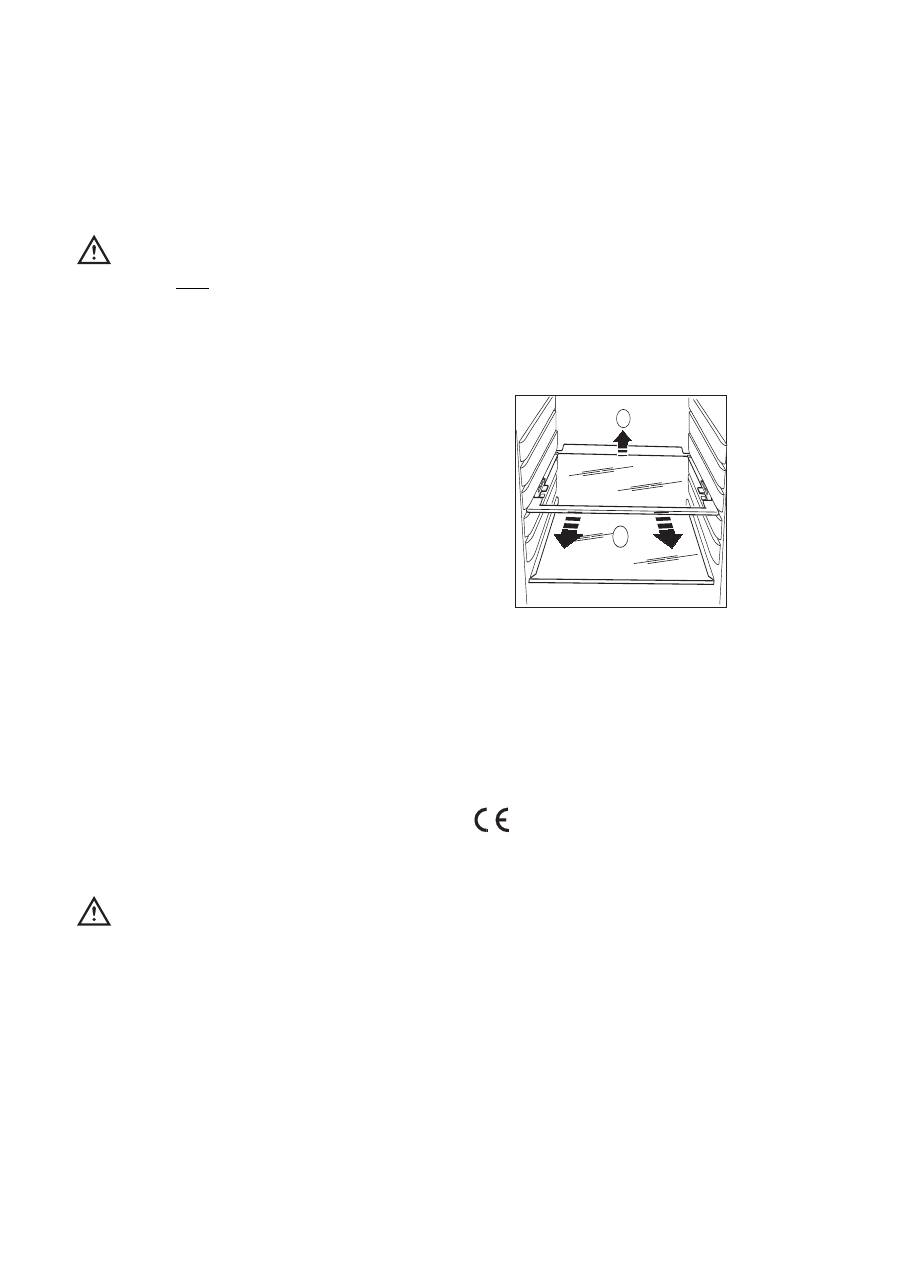

Fermi-Ripiani

La vostra apparecchiatura é dotata di fermi-ripiani

che consentono di bloccare i ripiani durante il

trasporto.

Per rimuoverli operare come segue :

rialzare posteriormente il ripiano, spingerlo nel

senso della freccia fino a quando non si libera e

togliere i fermi.

B

A

La Casa Costruttrice declina ogni responsabilità

qualora questa norma antinfortunistica non

fosse rispettata.

Questa apparecchiatura è conforme alle

seguenti Direttive Comunitarie

-

87/308/CEE

del 2/6/87 relativa alla

soppressione dei disturbi radio;

- 73/23/CEE

del 19/02/73 (Bassa Tensione) e

successive modificazioni;

- 89/336/CEE

del 03/05/89 (Compatibilità

Elettromagnetica) e successive modificazioni.

62

PR01

540

50

3

2

1

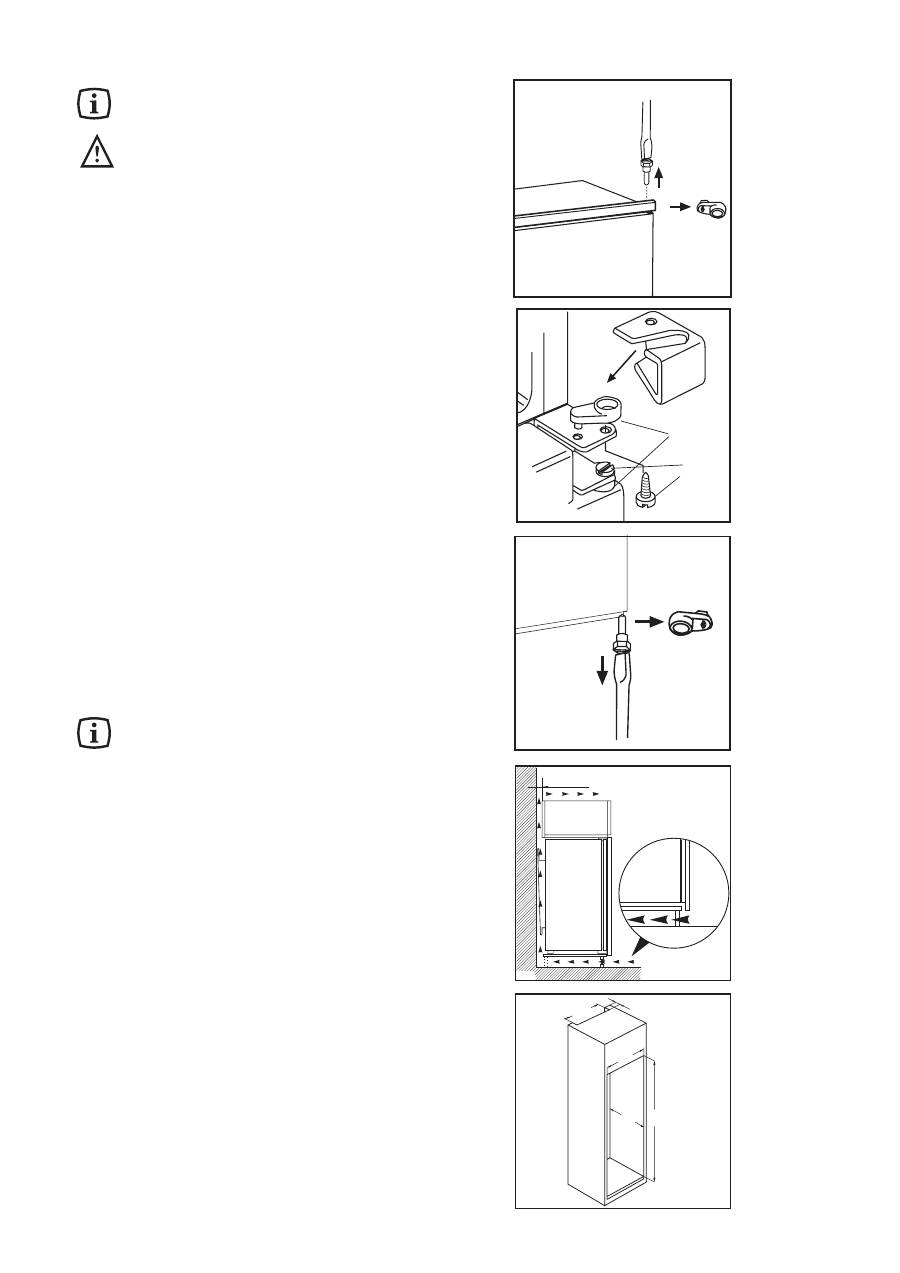

Reversibilità delle porte

50 mm

min.

cm

2

 200

200 cm

2

min.

D567

Istruzioni per l’incasso

integrale

Dimensioni del vano

Altezza

(1)

1780 mm

Profondità

(2)

550 mm

Larghezza

(3)

560 mm

Per motivi si sicurezza la ventilazione deve essere

come indicato in figura.

Attenzione: mantenere le aperture per la

ventilazione libere da ogni ostruzione.

Inoltre é necessario che la nicchia sia provvista di

un camino d’areazione con le seguenti misure:

profondità:

50 mm

larghezza:

540 mm

B

C

A

L'apparecchiatura viene fornita con

apertura delle porte verso destra o verso

sinistra . Per avere l'apertura delle porte

nel lato opposto eseguire le seguenti

operazioni prima di effettuare

l'installazione.

1. Svitare il perno superiore e togliere il distanziale

2. Togliere la porta superiore

3. Svitare i perni (B) e i distanziali (C) e rimontarli

sulla cerniera intermedia della parte opposta.

Applicare il copricerniera (A).

4. Reinserire la porta superiore e riavvitare il perno

superiore e il distanziale nella parte opposta.

5. Svitare il perno inferiore e togliere il distanziale;

rimontarli nella parte opposta.

63

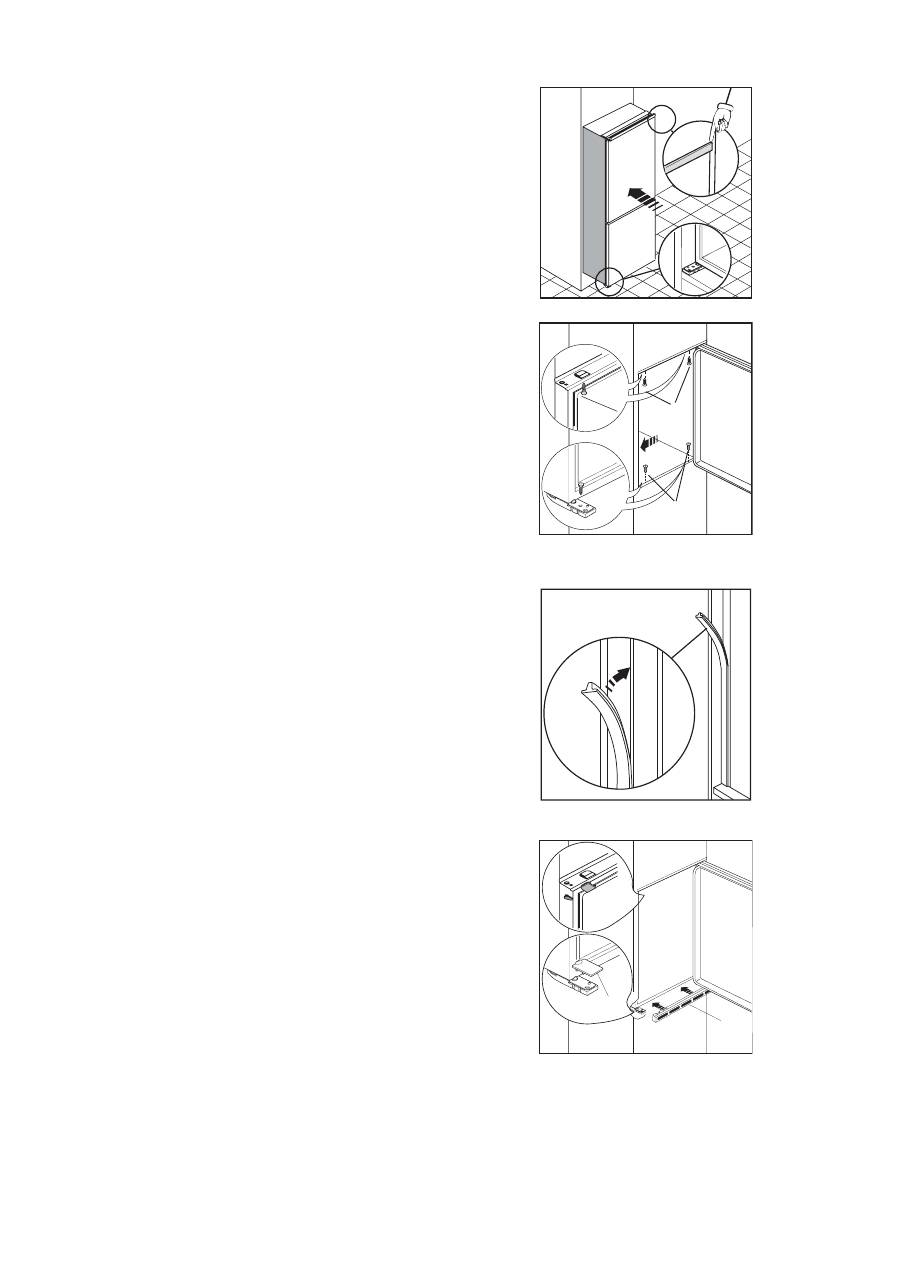

Inserire l’apparecchiatura nel vano appoggiandola

alla parete interna corrispondente al lato di apertura

della porta sino a quando il coprifuga superiore va in

battuta (1) e assicurare che la cerniera inferiore sia

in linea con la parete del mobile (2).

Fissare l’apparecchiatura con le 4 viti in dotazione.

(I = corta) (P = lunga)

Applicare a pressione il coprifuga, tra

apparecchiatura e mobile.

Applicare i coperchietti (C-D) sulle alette dei

coprifuga e nei fori per le cerniere. Applicare la

griglia di aerazione (B) e il coperchio copricerniera

(E) inserendoli a scatto.

D724

D023

1

2

I

P

B

E

C

D

64

Appoggiare la guida (Ha) sulla parte interna della

porta del mobile sopra e sotto come indicato in

figura e segnare la posizione dei fori esterni. Dopo

aver preparato i fori fissare la guida con le viti in

dotazione.

Inserire a scatto il coperchietto (Hc) sulla guida (Ha)

Aprire la porta dell’apparecchiatura e quella del

mobile a 90° ca. Inserire la squadretta (Hb) nella

guida (Ha). Tenere insieme la porta

dell’apparecchiatura e quella del mobile e segnare i

fori come indicato in figura.

Togliere le squadrette e segnare a 8 mm dal bordo

esterno della porta con il chiodo (K).

Separare i pezzi Ha, Hb, Hc, Hd come da figura

PR266

Ha

Hb

Hc

Hd

21 mm

21 mm

ca. 50 mm

90

90

ca. 50 mm

PR33

Hc

Ha

PR167

Ha

Hb

8mm

Ha

8mm

K

Posizionare nuovamente la squadretta sopra le

guida e fissare con le viti in dotazione.

Per l’eventuale operazione di allineamento della

porta del mobile, utilizzare il gioco dei fori asolati.

Al termine delle operazioni è necessario controllare

l’esatta chiusura della porta dell’apparecchiatura.

PR168

Hb
