Commande Conseils pratiques

La vitesse de rotation se règle en continu avec le

bouton rotatif. L’affichage par DEL permet de lire

la vitesse de rotation. Une valeur de 13,6 corres-

pond par exemple à 13 600 rpm.

Grâce à leur puissance effective (env. 500 Watt

pour 25 000 rpm), les unités de commande per-

mettent de mettre à profit les nombreuses pos-

sibilités des techniques de dispersion pour la vie

quotidienne en laboratoire.

Ce qui est primordial pour l’efficacité de la dis-

persion, c’est le produit résultant du gradient

de cisaillement et de la période d’attardement

de la particule dans le champ de cisaillement.

L’intervalle optimal pour la vitesse circonférenti-

elle de l’agencement rotor-stator est de l’ordre

6-24 m/s.

Un temps de traitement de quelques minutes

suffit la plupart du temps pour créer la fines-

se finale désirée. Les longs temps de traitement

n’améliorent que de peu la finesse atteinte, ils

contribuent uniquement à élever la température

de la matière par l’énergie apportée.

Par le terme “disperser”, on sous-entend la di-

vision et la répartition d’une phase compacte,

liquide ou gazeuse dans un fluide inapte à être

entièrement mélangé avec elle.

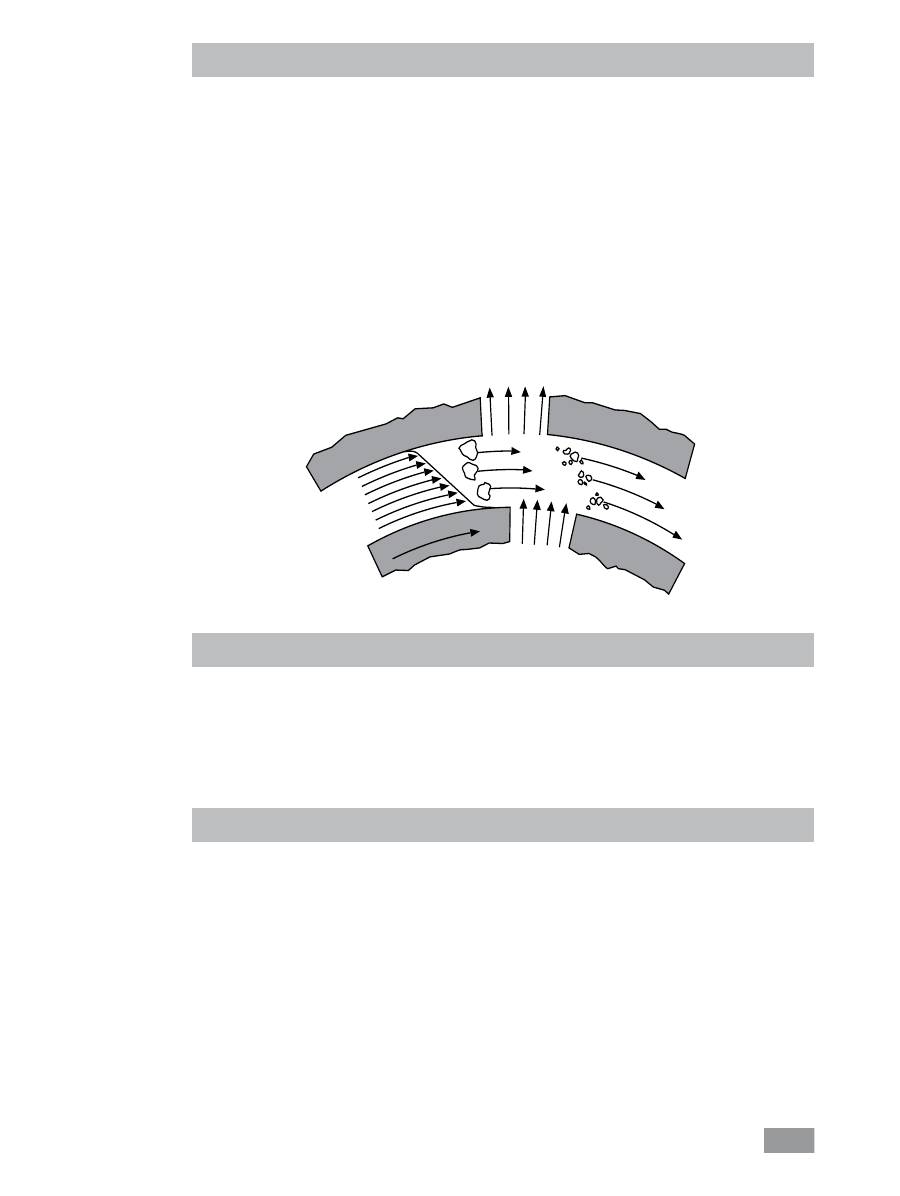

Le principe rotor-stator

Grâce au nombre de tours élevé du rotor, la mati-

ère à traiter est aspirée en direction axiale y dans la

tête dispersante et ensuite en direction radiale par

pressage dans les rainures de l’agencement rotor-

stator. Le matériau est soumis à de hautes contrain-

tes d’efforts tranchants et de cisaillement à cause

des forces d’accélération élevées. Dans l’entrefer à

encoches entre le rotor et le stator, il apparaît une

grande turbulence supplémentaire conduisant à un

mélange optimal de la suspension.

R O

T O

R

S T

AT

O R

Montage de l'avant-bras et du support

Afin de rendre le travail plus sûr, les unités de

commande sont fixées sur le support de plaque

R 1826 (rep. 5) à l'aide d'un manchon en croix

(rep. 3).

L'unité de commande doit être montée le plus pro-

che possible de la tige support afin d'augmenter

la stabilité de l'ensemble mécanique.

La tige d'avant-bras doit être montée de la façon

suivante (Récapitulatif fig. 1):

• Placer la tige d'avant-bras (rep. 1) dans la bride.

• Mettre en place la vis à tête cylindrique (rep. 2).

• Visser la vis cylindrique (rep. 2) avec le tournevis

   DIN 911 d’ouverture 4

Les vibrations peuvent entraîner le desserrage de

la vis cylindrique (rep. 2). Vérifier donc régulière-

ment pour des raisons de sécurité la fixation de

l'avant-bras. Resserrer au besoin la vis cylindrique

(rep. 2).

Fig. 4
