ASRock Z68 Extreme4 Gen3 Motherboard
한 국 어
- 플로피 포트 1 개
- 적외선 모듈 헤더 1 개
- 소비자용 적외선 모듈 헤더 1 개
- COM 포트 헤더 1 개
- HDMI_SPDIF 헤더 1 개
- IEEE 1394 헤더 1 개
- 전원 LED 헤더 1 개
- CPU/ 섀시 / 전원 팬 커넥터
- 24 핀 ATX 전원 헤더
- 8 핀 ATX 12V 파워 콘넥터
- SLI/XFIRE 전원 헤더
- 전면부 오디오 콘넥터
- USB 2.0 헤더 3 개 (6 개의 추가 USB 2.0 포트를 지원하는 헤더
2 개 )
- USB 3.0 헤더 1 개 (2 개의 추가 USB 3.0 포트를 지원하는 헤더
2 개 )
- Dr. Debug (7 세그먼트 디버그 LED) 1 개
빠른 스위치
- LED 가 달린 CMOS 삭제 스위치 1 개
- LED 가 달린 전원 스위치 1 개
- LED 가 달린 리셋 스위치 1 개
BIOS
- 64Mb AMI BIOS
- GUI 지원을 제공하는 AMI UEFI 적합형 BIOS
- “플러그 앤 플레이” 지원
- ACPI 1.1 웨이크 - 업 이벤트와의 호환
- 점퍼 프리 지원
- SMBIOS 2.3.1 지원
- CPU Core, IGPU, DRAM, PCH, CPU PLL, VTT, VCCSA
전압 멀티 조절
지원 CD
- 드라이버 , 유틸리티 , 백신 소프트웨어 ( 시험판 ), CyberLink
MediaEspresso 6.5 평가판 , ASRock 소프트웨어 세트
(CyberLink DVD 스위트 - OEM 및 시험판 ; ASRock MAGIX
Multimedia Suite - OEM)
특점및 특성
- ASRock Extreme Tuning Utility (AXTU) ( 주의 9 참조 )
- ASRock Instant Boot
- ASRock Instant Flash
( 주의 10 참조 )
- ASRock APP Charger ( 주의 11 참조 )
- ASRock SmartView ( 주의 12 참조 )
- ASRock XFast USB ( 주의 13 참조 )
- ASRock XFast LAN ( 주의 14 참조 )
- Lucid Virtu ( 주의 15 참조 )
- ASRock On/Off Play 기술 ( 주의 16 참조 )
- 하이드브리 부스터 :
222
ASRock Z68 Extreme4 Gen3 Motherboard
주의 !
1.
하이퍼 - 스레딩 기술의 셋팅에 대하여는 지원 CD 의 사용자 매뉴얼의 66 페
이지를참고하세요 .
2.
이 마더보드는 듀얼 채널 메모리 기술을 지원합니다 . 듀얼 채널 메모리 기술
을구현하기 전에 올바른 설치를 위하여 228 쪽에 있는 메모리 모듈 설치 안내
를읽으십시오 .
3.
DDR3 주파수 옵션은 프로세서에 따라 다를 수 있습니다 . K- 시리즈 CPU 만
DDR3 를 2133 및 1866 으로 오버클로킹하는 것을 지원합니다 .
4. 운영 체제 한계 때문에 Windows
®
7 / Vista
™
/ XP 에서 시스템 용도로 예약된
실제 메모리 크기는 4 GB 이하일 수 있습니다 . 64 비트 CPU 와 Windows
®
OS
의 경우 그런 한계가 없습니다 .
5. 칩세트의 제조원이 정하였거나 그변화를 한제하게되는 최대 공유 메
모리의 크기에 대하여 , Intel
®
의 웹사이트를 방문하여 최신 정보를
받으십시요 .
6. 네 대의 모니터 중에서 두 대만 사용할 수 있습니다 . D-Sub, DVI-D,
HDMI, DisplayPort 모니터들을 동시에 사용할 수 없습니다 . 또한
DVI-HDMI 연결 어댑터를 연결하면 , DVI-D 포트는 HDMI 포트와
동일한기능을 지원할 수 있습니다 .
한 국 어
경고
오버클로킹에는 BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적
용하거나타업체의 오버클로킹 도구를 사용하는 것을 포함하여 어느 정도의 위험이
따른다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거나 심지어
시스템의 구성 요소와 장치에 손상을 입힐지도 모릅니다 . 오버클로킹은 사용자 스스
로 위험과 비용을 감수하고 해야 합니다 . 당사는 오버클로킹에 의해 발생할 수 있는
손상에 대해서 책임이 없습니다 .
- CPU 주파수의 단계적인 조절 ( 주의 17 참조 )
- ASRock U-COP ( 주의 18 참조 )
- B.F.G..(Boot Failure Guard)
- 콤보 쿨러 옵션 (C.C.O.) ( 주의 19 참조 )
- 굿나잇 LED
하드웨어 모니터
- CPU 온도 감지
- 마더보드 온도 감지
- CPU/ 섀시 / 전원 팬 회전 속도계 : 샤시 ( 케이스 ) 팬 회전 속
도계
- CPU/ 섀시 저소음 팬 (CPU 온도에 의한 섀시 팬속도 자동 조정
가능 )
- CPU/ 섀시 팬 멀티스피드 컨트롤
- 전압 감시 기능 : +12V,+5V,+3.3V,Vcore
OS
- 마이크로 소프트 Windows
®
7/7 64 비트 /Vista
TM
/
Vista
TM
64 비트 / XP/XP 64 비트 와 호환
인증서
- FCC, CE, WHQL
- ErP/EuP 지원 (ErP/EuP 지원 전원 공급기가 요구됨 )
( 주의 20 참조 )
* 상세한 제품정보는 당사의 웹사이트를 방문할수있습니다 . http://www.asrock.com
223
ASRock Z68 Extreme4 Gen3 Motherboard
한 국 어
7. xvYCC 및 딥 컬러는 Windows
®
7 64-bit / 7 에서만 지원됩니다 . 딥
컬러모드는 디스플레이가 EDID 에서 12bpc 를 지원할 경우에만 사용
됩니다 . HBR 은 Windows
®
7 64-bit / 7 / Vista
TM
64-bit / Vista
TM
에서만 지원됩니다 .
8.
본 마더보드는 마이크 입력에 대해서 스테레오와 모노 모드 둘 다 지
원합니다 . 본 마더보드는 오디오 출력에 대해서 2 채널 , 4 채널 , 6 채널
및 8 채널 모드를지원합니다 . 올바른 연결을 위해 3 쪽에 나온 표
를확인하십시오 .
9. AXTU (ASRock Extreme Tuning Utility) 는 사용자에게 친숙한
인터페이스로 다른 시스템 기능을 미세 조정하는 일체형 도구로서 ,
여기에는 하드웨어 모니터 , 팬 컨트롤 , 오버클로킹 , OC DNA, IES
등이 포함되어 있습니다 . 하드웨어 모니터는 시스템의 주요 값을 표
시합니다 . 팬 컨트롤은 조정하려는 팬 속도와 온도를 표시합니다 . 오
버클로킹에서는 CPU 주파수를 오버클로킹하여 최적의 시스템 성능
으로 조정할 수 있습니다 . OC DNA 에서는 OC 설정을 프로파일로
저장하고 이를 친구와 공유할 수 있습니다 . 그러면 친구가 OS 프
로파일을 자신의 시스템에 로드하여 동일한 OS 설정을 사용할 수 있
습니다 . IES (Intelligent Energy Saver) 의 경우 , 전압 조절기로 출
력위상의 수를 줄여 CPU 코어가 유휴 상태일 때 컴퓨터 성능을 저하
시키지 않으면서 효율을 높일 수 있습니다 . ASRock 의 AXTU
(Extreme Tuning Utility) 의 작동 절차는 당사의 웹 사이트를 참조하
십시오 . ASRock 웹 사이트 : http://www.asrock.com
10. ASRock Instant Flash 는 플래시 ROM 에 내장된 BIOS 유틸리티
입니다 . 이 편리한 BIOS 업데이트 툴을 사용하면 먼저 MS-DOS 나
Windows
®
같은 운영체제에 들어가지 않고도 시스템 BIOS 를 업
데이트할 수 있습니다 . POST 중에 BIOS 셋업 메뉴에서 <F6> 키를
누르거나 <F2> 키를 누르면이 유틸리티로 ASRock Instant Flash 에
액세스할 수 있습니다 .. 이제 이 툴을 시작하여 USB 플래시 드라이
브 , 플로피 디스크 또는 하드 드라이브에 새 BIOS 파일을 저장하면
플로피 디스켓이나 기타 복잡한 플래시 유틸리티를추가로 준비하
지 않고도 몇 번의 클릭만으로도 BIOS 를 업데이트할 수 있습니다 .
USB 플래시 드라이브 또는 하드 드라이브는 FAT32/16/12 파일 시스
템을 사용해야 합니다 .
11. 아이폰 / 아이팟 터치 / 아이패드와 같은 Apple 기기들을 더 빠르고
덜제한된 방식으로 충전하려는 경우 , ASRock 이 제공하는 놀라운
솔루션인 ASRock APP Charger 를 이용하십시오 . APP Charger
드라이버를 설치하기만 하면 아이폰이 컴퓨터를 통해서 훨씬 더 빨리
충전되며 충전 속도도최대 40% 더 빨라집니다 . ASRock APP
Charger 는 많은 Apple 기기를 동시에 빨리 충전할 수 있게 하며 ,
PC 가 대기 모드 (S1), RAM 에 대한 일시 중단 (S3), 최대 절전 모
드 (S4) 또는 전원 꺼짐 모드 (S5) 에 들어갈 때도 연속적충전을 지원
합니다 . APP Charger 드라이버를 설치하면 그 어느 때보다 더간편
하고 빠르게 충전할 수 있습니다 . ASRock 웹사이트 : http://www.
asrock.com/Feature/AppCharger/index.asp
12. 인터넷 브라우저의 새로운 기능인 SmartView 는 가장 많이 방문한 웹사이
트 , 사용자의 검색 기록 , 페이스북 친구 , 실시간 뉴스 피드를 더 개인적인 인
터넷 경험을 위한 향상된 보기로 결합하는 IE 용 스마트 시작 페이지입니다 .
224
ASRock Z68 Extreme4 Gen3 Motherboard
ASRock 마더보드에만 친구들과 즉시 연락하도록 도와 주는 SmartView 유
틸리티가 탑재되어 있습니다 . SmartView 기능을 이용하려면 OS 버전이
Windows
®
7 / 7 64 비트 / Vista
TM
/ Vista
TM
64 비트이고 브라우저 버전이
IE8 인지 확인하십시오 . ASRock 웹사이트 : http://www.asrock.com/
Feature/SmartView/index.asp
13. ASRock XFast USB 는 USB 스토리지 장치 성능을 높여줍니다 . 성능은
장치의 속성에 따라 다를 수 있습니다 .
14. ASRock XFast LAN 은 더 빠른 인터넷 접속과 아래와 같은 이점을 제공
합니다 . LAN 응용 프로그램 우선순위 결정 : 응용 프로그램 우선순위를
이상적으로 구성할 수 있고 / 또는 새 프로그램을 추가할 수 있습니다 . 게
임 지연 시간 감소 : 온라인 게임 우선순위를 더 높게 설정한 후 게임 지연
시간을 낮출 수 있습니다 . 트래픽 형성 : Youtube HD 비디오를 보면서 동
시에 파일을 다운로드할 수 있습니다 . 데이터의 실시간 분석 : 상태창에서
현재 어떤 데이터 스트림을 전송 중인지 쉽게 알 수 있습니다 .
15. Lucid Virtu 기술을 이용하여 개별 GPU 의 3D 성능과 Intel
®
HD 그래픽
의 첨단 미디어 기능의 이점을 모두 즐길 수 있습니다 .
16. ASRock On/Off Play 기술은 사용자가 MP3 플레이어 또는 휴대전화와
같은 이동식 오디오 장치에서 PC 에 이르는 여러 장치에서 고음질 오디오
경험을 즐길 수 있게 하며 PC 가 꺼져 있을 때도 ( 또는 ACPI S5 모드에 있
을 때도 ) 고음질 오디오 경험을 즐길 수 있게 합니다 . 또한 이 마더보드는
사용자에게 가장 편리한 컴퓨팅 환경을 제공하는 무료의 3.5 mm 오디오
케이블 ( 옵션 ) 을 제공합니다 .
17. 본 마더보드는 직접 조절 기능을 제공하지만 , 오버 클러킹을 하는 것은
권장되지 않습니다 . 권장하는 CPU 주파수 외에 다른 주파수를 설정
시에는 시스템이 불안정해지거나 , 메인보드와 CPU 의 불량이 발생 할
수 있으므로 가급적 사용 하지 마십시오 .
18. 시스템을 다시 시작하기 전에 메인보드 위의 CPU 팬이 정상적으로
동작 또는 장착되어 있는지 확인하여 주십시오 . 고온 방지를 위하여
PC 시스템을 설치할 때 CPU 와 방열판사이에 그리스를 발라 주셔야
합니다 .
19. 콤보 쿨러 옵션 (C.C.O.) 은 3 개의 다른 CPU 쿨러 타입 , 소켓 LGA
775, LGA 1155 와 LGA 1156 을 채택할 수 있는 유연한 옵션을 제공
합니다 . 모든 775 와 1156 CPU 팬을 사용할 수 있는 겻은 아닙니다 .
20. EuP 는 Energy Using Product ( 에너지 사용 제품 ) 의 약어이며 유
럽 연합이 완제품 시스템의 전력 소비량을 정의하기 위해 제정한 표
준이었습니다 . EuP 에 따르면 , 완제품 시스템의 총 AC 전원은 끄
기 모드 상태에서 1.00W 미만이어야 합니다 . EuP 표준을 충족하려
면 EuP 지원 마더보드 및 EuP 지원 전원공급장치가 필요합니다 . 인
텔 (Intel) 의 제안에 따르면 EuP 지원 전원공급장치는 5V 대기 전력
효율이 100 mA 전류 소비 하에서 50% 보다 높아야 한다는 기준을 충
족해야 합니다 . EuP 지원 전원공급장치를 선택하려면 전원공급장치
제조업체에 자세한 사항을 문의하시기 바랍니다 .
한 국 어
225
ASRock Z68 Extreme4 Gen3 Motherboard
한 국 어
Contact Array
Socket Body
Load Lever
Load Plate
2. 설치하기
설치전의 예방조치
메인보드의 셋팅을 변경하거나 메인보드에 부품을 설치하기 전
에 아래의 안전 수칙을 따라 주세요 .
1. 제품을 만지기 전에 먼저 시스템의 전원 코드를 빼주시기 바
랍니다 . 실수는 메인보드 주변장치 그리고 부품에 심한 손
상을 야기시키는 이유가 됩니다 .
2. 메인보드의 손상을 피하기 위하여 정전기 방지를 해주시고 ,
카펫이나 그와 유사한 장소에서의 취급은 절대 삼가 해 주시
기 바랍니다 . 부품들을 취급하기 전에 반드시 정전기 방지용
손목 띠를 착용하거나 안전하게 접지된 장소에서
사용해야 한다는 것을 잊지 마시기 바랍니다 .
3. 날카로운 것으로 부품을 잡거나 IC 를 만지지 마세요 .
4. 부품들을 제거할 때에도 접지된 방전 패드나 백에 담으시기
바랍니다 .
5. 나사를 나사 구멍에 맞춰 마더보드를 샤시에 고정시킬 때 ,
나사를 너무 세게 조이지 않도록 하십시오 . 너무 세게
조이면 마더보드에 무리가 갈 수 있습니다 .
2.1 CPU 설치
Intel 1155 핀 CPU 를 설치하려면
아래의 단계를 따르십시오 .
1155 핀 CPU 를 소켓에 삽입하기 전에 CPU 표면이 더럽거나 소켓에
구부러진 핀이 있는지 점검하십시오 . 이런 상태라면 CPU 를 소켓에
억지로 삽입하지 마십시오 . 그렇지않으면 CPU 가 심각하게 손상됩
니다 .
장착판
접촉 어레이
소켓 보디
1155 핀 소켓 개요
226
ASRock Z68 Extreme4 Gen3 Motherboard

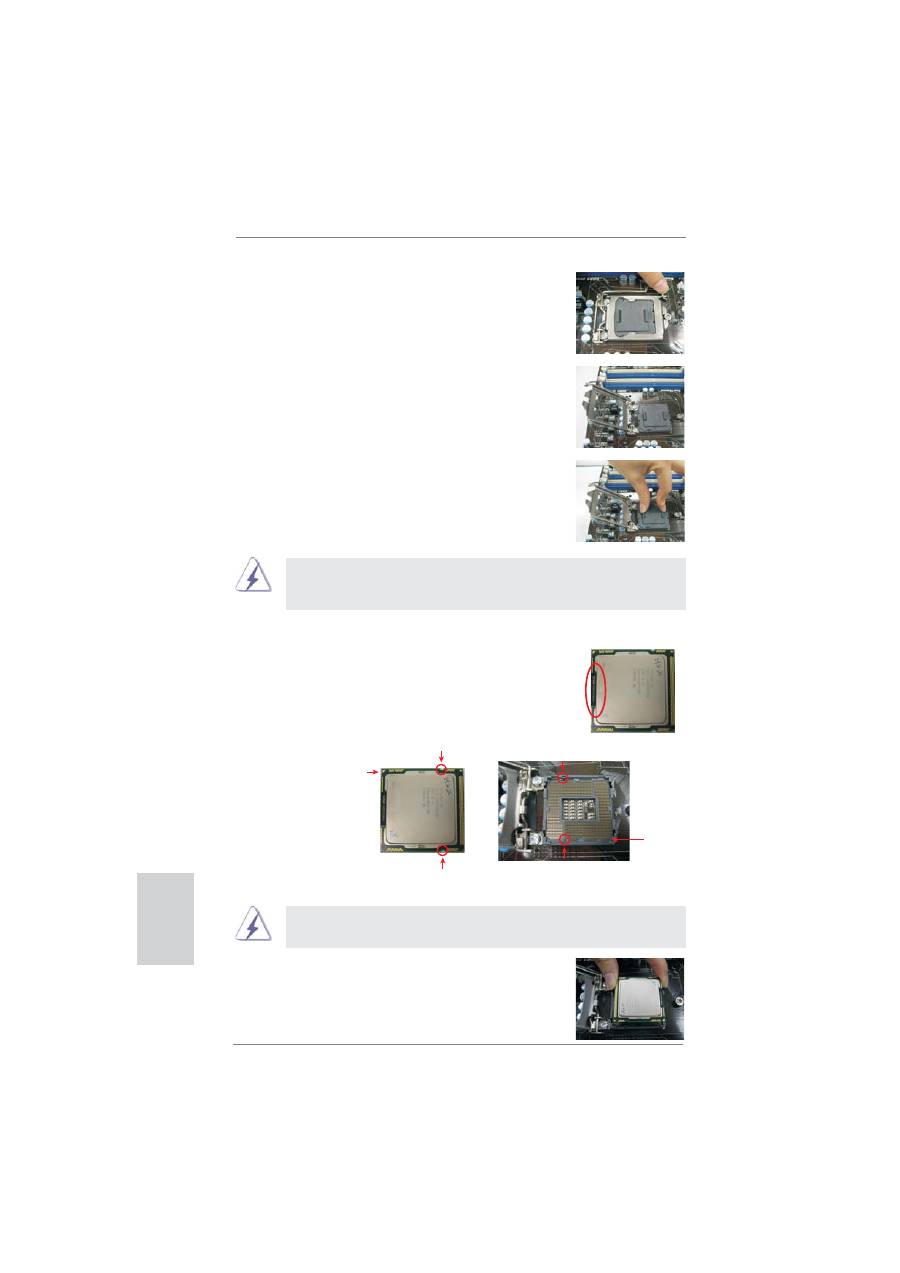

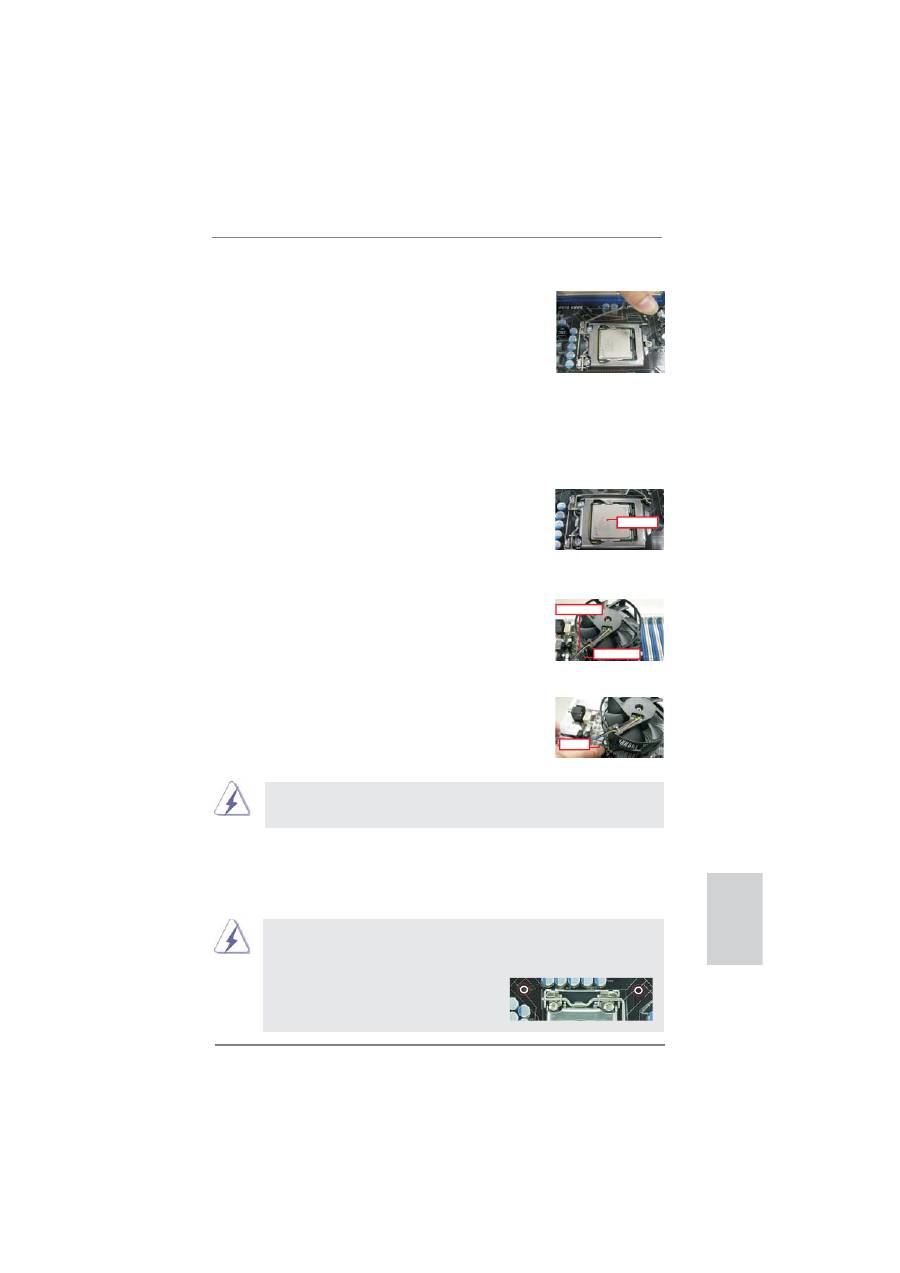

1 단계 . 소켓을 엽니다 .
1-1 단계 . 훅을 아래로 누르면서 바깥쪽으로
밀어 고정 탭을 벗어나 레버를 풉니
다 .
1-2 단계 . 장착 레버를 완전히 열린 위치까지
약 135 도 돌립니다 .
1-3 단계 . 장착판을 완전히 열린 위치까지 약
100 도 돌립니다 .
2 단계 . PnP 캡을 제거합니다 .
1. 캡 탭을 사용하여 PnP 캡이 벗겨지는 것을 방지할 것을 권합니다 .
2. 수리를 위해 마더보드를 보내는 경우 , 반드시 이 캡을 씌워서 보내십시
오 .
1155 핀 소켓
Pin1
정렬 키
방향 키 노치
Pin1
방향 키 노치
1155 핀 CPU
흑색 선
정렬 키
3 단계 . 1156 핀 CPU 를 삽입합니다 .
3-1 단계 . 흑색 선으로 표시된 CPU 가장자리
를 잡으십시오 .
3-2 단계 . IHS( 통합 히트 싱크 ) 가 위를 향하
도록 패키지의 방향을 맞춥니다 . 1
번 핀과 두 개의 방향 키 노치를 찾습
니다 .
올바른 삽입을 위하여 CPU 의 방향 키 노치 두 개와 소켓의 정렬 키
두 개를 맞추십시오 .
3-3 단계 . CPU 를 소켓에 순전히 수직 방향으
로 주의하여 배치합니다 .
3-4 단계 . CPU 가 소켓에 있고 방향 키와 제대
로 일치하는지 확인합니다 .
한 국 어
227
ASRock Z68 Extreme4 Gen3 Motherboard
한 국 어
4 단계 . 소켓을 닫습니다 .
4-1 단계 . 장착판을 IHS 위에서 돌립니다 .
4-2 단계 . 장착판을 아래로 살짝 누르면서 장
착 레버를 걸어 놓습니다 .
4-3 단계 . 장착 레버를 장착 레버의 고정 탭 아
래에 있는 장착판 탭에 고정합니다 .

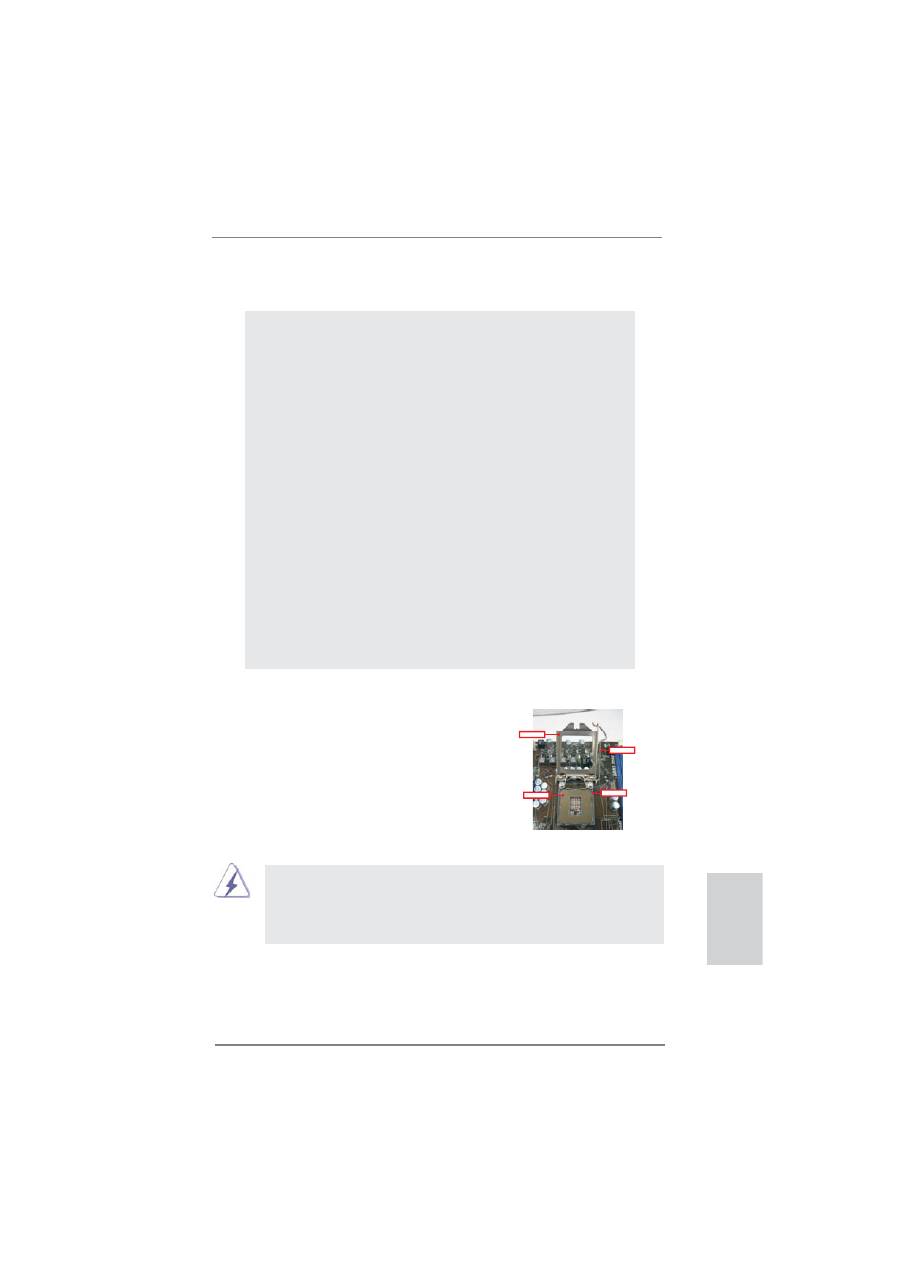

2.2 CPU 팬과 방열판 설치
올바른 설치를 위하여 CPU 팬과 방열판의 사용설명서를 참조하십시오 .
다음은 1155 핀 소켓에 방열판을 설치하는 방법을 나타낸 것입니다 .
1 단계 . 소켓 표면에 있는 IHS 의 중앙에 서멀 인터페이
스 물질을 바르십시오 .
2 단계 . 방열판을 소켓에 얹습니다 . 팬 케이블이 마더보
드에 있는 CPU 팬 커넥터 (CPU_FAN1, 2 페이
지 , 4 번 참조 ) 에 가장 가까운 쪽을 향하도록 하
십시오 .
3 단계 . 구멍을 통하여 잠금 장치를 마더보드에 맞추십
시오 .
4 단계 . 잠금 장치를 시계 방향으로 돌린 후 잠금 장치 캡
을 엄지 손가락으로 눌러 잠그십시오 . 나머지 잠
금 장치도 같은 방식으로 반복하여 설치하십시
오 .
( 서멀 인터페이스 물질을 바릅니다 .)
( 마더보드 헤더에 가장 가까
운 쪽의 팬 케이블 )
( 잠금 장치 슬롯이 일직선으로 향하게 )
( 누릅니다 (4 곳 ).)
잠금 장치를 시계 방향으로 돌리지 않고 누르면 방열판을 마더보드에
고정할 수 없습니다 .
5 단계 . 팬 헤더를 마더보드에 있는 CPU 팬 커넥터에 연
결하십시오 .
6 단계 . 여분의 케이블을 끈으로 묶어 팬 작동을 방해하
거나 다른 부품에 닿지 않도록 하십시오 .
Apply Thermal
Interface Material
Fan cables on side
closest to MB header
Fastener slots
pointing straight out
Press Down
(4 Places)
이 메인보드는 3 개의 다른 CPU 쿨러 타입 , 소켓 LGA 775, LGA
1155 와 LGA 1156 을 채택할 수 있는 유연한 옵션을 제공하는 콤
보 쿨러 옵션 (C.C.O.) 을 지원합니다 . 하얀색 구멍은 소켓 LGA
1155/1156 CPU 팬용입니다 .
228
ASRock Z68 Extreme4 Gen3 Motherboard
2.3 메모리 모듈 설치하기
Z68 Extreme4 Gen3 마더보드는 4 개의 240 핀 DDR3 ( 더블 데이트 레이트 3) DIMM
슬롯을 제공하고 듀얼 채널 메모리 기술을 지원합니다 . 듀얼 채널 구성을 위해서는
슬롯에 동일한 DDR3 DIMM 한 쌍 ( 즉 동일한 브랜드 , 속도 , 크기 및 칩 유형 ) 을 설
치해야 합니다 : DDR3 DIMM 한 쌍을 듀얼 채널 A(DDR3_A1 과 DDR3_B1; 검정 슬
롯 ; 2 쪽의 6 번 참조 ) 에 설치하거나 듀얼 채널 B(DDR3_A2 와 DDR3_B2; 검정 슬롯 ;
2 쪽의 7 번 참조 ) 에 설치해야만 듀얼 채널 메모리 기술이 활성화됩니다 . 이 마더보
드에는 듀얼 채널 구성용으로 4 개의 DDR3 DIMM 을 설치할 수 있습니다 . 듀얼 채널
구성을 위해 이 마더보드에 4 개의 DDR3 DIMM 을 설치할 수 있습니다 . 이 경우 4 개
의 슬롯에 모두 동일한 DDR3 DIMM 을 설치해야 합니다 . 아래의 듀얼 채널 구성표
를 참조하십시오 .
듀얼 채널 메모리 구성
DDR3_A1
DDR3_A2 DDR3_B1 DDR3_B2
( 검정 슬롯 ) ( 검정 슬롯 )
( 검정 슬롯 ) ( 검정 슬롯 )
(1)
장착됨
-
장착됨
-
(2)
-
장착됨
-
장착됨
(3)*
장착됨
장착됨
장착됨
장착됨
* 구성 (3) 의 경우 , 4 개의 슬롯 모두에 동일한 DDR3 DIMM 을 설치하십시 오 .
1. 최적의 호환성과 안정성을 위해 두 개의 메모리 모듈을 설치하려는
경우 같은 색깔의 슬롯에 설치할 것을 권장합니다 . 즉 슬롯 (DDR3_
A1 과 DDR3_B1) 이나 슬롯 (DDR3_A2 와 DDR3_B2) 에 설치하십
시오 .
2. 이 마더보드의 DDR3 DIMM 슬롯에 메모리 모듈 한 개나 세 개를 설
치한 경우 듀얼 채널 메모리 기술은 활성화되지 않습니다 .
3. 한 쌍의 메모리 모듈을 동일한
“
듀얼 채널
”(
예를 들어 DDR3_A1 과
DDR3_A2) 에 설치하지 않은 경우 듀얼 채널 메모리 기술은 활성화
되지 않습니다 .
4. DDR, DDR2 을 DDR3 슬롯에 설치하거나 면 안됩니다 . 잘못 설치하
면 이 마더보드와 DIMM 메모리가 손상될 수 있습니다 .
5. 16 칩을 탑재한 일부 DDR3 1GB 양면 DIMM 은 이 마더보드에서 작
동하지 않을 수 있으므로 이 마더보드에 설치하지 마십시오 .
한 국 어
229
ASRock Z68 Extreme4 Gen3 Motherboard
한 국 어

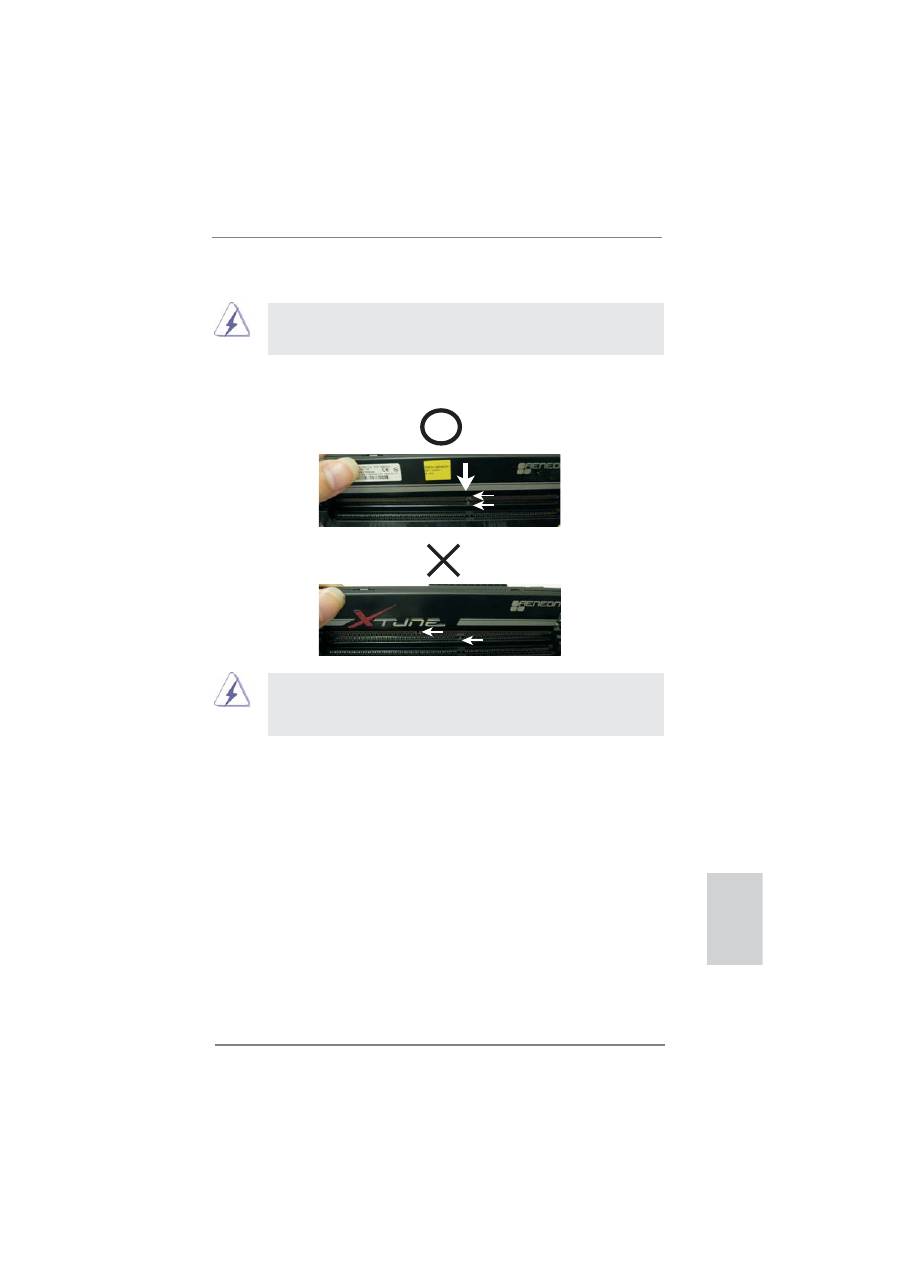

메모리의 설치
DIMM 이나 시스템 구성 요소를 추가 또는 제거하기 전에 전원 공급
장치의 연결을 해제해야 합니다 .
단계 1. 메모리 소켓의 양쪽 끝 고정 클립을 가볍게 눌러 잠금을 풀어주세요 .
단계 2. 메모리 소켓에 DIMM 모듈을 맞추어 끼워 주세요 .
DIMM 은 바른 위치에 정확하게 삽입하여야 합니다 . 만약 무리한 힘을
주어 잘못 삽입하면 DIMM 이나 메인보드에 치명적인 불량을 유발
시킵니다 .
단계 3. DIMM 모듈을 삽입 시 바깥에 있는 손잡이 두개가 완전히 돌아 올 때 까지
( 끼워 질 때 까지 ) 눌러서 정확히 장착 될 수 있도록 하여야 합니다 .
notch
break
notch
break
230
ASRock Z68 Extreme4 Gen3 Motherboard
2.4 확장 슬롯 (PCI 슬롯 , PCI Express 슬롯 )
Z68 Extreme4 Gen3 메인보드는 2 개의 PCI 슬롯을 , 및 5 PCI Express 슬롯 제공합
니다 .
PCI 슬롯 :
PCI 슬롯은 32bit PCI 인터페이스를 가지는 확장카드들을 설치하여
사용 합니다 .
PCIE 슬롯 :
PCIE1 / PCIE3 (PCIE 2.0 x1 슬롯 ) 은 Gigabit LAN 카드 ,
SATA2 카드 등과같이 레인 너비가 x1 인 PCI Express 카드에사용
됩니다 .
PCIE2 / PCIE4 (PCIE 3.0 x16 슬롯 ) 는 PCI Express x16 레인폭 그
래픽카드에 사용되거나 , CrossFire
TM
및 SLI
TM
기능을 지원하
는 PCI Express 그래픽 카드를설치하는 데 사용됩니다 .
PCIE5 (PCIE 2.0 x16 슬롯 ) 는 PCI Express x4 레인폭 그래픽
카드에 사용되거나 , 3 웨이 CrossFire
TM
기능을 지원하는 PCI
Express 그래픽 카드를설치하는 데 사용됩니다 .
확장카드 설치하기
단계 1. 확장 카드를 설치하시기 전에 반드시 전원을 끄시고 전원 코드를 뽑은 다
음 진행해 주시기 바랍니다 . 그리고 설치 하시기 전에 확장 카드의
사용자 설명서 등을 읽으시고 , 카드에 필요한 하드웨어 셋팅을 하여
주시기 바랍니다 .
단계 2. 사용하고자 하는 슬롯의 브라켓 덮개를 제거하여 주세요 . 나사는
나중에 사용을 위하여 보관하여 주세요 .
단계 3. 카드와 슬롯을 일치시키고 슬롯에 카드가 안착 될 때까지 부드럽게
눌러주세요 .
단계 4. 케이스와 카드를 나사로 고정하여 주세요 .
1. 싱글 VGA 카드 모드에서는 PCIE2 슬롯에 PCI Express x16 그래
픽 카드를 설치할 것을 권장합니다 .
2. CrossFireX
TM
모드 또는 SLI
TM
모드에서는 PCIE2 및 PCIE4 슬롯에
PCI Express x16 그래픽 카드를 설치하십시오 . 그결과 이 2 개의 슬롯
은 x8 대역폭에서 작동합니다 .
3. 3 웨이 CrossFire
TM
모드에서는 PCIE2, PCIE4 및 PCIE5 슬롯에 PCI
Express x16 그래픽 카드를 설치하십시오 . 그 결과 PCIE2 및 PCIE4
슬롯은 x8 대역폭에서 작동하고 , PCIE5 슬롯은 x4 대역폭에서작동합
니다 .
4. 여러 개의 그래픽 카드를 사용하는 경우 과열 방지 환경을 개선하기
해 메인보드 섀시 팬 커넥터 (CHA_FAN1, CHA_FAN2 또는
CHA_FAN3) 를섀시 팬에 연결하십시오 .
5. PCI Express 를 Gen 3 속도로 작동시키려면 PCI Express Gen3 을 지
원하는 Ivy Bridge CPU 를 설치하십시오 . Sandy Bridge CPU 를 설치
하면 , PCI Express 는 PCI Express Gen 2 속도로만 동작합니다 .
한 국 어
231
ASRock Z68 Extreme4 Gen3 Motherboard
한 국 어
2.5
SLI
TM
및 Quad SLI
TM
사용 설명서
이 메인보드는 최대 2 개의 동일한 PCI Express x16 그래픽 카드를 설치할 수 있도록
하는 NVIDIA
®
SLIT
TM
및 Quad SLI
TM
(Scalable Link Interface) 기술을 지원합니
다 . 현재 , NVIDIA
®
SLI
TM
기술은 Windows
®
7 / 7 64 비트 / Vista
TM
/ Vista
TM
64 비
트 / XP / XP 64 비트 OS 를 지원합니다 . NVIDIA
®
Quad SLI
TM
기술은 Windows
®
7 / 7 64 비트 / Vista
TM
/ Vista
TM
64 비트 OS 만 지원합니다 . 자세한 내용은 19 페이
지의 설치 절차를 따르십시오 .
2.6
CrossFireX
TM
, 3-Way CrossFireX
TM
및 Quad
CrossFireX
TM
사용 설명서
이 메인보드는 CrossFireX
TM
, 3-Way CrossFireX
TM
및 Quad CrossFireX
TM
기능
을 지원합니다 . CrossFireX
TM
기술은 여러 개의 고성능 그래픽 처리 장치 (GPU) 를
하나의 PC 에 결합하는 데 사용 가능한 방법 중 이점이 가장 많습니다 . 광범위하게
다른 작동 모드를 지능형 소프트웨어 디자인과 혁신적인 상호연결 메커니즘에 결합
한 CrossFireX
TM
는 모든 3D 응용 프로그램에서 가능한 가장 높은 레벨의 성능과 이
미지 품질을 제공할 수 있습니다 . 현재 CrossFireX
TM
기능은 Windows
®
XP ( 서비
스 팩 2) / Vista
TM
/ 7 OS 에서 지원됩니다 . 3-Way CrossFireX
TM
및
Quad CrossFi-
reX
TM
기능은 Windows
®
Vista
TM
/ 7 OS 에서만 지원됩니다 . AMD 웹 사이트에서
ATI
TM
CrossFireX
TM
드라이버 업데이트를 확인하십시오 . 자세한 내용은 22 페이지
의 설치 절차를 참조하십시오 .
232
ASRock Z68 Extreme4 Gen3 Motherboard
한 국 어
* ASRock Smart Remote 는 일부 ASRock 마더보드에 의해서만 지원됩니다 . 마더보드 지원 목
록을 알아 보려면 ASRock 웹사이트를 참조하십시오 : http://www.asrock.com
USB 2.0 헤더
(9- 핀 , 검정 )
CIR 헤더
(4- 핀 , 회색 )

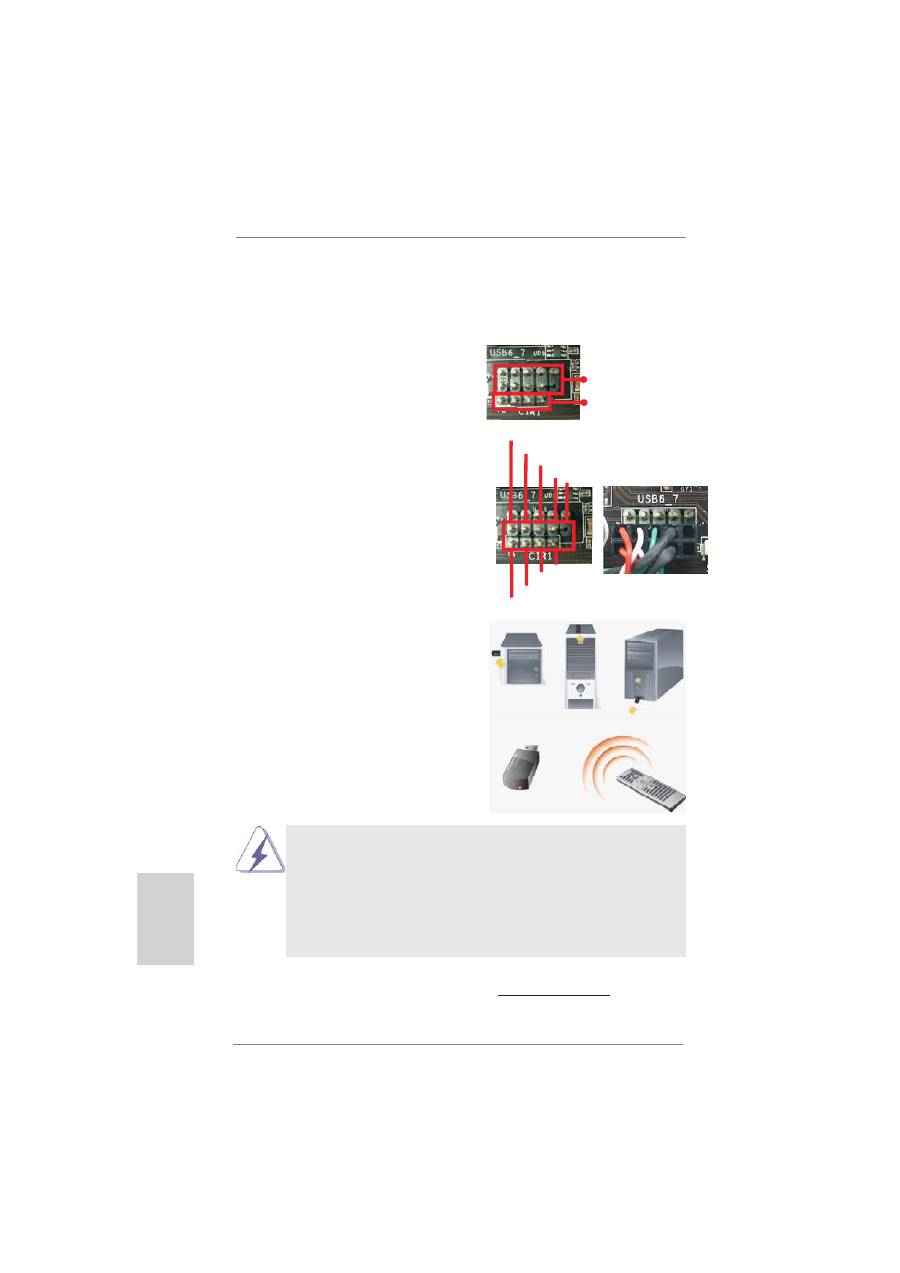

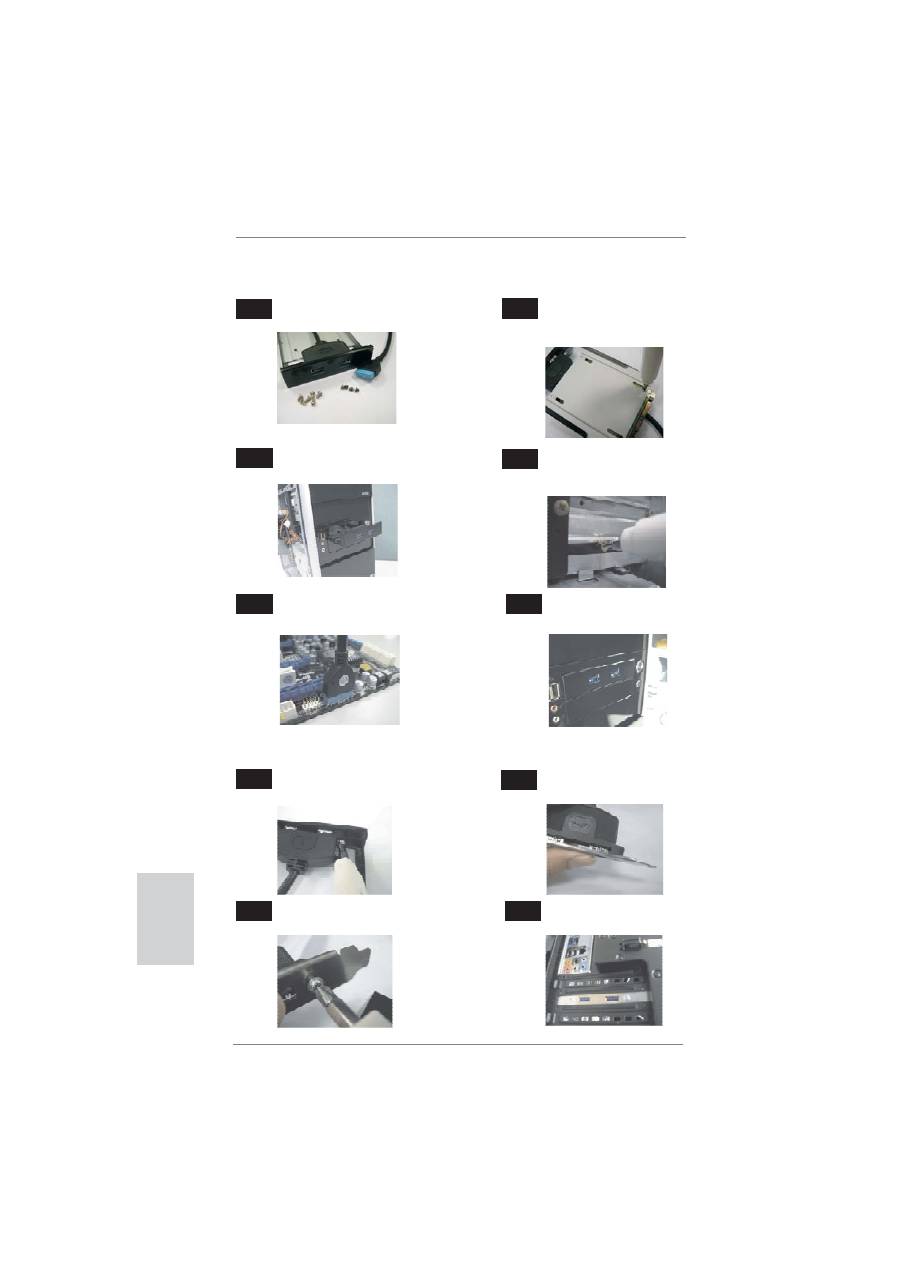

2.7 ASRock Smart Remote 간편 설치 설명서
ASRock Smart Remote 는 CIR 헤더가 탑재된 ASRock 마더보드에만 사용됩니다 .
ASRock Smart Remote 의 간편 설치 및 사용에 대해서는 아래의 절차를 참조하십시오 .
1 단계 .
ASRock 마더보드의 USB 2.0 헤더 옆
에 있는 CIR 헤더를 찾습니다 .
2 단계 .
전면 USB 케이블을 USB 2.0 헤더와
( 아래 참조 , 핀 1-5) CIR 헤더에 연결
합니다 . 와이어 할당과 핀 할당이 올
바르게 일치되는지 확인하십시오 .
3 단계 .
다중 각도 CIR 리시버를 전면 USB 포
트에 설치합니다 . 다중 각도 CIR 리
시버가 적외선 신호를 MCE 리모컨으
로부터 제대로 수신하지 못할 경우 ,
다른 전면 USB 포트에 설치해 보십시
오 .
서로 다른 각도의 3 개의 CIR 센서
1.
한 개의 전면 USB 포트만 CIR 기능을 지원할 수 있습니다 . CIR 기능
이 활성화되면 다른 포트는 USB 기능을 유지합니다 .
2.
다중 각도 CIR 리시버는 전면 USB 포트에만 사용됩니다 . 후면 USB
브래킷을 사용하여 후면 패널에 리시버를 연결하지 마십시오 . 다중 각
도 리시버는 여러 방향에서 ( 위 , 아래 및 앞쪽 ) 전송되는 적외선 신호
를 수신할 수 있으며 , 시중에 판매되는 대다수 섀시와 호환됩니다 .
3.
원격 리시버는 핫 - 플러그 기능을 지원하지 않습니다 . 원격 리시버를
시스템 부팅 전에 설치하십시오 .
1 2
4
3
5
USB_PWR
P-
P+
GND
ATX+5VSB
IRRX
IRTX
GND
DUMMY
233
ASRock Z68 Extreme4 Gen3 Motherboard

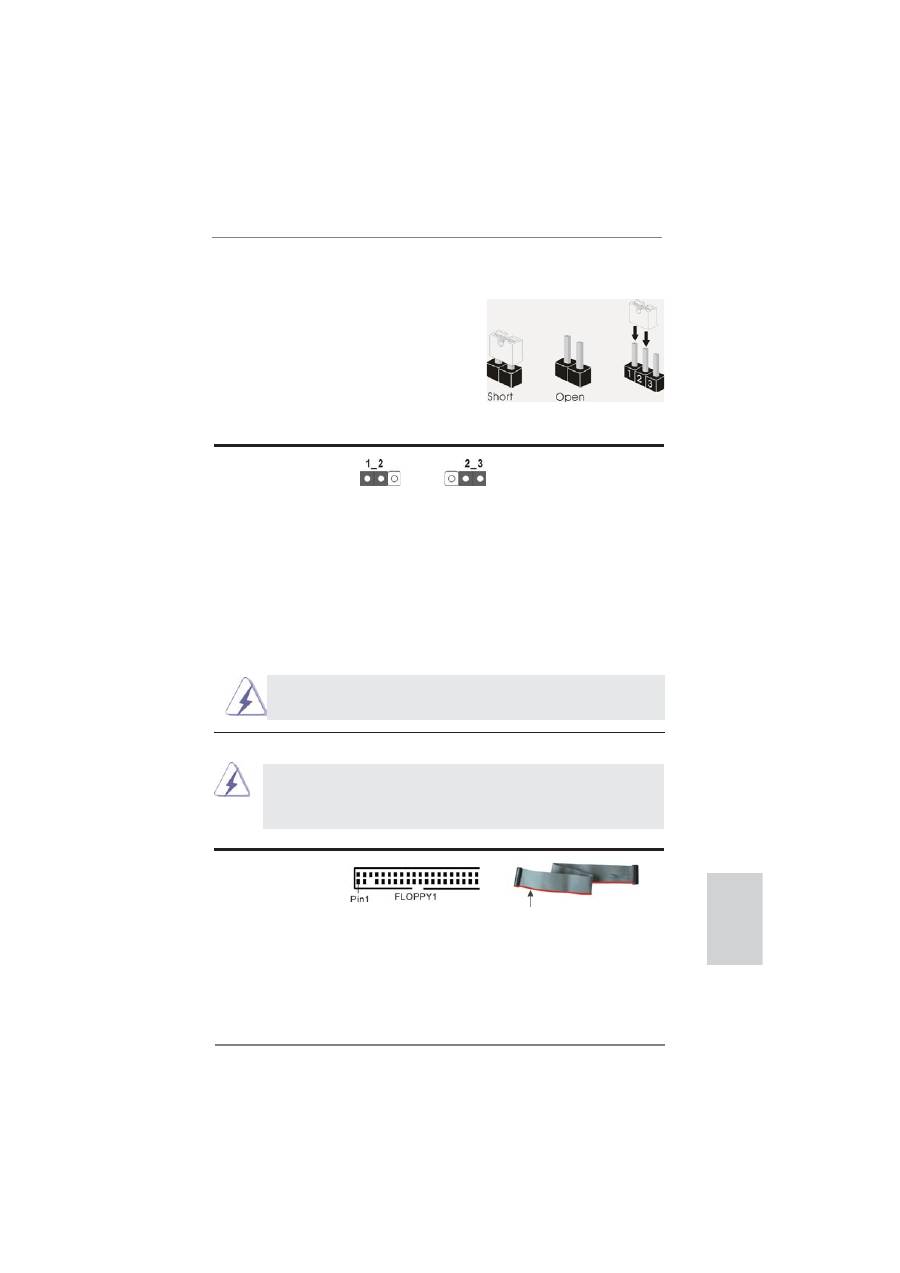

2.8 점퍼 셋팅
그림은 점퍼를 어떻게 셋업 하는지를 보여줍니다 .
점퍼 캡이 핀 위에 있을 때 , 점퍼는
“
쇼트
”
입니다 .
점퍼 캡이 핀 위에 없을 때 점퍼는
“
오픈
”
입니다 .
그림은 3 개의 핀 중 1-2 번 핀이
“
쇼트
”
임을
보여주는 것이며 , 점퍼 캡이 이 두 핀 위에 있음을
보여주는 것입니다 .
점퍼
세팅
CMOS 초기화
(CLRCMOS1, 3 핀 점퍼 )
(2 페이지 , 10 번 항목 참조 )
참고 : CLRCMOS1 을 사용하여 CMOS 에 들어 있는 데이터를 삭제할 수 있습니다 .
시스템 매개변수를 삭제하고 기본 설정으로 복원하려면 , 컴퓨터를 끄고 전원
공급장치에서 플러그를 뽑으십시오 . 15 초를 기다린 다음 점퍼 캡을 사용하여
CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락하십시오 . 그러나 BIOS 업데이트
직후에는 CMOS 를 삭제하지 마십시오 . BIOS 를 업데이트하자마자 CMOS 를
삭제해야 하는 경우 먼저 시스템을 부팅하고 CMOS 를 종료하고 삭제 작업을 해
야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프
로파일 , 1394 GUID, MAC 주소가 삭제됩니다 .
CMOS 삭제
기본 설정
Clear CMOS Switch는 Clear CMOS 점퍼와 동일한 기능을 갖고
있습니다.
한 국 어
빨간색 줄무늬 쪽을 1 번 핀에
2.9 온보드 헤더 및 커넥터
주의 !
이 콘넥터는 점퍼가 아닙니다 . 이 콘넥터 위에 점퍼 캡을 사용하지마
세요 . 커넥터에 점퍼 캡을 설치하면 마더보드가 영구적으로 손상됩니다 !
콘넥터
그림
설명
FDD 콘넥터
(33 핀 FLOPPY1)
(2 페이지 , 34 번 항목 참조 )
참고 : 케이블의 빨간색 줄무늬가 있는 쪽을 커넥터의 1 번 핀에 맞추어
연결하십시오 .
234
ASRock Z68 Extreme4 Gen3 Motherboard

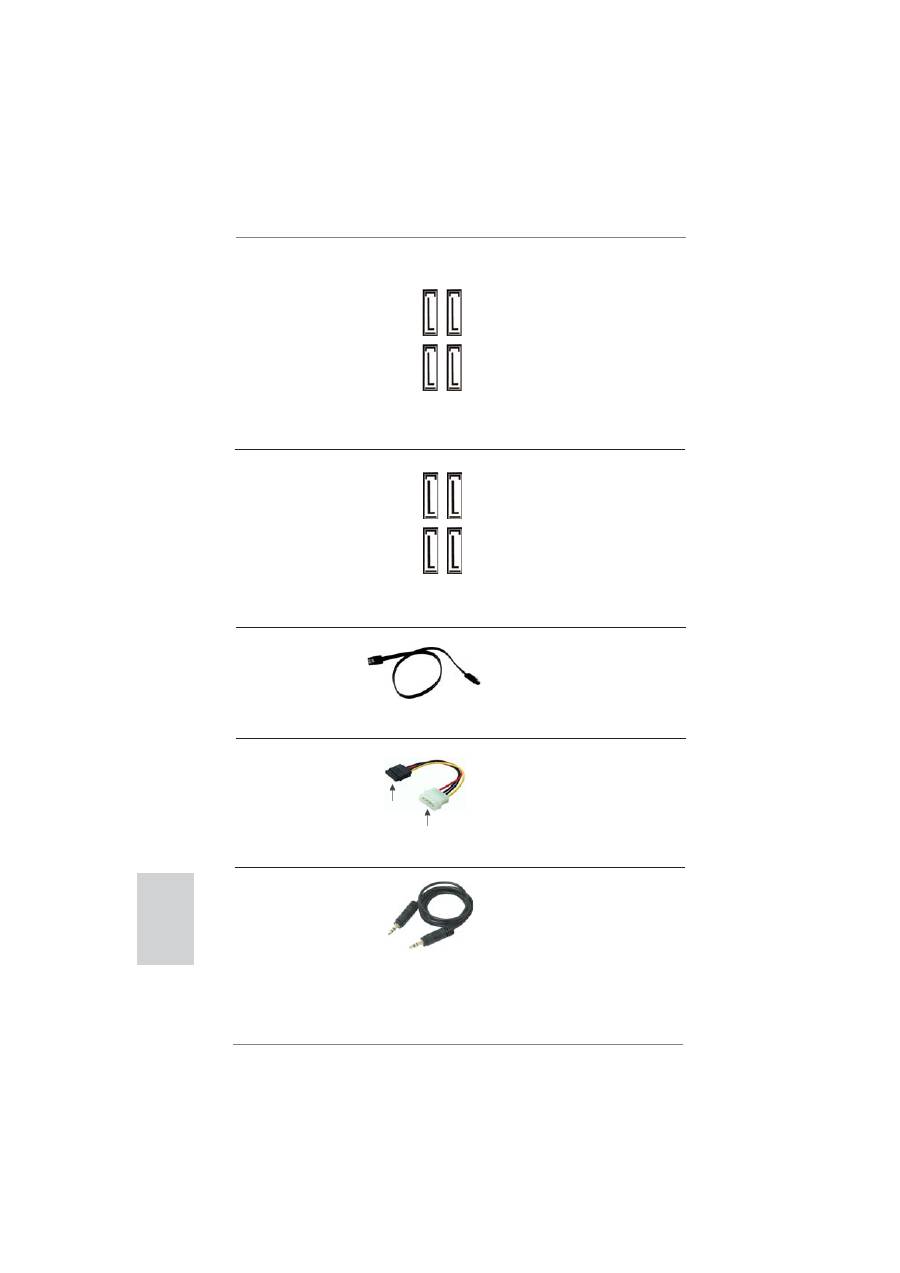

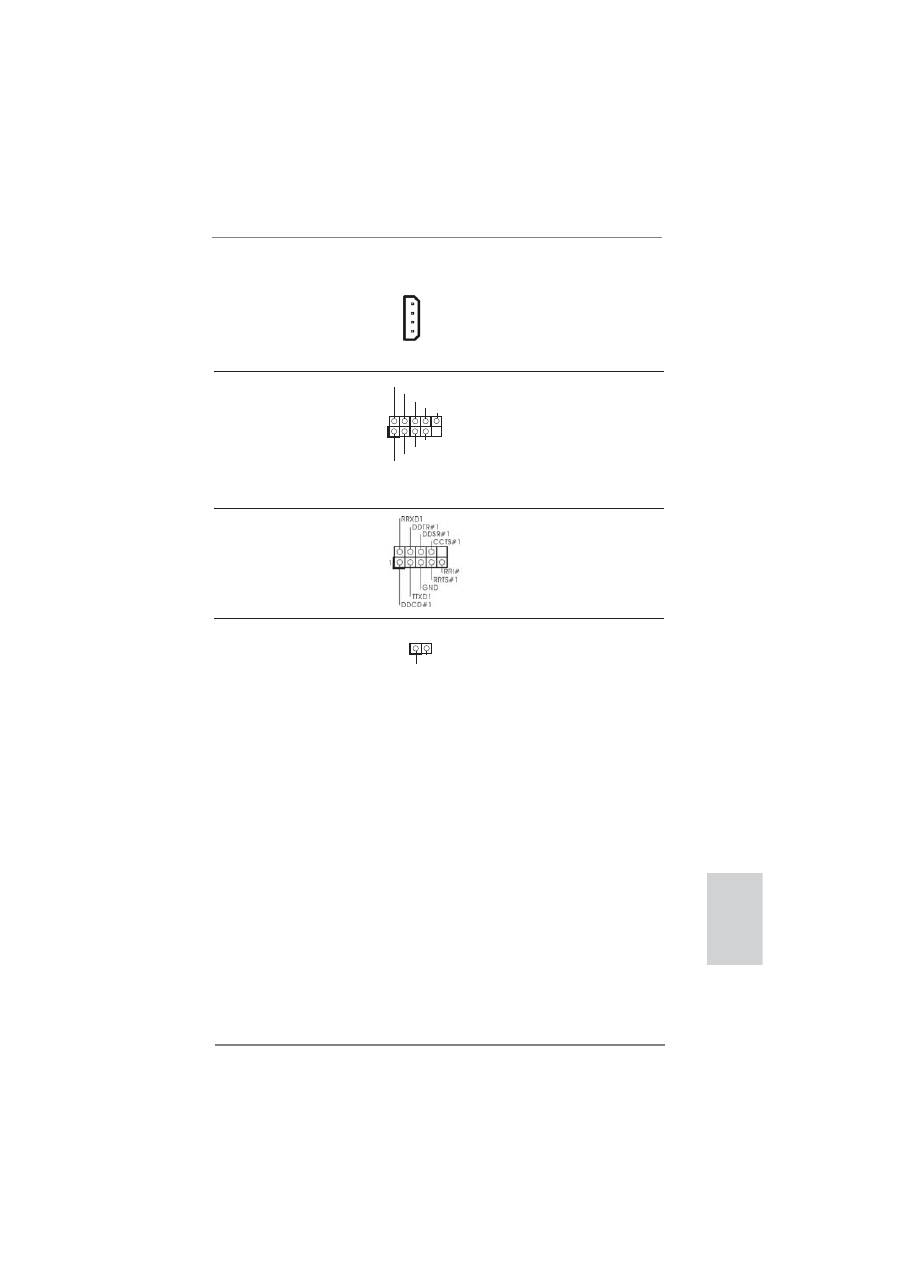

시리얼 ATAII 커넥터
4 개의 시리얼 ATAII
(SATA2_2:
(SATA) 커넥터는 내부 저장 장
2 페이지 , 15 번 항목 참조 )
치용 SATA 데이터 케이블을
(SATA2_3:
지원합니다 . 커넥터가 내부
2 페이지 , 16 번 항목 참조 )
기억 장치용 SATA 케이블을
(SATA2_4:
지원합니다 . 현재의 SATAII
2 페이지 , 17 번 항목 참조 )
인터페이스는 최고 3.0 Gb/s 의
(SATA2_5:
데이터 전송 속도를
2 페이지 , 18 번 항목 참조 )
지원합니다 .
시리얼 ATA3 커넥터
4 개의 시리얼 ATA3
(SATA3_0: 2 페이지 , 13 번 항목 참조 )
(SATA3) 커넥터는 내부 저장
(SATA3_1: 2 페이지 , 14 번 항목 참조 )
장치용 SATA 데이터 케이블
(SATA3_M1: 2 페이지 , 11 번 항목 참조 )
을지원합니다 . 커넥터가 내부
(SATA3_M2: 2 페이지 , 12 번 항목 참조 )
기억 장치용 SATA 케이블을
지원합니다 . 현재의 SATA3
인터페이스는 최고 6.0 Gb/s 의
데이터 전송 속도를
지원합니다 .
시리얼 ATA(SATA)
데이터 케이블
( 선택 사양 )
SATA 데이터 케이블의 임의
적인 측을 마더보드의 SATA /
SATAII / SATA3 하드 디스크
혹은 SATAII / SATA3 커넥터
에 연결합니다 .
SA
TA2_4 SA
TA2_2
SA
TA2_5 SA
TA2_3
SA
TA3_0 SA
TA3_M1
SA
TA3_1 SA
TA3_M2
SATA HDD 전원
커넥터에 연결
전원 공급장치에
연결
시리얼 ATA(SATA)
SATA 전원 케이블의 검은
전원 케이블
색끝부분을 드라이브의 전원
( 선택 사양 )
커넥터에 연결하십시오 . 그
다음에 SATA 전원 케이블의
흰색 끝을 전원 공급장치의
전원 커넥터에 연결합니다 .
한 국 어
3.5mm 오디오 케이블
3.5 mm 오디오 케이블의 어느 한
( 선택 사양 )
쪽을 MP3 플레이어와 휴대전화
와 같은 이동식 오디오 장치 또
는 PC 의 라인 입력 포트에 연결
할 수 있습니다 .
235
ASRock Z68 Extreme4 Gen3 Motherboard

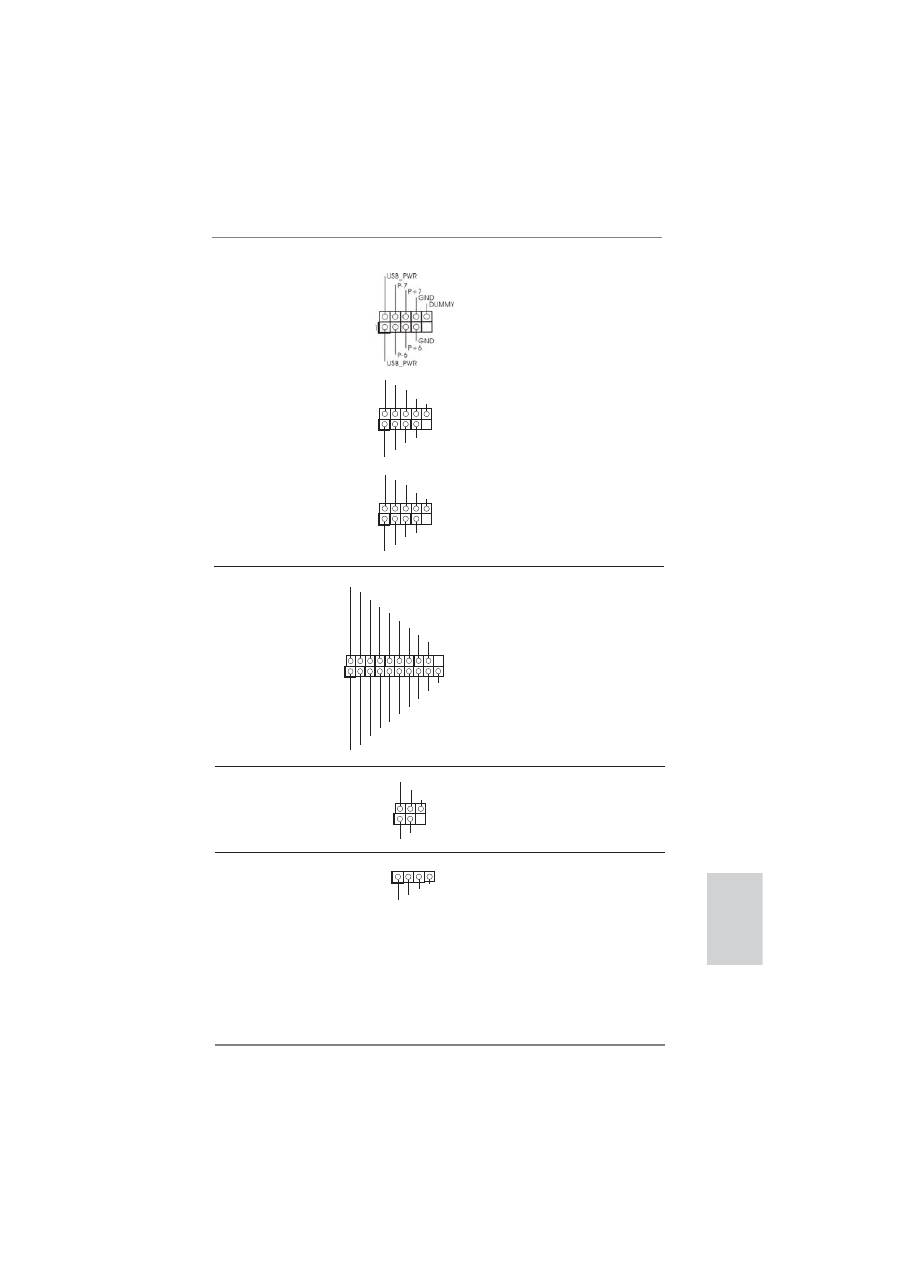

USB 2.0 헤더
본 머더보드에는 I/O 패널에 있
(9 핀 USB6_7)
는 4 개의 기본 USB 2.0 포트
(2 페이지 , 30 번 항목 참조 )
외에도 USB 2.0 헤더가 3 개 있
습니다 . 각각의 USB 2.0 헤더
는 2 개의 USB 2.0 포트를 지원
할 수 있습니다 .
(9 핀 USB8_9)
(2 페이지 , 29 번 항목 참조 )
(9 핀 USB10_11)
(2 페이지 , 28 번 항목 참조 )
USB 3.0 헤더
I/O 패널에 있는 두 개의 기본
(19 핀 USB3_12_13)
적 USB 3.0 포트 이외에도 마
(2 페이지 , 26 번 항목 참조 )
더보드에 한 개의 USB 3.0 헤
더가 있습니다 . 이 USB 3.0 헤
더는 두 개의 USB 3.0 포트를
지원할 수 있습니다 .
1
ID
IntA_P1_D+
IntA_P1_D-
GND
IntA_P1_SSTX+
IntA_P1_SSTX-
GND
IntA_P1_SSRX+
IntA_P1_SSRX-
Vbus
IntA_P2_D+
IntA_P2_D-
GND
IntA_P2_SSTX+
IntA_P2_SSTX-
GND
IntA_P2_SSRX+
IntA_P2_SSRX-
Vbus
적외선 모듈 헤더
이 헤더는 선택품목인 무선
(5 핀 IR1)
적외선 송수신 모듈을
(2 페이지 , 33 번 항목 참조 )
지원합니다 .
1
IRTX
+5VSB
DUMMY
IRRX
GND
1
ATX+5VSB
IRTX
GND
IRRX
소비자용 적외선 모듈 헤더
이 헤더는 리모콘 수신기
(4 핀 CIR1)
연결하는 데 사용될
(2 페이지 , 31 번 항목 참조 )
수 있습니다 .
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB
_
P
W
R
P
-10
G
N
D
DU
MMY
USB
_
P
W
R
P
+10
G
N
D
P
-11
P
+11
한 국 어
236
ASRock Z68 Extreme4 Gen3 Motherboard

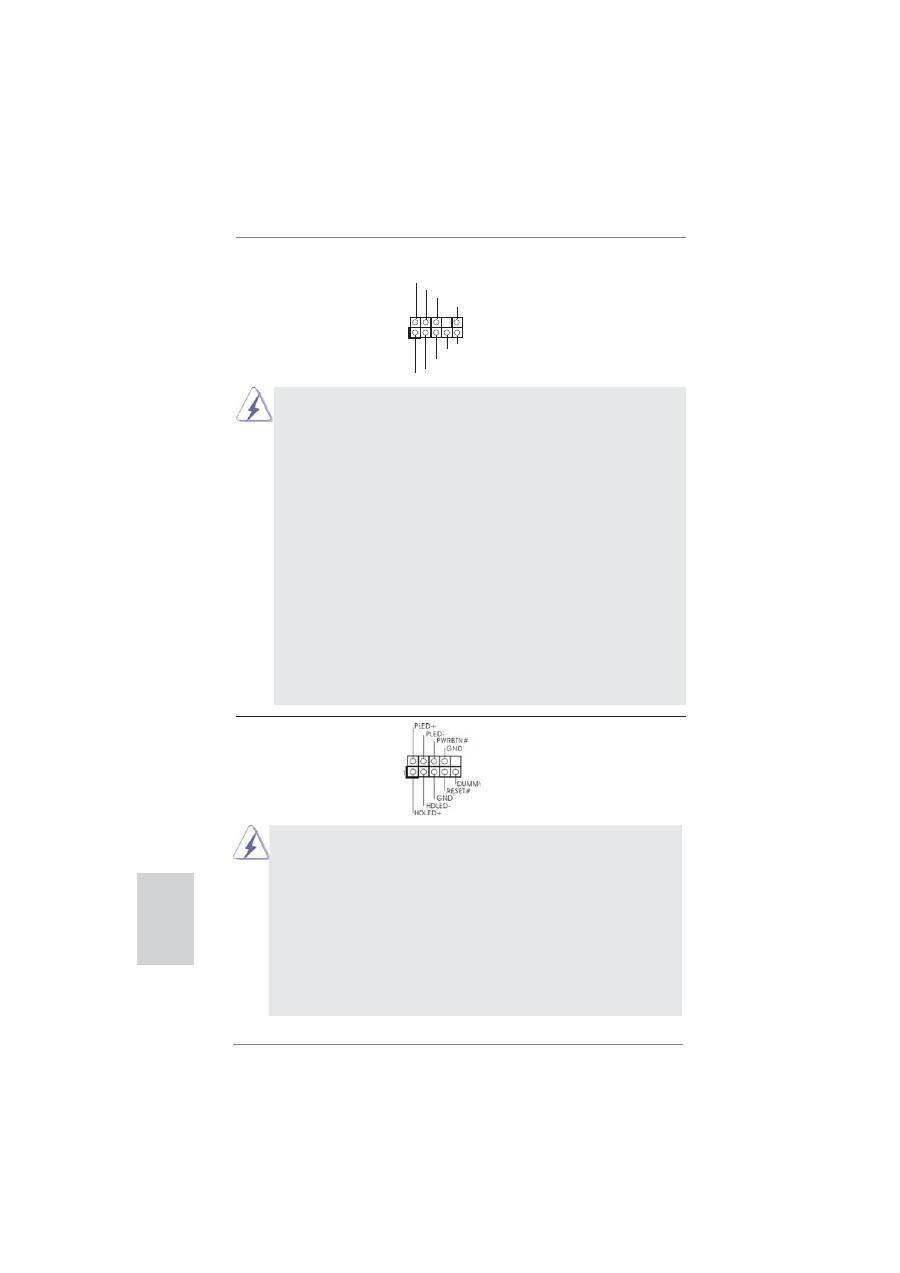

전면부 오디오 콘넥터
이 콘넥터는 오디오 장치를
(9 핀 HD_AUDIO1)
편리하게 조절하고 연결할 수
( 2 페이지 , 36 번 항목 참조 )
있는 전면 오디오 인터페이스
입니다 .
1.
High Definition Audio( 고음질 오디오 ) 는 잭 센스 기능을 지원하나 , 제
대로작동하려 면 섀시의 패널 와이어가 HAD 를 지원해야 합니다 . 이 설
명서 및 섀시 설명서의지침 을 따라 시스템을 설치하십시오 .
2.
AC’97 오디오 패널을 사용하는 경우 , 이를 아래와 같이 프런트 패널
의 오디오헤 더에 설치하십시 오 .
A.
Mic_IN (MIC) 을 MIC2_L 에 연결합니다 .
B.
Audio_R (RIN) 을 OUT2_R 에 연결하고 , Audio_L (LIN) 을
OUT2_L 에 연결합 니다 .
C.
Ground (GND) 을 Ground (GND) 에 연결합니다 .
D.
MIC_RET 및 OUT_RET 는 HD 오디오 패널 전용입니다 .
이들을 AC’97 오디오 패널에 연결 하지 않아도 됩니다 .
E.
앞면 마이크 작동 .
Windows
®
XP / XP 64 비트 OS 의 경우 :
“
Mixer
”
( 믹서 ) 와
“
Recorder
”
( 리코더 ) 를 선택한 후
“
FrontMic
”
( 앞면 마이크 ) 를 선택합니다 .
Windows
®
7 / 7 64 비트 / Vista
TM
/ Vista
TM
64 비트 OS 의 경
우 :
Realtek 제어판에서
“
FrontMic
”
( 앞면 마이크 ) 로 가서
“
Recording Volume
”
( 리코딩 볼륨 ) 을 조정합니다 .
시스템 콘넥터
이 콘넥터는 시스템 전면 패
(9 핀 PANEL1)
널기능을 지원하기 위한
(2 페이지 , 24 번 항목 참조 )
것입니다 .
섀시의 전원 스위치 , 리셋 스위치 , 시스템 상태 표시등을 아래의 핀 할당
에 따라 이헤더에 연결합니다 . 케이블을 연결하기 전에 양극 핀과 음극 핀
을 기록합니다 .
PWRBTN( 전원 스위치 ):
섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스
템을 끄는방법을 구성할 수 있습니다 .
RESET( 리셋 스위치 ):
섀시 전면 패널의 리셋 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적
재시작을수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니
다 .
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
한 국 어
237
ASRock Z68 Extreme4 Gen3 Motherboard
한 국 어

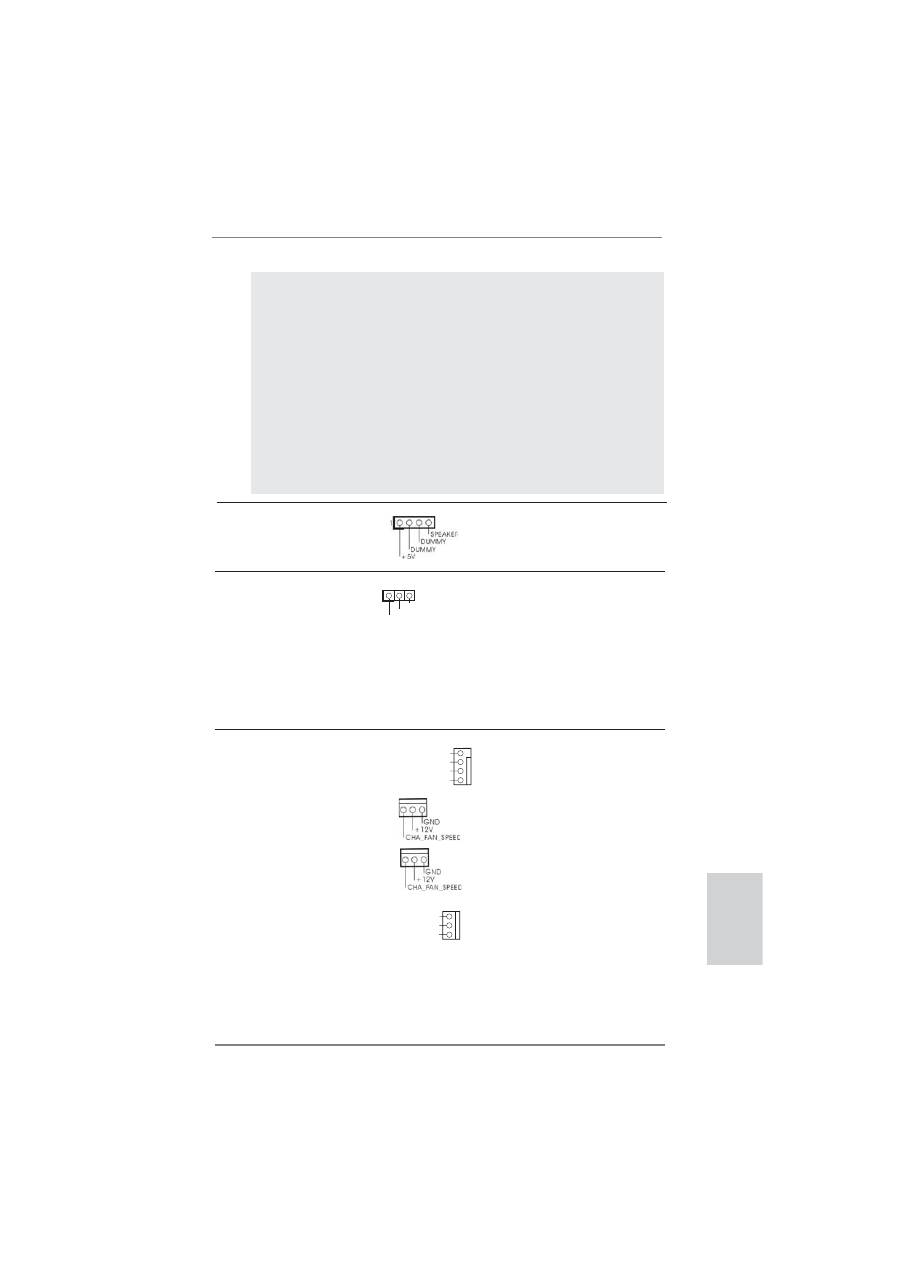

전원 LED 헤더
시스템 전원 상태를 표시하려
(3
핀 PLED1)
면 섀시 전원 LED 를 헤더에 연
(2 페이지 , 23 번 항목 참조 )
결하십시오 . 시스템 작동 중에
는 LED 에 전원이 켜져 있습니
다 . S1 상태에서는 LED 가 계
속 깜박입니다 . S3/S4 상태 또
는 S5 상태에서는 LED 가 꺼집
니다 ( 전원 꺼짐 ).
새시 스피커 헤더
새시 스피커를 이 헤더에
(4 핀 SPEAKER 1)
연결하십시오 .
(2 페이지 , 25 번 항목 참조 )
PLED( 시스템 전원 LED):
섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있
을 때는 LED 가 켜져 있습니다 . 시스템이 S1 대기 상태에 있을 때는 LED
가 계속 깜박입니다 . 시스템이 S3/S4 대기 상태 또는 전원 꺼짐 (S5) 상태
에 있을 때는 LED 가 꺼져 있습니다 .
HDLED( 하드 드라이브 동작 LED):
섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이
브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 .
전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로
전원 스위치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커
등으로 구성되어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때
와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다 .
1
PLED+
PLED+
PLED-
섀시 및 전원 팬 커넥터
(4 핀 CHA_FAN1)
(2 페이지 , 9 번 항목 참조 )
(3 핀 CHA_FAN2)
(2 페이지 , 47 번 항목 참조 )
(3 핀 CHA_FAN3)
(2 페이지 , 46 번 항목 참조 )
(3 핀 PWR_FAN1)
(2 페이지 , 2 번 항목 참조 )
팬 케이블을 팬 커넥터에 연결하
고 접지 핀에는 검은색 전선을
연결하십시오 .
FAN_SPEED_CONTROL
GND
+12V
CHA_FAN_SPEED
GND
+12V
PWR_FAN_SPEED
238
ASRock Z68 Extreme4 Gen3 Motherboard

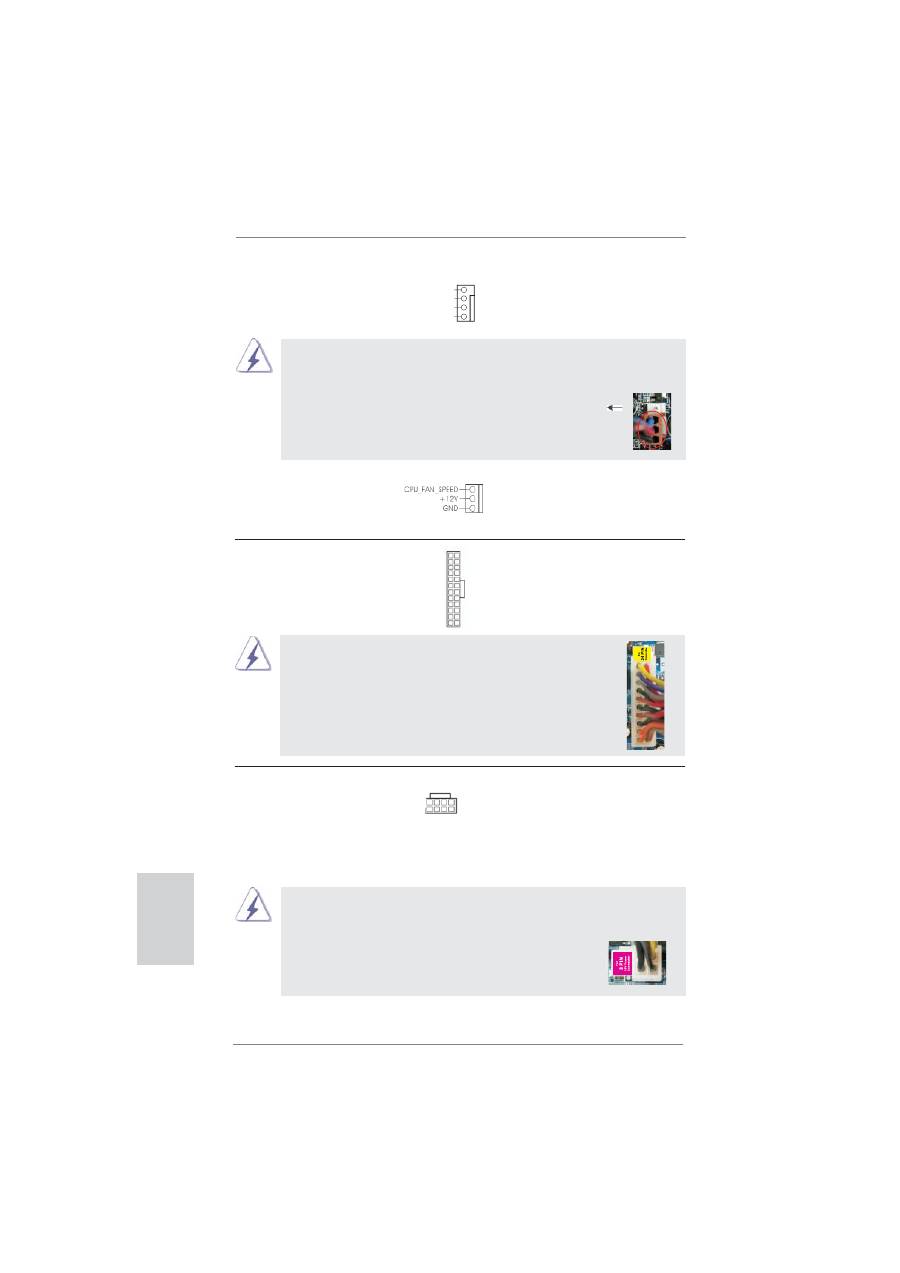

20 핀 ATX 전원 공급장치 설치
이 마더보드는 24 핀 ATX 전원 커넥터를 제공하지만 ,
종래의 20 핀 ATX 전원 공급장치를 사용해도 작동이
가능합니다 . 20 핀 ATX 전원 공급장치를 사용하려면 ,
Pin 1 과 Pin 13 으로 전원공급장치를 연결하십시오 .
ATX 12V 파워 콘넥터
ATX 12V 플러그가 달린
(8 핀 ATX12V1)
전원공급장치를 이 커넥터에
(2 페이지 , 1 번 항목 참조 )
연결해야 충분한 전력을
공급할 수 있습니다 . 그러지
않을 경우 전원을 켤 수
없습니다 .
ATX 전원 헤더
ATX 전원 공급기를 이 헤더에
(24 핀 ATXPWR1)
연결하십시오 .
(2 페이지 , 8 번 항목 참조 )
CPU 팬 커넥터
CPU 팬 케이블을 이 커넥터에
(4 핀 CPU_FAN1)
연결하고 흑색 선을 접지 핀에
(2 페이지 , 4 번 항목 참조 )
맞추십시오 .
본 머더보드가 4 핀 CPU 팬 ( 저소음 팬 ) 지원을 제공하기는 하지만 팬 속
도 제어기능없이도 3 핀 CPU 팬을 성공적으로 작동할 수 있습니다 . 본 머
더보드의 CPU 팬 커넥터에 3 핀 CPU 팬을 연결하려면 1-3 번 핀에 연결
하십시오 .
1-3 번 핀에 연결됨
3 핀 팬 설치
비록 본 마더보드는 8- 핀 ATX 12V 전원 연결기를 제공하지만 이것은
여전히작업할수있습니다 . 만약 전통적인 4- 핀 ATX 12V 전원공급을 채
용하여 4- 핀 ATX 전력을 사용하는경우 , 반드시 전원 공급을 핀 1 과 핀
5 에전원공급을 삽입해야합니다 .
4- 핀 ATX 12V 전원공급장치
4
3
2
1
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
12
1
24
13
12
1
24
13
8 5
4 1
8
5
4
1
(3 핀 CPU_FAN2)
(2 페이지 , 5 번 항목 참조 )
한 국 어
239
ASRock Z68 Extreme4 Gen3 Motherboard
한 국 어
시리얼포트
컨넥터
이 콘넥터는 시리얼 포트
(9 핀 COM1)
모듈을 지원합니다 .
(2 페이지 , 35 번 항목 참조 )
HDMI_SPDIF 헤더
HDMI VGA 카드에 SPDIF 오
(2 핀 HDMI_SPDIF1)
디오 출력을 제공하는
(2 페이지 , 37 번 항목 참조 )
HDMI_SPDIF 헤더는 시스템
이 HDMI 디지털 TV/ 프로젝
터 /LCD 장치에 연결할 수 있
게 합니다 . HDMI VGA 카드의
HDMI_SPDIF 커넥터를 이 헤
더에 연결하십시오 .
SPDIFOUT
GND
1
+12V
GND
+12V
1
RXTPBM_
0
GND
RXTPAM_
0
RXTPBP_
0
GND
RXTPAP_
0
SLI/XFIRE_POWER1
이 커넥터를 사용하지 않아도
되나 , 2 개의그래픽카드를 이
마더보드에 동시에연결하는 경
우에는 이커넥터를 하드 디스크
전원커넥터에 연결하십시오 .
SLI/XFIRE Power Connector( 전원 커넥터 )
(4 핀 SLI/XFIRE_POWER1)
(2 페이지 , 45 번 항목 참조 )
IEEE 1394 헤더
이본 머더보드에는 I/O 패널에
(9 핀 FRONT_1394)
있는 1 개의 기본 IEEE 1394 포
(2 페이지 , 32 번 항목 참조 )
트외에도 IEEE 1394
(FRONT_1394) 헤더가 1 개
있습니다 . 각각의 IEEE 1394
헤더는 1 개의 IEEE 1394 포
트를지원할 수 있습니다 .
240
ASRock Z68 Extreme4 Gen3 Motherboard
한 국 어
후면 USB 3.0 브래킷의 설치 안내서
USB 3.0 케이블과 후면 USB 3.0
브래킷을 연결합니다.
전면 USB 3.0 패널에서 두 개의 나사를
제거합니다.
1 단계
단계
2 단계
단계
후면 USB 3.0 브래킷을 섀시에
장착합니다.
후면 USB 3.0 패널에 두 개의 나사를
장착합니다.
3 단계
단계
4 단계
단계
전면 USB 3.0 패널의 설치 안내서
전면 USB 3.0 패널을 섀시의 2.5” 드라이브
베이에 설치합니다.
3 단계
단계
4 단계
단계
전면 USB 3.0 패널이 사용
준비가 완료됩니다.
전면 USB 3.0 케이블을 마더보드의 USB 3.0
헤더(USB3_12_13)에 연결합니다.
5 단계
단계
6 단계
단계
1 단계
단계
2 단계
단계
여섯 개의 섀시 나사를 사용하여 프론트
USB 3.0 패널을 드라이브 베이에
고정합니다 .
번들 프론트 USB 3.0 패널 , 네 개의 나사 ,
여섯 개의 섀시 나사를 준비합니다 .
네 개의 HDD 나사를 사용하여 2.5”
HDD/SSD 를 프론트 USB 3.0 패널을
고정합니다 .
