ASRock H77 Pro4-M: 1. 主板簡介

- 支持 D-Sub, 最高分辨率達 2048x1536 @ 75Hz

- 支持 HDMI, 可支持 Auto Lip Sync、Deep Color (12bpc)、

xvYCC 與 HBR( 高位速音頻 )( 需配備兼容 HDMI 的顯示器 )

( 詳見警告 7）

- 通過 DVI 和 HDMI 接口支持 HDCP 功能

- 通過 DVI 和 HDMI 接口可播放 1080 線藍光光盤 (BD) /

HD-DVD 光盤

音效 - 7.1 聲道高保真音頻 , 支持內容保護功能

(Realtek ALC892 音頻編解碼器 )

- 支持優質藍光音效

板載 LAN 功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- 支持网路喚醒（Wake-On-LAN）

- 支持網路線偵測功能

- 支持 Energy Efficient Ethernet 802.3az

- 支持 PXE

Rear Panel I/O I/O 界面

( 后面板輸入 / - 1 個 PS/2 鍵盤接口

輸出接口 ) - 1 個 D-Sub 接口

- 1 個 DVI-D 接口

- 1 個 HDMI 接口

- 1 個光纖 SPDIF 輸出接口

- 4 個可直接使用的 USB 2.0 接口

- 1 個 eSATA3 接口

- 2 個可直接使用的 USB 3.0 接口

- 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和 SPEED

LED)

- 高保真音頻插孔：后置喇叭 / 中置喇叭 / 低音喇叭 / 音頻輸入

/ 前置喇叭 / 麥克風 ( 見警告 8)

®

SATA3 - 2 x Intel

H77的SATA3 6.0Gb/s連接頭, 支持 RAID (RAID 0,

RAID 1, RAID 5, RAID 10, Intel Rapid Storage 和 Intel

Smart Response 技術 ), NCQ, AHCI 和熱插拔功能

- 2 x ASMedia ASM1061 的 SATA3 6.0Gb/s 連接頭 , 支持 NCQ,

AHCI 和熱插拔功能 (SATA3_A1 連接頭和eSATA3接口共享資源 )

簡體中文

USB 3.0 - 2 x 后置 USB 3.0 接口，支持 USB 1.0/2.0/3.0 到 5Gb/s

- 1 x 前置 USB 3.0 接針 ( 支持 2 個 USB 3.0 接口 )，支持 USB

1.0/2.0/3.0 到 5Gb/s

連接頭 - 4 x SATA2 3.0Gb/s 連接頭 , 支持 RAID (RAID 0, RAID 1,

RAID 5, RAID 10, Intel Rapid Storage 和 Intel Smart

Response 技術 ), NCQ, AHCI 和熱插拔功能

192

ASRock H77 Pro4-M Motherboard

- 4 x SATA3 6.0Gb/s 連接頭

- 1 x 紅外線模塊接頭

- 1 x 消費類紅外線模塊接頭

- 1 x 打印機端口接針

- 1 x 串行接口

- 1 x HDMI_SPDIF 接頭

- 1 x 電源指示燈連接排針

- CPU/ 機箱 / 電源風扇接頭

- 24 針 ATX 電源接頭

- 8 針 12V 電源接頭

- 前置音頻面板接頭

- 3 x USB 2.0 接針 ( 可支持 6 個額外的 USB 2.0 接口 )

- 1 x USB 3.0 接針 ( 可支持 2 個額外的 USB 3.0 接口 )

BIOS - 64Mb AMI UEFI Legal BIOS, 支持 GUI

- 支持即插即用（Plug and Play,PnP）

- ACPI 1.1 電源管理

- 支持 jumperfree 免跳線模式

- 支持 SMBIOS 2.3.1

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA 電壓多功能

調節器

支持光盤 -

驅動程序 , 工具軟件 , 殺毒軟件（測試版本 ),CyberLink

MediaEspresso 6.5 試用版 , 華擎 MAGIX 多媒体套件 - OEM

獨家功能 - ASRock Extreme Tuning Utility (AXTU)（詳見警告 9）

- 華擎即時開機功能

- 華擎 Instant Flash（見警告 10）

- 華擎 APP Charger（見警告 11）

- 華擎 SmartView（見警告 12）

- 華擎 XFast USB（見警告 13）

- 華擎 XFast LAN（見警告 14）

- 華擎 XFast RAM（見警告 15）

- 華擎 Crashless BIOS（見警告 16）

- 華擎開 / 關播放技術（見警告 17）

- Hybrid Booster( 安心超頻技術 ):

- ASRock U-COP（見警告 18）

- Boot Failure Guard (B.F.G., 啟動失敗恢復技術）

- 組合散熱器選項 (C.C.O.)（見警告 19）

- 晚安指示燈

簡體中文

硬件監控器 - CPU 溫度偵測

- 主板溫度偵測

- CPU/ 機箱 / 電源風扇轉速計

193

ASRock H77 Pro4-M Motherboard

- CPU/ 机箱靜音風扇（允許根据 CPU 溫度自動調整机箱風扇速

度）

- CPU/ 機箱風扇多速控制

- 電壓範圍：+12V, +5V, +3.3V, 核心電壓

®

®

TM

TM

操作系統 - Microsoft

Windows

7/7 64 位元 /Vista

/Vista

64 位元 /

XP/XP 64 位元适用于此主板（見警告 20）

認證 - FCC, CE, WHQL

- 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應器 )

（見警告 21）

* 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com

警告

請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用異步超

頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會導

致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻可

能導致的損壞不承擔責任。

警告！

1、 關于“Hyper-Threading Technology”（超線程技術）的設置，請參考 CD

光盤中的“User Manual”第 52 頁。

2、 這款主板支援雙通道內存技術。在您實現雙通道內存技術之前，為能正確

安裝，請確認您已經閱讀了第 17 頁的內存模組安裝指南。

®

TM

3、 由于操作系統的限制，在 Windows

7 / Vista

/ XP 下，供系統使用的實

®

際內存容量可能小于 4GB。對於 Windows

操作系統搭配 64 位元 CPU 來說 ,

®

不會存在這樣的限制。您可以通過華擎 XFast RAM 來利用 Windows

無法使

用的內存。

4、 只有 PCIE1 插槽支持 Gen 3 速度。若要使 PCI Express 運行于 Gen 3 速

度，您必須安裝 Ivy Bridge CPU。若您安裝了 Sandy Bridge CPU，則 PCI

Express 只能運行于 Gen 2 速度。

®

5、 最大共享內存大小由芯片組廠商定義並且可以更改。請查閱 Int e l

網站

了解最新資訊。

6、 您只能從三種顯示器中選擇兩種使用。D-Sub、DVI-D 與 HDMI 顯示器不

能同時使用。此外 , 使用 DVI 轉 HDMI 轉接器 , 可使 DVI-D 端口具備與

HDMI 端口一樣的功能。

®

7、 只有 Windows

7 64 位元 /7 可支持 xvYCC 與 Deep Color。只有當顯示器

簡體中文

®

在 EDID 中支持 12bpc 時 ,Deep Color 模式才會被開啟。只有 Windows

7

TM

TM

64 位元 /7/Vista

64 位元 /Vista

支持 HBR。

8、 在麥克風輸入方面，這款主板支持立體聲和單聲道這兩種模式。在音頻輸

出方面，這款主板支持 2 聲道、4 聲道、6 聲道以及 8 聲道模式。請查閱

第 3 頁的表格瞭解正確的連接方式。

194

ASRock H77 Pro4-M Motherboard

9、 ASRock Extreme Tuning Utility (AXTU) 是一個多合一的工具，可在用戶

友好的界面中微調不同的系統功能，包括硬件監控、風扇控制、超頻、O C

DNA 和 IES。在 Hardware Monitor（硬件監控）中，顯示系統的主要參數。

在 Fan Control（風扇控制）中，顯示風扇速度和溫度，以便您進行調整。

在 Overclocking（超頻）中，您可以對 CPU 進行超頻，以优化系統性能。

在 OC DNA 中，您可以將自己的 OC 設置保存為配置文件，并与您的朋友共

享。您的朋友可以將您的 O C 配置文件加載他們的系統中，從而得到相同

的 OC 設置。在 IES（智能節能）中，電壓調節器可以在 CPU 核心空閒時減

少輸出相位數，以提高效率且不影響運計算性能。關于 ASRock Extreme

Tuning Utility (AXTU) 的操作步驟，請訪問我們的网站。

華擎網站：http://www.asrock.com

10、 華擎 Instant Flash 是一個內建于 Flash ROM 的 BIOS 更新工具程序。這個

®

方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或 Windows

)

即可進行 B I OS 的更新。在系統開机自檢過程中按下 < F6> 鍵或在 B IO S 設

置菜單中按下 <F2> 鍵即可進入華擎 Instant Flash 工具程序。啟動這一

程序後 , 只需把新的 B IOS 文件保存在 U 盤、軟盤或硬盤中 , 輕鬆點擊鼠

標就能完成 B I OS 的更新 , 而不再需要準備額外的軟盤或其他複雜的更新

程序。請注意 :U 盤或硬盤必須使用 FAT32/64 文件系統。

11、 若您想要更快速、更自由地為您的蘋果設備 , 如 iPhone/iPad/iPod touch

充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP Charger。只需安

裝 APP Charger 驅動程序 , 用電腦為 iPhone 充電最多可比以往快 40%。華

擎 APP Charger 允許您同時為多部蘋果設備快速充電 , 甚至可以在電腦進

入待機 ( S1)、掛起至內存 ( S3)、休眠 (S4) 或關機 ( S5) 模式下持續為設

備充電。只需安裝了 APP Charger 驅動程序 , 您立刻就能擁有非凡的充電

體驗。

12、 Sma rtV ie w 是 Inte rnet 瀏覽器的一項新功能，它作為 I E 的智能起始頁

面，在一個增強的視圖中提供您經常訪問的网站、您的遊覽歷史記錄、

您的 F a ce b o ok 朋友、以及您的實時新聞來源，可為您提供更具個性化的

Internet 体驗。華擎主板專門配備 SmartView 應實用程序，可幫助您隨

時与朋友保持聯系。為使用 SmartView 功能，請确保您操作系統的版本是

®

TM

TM

Windows

7 / 7 64 位元 / Vista

/ Vista

64 位元，瀏覽器的版本是

IE8。

華擎网站：http://www.asrock.com/Feature/SmartView/index.asp

13、 華擎 XFast USB 可以提升 USB 存儲設備性能。性能可能因設備特性不同而

存在差异。

14、 華擎 XFast LAN 可提供更快的网絡訪問，包括以下諸多好處。网絡應用程

序优先級：您可以設置理想的應用程序优先級，并可以添加新程序。游戲

更少延遲：將在線游戰設置為較高的优先級，可降低游戰中的延遲。流量

定形：您可以在觀看 Youtube 高清視頻的同時進行文件下載。實時分析您

的數据：通過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數据流。

15、華擎 XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入的一項

®

新功能。它能充分利用 Windows

操作系統 32-bit CPU 無法使用的內存空

簡體中文

間。華擎 XFast RAM 可縮短之前訪問過的网站的加載時間，從而加快网絡

衝浪速度。此外，它還能提升 Adobe Photoshop 運行的速度高達五倍之多。

華擎 XFast RAM 的另一項优勢是它能減少訪問 SSD 或 HDD 的頻次，從而延

長它門的使用壽命。

195

ASRock H77 Pro4-M Motherboard

16、華擎 Crashless BIOS 能讓用戶安心地更新他們的 BIOS，而不用擔心發生

故障。如果在 BIOS 更新過程中斷電，華擎 Crashless BIOS 會在電源恢复

后自動完成 BIOS更新過程。請注意，BIOS 文件需存放在USB盤的根目錄中。

此功能只支持 USB2.0 端口。

17、 華擎開 / 關播放技術能讓用戶通過將便攜式音頻設備（如 M P3 播放机或移

動電話）連接到 P C 來享受美好的音頻体驗，即使 P C 處于關机狀態（或處

于ACPI S5模式）也沒關系！此主板還提供一條免費3.5mm 音頻線（選購），

确保用戶建立最方便的計算環境。

18、 當檢測到 CPU 過熱問題時，系統會自動關機。在您重新啟動系統之前，請

檢查主板上的 C PU 風扇是否正常運轉並拔出電源線，然后再將它插回。為

了提高散熱性，在安裝 PC 系統時請在 CPU 和散熱器之間涂一層導熱膠。

19、 組合散熱器選項 (C. C . O. ) 提供靈活的選項 , 讓您可使用三種不同的 C P U

散熱器類型 , 分別是 L G A775,L G A1155 與 L GA1156。請注意 : 並非所有的

775 和 1156 CPU 風扇都支持此功能。

®

®

20、Microsoft

Windows

XP / XP 64-bit 系統不支持華擎 XFast RAM。Mi-

®

®

TM

TM

crosoft

Windows

Vista

/ Vista

64-bit / XP / XP 64-bit 系統不

®

®

支持 Intel

智能連接技術和 Intel

USB 3.0 連接頭。

21、EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統

耗電量的規定。根據 E u P 的規定 , 一個完整系統在關機模式下的交流電總

消耗必須在 1.00W 以下。為滿足 Eu P 標準 , 您需要同時具備支持 Eu P 的主

®

板和支持 EuP 的電源供應器。根據 Intel

的建議 , 支持 EuP 的電源供應器

必須滿足在 100m A 電流消耗時 ,5V sb 電源效率高于 50%。有關支持 E uP 的

電源供應器選擇方面的更多細節 , 我們建議您諮詢電源供應器的製作商。

簡體中文

196

ASRock H77 Pro4-M Motherboard

1.3 跳線設置

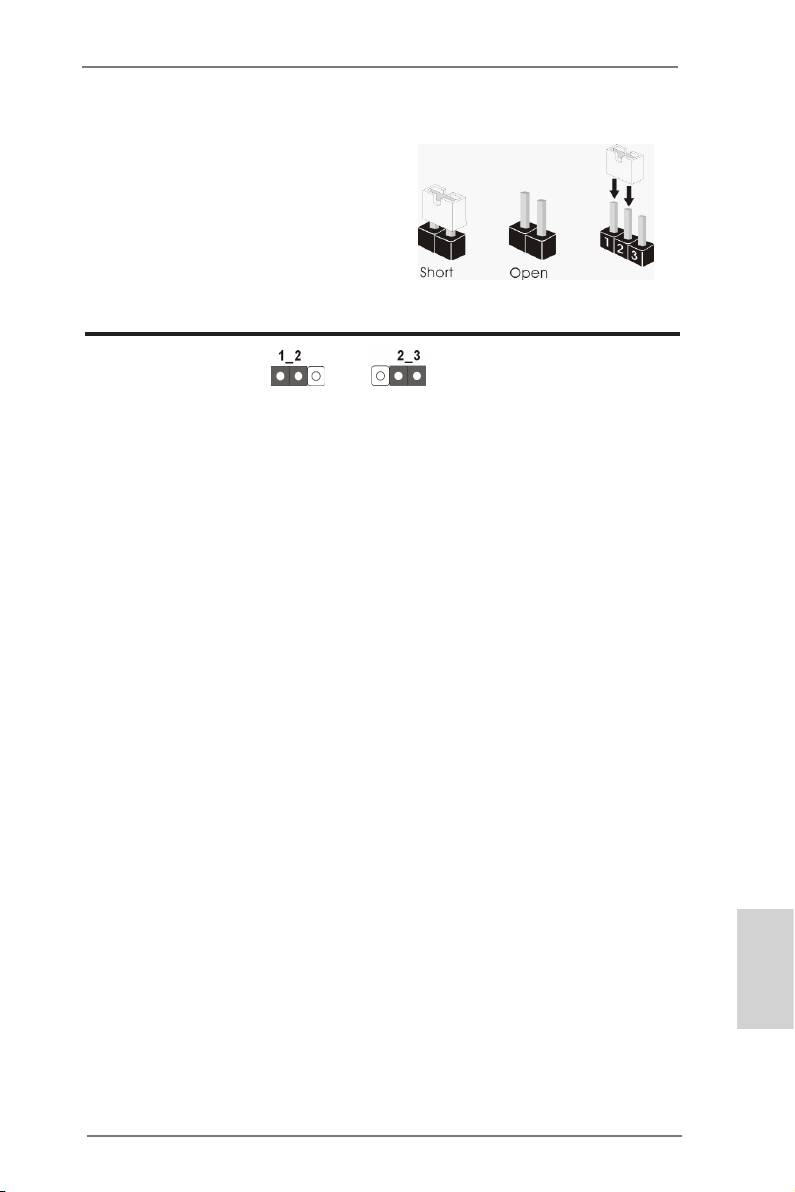

插圖所示的就是設置跳線的方法。當跳線

帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短

接”。如果針腳上沒有放置跳線帽 , 這個

跳線就是“開路”。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接”。

接腳 設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

( 見第 2 頁第 15 項 )

默認設置

清除 CMOS

注意：

C L R C M O S1 允 許 您 清 除 C M O S 中 的 數 据。 如 要 清 除 并 將 系 統 參 數 恢 复 至 默 認

設置，請關閉計算机，然后從電源插座上拔掉電源線。等待 15 秒后，使用跳

線帽將 C L R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 B I O S 后

立即 清除 C M O S。如果 需要在更新 B I O S 后立即清除 C M O S， 必須在執行 C M O S

清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、

日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。

簡體中文

197

ASRock H77 Pro4-M Motherboard

1.4 板載接頭和接口

板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將

跳線帽放置在接頭和接口上將會導致主板的永久性損壞！

Serial ATA2 接口 這裡有四組 Serial ATA2

(SATA2_2_3: 見第 2 頁第 14 項 )

(SATA2)接口支持Serial (SATA)

(SATA2_4: 見第 2 頁第 21 項 )

數據線作為內部儲存設置。目前

SATA2_3

SATA2_2

(SATA2_5: 見第 2 頁第 20 項 )

SATA2 界面理論上可提供高達

SATA2_4

3.0Gb/s 的數據傳輸速率。

SATA2_5

Serial ATA3 接口 這裡有四組 Serial ATA3

(SATA3_A0_A1: 見第 2 頁第 12 項 )

(SATA3)接口支持Serial (SATA)

(SATA3_0_1: 見第 2 頁第 13 項 )

數據線作為內部儲存設置。目前

SATA3 界面理論上可提供高達

6.0Gb/s 的數據傳輸速率。如果

后部 I/O 上的 eSATA3 端口已連

SATA3_1 SATA3_A1

SATA3_0 SATA3_A0

接，內部 SATA3_A1 將不起作用。

Serial ATA (SATA) SATA 數據線的任意一端均可連

數據線

( 選配 )

接 SATA/SATA2/SATA3 硬盤或者

主板上的 SATA2/SATA3 接口。

打印機端口接針 這是一個連接打印機端口的接口

AFD#

ERROR#

(25 針 LPT1)

，方便您連接打印機設備。

PINIT#

SLIN#

GND

( 見第 2 頁第 28 項 )

1

SPD7

SPD6

ACK#

SPD5

BUSY

SPD4

PE

SPD3

SLCT

SPD2

SPD1

SPD0

STB#

簡體中文

198

ASRock H77 Pro4-M Motherboard

USB 2.0 擴展接頭 除了位於 I/O 面板的四個默認

(9 針 USB_6_7)

USB 2.0 接口之外，這款主板有

( 見第 2 頁第 25 項 )

三組 USB 2.0 接針。這組 USB 2.0

接針可以支持兩個 USB 2.0 接

口。

(9 針 USB_8_9)

( 見第 2 頁第 24 項 )

(9 針 USB_10_11)

( 見第 2 頁第 23 項 )

USB 3.0 擴展接頭 除了位於 I/O 面板的兩個默認

(19 針 USB3_12_13)

USB 3.0 接口之外，這款主板有

( 見第 2 頁第 9 項 )

一組 USB 3.0 接針。這組 USB 3.0

接針可以支持兩個 USB 3.0 接

口。

紅外線模塊接頭 這個接頭支持一個選配的無線發

(5 針 IR1)

送和接受紅外線的模塊。

( 見第 2 頁第 19 項 )

消費類紅外線模塊接頭 此接口可以連接遙控器。

(4 針 CIR1)

( 見第 2 頁第 26 項 )

簡體中文

199

ASRock H77 Pro4-M Motherboard

U SB_PWR

P-9

P +9

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

U SB_PWR

P-11

P +11

GND

DUMMY

1

GND

P +10

P-10

U SB_PWR

前置音頻面板接頭 可以方便連接音頻設備。

GND

P RESENCE#

(9 針 HD_AUDIO1)

M IC_RET

OUT_RET

( 見第 2 頁第 33 項 )

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能 (Jack

Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我們提供的手冊

和機箱手冊上的使用說明安裝您的系統。2. 如果您使用 AC’97 音頻面板 , 請按

照下面的步驟將它安裝到前面板音頻接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到 AC’97 音頻面板。

E. 開啟前置麥克風。

®

在 Windows

XP / XP 64 位元操作系統中 :

選擇”Mixer”。選擇”Recorder”。接著點擊”FrontMic”。

®

TM

TM

在 Windows

7 / 7 64 位元 / Vista

/ Vista

64 位元操作系統中 :

在 Realtek 控制面板中點擊”FrontMic”。調節”Recording Volume”。

系統面板接頭 這個接頭提供數個系統前面板功

(9 針 PANEL1)

能。

( 見第 2 頁第 18 項 )

根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態指示燈

到這個排針。根據之前請注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。

RESET( 重啟開關 ):

連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可按下

重啟開關重新啟動電腦。

簡體中文

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系

統處于 S1/S3 待機模式時 , 此指示燈保持閃爍。當系統處于 S4 待機模式

或關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬盤活動指示燈 ):

連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 , 此指

示燈亮起。

200

ASRock H77 Pro4-M Motherboard

前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、重啟開

關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機箱前面板連接

到此排針時 , 請確認連接線與針腳上的說明相對應。

機箱喇叭接頭 請將機箱喇叭連接到這個接頭。

(4 針 SPEAKER1)

( 見第 2 頁第 16 項 )

電源指示燈連接排針 請將機箱電源指示燈連接到這一

(3 針 PLED1)

排針，以指示系統電源狀態。當

( 見第 2 頁第 17 項 )

系統正在運行時，LED 指示燈亮。

在 S1/S3 模式下，LED 指示燈會

不停閃爍。在 S3/S4 或 S5 模式

( 關機 ) 下，LED 指示燈會熄滅。

機箱 , 電源風扇接頭 請將風扇連接線接到這個接頭，

CHA_FAN_SPEED

(4 針 CHA_FAN1)

並讓黑線與接地的針腳相接。

+12V

FAN_SPEED_CONTROL

GND

( 見第 2 頁第 22 項 )

CHA_FAN1 和 CHA_FAN2 支持風扇

控制。

GND

(3 針 CHA_FAN2)

+ 12V

CHA_FAN_SPEED

( 見第 2 頁第 35 項 )

(3 針 PWR_FAN1)

( 見第 2 頁第 2 項 )

CPU 風扇接頭 請將 CPU 風扇連接線接到這個接

FAN_S PEED_CONTROL

CPU_FAN_SPEED

(4 針 CPU_FAN1)

頭，讓黑線與接地的針腳相接。

+ 12V

GND

( 見第 2 頁第 3 項 )

1 2 3 4

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

Pin 1-3 連接

3-Pin 風扇的安裝

簡體中文

201

ASRock H77 Pro4-M Motherboard
