ASRock FM2A75M-ITX: 1. Giriş
1. Giriş : ASRock FM2A75M-ITX
1. Giriş
ASRock’ın kesintisiz titiz kalite denetimi altında üretilen güvenilir bir anakart olan
ASRock FM2A75M-ITX anakartını satın aldığınız için teşekkür ederiz. ASRock’ın
kalite ve dayanıklılık konusundaki kararlılığına uygun güçlü tasarımıyla mükemmel
bir performans sunar.
Bu Hızlı Takma Kılavuzu anakarta giriş ve adım adım takma kılavuzu içerir. Anakart
hakkında daha ayrıntılı bilgiyi Destek CD’sinde sunulan kullanıcı kılavuzunda bula-
bilirsiniz.
Anakart özellikleri ve BIOS yazılımı güncelleştirilebileceğinden bu kılavuzun içeriği
önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumun
-da, güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde
sunulur. En son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde
bulabilirsiniz. ASRock web sitesi http://www.asrock.com
Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler
için lütfen web sitemizi ziyaret edin.
www.asrock.com/support/index.asp
1.1 Paket İçindekiler
ASRock FM2A75M-ITX Anakart (Mini-ITX Form Faktörü)
ASRock FM2A75M-ITX Hızlı Takma Kılavuzu
ASRock FM2A75M-ITX Destek CD’si
2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)
1 x G/Ç Panel Kalkanı
ASRock Size Şunu Hatırlatır...
®
TM
TM
Windows
8 / 8 64-bit / 7 / 7 64-bit / Vista
/ Vista
64-bit ile daha iyi
performans elde etmek için, Depolama Konfigürasyonundaki BIOS
seçeneğini AHCI moduna ayarlamanız tavsiye edilir. BIOS ayarı
için, ayrıntıları öğrenmek üzere lütfen destek CD'mizdeki "Kullanıcı
Kılavuzu"na bakın.
Türkçe
87
ASRock FM2A75M-ITX Motherboard
1.2 Özellikler
Platform - Mini-ITX Form Faktörü
- Tüm Katı Kapasitör tasarımı
CPU - Yuva Tipi FM2 100W İşlemcileri destekler
TM
- AMD’nin Cool ‘n’ Quiet
Teknolojisini Destekler
- UMI-Bağlantısı GEN2
Yonga seti - AMD A75 FCH (Hudson-D3)
Bellek - Çift Kanallı DDR3 Belleği Teknolojisi
- 2 x DDR3 DIMM yuva
- DDR3 2600+(OC)/2400(OC)/2133(OC)/1866/1600/1333/1066/
800 ECC
olmayan, ara belleksiz bellek
- Sistem belleğinin maks. kapasitesi: 32 GB
®
- Intel
Extreme Bellek Prolini (XMP)1.3/1.2 destekler
- AMD Bellek Prolini (AMP) destekler
Genişletme - 1 x PCI Express 2.0 x16 yuva
Yuvası - AMD Dual Graphics’i destekler
Grakler - AMD Radeon HD 7000 grak
- DirectX 11, Pixel Shader 5.0
- Maks. paylaюэlan bellek 2GB
- Çift VGA Çıkış: desteği HDMI ve bağımsız görüntü
denetleyiciler tarafından D-Sub bağlantı noktaları
- 60Hz’de 1920x1200’e kadar maks. зцzьnьrlьkle HDMI 1.4a
Teknolojisini destekler
- 60Hz’de 1920x1600’ya kadar maks. зцzьnьrlьkle D-Sub’э
destekler
- Auto Lip Sync, Deep Color (12bpc), HDMI ile xvYCC ve
HBR’yi (Yьksek Bit Hэzlэ Ses) destekler (Uyumlu HDMI
monitцr gerekir)
- HDMI 1.4a bulunan Blu-Ray stereoskopik 3D’yi
desteklemektedir
TM
- AMD Steady Video
2.0’yu destekler: Ev/çevrimiçi videoda
otomatik titreşim azaltma için yeni video işleme sonrası özelliği
Türkçe
- HDMI portlarэyla HDCP iюlevini destekler
- HDMI portlarэyla Tam HD 1080p Blu-ray (BD) / HD-DVD
oynatэmэnэ destekler
Ses - İçerik Korumalı (Realtek ALC892 Ses Codec’i) 7,1 Kanal HD
Ses
- Premium Blu-ray ses desteği
TM
- THX TruStudio
desteği
88
ASRock FM2A75M-ITX Motherboard
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/sn
- Realtek RTL8111E
- LAN’da Uyan özelliğini destekler
- LAN Kablo Algılama’yı destekler
- Enerji Verimli Ethernet 802.3az desteği
- PXE’yi destekler
Arka Panel G/З Paneli
G/З - 1 x PS/2 Klavye Portu
- 1 x D-Sub Portu
- 1 x HDMI Portu
- 1 x Optik SPDIF Çıkışı Portu
- 4 x Kullanıma Hazır USB 2.0 Portu
- 1 x eSATA3 Portu
- 2 x Kullanıma Hazır USB 3.0 Portu
- 1 x RJ-45 LAN Portu, LED’li (AKT/LЭNK LED’i ve HIZ LED)
- HD Ses Jakı: Arka Hoparlör/Orta/Bas/Hat Girişi/Ön Hoparlör/
Mikrofon
SATA3 - 4 x SATA3 6,0Gb/sn konektör, donanım RAID (RAID 0,
RAID 1 ve RAID 10), NCQ, AHCI ve “Sistem Aзэkken Bileюen
Takma” işlevlerini
USB 3.0 - 2 x Arka USB 3.0 bağlantı noktası, 5Gb/s’ye kadar USB
1.1/2.0/3.0
- 1 x Ön USB 3.0 bağlantısı (2 USB 3.0 bağlantı noktasını
destekler), 5Gb/s’ye kadar USB 1.1/2.0/3.0
Konektör - 4 x SATA3 6.0 Gb/sn konektör
- 1 x Kullanıcı Kızılötesi Modül Bağlantısı
- 1 x HDMI_SPDIF şi
- 1 x Kasaya Yetkisiz Erişim şi
- 2 x Conector do ventilador da CPU (1 x 4 pinos, 1 x 3 pinos)
- 1 x Conector do ventilador da chassis (4 pinos)
- 24 pin ATX güç konektörü
- 4 pin 12V güç konektörü
- Ön panel ses konektörü
- 2 x USB 2.0 ş (4 USB 2.0 portu destekler)
- 1 x USB 3.0 ş (2 USB 3.0 portu destekler)
BIOS Özelliği - 64 Mb AMI BIOS
- GUI destekli AMI UEFI Geçerli BIOS
Türkçe
- “Tak Çalıştır”ı destekler
- ACPI 1.1 Uyumlu Uyandırma Olayları
- Jumpersız ayarlamayı destekler
- AMBIOS 2.3.1 Desteği
89
ASRock FM2A75M-ITX Motherboard
- DRAM, APU PCIE VDDP, SB, CPU ve CPU NB/GFX Voltaj
Çoklu ayarı
Destek CD’si - Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı (Deneme
Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü,
Google Chrome Browser ve Toolbar
Donanım - CPU Sıcaklık Duyarlılığı
Monitör - Kasa Sıcaklık Duyarlılığı
- CPU Fan Takometresi
- Kasa Fan Takometresi
- CPU Sessiz Fanı
- CPU/Kasa Fan Çoklu-Hız Kontrolü
- KASA AÇIK algılaması
- Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore
®
®
TM
TM
İS - Microsoft
Windows
8 / 8 64-bit / 7 / 7 64-bit / Vista
/ Vista
64-bit uyumlu
Sertikalar - FCC, CE, WHQL
- ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli)
* Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com
Türkçe
90
ASRock FM2A75M-ITX Motherboard
1.3 Jumper'ların Ayarı
Şekilde jumper'ların nasıl ayarlandıkları
gösterilmektedir. Jumper kapağı pinler üzerine
yerleştirildiğinde jumper "Kapalı" dır. Jumper
kapağı pinler üzerindeyken jumper "Açık" tır.
Şekilde pin1 ve pin2'si "Kapalı" olan jumper
kapağı bu 2 pine yerleştirilmiş 3-pinli jumper
gösterilmektedir.
Jumper Ayar
CMOS’u temizleme
(CLRCMOS1, 3-pinli jumper)
(bkz. s.2 No. 23)
Clear CMOSDefault
Not:
CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem
parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı
kapatın ve güç kablosunun şini güç kaynağından çekin. 15 saniye bekledikten
sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası
kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin.
BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse,
ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini
gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı
varsayılan proli, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında
temizleneceğini lütfen aklınızda bulundurunuz.
CMOS’u temizlerseniz, kasa açma algılanabilir. Lütfen “Temizleme
Durumu” BIOS seçeneğini önceki kasaya yetkisiz erişim durumunun
kaydı için ayarlayın.
Türkçe
91
ASRock FM2A75M-ITX Motherboard
1.4 Yerleşik Fişler ve Konektörler
Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve
konektörlerin üzerine jumper kapakları YERLEŞTİRMEYİN.
Fişlerin ve konektörlerin üzerine jumper kapakları yerleştirmek
anakartın kalıcı olarak zarar görmesine neden olabilir!

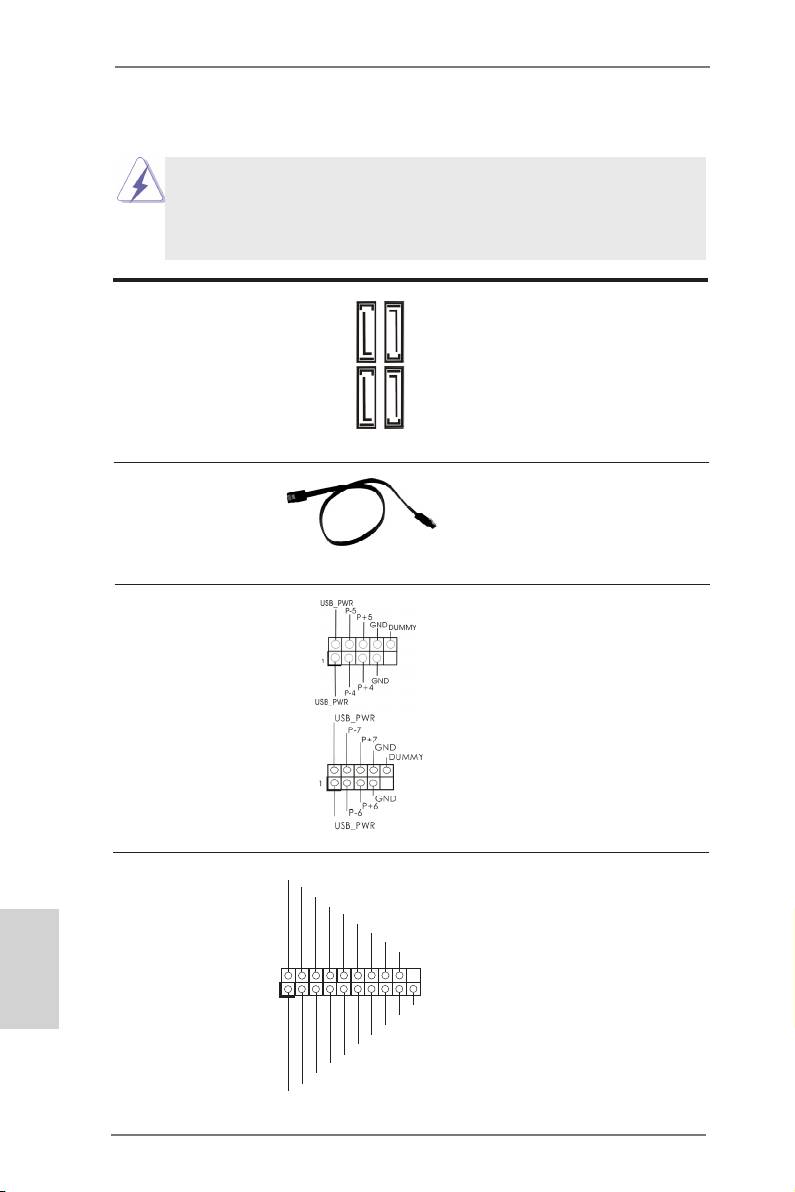

Seri ATA3 Konektörler Bu dört Seri ATA3 (SATA3)
(SATA3_1: bkz. s.2, No. 14)
konektör, dahili depolama
(SATA3_2: bkz. s.2, No. 15)
cihazları için SATA veri
(SATA3_3: bkz. s.2, No. 12)
kablolarını destekler. Geçerli
(SATA3_4: bkz. s.2, No. 13)
SATA3 arayüzü 6,0 Gb/sn veri
aktarım hızına izin verir.
SATA3_2 SATA3_4
SATA3_1 SATA3_3
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA3 sabit diskine veya
(İsteğe bağlı)
anakarttaki SATA3 konektörüne
bağlanabilir.
USB 2.0 Fişleri G/Ç panelindeki varsayılan dört
(9-pinli USB_45)
USB 2.0 portundan başka, bu
(bkz. s.2 No. 9)
anakartta iki USB 2.0 şi
bulunur. Her USB 2.0 şi iki
USB 2.0 portunu destekler.
(9-pinli USB_67)
(bkz. s.2 No. 10)
Türkçe
1
92
ASRock FM2A75M-ITX Motherboard
ID
USB 3.0 Fişleri I/O panelinde bulunan iki adet
IntA_P_D+
IntA_P_D-
(19-pinli USB3_0_1)
GND
varsayılan USB 3.0 bağlantı
IntA_P_SSTX+
IntA_P_SSTX-
(bkz. s.2 No. 19)
noktasının yanı sıra, bu ana
GND
IntA_P_SSRX+
IntA_P_SSRX-
kart üzerinde bir adet USB 3.0
Vbus
bağlantısı bulunur. Bu USB 3.0
bağlantısı iki adet USB 3.0
Vbus
bağlantı noktasını
IntA_P_SSRX-
IntA_P_SSRX+
destekleyebilir.
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
Kullanıcı Kızılötesi Modül Bağlantısı Bu ş, uzaktan kumanda alıcısı
(4-pinli CIR1)
destekler.
(bkz. s.2 No. 11)
Ön Panel Ses Fişi Bu, panel ses kablosu için
GND
P RESENCE#
(9-pinli HD_SES1)
M IC_RET
uygun bağlantı sağlayan ve
OUT_RET
(bkz. s.2 No. 21)
ses cihazlarını kontrol
etmeyi sağlayan bir arayüzdür.
1
O UT2_L
J _SENSE
O UT2_R
M IC2_R
M IC2_L
1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel
kablosunun HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen
sisteminizi yüklemek için kılavuzumuzdaki ve kasa kılavuzundaki
talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses şine aşağıdaki gibi
takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Ground’u (GND) Ground’a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses
paneli için bağlamanız gerekmez.
E. Ön mikrofonu etkinleştirmek için
®
TM
TM
Windows
8 / 8 64-bit / 7 / 7 64-bit / Vista
/ Vista
64-bit İS için:
Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt Ses
Seviyesi”ni ayarlayın.
Sistem Paneli Fişi Bu ş, birçok sistem ön paneli
(9-pinli PANEL1)
işlevini barındırır.
(bkz. s.2 No. 8)
Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu
göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın.
Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.
PWRBTN (Güç Anahtarı):
Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını
Türkçe
kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.
RESET (Sıfırlama Anahtarı):
Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar
donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,
bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.
93
ASRock FM2A75M-ITX Motherboard
PLED (Sistem Gücü LED’i):
Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem
çalışırken LED yanar. Sistem S1 uyku modunda iken LED yanıp sön
meye devam eder. Sistem S3/S4 uyku modunda veya kapalı (S5) iken
LED söner.
HDLED (Sabit Disk Çalışma LED’i):
Kasa üzerindeki sabit disk çalışma LED'ini ön panele bağlayın. Sabit disk
veri okurken veya yazarken LED yanar.
Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel
modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,
sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel
modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin
atamalarının doğru biçimde eşleştirildiğinden emin olun.
Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu şe
(4-pinli SPEAKER1)
bağlayın.
(bkz. s.2 No. 4)
Kasa Fan Konektörü Lütfen kasa fan kablolarını
GND
(4-pinli CHA_FAN1)
fanına bu konektöre bağlayın
+12V
CHA_FAN_SPEED
(bkz. s.2 No. 6)
ve siyah kabloyu toprak pinine
FAN_SPEED_CONTROL
bağlayın.
CPU Fan Konektörü Lütfen fan kablolarını CPU
FAN_S PEED_CONTROL
CPU_FAN_SPEED
(4-pinli CPU_FAN1)
fanına bu konektöre bağlayın
+ 12V
(bkz. s.2 No. 1)
GND
ve siyah kabloyu toprak pinine
bağlayın.
1 2 3 4
Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU
fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.
3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı
planlıyorsanız, lütfen Pin 1-3'e bağlayın.
Pin 1-3 Bağlı
Türkçe
3-Pinli Fanı Takma
(3-pinli CPU_FAN2)
GND
+ 12V
(bkz. s.2 No. 2)
CPU_FAN_SPEED
94
ASRock FM2A75M-ITX Motherboard
ATX Güç Konektörü Lütfen bir ATX güç kaynağını
24 13
(24-pinli ATXPWR1)
bu konektöre bağlayın.
(bkz. s.2 No. 3)
12 1
Bu anakart 24-pinli ATX güç konektörü sağlasa da geleneksel bir 20-pinli ATX
güç kaynağı bağlarsanız da çalışabilir. 20-pinli ATX güç kaynağını kullanmak
için, lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.
24 13
20-Pinli ATX Güç Kaynağını Takma
12 1
ATX 12V Güç Konektörü Lütfen bir ATX 12V güç
(4-pinli ATX12V1)
kaynağını bu konektöre
(bkz. s.2 No. 20)
bağlayın.
HDMI_SPDIF Fişi HDMI_SPDIF şi, SPDIF ses
1
(2-pinli HDMI_SPDIF1)
çıkışını HDMI VGA kartına
GND
SPDIFOUT
(bkz. s.2 No. 22)
sağlar, sistemin HDMI Dijital
TV/projektör/LCD cihazlarını
bağlamasına izin verir. Lütfen
HDMI VGA kartının
HDMI_SPDIF konektörünü bu
şe bağlayın.
Kasaya Yetkisiz Erişim Fişi Bu anakart, kasa kapağının
1
(2-pinli CI1)
çıkarılıp çıkarılmadığını
GND
(bkz. s.2 No. 25)
algılayan KASA AÇIK algılama
Signal
özelliğini destekler. Bu özellik,
kasaya yetkisiz erişim
tasarımına sahip bir kasa
gerektirir.
Türkçe
95
ASRock FM2A75M-ITX Motherboard
Оглавление
- Motherboard Layout
- I/O Panel
- 1. Introduction
- 2. Installation
- 3. BIOS Information
- 1. Einführung
- 2. BIOS-Information
- 1. Introduction
- 2. Informations sur le BIOS
- 1. Introduzione
- 2. Informazioni sul BIOS
- 1. Introducción
- 2. BIOS Información
- 1. Введение
- 2. Информация о BIOS
- 1. Introdução
- 2. Informações da BIOS
- 1. Giriş
- 2. BIOS Bilgileri
- 1. 제품소개
- 2. 시스템 바이오스 정보
- 1. 主板簡介
- 2. BIOS 信息
- 1. 主機板簡介
- 2. BIOS 訊息
- 1. Penjelasan
- Installing OS on a HDD Larger Than 2TB
