FEATURES

SHARP’s Original Air Disinfecting Technology.

Plasmacluster HD helps to improve the air quality by inactivating

airborne mold

*1

, viruses

*2

, allergens

*3

, and adhering odor

.

Release Plasmacluster Ions.

1

Plasmacluster Ions are the

same positive and negative

ions  found  in  nature. The

ions  are  surrounded  by

water  molecules,  and  are

released into the air.

2

Attack Airborne microbes.

The  ions  form  hydroxide

radicals    that    are    highly

oxidizing  only  when  they

adhere  to  the  surfaces  of

mold  and  viruses.  They

i n s t a n t l y   r e m o v e   t h e

hydrogen from the surface

proteins,  breaking  them

down.

3

Return to the air as water.

The hydroxide (OH) radicals

combine with hydrogen (H)

to form water (H

2

O) which

returns to the air.

Testing and verification Organization.

*1 Ishikawa Health Service Association.

*2 Retroscreen Virology, Ltd, UK.

*3 Hiroshima University.

*4 Japan Spinners Inspecting Foundation.

GLP

*5

-compliant test facilities have gathered highly

reliable safety data on Sharp's Plasmacluster

technology.

•Skin irritation/corrosion test

•Eye irritation/corrosion test

•Inhalation toxicity test (lung tissue genetic impact assessment)

Tested by: Mitsubishi Chemical Safety Institute

*5 GLP(Good Laboratory Practice) is a system of

management  controls  for  test  facilities  and  test

procedures  designed  to  ensure  the  reliability  of

chemical safety assessment tests.

Hydroxide (OH) radical

Protein

Hydrogen(H)

water (H

2

O)

A20E.Jan.indd   2

09.9.24   11:35:30 AM

日本語

日本語

お買いあげいただき、まことにありがとうございました。

この取扱説明書をよくお読みのうえ、正しくお使いください。

この取扱説明書は、いつでも見ることができる所に必ず保存してください。

J-1

もくじ

安全上のご注意

 ........................................................

J-2

• 警　告

 ...................................................................................J-2

• 注　意

 ...................................................................................J-2

• ご使用前の準備

 .....................................................................J-2

各部のなまえ

 ...........................................................

J-3

• 操作部／表示部

 .....................................................................J-3

• 操作ふたのネジ止めについて

 ...............................................J-3

設置場所

 ................................................................................J-4

付属部品

 ................................................................................J-4

設置のしかた

 ........................................................................J-5

運転のしかた

 ........................................................................J-6

お手入れ

 ................................................................................J-7

• 本　体

 ...................................................................................J-7

• フィルター

 ............................................................................J-7

プラズマクラスターイオン発生ユニットの交換

 ..........J-8

交換方法

 ................................................................................J-9

仕　様

 ..................................................................................J-11

故障かな？

 ..........................................................................J-12

•

この商品は安定して高濃度プラズマクラスターイオンを放出するた

めに、定期的

※

にプラズマクラスターイオン発生ユニットを交換し

ていただく必要があります。

※総運転時間約 17,500 時間 (1 日 24 時間運転した場合、約 2 年間 )

です。約 19,000 時間 ( 約 2 年 2 カ月 ) 経過すると、運転が停止

します。

A20E.Jan.indd   3

09.9.24   11:35:30 AM

J-2

安全上のご注意

必ずお守りください。

警　告

 :

火災や感電、けがを防ぐ

• ご使用前にお読みください。

お使いになる人や他の人への危害、財産への損害を防止するため、お守りいただくこ

とを説明しています。

■表示を無視して、誤った取り扱いをすることによって生じる内容を次のように区分

しています。

警  告

禁  止

｢ 死亡または重傷を負うおそ

れがある ｣ 内容です。

｢ けがや財産に損害を受ける

おそれがある ｣ 内容です。

してはいけない

｢ 禁止 ｣

内容です。

必ずしなければいけない

｢ 強制 ｣

内容です。

ご使用前の準備

• プラズマクラスターイオン発生機の近くでは、シリコーンを配合した化粧品などは使

わない。

• 乳幼児の手の届く範囲では使用しない。

• 交流 220-240V 以外では使わない。

• 電源コード・差込プラグが傷んだり、コンセントの差し込みがゆるいときは使用しな

い。

• 電源コードを傷付けたり、無理に曲げたり、引っ張ったり、束ねたり、重い物を乗せ

たり、加工したりしない。

• 濡れた手で抜き差ししない。

• 改造はしない。修理技術者以外の人は、ユニット交換以外の分解や修理をしない。

• お手入れ時に塩素系・酸素系の洗剤を使用しない。

• 次の場所では使用しない。

・ほこりや湿気の多い場所。

  　・理・美容院、クリーニング店などスプレーや化学薬品を使う場所。

• 差込ブラグのほこりなどは、定期的に取り除く。

• 差込ブラグは、コンセントの奥までしっかり差し込む。

注　意

 :

漏電やけがを防ぎ、家財を守る

●テレビ・ラジオ・電波時計などから 2m 以上離してください。

A20E.Jan.indd   4

09.9.24   11:35:31 AM

日本語

J-3

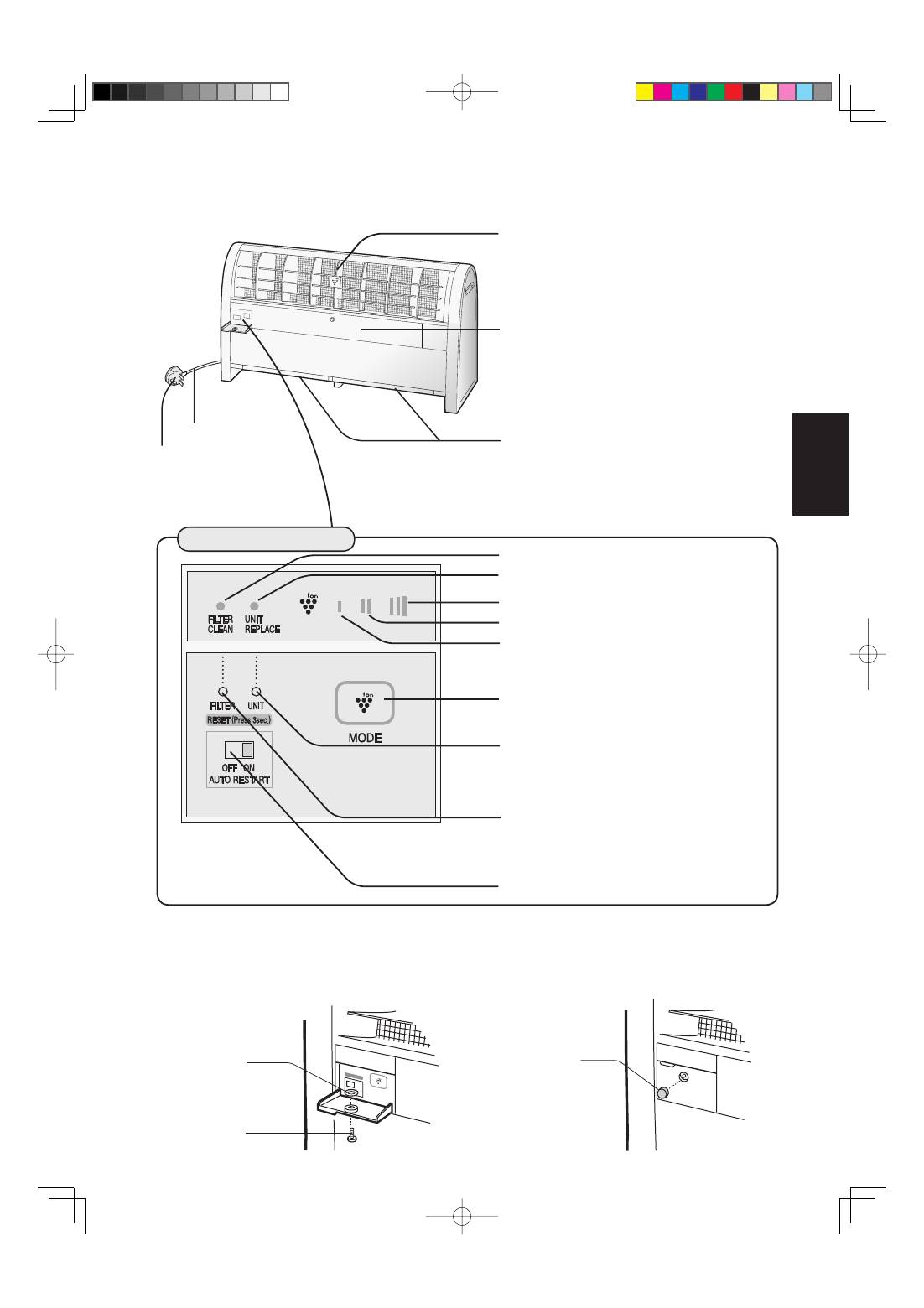

各部のなまえ

ルーバー

( 吹出口 )

高濃度のプラズマクラスターイオンが前方に放

出されます。

( 本体の前には何も置かないでください )

プラズマクラスターイオン発生

ユニット部

( 内部 )

ユニット交換時にふたを開けて交換します。そ

れ以外のときは開けないでください。

フィルター

( 吸込口 )

電源コード

差込プラグ

フィルターお手入れランプ

( 黄 )

風量 ｢ 強 ｣ ランプ

( 青 )

風量 ｢ 中 ｣ ランプ

( 青 )

風量 ｢ 弱 ｣ ランプ

( 青 )

運転切換ボタン

フィルター交換ボタン

ユニット交換ランプ

( 赤 )

操作部／表示部

プラズマクラスターイオン発生ユニット

交換時に使用します。それ以外のときは

押さないでください。

フィルターリセットボタン

お手入れ後、差込プラグをコンセントに

差し込み、フィルターリセットボタンを

3 秒以上押します。

ブレーカー連動切換スイッチ

操作ふたのネジ止めについて

必要に応じて付属のネジとワッシャーで操作ふたをネジ止めし、ネジカバーを取り付けます。

ワッシャー

ネジ

ネジカバー

A20E.Jan.indd   5

09.9.24   11:35:31 AM

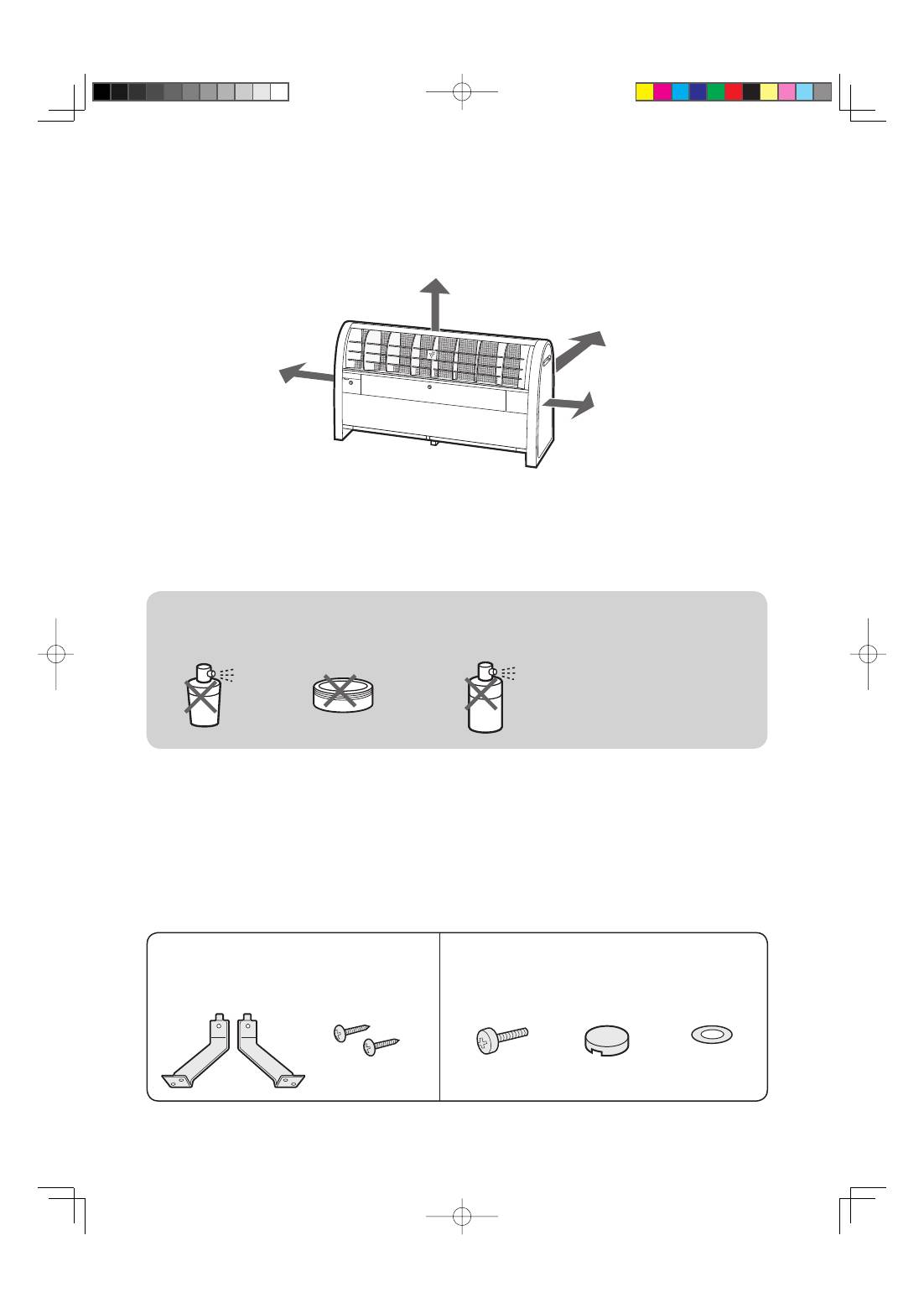

設置場所

J-4

60cm 以上

6cm 以上

60cm 以上

ご使用前の準備

本体をお部屋の水平な場所に置く。

必ず安定した平らな台の上に置いてください。

60cm 以上

差込プラグをコンセントに差し込む

。

プラズマクラスターイオン発生機の近くでは、シリコーンを配合した化粧品などは使わない。

シリコーン配合商品には、次のようなものがあります。

スプレー

ワックス

殺虫剤

静電気防止剤、防水スプレー、つや

出し剤ガラスクリーナー、化学ぞう

きんなど

付属部品

転倒防止キット

取付金具 (2 個 )

取付ネジ (2 本 )

( 製品への取り付け用 )

操作ふた固定ネジキット

ネジ (1 本 ) ネジカバー (1 個 ) ワッシャー (1 個 )

A20E.Jan.indd   6

09.9.24   11:35:32 AM

日本語

180mm

以上

壁

552mm (IG-A20E)

898mm (IG-A40E)

J-5

設置のしかた

色付きネジをはずす

1 2

側板を持ち上げてはずす

3

本体をアンカーボルトによって床に固定する場合

アンカーボルトの位置を決め、床

に固定してください。

アンカーボルトの高さは

25mm 以 下、 直 径 は

8mm 以下

ナット

アンカーボルト

ワッシャーとナットをしっかりと

締めてください。

本体を取付金具によって壁に固定する場合

取付ネジで取付金具を固定してください。

( 左右 2 カ所 )

付属部品として取付金具と取付ネジが入って

います。

しっかりと締めてください。

壁の材質によっては締まらない場合がありま

す。

側板を取り付け、色付きネジを締め

てください

右後方

28mm

28mm

取付ネジ

取付ネジ

取付金具 ( 右側 )

取付金具 ( 左側 )

左後方

壁側

1

2

側板

4

アンカーボルト

ワッシャー

A20E.Jan.indd   7

09.9.24   11:35:33 AM

J-6

運転のしかた

ここでは IG-A40E を元に説明しています。

IG-A20E も同じです。

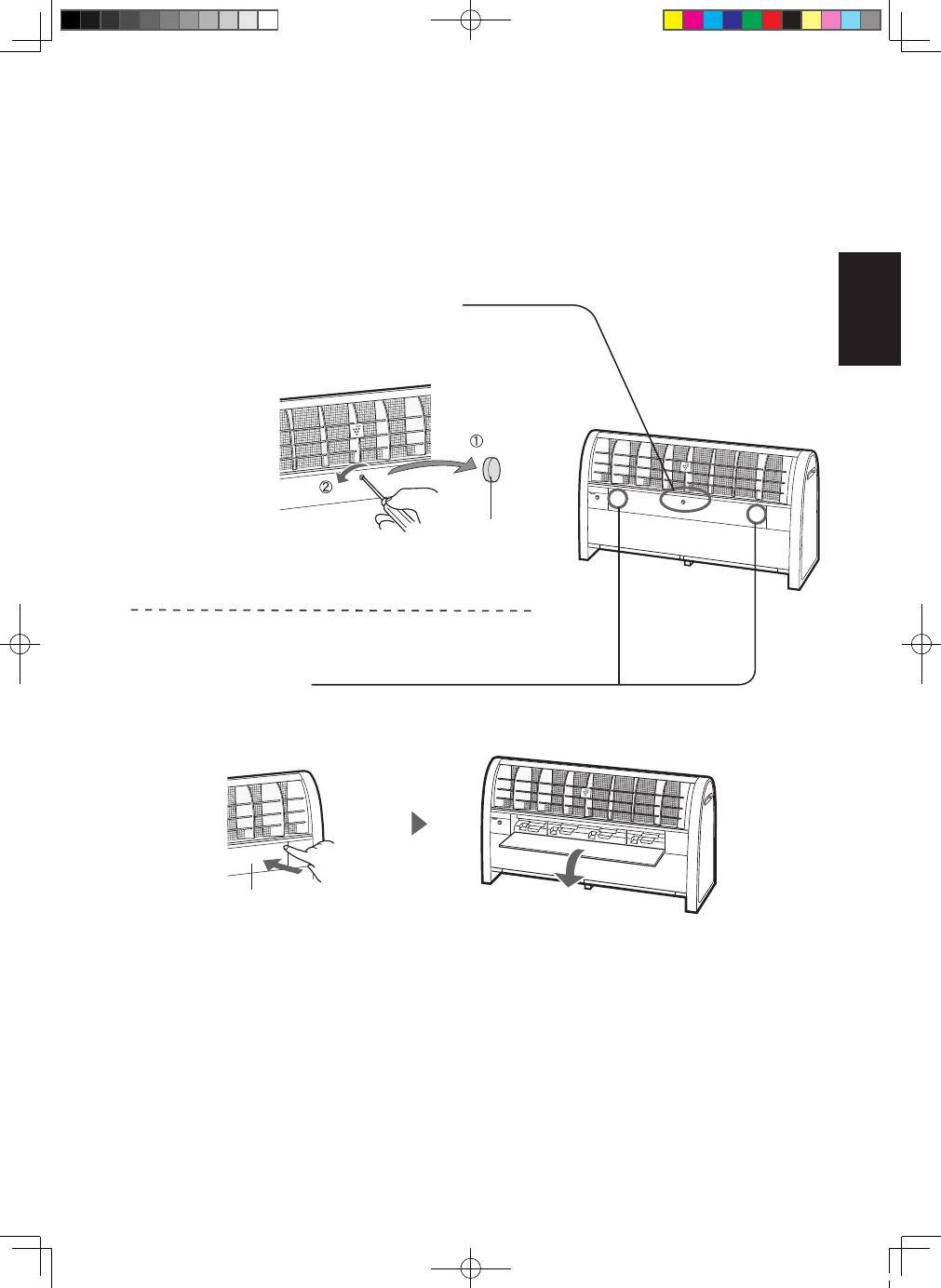

操作ふたを開ける

設置時に ｢ 操作ふた固定ネジキット ｣ で固定されている場

合があります。そのときは、ネジカバーとネジをはずして

から、操作ふたを開けてください。

操作ふたのネジ止めについて

必要に応じて付属のネジとワッシャーで操作ふたをネジ止

めし、ネジカバーを取り付けます。

操作フタ

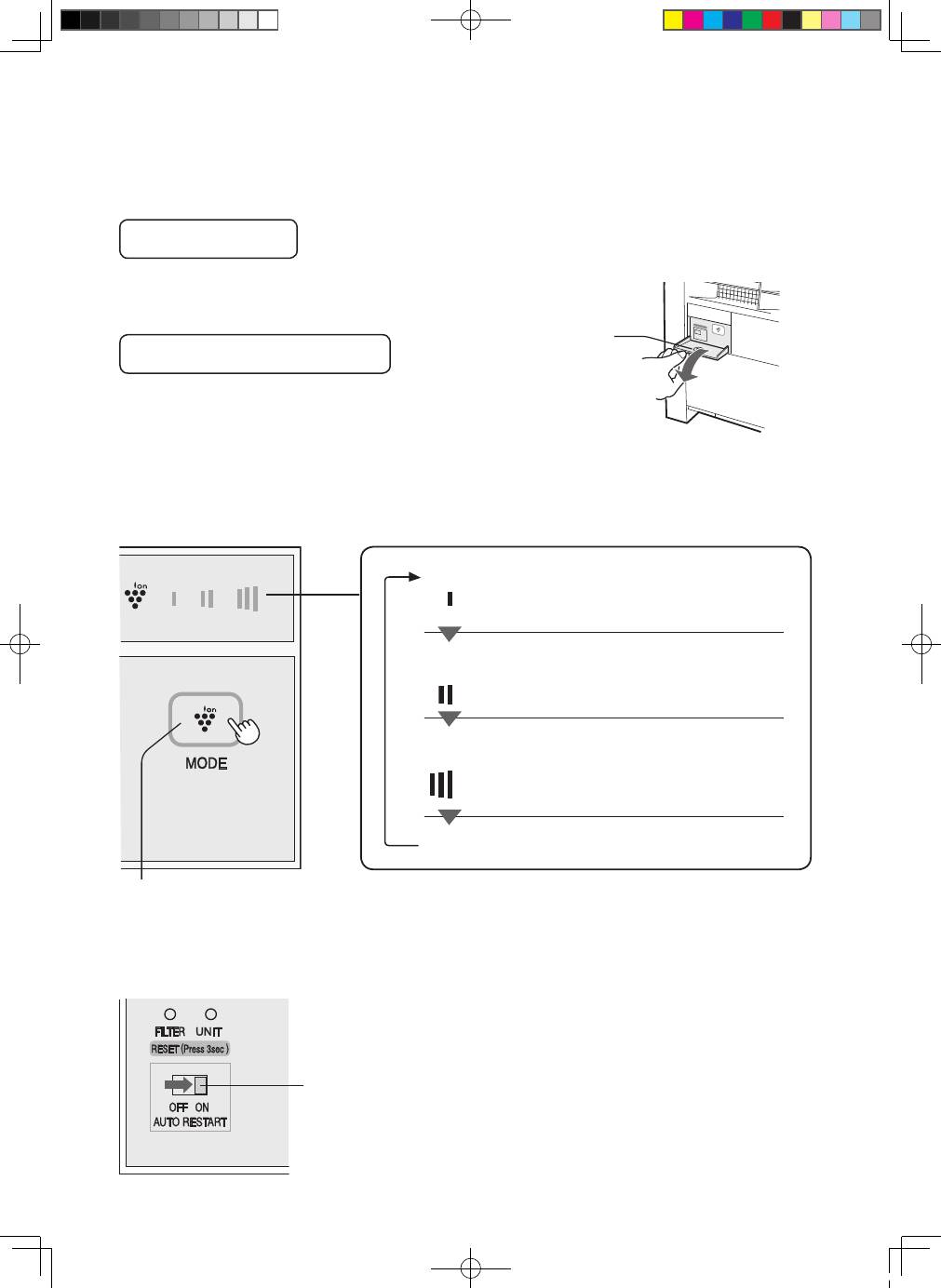

運転の切り換え

風量 ｢ 弱 」

静かに運転したいとき

風量 ｢ 弱 ｣ で、運転音を抑えて高濃度プ

ラズマクラスターイオンを放出します。

風量 ｢ 中 」

中程度の風量で運転したいとき

風量 ｢ 弱 ｣ と風量 ｢ 強 ｣ の間の濃度のプ

ラズマクラスターイオンを放出します。

風量 ｢ 強 」

強めの風量で運転したいとき

風量 ｢ 強 ｣ でプラズマクラスターイオ

ンの濃度をさらに増やし、プラズマク

ラスターイオンの効果を高めます。

｢ 切 ( 消灯 )」

運転切換ボタン

運転「切」

ブレーカー連動スイッチを ｢ 入 ｣ にしておくと、

運転中に差込プラグが抜けたりブレーカーが落

ちたときでも、通電を再開すれば直前の運転

モードで再開します。

ブレーカー連動

スイッチ

ブレーカー連動

A20E.Jan.indd   8

09.9.24   11:35:34 AM

日本語

J-7

お手入れ

お手入れのときは必ず差込プラグをコンセントから抜いてください。

( 感電やけがの原因 )

本　体

1 カ月に 1 度程度

柔らかい布で拭き取る。

<

汚れが落ちにくいとき

>

台所用合成洗剤を薄めた液に浸した布を固くしぼって、

拭いてください。その後、洗剤が残らないように、よ

く拭き取ってください。

フィルター

運転「切」

警　告

フィルター

•

フィルターお手入れランプは、運転時間約 720 時間 (1 日 24 時間運転した場合、約 1 カ月間 )

経過したときに点灯してお手入れのお知らせをします。

•

本体底のフィルターを引き出して掃除機で吸い取ります。

IG-A20E は 1 カ所、IG-A40E は 2 カ所

•

使用状況、環境によりフィルターの汚れがひどいときはこまめにお手入れしてください。

　1 週間に 1 度お手入れされることをおすすめします。

　→

お手入れ後は、フィルターお手入れランプが点灯していなくても必ずフィルターリセットボタン

を押してください。( ピッと音がします )

•

フィルターは使い捨てではありません。ときどき、清掃してください。

A20E.Jan.indd   9

09.9.24   11:35:34 AM

J-8

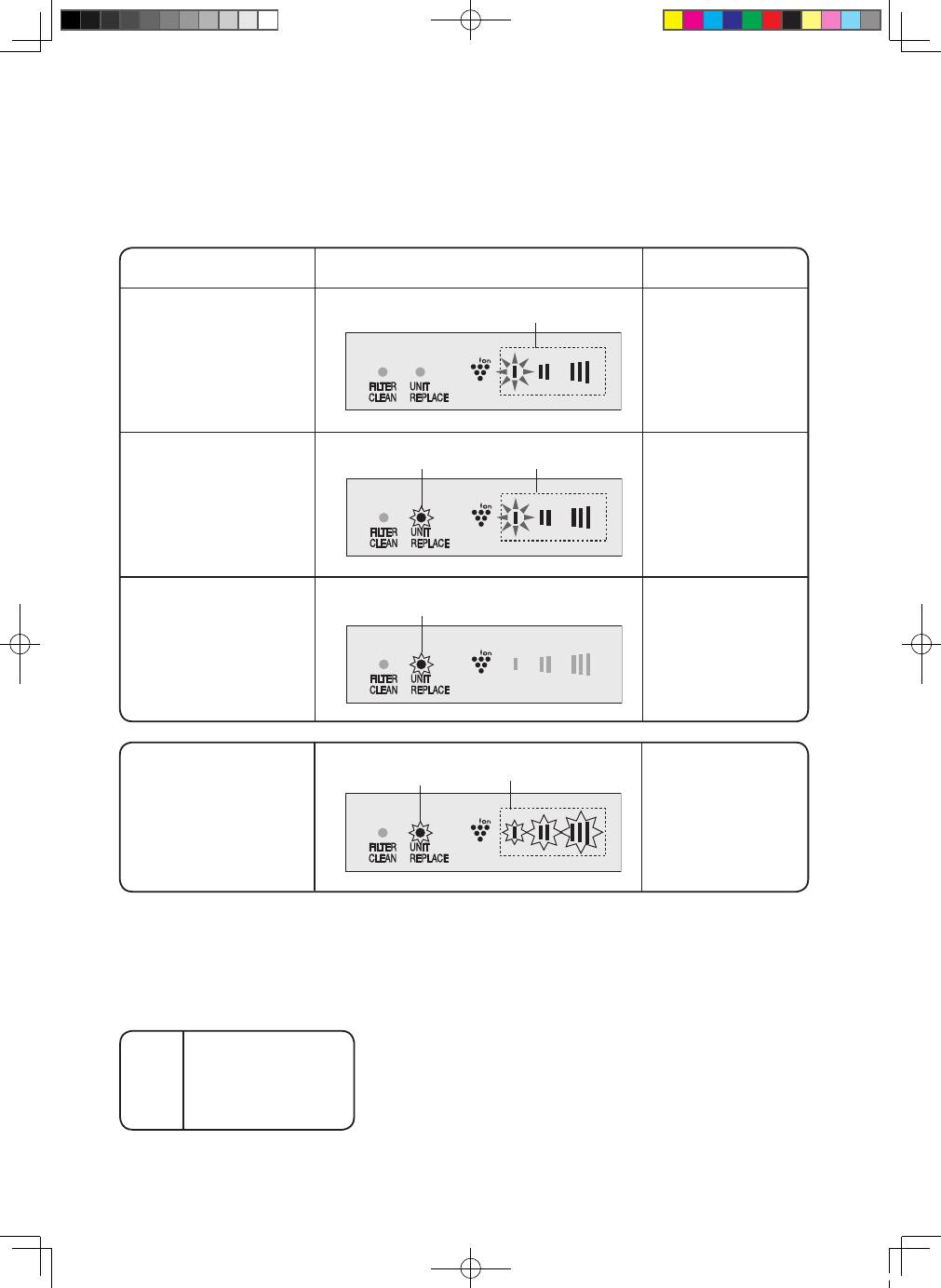

プラズマクラスター発生ユニットの交換

この商品は安定して高濃度プラズマクラスターイオンを放出するために、定期的にプラズマ

クラスター発生ユニットを交換していただく必要があります。

交換時期をユニット交換ランプでお知らせしますので、交換してください。

運転時間

使い始め

約 2 年

( 約 17,500 時間 )

約 2 年 2 カ月

( 約 19,000 時間

)

プ ラ ズ マ ク ラ ス タ ー

イオンが発生しない。

表示

点灯 ( 青 )

点滅 ( 赤 )

点灯 ( 青 )

早い点滅 ( 赤 )

点滅 ( 赤 )

点滅 ( 青 )

メッセージ

ユニット交換時期

が 近 づ い て い ま

す。

•

運転が停止します。

•

プラズマクラス

ター発生ユニッ

トを交換してく

ださい。

も う 一 度 運 転

切 換 ボ タ ン を

押 し て 運 転 し

な お し て く だ

さい。

プラズマクラスターイオン発生ユニット

形名

I

Z-CA40E

(IG-A40E 用 )

IZ-CA20E

(IG-A20E 用 )

<

廃棄

>

使用済みのプラズマクラスターイオン発生ユニットは

地域の規制に従って廃棄してください。

<

物質

>

ケース

 : ポリエスチレン

ユニット

 : ポリエスチレンテレフタレート、電子部品

A20E.Jan.indd   10

09.9.24   11:35:35 AM

日本語

J-9

交換方法

プラズマクラスターユニット交換時、その際、濡れた手で触らないでください。

差込ブラグをコンセントから抜いてください。

1

ネジカバーとネジを取りはずす

ネジカバー

2

カバーの両側を押す

(IG-A40E のみ )

カバー

プラズマクラスター発生ユニットの交換

( 次ページへ )

A20E.Jan.indd   11

09.9.24   11:35:35 AM

J-10

交換方法

3

レバーを持ち上げ、はずす

ユニット

レバーを引っ張り、プラズマクラス

ターイオン発生ユニットを取り出す

コネクターカバーをはずす

(

IG-A40E 用

)

プ ラ ズ マ ク ラ ス タ ー イ オ ン 発 生 ユ

ニットのコネクターをはずす

コネクターを押しながら矢

印の方向に引っ張り、取り

はずす。

IG-A20E

センサーなし (1 コ )

センサー付き (1 コ )

センサーなしプラズマクラスターイオン発生ユニット

IG-A20E : 1 コ

IG-A40E : 3 コ

IG-A40E

センサーなし (3 コ )

センサー付き (1 コ )

センサー付きプラズマクラスターイオン

発生ユニット

IG-A20E : 1 コ

IG-A40E : 1 コ

レバーを持ち上げる

フィルターリセットボタン

お手入れ後、差込プラグをコンセントに差し込み、フィルター

リセットボタンを 3 秒以上押します。

A20E.Jan.indd   12

09.9.24   11:35:37 AM

日本語

J

-11

交換方法

仕 様

※ 1 この商品を壁際に置いて、風量 ｢ 強 ｣ 運転時に部屋中央付近 ( 床上から高さ 1.2m) の

地点で、空中に吹き出されるイオン個数が、約 25,000 個 /cm

3

測定できる部屋の

広さの目安です。

※ 2 プラズマクラスターイオン発生機を壁際に置いて、それぞれの風量での運転時に適用

床面積の部屋の中央付近 ( 床上から高さ 1.2m) の地点で測定した空中に吹き出される

イオン個数の目安です。

•

イオン個数はお部屋の状況や使いかたによって異なります。

待機時消費電力の削減について

この商品は、差込プラグを差し込んだ状態では、電子回路を動作させるために約 0.8W

の待機時消費電力を消費しています。省エネルギー回避のため、ご使用にならないと

きは、差込プラグを抜いてください。

形 名

IG-A20E

IG-A40E

電 源

風 量

電源コードの長さ

(m)

消費電力

(W)

定格風量

(m

3

/hour)

外形寸法

(mm)

製品重量

(kg)

適用床面積

(m

2

)

※1

イオン濃度

※2

( 個 /cm

3

)

220-240V 50/60Hz

22

14

23

10.5

15.0

50

9

39

20

10

「強」

「中」

「弱」

「強」

「中」

「弱」

468

390

305

840

548

510

25,000

12,000

7,000

25,000

12,000

7,000

2.0

(幅)594 (奥行)230 (高さ)480

(幅)940 (奥行)230 (高さ)480

A20E.Jan.indd   13

09.9.24   11:35:37 AM

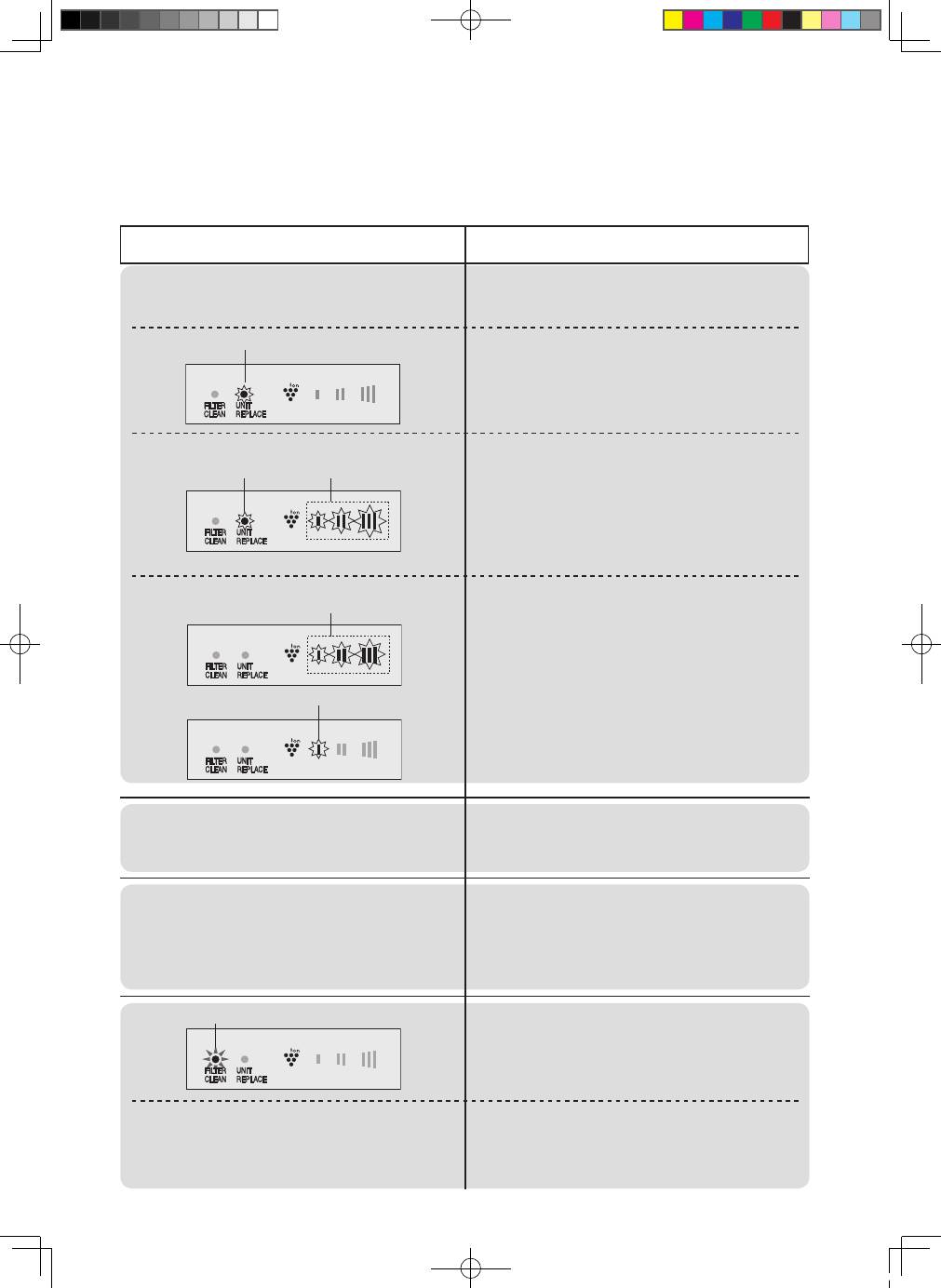

故障かな？

次のような場合は故障でないことがありますので、修理を依頼される前にもう一度お調べ

ください。

こんなとき

運転しない

点滅 ( 赤 )

点滅 ( 赤 )

点滅 ( 青 )

点滅 ( 青 )

点灯 ( 青 )

においが出る

お調べください

差込プラグがコンセントからはずれてい

ませんか。

正しく接続してください。

プラズマクラスターイオン発生ユニットの交換時期

から約 2 カ月 ( 約 1,500 時間 ) 経過しています。

プラズマクラスターイオン発生ユニットを交換して

ください。

• フィルターにほこりが詰まっていません

か。フィルターをお手入れしてください。

本体の故障です。

差込プラグをコンセントから抜いて、お買いあげの

販売店にご連絡ください。

プラズマクラスターイオン発生ユニットで発生

するオゾンのにおいがすることがありますが、

健康上、問題ありません。

J-12

「ジー」と音がする

点灯 ( 黄 )

「パサパサ」と音がする

風量が少なくなる

プラズマクラスターイオンが発生していません。もう一

度運転切換ボタンを押して、運転し直してください。す

べてのランプが点滅し続けるときには、新しいプラズマ

クラスター発生ユニットに交換してください。

プラズマクラスターイオンが発生するときの音

で、異常ではありません。使用環境や、運転モー

ドにより、音が大きく感じたり、聞こえにくく

感じたりすることがありますが、プラズマクラ

スターイオンの効果は変わりません。

フィルターのお手入れ時期です。フィル

ターをお手入れしてください。

お手入れ後、リセットボタンを 3 秒間押

してください。

フィルターにほこりが付いています。フィ

ルターをお手入れしてください。お手入れ

後、リセットボタンを 3 秒間押してくだ

さい。

A20E.Jan.indd   14

09.9.24   11:35:37 AM

日本語

A20E.Jan.indd   15

09.9.24   11:35:38 AM

A20E.Jan.indd   16

09.9.24   11:35:38 AM

ENGLISH

DEUTSCH

FRANÇAIS

NEDERLANDS

Р

УССКИЙ

ENGLISH

Thank you for purchasing this SHARP Plasmacluster Ion Generator. Please

read this manual carefully before using Plasmacluster Ion Generator.

After reading, keep the manual in a convenient location for future reference.

E-1

CONTENTS

IMPORTANT SAFETY INSTRUCTIONS

 ..................

E-2

• WARNING ............................................................................E-2

• CAUTIONS CONCERNING OPERATION ........................... E-2

• INSTALLATION GUIDELINES .............................................E-2

PARTS NAME

 .........................................................

E-3

• CONTROL PANEL ...............................................................E-3

• FIX THE OPERATION COVER BY SCREW ....................... E-3

INSTALLATION POSITION

 .............................................E-4

ACCESSORIES

 ..................................................................E-4

HOW TO INSTALL THE UNIT

 ........................................ E-5

OPERATION

 .......................................................................E-6

CLEANING AND MAINTENANCE

 ................................. E-7

• MAIN UNIT ...........................................................................E-7

• FILTER .................................................................................E-7

PLASMACLUSTER ION GENERATING UNIT REPLACEMENT

 ... E-8

HOW TO REPLACE THE PLASMACLUSTER ION GENERATING UNIT

 ... E-9

SPECIFICATIONS

 ........................................................... E-11

TROUBLESHOOTING

 ....................................................E-12

•  While IG-A20E and IG-A40E can inactivate suspended viruses and

other contaminants, it cannot create a completely sterile environ-

ment. SHARP does not guarantee its ability to prevent microbial in-

fection.

•  To enable stable emission of high-density Plasmacluster ions, the

Plasmacluster Ion Generating Unit mounted in IG-A20E and IG-A40E

have to be replaced periodically*.

* Replacement is required approximately every 2 years (17,500 hours) when operated

24 hours a day. IG-A20E and IG-A40E will stop operating after about 26 months

(19,000 hours) if the Plasmacluster Ion Generating Unit is not replaced.

IG-A20E̲A40E.en.indd   3

IG-A20E̲A40E.en.indd   3

2009/09/17   13:39:03

2009/09/17   13:39:03

E-2

CAUTIONS CONCERNING OPERATION:

•  DO NOT block the air intake and/or air outlet.

• DO NOT use the unit near or on hot objects, such as stoves or heaters or where it may come into

contact with steam.

•  Always operate the main unit in an upright position. Always unplug the unit before cleaning.

• Clean the exterior with a soft cloth only, otherwise the main unit surface may be damaged or

cracked.

•  Keep the main unit away from water.

INSTALLATION GUIDELINES:

• Place at least 2m away from equipment utilizing electric waves such as televisions or radios to

avoid electrical interference when using the unit.

•  Avoid using in locations where the unit is exposed to condensation or drastic temperature changes.

Appropriate room temperature is between 0-35ºC.

• Avoid locations where grease or oily smoke is generated, otherwise the main unit surface may

crack as a result.

NOTE - Radio or TV Interference:

If this Plasmacluster Ion Generator may cause interference to radio or television reception,

try to correct the interference by one or more of the following measures:

•  Reorient or relocate the receiving antenna.

•  Increase the distance between the unit and radio/TV receiver.

•  Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

•  Consult the dealer or an experienced radio/TV technician for help.

IMPORTANT SAFETY INSTRUCTIONS

When using electrical appliances, basic safety precautions should be followed, including the following:

WARNING - To reduce the risk of electric shock,

fi

 re, or injury :

• Read all instructions before using the unit.

• Use only a 220-240 volt outlet.

• DO NOT use the unit if the power cord or plug is damaged, or the connection to the wall outlet is

loosened.

• Periodically remove dust from the plug.

• DO NOT insert

fi

 ngers or foreign objects into the air intake or air outlet.

• Always hold the plug and never pull on the cord when removing the power plug.

  Electric shock and/or

fi

 re from a short circuit may result.

• DO NOT remove the plug when your hands are wet.

• DO NOT use the unit near gas appliances or

fi

 replaces.

• If the power cord is damaged, it must be replaced by the manufacturer, its service agent, a Sharp

authorized Service Center or quali

fi

 ed person in order to avoid a hazard.

• Be cautious when cleaning the unit.

  Strong corrosive cleansers may damage the exterior.

• DO NOT use it in the areas where the unit may get wet.

• DO NOT use spray products near the unit.

• DO NOT use in the rooms, containing oil component, incense, cigarettes’ sparks, and chemical

fumes.

• DO NOT operate when using aerosol insecticides or in rooms where there is oily residue, incense,

sparks from lit cigarettes, chemical fumes in the air, or in locations where the unit may get wet,

such as bathroom.

• DO NOT use these silicone-containing products in the room where the unit is installed.

• Only a Sharp authorized Service Center should service this Plasmacluster Ion Generator.

  Contact the nearest Service Center for any problems, adjustments, or repairs.

• This appliance is not intended for use by persons (including children) with reduced physical, sen-

sory or mental capabilities, or lack of experience and knowledge, unless they have been given su-

pervision or instruction concerning use of the appliance by a person responsible for their safety.

• Children should be supervised to ensure that they do not play with the appliance.

• Do not ride on the main unit and do not sit on or lean it, it may cause injury or malfunction.

IG-A20E̲A40E.en.indd   4

IG-A20E̲A40E.en.indd   4

2009/09/17   13:39:03

2009/09/17   13:39:03

ENGLISH

DEUTSCH

FRANÇAIS

NEDERLANDS

Р

УССКИЙ

E-3

PARTS NAME

Louvers

(Air outlet of Plasmacluster Ion)

High density Plasmacluster Ion is discharged

forward. (Do not put anything in front of the unit.)

Plasmacluster Ion Generating Unit

(Inside)

Please open the cover only when replacing the

Plasmacluster Ion Generating Unit.

(See page E-9)

Filter (Air Intake)

* Clean  the

fi

 lter periodically.

* Do not block the air intake or do not put

anything into the unit.

Power cord

Plug

CONTROL PANEL

FILTER CLEAN Light

(yellow)

UNIT REPLACEMENT Light

(red)

HIGH

MED

LOW

OPERATION Button

UNIT RESET Button

FILTER RESET Button

AUTO RESTART Switch

FIX THE OPERATION COVER BY SCREW

If necessary, operation cover can be

fi

 xed by accessary screw.

washer

screw

rubber cover

After cleaning the

fi

 lter, plug the power cord and

press the FILTER RESET button for 3 seconds.

Press this button for 3 seconds after replacing

the Plasmacluster Ion Gennerating Unit.

Don't press it for any other purposes.

Fan Speed

Indicator

(blue)

IG-A20E̲A40E.en.indd   5

IG-A20E̲A40E.en.indd   5

2009/09/17   13:39:03

2009/09/17   13:39:03

INSTALLATION POSITION

Place the main unit on a smooth, stable surface in a room, and insert the plug into an outlet.

Please note the required clearance.

SIDE more than 60cm

UPSIDE more than 60cm

BACKSIDE more than 6cm

SIDE more than 60cm

Installation Guidance

• To secure the performance, do not put anything in front of the unit.

• To secure the performance, do not block the air intake or do not put anything into the unit.

• If necessary, unit is

fi

 xed to the wall using accessary parts or

fi

 xed by anchor bolt see page E-5.

ACCESSORIES

• Operation manual

• Tip-resistant kit

• Screw kit

E-4

Tip-resistant kit

(In case of

fi

 xing the main unit to the wall)

Screw kit for operation cover

mounting parts for wall

(2pcs)

screw for the

main unit (2pcs)

screw (1pc)

rubber cover (1pc)

washer (1pc)

silicone-containing products

*

DO NOT USE the below items near the unit.

SPRAY

WAX

PESTICIDES

* Hair care products, cosmetic

products, water proof sprays,

polish glass cleaner, wipe and

wax.

Anchor bolt, nut, and washer for

fi

 xing to the

fl

 oor and screw for the wall for

fi

 xing to the wall are not included

as accessory parts.

IG-A20E̲A40E.en.indd   6

IG-A20E̲A40E.en.indd   6

2009/09/17   13:39:04

2009/09/17   13:39:04
