ENGLISH

DEUTSCH

FRANÇAIS

NEDERLANDS

УССКИЙ

over 180mm

wall

552mm(IG-A20E)

898mm(IG-A40E)

E-5

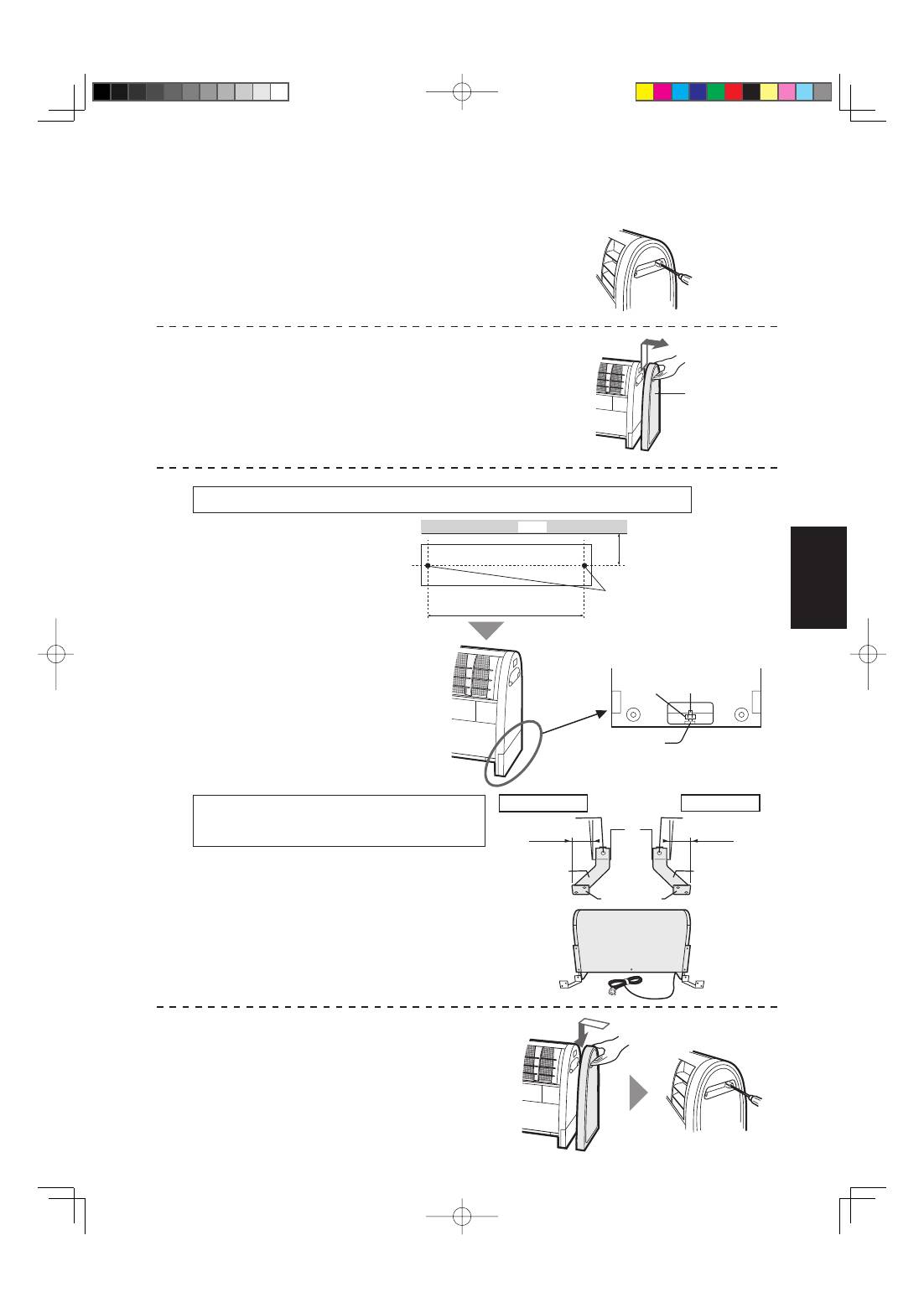

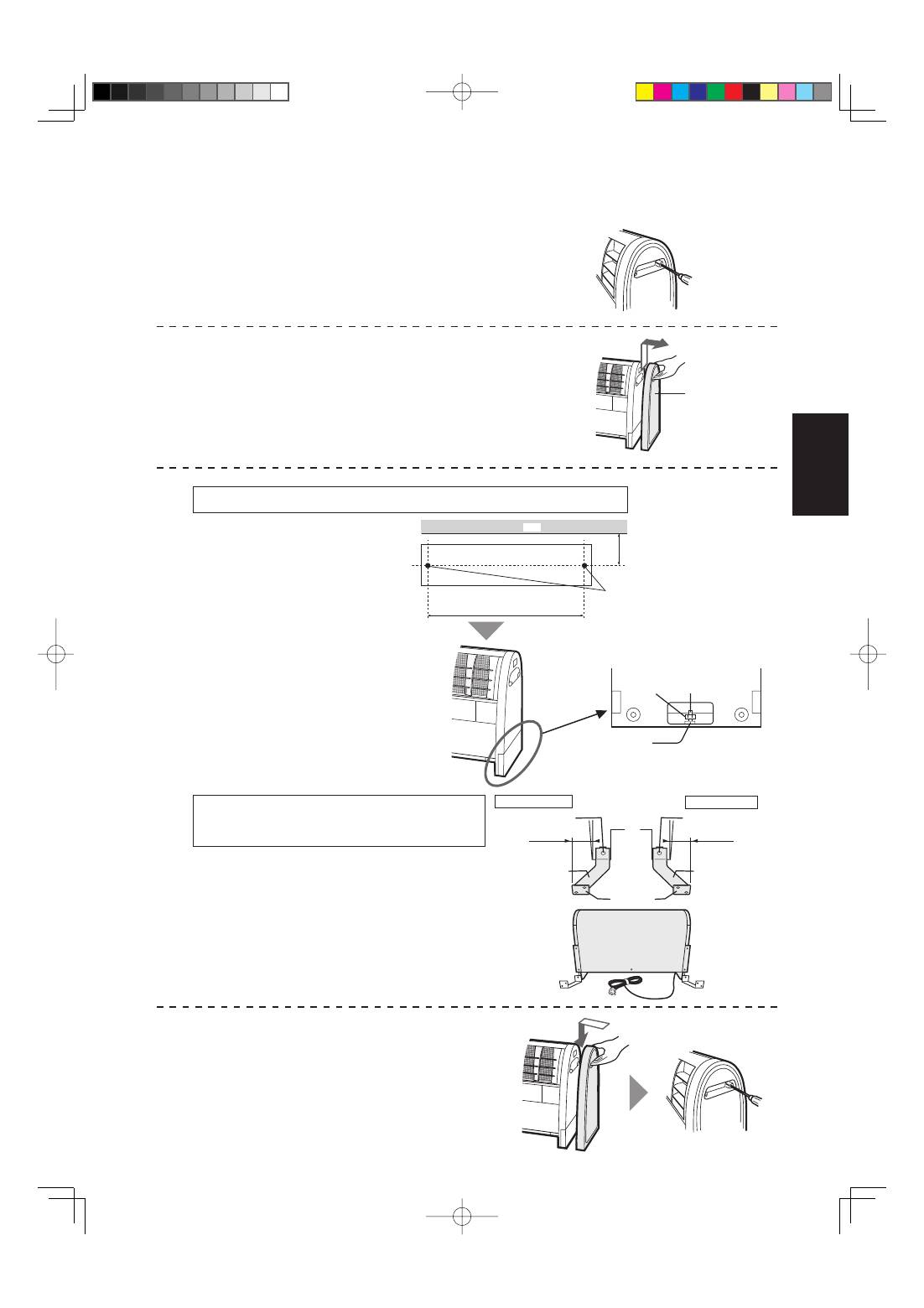

HOW TO INSTALL THE UNIT

Unscrew the painted screws

(2 pcs on each side ).

Lift up the Side Panel and remove

it outward.

In case of

xing the main unit to the

oor by anchor bolts.

Measure the position of the anchor

bolts and

x them to the

oor.

* The height of the anchor

bolt is 25mm or less.

* S i z e o f a n c h o r b o l t

diameter is 8mm or less.

nut

anchor bolt

Put the main unit on the anchor

bolts and tighten surely with washer

and nut.

In case of fixing the main unit to the

wall with the mounting parts.

Fix the mounting parts to the main unit

by screws. (Right and left side)

The mounting parts and screws are

accessory parts. (Each 2 pcs)

Screws are to be surely tightened.

* Depending on the material of the wall, it may

not be able to tighten.

Attach the Side Panel and screw

the painted screws on both sides.

right side of rear

28mm

wall side

28mm

screw

left side of rear

mounting part(right)

mounting part(left)

Side Panel

anchor bolts

washer

IG-A20E̲A40E.en.indd 7

2009/09/17 13:39:05

E-6

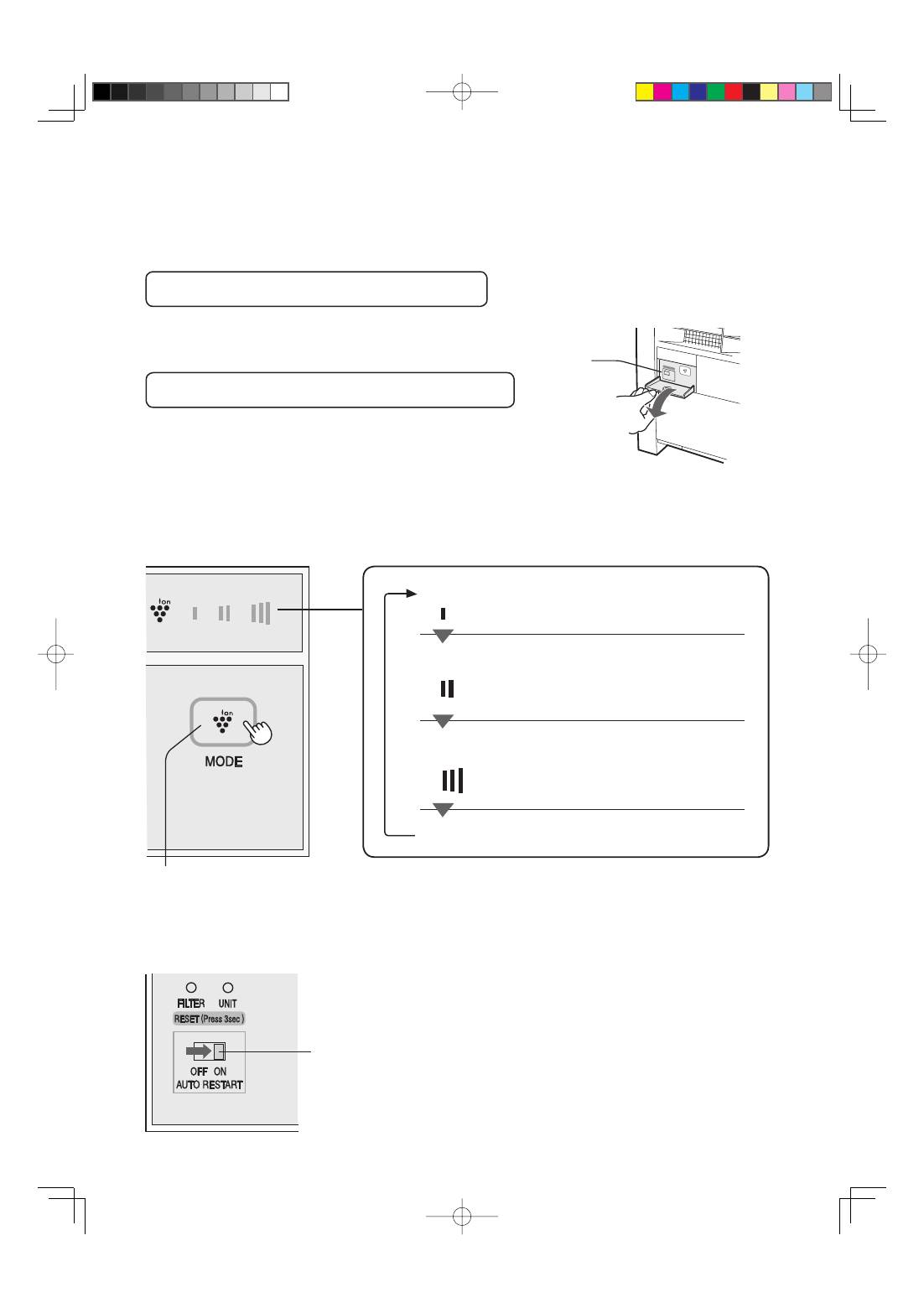

OPERATION

* This operation manual is based on IG-A40E.

The operation is same as IG-A20E.

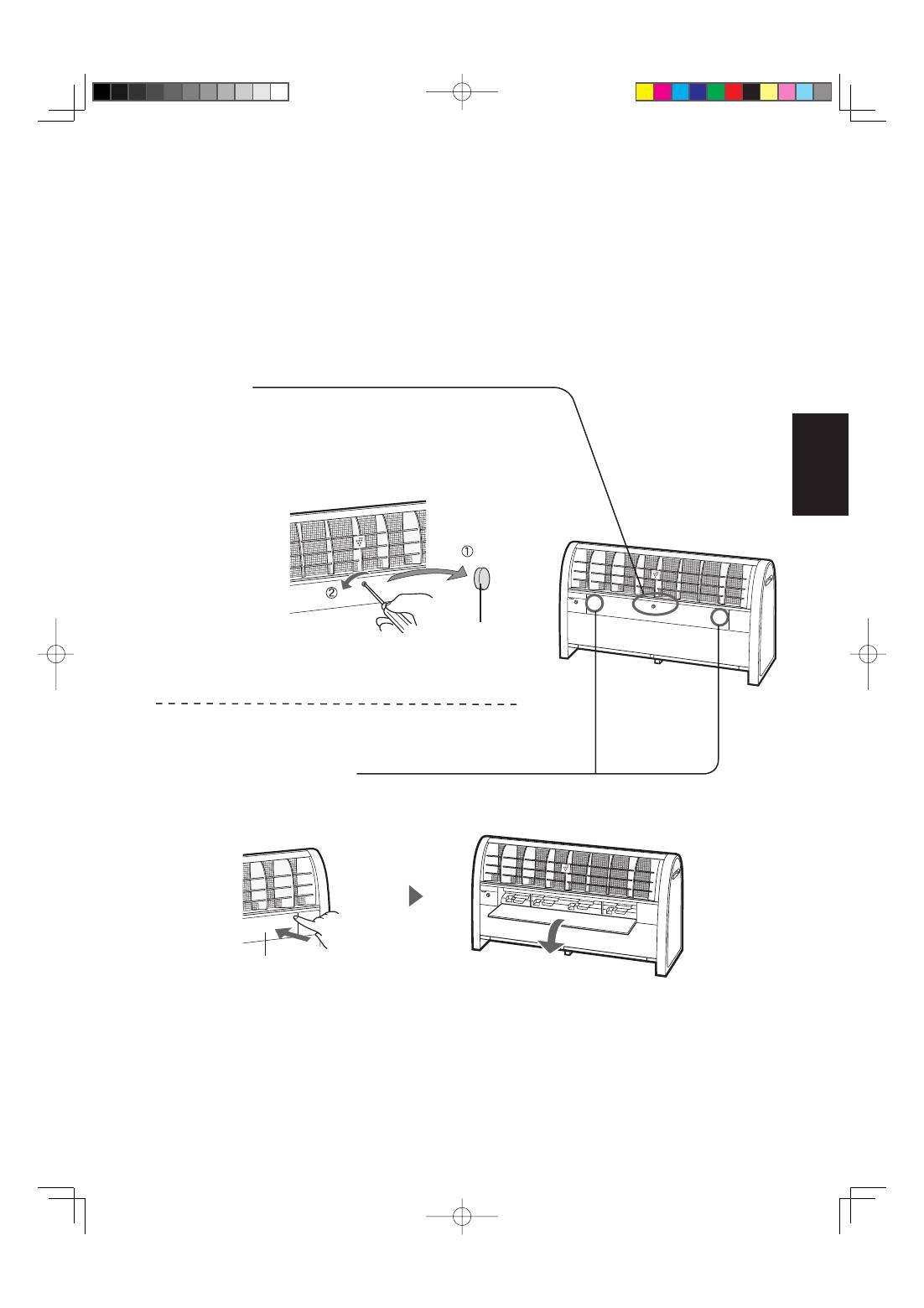

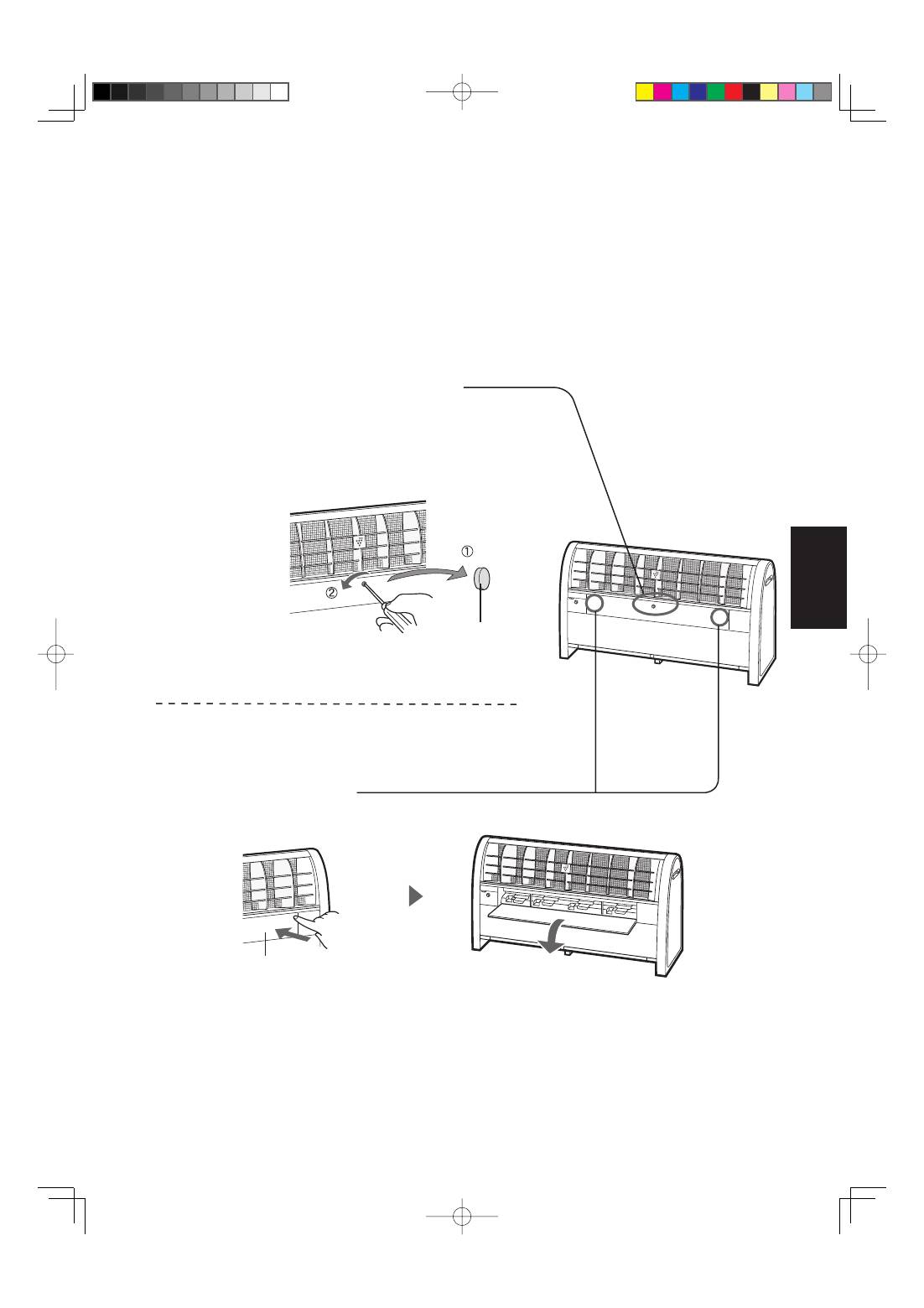

Open the cover of Control Panel.

In case that the cover is fixed by a screw, take out the

rubber cover and a screw, and open the cover of control

panel.

Fix the cover of Control Panel.

As necessary, screw down the cover with the provided

screw and the washer and

t in the rubber cover.

(Please see Page E-3)

Control

panel

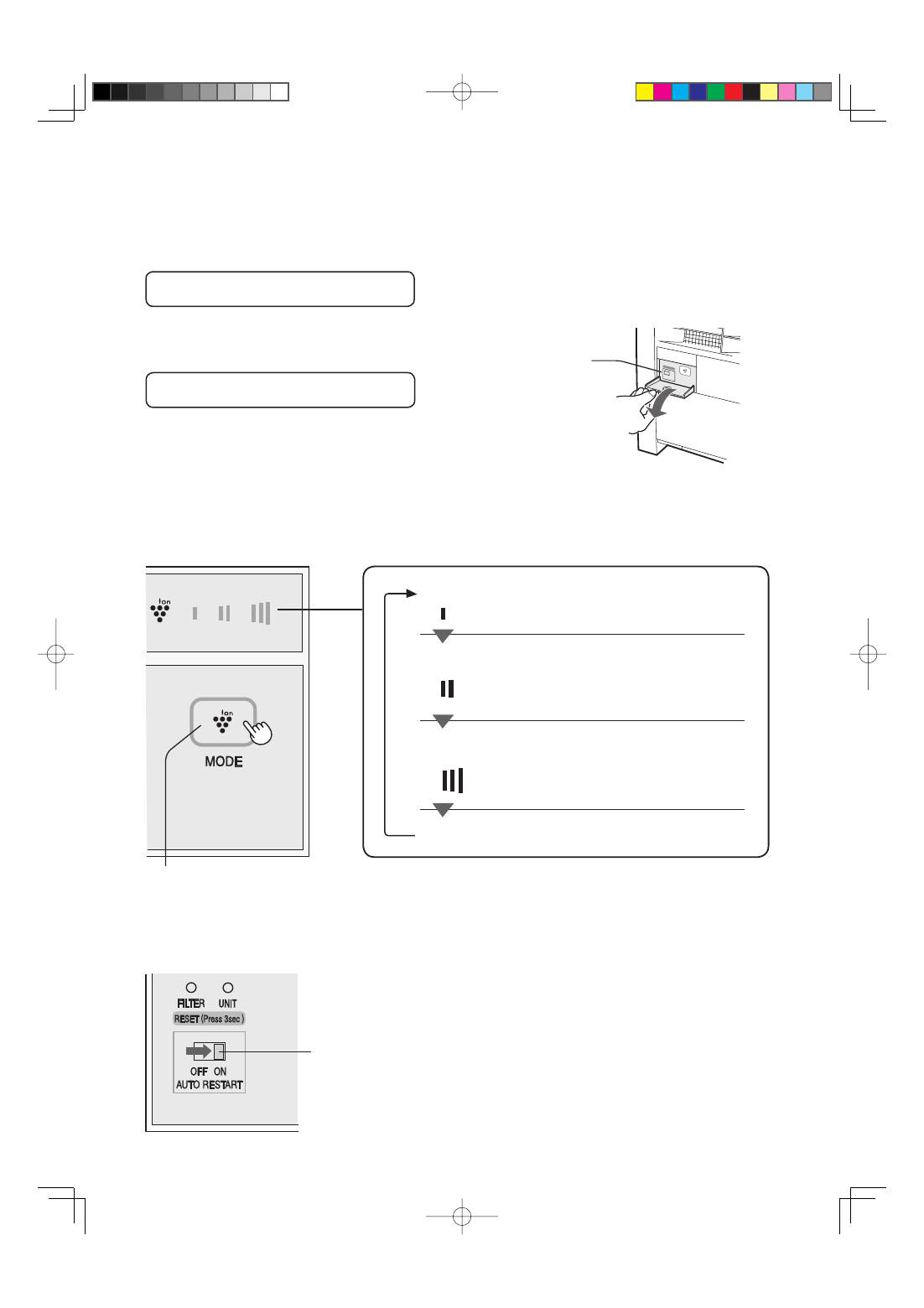

Press the Operation Button to select the preferred mode.

LOW

Release high-density

Plasmacluster ions quietly.

MED

Release high-density

Plasmacluster ions at medium fan

speed.

HIGH

Increase the volume of high-

density Plasmacluster ions to

increase the puri

ying capacity.

Power 'OFF'

OPERATION BUTTON

AUTO RESTART

If the AUTO RESTART switch is set to "ON"

and the unit is accidently unplugged, the

circuit breaker trips of there is a power failure,

the unit will automatically start operation at the

previous setting power is restored.

AUTO RESTART

Switch

IG-A20E̲A40E.en.indd 8

2009/09/17 13:39:07

ENGLISH

DEUTSCH

FRANÇAIS

NEDERLANDS

УССКИЙ

CAUTION

E-7

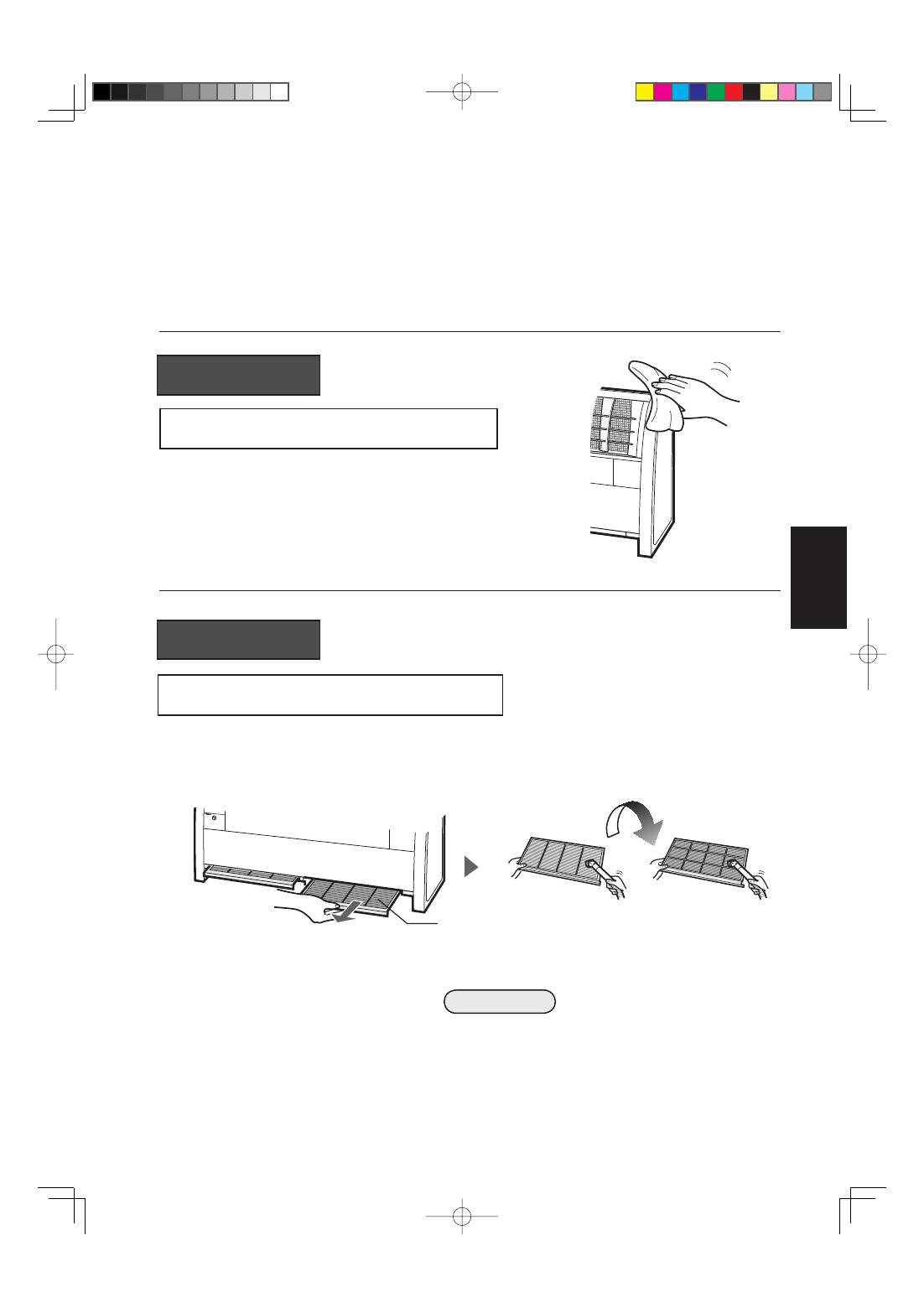

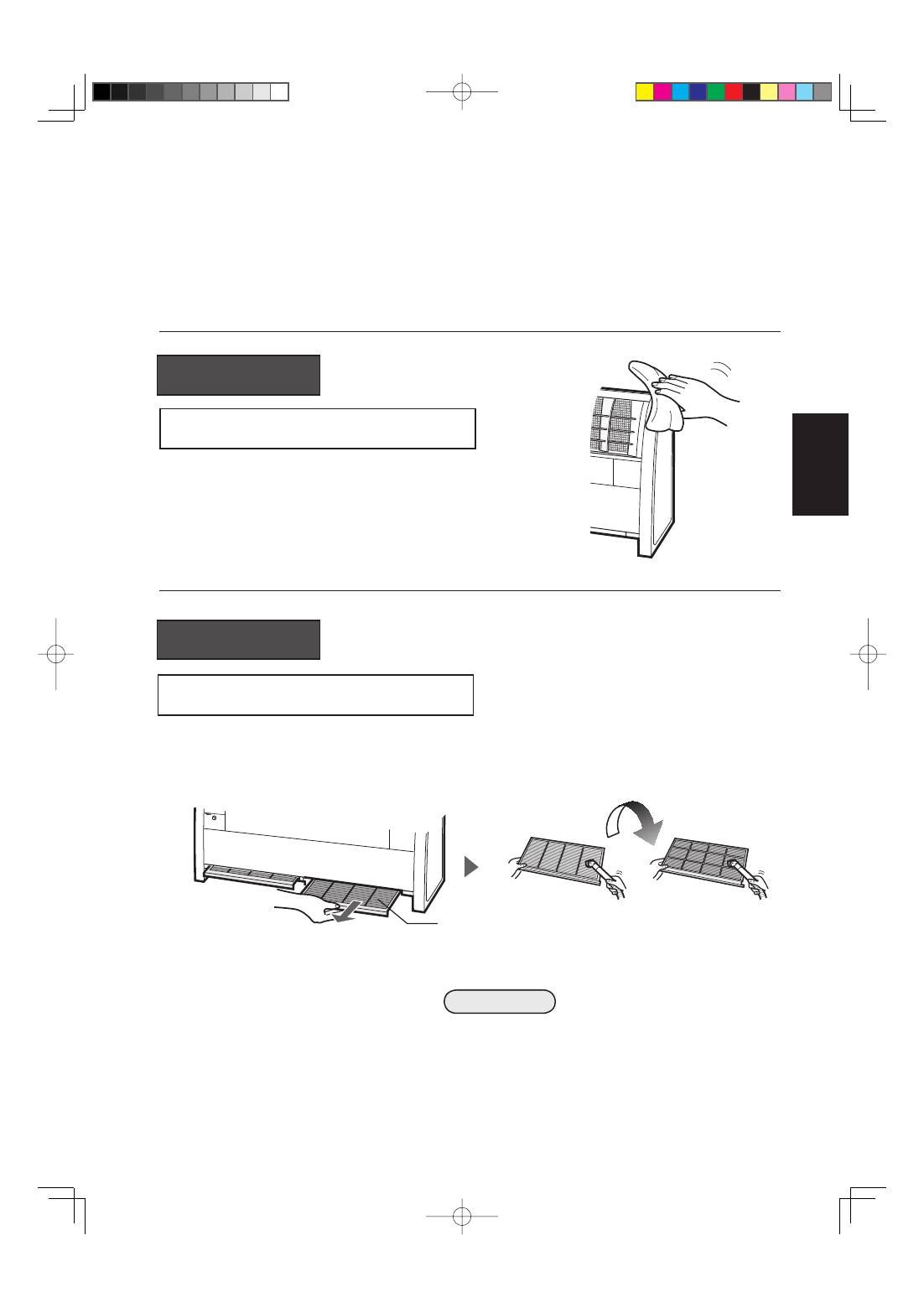

CLEANING AND MAINTENANCE

WARNING:

When cleaning the unit, be sure to

rst unplug the power cord, and never handle the

plug with wet hands.

Electric shock and/or bodily injury may occur as a result.

Main Unit

Every month or more often if necessary.

Wipe with a dry soft cloth.

Use water and a mild detergent.

And then, wipe with a wet cloth.

Make sure to dry out .

FILTER

Every 2 weeks or more often if necessary.

FILTER CLEAN Light will be lit after approx. 1 month (approx. 720 hours), when operated 24 hours a

day.

Pull out the

lter from bottom of the main unit and remove dust by using a vacuum cleaner or similar

tools.

IG-A20E Filter (1pc)

IG-A40E Filter (2pcs)

* A filter is not disposable item, often

clean the

lter.

Filter

• When the

lter is very dirty, please wash with water

or using mild kitchen detergent.

• Do not rub with a hard sponge and do not bend it

when washing.

• Avoid drying

lters outdoors under sunlight or using

near a stove.

FILTER RESET Button

After cleaning, insert the plug and press RESET

Button for 3 seconds.

IG-A20E̲A40E.en.indd 9

2009/09/17 13:39:08

E-8

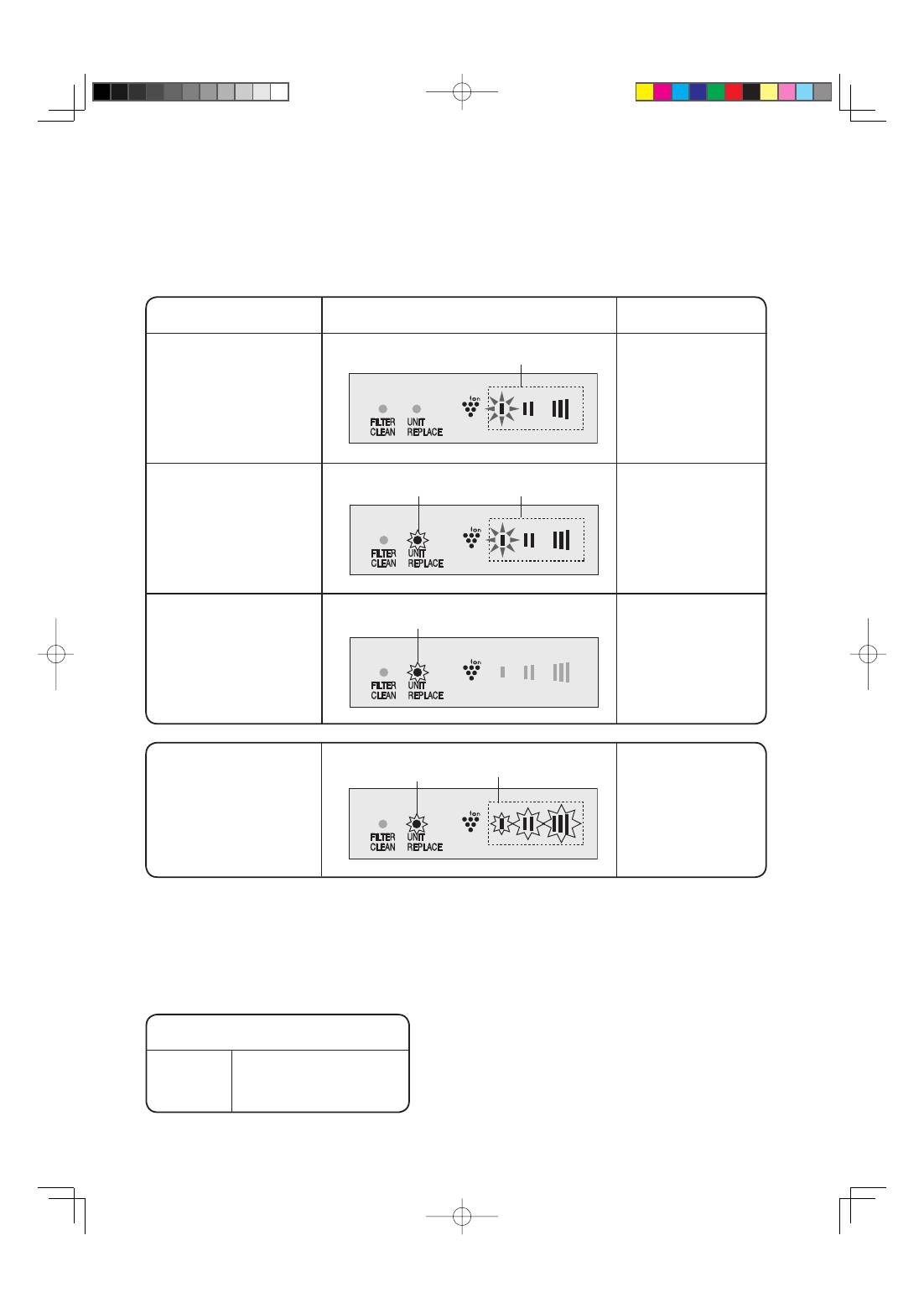

PLASMACLUSTER ION GENERATING UNIT REPLACEMENT

In order to release Plasmacluster Ion stably, periodical replacement of Plasmacluster

Ion Generating Unit is necessary. The Unit Replacement Light will be ON as a reminder

for replacement.

Elapsed Time

Beginning to use.

Approx. 2 years.

(approx. 17,500hours)

Approx. 2 years and

2 months.

(approx.19,000hours)

Plasmacluster Ions

are not released.

Display

Lighting(blue)

ashing (red)

Lighting(blue)

ashing faster (red)

ashing (red)

ashing (blue)

Message

Suggest replacing

Plasmacluster Ion

Generating Unit.

•

Unit has stopped

working.

•

R e p l a c e t h e

Plasmacluster Ion

Generating Unit.

Error*

* Usage environment affects the lifetime of the Plasmacluster Ion Generator.

The Plasmacluster Ion Generator may stop working before estimated lifetime.

In this case, press Operation Button again and restart.

If this does not help, replace with a new Plasmacluster Ion Generating Unit.

Plasmacluster Ion Generating Unit for Replacement

Plasmacluster Ion Generating Unit

Model

Number

IZ-CA40E (for IG-A40E)

IZ-CA20E (for IG-A20E)

Please dispose the used Plasmacluster Ion

Generating Unit according to any local laws and

regulations.

-materials-

• Case: Acrylonitrile Butadiene Styrene (ABS)

• Unit: Polybuthylene Terephthalate (PBT), Electric

parts.

Operate normally

IG-A20E̲A40E.en.indd 10

2009/09/17 13:39:09

ENGLISH

DEUTSCH

FRANÇAIS

NEDERLANDS

УССКИЙ

E-9

HOW TO REPLACE THE PLASMACLUSTER ION GENERATING UNIT

* When replacing the Plasmacluster Ion Generating Unit, be sure to turn off the main

unit, unplug the power cord, and never handle the plug with wet hands.

Remove the rubber cover and unscrew

the center screw of the Ion Generator

Cover.

rubber cover

Push the both corner of Ion Generator

Cover and open it.

(IG-A40E only)

Ion Generator Cover

(see next page)

IG-A20E̲A40E.en.indd 11

2009/09/17 13:39:09

E-10

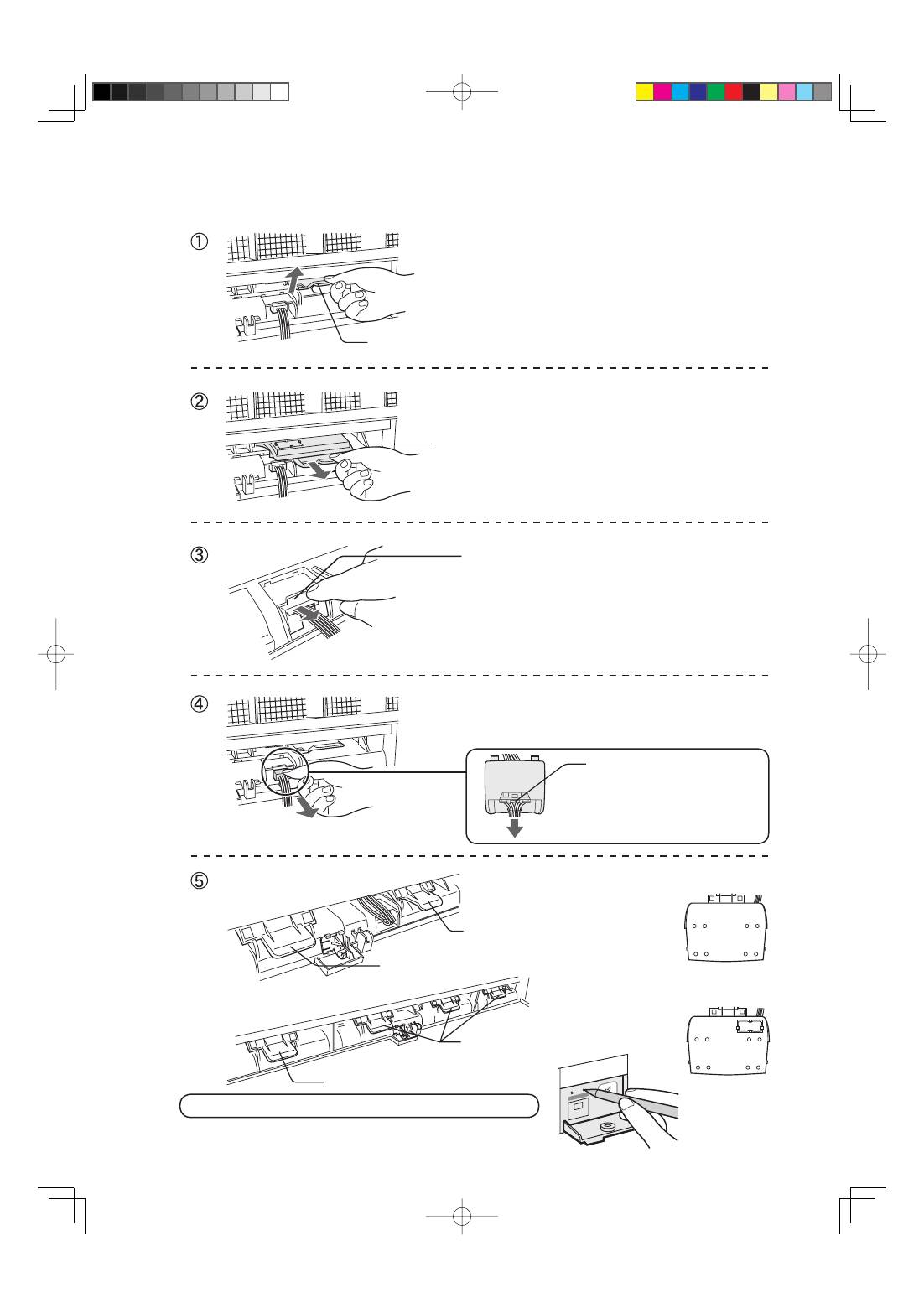

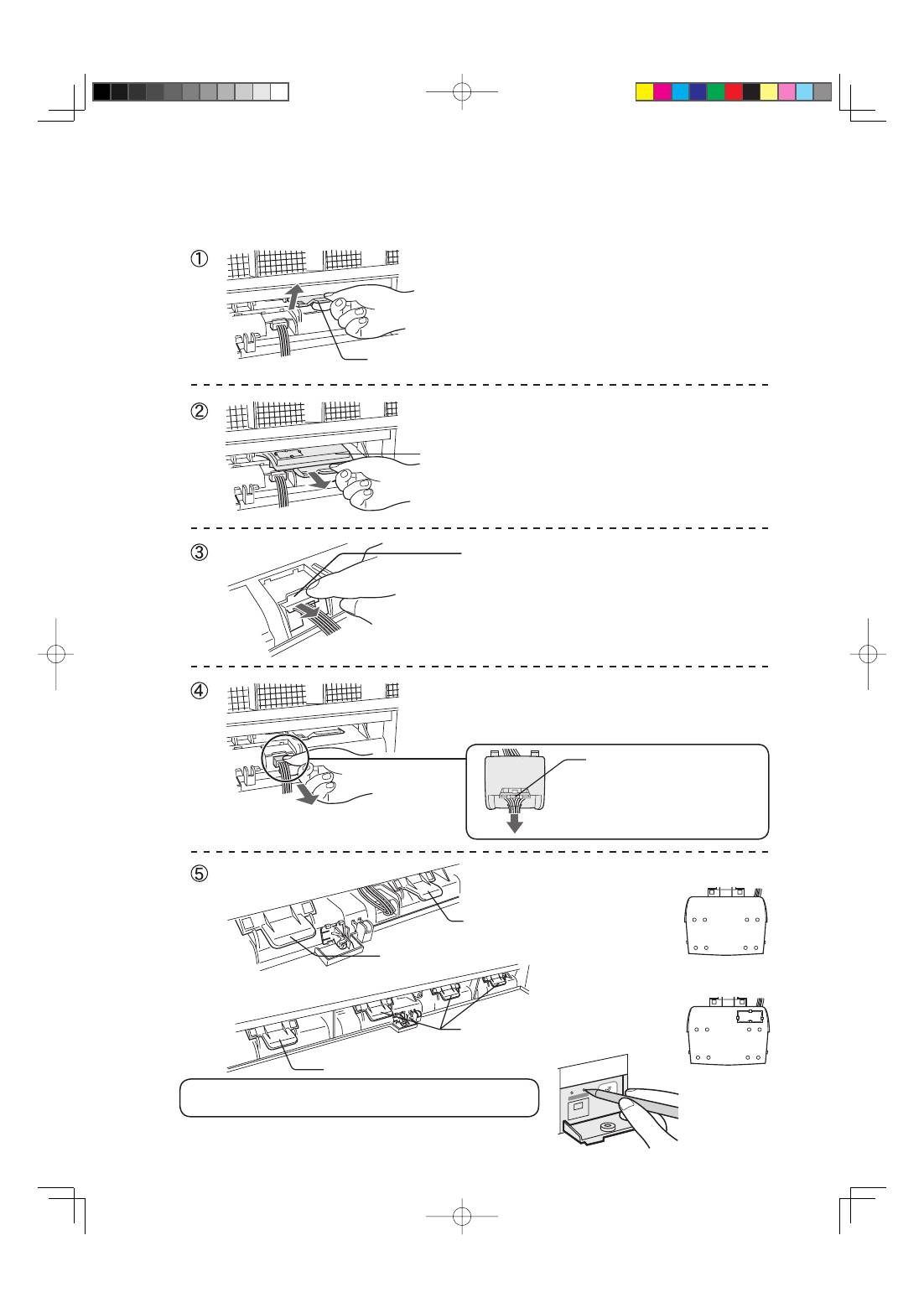

HOW TO REPLACE THE PLASMACLUSTER ION GENERATING UNIT

Pull up the lever in the direction of

the arrow to unlock it.

Unit

Pull the lever in the direction

of the arrow and take out the

Plasmacluster Ion Generating Unit.

Remove the connector cover.

(IG-A40E only : 4 pcs)

D i s c o n n e c t t h e c o n n e c t o r o f

Plasmacluster Ion Generating Unit.

P u s h a n d u n l o c k t h e

connector, take out the

connector in the direction

of the arrow.

IG-A20E

without sensor (1pc)

with sensor (1pc)

Plasmacluster Ion Generating Unit without sensor.

IG-A20E : 1pc

IG-A40E : 3pcs

IG-A40E

without sensor (3pcs)

with sensor (1pc)

Plasmacluster Ion Generating Unit with sensor.

IG-A20E : 1pc

IG-A40E : 1pc

Pull up the lever

Reset button for Plasmacluster Ion Generating Unit

After replacing the Plasmacluster Ion Generating Unit, insert the plug and

press the UNIT RESET Button for 3 seconds.

IG-A20E̲A40E.en.indd 12

2009/09/17 13:39:10

ENGLISH

DEUTSCH

FRANÇAIS

NEDERLANDS

УССКИЙ

7,000

E-11

SPECIFICATIONS

Model

Power supply

Fan speed

Power consumption (W)

Operating noise level (dBA)

Air

ow volume (m

/hour)

Applicable

oor surface area (m

)

Ion density (ions/cm

)

Power cord (m)

Outer dimensions (mm)

Weight (kg)

IG-A20E

IG-A40E

220-240V, 50/60Hz

HIGH

MED.

LOW

HIGH

MED.

LOW

468

390

306

840

648

510

25,000

12,000

7,000

2.0

594(W) 480(H) 230(D)

12,000

940(W) 480(H) 230(D)

10.5

15.0

*1 The target

oor surface area for which an emitted airborne ion density of about 25,000

ions/cm

can be measured at a point near the center of the room (at a height of about 1.2m

from the

oor), during operation at the HIGH mode when the main unit is placed near a

wall.

*2 Ions, counted per cm

, blown into air near the center of the room (at a height of approx.

1.2m from the floor) during operation at each airstream setting when the main unit is

placed near the wall.

•

The number of ions will vary according to the room conditions and operation mode.

Standby Power

In order to operate the electrical circuits while the power plug is inserted in the wall

outlet, this product consumes about 0.8W of standby power.

For energy conservation, unplug the power cord when the unit is not in use.

IG-A20E̲A40E.en.indd 13

2009/09/17 13:39:12

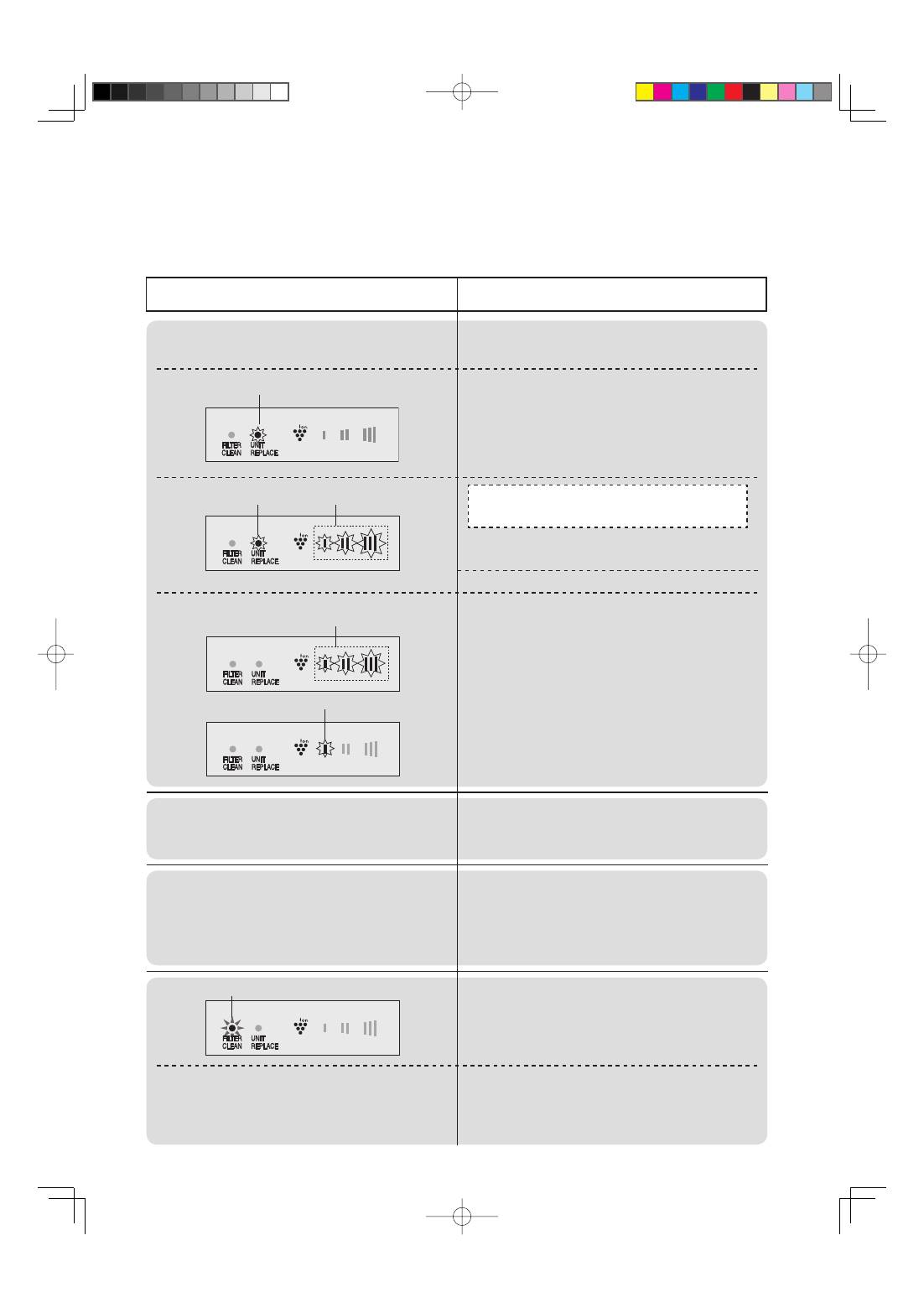

TROUBLESHOOTING

Before calling for service, please review the TROUBLESHOOTING chart below.

Since the problem may not be unit malfunction.

Problem

The Plasmacluster Ion Generator does

not work.

ashing faster (red)

ashing (red)

ashing (blue)

The discharged air has odor.

WHAT TO DO

Make sure to put in the plug.

Approx. 2 years and 2 month (Approx

19,000 hours) has been passed.

Replace with a new Plasmacluster Ion

Generating Unit. See page E-8,9,10.

If all lights keep flashing, replace with new

Plasmacluster Ion Generating Unit. See page E-8,9,10.

•

Dust may block the

lter, clean the

lter.

Failure

Unplug and ask the store you purchased or

Sharp Sevice Center.

The Plasmacluster Ion Generator releases

a small trace of ozone which may produce

odor. This is not detrimental to health.

E-12

A clicking or ticking sound comes from the

unit while operating the Plasmacluster Ion

Generator.

Lighting (yellow)

A discontinuous noise is heard.

The air

ow decreases.

Plasmacluster Ions are not released.

Press the Operation Button and restart.

Loudness can be changed depending on

a room humidity, but the effectiveness is

the same. Relocate the Plasmacluster Ion

Generator if necessary.

Filter cleaning time. See page E-7. After

cleaning the filter, press FILTER RESET

Button for 3 seconds.

Filter is getting dirty.

Clean the

lter.

After cleaning the filter, press FILTER

RESET Button for 3 seconds.

IG-A20E̲A40E.en.indd 14

2009/09/17 15:29:07

ENGLISH

DEUTSCH

FRANÇAIS

NEDERLANDS

УССКИЙ

A. Information on Disposal for Users (private households)

1. In the European Union

Attention: If you want to dispose of this equipment, please do not use the ordinary dust

bin!

Used electrical and electronic equipment must be treated separately and in

accordance with legislation that requires proper treatment, recovery and recycling of

used electrical and electronic equipment.

Following the implementation by member states, private households within the EU

states may return their used electrical and electronic equipment to designated

collection facilities free of charge*. In some countries* your local retailer may also

take back your old product free of charge if you purchase a similar new one.

*) Please contact your local authority for further details.

If your used electrical or electronic equipment has batteries or accumulators, please

dispose of these separately beforehand according to local requirements.

By disposing of this product correctly you will help ensure that the waste undergoes

the necessary treatment, recovery and recycling and thus prevent potential negative

effects on the environment and human health which could otherwise arise due to

inappropriate waste handling.

2. In other Countries outside the EU

If you wish to discard this product, please contact your local authorities and ask for the

correct method of disposal.

For Switzerland: Used electrical or electronic equipment can be returned free of

charge to the dealer, even if you don’t purchase a new product. Further collection

facilities are listed on the homepage of

www.swico.ch

or www.sens.ch.

. Information on Disposal for Business Users.

1. In the European Union

If the product is used for business purposes and you want to discard it:

Please contact your SHARP dealer who will inform you about the take-back of the

product. You might be charged for the costs arising from take-back and recycling.

Small products (and small amounts) might be taken back by your local collection

facilities.

For Spain: Please contact the established collection system or your local authority for

take-back of your used products.

2. In other Countries outside the EU

If you wish to discard of this product, please contact your local authorities and ask for

the correct method of disposal.

Attention: Your product is

marked with this symbol. It

means that used electrical

and electronic products

should not be mixed with

general household waste.

There is a separate

collection system for these

products.

IG-A20E̲A40E.en.indd 15

2009/09/17 13:39:13

IG-A20E̲A40E.en.indd 16

2009/09/17 13:39:13

DEUTSCH

Wir danken Ihnen herzlich für den Kauf dieses SHARP Plasmacluster-Ionen-

Generators. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor

Sie den Plasmacluster-Ionen-Generator in Betrieb nehmen.

Bewahren Sie die Bedienungsanleitung, nachdem Sie sie gelesen haben, an

einem leicht zugänglichen Ort auf, damit Sie bei Bedarf nachschlagen können.

G-1

INHALT

WICHTIGE SICHERHEITSHINWEISE

.....................

G-2

• WARNUNG ..........................................................................G-2

• VORSICHTSMAßNAHMEN FÜR DEN BETRIEB ...............G-2

• INSTALLATIONSANLEITUNG .............................................G-2

TEILEBEZEICHNUNG

.............................................

G-3

• BEDIENFELD ......................................................................G-3

• BEFESTIGUNG DER FUNKTIONSABDECKUNG MIT EINER SCHRAUBE ...G-3

AUFSTELLPOSITION

......................................................G-4

ZUSATZAUSRÜSTUNG

...................................................G-4

AUFSTELLEN DES GERÄTES

......................................G-5

BETRIEB

.............................................................................G-6

REINIGUNG UND PFLEGE

.............................................G-7

• HAUPTGERÄT ....................................................................G-7

• FILTER .................................................................................G-7

AUSTAUSCH DER PLASMACLUSTER-IONEN

GENERIERENDEN EINHEIT

..........................................G-8

SO TAUSCHEN SIE DIE PLASMACLUSTER-IONEN

GENERIERENDE EINHEIT AUS

......................................G-9

TECHNISCHE DATEN

....................................................G-11

FEHLERSUCHE

...............................................................G-12

• Der IG-A20E und IG-A40E kann zwar in der Luft schwebende Viren

und andere Kontaminationen deaktivieren und eliminieren, jedoch

keine vollständig sterile Umgebung herstellen. SHARP garantiert

nicht dessen Eignung zur Verhütung mikrobiologischer Infektionen.

• Um gleichbleibende Emission hoch-verdichteter Plasmacluster-Ionen zu

ermöglichen, muss die im IG-A20E und IG-A40E eingebaute Plasmacluster-

Ionen generierende Einheit regelmäßig ausgetauscht werden*.

* Ersatz ist bei 24-Stunden-Betrieb am Tag etwa alle 2 Jahre (17 500 Stunden)

erforderlich. Der IG-A20E und der IG-A40E werden nach etwa 26 Monaten (19.000

Stunden) ihren Betrieb einstellen, wenn die Plasmacluster-Ionen generierende Einheit

nicht ausgetauscht wird.

IG-A20E̲A40E.ger.indd 3

2009/09/24 13:49:36

G-2

VORSICHTSMAßNAHMEN FÜR DEN BETRIEB:

• Verdecken Sie NICHT den Lufteinlass und/oder Luftauslass.

• Betreiben Sie das Gerät NICHT in der Nähe heißer Gegenstände, wie Öfen oder Heizgeräten, oder

an Orten, an denen es mit heißem Dampf in Berührung kommen könnte.

• Betreiben Sie das Gerät stets in aufrecht stehender Position. Ziehen Sie immer den Netzstecker

des Gerätes, bevor sie es reinigen.

• Reinigen Sie das Gerät nur mit einem weichen Tuch, anderenfalls könnte die Oberfläche

beschädigt werden oder es könnten sich Risse bilden.

• Halten Sie das Gerät von Wasser fern.

INSTALLATIONSANLEITUNG:

• Plazieren Sie das Gerät in mindestens 2 Meter Entfernung zu anderen Geräten, die elektrische Strahlung aussenden,

wie Fernseher oder Radiogeräte, um elektrische Störungen während des Betriebes des Gerätes zu vermeiden.

• Vermeiden Sie eine Verwendung an Orten, an denen das Gerät Kondensation oder drastischen

Temperaturschwankungen ausgesetzt ist. Die angemessene Raumtemperatur liegt zwischen 0 und 35°C.

• Vermeiden Sie Räumlichkeiten, in denen Fett oder öliger Rauch erzeugt wird, anderenfalls könnten

sich Risse an der Ober

äche des Hauptgerätes bilden.

HINWEIS - Störung des Radio- oder Fernsehempfangs:

Falls dieser Plasmacluster-Ionen-Generator Störungen des Radio- oder Fernsehempfangs verursacht,

versuchen Sie, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne anders aus oder stellen Sie sie an einem anderen Ort auf.

• Vergrößern Sie den Abstand zwischen dem Gerät und dem Radio/Fernsehgerät.

• Schließen Sie das Gerät an eine Steckdose an, die mit einem anderen Stromkreis verbunden ist,

als die, an die das Radio/Fernsehgerät angeschlossen ist.

• Wenden Sie sich an Ihren Händler oder an einen erfahrenen Radio/Fernsehtechniker.

WICHTIGE SICHERHEITSHINWEISE

Bei der Verwendung elektrischer Geräte müssen grundlegende Vorsichtsmaßnahmen

beachtet werden, einschließlich der Folgenden:

WARNUNG - Um das Risiko eines elektrischen Schlages, Brandes oder Verletzungen zu reduzieren:

• Lesen Sie alle Anweisungen vor Inbetriebnahme des Gerätes.

• Verwenden Sie ausschließlich eine Steckdose mit einer Spannung von 220-240 Volt.

• Nehmen Sie das Gerät NICHT in Betrieb, wenn das Netzkabel oder der Netzstecker beschädigt ist

oder wenn der Anschluss an die Steckdose gelockert ist.

• Entfernen Sie regelmäßig Staub vom Stecker.

• Stecken Sie NIEMALS Ihre Finger oder Fremdkörper in den Lufteinlass oder -auslass.

• Halten Sie das Netzkabel bei Abtrennen des Netzsteckers stets am Stecker selbst und niemals am Kabel fest.

Anderenfalls kann es zu einem Kurzschluss und dadurch zu einem elektrischen Schlag und/oder Brand kommen.

• Ziehen Sie den Stecker NICHT mit feuchten Händen raus.

• Betreiben Sie das Gerät NICHT in der Nähe von Gasgeräten oder offenen Kaminen.

• Falls das Netzkabel beschädigt ist, muss es durch den Hersteller, einen Kundendienst, ein durch Sharp autorisiertes

Kundendienst-Center oder durch einen quali

zierten Techniker ausgetauscht werden, um Gefahren zu vermeiden.

• Seien Sie bei der Reinigung des Gerätes vorsichtig.

Stark ätzende Reinigungsmittel können das Gehäuse beschädigen.

• Betreiben Sie das Gerät NICHT in Bereichen, in denen es feucht werden könnte.

• Verwenden Sie KEINE Spray-Produkte in der Nähe des Gerätes.

• Betreiben Sie das Gerät NICHT in Räumen, in denen ölige Bestandteile, Weihrauch, Zigaretten-

Funken und chemische Dämpfe vorhanden sind.

• Nehmen Sie das Gerät NICHT in Betrieb, wenn Sie Insektenspray verwenden oder in Räumen, in denen ölige

Rückstände, Weihrauch, Funken von bennenden Zigaretten, chemische Dämpfe o.ä. in der Luft vorhanden

sind. Dasselbe gilt für Räume, in denen das Gerät feucht werden könnte, wie zum Beispiel Badezimmer.

• Verwenden Sie KEINE silikonhaltigen Produkte in dem Raum, in dem das Gerät aufgestellt ist.

• Die Servicearbeiten an diesem Plasmacluster-Ionen-Generator sollten ausschließlich durch ein

von Sharp autorisiertes Kundendienst-Center ausgeführt werden. Wenden Sie sich bei jeglichen

Problemen, erforderlichen Einstellungen oder Reparaturen an ein Kundendienst-Center in Ihrer Nähe.

• Dieses Gerät darf nicht von Personen (einschließlich Kindern) verwendet werden, die über

eingeschränkte körperliche, Sinnes- oder geistige Fähigkeiten verfügen, oder denen es an

Erfahrung und Wissen fehlt, es sei denn, sie wurden von Personen, die für ihre Sicherheit

verantwortlich sind, in die Benutzung des Gerätes eingewiesen und dabei beaufsichtigt.

• Kinder sollten beaufsichtigt werden, um sicher zu gehen, dass sie nicht mit dem Gerät spielen.

• Scheuern sie nicht am Hauptgerät entlang, setzen Sie sich nicht darauf und lehnen Sie sich nicht

daran an. Dies könnte zu Verletzungen oder Betriebsstörungen führen.

IG-A20E̲A40E.ger.indd 4

2009/09/24 10:40:45

DEUTSCH

G-3

TEILEBEZEICHNUNG

Lüftungsgitter

(Luftauslass für die Plasmacluster-Ionen)

Plasmacluster-Ionen hoher Dichte werden nach

vorne abgegeben. (Stellen sie nichts vor das Gerät.)

Plasmacluster-Ionen generierende

Einheit

(Innenteil)

Bitte öffnen Sie die Abdeckung nur zum Austauschen

der Plasmacluster-Ionen generierenden Einheit.

(Siehe G-9)

Filter (Lufteinlass)

* Reinigen Sie den Filter in regelmäßigen Abständen.

* Versperren Sie den Lufteinlass nicht und

schieben Sie keine Gegenstände in das Gerät.

Netzkabel

Netzstecker

BEDIENFELD

FILTER SÄUBERN-Leuchte

(gelb)

EINHEIT AUSTAUSCHEN-Leuchte

(rot)

HOCH

MITTEL

NIEDRIG

BETRIEBSTASTE

EINHEIT-RÜCKSTELL-Taste

FILTER-RÜCKSTELL-Taste

AUTO NEUSTART-Schalter

BEFESTIGUNG DER FUNKTIONSABDECKUNG MIT

EINER SCHRAUBE

Die Funktionsabdeckung kann, falls nötig, mit einer zusätzlichen Schraube befestigt werden.

Unterlegscheibe

Schraube

Gummiabdeckung

Stecken Sie nach der Reinigung des Filters den

Netzstecker ein und drücken Sie die FILTER-

RÜCKSTELL-Taste für 3 Sekunden.

Drücken Sie diese Taste für 3 Sekunden,

nachdem Sie die Plasmacluster-Ionen

generierende Einheit ausgetauscht haben.

Drücken Sie sie nicht aus anderen Gründen.

Lüftergeschwindigkeits-

(blau)

IG-A20E̲A40E.ger.indd 5

2009/09/24 10:40:45

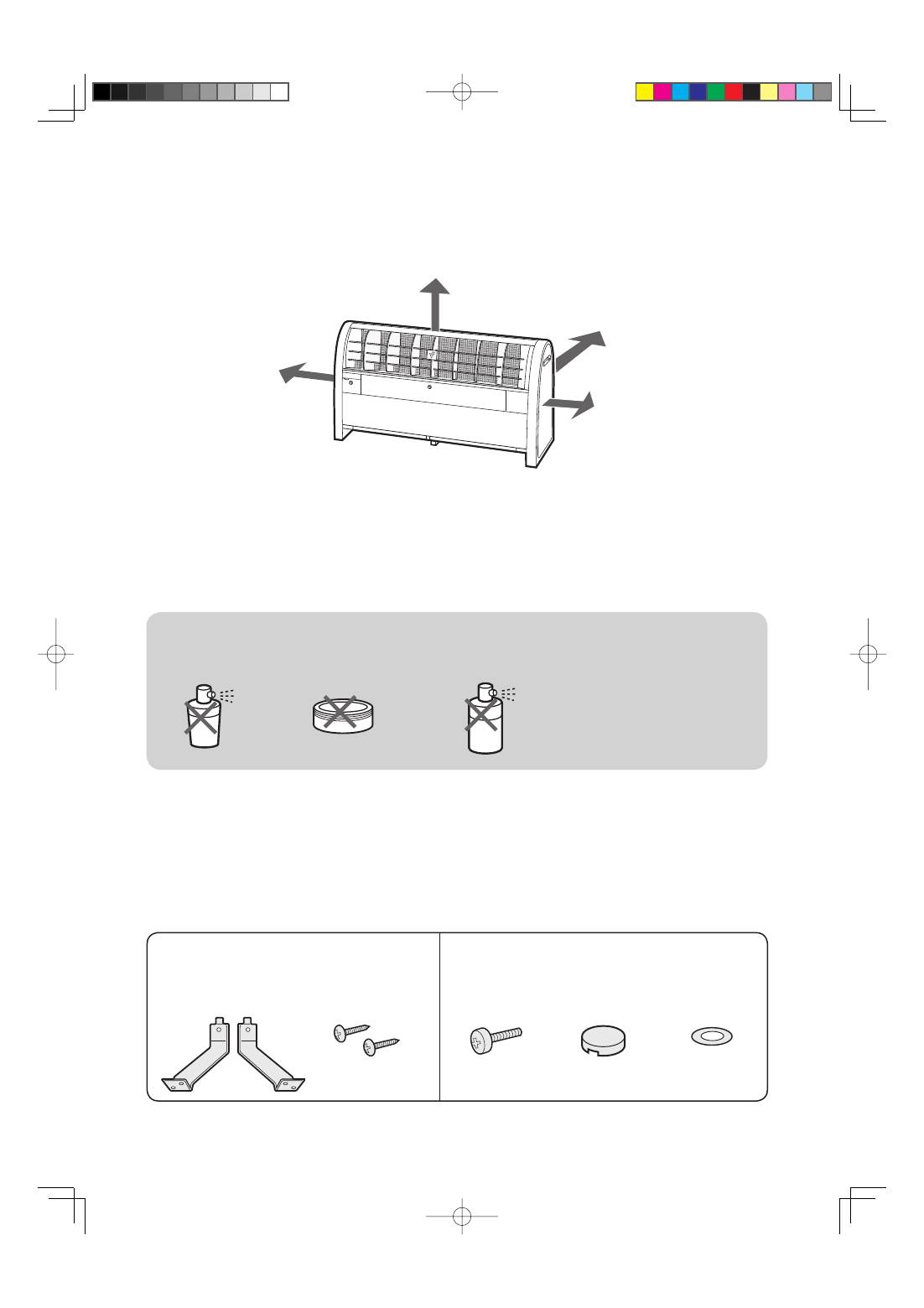

AUFSTELLPOSITION

Plazieren Sie das Hauptgerät auf einer ebenen, stabilen Oberfläche in einem Raum und

stecken Sie den Netzstecker in eine Steckdose. Bitte beachten sie den notwendigen Abstand.

SEITE mehr als 60cm

OBERSEITE Mehr als 60cm

RÜCKSEITE Mehr als 6cm

SEITE mehr als 60cm

Aufbauanleitung

• Um uneingeschränkte Funktionalität zu gewährleisten, stellen Sie nichts vor das Gerät.

• Um uneingeschränkte Funktionalität zu gewährleisten, blockieren Sie den Lufteinlass nicht und

stecken Sie keine Gegenstände in das Gerät.

• Das Gerät kann, falls nötig, mit zusätzlichen Teilen oder mit dem Ankerbolzen an der Wand befes-

tigt werden, siehe Seite G-5.

ZUSATZAUSRÜSTUNG

• Bedienungsanleitung

• Kippschutz-Satz

• Schraubensatz

G-4

Kippschutz-Satz

(falls das Hauptgerät an der Wand befestigt wird)

Schraubensatz für die Funktionsabdeckung

Befestigungsteile für die

Wand (2 Stk.)

Schraube für das

Hauptgerät (2 Stk.)

Schraube (1 Stk.)

Gummiabdeckung

(1 Stk.)

Unterlegscheibe

(1 Stk.)

Produkte, die Silikon enthalten*

Verwenden Sie die folgenden Gegenstände NICHT in der Nähe des Gerätes.

SPRAY

WACHS

PESTIZIDE

* Haarpflegeprodukte, Kosmetika,

Imprägnierspray, Glassreiniger,

Wischmittel und Wachs.

Ankerbolzen, Mutter und Unterlegscheibe für die Befestigung am Boden und Wandschraube für die

Befestigung an der Wand sind nicht als Zubehörteile enthalten.

IG-A20E̲A40E.ger.indd 6

2009/09/24 10:40:45

DEUTSCH

over 180mm

wall

552mm(IG-A20E)

898mm(IG-A40E)

G-5

AUFSTELLEN DES GERÄTES

Lösen Sie die farbig markierten

Schrauben (2 Stk. auf jeder Seite).

Heben Sie die Seitenplatte nach oben

und entfernen Sie sie nach außen.

Falls das Hauptgerät mit Ankerbolzen am Boden

xiert werden soll.

M e s s e n S i e d i e P o s i t i o n d e r

Ankerbolzen aus und befestigen

Sie diese am Boden.

* Die Höhe der Ankerbolzen

beträgt maximal 25 mm.

* Der Durchmesser der

Ankerbolzen beträgt

maximal 8 mm.

Mutter

Ankerbolzen

Stellen Sie das Hauptgerät auf die

Ankerbolzen und ziehen Sie sie mit

Unterlegscheibe und Mutter fest.

Falls das Hauptgerät mit den Befestigungsteilen

an der Wand

xiert werden soll.

Befestigen Sie die Befestigungsteile mit

Schrauben am Hauptgerät. (Linke und

rechte Seite)

Die Befestigungsteile und die Schrauben

sind Zubehörteile. (Je 2 Stk.)

Die Schrauben sollten fest angezogen werden.

* Je nach Wandbeschaffenheit können sie evtl. nicht

angezogen werden.

Bringen Sie die Seitenplatte an und

schrauben Sie die farbig markierten

Schrauben auf beiden Seiten ein.

right side of rear

28mm

wall side

28mm

screw

left side of rear

mounting part(right)

mounting part(left)

Seitenplatte

Ankerbolzen

Unterlegscheibe

Wand

über 180mm

Schraube

rechte Seite hinten

Befestigungsteil

(rechts)

linke Seite hinten

Befestigungsteil

(links)

Wandseite

IG-A20E̲A40E.ger.indd 7

2009/09/24 10:40:47

G-6

BETRIEB

* Diese Bedienungsanleitung ist auf den IG-A40E ausgelegt.

Die Vorgehensweise für den IG-A20E ist dieselbe.

Öffnen Sie die Abdeckung des Bedienfeldes.

Falls die Abdeckung von einer Schraube gehalten wird,

entfernen Sie die Gummiabdeckung und die Schraube

und öffnen Sie die Abdeckung des Bedienfeldes.

Befestigen Sie die Abdeckung des Bedienfeldes.

Falls nötig, schrauben Sie die Abdeckung mit der

mitgelieferten Schraube und der Unterlegscheibe fest

und setzen Sie die Gummiabdeckung auf. (Siehe Seite

G-3)

Bedienfeld

Drücken Sie die Betriebstaste, um den gewünschten

Modus auszuwählen.

NIEDRIG

Ruhige Abgabe hochdichter

Plasmacluster Ionen.

MITTEL

Plasmacluster-Ionen hoher Dichte

bei mittlerer Lüftergeschwindigkeit

ausstoßen.

HOCH

Das Volumen der Plasmacluser-

Ionen hoher Dichte erhöhen,

um die Reinigungskapazität zu

erhöhen.

Ausschalten.

BETRIEBSTASTE

AUTO NEUSTART

Ist der AUTO NEUSTART-Schalter auf „AN“

gestellt und das Gerät wird versehentlich

ausgesteckt, reagiert der Leistungsschalter

wie bei einem Stromausfall und das Gerät

nimmt den Betrieb nach Wiederherstellung

der Stromzufuhr automatisch in der letzten

Einstellung wieder auf.

AUTO NEUSTART-

Schalter

IG-A20E̲A40E.ger.indd 8

2009/09/24 10:44:10

DEUTSCH

VORSICHT

G-7

REINIGUNG UND PFLEGE

WARNUNG:

Wenn Sie das Gerät reinigen, überzeugen Sie sich zuerst, dass das Netzkabel

herausgezogen ist, und berühren Sie den Stecker niemals mit feuchten Händen.

Anderenfalls kann es zu elektrischem Schlag und/oder Verletzungen kommen.

Hauptgerät

Jeden Monat oder häu

ger, wenn erforderlich.

Wischen Sie das Gerät mit einem trockenen, weichen Lappen ab.

Verwenden Sie Wasser und ein mildes Reinigungsmittel.

Danach mit einem feuchten Lappen abwischen.

Vergewissern Sie sich, dass das Hauptgerät vollständig trocknet.

Filter

Alle 2 Wochen oder häu

ger, wenn erforderlich.

Die FILTER SÄUBERN-Leuchte leuchtet nach ca. 1 Monat (ca. 720 Stunden) auf, wenn das Gerät

im Dauerbetrieb läuft.

Ziehen Sie den Filter aus dem unteren Bereich des Hauptgerätes heraus und entfernen Sie den

Staub mit einem Staubsauger oder ähnlichen Geräten.

IG-A20E Filter (1 Stk.)

IG-A40E Filter (2 Stk.)

* Der Filter ist kein Wegwerfartikel,

reinigen Sie ihn daher häu

Filter

• Ist der Filter sehr schmutzig, waschen Sie ihn bitte

mit Wasser oder einem milden Küchenreiniger.

• Schrubben Sie ihn nicht mit einem harten Schwamm

ab und biegen Sie ihn beim Waschen nicht durch.

• Vermeiden Sie es, die Filter im Freien in der Sonne

oder mittels eines Ofens zu trocknen.

FILTER-RÜCKSTELL-Taste

Stecken Sie nach der Reinigung den Stecker ein und

drücken Sie die RÜCKSTELL-Taste für 3 Sekunden.

IG-A20E̲A40E.ger.indd 9

2009/09/24 10:40:49

G-8

AUSTAUSCH DER PLASMACLUSTER-IONEN

GENERIERENDEN EINHEIT

Um gleichbleibend Plasmacluster-Ionen abzugeben, ist der regelmäßige Austausch

der Plasmacluster-Ionen generierenden Einheit erforderlich. Das Geräteaustausch-

Licht bleibt währenddessen AN, als Erinnerung an den Austausch.

Abgelaufene Zeit

Betriebsbeginn.

Ca. 2 Jahre

(ca. 17 500 Stunden)

Ca. 2 Jahre und

2 Monate

(ca. 19 000 Stunden)

Plasmacluster-

Ionen werden nicht

abgegeben.

leuchtet (blau)

blinkt (rot)

leuchtet (blau)

blinkt schnell (rot)

blinkt (rot)

blinkt (blau)

Meldung

Ein Austausch der

Plasmacluster-Ionen

generierenden

Einheit wird

Top 10 manuals

100.00

NZXT HALE90 1000W

99.99

Samsung SM-R380

99.97

AEG BSB 18C

99.97

Dell 2700W

99.97

Smeg KSEC70X

99.96

Beurer HDE 40

99.96

Pyramida KH 50 v.2

99.96

MSI CSM-H81M-P32

99.96

AEG HR 5627

99.95

Melissa 640-048

To the rating of instructions and manuals →

Additional manuals

Konig Electronic Universal remote control for 4 devices

Asus RT-N13

Nilfisk-Advance America GW 210

Nilfisk-Advance America GW 220

Sharp IG-A40E-W – page 2

Manual for Sharp IG-A40E-W

Table of contents

Top 10 manuals

Additional manuals
