Panasonic TYST20K: 裝配程序

55

裝配程序

（續）

2. 安裝電漿顯示器

放上裝配好的底座，使其後部（貼有型號銘牌的一側）面向您自己，對齊電漿顯示器和立柱，將立柱插電漿顯示器

中，然後插入並堅固裝置安裝螺絲

（4 個螺絲）

。

（鎖緊扭力：1.5 至 1.8 N∙

m）

3. 連接附加設備和纜線線

●

接線的詳細信息，請參閱電漿顯示器的用戶手冊。

●

連接附加設備所需的連線，將一個接線板

（1 個接線板）穿過基座後部的線夾，將所有電線和纜線綑紮到一起，

如圖所示。

●

請勿將纜線線與其它電線和纜線綑紮在一起。

後視圖

確保電線足夠鬆弛，以盡可能減少壓力，然後使用提供的接線板

 將

纜線牢固的綑紮在一起。

綑紮纜線

將接線板

 的尖端穿過線夾

拉

將所有纜

線整潔的

綑紮到一

起

解開纜線束

拉

拉動接線板的

鎖緊部分

接線板

纜線

箝

裝置安裝螺絲

型號名牌

使貼有型號名牌的一側面向您，將立柱盡可能

深地插入電漿顯示器。

電漿顯示器後部

電漿顯示器後部

中文

56

裝配程序

（續）

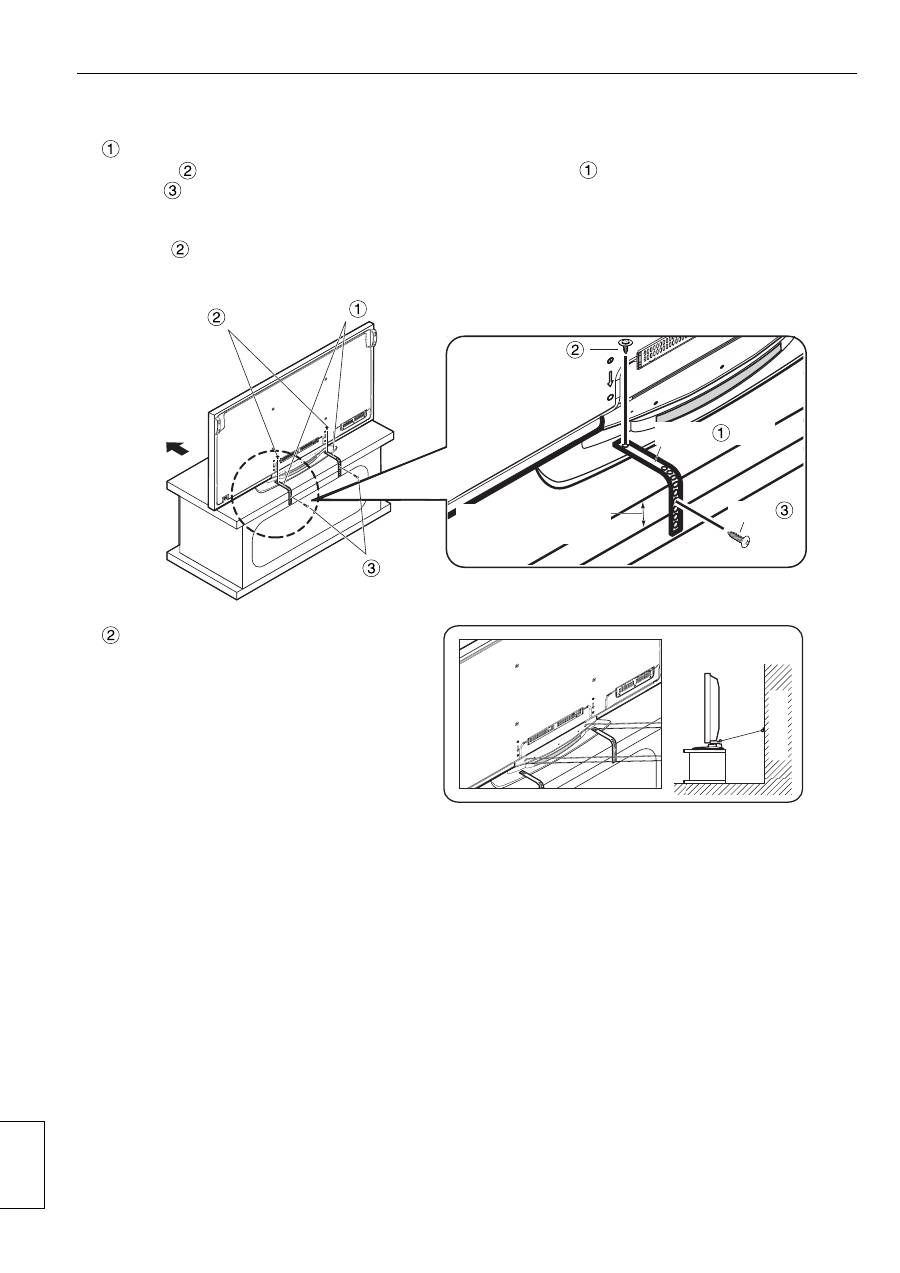

4. 防止電漿顯示器發生傾覆

● 將電漿顯示器固定到基座和牆面上。

固定到基座上

將螺絲

（2 個螺絲）穿過底座兩側的螺絲孔，然後將防傾覆皮帶

（2 條皮帶）安裝到底座上，並使用木

螺絲

（2 個螺絲）固定基座。

安裝到基座上時，將木螺絲插入準備好的孔中。

如果沒有準備好的孔，請在基板寬度的中心鑽兩個新孔。

（螺絲

 鎖緊扭力：1.2 至 1.5 N∙

m）

固定至牆壁上

將結實的細繩、線或其它市面上可買到的此

類細線穿過位於底座後部兩側的孔，並將細

線等固定到牆上或柱子上。

螺絲

螺絲

防傾覆帶

防傾覆帶

前面

木螺絲

木螺絲

將木螺絲放到材料寬度的

中心位置。

[ 出於安裝考慮，請務必使用防傾覆 / 掉落附件 ]

發生地震時設備可能傾覆。因此，請務必使用防傾覆 / 掉落附件。

※

本部分的詳細內容旨在說明如何減少因地震導致本設備傾覆或掉落所造成顯示器損壞或人員傷害的方法。但是，

並不保證防傾覆 / 掉落附件在所有地震情況下均有效。

牆面

中文

57

410 (16.2)

327 (12.9)

143 (5.7)

183 (7.3)

175 (6.9)

105 (4.2)

55 (2.2)

60 (2.4)

66 (2.6)

136 (5.4)

131 (5.2)

46 (1.9)

8

(0.4)

40 (1.6)

360 (14.2)

390 (15.4)

578 (22.8)

340 (13.4)

据置きスタンド

Pedestal

Sockel

Vloerstandaard

Piedistallo

Piédestal

Pedestal

Bottenplatta

Sokkel

Подставка

Тірек

Підставка

底座

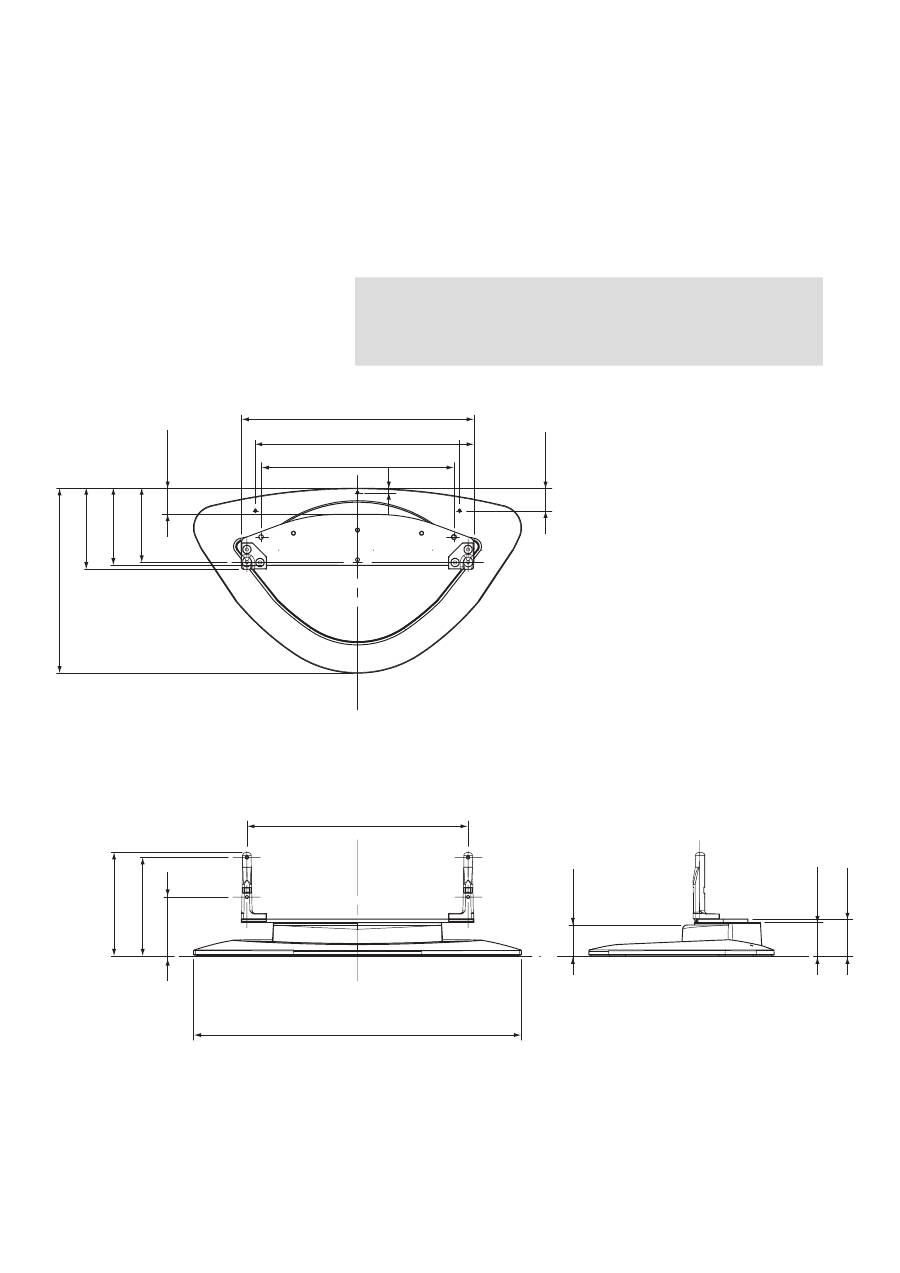

外形寸法図

External dimensions drawing

Abbildung mit externen Abmessungen

Tekening met buitenafmetingen

Schema delle dimensioni esterne

Plan des dimensions extèrieures

Dibujo de dimensiones externas

Detaljskiss över yttermått

Tegning af udvendige mål

Схема

с

внешними

размерами

Сыртқы

өлшемдер

сызбасы

Креслення

із

зовнішніми

розмірами

外觀尺寸圖

単位 :

 mm

Unit: mm (inches)

Einheit: mm

Eenheid: mm

Unità: mm

Unité: mm

Unidad: mm

Enhet: mm

Enhed: mm

Единицы

:

мм

Бірлік

:

мм

Одиниці

виміру

:

мм

單位： 毫米

前

Front

Vorderseite

Voorkant

Parte anteriore

Avant

Parte delantera

Framsida

Front

Передняя

сторона

Алды

Передній

бік

前面

※

※
