Kenwood DPX504U: Verbinden van kabels met aansluitingen

P.CONT

ANT.

CONT

MUTE

REMOTE CONT

STEERING WHEEL

REMOTE INPUT

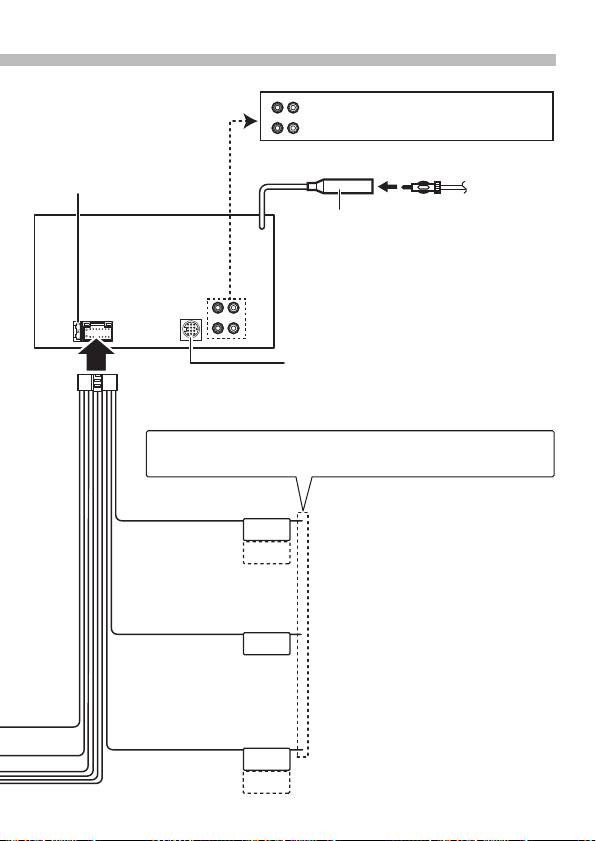

Verbinden van kabels met aansluitingen

Voor-uitgang (alleen DPX504U/ DPX404U)

Achter-uitgang/ subwoofer-uitgang

Zekering (10A)

Antennekabel

FM/AM antenne-ingang (JASO)

Naar Kenwood- diskwisselaar/ extern optioneel

accessoire (alleen DPX504U)

Bedradingsbundel

Zie de overeenkomstige handleidingen om

(toebehoren1)

⁄

deze snoeren aan te sluiten.

Zorg dat de kabel niet uit het lipje komt wanneer u geen

verbindingen heeft gemaakt.

Blauw/wit (geschakelde voeding/

antennemotor)

Sluit aan op de voedingsaansluiting wanneer

u de optionele vermogensversterker gebruikt,

of op de spanningsaansluiting van de

antenneversterker voor de platte of pooltype

antenne. (Max. 300 mA, 12 V DC)

Bruin (draad stilteregeling)

Verbinden met de aansluiting die is geaard

tijdens de ontvangst van of gedurende een

telefoongesprek.

Raadpleeg de navigatiehandleiding als

⁄

u een Kenwood-navigatiesysteem wilt

aansluiten.

Geel (accukabel)

Lichtblauw/geel (draad

stuurafstandsbediening)

Rood (ontstekingskabel)

Als u de stuurafstandsbediening wilt

gebruiken, hebt u een adapter nodig (niet

geleverd) die bij uw auto past.

Nederlands

|

47
