Kenwood DPX504U: Подсоединение кабелей к гнездам для подключения

P.CONT

ANT.

CONT

MUTE

REMOTE CONT

STEERING WHEEL

REMOTE INPUT

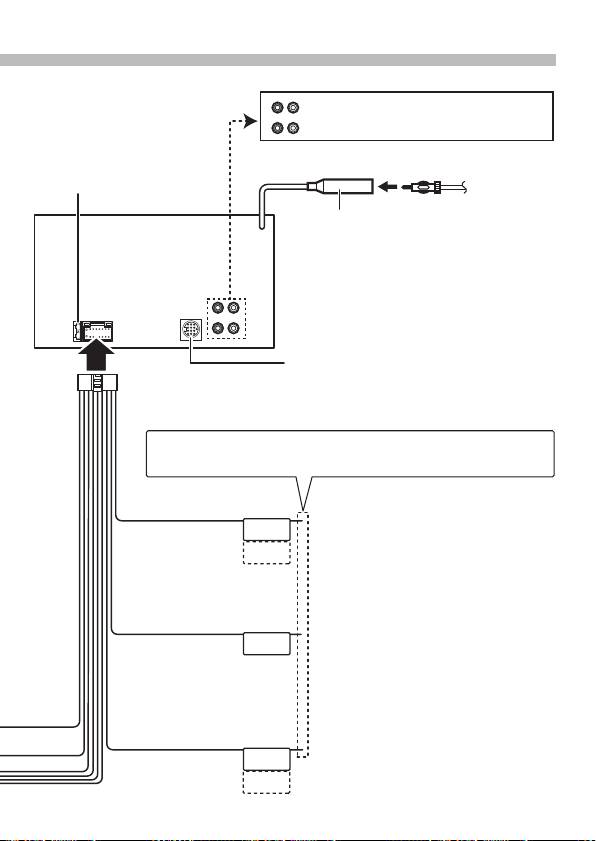

Подсоединение кабелей к гнездам для подключения

Передний выход (только DPX504U/ DPX404U)

Задний выход/Выход СНЧ-динамика

Антенный

Предохранитель (10 А)

кабель

Вход антенны для приёма

FM/AM-сигналов (JASO)

К устройству смены дисков Kenwood/ Внешней

дополнительной принадлежности (только

Жгут проводов

DPX504U)

(Принадлежность 1)

Подключение этих проводов описано

⁄

в соответствующих инструкциях по

эксплуатации.

Если никаких соединений не выполняется, не вытаскивайте

кабель из наконечника.

Синий/белый (Провод

управления питанием/

управления антенной)

Присоедините или к клемме управления

мощностью, если используется

дополнительный усилитель мощности, или

к клемме питания для выходного каскада

усилителя антенны пленочного типа или

короткополюсной антенны. (Макс. 300 мА,

Коричневый (Провод

12 В, DC)

управления отключением

звука)

Подсоедините к гнезду, которое заземлено,

когда звонит телефон или во время

разговора.

Для подключения навигационной

⁄

системы Kenwood ознакомьтесь с

прилагаемым к ней руководством

Голубой/жёлтый (Провод

пользователя.

пульта дистанционного

Для использования функции пульта

управления на руле)

дистанционного управления на руле

необходим специальный адаптер (не входит

в комплект), соответствующий модели

вашей машины.
