Kenwood DPX504U: Collegamento dei cavi ai terminali ⁄

Collegamento dei cavi ai terminali

⁄

• Impedenza altoparlante: 4 – 8 Ω

• Corrente di alimentazione massima del

terminale USB : 500 mA

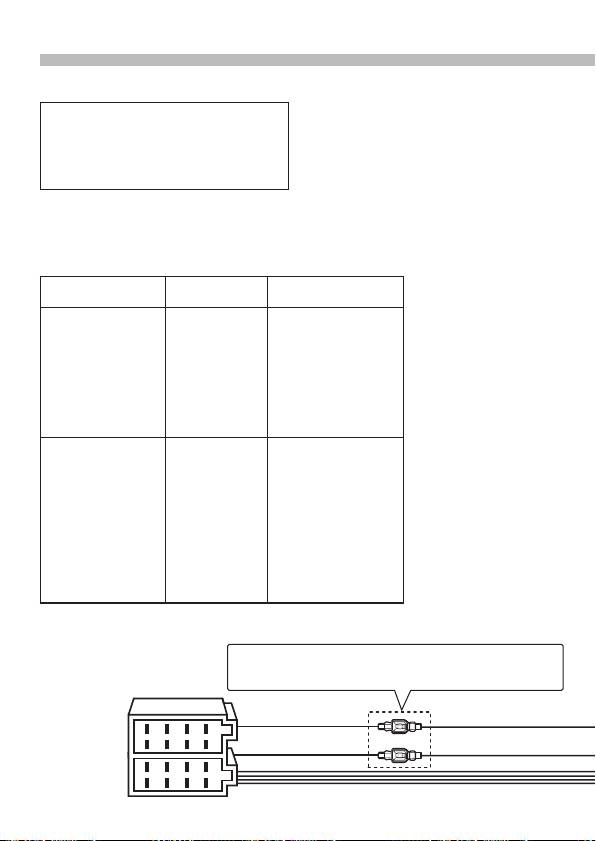

Guida alle funzioni dei connettori

Numeri dei terminali

Colore del cavo Funzioni

per i connettori ISO

Connettore di

alimentazione esterna

A-4 Giallo Batteria

A-5 Blu/bianco Controllo alimentazione

A-6 Arancione/bianco Dimmer

A-7 Rosso Accensione (ACC)

A-8 Nero Collegamento di messa

a terra (massa)

Connettore

altoparlante

B-1 Viola Posteriore destro (+)

B-2 Viola/nero Posteriore destro (–)

B-3 Grigio Anteriore destro (+)

B-4 Grigio/nero Anteriore destro (–)

B-5 Bianco Anteriore sinistro (+)

B-6 Bianco/nero Anteriore sinistro (–)

B-7 Verde Posteriore sinistro (+)

B-8 Verde/nero Posteriore sinistro (–)

⁄

Vedere <Collegamento del connettore ISO> (pagina 60).

Giallo (cavo

Giallo (terminale A–4)

della batteria)

Connettore A

8

6

4

2

Rosso (cavo di

7

5

3

1

Rosso (terminale A–7)

accensione)

8

6

4

2

Connettore B

7

5

3

1

58

|

Guida rapida all'uso
