Подсоединение кабелей к гнездам для подключения

⁄

• Полное сопротивление катушки

громкоговорителя 4 – 8 Ом

• Максимальный ток питания порта USB

: 500 мА

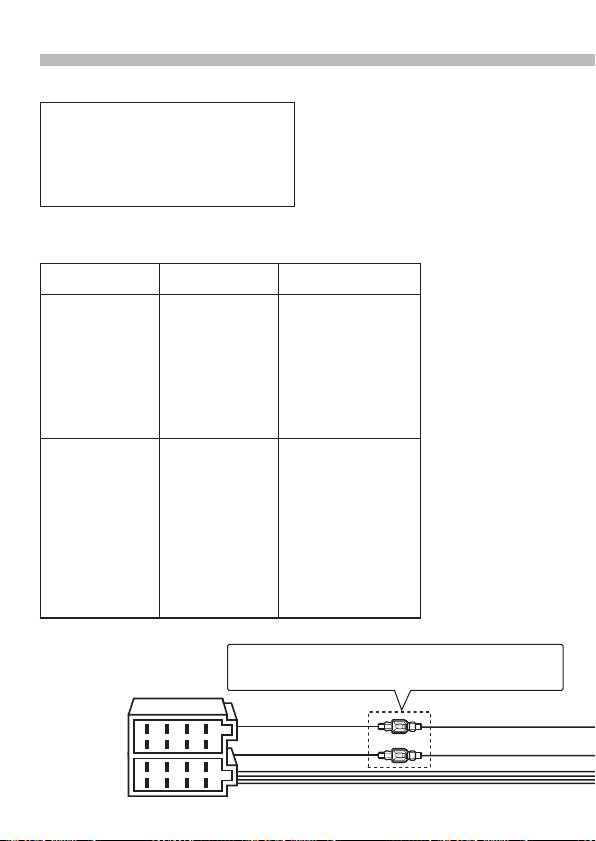

Taблица функций разъёма

 

  

 ISO

Разъем для

внешнего источника

питания

A-4 Желтый Аккумулятор

A-5 Синий/белый Управление питанием

A-6 Оранжевый/белый Регулятор освещенности

A-7 Kрасный Зажигание (АCC)

A-8 Черный Заземляющее

соединение (земля)

Разъем для

акустической

системы

B-1 Фиолетовый Задний правый (+)

B-2 Фиолетовый/чёрный Задний правый (–)

B-3 Cерый Передний правый (+)

B-4 Серый/чёрный Передний правый (–)

B-5 Белый Передний левый (+)

B-6 Белый/чёрный Передний левый (–)

B-7 Зеленый Задний левый (+)

B-8 Зелёный/чёрный Задний левый (–)

⁄ См. главу <Подключение разъёма ISO> (стр. 96).

Желтый (Кабель

Желтый (штекер A–4)

батареи)

Разъём A

8

6

4

2

Красный (Кабель

7

5

3

1

Красный (штекер A–7)

зажигания)

8

6

4

2

Разъём B

7

5

3

1
