Kenwood DPX504U: Ligar os cabos aos terminais ⁄

Ligar os cabos aos terminais

⁄

• Impedância do altifalante: 4 – 8 Ω

• Corrente de alimentação máxima do

terminal USB : 500 mA

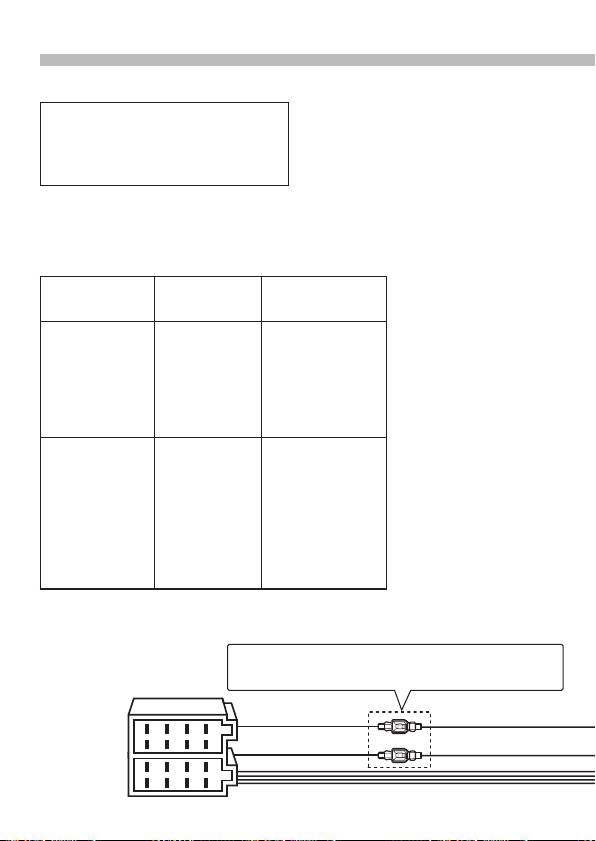

Guia da função do conector

Números dos

Cor dos cabos Funções

pinos para os

conectores ISO

Conector de

alimentação externa

A-4 Amarelo Bateria

A-5 Azul/branco Controlo de energia

A-6 laranja/branco Redutor de iluminação

A-7 vermelho Ignição (ACC)

A-8 Preto Ligação terra (massa)

Ligação altifalante

B-1 Roxo Traseiro direito (+)

B-2 Roxo/preto Traseiro direito (–)

B-3 Cinzento Dianteiro direito (+)

B-4 Cinzento/preto Dianteiro direito (–)

B-5 Branco Dianteiro esquerdo (+)

B-6 Branco/preto Dianteiro esquerdo (–)

B-7 Verde Traseiro esquerdo (+)

B-8 Verde/preto Traseiro esquerdo (–)

⁄

Consulte <Ligação do conector ISO> (página 84).

Amarelo (cabo da

Amarelo (pino A-4)

bateria)

Conector A

8

6

4

2

Vermelho (cabo de

7

5

3

1

Vermelho (pino A-7)

ignição)

8

6

4

2

Conector B

7

5

3

1

82

|

Guia de iniciação rápida
