5-1 6-2 6-3 6-4 6-1 7-1 7-2 5-2

6 5 7

EG-Konformitätserklärung.

Wir erklären

in alleiniger Verantwortung, dass dieses

Produkt mit den folgenden Normen oder normativen

Dokumenten übereinstimmt: EN 60745-1, EN 60745-

2-5, EN 55014-1, EN 55014-2, EN 61000-3-2, EN

61000-3-3 gemäß den Bestimmungen der Richtlinien,

2006/42/EG, 2004/108/EG, 2011/65/EU (ab 01.01.2013).

EC-Declaration of Conformity:

We declare

at our sole responsibility that this product

is in conformity with the following standards or

standardised documents: EN 60745-1, EN 60745-2-5,

EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-

3-3 in accordance with the regulations, 2006/42/

EC, 2004/108/EC, 2011/65/EU (from 01.01.2013).

C E - D é c l a r a t i o n d e c o n f o r m i t é

communautaire.

Nous déclarons sous notre

propre responsabilité que ce produit est conforme

aux normes ou documents de normalisation suivants:

EN 60745-1, EN 60745-2-5, EN 55014-1, EN 55014-

2, EN 61000-3-2, EN 61000-3-3 conformément aux

prescriptions des directives 2006/42/CE, 2004/108/CE,

2011/65/UE (à partir du 01.01.2013).

CE-Declaración de conformidad.

Declaramos bajo

nuestra exclusiva responsabilidad que este

producto corresponde a las siguientes normas o

documentos normalizados: EN 60745-1, EN 60745-2-

5, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-

3-3 conforme a las prescripciones estipuladas en las

directrices, 2006/42/CE, 2004/108/CE, 2011/65/UE (a

partir del 01.01.2013).

CE-Dichiarazione di conformità.

Dichiariamo sotto

la nostra esclusiva responsabilità che il presente

prodotto è conforme alle norme e ai documenti

normativi seguenti: EN 60745-1, EN 60745-2-5,

EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

conformemente alle normative delle direttive, 2006/42/

CE, 2004/108/CE, 2011/65/UE (a partire dal 01.01.2013).

EG-conformiteitsverklaring.

Wij verklaren op eigen

verantwoordelijkheid dat dit produkt voldoet aan de

volgende normen of normatieve documenten:

EN 60745-1, EN 60745-2-5, EN 55014-1, EN

55014-2, EN 61000-3-2, EN 61000-3-3 conform de

richtlijnen, 2006/42/EG, 2004/108/EG, 2011/65/EU

(vanaf 01.01.2013).

EG-konformitetsförklaring.

Vi förklarar i eget ansvar,

att denna produkt stämmer överens med följande

normer och normativa dokument: EN 60745-

1, EN 60745-2-5, EN 55014-1, EN 55014-2, EN

61000-3-2, EN 61000-3-3 enligt bestämmelserna i

direktiven, 2006/42/EG, 2004/108/EG, 2011/65/EU (fr o

m 01.01.2013).

EY-standardinmukaisuusvakuutus.

Vakuutamme

yksinvastuullisina, että tuote on seuraavien stan-

dardien ja normatiivisten ohjeiden mukainen: EN 60745-

1, EN 60745-2-5, EN 55014-1, EN 55014-2, EN 61000-3-

2, EN 61000-3-3 direktiivien, 2006/42/EY, 2004/108/EY

määräysten mukaan, 2011/65/EU (01.01.2013 alkaen).

EF-konformitetserklæring:

Vi erklærer at have

alene ansvaret for, at dette produkt er i overens-

stemmelse med de følgende normer eller normative

dokumenter: EN 60745-1, EN 60745-2-5, EN 55014-1,

EN 55014-2, EN 61000-3-2, EN 61000-3-3 i henhold til

bestemmelserne af direktiverne, 2006/42/EG, 2004/108/

EG, 2011/65/EU (fra 01.01.2013).

CE-Konformitetserklæring.

Vi erklærer på eget

ansvar at dette produktet er i overensstemmelse

med følgende normer eller normative dokumenter: EN

60745-1, EN 60745-2-5, EN 55014-1, EN 55014-2, EN

61000-3-2, EN 61000-3-3 iht. Bestemmelsene i råds-

direktivene , 2006/42/EF, 2004/108/EF, 2011/65/EU (fra

01.01.2013).

CE-Declaração de conformidade:

Declaramos,

sob a nossa exclusiva responsabilidade, que este

produto corresponde às normas ou aos documentos

normativos citados a seguir: EN 60745-1, EN 60745-2-

5, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-

3-3 segundo as disposições das directivas,2006/42/CE,

2004/108/CE, 2011/65/UE (a partir de 01.01.2013).

Декларация соответствия ЕС.

Мы заявляем с

исключительной ответственностью, что данный

продукт соответствует следующим нормам или нор-

мативным документам: EN 60745-1, EN 60745-2-5, EN

55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 в

соответствии с положениями директив, 2006/42/ EG,

2004/108/EG, 2011/65/EU (с 01.01.2013).

ES prohlášení o shodě.

Prohlašujeme s veške-

rou odpovědností, že tento výrobek je ve shodě s

následujícími normami nebo normativními dokumenty:

EN 60745-1, EN 60745-2-5, EN 55014-1, EN 55014-2,

EN 61000-3-2, EN 61000-3-3 podle ustanovení směrnic,

2006/42/ES, 2004/108/ES, 2011/65/EU (od 01.01.2013).

Oświadczenie o zgodności z normami UE.

Niniej-

szym oświadczamy na własną odpowiedzialność,

że produkt ten spełnia następujące normy lub dokumen-

ty normatywne: EN 60745-1, EN 60745-2-5, EN 55014-1,

EN 55014-2, EN 61000-3-2, EN 61000-3-3 zgodnie z po-

stanowieniami wytycznych, 2006/42/EG, 2004/108/EG,

2011/65/EU (od 01.01.2013).

Dr. Johannes Steimel

13.08.2012

Leiter Forschung, Entwicklung, technische Dokumentation

Manager Research, Development, technical documentation

Directeur de recherce, développement, documentation technique

Festool Group GmbH & Co. KG

Wertstr.

D-73240

Wendlingen

Handkreissäge

Circular saw

Scie circulaire

Serien-Nr.

Serial no.

N° de série

TS 75 EQ

491878

TS 75 EBQ

491874

Jahr der CE-Kennzeichnung:

Year of CE mark

Année du marquage CE

2005

Technische Daten

TS 75 EBQ/ TS 75 EQ

Leistung 1600

(110 V-Version

13 A)

Drehzahl (Leerlauf)

1350 - 3550 min

-1

Drehzahl max.

4400

min

-1

Schrägstellung

0° - 47°

Schnitttiefe bei 0°

0 – 75 mm

Schnitttiefe bei 45°

0 – 56 mm

Sägeblattabmessung 210x2,4x30

Gewicht 6,2

Schutzklasse

/II

max. auftretbare Drehzahl bei fehlerhafter

Elektronik.

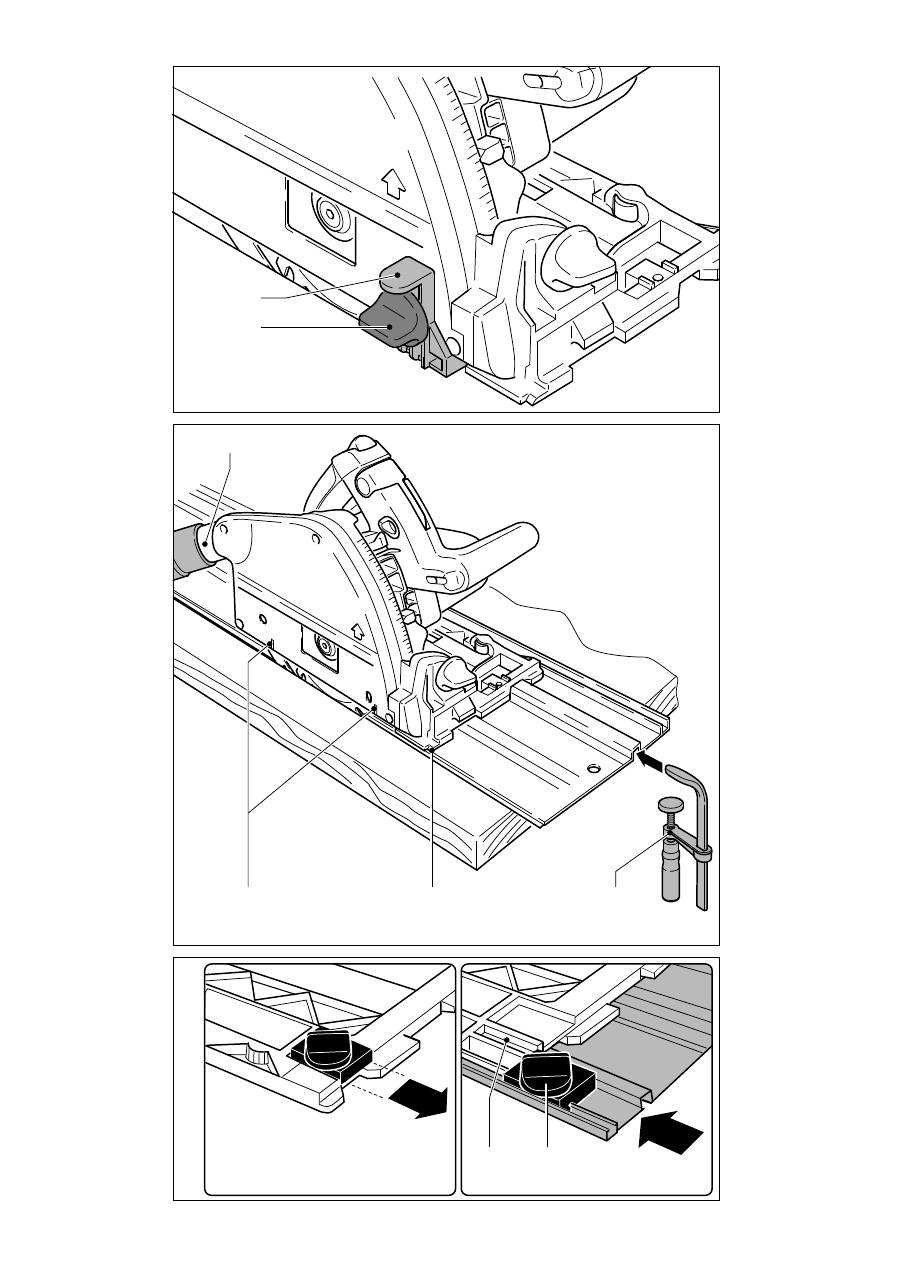

Die angegebenen Abbildungen beﬁ nden sich am

Anfang dieser Bedienungsanleitung.

Symbole

Warnung vor allgemeiner Gefahr

Bedienungsanleitung, Hinweise lesen

Gehörschutz tragen!

Schutzbrille tragen!

1 Bestimmungsgemäße

Verwendung

Bestimmungsgemäß sind die Maschinen zum

Sägen von Holz, holzähnlichen Werkstoffen,

gips- und zementgebundenen Faserstoffen sowie

Kunststoffen vorgesehen. Mit den von Festool

angebotenen Spezialsägeblättern für Aluminium

können die Maschinen auch zum Sägen von Alu-

minium verwendet werden.

Es dürfen nur Sägeblätter mit folgenden Da-

ten verwendet werden: Sägeblattdurchmesser

210 mm; Schnittbreite 2,4 mm bis 2,6 mm; Auf-

nahmebohrung 30 mm; Stammblattdicke max.

1,8 mm; geeignet für Drehzahlen bis 5000 min

-1

Keine Schleifscheiben einsetzen.

Festool Elektrowerkzeuge dürfen nur in Ar-

beitstische eingebaut werden, die von Festool

hierfür vorgesehen sind.

Durch den Einbau in

einen anderen oder selbstgefertigten Arbeitstisch

kann das Elektrowerkzeug unsicher werden und

zu schweren Unfällen führen.

Für Schäden und Unfälle bei nicht be-

stimmungsgemäßem Gebrauch haftet

der Benutzer.

2 Sicherheitshinweise

2.1 Allgemeine

Sicherheitshinweise

Warnung! Lesen Sie sämtliche Sicher-

heitshinweise und Anweisungen.

Fehler bei der Einhaltung der Warnhinweise und

Anweisungen können elektrischen Schlag, Brand

und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und An-

weisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete

Begriff „Elektrowerkzeug“ bezieht sich auf netz-

betriebene Elektrowerkzeuge (mit Netzkabel)

und auf akkubetriebene Elektrowerkzeuge (ohne

Netzkabel).

2.2

Maschinenspeziﬁ sche Sicherheitshin-

weise

Sägeverfahren

GEFAHR: Kommen Sie mit Ihren Händen

nicht in den Sägebereich und an das Sägeblatt.

Halten Sie mit Ihrer zweiten Hand den Zusatz-

griff oder das Motorgehäuse.

Wenn beide

Hände die Kreissäge halten, kann das Säge-

blatt diese nicht verletzen.

Greifen Sie nicht unter das Werkstück.

Die

Schutzhaube kann Sie unterhalb des Werkstü-

ckes nicht vor dem Sägeblatt schützen.

Passen Sie die Schnitttiefe an die Dicke des

Werkstücks an.

Es sollte weniger als eine

volle Zahnhöhe unter dem Werkstück sichtbar

sein.

Halten Sie das zu sägende Werkstück nie-

mals in der Hand oder über dem Bein fest.

Sichern Sie das Werkstück an einer stabilen

Aufnahme.

Es ist wichtig, das Werkstück gut zu

befestigen, um die Gefahr von Körperkontakt,

Klemmen des Sägeblattes oder Verlust der

Kontrolle zu minimieren.

Fassen Sie das Elektrowerkzeug an den iso-

lierten Griffﬂ ächen an, wenn Sie Arbeiten

ausführen, bei denen das Einsatzwerkzeug

verborgene Stromleitungen oder das eigene

Netzkabel treffen kann.

Kontakt mit einer

spannungsführenden Leitung setzt auch

die Metallteile des Elektrowerkzeugs unter

Spannung und führt zu einem elektrischen

Schlag.

Verwenden Sie beim Längsschneiden immer

einen Anschlag oder eine gerade Kantenfüh-

rung.

Dies verbessert die Schnittgenauigkeit

und verringert die Möglichkeit, dass das Sä-

geblatt klemmt.

Verwenden Sie immer Sägeblätter in der

richtigen Größe und mit passender Aufnah-

Handkreissäge TS 75 EBQ/ TS 75 EQ

mebohrung (z.B. sternförmig oder rund).

Sägeblätter, die nicht zu den Montageteilen der

Säge passen, laufen unrund und führen zum

Verlust der Kontrolle.

Verwenden Sie niemals beschädigte oder

falsche Sägeblatt-Spannflansche oder

-Schrauben.

Die Sägeblatt-Spannflansche

und -Schrauben wurden speziell für Ihre Säge

konstruiert, für optimale Leistung und Be-

triebssicherheit.

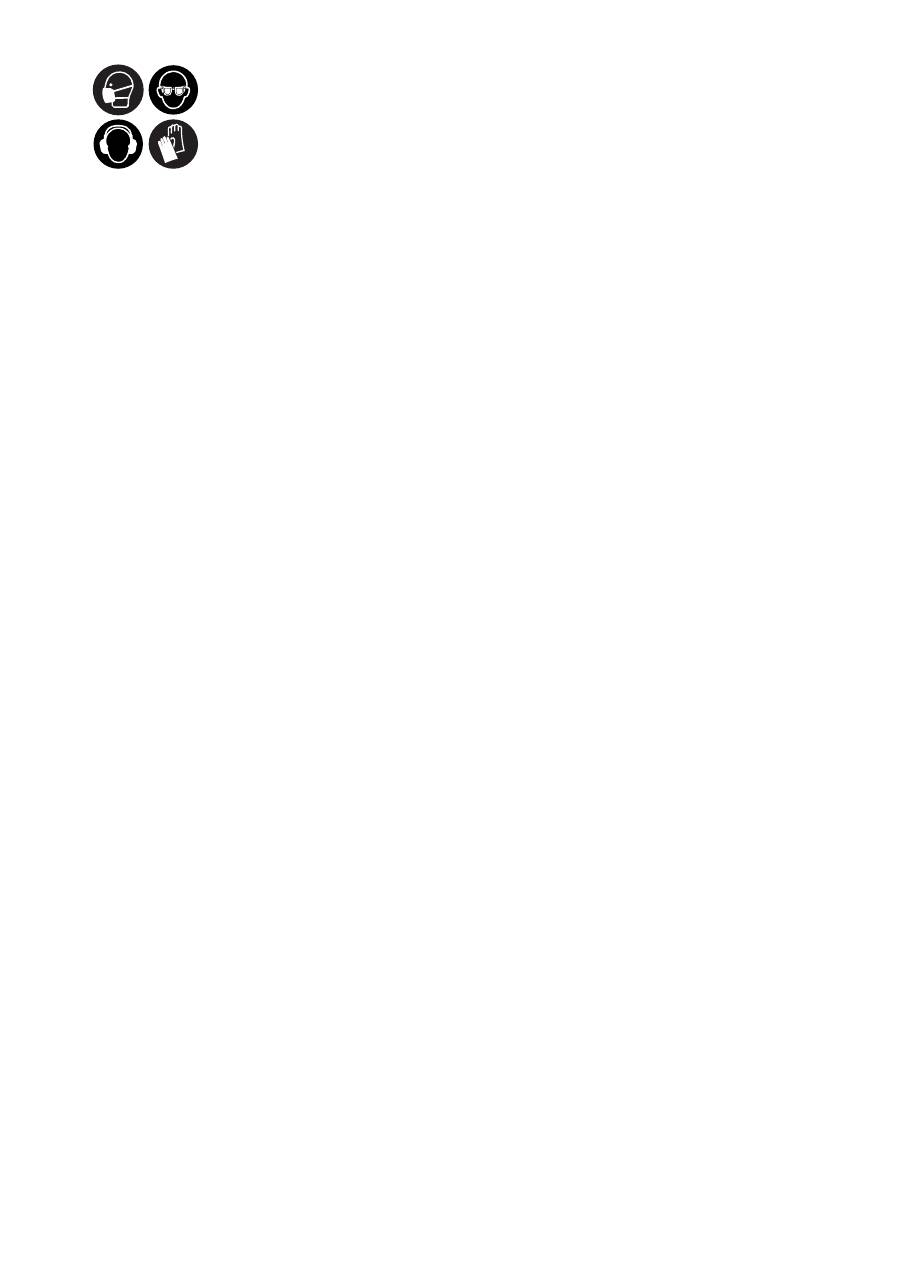

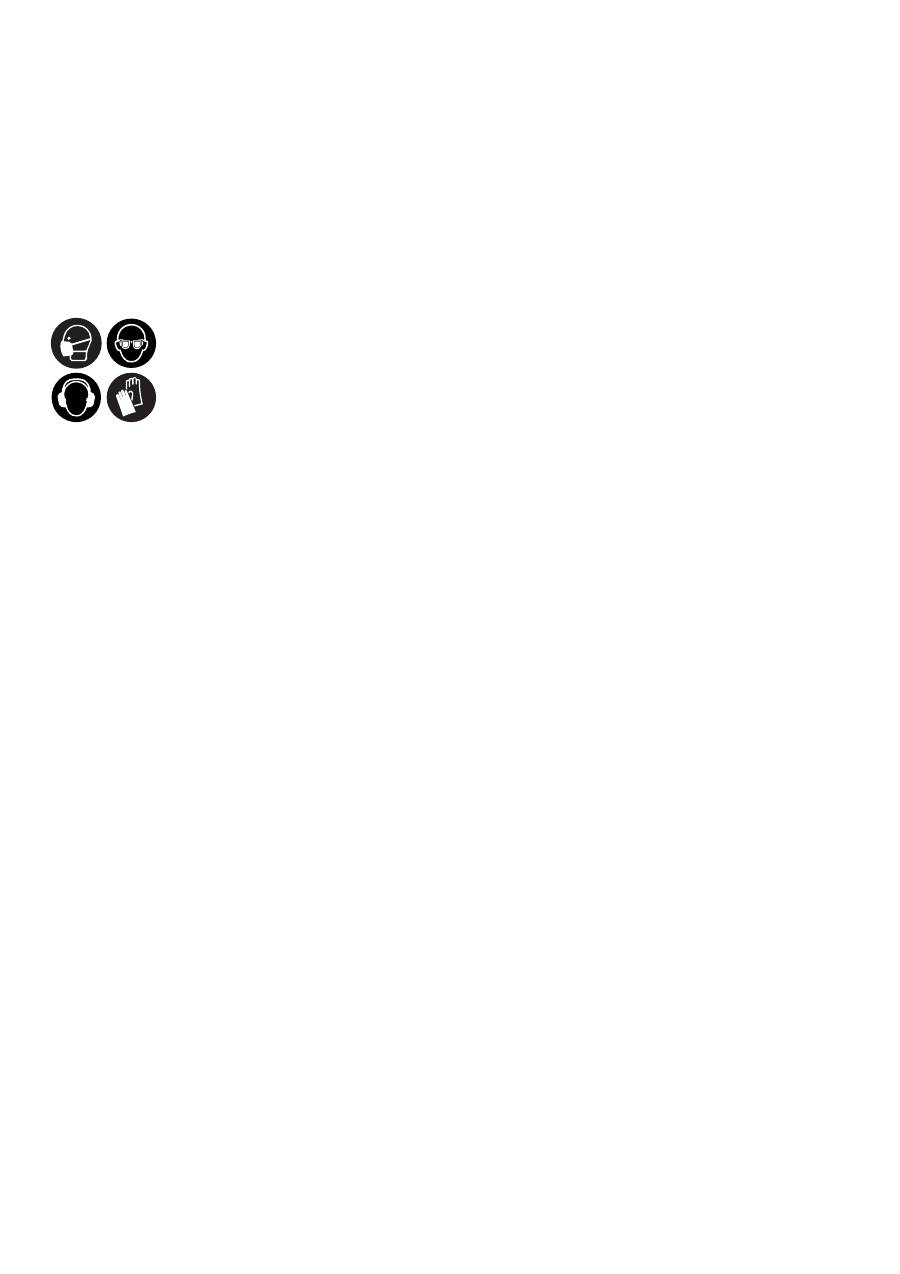

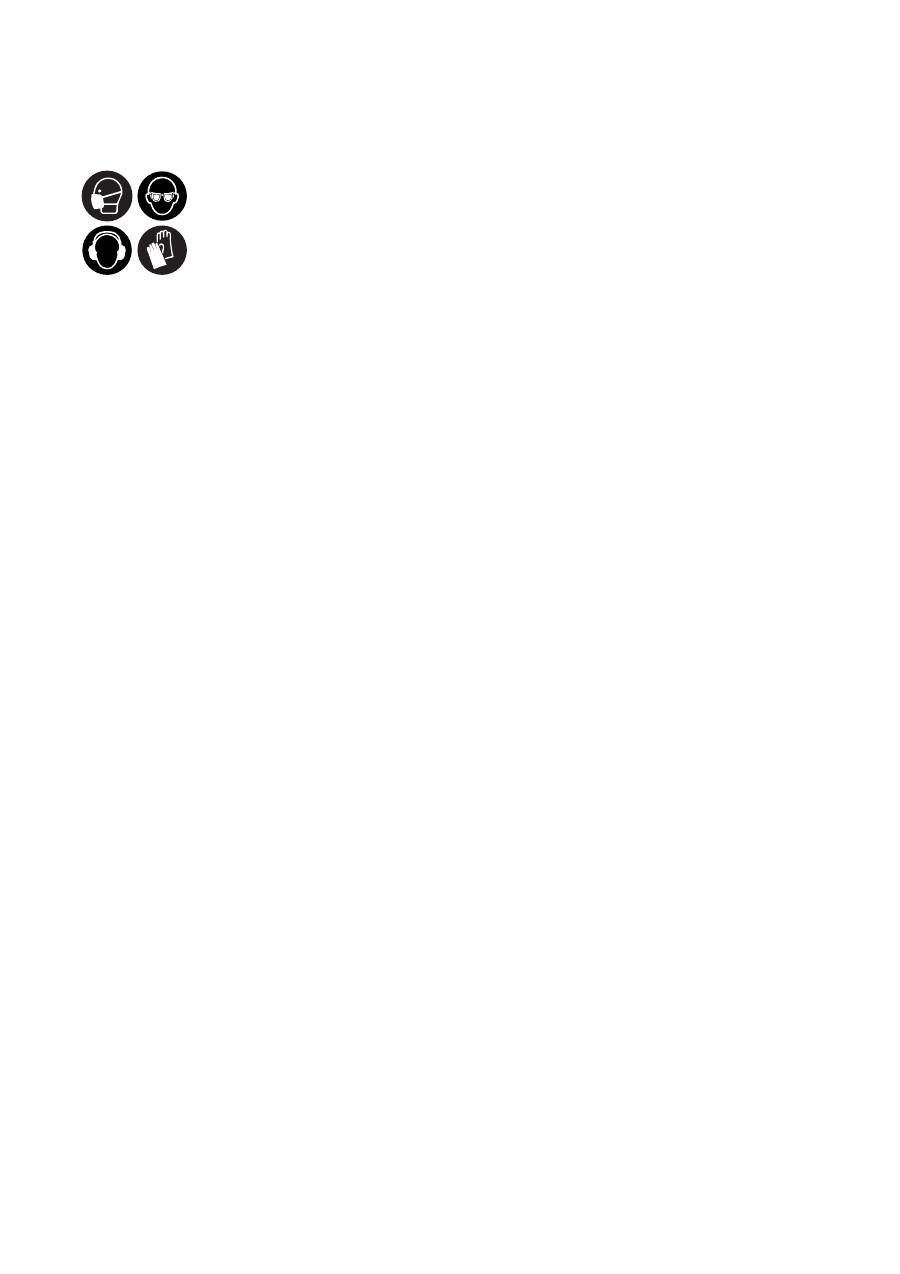

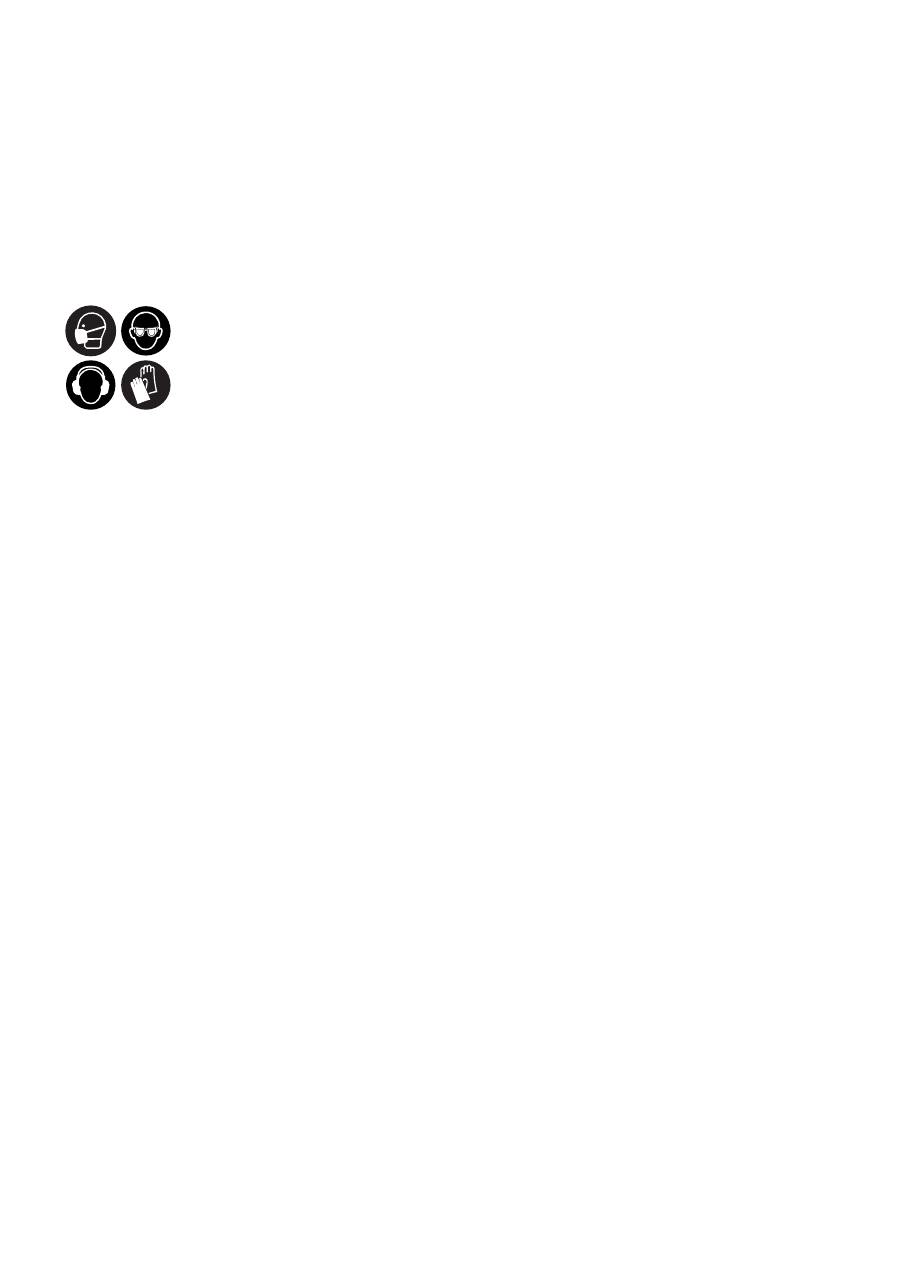

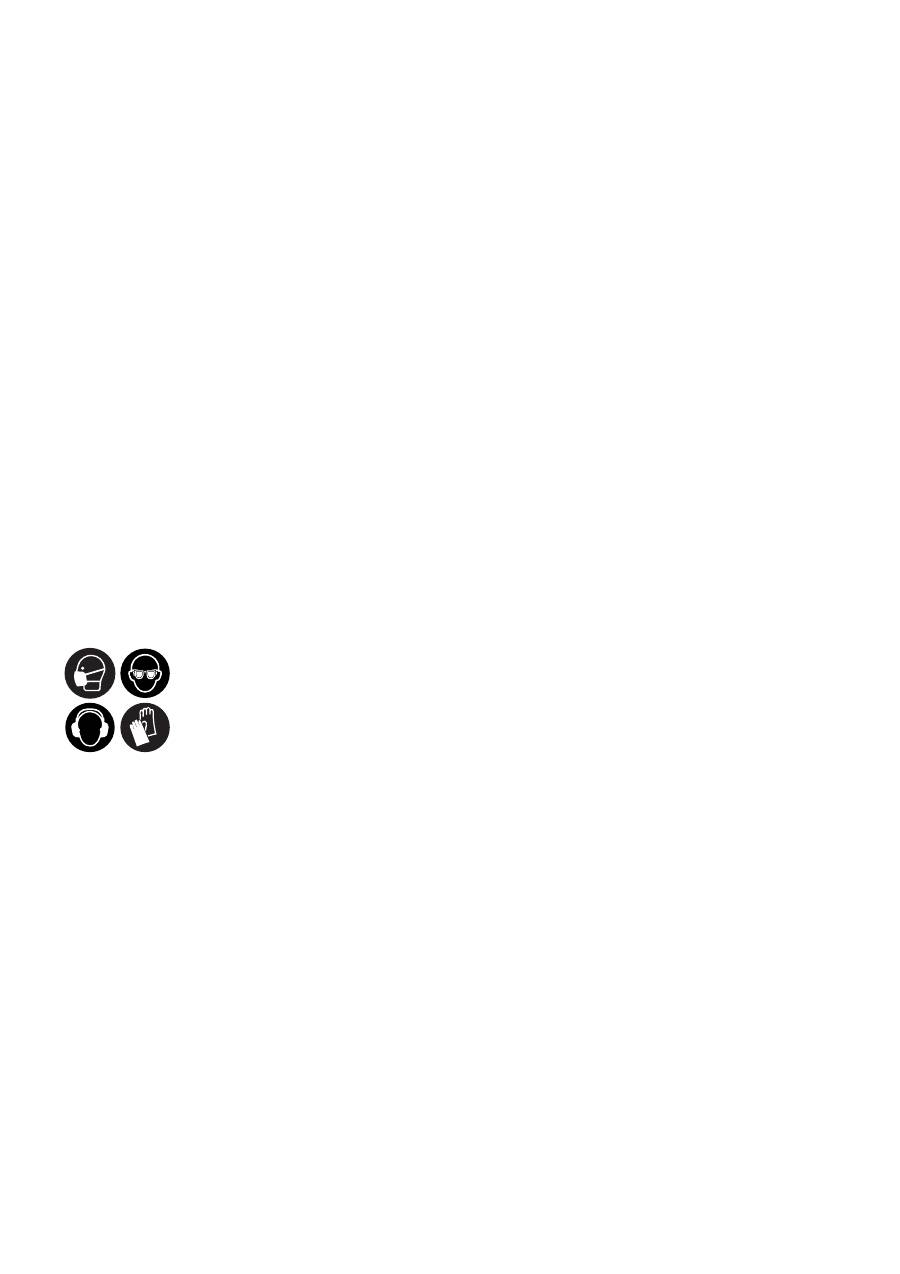

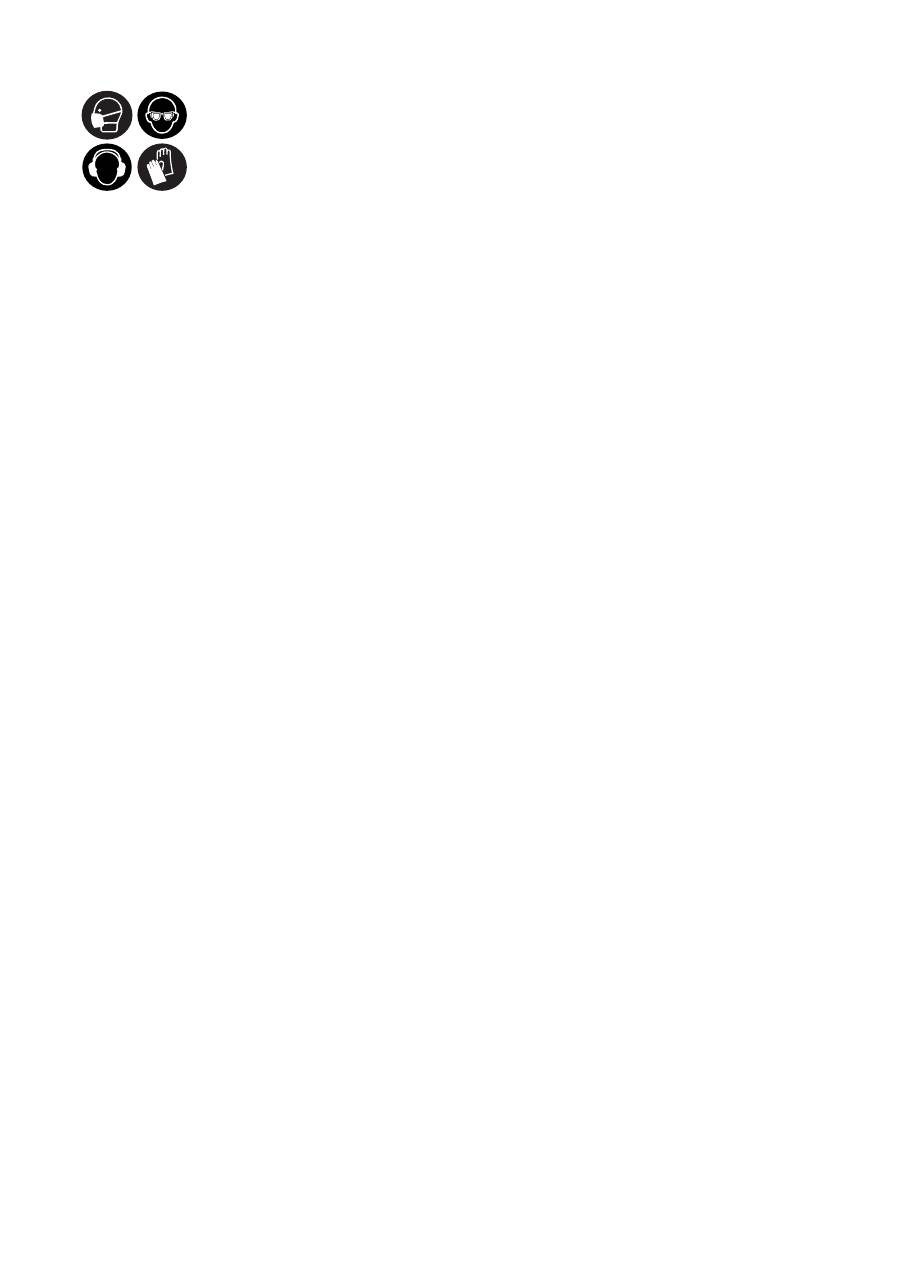

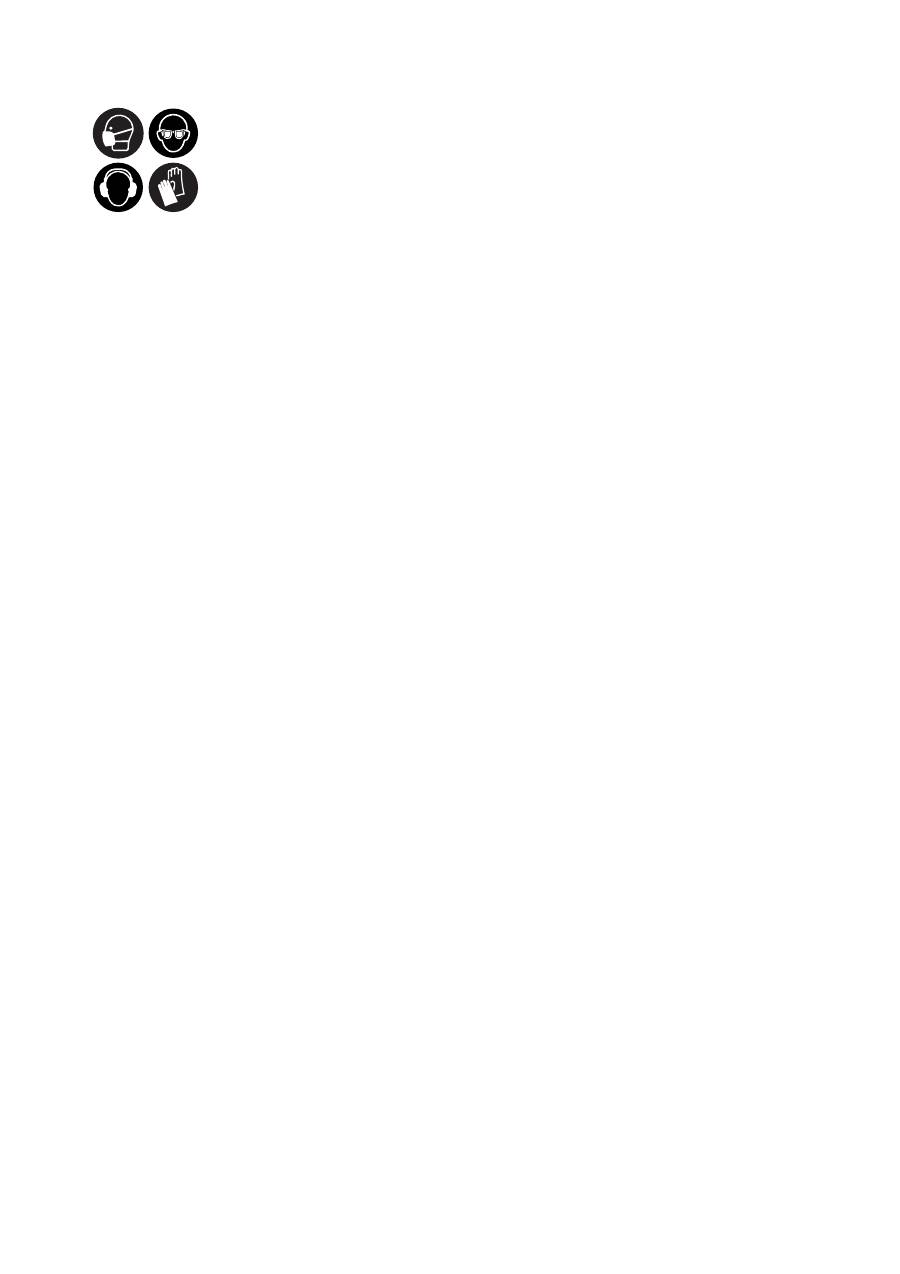

Tragen Sie geeignete persönliche Schutzaus-

rüstungen:

Gehörschutz, Schutzbrille, Staub-

maske bei stauberzeugenden

Arbeiten, Schutzhandschuhe

beim Bearbeiten rauher Materi-

alien und beim Werkzeugwech-

sel.

Rückschlag - Ursachen und entspre-

chende Sicherheitshinweise

- Ein Rückschlag ist die plötzliche Reaktion eines

hakenden, klemmenden oder falsch ausgerich-

teten Sägeblattes, die dazu führt, dass eine

unkontrollierte Säge abhebt und sich aus dem

Werkstück heraus in Richtung der Bedienperson

bewegt;

- wenn sich das Sägeblatt in dem sich schlie-

ßenden Sägespalt verhakt oder verklemmt,

blockiert es, und die Motorkraft schlägt das

Gerät in Richtung der Bedienperson zurück;

- wird das Sägeblatt im Sägeschnitt verdreht oder

falsch ausgerichtet, können sich die Zähne des

hinteren Sägeblattbereiches in der Oberﬂ äche

des Werkstücks verhaken, wodurch das Säge-

blatt aus dem Sägespalt heraus und die Säge in

Richtung der Bedienperson zurückspringt.

Ein Rückschlag ist die Folge eines falschen oder

fehlerhaften Gebrauchs der Säge. Er kann durch

geeignete Vorsichtsmaßnahmen, wie nachfolgend

beschrieben, verhindert werden.

Halten Sie die Säge mit beiden Händen fest

und bringen Sie Ihre Arme in eine Stellung,

in der Sie die Rückschlagkräfte abfangen

können. Halten Sie sich immer seitlich des Sä-

geblattes, nie das Sägeblatt in eine Linie mit

Ihrem Körper bringen.

Bei einem Rückschlag

kann die Kreissäge rückwärts springen, jedoch

kann die Bedienperson die Rückschlagkräfte

beherrschen, wenn geeignete Maßnahmen

getroffen wurden.

Falls das Sägeblatt verklemmt oder Sie die

Arbeit unterbrechen, lassen Sie den Ein/

Aus-Schalter los und halten Sie die Säge im

Werkstoff ruhig, bis das Sägeblatt vollständig

zum Stillstand gekommen ist. Versuchen Sie

nie, die Säge aus dem Werkstück zu entfer-

nen oder sie rückwärts zu ziehen, solange

das Sägeblatt sich bewegt, sonst kann ein

Rückschlag erfolgen.

Ermitteln und beheben

Sie die Ursache für das Verklemmen des Sä-

geblattes.

Wenn Sie eine Säge, die im Werkstück steckt,

wieder starten wollen, zentrieren Sie das

Sägeblatt im Sägespalt und überprüfen Sie,

ob die Sägezähne nicht im Werkstück verhakt

sind.

Klemmt das Sägeblatt, kann es sich aus

dem Werkstück heraus bewegen oder einen

Rückschlag verursachen, wenn die Säge er-

neut gestartet wird.

Stützen Sie große Platten ab, um das Risiko

eines Rückschlags durch ein klemmendes Sä-

geblatt zu vermindern.

Große Platten können

sich unter ihrem Eigengewicht durchbiegen.

Platten müssen auf beiden Seiten, sowohl in

Nähe des Sägespalts als auch an der Kante,

abgestützt werden.

Verwenden Sie keine stumpfen oder beschä-

digten Sägeblätter.

Sägeblätter mit stumpfen

oder falsch ausgerichteten Zähnen verursa-

chen durch einen zu engen Sägespalt eine

erhöhte Reibung, Klemmen des Sägeblattes

und Rückschlag.

Ziehen Sie vor dem Sägen die Schnitttiefen-

und Schnittwinkeleinstellungen fest.

Wenn

sich während des Sägens die Einstellungen

verändern, kann sich das Sägeblatt verklem-

men und ein Rückschlag auftreten.

Seien Sie besonders vorsichtig bei „Tauch-

schnitten“ in bestehende Wände oder andere

nicht einsehbare Bereiche.

Das eintauchende

Sägeblatt kann beim Sägen in verborgene Ob-

jekte blockieren und einen Rückschlag verur-

sachen.

Funktion der Schutzhaube

Überprüfen Sie vor jeder Benutzung, ob die

Schutzhaube einwandfrei schließt. Verwen-

den Sie die Säge nicht, wenn die Schutz-

haube nicht frei beweglich ist und sich nicht

sofort schließt. Klemmen oder binden Sie

die Schutzhaube niemals fest; dadurch wäre

das Sägeblatt ungeschützt.

Sollte die Säge

unbeabsichtigt zu Boden fallen, kann die

Schutzhaube verbogen werden. Stellen Sie

sicher, dass die Schutzhaube sich frei bewegt

und bei allen Schnittwinkeln und -tiefen weder

Sägeblatt noch andere Teile berührt.

Überprüfen Sie Zustand und Funktion der Fe-

der für die Schutzhaube. Lassen Sie das Gerät

vor dem Gebrauch warten, wenn Schutzhaube

und Feder nicht einwandfrei arbeiten.

Be-

schädigte Teile, klebrige Ablagerungen oder

Anhäufungen von Spänen lassen die Schutz-

haube verzögert arbeiten.

Sichern Sie beim „Tauchschnitt“, der nicht

rechtwinklig ausgeführt wird, die Grundplatte

der Säge gegen Verschieben.

Ein seitliches

Verschieben kann zum Klemmen des Säge-

blattes und damit zum Rückschlag führen.

Legen Sie die Säge nicht auf der Werkbank

oder dem Boden ab, ohne dass die Schutz-

haube das Sägeblatt abdeckt.

Ein ungeschütz-

tes, nachlaufendes Sägeblatt bewegt die Säge

entgegen der Schnittrichtung und sägt, was

ihm im Weg ist. Beachten Sie dabei die Nach-

laufzeit der Säge.

Funktion des Spaltkeils

Verwenden Sie das für den Spaltkeil passende

Sägeblatt.

Damit der Spaltkeil wirkt, muss das

Stammblatt des Sägeblattes dünner als der

Spaltkeil sein und die Zahnbreite mehr als die

Spaltkeildicke betragen.

Justieren Sie den Spaltkeil wie in der Bedie-

nungsanleitung beschrieben.

Falsche Stärke,

Position und Ausrichtung können der Grund

dafür sein, dass der Spaltkeil einen Rückschlag

nicht wirksam verhindert.

Verwenden Sie immer den Spaltkeil, auch

bei „Tauchschnitten“.

Der Spaltkeil wird beim

Eintauchen nach oben gedrückt, und federt

nach dem Eintauchen beim Vorschieben der

Kreissäge selbstständig in den Sägespalt.

Damit der Spaltkeil wirken kann, muss er sich

im Sägespalt beﬁ nden.

Bei kurzen Schnitten

ist der Spaltkeil unwirksam um einen Rück-

schlag zu verhindern.

Betreiben Sie die Säge nicht mit verbogenem

Spaltkeil.

Bereits eine geringe Störung kann

das Schließen der Schutzhaube verlangsamen.

2.3 Emissionswerte

Die nach EN 60745 ermittelten Werte betragen

typischerweise:

Schalldruckpegel 95

dB(A)

Schallleistungspegel 106

dB(A)

Messunsicherheitszuschlag

K = 3 dB

Gehörschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier

Richtungen) ermittelt entsprechend EN 60745:

Schwingungsemissionswert (3-achsig)

Sägen von Holz:

< 2,5 m/s²

Sägen von Metall:

< 2,5 m/s²

Unsicherheit

K = 1,5 m/s²

Die angegebenen Emissionswerte (Vibration,

Geräusch)

– dienen dem Maschinenvergleich,

– eignen sich auch für eine vorläuﬁ ge Einschät-

zung der Vibrations- und Geräuschbelastung

beim Einsatz,

– repräsentieren die hauptsächlichen Anwen-

dungen des Elektrowerkzeugs.

Erhöhung möglich bei anderen Anwendungen, mit

anderen Einsatzwerkzeugen oder ungenügend

gewartet. Leerlauf- und Stillstandszeiten der

Maschine beachten!

Elektrischer Anschluss und Inbetrieb-

nahme

Die Netzspannung muss mit der Angabe

auf dem Leistungsschild übereinstim-

men.

Schalten Sie die Maschine vor dem An-

schließen oder Lösen der Netzan-

schlussleitung stets aus!

Anschließen und Lösen der Netzanschlussleitung

siehe Bild 2. Der Schalter [1-7] dient zum Ein-/

Ausschalten (drücken = EIN, loslassen = AUS).

Der Schalter lässt sich erst betätigen, nachdem

die Einschaltsperre [1-8] nach oben geschoben

wurde. Durch Betätigen der Einschaltsperre wird

gleichzeitig die Eintauchvorrichtung entriegelt

und das Sägeaggregat kann entgegen der Feder-

kraft nach unten bewegt werden. Dabei taucht das

Sägeblatt aus der Schutzhaube aus.

Beim Anheben der Maschine federt das Sägeag-

gregat wieder in die Ausgangsstellung zurück.

Führen Sie die Maschine nur im einge-

schalteten Zustand gegen das Werk-

stück.

Kontrollieren sie vor jedem Einsatz die

Funktion der Einbauvorrichtung und ver-

wenden Sie die Maschine nur, wenn diese

ordnungsgemäß funktioniert.

Einstellungen an der Maschine

Ziehen Sie vor allen Arbeiten an der

Maschine stets den Netzstecker aus der

Steckdose.

4.1 Elektronik

Die TS 75 EBQ/ TS 75 EQ besitzt eine

Vollwellenelektronik mit folgenden Ei-

genschaften:

Sanftanlauf

Der elektronisch geregelte Sanftanlauf sorgt für

ruckfreien Anlauf der Maschine.

Drehzahlregelung

Die Drehzahl lässt sich mit dem Stellrad [1-5]

stufenlos zwischen 1350 und 3550 min

-1

einstel-

len. Damit können Sie die Schnittgeschwindigkeit

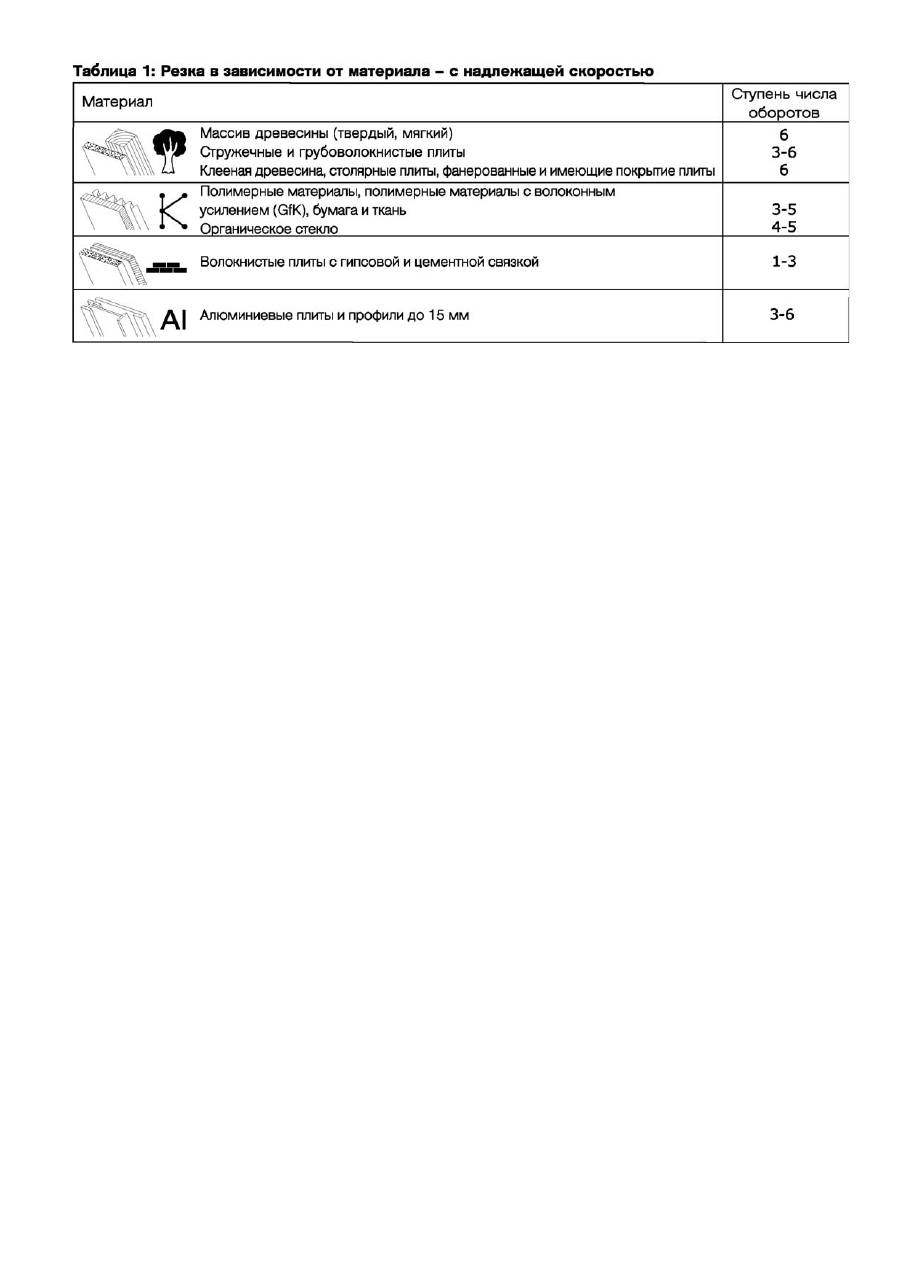

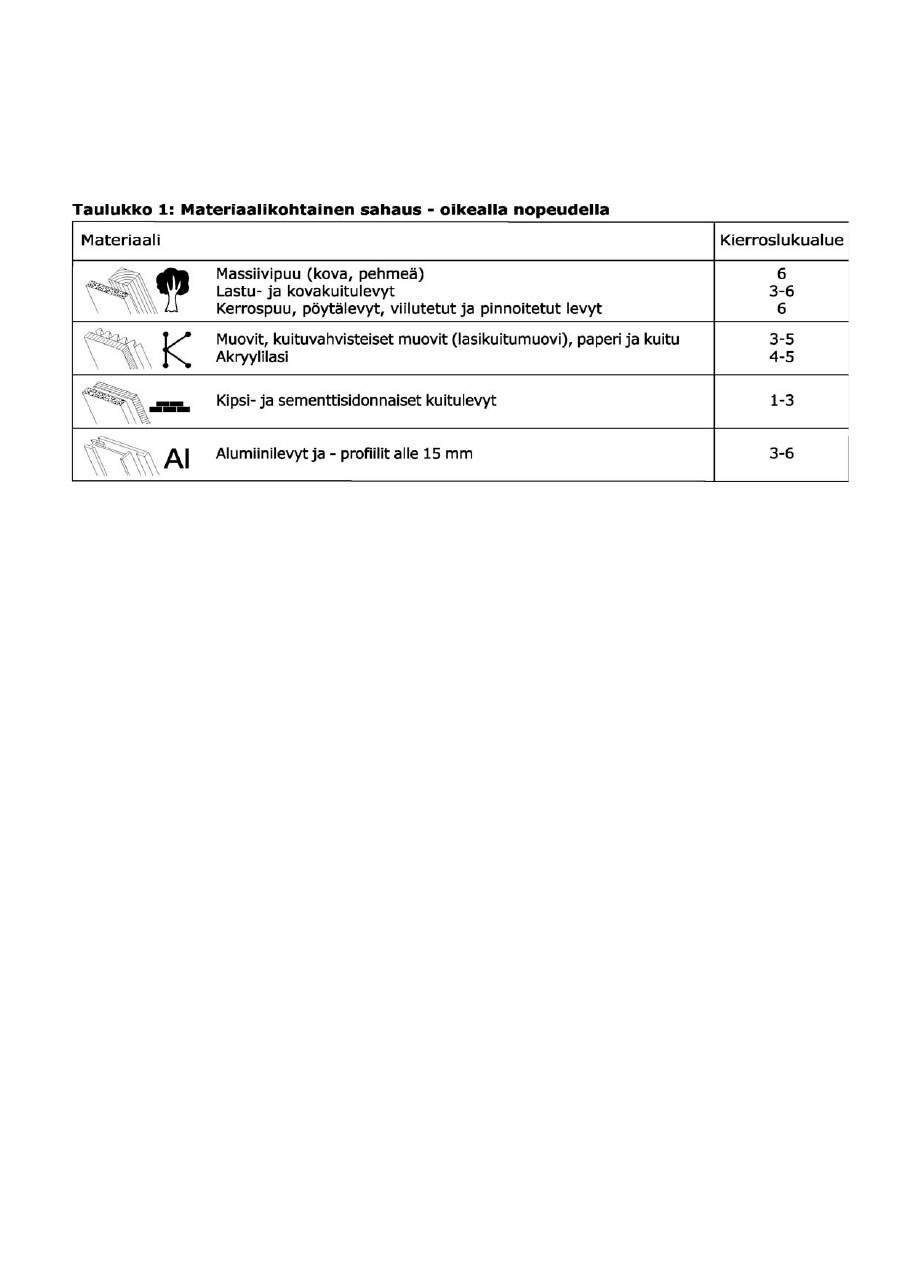

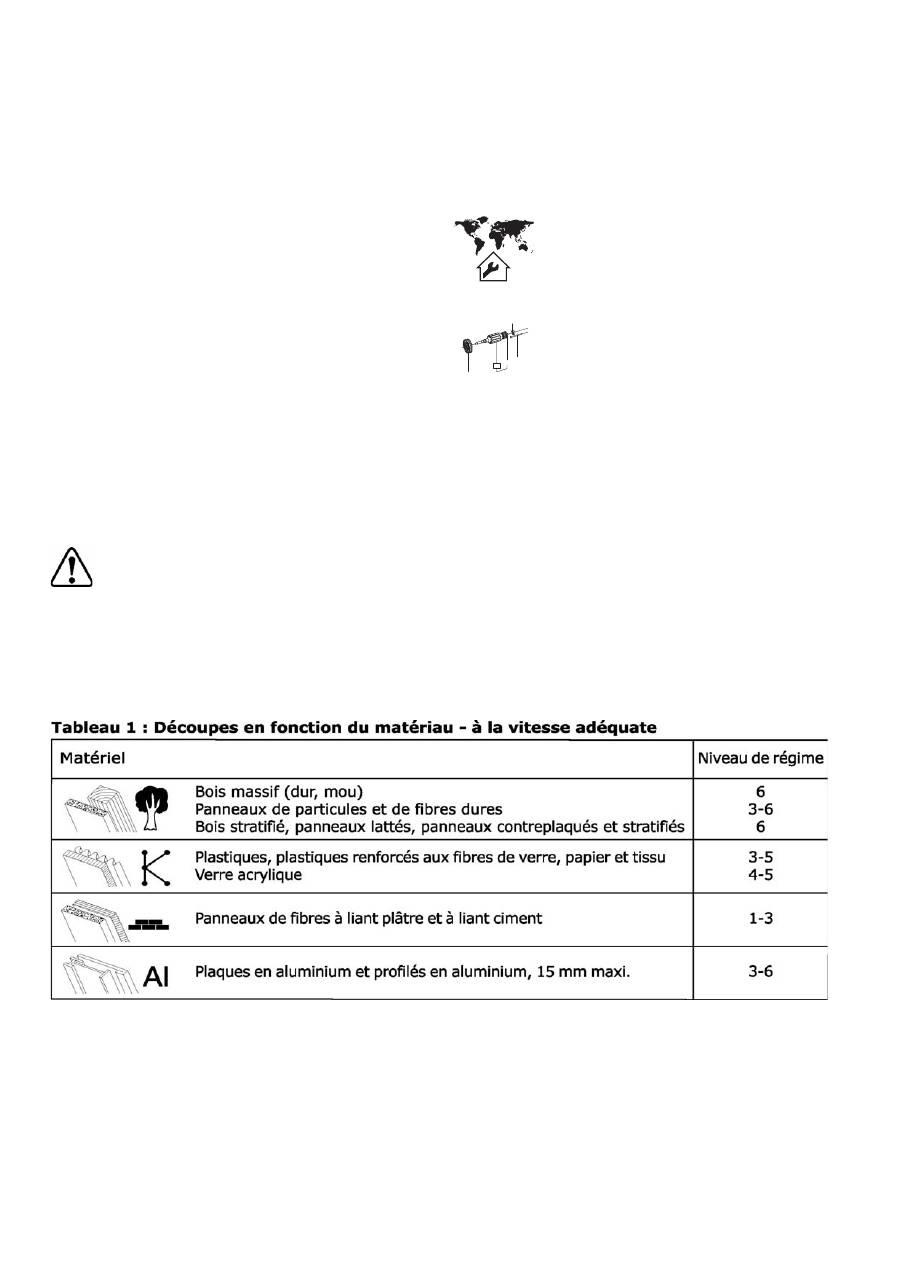

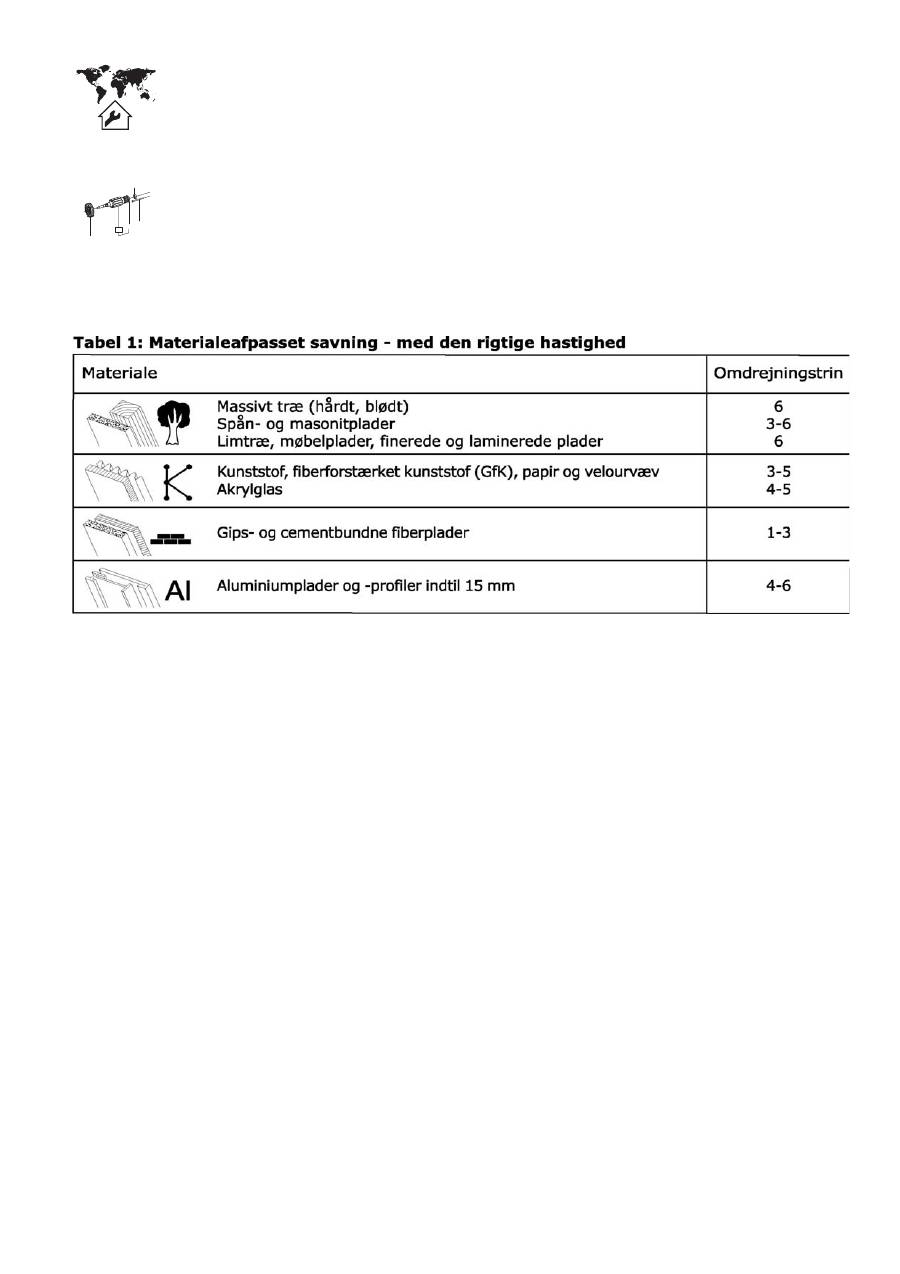

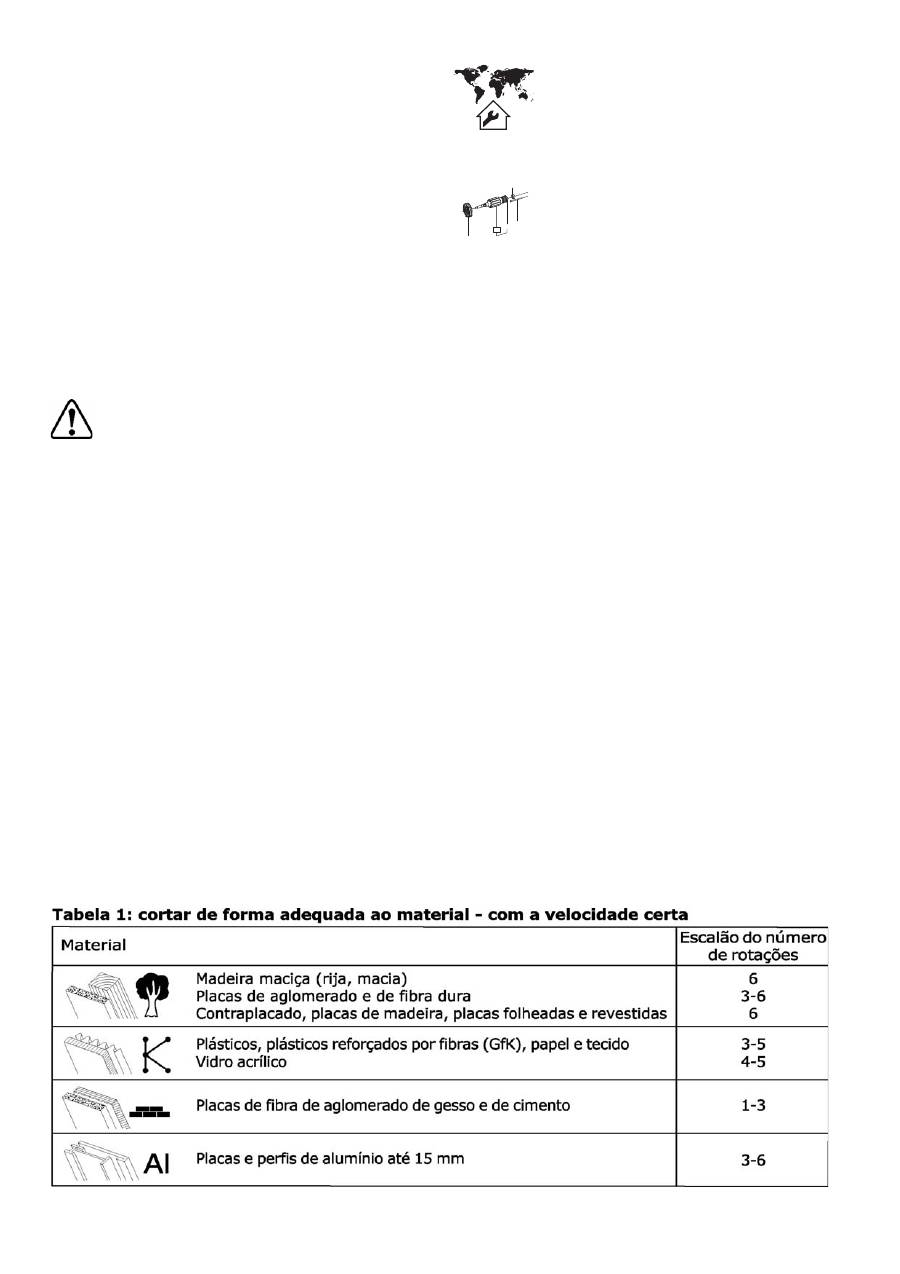

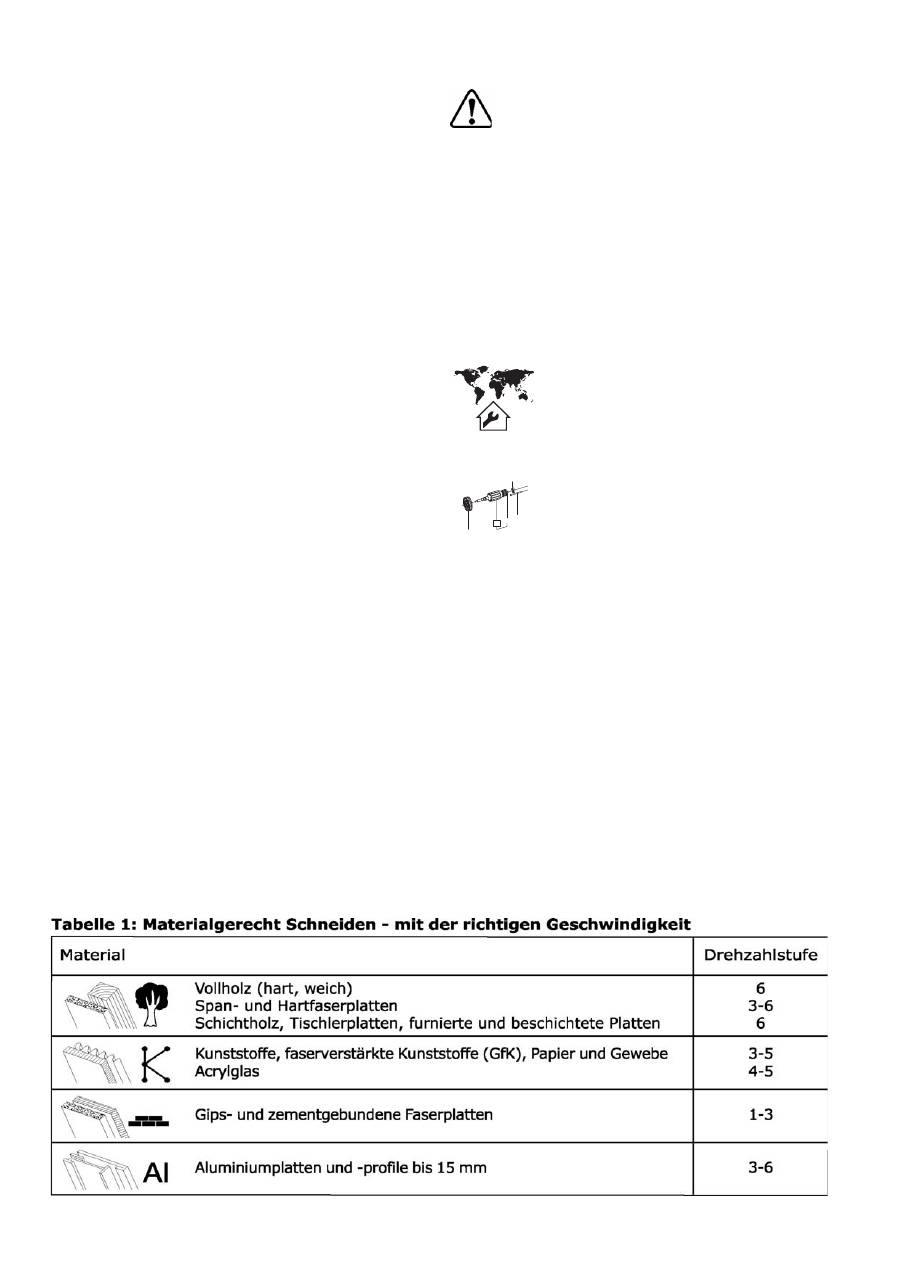

dem jeweiligen Werkstoff optimal anpassen (siehe

Tabelle 1).

Konstante Drehzahl

Die vorgewählte Motordrehzahl wird elektronisch

konstant gehalten. Dadurch wird auch bei Belas-

tung eine gleichbleibende Schnittgeschwindigkeit

erreicht.

Temperatursicherung

Zum Schutz vor Überhitzung (Durchbrennen

des Motors) ist eine elektronische Temperatur-

überwachung eingebaut. Vor Erreichen einer

kritischen Motortemperatur schaltet die Sicher-

heitselektronik den Motor ab. Nach einer Abkühl-

zeit von ca. 3-5 Minuten ist die Maschine wieder

betriebsbereit und voll belastbar. Bei laufender

Maschine (Leerlauf) reduziert sich die Abkühlzeit

erheblich.

Strombegrenzung

Die Strombegrenzung verhindert bei extremer

Überlastung eine zulässig hohe Stromaufnahme.

Dies kann zu einer Verringerung der Motordreh-

zahl führen. Nach Entlastung läuft der Motor

sofort wieder an.

Bremse (nur TS 75 EBQ)

Beim Ausschalten wird das Sägeblatt in 1,5 – 2

Sekunden elektronisch bis zum Stillstand abge-

bremst.

4.2 Schnitttiefe

Die Schnitttiefe lässt sich von 0 – 75 mm einstel-

len:

- Schnitttiefenanschlag [3-3] drücken und bis zur

gewünschten Schnitttiefe verschieben (die auf

der Skala [3-1] angegebenen Werte gelten für

0°-Schnitte ohne Führungsschiene),

- Schnitttiefenanschlag loslassen (der Schnitttie-

fenanschlag rastet in 1mm-Schritten ein).

Das Sägeaggregat kann nun bis zur eingestellten

Schnitttiefe nach unten gedrückt werden.

In die Bohrung [3-2] des Schnitttiefenanschlages

kann ein Gewindestift (M4x8 bis M4x12) einge-

dreht werden. Durch Verdrehen des Gewindestif-

tes lässt sich die Schnitttiefe noch exakter (±

0,1 mm) einstellen.

4.3 Schnittwinkel

Das Sägeaggregat lässt sich zwischen 0° und 47°

schwenken:

- Drehknöpfe [3-4, 3-6] öffnen,

- Sägeaggregat bis zum gewünschten Schnittwin-

kel [3-5] schwenken,

- Drehknöpfe wieder festziehen.

Hinweis:

Die beiden Endstellungen sind von Werk

aus auf 0° und 45° eingestellt. Durch Drehen der

beiden Gewindestifte [3-7] entgegen dem Uhr-

zeigersinn lässt sich die Endstellung 45° bis auf

maximal 47° vergrößern.

4.4 Sägeblattwechsel

- Hebel [4-2] bis zum Anschlag umlegen,

- Einschaltsperre [4-1] nach oben schieben und

Sägeaggregat bis zum Einrasten nach unten

drücken,

- Schraube [4-4] mit Innensechskantschlüssel

[4-3] öffnen,

- Sägeblatt entnehmen,

- Flansche [4-8, 4-10] säubern,

- neues Sägeblatt einsetzen.

Die Drehrichtungen von Sägeblatt [4-9]

und Maschine [4-7] müssen übereinstim-

men!

- äußeren Flansch [4-10] so einsetzen, dass die

Mitnahmezapfen in die Aussparungen des inne-

ren Flansches [4-8] eingreifen.

- Schraube [4-4] fest anziehen,

- Hebel [4-2] zurücklegen.

4.5 Spaltkeil

einstellen

- Hebel [4-2] bis zum Anschlag umlegen,

- Einschaltsperre [4-1] nach oben schieben und

Sägeaggregat bis zum Einrasten nach unten

drücken,

- Schraube [4-6] mit Innensechskantschlüssel

[4-3] öffnen,

- Spaltkeil entsprechend Abbildung 4 einstellen,

- Schraube [4-6] fest anziehen,

- Hebel [4-2] zurücklegen.

4.6 Absaugung

Schließen Sie die Maschine stets an eine

Absaugung an.

An den drehbaren Absaugstutzen [6-1] kann ein

Festool-Absauggerät mit einem Absaugschlauch-

Durchmesser von 36 mm oder 27 mm (36 mm

wegen der geringeren Verstopfungsgefahr emp-

fohlen) angeschlossen werden.

4.7 Splitterschutz

montieren

Der Splitterschutz (Zubehör) verbessert deutlich

bei 0°-Schnitten die Qualität der Schnittkante des

abgesägten Werkstückteils auf der oben liegen-

den Seite.

- Splitterschutz [5-1] auf die Schutzhaube aufste-

cken,

- Maschine auf das Werkstück bzw. Führungs-

schiene aufsetzen,

- Splitterschutz nach unten drücken, bis er auf

dem Werkstück auﬂ iegt, und mit dem Drehknopf

[5-2] festschrauben.

- Splitterschutz einsägen (Maschine auf maxima-

le Schnitttiefe und Drehzahlstufe 6).

Arbeiten mit der Maschine

Befestigen Sie das Werkstück stets so,

dass es sich beim Bearbeiten nicht be-

wegen kann.

Die Maschine ist stets mit beiden Händen

an den vorgesehenen Handgriffen [1-1,

1-6] zu halten.

Maschine stets nach vorne schieben [1-2],

keinesfalls Maschine rückwärts zu sich

heranziehen.

Vermeiden Sie durch eine angepasste

Vorschubgeschwindigkeit eine Überhit-

zung der Schneiden des Sägeblattes, und

beim Schneiden von Kunststoffen ein

Schmelzen des Kunststoffes.

5.1

Sägen nach Anriss

Der Schnittanzeiger [6-3] zeigt bei 0°- und

45°-Schnitten (ohne Führungsschiene) den

Schnittverlauf an.

5.2 Abschnitte

sägen

Die Maschine mit dem vorderen Teil des Säge-

tisches auf das Werkstück aufsetzen, Maschine

einschalten, auf die eingestellte Schnitttiefe nie-

derdrücken und in Schnittrichtung vorschieben.

5.3

Ausschnitte sägen (Tauchschnitte)

Um Rückschläge zu vermeiden sind bei Tauch-

schnitten folgende Hinweise unbedingt zu be-

achten:

- Die Maschine ist stets mit der hinteren Kante

des Sägetisches gegen einen festen Anschlag zu

legen. Beim Arbeiten mit der Führungsschiene

ist die Maschine an den Rückschlagstopp [7-1]

anzulegen, der auf der Führungsschiene fest-

geklemmt wird (siehe Bild 7; bei Nichtgebrauch

kann der Rückschlagstopp an der Führungsplat-

te [7-2] der Maschine aufbewahrt werden).

- Die Maschine ist stets mit beiden Händen sicher

zu halten und nur langsam einzutauchen.

Vorgehensweise:

Die Maschine auf das Werkstück

aufsetzen und an einen Anschlag (Rückschlag-

stopp) anlegen, Maschine einschalten, langsam

auf die eingestellte Schnitttiefe niederdrücken

und in Schnittrichtung vorschieben.

Die Markierungen [6-2] zeigen bei maximaler

Schnitttiefe und Verwendung der Führungsschie-

ne den vordersten und hintersten Schnittpunkt

des Sägeblattes (Ø 210 mm) an.

5.4 Aluminium

sägen

Bei der Bearbeitung von Aluminium sind

aus Sicherheitsgründen folgende Maß-

nahmen einzuhalten:

- Vorschalten eines Fehlerstrom- (FI-) Schutz-

schalters.

- Maschine an ein geeignetes Absauggerät an-

schließen.

- Maschine regelmäßig von Staubablagerungen

im Motorgehäuse und in der Schutzhaube rei-

nigen.

Schutzbrille tragen.

- Aluminium darf nur mit den von Festool dafür

vorgesehenen Spezialsägeblättern gesägt wer-

den.

Beim Sägen von Platten muss mit Petroleum ge-

schmiert werden, dünnwandige Proﬁ le (bis 3 mm)

können ohne Schmierung bearbeitet werden.

6 Zubehör

Die Bestellnummern des nachfolgend beschrie-

benen Zubehörs entnehmen Sie bitte Ihrem

Festool-Katalog oder im Internet unter „www.

festool.com“.

6.1 Parallelanschlag,

Tischverbreiterung

Für Abschnittbreiten bis 180 mm kann ein Paral-

lelanschlag eingesetzt werden.

Der Parallelanschlag lässt sich auch als Tisch-

verbreiterung einsetzen.

6.2 Führungssystem

Die in unterschiedlichen Längen erhältlichen

Führungsschienen ermöglichen präzise, saubere

Schnitte und schützen gleichzeitig die Werkstück-

oberﬂ äche vor Beschädigungen.

In Verbindung mit dem umfangreichen Zubehör

lassen sich mit dem Führungssystem exakte

Winkelschnitte, Gehrungsschnitte und Einpass-

arbeiten erledigen.

Die Befestigungsmöglichkeit mittels Zwingen

[6-4] sorgt für einen festen Halt und sicheres

Arbeiten. Das Führungsspiel des Sägetisches auf

den Führungsschienen lässt sich mit den beiden

Stellbacken [1-3] einstellen.

Die Führungsschienen besitzen einen Splitter-

schutz [1-4], der vor dem ersten Einsatz auf Maß

geschnitten werden muss:

- Drehzahl der Maschine auf Stufe 6 stellen,

- Maschine am hinteren Ende der Führungsschie-

ne aufsetzen,

- Maschine einschalten, bis zur eingestellten

Schnitttiefe nach unten drücken und den Split-

terschutz ohne abzusetzen auf der ganzen

Länge zusägen.

Die Kante des Splitterschutzes entspricht nun

exakt der Schnittkante.

6.3 Multifunktionstisch

Der Multifunktionstisch MFT/3 ermöglicht ein

einfaches Aufspannen der Werkstücke, und in

Verbindung mit dem Führungssystem ein sicheres

und genaues Bearbeiten großer und kleiner Werk-

stücke. Durch seine vielfältigen Einsatzmöglich-

keiten ist ein wirtschaftliches und ergonomisch

günstiges Arbeiten möglich.

6.4

Sägeblätter, sonstiges Zubehör

Um unterschiedliche Materialien schnell und sau-

ber bearbeiten zu können, bietet Festool speziell

auf Ihre Maschine abgestimmte Sägeblätter an.

Die Bestellnummern hierfür, sowie weiteres Zu-

behör, das Ihnen einen vielfältigen und effektiven

Einsatz Ihrer Festool-Handkreissäge ermöglicht,

ﬁ nden Sie in Ihrem Festool-Katalog oder im In-

ternet unter „www.festool.com“.

Warten und Pﬂ egen

Ziehen Sie vor allen Arbeiten an der

Maschine stets den Netzstecker aus der

Steckdose!

Maschine und Kühlluftöffnungen stets sauber

halten. Alle Wartungs- und Reparaturarbeiten, die

ein Öffnen des Motorgehäuses erfordern, dürfen

nur von einer autorisierten Kundendienstwerk-

statt durchgeführt werden.

Die Maschine ist mit selbstabschaltenden Spe-

zialkohlen ausgerüstet. Sind diese abgenutzt,

erfolgt eine automatische Stromunterbrechung

und das Gerät kommt zum Stillstand.

Kundendienst und Reparatur

nur

durch Hersteller oder durch Service-

werkstätten:

Nächstgelegene Adresse unter:

www.festool.com/Service

EKAT

Nur original Festool Ersatzteile ver-

wenden! Bestell-Nr. unter:

www.festool.com/Service

8 Entsorgung

Werfen Sie Elektrowerkzeuge nicht in den

Hausmüll! Führen Sie die Geräte, Zubehör und

Verpackungen einer umweltgerechten Wieder-

verwertung zu. Beachten Sie dabei die geltenden

nationalen Vorschriften.

Nur EU:

Gemäß Europäischer Richtlinie 2002/96/

EG müssen verbrauchte Elektrowerkzeuge ge-

trennt gesammelt und einer umweltgerechten

Wiederverwertung zugeführt werden.

Informationen zur REACh:

www.festool.com/reach

Technical data

TS 75 EBQ/ TS 75 EQ

Power

1600 W

(110 V-Version

13 A)

Speed (idling)

1350 - 3550 rpm

Max. speed

4400 rpm

Inclination

0° - 47°

Cutting depth at 0°

0 – 75 mm

Cutting depth at 45°

0 – 56 mm

Saw blade dimensions

210x2.4x30 mm

Weight 6.2

Degree of protection

/II

Max. possible speed with faulty electronics.

The speciﬁ ed illustrations can be found at the

beginning of the operating instructions.

Symbols

Warning of general danger

Manual, read the instructions.

Wear ear protection!

Wear protective goggles.

Use for intended purpose

These machines are intended to be used for

sawing wood, wood-like materials, plaster and

cement-bonded fibre materials, and plastics.

With the special saw blades for aluminium offered

by Festool, these machines can also be used for

sawing aluminium.

Only saw blades with the following speciﬁ cations

must be used: saw blade diameter of 210 mm;

cutting width of 2.4 mm to 2.6 mm; toolholder

diameter of 30 mm; blade core thickness of max.

1.8 mm; suitable for speeds of up to 5000 rpm.

Do not use any abrasive wheel.

Festool electric power tools should only be

installed in work benches specially designed

by Festool.

The electric power tool may become

unsafe and cause serious accident if installed

in benches from other manufacturers or self-

manufactured work benches.

The user is liable for damage and injury

resulting from incorrect usage!

Safety instructions

2.1

General safety rules

WARNING! Read all safety warnings and

all

instructions.

Failure to follow the warnings and instructions

may result in electric shock, ﬁ re and/or serious

injury.

Save all warnings and instructions for future

reference.

The term „power tool“ in the warnings refers

to your mains-operated (corded) power tool or

battery-operated (cordless) power tool.

2.2

Tool-speciﬁ c safety rules

1) Cutting

procedures

DANGER: Keep hands away from cutting

area and the blade. Keep your second hand

on auxiliary handle, or motor housing.

If both

hands are holding the saw, they cannot be cut

by the blade.

Do not reach underneath the workpiece.

The

guard cannot protect you from the blade below

the workpiece.

Adjust the cutting depth to the thickness of the

workpiece.

Less than a full tooth of the blade

teeth should be visible below the workpiece.

Never hold piece being cut in your hands or

across your leg. Secure the workpiece to a

stable platform.

It is important to support

the work properly to minimize body exposure,

blade binding, or loss of control.

Hold power tool by insulated gripping sur-

faces when performing an operation where

the cutting tool may contact hidden wiring

or its own cord.

Contact with a „live“ wire will

also make exposed metal parts of the power

tool „live“ and shock the operator.

When ripping always use a rip fence or straight

edge guide.

This improves the accuracy of cut

and reduces the chance of blade binding.

Always use blades with correct size and shape

(diamond versus round) of arbour holes.

Blades that do not match the mounting hard-

ware of the saw will run eccentrically, causing

loss of control.

Never use damaged or incorrect blade wash-

ers or bolt.

The blade washers and bolt where

specially designed for your saw, for optimum

performance and safety of operation.

Wear suitable protection such as

ear protection, safety goggles, a

dust mask for work which gener-

ates dust, and protective gloves

when working with raw materials

and when changing tools.

Circular saw TS 75 EBQ/ TS 75 EQ

Kickback causes and relates warnings

- kickback is a sudden reaction to a pinched,

bound or misaligned saw blade, causing an un-

controlled saw to lift up and out of the workpiece

toward the operator;

- when the blade is pinched or bound tightly by the

kerf closing down, the blade stalls and the motor

reaction drives the unit rapidly back toward the

operator;

- if the blade becomes twisted or misaligned in

the cut, the teeth at the back edge of the blade

can dig into the top surface of the wood causing

the blade to climb out of the kerf and jump back

toward the operator.

Kickback is result of saw misuse and/or incor-

rect operating procedures or conditions and can

be avoided by taking proper precautions as given

below.

Maintain a ﬁ rm grip with both hands on the

saw and position your arms to resist kickback

forces. Position your body to either side of the

blade, but not in line with the blade.

Kickback

could cause the saw to jump backwards, but

kickback forces can be controlled by the opera-

tor, if proper precautions are taken.

When blade is binding, or when interrupting

a cut for any reason, release the trigger and

hold the saw motionless in the material until

the blade comes to a complete stop. Never

attempt to remove the saw from the work or

pull the saw backward while the blade is in

motion or kickback may occur.

Investigate and

take corrective actions to eliminate the cause

of blade binding.

When restarting a saw in the workpiece, cen-

tre the saw blade in the kerf and check that

saw teeth are not engaged into the material.

saw blade is binding, it may walk up or kickback

from the workpiece as the saw is restarted.

Support large panels to minimise the risk of

blade pinching and kickback.

Large panels

tend to sag under their own weight. Supports

must be placed under the panel on both sides,

near the line of cut and near the edge of the

panel.

Do not use dull or damaged blades.

Unsharp-

ened or improperly set blades produces narrow

kerf causing expressive friction, blade binding

and kickback.

Blade depth and bevel adjusting locking levers

must be tight and secure before making cut.

If blade adjustment shifts while cutting, it may

cause binding and kickback.

Use extra caution when making a “plunge

cut” into existing walls or other blind areas.

The protruding blade may cut objects that can

cause kickback.

3) Guard

function

Check guard for proper closing before each

use. Do not operate the saw if guard does not

move freely and enclose the blade instantly.

Never clamp or tie the guard so that the blade

is exposed.

If saw is accidentally dropped, guard

may be bent. Check to make sure that guard

moves freely and does not touch the blade or

any other part, in all angles and depths of cut.

Check the operation and condition of the guard

return spring. If the guard and the spring are

not operation properly, they must be serviced

before use.

Guard may operate sluggishly due

to damaged parts, gummy deposits, or a build-

up of debris.

Assure that the base plate of the saw will not

shift while performing the “plunge cut” when

the blade bevel setting is not at 90°.

Blade

shifting sideways will cause binding and likely

kick back.

Always observe that the guard is covering the

blade before placing saw down on bench or

ﬂ oor.

An unprotected, coasting blade will cause

the saw to walk backwards, cutting whatever

is in its path. Be aware of the time it takes for

the blade to stop after switch is released.

Riving knife function

Use the appropriate saw blade for the riving

knife.

For the riving knife to work, it must be

thicker than the body of the blade but thinner

than the tooth set of the blade.

Adjust the riving knife as described in this

instruction manual.

Incorrect spacing, posi-

tioning and alignment can make the riving knife

ineffective in preventing kickback.

Always use the riving knife, even when “plunge

cutting”.

The riving knife is being pressed up-

wards during plunge cutting and springs back

automatically into the kerf after plunge cutting

when you move the saw forward.

For the riving knife to work, it must be en-

gaged in the workpiece.

The riving knife is

ineffective in preventing kickback during short

cuts.

Do not operate the saw if riving knife is bent.

Even a light interference can slow the closing

rate of a guard.

2.3

Noise and vibration information

Typical values established in compliance with EN

60745:

Sound-pressure level

95 dB(A)

Sound-power level

106 dB(A)

Measuring uncertainty allowance

K = 3 dB

Wear ear protection.

Overall vibration levels (vector sum for three

directions) measured in accordance with EN

60745:

Vibration emission level (3 directions)

Sawing wood

< 2,5 m/s²

Sawing metal

< 2,5 m/s²

Uncertainty

K = 1,5 m/s²

The speciﬁ ed emissions values (vibration, noise)

– are used to compare machines.

– They are also used for making preliminary

estimates regarding vibration and noise loads

during operation.

– They represent the primary applications of the

power tool.

Increase possible for other applications, with

other insertion tools or if not maintained adequat-

ely. Take note of idling and downtimes of machine!

Power supply and start-up

The mains voltage must correspond to

the speciﬁ cation on the rating plate.

Always switch the machine off before

connecting or disconnecting the mains

lead!

See Fig. 2 for connection and disconnection of the

power cable. The switch [1-7] is for switching on/

off (push = ON, release = OFF).

The switch can only be activated after the switch

lock [1-8] has been pushed up. Activating the

switch lock simultaneously locks the plunging

equipment and the sawing unit can be moved

down against the spring force. This causes the

saw blade to emerge from the protective cover.

When the machine is lifted, the sawing unit

springs back into the starting position.

Only guide the machine against the work-

piece when it is switched on.

Check the installation ﬁ xture prior to use

and do not use the machine if the ﬁ xture

does not function correctly.

4 Machine

settings

Always pull the plug out of the socket

before making settings.

4.1 Electronics

The TS 75 EBQ/ TS 75 EQ features full-

wave electronics with the following prop-

erties:

Smooth start-up

The smooth start-up ensures the machine starts

up jolt-free.

Speed adjustment

You can regulate the speed steplessly between

1350 and 3550 min

-1

using the adjusting wheel

[1-5]. This enables you to optimise the cutting

speed to suit the material (see table 1).

Constant speed

The preselected speed remains constant whether

the machine is in operation or in neutral posi-

tion.

Temperature cut-out

To prevent overheating, the safety electronics

switches the machine off when it reaches a critical

motor temperature. Let the machine cool down

for approx. 3-5 minutes before using it again. The

machine requires less time to cool down if it is

running, i.e. in neutral position.

Current limiting

Current limiting prevents permissibly high current

consumption under extreme overload. This can

lead to a decrease in the motor speed. The motor

immediately restarts after the load is removed.

Brake (TS 75 EBQ)

After switching-off the tool, the saw blade is elec-

tronically brought to a standstill in 1.5 – 2 seconds.

4.2 Cutting

depth

The cutting depth can be set at 0 – 75 mm:

- Press the cutting depth stop [3-3] and move it to

the desired cutting depth (the values speciﬁ ed on

the scale [3-1] apply to 0° cuts without guide rail),

- Release the cutting depth stop (the cutting depth

stop notches along in 1 mm-steps).

The sawing unit can now be pressed down to the

set cutting depth.

A grub screw (M4x8 to M4x12) can be screwed

into the hole [3-2] on the cutting depth stop. By

turning the grub screw, the cutting depth can be

set even more exactly (± 0.1 mm).

4.3 Cutting

angle

The sawing unit can be swivelled between 0° and

47°:

- Loosen rotary knobs [3-4, 3-6],

- Swivel sawing unit to the desired cutting angle

[3-5],

- Retighten rotary knobs.

Note:

both limit positions are set ex works at 0°

and 45°. By turning both setscrews [3-7] counter-

clockwise, the 45° limit position can be increased

to a maximum of 47°.

4.4

Changing the saw blade

- Move lever [4-2] as far as it will go,

- Push switch lock [4-1] up and push sawing unit

down until it locks into place,

- Loosen screw [4-4] with Allen key [4-3],

- Remove saw blade,

- Clean ﬂ ange [4-8, 4-10],

- Insert new saw blade.

The direction of rotation of the saw blade

[4-9] and the machine [4-7] must be the

same.

- Insert outer ﬂ ange [4-10] such that the locking

pins engage into the notches on the inner ﬂ ange

[4-8].

- Tighten screw [4-4],

- Put lever [4-2] back.

4.5

Setting the spacer wedge

- Move lever [4-2] as far as it will go,

- Push switch lock [4-1] up and push sawing unit

down until it locks into place,

- Loosen screw [4-6] with Allen key [4-3],

- Set spacer wedge as shown in diagram 4,

- Tighten screw [4-6],

- Put lever [4-2] back.

4.6 Dust

extraction

Always connect the machine to a dust extractor. A

Festool dust extractor with an extractor hose di-

ameter of 36 mm or 27 mm (36 mm recommended

due to the reduced risk of clogging) can be con-

nected to the rotating extractor connector [6-1].

4.7

Mounting the splinterguard

The splinterguard (accessories) signiﬁ cantly im-

proves the quality of the cutting edge of the sawn

workpiece on the upper side for 0° cuts.

- Attach splinterguard [5-1] onto the protective

cover,

- Place machine onto the workpiece or the guide

rail,

- Press splinterguard down until it sits on the

workpiece and tighten it with the rotary knob

[5-2].

- Saw splinterguard in (machine to maximum

cutting depth and speed range 6)

Working with the machine

Always secure the workpiece in such a

manner that it cannot move while being

sawed.

The machine must always be held with

both hands by the designated handles

[1-1, 1-6].

Always push the machine forwards [1-2],

never pull the machine backwards to-

wards you.

Adapt the fast-feed speed to prevent the

cutters on the saw blade from overheat-

ing and prevent plastic materials from

melting during cutting.

5.1

Sawing along a scribe mark

The cutting indicator [6-3] displays the cutting line

for 0° and 45° cuts (without guide rail).

5.2 Sawing

sections

Place the machine with the front part of the saw

table on the workpiece, switch the machine on,

press it down onto the set cutting depth and push

it forward in the cutting direction.

5.3

Sawing cut outs (plunge cuts)

In order to avoid kickbacks, the following instruc-

tions absolutely must be observed when plunge

cutting:

- The machine must always be placed with the

rear edge of the saw table against a ﬁ xed stop.

When working with the guide rail, the tool must

be placed at the kickback stop [7-1], which is

ﬁ rmly clamped on the guard rail (see Fig. 7;

when not in use, the kickback stop can be kept

in safekeeping at the guide plate [7-2] of the

machine).

- The machine must always be held securely with

both hands and only plunged slowly.

Procedure

place the machine onto the workpiece and posi-

tion it against a stop (kickback stop), switch the

machine on, slowly press it down onto the set

cutting depth and push it forward in the cutting

direction. The markings [6-2] display the absolute

front and the absolute rear cutting points of the

saw blade (dia. 210 mm) at maximum cutting

depth and using the guide rail.

5.4 Sawing

aluminium

When sawing aluminium, the following

measures must be taken for safety rea-

sons:

- Preconnect a residual current circuitbreaker.

- Connect the machine to a suitable dust extractor.

- Clean the machine regularly of dust deposits in

the motor housing and in the protective cover.

Wear protective goggles.

- Aluminium must only be sawed with the special

saw blades from Festool designed for this pur-

pose.

When sawing panels, they must be lubricated with

petroleum, thin-walled proﬁ les (up to 3 mm) can

be sawed without lubrication.

6 Accessories

The order numbers of the accessories listed below

can be found in the Festool catalogue or on the

Internet under “www.festool.com”.

6.1

Parallel stop, table widener

A parallel stop can be used for section widths up

to 180 mm. The parallel stop can also be used as

a table widener.

6.2 Guide

system

The guide rails, which are available in different

lengths, allow for precise, clean cuts and simul-

taneously protect the workpiece surface against

damage. In conjunction with the extensive range

of accessories, exact angled cuts, mitre cuts and

ﬁ tting work can be completed with the guide sys-

tem. The option of securing using G-clamps [6-4]

ensures a ﬁ rm hold and safe working. The guide

clearance of the saw table on the guide rails can

be set with the two setting jaws [1-3].

The guide rails are equipped with a splinterguard

[1-4], which has to be cut to size before the ﬁ rst

use:

- Set the speed of the machine to level 6,

- Place the machine on the rear end of the guide

rail,

- Switch the machine on, press it down to the set

cutting depth and cut the splinterguard along

the full length without interruption.

The edge of the splinterguard now corresponds

exactly to the cutting edge.

6.3 Multifunction

table

The mutifunction table MFT/3 makes clamping

the workpiece easy and allows you to saw large

and small workpieces safely and precisely using

the guide system. Its many ﬁ elds of application

make economical and ergonomically convenient

work possible.

6.4

Saw blades, other accessories

In order to be able to saw different materials

quickly and cleanly, Festool offers saw blades that

are specially designed for your machine.

The order numbers for these and for other acces-

sories that allow you to use your Festool portable

circular saw effectively and in many ways, can be

found in the Festool catalogue or on the Internet

under “www.festool.com”.

Maintenance and care

Always remove the plug from the mains

supply socket before carrying out any

work on the machine!

Always keep the machine and the ventilation slots

clean. Any maintenance or repair work requiring

the motor housing to be opened may only be car-

ried out by an authorised service workshop. The

tool is ﬁ tted with special motor brushes with an

automatic cut-out. When the brushes become

worn the power supply is shut off automatically

and the tool comes to a standstill.

Customer service and repair

only

through manufacturer or service

workshops: Please ﬁ nd the nearest

address at:

www.festool.com/Service

EKAT

Use only original Festool spare parts!

Order No. at:

www.festool.com/Service

Disposal

Do not throw the power tool in your household

waste! Dispose of machines, accessories and

packaging at an environmentally-responsible

recycling centre. Observe the valid national regu-

lations.

EU only

: European Directive 2002/96/EC stipulate

that used electric power tools must be collected

separately and disposed of at an environmentally

responsible recycling centre.

Information on REACh:

www.festool.com/

reach

Caractéristiques techniques TS 75 EBQ/ TS 75 EQ

Puissance 1600

(Version 110 V

13 A)

Rotation (à vide)

1350 - 3550 tr/min

Vitesse de rotation max.

4400

tr/min

Inclinaison

0° - 47°

Profondeur de coupe à 0°

0 – 75 mm

Profondeur de coupe à 45°

0 – 56 mm

Dimension lame de scie

210x2,4x30 mm

Poids machine

6,2 kg

Classe de protection

/II

Vitesse de rotation max. en cas d’électronique

défectueuse.

Les ﬁ gures indiquées se trouvent au début du

mode d’emploi.

Symboles

Avertissement de danger

Lire les instructions, les consignes !

Munissez-vous de casques anti-bruit!

Porter des lunettes de protection.

1 Utilisation

conforme

Les outils sont conçus pour scier le bois, les ma-

tériaux composites, les matières ﬁ breuses à liant

plâtre et à liant ciment ainsi que les plastiques.

Les lames de scies spéciales pour l’aluminium

proposées par Festool permettent d’utiliser les

outils pour scier également de l’aluminium.

Seules des lames de scie disposant des caracté-

ristiques suivantes peuvent être utilisées : dia-

mètre de lame de scie 210 mm; largeur de coupe

2,4 mm à 2,6 mm; perçage 30 mm; épaisseur de

lame max. 1,8 mm; adaptées pour des vitesses

de rotation de 5000 tr/min.

N‘utilisez pas de plateau de ponçage.

Les outils électriques Festool doivent unique-

ment être montés sur une table de travail prévue

par Festool à cet effet.

Du fait du montage sur une

autre table de travail ou sur une table de travail réa-

lisée par vos propres soins, l’outil électrique peut

devenir instable et entraîner des blessures graves.

En cas d’utilisation non-conforme à la

destination de la machine, la responsa-

bilité de l’utilisateur est engagée pour

tout dommage ou accident!

Informations de sécurité

2.1

Indications générales de sécurité

ATTENTION ! Lire toutes les consignes

de sécurité et indications.

Le non-respect des avertissements et instructions

indiqués ci-après peut entraîner un choc électri-

que, un incendie et/ou de graves blessures.

Conservez toutes les consignes de sécurité et

notices pour une référence future.

Le terme « outil » dans les avertissements fait

reference à votre outil électrique alimenté par

le secteur (avec cordon d’alimentation) ou votre

outil fonctionnant sur batterie (sans cordon d’ali-

mentation).

2.2

Consignes de sécurité spéciﬁ ques à la

machine

Sciage

DANGER: N’approchez pas vos mains à

proximité de la scie et de la lame de scie. Tenez

la poignée supplémentaire ou le carter-moteur

à l’aide de votre deuxième main.

Vous éviterez

tout risque de blessure avec la lame de scie si

vous tenez la scie circulaire à deux mains.

N’attrapez pas le dessous de la pièce à tra-

vailler.

Le capot de protection n’est pas en

mesure de vous protéger de la lame de scie

dans la zone située en-dessous de la pièce à

travailler.

Adaptez la profondeur de coupe à l’épaisseur

de la pièce à travailler.

Les dents ne doivent

pas être complètement visibles sous la pièce

à travailler.

Ne tenez jamais la pièce à scier avec la main

ou sur la jambe. Fixez la pièce à travailler sur

un support stable.

Il est important de bien ﬁ xer

la pièce à travailler aﬁ n de réduire les risques

de contact corporel, de blocage de la lame de

scie ou de la perte de contrôle.

Tenez uniquement l’appareil sur la surface de

manipulation isolée lorsque vous réalisez des

travaux où le couteau à dents pourrait entrer

en contact avec les conductions de courant

cachées ou son propre câble de raccordement.

Le contact avec un câble sous tension met éga-

lement les pièces métalliques de l’appareil sous

tension et peut provoquer un choc électrique.

Au cours du tronçonnage, utilisez toujours une

butée ou une arête de guidage droite.

Ceci per-

met d’améliorer la précision de la coupe et de

réduire les risques de blocage de la lame de scie.

Utilisez toujours des lames de scie d’une taille

adaptée et qui s’ajustent à la forme du moyeu-

Scie circulaire TS 75 EBQ/ TS 75 EQ

ﬂ asque (en forme de losange ou ronde).

Les

lames de scie qui ne sont pas adaptées aux

pièces de montage de la scie fonctionnent de

manière excentrique et peuvent entraîner une

perte de contrôle.

N’utilisez jamais de brides ou de vis de ser-

rage détériorées ou inadaptées.

Les brides

ou les vis de serrage de la lame de scie ont

été conçues spécialement pour votre scie, aﬁ n

de garantir une performance optimale et une

grande ﬁ abilité de cette dernière.

Porter des protections person-

nelles adéquates:

protection

auditive, lunettes de protection,

masque pour les travaux géné-

rant de la poussière, gants de

protection pour les travaux avec

des matériaux rugueux et pour le

changement d’outils.

Causes de recul et consignes de sécurité

correspondantes

- Un recul est la réaction inattendue d’une lame

de scie ayant accroché ou étant bloquée ou mal

ajustée, entraînant ainsi une déviation incontrô-

lée de la scie par rapport à la pièce à travailler

et un mouvement en direction de l’utilisateur ;

- Si la lame de scie s’accroche ou se coince

constamment dans la fente de la scie, cette

dernière se bloque et la force moteur entraîne

un retournement de l’appareil en direction de

l’utilisateur ;

- Si la lame de scie se tord ou est mal ajustée lors

du sciage, les dents de la zone arrière de la lame

de scie peuvent s’accrocher sur la surface de la

pièce à travailler, et la lame de scie peut sortir

de la fente de la scie et sauter en arrière en dire.

Un recul est la conséquence d’un mauvais usage

ou d’une utilisation incorrecte de la scie. Il peut

être évité en suivant les mesures de précaution

appropriées décrites ci-après.

Tenez fermement la scie à deux mains et pla-

cez vos bras dans une position dans laquelle

vous serez en mesure de résister à la force

du recul. Tenez toujours la lame de scie de

manière latérale, ne placez jamais la lame de

scie dans l’axe de votre corps.

Lors d’un recul,

la scie circulaire peut sauter en arrière mais

l’utilisateur peut contrôler la force du recul s’il

respecte les mesures appropriées.

Si la lame de scie se coince ou si la scie inter-

rompt son travail pour quelque raison que ce

soit, lâchez l’interrupteur de marche/arrêt et

attendez que la scie arrête son mouvement

dans le matériau et que la lame de scie par-

vienne à un arrêt complet. Ne tentez jamais

de retirer la scie de la pièce à travailler ou de

la tirer vers l’arrière, tant que la lame de scie

est en mouvement ou qu’un recul est suscep-

tible de se produire.

Recherchez la cause du

blocage de la lame de scie et résolvez le pro-

blème en mettant en application les mesures

appropriées.

Si vous souhaitez remettre en marche une

scie ayant pénétré dans la pièce à travailler,

centrez la lame de scie dans la fente de la scie

et vériﬁ ez que les dents de la scie ne se sont

pas accrochées dans la pièce à travailler.

la lame de scie se bloque, il est possible que

cela entraîne un retrait de cette dernière de la

pièce à travailler ou un recul, si vous remettez

la scie en marche.

Constituez-vous un support à l’aide de gran-

des planches aﬁ n de minimiser le risque de

recul lié à une lame de scie coincée.

Les gran-

des planches peuvent ﬂ échir sous leur propre

poids. Les planches doivent être soutenues des

deux côtés, mais également à proximité de la

fente de la scie et au bord.

N’utilisez pas de lames de scie non tranchan-

tes ou détériorées.

Les lames de scie avec

dents non tranchantes ou mal ajustées entraî-

nent un frottement important, un blocage de la

lame de scie et un recul, pour cause de fente

de scie trop étroite.

Avant de commencer le sciage, serrez les ré-

glages de l’angle et des profondeurs de coupe.

Si vous modiﬁ ez les réglages pendant vos tra-

vaux de sciage, il est possible que la lame de

scie se coince et qu’un recul se produise.

Prenez toutes les précautions nécessaires

lorsque vous réalisez une „coupe plongeante“

dans une zone cachée, par ex. dans un mur

existant.

La lame de scie qui pénètre, lors du

sciage, dans des objets cachés peut se bloquer

et provoquer un recul.

Fonction du capot de protection

Vériﬁ ez avant chaque utilisation que le capot

de protection est parfaitement fermé. N’uti-

lisez pas la scie si le capot de protection n’est

pas mobile et s’il ne se ferme pas instanta-

nément. Ne bloquez ou n’attachez jamais le

capot de protection ; la lame de scie serait

ainsi sans protection. Si la scie devait tom-

ber accidentellement, le capot de protection

risque d’être déformé.

Vériﬁ ez que le capot

de protection se déplace librement et qu’il ne

touche pas la lame de scie, ni d’autres pièces,

à tous les angles et profondeurs de coupe.

Vériﬁ ez l’état et le fonctionnement des res-

sorts du capot de protection. N’utilisez pas

l’appareil si le capot de protection et les

ressorts ne fonctionnent pas parfaitement.

Les pièces endommagées, les dépôts ou les

tas collants de copeaux peuvent retarder le

fonctionnement du capot de protection.

En cas de «coupe en plongée», qui n’est pas

exécutée à angle droit, bloquez la plaque de

base pour empêcher un décalage latéral.

décalage latéral peut entraîner le blocage de

la lame de scie et, par conséquent, un recul.

Ne posez pas la scie sur l’établi ou sur le sol,

sans que le capot de protection ne recouvre la

lame de scie.

Une lame de scie non protégée

ou fonctionnant au ralenti bouge la scie dans

le sens inverse du sens de coupe et scie tout

ce qui se trouve sur son chemin. Ainsi, il est

indispensable de tenir compte de la durée de

ralentissement de la scie.

Fonction du guide-lame

Utilisez la lame de scie adaptée pour le guide-

lame.

Aﬁ n que la fonction du guide-lame soit

effective, la lame de base de la lame de scie doit

être plus mince que le guide-lame et la largeur

de dent doit être supérieure à l’épaisseur du

guide-lame.

Ajustez le guide-lame en suivant les instruc-

tions décrites dans le mode d’emploi.

Une épais-

seur, une position ou un alignement incorrects

peuvent expliquer que le guide-lame ne parvient

pas à éviter efﬁ cacement un éventuel recul.

Utilisez toujours le guide-lame, même pour

les „coupes plongeantes“.

Le guide-lame

doit être inséré en exerçant une poussée vers

le haut et il se met ensuite sur ressort après

insertion par une avance automatique de la

scie circulaire dans la fente de la scie.

Pour que le guide-lame puisse fonctionner, il

doit se trouver dans la fente de la scie.

Pour

les coupes de courte durée, le guide-lame ne

s’avère pas efﬁ cace car il ne peut éviter les

éventuels reculs.

N’utilisez pas la scie avec un guide-lame

déformé.

La moindre perturbation peut déjà

ralentir la fermeture du capot de protection.

2.3 Information concernant le niveau sonore

et les vibrations

Typiquement, les valeurs déterminées selon

EN 60745 sont les suivantes:

Niveau de pression acoustique

95 dB(A)

Niveau de puissance sonore

106 dB(A)

Majoration pour incertitude de mesure K = 3 dB

Portez des protège-oreilles!

Valeurs vibratoires globales (somme vectorielle

tridirectionnelle) déterminées selon NE 60745:

Valeur d‘émission vibratoire (tridirectionnelle)

Sciage de bois

< 2,5 m/s²

Sciage de métal

< 2,5 m/s²

Incertitude

K = 1,5 m/s²

Les valeurs d’émission indiquées (vibration, bruit)

– sont destinées à des ﬁ ns de comparaisons entre

les outils.

– Elles permettent également une estimation

provisoire de la charge de vibrations et de la

nuisance sonore lors de l’utilisation

– et représentent les principales applications de

l’outil électrique.

Cependant, si la ponceuse est utilisée pour

d’autres applications, avec d’autres outils de tra-

vail ou est insufﬁ samment entretenue, la charge

de vibrations et la nuisance sonore peuvent être

nettement supérieures. Tenir compte des temps

de ralenti et d’immobilisation

de l’outil !.

Raccordement électrique et mise en route

La tension du réseau doit correspondre

aux indications de la plaque signalétique.

Avant de brancher ou de débrancher le

câble de raccordement secteur, il est

absolument indispensable de toujours

mettre la machine hors marche !

Voir en ﬁ gure 2 la connexion et la déconnexion du

câble de raccordement au secteur. L’interrupteur

[1-7] sert à la mise en route/et à l’arrêt (appuyer

= MARCHE, relâcher = ARRET). L’interrupteur

peut seulement être activé après avoir poussé le

blocage de démarrage [1-8] vers le haut.

En activant le blocage de démarrage, le dispositif

de plongée est déverrouillé et le groupe de sciage

peut être déplacé vers le bas dans le sens inverse

du ressort.

La lame de scie sort du capot de protection.

En soulevant l’outil, le groupe de sciage se replace

dans sa position initiale.

Guider l’outil contre la pièce à travailler

seulement quand celui-ci est activé.

Vériﬁ ez avant chaque utilisation le fonc-

tionnement du dispositif de montage et

utilisez la machine uniquement si elle

fonctionne correctement.

Réglages de la machine

Avant tous travaux sur la machine, retirer

la prise secteur de la prise de courant !

4.1 Système

électronique

La TS 75 EBQ/ TS 75 EQ dispose d’un

système électronique à ondes pleines aux

propriétés suivantes :

Démarrage progressif

Le démarrage progressif assure un fonctionne-

ment sans à-coups de la machine.

Régulation de la vitesse

Le régime est réglé en continu au moyen de la

molette [1-5] entre 1350 et 3550 tr/min.

Vous pouvez ainsi adapter de façon optimale la vi-

tesse de coupe à chaque matériau (voir tableau 1).

Régime constant

Le régime sélectionné est maintenu constant en

marche à vide et pendant le traitement.

Sécurité thermique

Pour assurer une protection contre la surchauffe,

le système électronique de sécurité arrête la ma-

chine dès qu’une température critique du moteur

est atteinte. Après une période de refroidissement

d’env. 3 à 5 minutes, la machine est à nouveau prê-

te à l’emploi. Le temps de refroidissement dimi-

nue quand la machine fonctionne (marche à vide).

Limitation de courant

La limitation de courant empêche une absorption

élevée et autorisée de courant en cas de charge

extrême ce qui entraînerait une baisse de la ro-

tation du moteur. Après la décharge le moteur se

remet en route.

Frein (TS 75 EBQ)

A la mise hors service, la lame de scie est freinée

par un système électronique et s’arrête en 1,5 à

2 secondes.

4.2

Profondeur de coupe

La profondeur de coupe se règle de 0 à 75 mm :

- Appuyer sur la butée de profondeur de coupe [3-

3] et la déplacer jusqu’à la profondeur de coupe

souhaitée (les valeurs indiquées sur l’échelle

[3-1] sont valables pour les coupes à 0° sans

rail de guidage),

- Relâcher la butée de profondeur de coupe (la

butée de profondeur de coupe s’enclenche dans

des pas de 1 mm).

Le groupe de sciage ne peut être enfoncé vers le

bas que jusqu’à la profondeur de sciage réglée.

Il est possible de visser une vis sans tête (M4x8 à

M4x12) dans le forage [3-2] de la butée de profon-

deur de coupe. La profondeur de coupe peut être

réglée de manière encore plus exacte (± 0,1 mm)

en tournant la vis sans tête.

4.3

Angle de coupe

Le groupe de sciage peut être basculé entre 0°

et 47° :

- Ouvrir les sélecteurs de fonction [3-4, 3-6],

- basculer le groupe de sciage jusqu’à l’angle de

coupe souhaité [3-5],

- serrer à nouveau les sélecteurs de fonction.

Remarque :

les deux positions ﬁ nales sont réglées

à 0° et 45° au départ usine. La position ﬁ nale

peut être augmentée de 45° à 47° maximum en

tournant les deux vis sans tête [3-7] dans le sens

contraire des aiguilles d‘une montre.

4.4

Changement des lames de scie

- Rabattre le levier [4-2] jusqu’à la butée,

- pousser le blocage de démarrage [4-1] vers le

haut et appuyer le groupe de sciage vers le bas

jusqu’à l’enclenchement,

- ouvrir la vis [4-4] avec la clé allen [4-3],

- retirer la lame de scie,

- nettoyer les brides [4-8, 4-10],

- insérer une nouvelle lame de scie.

Le sens de rotation de la lame de scie [4-

9] et de l’outil [4-7] doivent correspondre

- Insérer la bride extérieure [4-10] de telle sorte

que les broches d’entraînement s’accrochent

dans les évidements de la bride intérieure [4-8].

- Serrer la vis [4-4],

- rabattre le levier [4-2].

4.5

Réglage du guide-lame

- Rabattre le levier [4-2] jusqu’à la butée,

- pousser le blocage de démarrage [4-1] vers le

haut et appuyer le groupe de sciage vers le bas

jusqu’à l’enclenchement,

- ouvrir la vis [4-6] avec la clé allen [4-3],

- régler le guide-lame selon la ﬁ gure 4,

- serrer la vis [4-6],

- rabattre le levier [4-2].

4.6 Aspiration

Raccorder toujours la machine à une

aspiration

Il est possible de raccorder un aspirateur Festool

d’un diamètre de tuyau d’aspiration de 36 mm

ou 27 mm (recommandation : 36 mm à cause du

risque de bourrage moins élevé) aux raccords

d’aspiration rotatifs [6-1].

4.7

Montage du pare-éclats

Le pare-éclats (accessoires) améliore nettement

la qualité de l’arête de coupe de la pièce à tra-

vailler sur la partie supérieure pour les coupes à 0.

- Emboîter le pare-éclats [5-1] sur le capot de

protection,

- placer l’outil sur la pièce à travailler ou le rail

de guidage,

- enfoncer le pare-éclats vers le bas jusqu’à ce

qu’il touche la pièce à travailler et le visser avec

le sélecteur de fonction [5-2].

- Effectuer une rainure dans le pare-éclats (outil

sur la profondeur maximale de coupe et niveau

de régime 6).

Travail avec la machine

Fixer la pièce à usiner de manière à ce

qu’elle ne puisse pas bouger pendant le

traitement.

Tenir la machine en toute sécurité avec

les deux mains [1-1, 1-6] et la déplacer

seulement lentement vers le bas.

Pousser toujours l’outil vers l’avant [1-2],

en aucun cas ne tirer l’outil vers soi.

En sélectionnant une vitesse d’avance

adaptée, évitez une surchauffe des arêtes

de coupe de la lame de scie et, dans le

cas de coupes de matières plastiques,

une fusion du plastique.

5.1

Sciage d’après tracé

L’afﬁ chage de coupe [6-3] indique le déroulement

de coupe en pas de 0° et 45° (sans rail de guidage).

5.2

Réalisation de coupes droites

Placer l’outil avec la partie avant de la table de

sciage sur la pièce à travailler, brancher l’outil,

appuyer vers le bas sur la profondeur de coupe

réglée et avancer en direction de la coupe.

5.3

Réalisation de découpes (coupes plon-

geantes)

Pour éviter des chocs en arrière, veuillez suivre

absolument les remarques suivantes pour les

coupes plongeantes :

- Placer toujours l‘outil avec l‘arête arrière de la

table de sciage contre une butée ﬁ xe. Pour tra-

vailler avec le rail de guidage, maintenir l‘outil

contre la butée [7-1] collée au rail de guidage

(voir ﬁ gure 7; en cas de non utilisation garder la

butée contre la plaque de guidage [7-2] de l‘outil).

- Tenir la machine en toute sécurité avec les deux

mains et la faire plonger seulement lentement.

Marche à suivre :

poser l’outil sur la pièce à

travailler et placer une butée (blocage de chocs

en arrière), brancher l’outil, enfoncer lentement

sur la profondeur de coupe réglée et avancer en

direction de la coupe. Les marquages [6-2] indi-

quent le point de coupe le plus en avant et le plus

en arrière de la lame de scie (Ø 210 mm) pour une

profondeur de coupe maximale et en utilisant le

rail de guidage.

5.4

Sciage de l’aluminium

Pour des raisons de sécurité, respecter

les mesures suivantes dans le cas du

traitement de l’aluminium :

- Installer un commutateur de sécurité à courant

de défaut (FI).

- Raccorder l’outil à un aspirateur approprié.

- Nettoyer régulièrement l’outil et enlever les

dépôts de poussière dans le carter du moteur

et le capot de protection.

Porter des lunettes de protection.

- L’aluminium doit uniquement être scié avec les

lames de scie spéciales prévues par Festool.

Pour scier des panneaux, la lame doit être graissé

avec de la graisse de pétrole, des proﬁ lés aux

parois minces (3 mm maxi.) peuvent être traités

sans graissage.

6 Accessoires

Vous trouverez les références des accessoires

décrits ci-dessous dans votre catalogue Festool

ou sur Internet sous „www.festool.com“.

6.1

Guide parallèle, élargisseur de table

Il est possible d’utiliser un guide parallèle pour

des largeurs de coupes de 180 mm maxi. Le guide

parallèle peut être également utilisé comme élar-

gisseur de table.

6.2

Système de guidage

Les rails de guidage disponibles dans différentes

longueurs permettent des coupes précises et

nettes et protègent parallèlement la surface de la

pièce de dommages. Les nombreux accessoires

ajoutés au système de guidage permettent d’ef-

fectuer des coupes en biais, des coupes d’onglet

et des travaux d’ajustage exacts.

La possibilité de ﬁ xation au moyen de serre-joints

[6-4] garantit un maintien ﬁ xe et un travail en

toute sécurité. Le jeu de guidage de la table de

sciage sur les rails de guidage peut être réglé

avec les deux touches de réglage [1-3].

Les rails de guidage disposent d’un pare-éclats

[1-4] qui doit être coupé sur mesure avant la

première utilisation :

- Régler la vitesse de l’outil sur le niveau 6,

- placer l’outil à l’extrémité arrière du rail de

guidage,

- brancher l’outil, l’enfoncer vers le bas jusqu’à

la profondeur de coupe réglée et scier le pare-

éclats sur toute la longueur sans arrêter. L’arête

du pare-éclats correspond exactement à l’arête

de coupe.

6.3 Table

multifonctions

La table multifonctions MFT/3 permet de serrer

facilement les pièces à travailler et de traiter des

pièces de petite et grande taille de manière sûre

et précise. Les possibilités variées d’utilisation

rendent le travail économique et facile du point

de vue ergonomique.

6.4

Lames de scie, autres accessoires

Festool propose des lames de scie spécialement

adaptées à votre outil pour pouvoir traiter des

matériaux différents de manière nette et rapide.

Vous trouverez les références ainsi que d’autres

accessoires, qui vous permettront d’utiliser votre

scie circulaire à main de manière variée et ef-

fective, dans le catalogue Festool ou sur Internet

sous „www.festool.com“.

Entretien et maintenance

Avant toute intervention sur la machine

il faut retirer la ﬁ che de la prise de cou-

rant!

La machine et ses ouïes de refroidissement doi-

vent toujours rester propres.

Les travaux d’entretien et de réparation nécessi-

tant une ouverture du carter moteur ne doivent

être effectués que par le personnel d’un atelier

autorisé du service après-vente. La machine est

équipée de charbons spéciﬁ ques à coupure auto-

matique. Si ces charbons sont usés, il y a coupure

de courant automatique et arrêt du fonctionne-

ment de la machine.

Seuls le fabricant et un atelier

homologué sont habilités à effectuer

toute réparation ou service

. Les

adresses à proximité sont disponi-

bles sur :

www.festool.com/Service

EKAT

Utilisez uniquement des pièces de

rechange Festool d’origine.Réfé-

rence sur :

www.festool.com/Service

Elimination

Ne jetez pas les outils électriques avec les ordures

ménagères ! Eliminez les appareils, les acces-

soires et les emballages de façon compatible avec

l’environnement. Respectez en cela les disposi-

tions nationales en vigueur.

Uniquement UE

: conformément à la directive

européenne 2002/96/CE, les outils électriques

usagés doivent être collectés séparément et recy-

clés de façon compatible avec l’environnement.

Informations à propos de REACh:

www.festool.com/reach

Datos técnicos

TS 75 EBQ/ TS 75 EQ

Potencia 1600

(Versión de 110 V

13 A)

Velocidad (marcha en vacío) 1350 - 3550 r.p.m.

Número de revoluciones máx.

4400

r.p.m.

Inclinación

0° - 47°

Profundidad de corte a 0°

0 – 75 mm

Profundidad de corte a 45°

0 – 56 mm

Dimensiones de la hoja de sierra 210x2,4x30 mm

Peso de la máquina

6,2 kg

Clase de protección

/II

Número de revoluciones máx. que puede apa-

recer con la electrónica defectuosa.

Las ﬁ guras indicadas se encuentran al principio

de las instrucciones para el servicio.

Símbolos

Aviso ante un peligro general

Instrucciones, ¡leer las indicaciones!

¡Usar protectores auditivos!

Usar gafas de protección.

Uso conforme a la destinación

Según las especiﬁ caciones, las máquinas están

diseñadas para serrar madera, materiales con

características similares, materiales ﬁ brosos de

yeso o cemento aglomerado, así como plásticos.

Gracias a la oferta de hojas especiales de serrar

Festool, las máquinas también pueden utilizarse

para serrar aluminio.

Utilice sólo hojas de sierra con las siguientes

características: diámetro de 210 mm; anchura

de corte de 2,4 mm hasta 2,6 mm; oriﬁ cio de

alojamiento de 30 mm; grosor máx. del disco de

soporte de 1,8 mm; apropiado para velocidades

de hasta 5000 r.p.m..

No utilizar discos de lijar.

Las herramientas eléctricas Festool sólo pueden

integrarse en mesas de trabajo previstas por

Festool para tal efecto.

El montaje en mesas de

trabajo diferentes o de confección propia puede

mermar la seguridad de la herramienta eléctrica

y provocar graves accidentes.

¡En el caso de daños y accidentes que se

deban a un uso no conforme a la desti-

nación, la responsabilidad correrá ex-

clusivamente a cargo del usuario!

Instrucciones de seguridad

2.1

Instrucciones generales de seguridad

¡ATENCIÓN! Lea íntegramente las ins-

trucciones e indicaciones de seguridad.

El incumplimiento de dichas instrucciones e indi-

caciones puede dar lugar a descargas eléctricas,

incendios o lesiones graves.

Guarde todas las

indicaciones de seguridad e instrucciones para

futuras referencias.

El término herramienta eléctrica empleado en

las siguientes advertencias de peligro se reﬁ ere a

herramientas eléctricas de conexión a la red (con

cable de red) y a herramientas eléctricas acciona-

das por acumulador (o sea, sin cable de red).

2.2

Indicaciones de seguridad especíﬁ cas de

la máquina

Procedimiento de corte

PELIGRO: No introduzca las manos en

la zona de serrado ni las acerque a la hoja de

serrar. Sujete el mango adicional o la carcasa

del motor con la mano que queda libre.

Si se

sujeta la sierra circular con ambas manos, és-

tas no pueden resultar dañadas por la hoja de

serrar.

No agarre la pieza de trabajo por debajo.

caperuza de protección no puede resguardarle

de la hoja de serrar por debajo de la pieza de

trabajo.

Adapte la profundidad de corte al grosor de

la pieza de trabajo.

Por debajo de la pieza de

trabajo sólo debería ser visible menos de una

altura completa de diente.

No sujete nunca la pieza de trabajo que se va

a serrar con una mano o sobre la pierna. Fije

la pieza de trabajo en un lugar de apoyo esta-

ble.

Es muy importante ﬁ jar correctamente la

pieza de trabajo para minimizar los riesgos de

contacto con el cuerpo, los atascos de la hoja

de serrar o la pérdida de control.

Sujete el aparato sólo por las superﬁ cies de

agarre con aislamiento cuando lleve a cabo

trabajos en los que la herramienta de corte

pudiera entrar en contacto con cables eléctri-

cos ocultos o con el propio cable del aparato.

El contacto con líneas electriﬁ cadas también

pondría bajo tensión las piezas metálicas del

aparato, lo que causaría una descarga eléctrica.

Utilice siempre un tope o un canto guía recto

cuando realice cortes longitudinales.

Esto

mejora la exactitud del corte y reduce las posi-

bilidades de que la hoja de serrar se atasque.

Utilice siempre hojas de serrar de tamaño

Sierra de incisión TS 75 EBQ/ TS 75 EQ

adecuado y que se adapten a la forma de la

brida receptora (rómbica o redonda).

Las ho-

jas de serrar que no se adaptan a las piezas

de montaje de la sierra tienen una marcha

descentrada y causan la pérdida de control.

No utilice nunca bridas tensoras o tornillos

de hojas de serrar dañados o incorrectos.

Las bridas tensoras y los tornillos de hojas de

serrar han sido fabricados especialmente para

su sierra de forma y así obtener un rendimiento

y una seguridad de servicio óptimos.

Lleve puesto el equipo de pro-

tección personal apropiado:

orejeras, gafas de protección y

mascarilla en trabajos que levan-

tan polvo, y guantes de protección

al trabajar con materiales rugo-

sos y al cambiar de herramienta.

Causas de contragolpes e indicaciones

de seguridad correspondientes

- El contragolpe es la reacción inesperada de una

hoja de serrar que se engancha, se bloquea o

que se ha alineado incorrectamente, lo cual

puede producir que la sierra se salga de forma

incontrolada de la pieza de trabajo y se desvíe

hacia el operario.

- la hoja de serrar se bloquea cuando se engan-

cha o se atasca en la ranura serrada que se va

estrechando y la fuerza del motor sacude El

aparato hacia atrás en dirección al operario.

- Si la hoja de serrar se tuerce o se alinea inco-

rrectamente, los dientes de la parte posterior

de la hoja de la sierra pueden engancharse en

la superﬁ cie de la pieza de trabajo, por lo que

la hoja de serrar se sale y salta hacia atrás en

dirección al op.

El contragolpe es la consecuencia de un uso inco-

rrecto o inapropiado de la sierra. Puede evitarse si

se siguen unas medidas de precaución adecuadas

como las que se describen a continuación.

Sujete la sierra con ambas manos y coloque

los brazos de tal modo que le permita hacer

frente a la fuerza de un contragolpe. Coló-

quese siempre en un lateral de la hoja de

serrar, no la sitúe en ningún caso en línea con

su cuerpo.

En caso de contragolpe la sierra

circular puede saltar hacia atrás, sin embargo,

la fuerza del contragolpe puede ser controlada

por el operario aplicando unas medidas ade-

cuadas.

En caso de que la hoja de serrar se bloqueara

o se detuviera el trabajo de serrado por otro

motivo, suelte el interruptor de encendido/

apagado y mantenga la sierra ﬁ rme en el

material hasta que la hoja de serrar se haya

detenido completamente. No intente bajo

ninguna circunstancia retirar la sierra de la

pieza de trabajo o tirar de la sierra hacia atrás

mientras la hoja de serrar esté en movimiento

o pudiera producirse un contragolpe.

Deter-

mine la causa del bloqueo de la hoja de serrar

y subsane el problema mediante las medidas

apropiadas.

Si desea reanudar el trabajo con una sierra

que ya se encuentra en una pieza de trabajo,

centre la hoja de serrar en la ranura de serra-

do y compruebe que los dientes de sierra no se

hayan enganchado en la pieza de trabajo.

Si la

hoja de serrar se hubiera enganchado, puede

salirse de la pieza de trabajo u ocasionar un

contragolpe al volver a arrancarla.

Apuntale paneles grandes para evitar el ries-

go de un contragolpe al engancharse una hoja

de serrar.

Los paneles grandes pueden com-

barse por su propio peso corporal. Los paneles

deben apuntalarse a ambos lados, junto a la

ranura de la sierra y también en el borde.

No utilice hojas de sierra romas o dañadas.

Las hojas de sierra con dientes romos o mal

alineados producen, a causa de una ranura de

serrado demasiado estrecha, un rozamiento

mayor, el bloqueo de la hoja de serrar y con-

tragolpes.

Antes de comenzar a serrar ﬁ je los ajustes de

las profundidades y los ángulos de corte.

durante las tareas de serrado se modiﬁ can los

ajustes, la hoja de serrar puede bloquearse y

podría causar un contragolpe.

Sea especialmente cuidadoso al realizar

„cortes de inmersión“ en una zona oculta,

por ejemplo una pared.

La hoja de serrar que

realiza la incisión puede bloquearse al serrar

objetos ocultos y causar un contragolpe.

Función de la caperuza de protección

Compruebe, antes de cada uso, si la caperu-

za de protección cierra perfectamente. No

utilice la sierra si la caperuza de protección

no ofrece movilidad y no se cierra de inme-

diato. No bloquee o inmovilice la caperuza

de protección; de lo contrario, la hoja de

serrar quedaría desprotegida.

En caso de

caída involuntaria de la sierra, la caperuza

de protección podría deformarse.

Asegúre-

se de que la caperuza se mueva libremente

y de que no entre en contacto con la hoja de

serrar ni con otras piezas, independiente-

mente del ángulo y la profundidad de corte.

Compruebe el estado y el funcionamiento

del resorte de la caperuza de protección. No

utilice el aparato si la caperuza de protección

y el resorte no funcionan correctamente.

Las

piezas dañadas, los residuos pegajosos o la

acumulación de virutas hacen que la caperuza

de protección funcione de forma retardada.

Al realizar un corte por incisión no rectangu-

lar, asegure la placa base de la sierra contra

los desplazamientos laterales.

Un despla-

zamiento lateral podría bloquear la hoja de

serrar, lo que causaría un contragolpe.

No coloque la sierra en el banco de trabajo o

en el suelo sin haber comprobado que la ca-

peruza de protección cubre la hoja de serrar.

Una hoja de serrar sin protección que marcha

por inercia mueve la hoja de serrar en sentido

contrario al corte y sierra todo lo que está en su

camino. Tenga en cuenta el tiempo de marcha

por inercia de la sierra.

Función de la cuña de partir

Utilice la hoja de serrar apropiada para la

cuña de partir.

Para garantizar la eﬁ cacia de

la cuña de partir, el disco de soporte de la hoja

de serrar debe ser más delgado que la cuña

de partir; y el ancho del diente, más grueso.

Ajuste la cuña de partir tal y como se descri-

be en el manual de instrucciones.

Una cuña

de partir con un grosor, posición y alineación

incorrectos pueden ser la causa de que ésta

no pueda evitar de forma efectiva un posible

contragolpe.

Utilice siempre la cuña de partir también al

realizar „cortes de inmersión“.

La cuña de

partir presiona hacia arriba al llevar a cabo

incisiones y, una vez ﬁ nalizadas, se introduce

con un movimiento de resorte automático en la

ranura de serrado al avanzar la sierra circular.

La cuña de partir sólo es efectiva si se en-

cuentra en la ranura de serrado.

En los cortes

cortos la cuña de partir es ineﬁ caz a la hora de

evitar un contragolpe.

No ponga la sierra en funcionamiento con la

cuña de partir cubierta.

Una avería sin impor-

tancia podría ralentizar el cierre de la caperuza

de protección.

2.3

Información relacionada con el ruido y

vibraciones

Los valores obtenidos según la norma EN 60745

alcanzan normalmente:

Nivel de intensidad sonora

95 dB(A)

Nivel de potencia sonora

106 dB(A)

Factor de inseguridad de medición

K = 3 dB

Utilizar protección del oído.

Valores totales de oscilaciones (suma de los

vectores de las tres direcciones) determinados

según EN 60745:

Valor de emisión de oscilaciones (3 ejes)

Serrado de madera

< 2,5 m/s²

Serrado de metal

< 2,5 m/s²

Factor de inseguridad

K = 1,5 m/s²

Las emisiones especiﬁ cadas (vibración, ruido)

– sirven para comparar máquinas,

– son adecuadas para una evaluación provisional

de los valores de vibración y ruido en funciona-

miento

– y representan las aplicaciones principales de la

herramienta eléctrica.

Ampliación posible con otras aplicaciones, medi-

ante otras herramientas o con un mantenimiento

inadecuado. Tenga en cuenta la marcha en vacío

y los tiempos de parada de la máquina.

Conexión eléctrica y puesta en funcio-

namiento

La tensión de la red debe coincidir con

los datos que ﬁ guran en la placa indica-

dora de potencia.

¡Apague siempre la máquina antes de

conectar o sacar el cable de conexión a

la red!

Ver la ﬁ gura 2 para enchufar y desenchufar el

cable de conexión a la red. El interruptor [1-

7] sirve para realizar la conexión/desconexión

(pulsar=CONECTAR, soltar=DESCONECTAR).

El interruptor sólo puede accionarse después

de que el bloqueo de conexión [1-8] haya sido

desplazado hacia arriba. Al accionar el bloqueo

de conexión, se desbloquea simultáneamente el

dispositivo para realizar incisiones, y el conjunto

de sierras puede ser desplazado hacia abajo en

sentido opuesto a la acción del resorte. la hoja de

sierra sale de la caperuza de protección.

Al elevar la máquina, el conjunto de sierra vuelve

a su posición inicial.

Sólo guíe la máquina por la pieza de tra-

bajo cuando esté conectada.

Veriﬁ que antes de cada uso la función del

dispositivo de montaje y utilice la máqui-

na solo si funciona correctamente

Ajustes en la máquina

Antes de realizar cualquier trabajo en la

máquina debe desconectar el enchufe

de la red.

4.1 Sistema

electrónico

La TS 75 EBQ/ TS 75 EQ posee un sistema

electrónico de onda plena con las siguien-

tes propiedades:

Arranque suave

El arranque suave proporciona una puesta en

marcha de la máquina sin sacudidas.

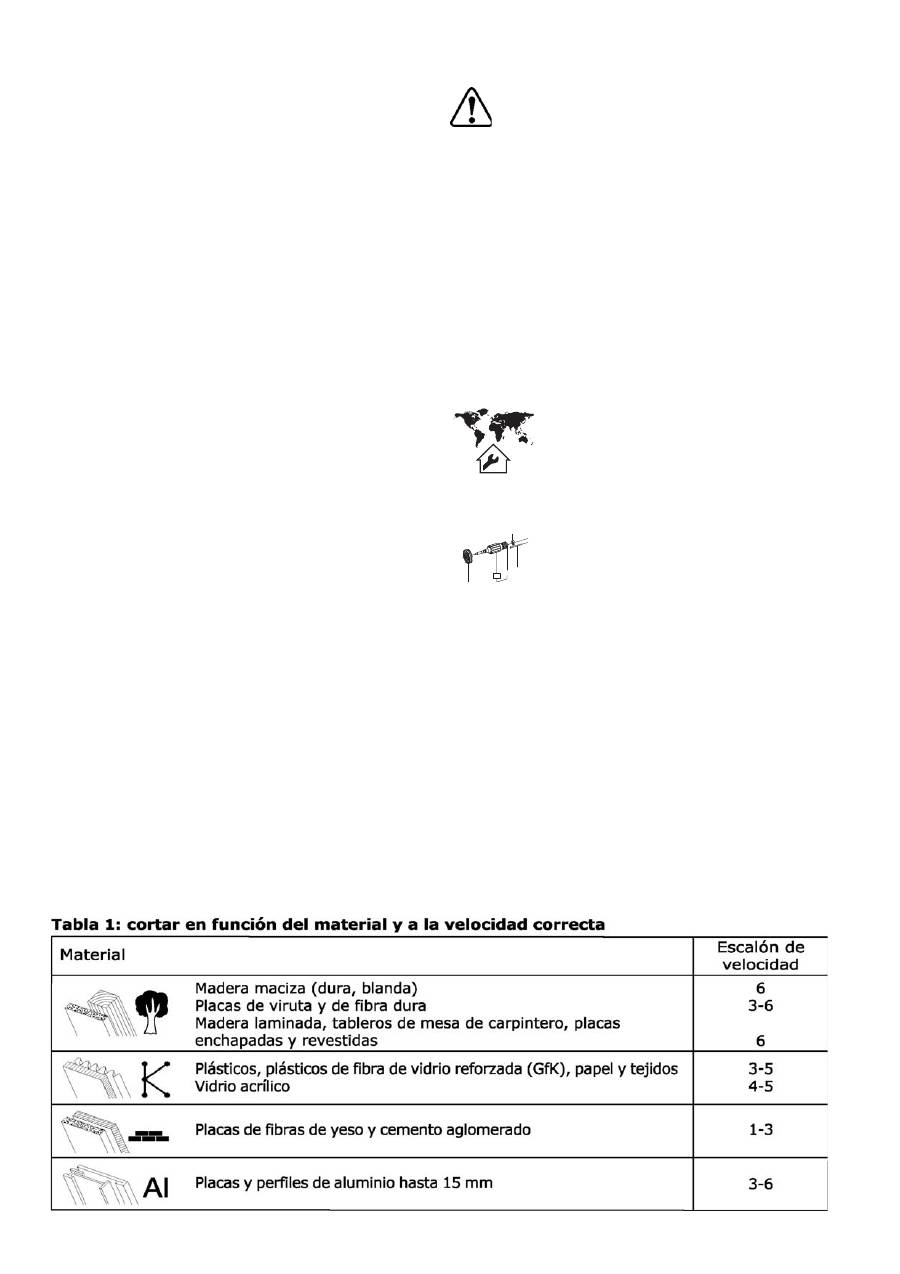

Regulación del número de revoluciones

Las revoluciones pueden regularse de modo

continuo con la rueda de ajuste [1-5] entre 1350

y 3550 r.p.m.. De esta forma, la velocidad de corte

se puede adaptar de forma óptima a cada material

(véase tabla 1).

Revoluciones constantes

Las revoluciones preseleccionadas se manten-

drán constantes con la marcha en vacío y durante

el proceso de trabajo.

Protector contra sobretemperatura

Cuando el motor alcanza una temperatura crítica,

el sistema electrónico de seguridad desconecta la

máquina para prevenir un sobrecalentamiento.

Después de un tiempo de enfriamiento de aprox.

3-5 minutos, la máquina está preparada para

volver a funcionar.

Si la máquina está en marcha (marcha en vacío)

el tiempo de enfriamiento se reduce.

Limitación de corriente

La limitación de corriente evita, en caso de una

sobrecarga extrema, un consumo tolerable de co-

rriente muy alto. Esto puede causar una reducción

de la velocidad del motor.

Tras aliviarse la carga, el motor vuelve a ponerse

en marcha inmediatamente.

Freno (TS 75 EBQ)

Al desconectar la máquina, la velocidad de la hoja

de sierra se reduce electrónicamente hasta su

detención en 1,5 – 2 segundos.

4.2

Profundidad de corte

La profundidad de corte puede ajustarse entre

0 – 75 mm:

- Presione el tope de profundidad de corte [3-3]

y desplácelo hasta la profundidad deseada (los

valores indicados en la escala [3-1] son válidos

para cortes de 0° sin riel de guía),

- Suelte el tope de profundidad de corte (el tope

encaja en pasos de 1 mm).

El grupo de sierra puede ahora presionarse hacia

abajo hasta la profundidad de corte ajustada.

En el oriﬁ cio [3-2] del tope de profundidad de corte

puede enroscarse un tornillo prisionero (M4x8

hasta M4x12). Al girar el tornillo prisionero, la

profundidad de corte puede ajustarse con más

exactitud aún (± 0,1 mm).

4.3

Ángulo de corte

El grupo de sierra puede inclinarse entre 0° y 47°:

- Abra los botones giratorios [3-4, 3-6],

- Incline el grupo de sierra hasta el ángulo de

corte deseado [3-5],

- Vuelva a apretar los botones giratorios.

Advertencia:

las dos posiciones ﬁ nales (0° y 45°)

vienen ajustadas de fábrica. La posición ﬁ nal se

puede aumentar de 45° a 47° como máximo gi-

rando los dos tornillos prisioneros [3-7] en sentido

contrario al reloj.

4.4

Cambio de la hoja de sierra

- Mueva la palanca [4-2] hasta el tope,

- Desplace hacia arriba el bloqueo de conexión

[4-1] y presione hacia abajo el grupo de sierra

hasta que encaje,

- Aﬂ oje el tornillo [4-4] con una llave de macho

hexagonal [4-3],

- Retire la hoja de sierra,

- Limpie las bridas [4-8, 4-10],

- Coloque una hoja de sierra nueva.

¡El sentido de giro de la hoja de sierra

[4-9] y la máquina [4-7] deben coincidir!

- Coloque la brida externa [4-10] de tal modo que

los tacos de arrastre encajen en las entalladuras

de la brida interior [4-8].

- Apriete el tornillo [4-4],

- Vuelva a colocar la palanca [4-2] a su posición

inicial.

4.5

Ajuste la cuña de partir

- Mueva la palanca [4-2] hasta el tope,

- Desplace hacia arriba el bloqueo de conexión

[4-1] y presione hacia abajo el grupo de sierra

hasta que encaje,

- Aﬂ oje el tornillo [4-6] con una llave de macho

hexagonal [4-3],

- Ajuste la cuña de partir como se indica en la

ﬁ gura 4,

- Apriete el tornillo [4-6],

- Vuelva a colocar la palanca [4-2] a su posición

inicial.

4.6 Aspiración

Conecte siempre la máquina a la aspira-

ción.

En los racores móviles de aspiración [6-1] puede

acoplarse un aspirador Festool con un diámetro

del tubo ﬂ exible de 36 ó 27 mm (se recomienda

36 mm debido al mínimo peligro de atascamiento).

4.7

Montaje de la protección contra astillas

En cortes de 0°, la protección contra astillas (ac-

cesorio) mejora considerablemente la calidad del

canto de corte en la zona serrada de la pieza en

su parte superior.

- Coloque la protección contra astillas [5-1] en la

caperuza de protección,

- Coloque la máquina sobre la pieza de trabajo o

en el riel de guía,

- Presione hacia abajo la protección contra as-

tillas hasta que esté situada sobre la pieza de

trabajo y apriétela con el botón giratorio [5-2].

- Sierre la protección contra astillas (ajuste la

máquina a la profundidad máxima de corte y a

la posición 6 de velocidad).

Trabajo con la máquina

Fije la pieza de trabajo siempre de forma

que no se pueda mover cuando se traba-

je con ella.

La máquina deberá sujetarse siempre

con ambas manos en las empuñaduras

[1-1, 1-6] previstas para ello.

Desplace la máquina siempre hacia de-

lante [1-2] y no la acerque en ningún caso

hacia usted.

Adapte la velocidad de avance para evitar

que se sobrecaliente el corte de la hoja

de serrar o que se derrita el plástico al

serrarlo.

5.1

Serrar por un trazado

El indicador de corte [6-3] muestra el proceso en

cortes de 0° y 45° (sin riel de guía).

5.2 Serrar

segmentos

Coloque la máquina, con la parte delantera de

la mesa de serrar, sobre la pieza de trabajo,

conecte la máquina, presione hacia abajo hasta

la profundidad de corte ajustada y avance en el

sentido de corte.

5.3 Serrar

segmentos (cortes de inmersión)

A ﬁ n de evitar contragolpes, deberá observar

obligatoriamente las siguientes indicaciones al

efectuar cortes de inmersión:

- Coloque siempre la máquina con el canto poste-

rior de la mesa de serrar contra un tope ﬁ jo. En

caso de trabajar con el riel de guía, coloque la

máquina junto a la parada de contragolpe [7-1]

ﬁ jada sobre el riel de guía (véase la imagen 7; si no

resulta necesario, la parada de contragolpe pue-

de dejarse en la placa guía [7-2] de la máquina).

- La máquina se sostendrá ﬁ rmemente con las

dos manos y se sumergirá lentamente.

Modo de proceder:

posicione la máquina sobre la

pieza de trabajo y colóquela junto a un tope (para-

da de contragolpe), conecte la máquina, presione

lentamente hacia abajo hasta la profundidad de

corte ajustada y avance en la dirección de corte.

Las marcas [6-2] muestran el punto de corte

situado más adelante y más atrás de la hoja de

sierra (Ø 210 mm).

5.4 Serrar

aluminio

Al trabajar con aluminio deberá tener

presente las siguientes medidas por mo-

tivos de seguridad:

- Agregar un interruptor de corriente de defecto

(FI).

- Conectar la máquina a un aparato de aspiración

apropiado.

- Limpiar periódicamente los depósitos de polvo

acumulados en la carcasa del motor y en la

caperuza de protección.

Usar gafas de protección.

El aluminio sólo debe serrarse con las hojas de

sierra especiales previstas para tal ﬁ n.

Al serrar placas, hay que lubricar con nafta, los

perﬁ les de capa delgada (hasta 3 mm) pueden

trabajarse sin lubricación.

6 Accesorios

Los números de pedido de los accesorios des-

critos a continuación puede consultarlos en el

catálogo Festool o en Internet en la dirección

«www.festool.com“.

6.1

Tope paralelo, ampliación de mesa

Para anchuras de segmento hasta 180 mm puede

emplearse un tope paralelo.

El tope paralelo también puede utilizarse como

ampliación de mesa.

6.2

Sistema de guía

Los rieles guía disponibles en diferentes longitu-

des permiten unos cortes precisos, limpios, pro-

tegiendo al mismo tiempo la superﬁ cie de la pieza

de trabajo ante posibles daños. En combinación

con el extenso conjunto de accesorios, es posible

efectuar con el sistema de guía unos cortes angu-

lares, a inglete y unos trabajos de adaptación con

gran exactitud. La posibilidad de ﬁ jación mediante

abrazaderas permite [6-4] una sujeción estable y

un trabajo seguro. El juego de guiado de la mesa

de serrar sobre los rieles guía puede regularse

con las dos mordazas de ajuste [1-3].

Los rieles guía poseen una protección contra

astillas [1-4] que debe cortarse a medida antes

de su primera aplicación:

- Ajuste la velocidad de la máquina al escalón 6,

- Coloque la máquina en el extremo posterior del

riel de guía,

- Conecte la máquina, presione hacia abajo has-

ta la profundidad de corte ajustada y sierre la

protección contra astillas en toda su longitud

sin desviarse.

El canto de la protección contra astillas se co-

rresponde exactamente con el canto de corte.

6.3 Mesa

multifuncional

La mesa multifuncional MFT/3 permite una suje-

ción fácil de las piezas de trabajo y, en combina-

ción con el sistema de guía, un trabajo seguro y

preciso de piezas grandes y pequeñas. Gracias al

amplio abanico de posibilidades de aplicación, es

posible trabajar de manera provechosa, rentable

y ergonómica.

6.4

Hojas de sierra, otros accesorios

Para poder trabajar en diferentes materiales de

una manera rápida y limpia, Festool ofrece ho-

jas de sierra diseñadas especialmente para su

máquina. Encontrará los números de pedido de

estas hojas, así como de otros accesorios que le

permitirán un uso versátil y efectivo de su sierra

circular en el catálogo Festool o en la dirección

de Internet «www.festool.com“.

Mantenimiento y conservación

¡Desenchufar el enchufe de la toma de

corriente antes de realizar trabajos en

la máquina!

Mantener siempre limpias las ventanas de refri-

geración. Todos los trabajos de mantenimiento y

de reparación, para los que se tiene que abrir la

carcasa del motor, sólo deben ser llevados a cabo

por un taller de servicio de asistencia técnica

autorizado.

La máquina está provista de carbones activos es-

peciales para la desconexión automática. cuando

estos carbones activos se han desgastado, se in-

terrumpe automáticamente la toma de corriente

y la máquina se para.

El Servicio de atención al cliente y

reparaciones

solo está disponible

por parte del fabricante o de los

talleres de reparación: encuentre la

dirección más próxima a usted en:

www.festool.com/Service

EKAT

Utilice únicamente piezas de recam-

bio Festool originales. Referencia

en:

www.festool.com/Service

Eliminación de residuos

Nunca deseche las herramientas eléctricas junto

con los residuos domésticos. Recicle los aparatos,

accesorios y embalajes de forma respetuosa con

el medio ambiente. Tenga en cuenta la normativa

vigente del país.

Sólo UE

: De acuerdo con la Directiva europea

2002/96/CE, las herramientas eléctricas usadas

se someterán a una recogida selectiva y a una

reutilización compatible con el medio ambiente.

Información sobre REACh:

www.festool.com/

reach

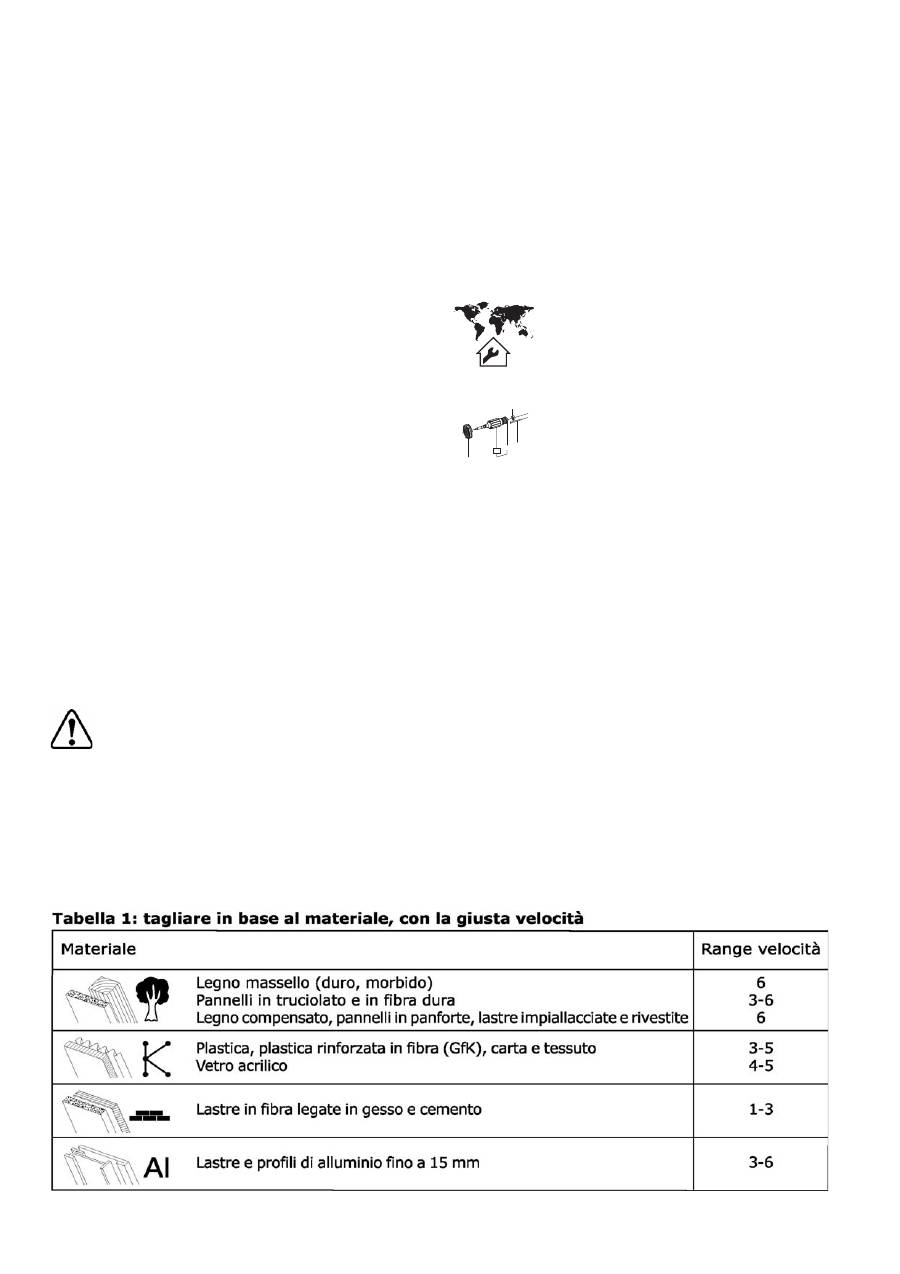

Speciﬁ che tecniche

TS 75 EBQ/ TS 75 EQ

Prestazione 1600

(Versione 110 V

13 A)

Numero di giri (a vuoto)

1350 - 3550 min

-1

Numero di giri max.

4400

min

-1

Inclinazione

0° - 47°

Profondità di taglio a 0°

0 – 75 mm

Profondità di taglio a 45°

0 – 56 mm

Dimensioni lama

210x2,4x30 mm

Peso macchina

6,2 kg

Grado di protezione

/II

numero di giri max raggiungibile in caso di elet-

tronica guasta.

Le illustrazioni indicate nel testo si trovano all’i-

nizio delle istruzioni di servizio.

Simboli

Avvertenza di pericolo generico

Istruzioni, leggere le avvertenze!

Utilizzare le cufﬁ e di protezione!

Indossare le protezioni acustiche!

Utilizzo a norma

Secondo le disposizioni, gli utensili sono adatti per

il taglio di legno, materiali legnosi, ﬁ bre in lega di

gesso e cemento e plastica.

Con le apposite lame speciali offerte da Festo-

ol, gli utensili possono essere utilizzati anche

per il taglio di alluminio. È consentito utilizzare

soltanto le lame con le seguenti caratteristiche:

diametro 210 mm; larghezza del taglio da 2,4 mm

a 2,6 mm; foro di inizio foratura 30 mm; spessore

lama max. 1,8 mm; adatte per numero di giri ﬁ no

a 5000 min

-1

Non utilizzare dischi abrasivi.

Gli elettroutensili Festool devono essere in-

stallati esclusivamente in tavoli da lavoro pre-

disposti allo scopo da Festool.

L’installazione in

altri tavoli da lavoro o in un tavolo da lavoro di

produzione propria può rendere l’elettroutensile

insicuro e causare gravi incidenti.

Il Cliente è responsabile di qualsiasi

danno o incidente provocato dall’utilizzo

non a norma della macchina.

Informazioni per la sicurezza

2.1

Istruzioni generali di sicurezza

ATTENZIONE! È assolutamente neces-

sario leggere attentamente tutte le av-

vertenze di sicurezza e le istruzioni.

Eventuali errori nell’adempimento delle avver-

tenze e delle istruzioni qui di seguito riportate

potranno causare scosse elettriche, incendi e/o

lesioni gravi.

Conservare tutte le avvertenze di sicurezza e i

manuali per riferimenti futuri.

Il termine «elettroutensile» utilizzato nelle avver-

tenze di pericolo si riferisce ad utensili elettrici

alimentati dalla rete (con linea di allacciamento)

ed ad utensili elettrici alimentati a batteria (senza

linea di allacciamento).

2.2

Indicazioni di sicurezza speciﬁ che per la

macchina

Taglio con sega

PERICOLO: Tenere le mani lontane dal-

la zona di lavoro della sega e della lama. Con

la mano libera afferrare l’impugnatura sup-

plementare oppure l’alloggiamento del mo-

tore.

Se si usano entrambe le mani per affer-

rare la sega a disco, queste non possono es-

sere ferite dalla lama stessa.

Non mettere le mani al di sotto del pezzo in

lavorazione.

La calotta protettiva non può pro-

teggere l’operatore dalla lama al di sotto del

pezzo in lavorazione.

Adeguare la profondità di taglio allo spessore

del pezzo in lavorazione.

Al di sotto del pezzo in

lavorazione la lama dovrebbe essere visibile per

un tratto inferiore all’intera altezza di un dente.

Non tenere mai il pezzo in lavorazione da ta-

gliare con la mano oppure sopra una gamba.

Fissare il pezzo in lavorazione su di un piano di

appoggio stabile.

È importante ﬁ ssare bene il

pezzo in lavorazione, in modo da ridurre al mi-

nimo il rischio che venga in contatto con il corpo

dell’operatore, che la lama della sega si bloc-

chi o che si perda il controllo della macchina.

Quando si eseguono lavori durante i quali è

possibile che l’utensile da taglio venga in con-

tatto con linee elettriche nascoste o con il cavo

dell’apparecchiatura stessa, tenere l’apparec-

chiatura solamente mediante le impugnatu-

re isolate.

Il contatto con una linea elettrica

sotto tensione trasferisce la tensione anche

ai componenti metallici dell’apparecchiatura

e provoca quindi una scossa elettrica.

Quando si eseguono tagli longitudinali, uti-

Sega ad affondamento TS 75 EBQ/ TS 75 EQ

lizzare sempre un riscontro oppure una linea

di guida diritta.

In questo modo si ottiene una

maggiore precisione di taglio e si riducono le

possibilità che la lama si blocchi.

Utilizzare sempre lame della giusta grandez-

za nonché adeguate alla forma della ﬂ angia di

alloggiamento (a forma di rombo o rotonde).

Lame che non siano adatte per componenti di

montaggio funzionano in modo irregolare e por-

tano ad una perdita del controllo della macchina.

Non utilizzare mai ﬂ ange di bloccaggio lama

né viti danneggiate o errate.

Le ﬂ ange di bloc-

caggio della lama e le viti sono state realizzare

speciﬁ camente per la Vostra sega, in modo

da ottenere prestazioni ottimali e sicurezza di

funzionamento.

Indossate l’equipaggiamento pro-

tettivo personale adeguato:

pro-

tezioni acustiche, occhiali protetti-

vi, mascherina antipolvere in caso

di lavorazioni che generano polve-

re, guanti protettivi per la lavora-

zione di materiali grezzi e durante

la sostituzione degli utensili.

Cause del contraccolpo e relative avver-

tenze di sicurezza

- un contraccolpo rappresenta una reazione inat-

tesa di una lama che resta agganciata, bloccata

o male allineata, e che fa sì che la sega, fuoriu-

scendo dal pezzo in lavorazione, possa spostarsi

in modo incontrollato in direzione dell’operatore;

- quando la lama resta agganciata o bloccata

nella fenditura della lama stessa, si arresta e

la forza del motore respinge l’apparecchiatura

in direzione dell’operatore;

- se la lama viene sottoposta a torsione all’interno

del taglio oppure è allineata in modo errato, è pos-

sibile che i denti della zona posteriore della lama

stessa si aggancino nella superﬁ cie del pezzo in

lavorazione: ciò fa sì che la lama fuoriesca dall.

Un contraccolpo rappresenta la conseguenza

di un utilizzo errato o scorretto della sega. Può

essere evitato ricorrendo ad adeguate misure

precauzionali, come di seguito speciﬁ cato.

Tenere la sega con entrambe le mani, portan-

do le braccia in una posizione tale da poter

contrastare la forza del contraccolpo. Tenersi

sempre di lato rispetto alla lama della sega e

non portare mai la lama in linea con il corpo.

In caso di contraccolpo, la sega a disco può

saltare in avanti, tuttavia è possibile che gli

operatori siano in grado di contrastare la forza

del contraccolpo stesso, qualora vengano presi

i provvedimenti adatti.

Nel caso in cui la lama si blocchi oppure

l’operazione di taglio venga interrotta per

altri motivi, rilasciare l’interruttore On/Off te-

nendo la sega nel pezzo in lavorazione ﬁ nché

la lama non si arresta completamente. Non

cercare mai di estrarre la sega dal pezzo in

lavorazione o di tirarla indietro ﬁ ntanto che

la lama è in movimento, in quanto ciò potreb-

be provocare un contraccolpo.

Individuare la

causa del bloccaggio della lama e eliminarla

intraprendendo i provvedimenti adeguati.

Se s’intende riavviare nuovamente una sega

bloccata in un pezzo in lavorazione, centrare

la lama nella fessura della sega e veriﬁ care

che i denti della lama non siano conﬁ ccati nel

pezzo.

Se la lama si blocca, è possibile che fuo-

riesca dal pezzo in lavorazione o che provochi

un contraccolpo nel caso in cui la sega venisse

nuovamente avviata.

Sostenere i pannelli di grandi dimensioni, in

modo da ridurre i rischi di un contraccolpo

causato dalla lama della sega che si blocca.

pannelli di grandi dimensioni possono ﬂ ettersi

a causa del loro stesso peso. È necessario che i

pannelli siano sostenuti su entrambi i lati, nonché

in prossimità della fessura della sega e del bordo.

Non utilizzare lame non afﬁ late o danneggia-

te.

Lame con denti non afﬁ lati o mal allineati

possono provocare - a causa di una fessura

della sega di dimensioni troppo ridotte - una

maggiore usura, il bloccaggio della lama ed

eventuali contraccolpi.

Prima di procedere al taglio, ﬁ ssare le regi-

strazioni relative alla profondità ed all’ango-

lo di taglio.

Se le registrazioni si modiﬁ cano

durante il taglio del materiale, la lama può

bloccarsi causando un contraccolpo.

Procedere con particolare cautela quando si

vuole eseguire un „taglio ad affondamento“ in

una zona nascosta, ad esempio una parete esi-

stente.

Durante le operazioni di taglio, la lama

che affonda nel materiale può bloccarsi se incon-

tra oggetti nascosti e causare un contraccolpo.

Funzionamento della calotta protettiva

Prima dell’uso, controllare che la calotta pro-

tettiva funzioni correttamente. Non utilizzare

la sega nel caso in cui la calotta protettiva

non si possa muovere liberamente e non si

chiuda subito. Non ﬁ ssare o legare mai la

calotta protettiva saldamente, altrimenti la

lama rimarrebbe priva protettiva. In caso di

caduta accidentale della sega sul pavimento,

è possibile che la calotta protettiva si pieghi.

Accertarsi che la calotta protettiva si muova

liberamente e che non tocchi da nessuna pro-

fondità o angolo di taglio la lama o altre parti.

Controllare le condizioni e la funzione della

molla per la calotta protettiva. Prima dell’

uso, se la calotta protettiva e la molla non

funzionano correttamente, fate controllare

l’apparecchiatura.

Parti danneggiate, depositi

collosi o trucioli accumulati possono essere

la causa di un funzionamento ritardato della

calotta protettiva.

Durante il “taglio ad affondamento” non ad

angolo retto, assicurare la piastra di base con-

tro lo spostamento laterale.

Uno spostamento

laterale può provocare il bloccaggio della lama

e causare quindi un contraccolpo.

Non deporre la sega sul banco di lavoro né

sul pavimento senza che la calotta protettiva

copra la lama. Se la lama non è protetta ed in

movimento, la sega si sposterà in direzione

contraria alla direzione di taglio, tagliando ciò

che si trova sul suo cammino.

Tenere presente

il tempo di postfunzionamento della sega.

Funzionamento del cuneo

Usare la lama adatta al cuneo.

Perché il cuneo

agisca correttamente, il corpo della lama deve

essere più sottile del cuneo distanziatore e la

larghezza dei denti deve essere superiore allo

spessore del cuneo stesso.

Regolare il cuneo fendilegno come descritto

nelle istruzioni per l’uso.

A causa di spessore,

posizione ed allineamento errati, è possibile

che il cuneo fendilegno non impedisca in modo

efﬁ cace un contraccolpo.

Utilizzare sempre il cuneo fendilegno, anche

per i „tagli ad affondamento“.

Durante i tagli

ad affondamento, il cuneo fendilegno viene

spinto verso l’alto e, dopo l’affondamento nel

materiale e con l’avanzare della sega a disco,

per mezzo di una molla rientra automatica-

mente nella fenditura della sega.

Afﬁ nché il cuneo fendilegno possa agire con

efﬁ cacia, deve trovarsi nella fenditura della

sega.

Per tagli corti il cuneo fendilegno non è ef-

ﬁ cace al ﬁ ne di evitare un possibile contraccolpo.

Non azionare la sega con un cuneo fendilegno

piegato.

Una piccola anomalia è già sufﬁ ciente

per ritardare la chiusura della calotta protettiva.

2.3 Informazioni sulla rumorosità e sulle

vibrazioni

I valori rilevati in base alla norma EN 60745 ripor-

tano caratteristicamente:

Livello di pressione acustica

95dB(A)

Livello di potenza sonora

106 dB(A)

Supplemento per incertezza di misura K = 3 dB

Indossare le protezioni acustiche!

Valori complessivi sulle vibrazioni (somma vet-

toriale di tre direzioni) rilevati secondo la norma

EN 60745:

Valore di emissione delle vibrazioni (su 3 assi)

Taglio del legno

< 2,5 m/s²

Taglio del metallo

< 2,5 m/s²

Incertezza

K = 1,5 m/s²

I valori di emissione indicati (vibrazioni, rumo-

rosità)

– hanno valore di confronto tra le macchine,

– permettono una valutazione provvisoria del

carico di rumore e di vibrazioni durante l’uso,

– rappresentano l’attrezzo elettrico nelle sue

applicazioni principali.

Valori maggiori sono plausibili con altre ap-

plicazioni, con altri utensili e in caso di scarsa

manutenzione. Osservare i tempi di pausa e di

funzionamento a vuoto della macchina!

Allacciamento elettrico e messa in fun-

zione

La tensione di rete deve corrispondere

a quella indicata sulla targhetta ripor-

tante i dati della macchina.

Disinserire sempre la macchina prima

di collegare o scollegare il cavo di ali-

mentazione!

Per collegare e scollegare il cavo di alimentazione

elettrica vedi la ﬁ g. 2.

L’interruttore [1-7] viene utilizzato per inserire/

disinserire l’apparecchio (schiacciato = apparec-

chio inserito, rilasciato = apparecchio spento).

L’interruttore può essere attivato solo dopo aver

sollevato verso l’alto il blocco di avviamento [1-8].

Con l’attivazione del blocco di avviamento, viene

azionato il dispositivo di immersione e il gruppo

sega può essere mosso a reazione elastica verso

il basso. In questo modo, la lama sporge dalla

calotta protettiva.

Sollevando l’utensile, il gruppo sega scatta nuo-

vamente nella posizione iniziale.

Guidate l’utensile verso il pezzo in lavo-

razione soltanto con il motore spento.

Prima di ogni utilizzo controllate il fun-

zionamento del dispositivo montato e

utilizzate la macchina soltanto se questo

funziona regolarmente.

Impostazioni della macchina

Prima di eseguire qualsiasi operazione

sulla macchina disinserire sempre la

spina dalla presa!

4.1 Elettronica

La TS 75 EBQ/ TS 75 EQ è dotata di un’e-

lettronica ad albero pieno con le seguen-

ti caratteristiche:

Avvio morbido

L’avvio morbido garantisce un avviamento della

macchina “senza strappi”.

Regolazione del numero di giri

Con la rotella di regolazione [1-5] è possibile im-

postare il numero di giri con variazione continua

tra 1350 e 3550 min

-1

. In tal modo sarà possibile

adeguare in maniera ottimale la velocità di taglio ai

materiali di volta in volta utilizzati (vedere tabella 1).

Numero di giri costante

Il numero di giri preselezionato viene mantenuto

costante quando la macchina è al minimo e du-

rante la lavorazione.

Protezione da temperatura elevata

Quale protezione contro il surriscaldamento,

l’elettronica di sicurezza disinserisce la macchina

qualora venga raggiunta una temperatura del mo-

tore critica. Dopo un periodo di raffreddamento di

ca. 3-5 minuti la macchina è nuovamente pronta

per funzionare. Quando la macchina è in funzione

(funzionamento a vuoto) il tempo di raffreddamen-

to diminuisce.

Limitazione di corrente

La limitazione di corrente impedisce, in caso di

estremo sovraccarico, il raggiungimento di un

assorbimento di corrente eccessivo. Questo può

portare a una riduzione del numero di giri del

motore. Dopo la scarica, il motore riprende a

girare nuovamente.

Freni (TS 75 EBQ)

Allo spegnimento, la lama in viene frenata elet-

tronicamente in 1,5 – 2 secondi.

4.2

Profondità di taglio

La profondità di taglio è regolabile da 0 a 75 mm:

- Premete la guida della profondità di taglio [3-3]

ﬁ no alla profondità desiderata (i valori indicati

nella scala [3-1] si riferiscono ai tagli a 0° senza

binario di guida),

- rilasciatela (gli scatti della guida sono di 1 mm l’uno).

Ora è possibile premere l’aggregato sega verso il

basso ﬁ no alla profondità di taglio impostata. Nel foro

[3-2] della guida della profondità di taglio è possibi-

le ruotare una vite senza testa (M4x8 ﬁ no a M4x12).

Ruotando la vite, si otterrà una regolazione della

profondità di taglio ancora più precisa (± 0,1 mm).

4.3

Angolo di taglio

L’aggregato sega può oscillare tra 0° e 47°:

- aprite la manopola [3-4, 3-6],

- orientate l’aggregato sega sull’angolo di taglio

desiderato [3-5],

- ﬁ ssate nuovamente la manopola.

Nota:

le due posizioni ﬁ nali sono regolate dalla

fabbrica su 0° e 45°. Ruotando i due perni ﬁ lettati

[3-7] in senso antiorario è possibile aumentare la

posizione ﬁ nale da 45° ﬁ no ad un massimo di 47°.

4.4

Cambio della lama

- Spostate la leva [4-2] ﬁ no al riscontro,

- spingete verso l’alto [4-1] il blocco dell’avvia-

mento e premete l’aggregato sega verso il basso

ﬁ no allo scatto ﬁ nale,

- aprite la vite [4-4] con la chiave a brugola [4-

3],

- rimuovete la lama,

- pulite la ﬂ angia [4-8, 4-10],

- inserite la nuova lama.

La direzione di rotazione della lama [4-9] e

della macchina [4-7] devono corrispondere!

- Inserite la ﬂ angia esterna [4-10] in modo tale

che i ganci facciano presa negli spazi della ﬂ an-

gia interna [4-8].

- Fissate la vite [4-4],

- riportate la leva nella posizione iniziale [4-2].

4.5

Impostazione del cuneo fendilegno

- Spostate la leva [4-2] ﬁ no al riscontro,

- spingete verso l’alto [4-1] il blocco dell’avvia-

mento e premete l’aggregato sega verso il basso

ﬁ no allo scatto ﬁ nale,

- aprite la vite [4-6] con la chiave a brugola [4-

3],

- impostate il cuneo fendilegno come illustrato in

ﬁ gura 4,

- ﬁ ssate la vite [4-6],

- riportate la leva nella posizione iniziale [4-2].

4.6 Aspirazione

Allacciate sempre la macchina ad un

dispositivo di aspirazione.

Sui manicotti d’aspirazione girevoli [6-1] è pos-

sibile ﬁ ssare un aspiratore Festool con diametro

del tubo ﬂ essibile per aspirazione di 36 mm o

27 mm (è consigliato quello da 36 mm per ridurre

il rischio di otturazione)

4.7

Montaggio del paraschegge

Il paraschegge (accessorio) migliora notevolmen-

te la qualità degli spigoli nei tagli da 0° del pezzo

tagliato sul lato rivolto verso l’alto.

- Inserite il paraschegge [5-1] sulla calotta pro-

tettiva,

- posizionate la macchina sul pezzo in lavorazione

o sul binario di guida,

- premete verso il basso il paraschegge ﬁ nché

non appoggerà sul pezzo in lavorazione, quindi

avvitate la manopola [5-2].

- Tagliate il paraschegge (impostate la macchina

sulla profondità di taglio massima e sul range

velocità 6).

Lavori con la macchina

Fissate sempre il pezzo in lavorazione in

modo che non possa spostarsi durante la

lavorazione.

Tenete sempre la macchina con entrambe

le mani mediante le impugnature [1-1,

1-6].

Spingete sempre la macchina in avanti

[1-2], per nessun motivo la macchina deve

essere tirata indietro verso di sé.

Utilizzando una velocità di avanzamento

adeguata, evitate il surriscaldamento dei

taglienti della lama e durante il taglio di

materie plastiche evitate che la plastica

si fonda.

5.1

Tagliare sui tracciati

Il display [6-3], nei tagli a 0° e 45° (senza binario

di guida) visualizza la progressione del taglio.

5.2 Tagliare

segmenti

Posizionate la macchina con la parte anteriore del

piano di taglio sul pezzo, accendetela, premetela

verso il basso ﬁ no alla profondità di taglio deside-

rata e spingete in avanti nella direzione di taglio.

5.3 Tagliare delle fessure (tagli a immersione)

Per evitare contraccolpi, nei tagli a immersione

osservate i seguenti suggerimenti:

- Tenere la macchina sempre con il bordo po-

steriore del piano di taglio contro un riscontro

fermo. Durante il lavoro con binario di guida, la

macchina deve essere appoggiata al dispositivo

di blocco dei contraccolpi [7-1], che viene ﬁ ssato

con morsetti al binario di guida (v. ﬁ g. 7; in caso

di inutilizzo, è possibile riporre il dispositivo di

blocco dei contraccolpi sulla piastra di guida

[7-2] della macchina).

- La macchina deve essere tenuta sempre stretta

con entrambe le mani e si l’affondamento deve

avvenire lentamente.

Procedura

Posizionate la macchina sul pezzo in lavorazio-

ne e appoggiatela ad un riscontro (blocco dei

contraccolpi), accendete la macchina, esercitate

lentamente una pressione verso il basso ﬁ no alla

profondità di taglio impostata e spingete in avanti

nella direzione del taglio. Le marcature [6-2], la-

vorando con profondità di taglio massima e con il

binario di guida, indicano i punti di taglio estremi

della lama, in avanti e indietro (Ø 210 mm).

5.4 Tagliare

l’alluminio

Nella lavorazione dell’alluminio è neces-

sario osservare le seguenti misure di

sicurezza:

- Attivate preventivamente un interruttore di si-

curezza per correnti di guasto (FI).

- Collegate la macchina ad un aspiratore adeguato.

- Pulite regolarmente la macchina rimuovendo

gli eventuali residui di polvere nella carcassa

del motore e nella calotta protettiva.

Indossate gli occhiali protettivi.

- L’alluminio deve essere tagliato esclusivamente

con le apposite lame speciali Festool.

Per il taglio, cospargete le lastre di petrolio, men-

tre i proﬁ li sottili (ﬁ no a 3 mm) possono essere

lavorati senza lubriﬁ cazione.

6 Accessori

I codici di ordinazione degli accessori descritti

di seguito si trovano sul catalogo Festool o su

Internet al sito “www.festool.com”.

6.1

Riscontro parallelo, prolunga del tavolo

Per segmenti particolarmente larghi ﬁ no a 180

mm è possibile inserire un riscontro parallelo.

Il riscontro parallelo ha la funzione di prolunga

del tavolo.

6.2

Sistema di guida

I binari di guida, disponibili in diverse lunghezze,

consentono di eseguire tagli precisi e proteggo-

no contemporaneamente da eventuali danni la

superﬁ cie del pezzo in lavorazione.

Con il sistema di guida, corredato dall’ampio si-

stema di accessori, è possibile ottenere tagli an-

golari, tagli di smussatura e adattamenti precisi. Il

ﬁ ssaggio mediante morsetti consente di lavorare

in tutta sicurezza [6-4]. La superﬁ cie di guida del

piano di taglio sui binari di guida è regolabile con

le due ganasce [1-3].

I binari di guida sono dotati di un paraschegge

[1-4] che deve essere ritagliato su misura prima

dell’uso:

- impostate il numero di giri della macchina su 6,

- ponete la macchina sull’estremità posteriore

del binario di guida,

- accendetela, premerla verso il basso ﬁ no al rag-

giungimento della profondità di taglio impostata

e ritagliate il paraschegge sull’intera lunghezza

senza interruzioni.

Ora lo spigolo del paraschegge dovrebbe corri-

sponde perfettamente allo spigolo di taglio.

6.3 Piano

multifunzione

Il piano multifunzione MFT/3 consente di ﬁ ssare

in modo semplice il pezzo in lavorazione, e, con il

sistema di guida, di eseguire un lavoro preciso e

sicuro in pezzi grandi e piccoli. Grazie alla versa-

tilità di impiego, è possibile un lavoro economico

ed ergonomico.

6.4

Lame, altri accessori

Per poter lavorare diversi materiali in modo rapido

e pulito, Festool offre lame speciali adatte alle

diverse macchine.

I codici di ordinazione di questi e di altri accessori,

che consentono un uso versatile ed effettivo della

sega circolare Festool, si trovano sul catalogo

Festool o su Internet, al sito “www.festool.com”.

Manutenzione e cura

Prima di iniziare qualsiasi tipo di lavoro

sulla macchina si deve sempre togliere

la spina dalla presa di corrente!

Mantenere sempre pulita l’apparecchiatura e le

fessure di ventilazione.

Tutti i lavori di manutenzione e riparazione che

richiedono l’apertura dell’alloggiamento del mo-

tore devono essere eseguiti solo da un’ofﬁ cina di

assistenza autorizzata.

L’apparecchio è munito di spazzole autoestin-

guenti. Quando questi risultano consumati, viene

interrotta automaticamente la corrente e l’appa-

recchio si arresta.

Servizio e riparazione

solo da parte

del costruttore o delle officine di

servizio autorizzate. Le ofﬁ cine più

vicine sono riportate di seguito:

www.festool.com/Service

EKAT

Utilizzare solo ricambi originali Fes-

tool! Cod. prodotto reperibile al sito:

www.festool.com/Service

8 Smaltimento

Non gettare gli elettroutensili nei riﬁ uti domestici!

Provvedere ad uno smaltimento ecologico degli

elettroutensili, degli accessori e degli imballaggi!

Osservare le indicazioni nazionali in vigore.

Solo UE

: la Direttiva europea 2002/96/CE preve-

de che gli elettroutensili usati vengano raccolti

separatamente e smaltiti in conformità con le

disposizioni ambientali.

Informazioni su REACh:

www.festool.com/reach

Technische gegevens

TS 75 EBQ/ TS 75 EQ

Vermogen 1600

(110 V-versie

13 A)

Toerental (onbelast toerental) 1350 - 3550 min

-1

Toerental max.

4400

min

-1

Schuine stand

0° - 47°

Zaagdiepte bij 0°

0 – 75 mm

Zaagdiepte bij 45°

0 – 56 mm

Afmetingen zaagblad

210x2,4x30 mm

Gewicht machine

6,2 kg

Beschermingsklasse

/II

max. toerental bij gebrekkige elektronica.

De aangegeven afbeeldingen staan aan het begin

van de gebruiksaanwijzing.

Symbolen

Waarschuwing voor algemeen gevaar

Handleiding, instructies lezen!

Draag

oorbeschermers!

Veiligheidsbril

dragen.

1 Reglementair

gebruik

Conform de bepalingen zijn de machines bestemd

voor het zagen van hout, op hout gelijkende ma-

terialen, gips- en cementge-bonden vezelstoffen

en kunststoffen. Met de door Festool aangeboden

speciale zaagbladen voor aluminium kunnen de

machines ook voor het zagen van aluminium

worden gebruikt.

Er mogen alleen zaagbladen met de volgende ei-

genschappen worden gebruikt: diameter zaagblad

210 mm; zaagbreedte 2,4 mm tot 2,6 mm; uitbo-

ring 30 mm; stambladdikte max. 1,8 mm; geschikt

voor een toerental van maximaal 5000 min

-1

Geen slijpschijven gebruiken.

Festool-elektrogereedschap mag alleen wor-

den ingebouwd in werktafels die hiervoor door

Festool bestemd zijn.

Door inbouw in andere of

zelfgemaakte werktafels kan het elektrogereed-

schap onveilig worden, met mogelijk ernstige

ongevallen als gevolg.

Voor schade en ongevallen ten gevolge

van niet-reglementair gebruik is uitslui-

tend de gebruiker aansprakelijk!

Veiligheidsinstructies

2.1

Algemene veiligheidsvoorschriften

LET OP! Lees alle veiligheidsvoorschrif-

ten en instructies.

Wanneer de waarschuwingen en instructies niet

in acht worden genomen, kan dit een elektrische

schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en handlei-

dingen om ze later te kunnen raadplegen.

Het in de waarschuwingen gebruikte begrip

„elektrisch gereedschap” heeft betrekking op

elektrische gereedschappen voor gebruik op het

stroomnet (met netsnoer) en op elektrische ge-

reedschappen voor gebruik met een accu (zonder

netsnoer).

2.2

Machinespeciﬁ eke veiligheidsinstructies

1) Zaagmethode

GEVAAR: Kom met uw handen niet in

het zaagbereik en raak het zaagblad niet aan.

Houd met uw tweede hand de extra greep of

de motorbehuizing vast.

Wanneer u de cirkel-

zaag vasthoudt met beide handen, kunnen ze

niet gewond raken door het zaagblad.

Kom niet met uw handen onder het werkstuk.

De beschermkap kan u onder het werkstuk niet

beschermen tegen het zaagblad.

Pas de zaagdiepte aan de dikte van het werk-

stuk aan.

Er mag minder dan een volledige

tandhoogte zichtbaar zijn onder het werk-

stuk.

Houd het werkstuk dat gezaagd moet worden

nooit met de hand of boven uw been vast. Zet

het werkstuk vast op een stabiele ondergrond.

Het is belangrijk het werkstuk goed te beves-

tigen, om het gevaar van lichaamscontact, be-

klemming van het zaagblad of controleverlies

tot een minimum terug te brengen.

Houd het apparaat alleen aan de geïsoleerde

greepvlakken vast wanneer u werkzaam-

heden uitvoert waarbij het snijgereedschap

verborgen stroomleidingen of de kabel van

het apparaat zelf kan raken.

Contact met een

spanningvoerende leiding zet de metalen on-

derdelen van het apparaat onder spanning en

veroorzaakt een elektrische schok.

Gebruik bij het in de lengte snijden altijd een

aanslag of een geleiderail.

Hierdoor wordt de

snijnauwkeurigheid verbeterd en de kans op

beklemming van het zaagblad verminderd.

Gebruik altijd zaagbladen met de juiste groot-

te, die geschikt zijn voor de vorm van de opna-

meﬂ ens (ruitvormig of rond).

Zaagbladen die

Inval-cirkelzaagmachine TS 75 EBQ/ TS 75 EQ

niet bij de montagedelen van de zaag passen, lo-

pen onregelmatig en leiden tot controleverlies.

Gebruik nooit beschadigde of verkeerde zaag-

bladspanﬂ enzen of -schroeven.

De zaagblad-

spanﬂ enzen en -schroeven zijn speciaal voor

uw zaag ontworpen, voor optimale prestaties

en gebruiksveiligheid.

Draag een passende persoon-

lijke veiligheidsuitrusting:

ge-

hoorbescherming, veiligheids-

bril, stofmasker bij werkzaamhe-

den waarbij stof vrijkomt en vei-

ligheidshandschoenen bij het

bewerken van ruwe materialen

en het wisselen van gereedschap.

Terugslagoorzaken en veiligheidsvoor-

schriften

- een terugslag is de onverwachte reactie van

een hakend, klemmend of verkeerd uitgericht

zaagblad, die tot gevolg heeft dat de zaag zich

ongecontroleerd van het werkstuk af en in de

richting van de gebruiker kan bewegen.

- wanneer het zaagblad zich in de sluitende

zaagspleet vasthaakt of klem komt te zitten,

raakt het geblokkeerd en wordt het apparaat

door de kracht van de motor in de richting van

de gebruiker teruggeslagen.

- wordt het zaagblad in de zaagsnede verdraaid of

verkeerd uitgericht, dan kunnen de tanden van

het achterste zaagbladgebied zich vasthaken

in het oppervlak van het werkstuk, waardoor

het zaagblad uit de zaagspleet en terug in de

richting van de gebruiker.

Een terugslag is het gevolg van een onjuist of

verkeerd gebruik van de zaag. Dit kan worden

voorkomen door de juiste voorzorgsmaatregelen

te nemen, zoals hierna beschreven.

Houd de zaag met beide handen vast en

breng uw armen in zo’n positie dat u de te-

rugslagkrachten kunt weerstaan. Blijf altijd

aan de zijkant van het zaagblad en breng het

zaagblad nooit in één lijn met uw lichaam.

Bij

een terugslag kan de cirkelzaag naar achteren

springen, maar wanneer de juiste maatregelen

zijn getroffen kan de gebruiker de terugslag-

krachten beheersen.

Als het zaagblad beklemd raakt of het zagen

om een andere reden wordt onderbroken, laat

u de in-/uit-schakelaar los en houdt u de zaag

rustig in het materiaal tot het zaagblad volle-

dig stilstaat. Probeer zolang het zaagblad zich

beweegt of er een terugslag kan plaatsvinden

nooit om de zaag uit het werkstuk te halen of

naar achteren te trekken.

Ga na wat de oorza-

ken zijn van de beklemming van het zaagblad

en hef deze op door passende maatregelen te

nemen.

Wanneer u een zaag die in het werkstuk steekt

weer wilt starten, centreert u het zaagblad in

de zaagspleet en controleert u of de zaagtan-

den niet in het werkstuk zijn blijven haken.

Is het zaagblad beklemd geraakt, dan kan het

zich bij het opnieuw starten van de zaag uit het

werkstuk bewegen of een terugslag veroorza-

ken.

U dient grote platen te stutten om het risico

van een terugslag als gevolg van een be-

klemd zaagblad te verkleinen.

Grote platen

kunnen doorbuigen onder hun eigen gewicht.

Platen dienen aan beide kanten, zowel bij de

zaagspleet als bij de rand, te worden gestut.

Gebruik geen stompe of beschadigde zaag-

bladen.

Zaagbladen met stompe of verkeerd

uitgerichte tanden leiden door de te nauwe

zaagspleet tot een grotere wrijving, beklem-

ming van het zaagblad en terugslag.

Draai voor het zagen de snijdiepte- en snij-

hoekinstellingen vast.

Wanneer de instellin-

gen tijdens het zagen gewijzigd worden, kan

het zaagblad beklemd raken en een terugslag

optreden.

Wees bijzonder voorzichtig wanneer u een „in-

valsnede“ in een verborgen gebied, bijv. een

bestaande wand, uitvoert.

Het invallende zaag-

blad kan bij het zagen in verborgen objecten ge-

blokkeerd raken en een terugslag veroorzaken.

Functie van de beschermkap

Controleer voor gebruik altijd of de be-

schermkap goed sluit. Gebruik de zaag niet

wanneer de beschermkap niet vrij bewogen

kan worden en niet direct sluit. Klem of bind

de beschermkap nooit vast; daardoor zou het

zaagblad onbeschermd zijn. Als de zaag per

ongeluk op de grond valt, kan de bescherm-

kap gebogen worden.

Zorg ervoor dat de be-

schermkap vrij beweegt en bij alle zaaghoeken

en -dieptes noch het zaagblad noch andere

deel raakt.

Controleer de toestand en de functie van de

veer van de beschermkap. Werken de be-

schermkap en de veer niet foutloos, wacht

dan met het gebruik van het apparaat.

Be-

schadigde delen, plakkerige afzettingen of

ophopingen van spaanders zorgen ervoor dat er

bij de werking van de beschermkap vertraging

optreedt.

Beveilig bij de “invalzaagsnede”, die niet in

een rechte hoek uitgevoerd wordt, de grond-

plaat van de zaag tegen het zijdelings ver-

schuiven.

Verschuiven in zijwaartse richting

kan ertoe leiden dat het zaagblad beklemd

raakt en een terugslag veroorzaakt.

Leg de zaag niet op de werkbank of op de

grond zonder dat de beschermkap het zaag-

blad afdekt.

Een onbeschermd, nalopend

zaagblad beweegt de zaag tegen de zaagrich-

ting in en zaagt wat het op zijn weg tegenkomt.

Houd hierbij rekening met de nalooptijd van de

zaag.

Functie van de spouwmes

Gebruik het voor het spouwmes passende

zaagblad.

Opdat het spouwmes werkt, moet

het stamblad van het zaagblad dunner zijn dan

het spouwmes en de tandbreedte meer dan de

dikte van het spouwmes bedragen.

Stel de splijtwig af volgens de beschrijving in

de gebruiksaanwijzing.

Een verkeerde sterkte,

stand en uitlijning kunnen tot gevolg hebben dat de

splijtwig een terugslag niet effectief verhindert.

Gebruik de splijtwig altijd, ook bij „invalsne-

des“.

De splijtwig wordt bij de materiaalinval

naar boven gedrukt en veert na de inval bij het

naar voren schuiven van de cirkelzaag zelfstan-

dig in de zaagspleet.

De splijtwig kan alleen werken als hij zich in

de zaagspleet bevindt.

Bij korte snedes kan de

splijtwig een terugslag niet effectief verhinderen.

Gebruik de zaag niet met een verbogen splijt-

wig.

Door een kleine storing kan vertraging

optreden bij het sluiten van de beschermkap.

2.3

Informatie over geluidsoverlast en tril-

ling

De volgens EN 60745 bepaalde waarden bedragen

gewoonlijk:

Geluidsdrukniveau 95

dB(A)

Geluidsvermogensniveau 106

dB(A)

Meetonzekerheidstoeslag

K = 3 dB

Draag

gehoorbescherming!

Totale trillingswaarden (vectorsom van drie rich-

tingen) bepaald volgens EN 60745:

Trillingsemissiewaarde (3-assig)

Zagen van hout:

< 2,5 m/s²

Zagen van metaal:

< 2,5 m/s²

Onzekerheid

K = 1,5 m/s²

De aangegeven emissiewaarden (trilling, geluid)

– zijn geschikt om machines te vergelijken,

– om tijdens het gebruik een voorlopige inschat-

ting van de trillings- en geluidsbelasting te

maken

– en gelden voor de belangrijkste toepassingen

van het persluchtgereedschap.

Hogere waarden zijn mogelijk bij andere toe-

passingen, met ander inzetgereedschap of bij

onvoldoende onderhoud. Neem de vrijloop- en

stilstandtijden van de machine in acht!

Elektrische aansluiting en inbedrijfstel-

ling

De netspanning dient overeen te komen

met de indicatie op de kenplaat.

Schakel de machine vóór het aansluiten

of loskoppelen van de aansluiting op het

elektriciteitsnet altijd uit!

Zie ﬁ guur 2 voor het aansluiten en ontkoppelen

van het netsnoer. De schakelaar [1-7] dient als in-/

uitschakelaar (drukken is = AAN, loslaten = UIT).

De schakelaar kan pas in werking worden gesteld

nadat de inschakelblokkering [1-8] naar boven is

geschoven. Door de inschakelblokkering in wer-

king te zetten wordt gelijktijdig de invalvoorziening

ontgrendeld en kan het zaagaggregaat tegen de

veerkracht in naar beneden worden bewogen.

Hierbij komt het zaagblad uit de beschermkap.

Bij het optillen van de machine veert het zaagag-

gregaat weer in de oorspronkelijke stand terug.

Geleid de machine alleen in ingescha-

kelde toestand tegen een werkstuk.

Controleer voor gebruik altijd of het in-

bouwapparaat functioneert en neem het

alleen in gebruik wanneer het functio-

neert volgens de voorschriften.

Instellingen aan de machine

Als aan de machine wordt gewerkt, dient

altijd de stekker uit het stopcontact te

worden gehaald.

4.1 De

elektronica

De TS 75 EBQ/ TS 75 EQ beschikt over een

volledige golfelektronica met de volgende

kenmerken:

Zachte aanloop

De zachte aanloop zorgt voor een stootvrije aan-

loop van de machine.

Toerentalregeling

Het toerental kan met de stelknop [1-5] traploos

tussen 1350 en 3550 min

-1

worden ingesteld. Hier-

mee kunt u de freessnelheid van het betreffende

materiaal optimaal aanpassen (zie tabel 1).

Constant toerental

Het vooraf ingestelde toerental wordt bij onbelast

toerental en bij bewerking constant gehouden.

Temperatuurbeveiliging

Als bescherming tegen oververhitting wordt de

machine bij het bereiken van een kritische mo-

tortemperatuur door de veiligheidselektronica

uitgeschakeld. Na een afkoeltijd van ca. 3-5 mi-

nuten is de machine weer bedrijfsklaar. Bij een

draaiende machine (onbelast toerental) neemt

de afkoeltijd af.

Stroombegrenzing

De stroombegrenzing zorgt er bij extreme overbe-

lasting voor dat de hoogte van de stroomopname

toelaatbaar blijft. Dit kan leiden tot een lager mo-

tortoerental. Na ontlasting komt de motor direct

weer op toeren.

Rem (TS 75 EBQ)

Bij het uitschakelen wordt het zaagblad in

1,5 – 2 seconden elektronisch tot stilstand afge-

remd.

4.2 Zaagdiepte

De zaagdiepte kan van 0 – 75 mm worden inge-

steld:

- de zaagdiepteaanslag [3-3] indrukken en tot

de gewenste zaagdiepte verschuiven (de op de

schaal [3-1] aangegeven waarden gelden voor

0°-zaagsneden zonder geleiderail),

- de zaagdiepteaanslag loslaten (de zaagdiepte-

aanslag klikt in stappen van 1 mm in).

Het zaagaggregaat kan nu tot de ingestelde zaag-

diepte naar beneden worden gedrukt.

In de boring [3-2] van de zaagdiepteaanslag kan

een draadpen (M4x8 tot M4x12) worden aange-

bracht. Door aan de draadpen te draaien kan

de zaagdiepte nog exacter (± 0,1 mm) worden

ingesteld.

4.3 Zaaghoek

Het zaagaggregaat kan tussen de 0° en 47° wor-

den gedraaid:

- draaiknoppen [3-4, 3-6] losdraaien,

- zaagaggregaat in de gewenste zaaghoek [3-5]

brengen,

- draaiknoppen weer vastdraaien.

Aanwijzing:

De beide eindstanden zijn op de

fabriek ingesteld op 0° en 45°. Door de beide

schroefdraadpennen [3-7] tegen de klok in te

draaien, kan de eindstand van 45° tot maximaal

47° worden vergroot.

4.4

Wisselen van het zaagblad

- hendel [4-2] omdraaien tot de aanslag,

- inschakelblokkering [4-1] naar boven draaien

en zaagaggregaat naar beneden drukken tot het

inklikt,

- bout [4-4] met de inbussleutel [4-3] losdraaien,

- zaagblad afnemen,

- ﬂ enzen [4-8, 4-10] schoonmaken,

- nieuw zaagblad inzetten.

De draairichting van het zaagblad [4-9]

en de machine [4-7] dienen overeen te

komen!

- buitenste ﬂ ens [4-10] zo inzetten dat de mee-

neempennen in de uitsparingen van de binnen-

ste ﬂ ens [4-8] grijpen.

- Bout [4-4] vast aandraaien,

- hendel [4-2] terugdraaien.

4.5 splijtwig

instellen

- hendel [4-2] tot de aanslag omdraaien,

- inschakelblokkering [4-1] naar boven draaien

en zaagaggregaat naar beneden drukken tot het

inklikt,

- bout [4-6] met inbussleutel [4-3] losdraaien,

- splijtwig volgens afbeelding 4 instellen,

- bout [4-6] vast aandraaien,

- hendel [4-2] terugdraaien.

4.6 Afzuiging

Sluit de machine altijd aan op een afzui-

ging.

Op de draaibare afzuigaansluiting [6-1] kan een

Festool-afzuigapparaat met een afzuigslang met

een diameter van 36 mm of 27 mm (36 mm aanbe-

volen wegens het geringere verstoppingsgevaar)

worden aangesloten

4.7 Splinterbescherming

monteren

Bij 0°-zaagsneden verbetert de splinterbescher-

ming (accessoires) duidelijk de kwaliteit van de

snijrand van het afgezaagde werkstukdeel aan

de bovenliggende zijde.

- splinterbescherming [5-1] op de beschermkap

bevestigen,

- machine op het werkstuk resp. de geleiderail

plaatsen,

- splinterbescherming tot op het werkstuk naar

beneden drukken en met de draaiknop [5-2]

vastschroeven.

- splinterbescherming inzagen (machine op maxi-

male zaagdiepte en toerentaltrap 6).

Werken met de machine

Bevestig het werkstuk altijd zo, dat het

tijdens de bewerking niet kan bewegen.

De machine dient steeds met beide han-

den aan de daarvoor bestemde handgre-

pen [1-1, 1-6] te worden vastgehouden.

De machine altijd in naar voren bewegen

[1-2], in geen geval de machine achter-

waarts naar zich toetrekken.

Voorkom oververhitting van de snijkanten

van het zaagblad door de snelheid aan te

passen en zorg er bij het zagen van kunst-

stof voor dat dit niet smelt.

5.1

Zagen volgens de afgetekende lijn

De zaagindicatie [6-3] geeft bij 0°- en 45°-zaag-

sneden (zonder geleiderail) het zaagverloop aan.

5.2 Delen

afzagen

De machine met het voorste deel van de zaagtafel

op het werkstuk plaatsen, de machine inschake-

len, tot de ingestelde zaagdiepte naar beneden

drukken en in de zaagrichting naar voren bewegen.

5.3

Delen uitzagen (invallend zagen)

Om een terugslag te voorkomen dienen bij inval-

lend zagen de volgende aanwijzingen beslist in

acht te worden genomen:

- De machine dient altijd met de achterkant van de

zaagtafel tegen een vaste aanslag te worden ge-

zet. Bij werkzaamheden met de geleiderail moet

de machine tegen de terugslagstop [7-1] worden

gezet, die op de geleiderail wordt vastgeklemd

(zie afbeelding 7; wordt de geleiderail niet ge-

bruikt, dan kan de terugslagstop op de geleide-

plaat [7-2] van de machine worden bewaard).

- De machine dient steeds met beide handen te

worden vastgehouden en slechts langzaam in

te vallen.

Handelwijze:

de machine op het werkstuk plaat-

sen en tegen de aanslag (terugslagstop) zetten,

machine inschakelen, langzaam tot de inge-

stelde zaagdiepte naar benenden drukken en in

de zaagrichting bewegen. De markeringen [6-2]

geven bij maximale zaagdiepte en gebruik van de

geleiderail het voorste en achterste zaagpunt van

het zaagblad (Ø 210 mm) aan.

5.4 Aluminium

zagen

Bij de bewerking van aluminium dient

men zich uit veiligheidsoverwegingen te

houden aan de volgende maatregelen:

- Voorschakelen van een differentiaal- (FI) veilig-

heidsschakelaar.

- Machine aansluiten op een geschikt afzuigap-

paraat.

- Machine regelmatig ontdoen van stofafzetting

in het motorhuis en in de beschermkap.

Veiligheidsbril dragen.

- Aluminium mag alleen met de daarvoor door

Festool bestemde speciale zaagbladen worden

gezaagd.

Bij het zagen van platen dienen de zaagbladen

met petroleum te worden ingesmeerd, dunwan-

dige proﬁ elen (tot 3 mm) kunnen zonder smeren

worden bewerkt.

6 Accessoires

De bestelnummers van de hieronder beschreven

accessoires kunt u vinden in de Festool-catalogus

of op het Internet onder „www.festool.com“.

6.1 Parallelaanslag,

tafelverbreding

Voor het afzagen van delen met een maximale

breedte van 180 mm kan een parallelaanslag

worden ingezet. De parallelaanslag kan ook als

tafelverbreding worden gebruikt.

6.2 Geleidesysteem

De in verschillende lengtes verkrijgbare gelei-

derails maken precieze en zuivere zaagsneden

mogelijk en beschermen tegelijkertijd het werk-

stukoppervlak tegen beschadigingen. In combi-

natie met de omvangrijke accessoires kunnen

met het geleidesysteem exacte hoekzaagsneden,

verstekzaagsneden en inpaswerkzaamheden

worden uitgevoerd. De bevestigingsmogelijkheid

met behulp van lijmklemmen [6-4] zorgt voor een

stevige houvast en voor veilig werken.

De geleidetolerantie van de zaagtafel op de ge-

leiderails kan met de beide stelklauwen [1-3]

worden ingesteld.

De geleiderails beschikken over een splinterbe-

scherming [1-4], die voor het eerste gebruik op

maat moet worden gesneden:

- toerental van de machine op niveau 6 zetten,

- machine op het achterste einde van de geleide-

rail plaatsen,

- machine inschakelen, tot de ingestelde zaag-

diepte naar beneden drukken en de splinter-

bescherming zonder af te zetten over de gehele

lengte aanzagen.

De rand van de splinterbescherming komt nu

precies overeen met de snijrand.

6.3 Multifunctionele

tafel

Met de multifunctionele tafel MFT/3 kan het werk-

stuk eenvoudig worden opgespannen en kunnen

grotere en kleinere werkstukken in combinatie

met het geleidesysteem veilig en precies worden

bewerkt. Door zijn talrijke gebruiksmogelijk-he-

den is het mogelijk economisch en ergonomisch

te werken.

6.4

Zaagbladen, overige accessoires

Om verschillende materialen snel en zuiver te

kunnen bewerken, biedt Festool speciaal op de

machine afgestemde zaagbladen.

De bestelnummers hiervoor, evenals de overige

accessoires waardoor u uw Festool-handcirkel-

zaagmachines op vele manieren en effectief kunt

gebruiken, vindt u in de Festool-catalogus of op

het Internet onder „www.festool.com“.

7 Onderhoud

Voor aanvang van alle werkzaamheden

aan de machine moet absoluut eerst de

stekker uit het stopcontact worden ge-

trokken!

Machine en ventilatiesleuven altijd schoon houden.

Alle onderhouds- en reparatiewerkzaamheden,

waarvoor de motorbehuizing moet worden ge-

opend, mogen alleen door een daartoe geautori-

seerde servicewerkplaats worden uitgevoerd. Het

apparaat is voorzien van zichzelf uitschakelende

koolborstels.

Als deze versleten zijn, wordt de stroom auto-

matisch onderbroken en komt het apparaat tot

stilstand.

Klantenservice en reparatie

alleen

door producent of servicewerkplaat-

sen: Dichtstbijzijnde adressen op:

www.festool.com/Service

EKAT

Alleen originele Festool-reserveon-

derdelen gebruiken! Bestelnr. op:

www.festool.com/Service

Afvalverwijdering

Geef elektrisch gereedschap niet met het huisvuil

mee! Voer de apparaten, accessoires en verpak-

kingen op milieuvriendelijke wijze af! Neem daar-

bij de geldende nationale voorschriften in acht.

Alleen EU

: Volgens de Europese richtlijn 2002/96/

EG dienen oude elektroapparaten gescheiden te

worden ingezameld en op milieuvriendelijke wijze

te worden afgevoerd.

Informatie voor REACh:

www.festool.com/reach

Tekniska data

TS 75 EBQ/ TS 75 EQ

Effekt 1600

(110 V-version

13 A)

Varvtal (tomgång)

1350 - 3550 min

-1

Varvtal max

4400 min

-1

Vinkelställning

0° - 47°

Skärdjup vid 0°

0 - 75 mm

Skärdjup vid 45°

0 - 56 mm

Sågklingans mått

210x2,4x30 mm

Maskinens vikt

6,1 kg

Skyddsklass

/II

Max varvtal som kan uppstå vid defekt elektronik.

De angivna bilderna ﬁ nns i början av bruksan-

visningen.

Symboler

Varning för allmän risk!

Instruktioner, läs anvisningarna!

Använd

hörselskydd!

Bär

skyddsglasögon.

1 Riktig

användning

Maskinerna är avsedda för sågning av trä, trälik-

nande material, gips- och cementbundna ﬁ ber-

material och plaster.

Med Festools erbjudande om specialsågar för

aluminium kan maskinerna även användas för

sågning av aluminium.

Endast sågklingor med följande speciﬁ kationer

får användas: Sågklingans diameter 210 mm;

skärbredd 2,4 mm till 2,6 mm; chuckdiameter 30

mm; klingans tjocklek max. 1,8 mm; lämplig för

varvtal upp till 5000 min

-1

Sätt inte i några slipskivor.

Festools elverktyg får endast monteras in i arbets-

bord som är deﬁ nierade för ändamålet av Festool.

Vid montering i ett annat eller egentillverkat ar-

betsbord kan elverktyget bli instabilt och orsaka

allvarliga olyckor.

Användaren svarar själv för skador och

olycksfall, vilka uppstått genom felaktig

användning!

2 Säkerhetsanvisningar

2.1 Allmänna

säkerhetsanvisningar

OBS! Läs alla säkerhetsföreskrifter och

anvisningar.

Om du inte rättar dig efter varningarna och anvis-

ningarna kan det leda till elektriska överslag, brand

och/eller allvarliga kroppsskador.

Förvara alla säkerhetsanvisningar och bruksan-

visningar för framtida bruk.

Nedan använt begrepp ”Elverktyg” hänför sig till

nätdrivna elverktyg (med nätsladd) och till batte-

ridrivna elverktyg (sladdlösa).

2.2 Maskinspeciﬁ ka säkerhetsan-visningar

Sågning

FARA: Håll händerna utanför sågnings-

området och ifrån sågklingan. Håll med andra

handen i extragreppet eller motorns hölje.

Om båda händerna håller i cirkellsågen, kan

sågklingan inte skada dem.

Håll inte händerna under arbetsstycket.

Skyddskåpan kan inte skydda mot sågklingan

nedanför arbetsstycket.

Anpassa skärdjupet till arbetsstyckets tjock-

lek.

Man bör se mindre än en full kugghöjd

under arbetsstycket.

Håll aldrig fast arbetsstycket med händerna

eller över benet. Säkra arbetsstycket på ett

stabilt underlag.

Det är viktigt att sätta fast

arbetsstycket ordentligt för att minimera

risken för kroppskontakt, för att klämma fast

sågklingan eller för att tappa kontrollen.

Håll maskinen endast i de isolerade greppy-

torna under arbeten vid vilka skärvertygen

kan stöta på dolda elledningar eller maskinens

egna elkabel.

Kontakt med en strömförande

ledning försätter även maskinens metalldelar

unde spänning och leder till ett elektriskt slag.

Använd vid längskapning alltid ett anslag eller

en rak styrkant.

Detta förbättrar skärexakt-

heten och minskar risken för att sågklingan

kläms fast.

Använd alltid sågklingor av rätt storlek och

passande till hållarﬂ änsens form (rombfor-

mad eller rund).

Sågklingor som inte passar

till sågens monteringsdelar, går orunt och gör

så att man förlorar kontrollen över arbetet.

Använd aldrig en skadad eller felaktig spänn-

ﬂ äns eller -skruvar.

Sågklingans spännﬂ äns

och -skruvar har konstruerats special-kon-

struerats för sågen för optimal effekt och

driftssäkerhet.

Använd lämplig personlig skydds-

utrustning:

hörselskydd, skydds-

glasögon, andningsskydd vid

dammiga arbeten, skyddshand-

skar vid bearbetning av grova

material och vid verktygsväxling.

Sänksåg TS 75 EBQ/ TS 75 EQ

Rekylorsaker och säkerhetsanvisningar

- En rekyl är en oväntad reaktion när en sågklinga

hakar fast, kläms fast eller är felaktigt riktad,

rekylen leder till att sågen kan hoppa ur arbets-

stycket och mot den om använder sågen.

- Hakas eller kläms sågklingan fast i ett stängande

sågspår, så blockeras den och motorkraften slår

tillbaka maskinen i riktning mot användaren.

- Vrids eller skevas sågklingan i sågsnittet, så kan

sågtänderna på klingans bakre område haka sig

fast i arbetsstyckets yta och därigenom hoppa

bakåt ur sågsspåret i riktning mot användaren.

Rekyler är följden av felaktig användning av

sågen. Man kan undvika dem genom nedan be-

skrivna försiktighetsåtgärder.

Håll i sågen med båda händerna och håll

armarna så, att de kan hålla emot rekylkraf-

terna. Stå alltid vid sidan om sågklingan, så

att den aldrig ligger i linje med kroppen.

Upp-

träder rekyler, så kan cirkelsågen hoppa bakåt,

men användaren kan ändå stå emot rekylkraf-

terna om lämpliga åtgärder har vidtagits.

Om sågklingan kläms fast eller sågningen av

någon anledning avbryts, ska man släppa Till/

Från-kontakten och hålla sågen stilla i arbets-

stycket tills sågklingan står helt stilla. Försök

aldrig avlägsna sågen ur arbetsstycket eller

dra den bakåt, så länge som sågklingan är

i rörelse eller en rekyl kan uppstå.

Ta reda

på orsaken till att sågklingan klämts fast och

åtgärda den genom lämpliga åtgärder.

Om man vill starta en såg, som sitter i ett ar-

betsstycke, ska man centrera sågklingan i såg-

spåret och kontrollera att sågtänderna inte är

fasthakade i arbetsstycket.

Är sågklingan fast-

klämd, så kan den hoppa ut ur arbetsstycket el-

ler förorsaka en rekyl när sågen startas på nytt.

Stöd stora skivor ordentligt, för att undvika

en rekyl pga en fastklämd sågklinga.

Stora

skivor kan böja sig genom sin egenvikt. Ski-

vorna måste stödjas på båda sidor, i närheten

av sågspåret och längs kanten.

Använd inga slöa eller skadade sågklingor.

Sågklingor med slöa eller felaktigt riktade

tänder förorsakar ökad friktion, klämning av

sågklingan och rekyl genom att sågspringan

blir för trång.

Dra före sågningen åt skärdjups- och skärvin-

kelinställningen.

Ändras sågens inställningar

under pågående sågning, kan en rekyl uppstå.

Var speciellt försiktig vid sänksnitt i ett dolt

område,

exempelvis i en vägg. När sågklingan

sänks ned, kan den vid sågning i dolda objekt

blockeras och därmed förorsaka en rekyl.

Skyddskåpans funktion

Kontrollera att skyddskåpan stängs korrekt

före varje användning. Använd inte sågen om

skyddskåpan inte kan röra sig fritt och inte

stängs omedelbart. Kläm eller bind aldrig

fast skyddskåpan, eftersom sågklingan inte

skyddas då. Skulle sågen av misstag falla ner

i golvet, kan skyddskåpan bli skev.

Kontrol-

lera att skyddskåpan kan röra sig fritt och inte

kommer i kontakt med sågklingan eller andra

delar, oavsett skärvinkel och -djup.

Kontrollera fjäderfunktionen för den undre

skyddskåpan. Låt reparera maskinen före

användning, om skyddshuven och fjädern

inte arbetar korrekt.

Skadade delar, klibbiga

avlagringar eller ansamling av spån gör så att

skyddskåpan arbetar med fördröjning.

Säkra sågens grundplatta så att den inte kan

förskjutas i sidled om ”sänksnitten” inte är

rätvinkliga.

En förskjutning i sidled kan med-

föra att sågklingan kläms fast och därmed

orsakar en rekyl.

Lägg inte sågen på arbetsbänken eller golvet

utan att skyddskåpan täcker sågklingan.

oskyddad, efterroterande sågklinga flyttar

sågen mot skärriktningen och sågar allt som

ﬁ nns i vägen. Beakta sägens efterrotering.

4) Klyvknivens

funktion

Använd en passande sågklinga för klyvkniven.

För att klyvkniven ska fungera, måste sågkling-

ans huvudklinga vara tunnare än klyvkniven och

tänderna bredare än klyvknivens tjocklek.

Justera klyvkilen enligt beskrivningen i

bruksanvisningen.

Felaktig tjocklek, position

och justering kan vara orsaken till att klyvkilen

inte effektivt förhindrar rekyler.

Använd alltid klyvkilen även vid sänksnitt.

Klyvkilen trycks uppåt vid sänkningen och

fjädrar in i sågspåret efter nedsänkningen, när

man skjuter sågen framåt.

För att klyvkilen ska bli verksam måste den

beﬁ nna sig i sågspåret.

I korta snitt har klyvkilen

ingen verkan, för att kunna förhindra rekyler.

Använd inte sågen med en skev klyvkil.

Även

mycket små störningar kan göra så att skydds-

kåpan arbetar långsammare.

2.3

Information om buller och vibrationer

De enligt EN 60745 fastställda värdena uppgår till:

Ljudtrycksnivå 95

dB(A)

Ljudeffektnivå 106

dB(A)

Mätosäkerhetstillägg

K = 3 dB

Använd hörselskydd!

Totala vibrationsvärden (vektorsumman för tre

riktningar) fastställda enligt EN 60745:

Svängningsemissionsvärde (3-axligt)

Sågning i trä:

< 2,5 m/s²

Sågning i metall:

< 2,5 m/s²

Osäkerhet

K = 1,5 m/s²

De angivna emissionsvärdena (vibration, oljud)

– används för maskinjämförelse,

– kan även användas för preliminär uppskattning

av vibrations- och bullernivån under arbetet,

– representerar elverktygets huvudsakliga anvä-

ndningsområden.

Värdena kan öka vid andra användningsområden,

med andra verktyg eller otillräckligt underhåll.

Observera maskinens tomgång- och stillestånd-

stider!

Elektrisk anslutning och idrifttagning

Nätspänningen måste stämma överens

med märkskylten.

Frånkoppla alltid maskinen innan du

ansluter den eller drar ut nätan-slut-

ningsledningen ur eluttaget.

För anslutning och löstagning av nätan-slutnings-

ledningen, se bild 2. Med omkopplaren [1-7] slår

man till och från (tryck = TILL, släpp upp = FRÅN).

Omkopplaren kan användas först efter att start-

spärren [1-8] har skjutits uppåt. När man trycker

på startspärren lossas samtidigt insticksanord-

ningen, och såg-aggregatet kan föras nedåt mot

fjäderkraften.

Då kommer sågklingan ut ur skyddshuven.

När man lyfter maskinen fjädrar sågaggregatet

tillbaka i utgångsställning.

För maskinen mot arbetsstycket endast

när den är startad.

Kontrollera alltid monteringsanordning-

en före användning. Maskinen får bara

användas om monteringsanordningen

fungerar korrekt.

Inställningar på maskinen

Kontakten för nätanslutning ska alltid

dras ut ur vägguttaget innan arbete på

maskinen påbörjas!

4.1 Elektronik

TS 75 EBQ/ TS 75 EQ har en avancerad

elektronik med följande egenskaper:

Mjukstart

Mjukstarten gör att maskinen startar utan

knyck.

Varvtalsreglering

Varvtalet kan ställas in steglöst mellan 1350 och

3550 min

-1

med inställningsratten [1-5]. På så sätt

anpassar man skärhastigheten opti-malt efter det

aktuella materialet (se tabell 1).

Konstant varvtal

Det förvalda varvtalet hålls konstant under tom-

gång och bearbetning.

Temperaturskydd

Som skydd mot överhettning stänger säker-

hetselektroniken av maskinen när en kritisk

motortemperatur nås. När maskinen har svalnat

i ca 3-5 minuter är den åter klar att använda. När

maskinen är igång (tomgång) minskar tiden som

maskinen behöver för att svalna.

Strömbegränsning

Strömbegränsningen förhindrar otillåtet hög

strömupptagning i samband med extrem över-

belastning. Detta klan leda till en minskning av

motor-varvtalet. Efter avlastning kommer motorn

genast upp i varv igen.

Broms (TS 75 EBQ)

När sågen stängs av bromsas klingan elektro-

niskt på 1,5 - 2 sekunder till stillastående.

4.2 Skärdjup

Skärdjupet kan ställas in på 0 - 75 mm:

- Tryck på skärdjupsanslaget [3-3] och skjut det

till önskat skärdjup (värdena på skalan [3-1]

gäller för 0°-skär utan styrskena),

- lossa skärdjupsanslaget (skärdjupsanslaget

snäpper fast i steg på 1 mm).

Sågaggregatet kan nu tryckas ner till det inställda

skärdjupet. I hålet [3-2] i skärdjups-anslaget kan

en gängad tapp (M4x8 till M4x12) skruvas in. Ge-

nom att skruva på den gängade tappen kan man

ställa skärdjupet ännu noggrannare (± 0,1 mm).

4.3 Skärvinkel

Sågaggregatet kan svängas mellan 0° och 47°:

- öppna vridknopparna [3-4, 3-6],

- sväng sågaggregatet till önskad skärvinkel [3-5],

- dra åt vridknopparna igen.

OBS!

De båsta ändlägena är från fabriken in-

ställda på 0° och 45°. Genom att vrida de båda

gängstiften [3-7] moturs kan man förstora änd-

läget 45° till max 47°.

4.4

Byte av sågklinga

- Lägg om spak [4-2] till anslaget,

- skjut startspärren [4-1] uppåt, och tryck sågag-

gregatet nedåt tills det snäpper fast,

- lossa skruven [4-4] med en insexnyckel [4-3],

- ta loss sågklingan,

- rengör ﬂ änsarna [4-8, 4-10],

- sätt in ny sågklinga.

Sågbladets [4-9] och maskinens [4-7]

rotationsriktning måste stämma över-

ens!

- sätt in den yttre ﬂ änsen [4-10] så att medbringar-

tappen griper in i urtagen i den inre ﬂ änsen [4-8].

- Dra åt skruven [4-4] ordentligt,

- ställ tillbaka spaken [4-2].

4.5

Ställa in klyvkil

- Lägg om spak [4-2] till anslaget,

- skjut startspärren [4-1] uppåt, och tryck sågag-

gregatet nedåt tills det snäpper fast,

- lossa skruven [4-6] med en insexnyckel [4-3],

- ställ in klyvkilen som på bild 4,

- Dra åt skruven [4-6] ordentligt,

- ställ tillbaka spaken [4-2].

4.6 Utsugning

Anslut alltid maskinen till en utsugnings-

anläggning.

Till den vridbara sugstutsen [6-1] kan en Festool-

spånsug med en slangdiameter på 36 mm eller

27 mm (36 mm anslutas (rekommenderas på

grund av den minskade stopprisken)

4.7 Montera

splitterskydd

Splitterskyddet (tillbehör) förbättrar tydligt i sam-

band med 0°-skär skärkantens kvalitet på det

avsågade arbetsstyckets kant på översidan.

- Sätt på splitterskyddet [5-1] på skyddshuven,

- placera maskinen på arbetsstycket respektive

styrskenan,

- tryck splitterskyddet nedåt, tills det ligger på

arbetsstycket, och skruva fast med vridknoppen

[5-2].

- Såga in splitterskyddet (maskinen på maximalt

skärdjup och varvtalsnivå 6).

Arbeta med maskinen

Fäst alltid arbetsstycket så att det inte

kan röra sig under bearbetningen.

Maskinen ska alltid hållas med båda

händerna på de monterade hand-greppen

[1-1, 1-6].

Skjut hela tiden maskinen framåt [1-2],

dra aldrig maskinen bakåt mot dig.

Anpassa matningshastigheten för att för-

hindra att tänderna på sågen överhettas

och att plasten smälter vid sågning i plast.

5.1

Såga efter rits

Skärvisaren [6-3] visar skärförloppet vid 0°- och

45°-skär (utan styrskena).

5.2 Kapa

Placera maskinen med den främre delen av såg-

bordet på arbetsstycket, starta maskinen, tryck

ner till det inställda skärdjupet och skjut framåt

i skärriktningen.

5.3

Såga utsnitt (stickskär)

För att undvika kast måste man göra på följande

sätt vid stickskär:

- Maskinen ska alltid läggas med den bakre såg-

bänkskanten mot ett fast anslag. Under arbetet

med styrskenan ska man lägga an maskinen

mot bakslagsstoppet [7-1], som kläms fast på

styrskenan (se bild 7. Om bakslagsstoppet inte

används, kan det förvaras på maskinens styr-

platta [7-2]).

- Maskinen ska alltid hållas säkert med två hän-

der och stickas in långsamt.

Gör så här:

Lägg maskinen mot arbetsstycket

och tryck mot ett anslag (backslagsstopp), starta

maskinen, tryck ner långsamt på det inställda

skärdjupet och skjut framåt i skärriktningen.

Markeringarna [6-2] visar vid maximalt skärdjup

och användning av styrskenan sågklingans (Ø 210

mm) främre och bakre skärpunkt.

5.4 Såga

aluminium

Vid bearbetning av aluminium ska föl-

jande säkerhetsåtgärder vidtas:

- Anslut jordfelsbrytare.

- Anslut maskinen till en egen spånsug.

- Rengör maskinen regelbundet från damm-

avlagringar i motorhuset och i skyddshuven.

Bär skyddsglasögon.

- Aluminium får endast sågas med de special-

klingar som levereras av Festool.

Vid sågning av plattor måste man smörja med

kristallolja, tunnväggiga proﬁ ler (upp till 3 mm)

kan bearbetas utan smörjning.

6 Tillbehör

Artikelnumren till de tillbehör som beskrivs

nedan ﬁ nns i din Festool-katalog eller på Internet

på ”www.festool.com”.

6.1 Parallellanslag,

bordsförlängning

För snittbredder på upp til 180 mm kan man an-

vända ett parallellanslag. Parallellanslaget kan

även användas som bordsförlängning.

6.2 Styrsystem

De styrskenor som kan levereras i olika längder

gör det möjligt med precisa, rena skär och skyddar

samtidigt arbetsstyckets yta mot skador. I kombi-

nation med det omfattande tillbehörsprogrammet

kan man även göra exakta vinkelskär, geringar och

inpassningsarbeten med styrsystemet. Fästmöj-

ligheterna med tvingar skapar [6-4] bra fäste och

säkert arbete. Sågbordets styrspel på styrskenan

kan ställas in med de båda ställbackarna [1-3].

Styrskenorna har ett splitterskydd [1-4], som

måste sågas till efter mått före den första an-

vändningen:

- Ställ in maskinens varvtal på nivå 6,

- placera maskinen i bakre änden av styr-

skenan,

- starta maskinen, tryck ner till det inställda

skärdjupet och såga till splitterskyddet utefter

hela längden utan avbrott.

Splitterskyddets kant motsvarar nu exakt skär-

kanten.

6.3 Multifunktionsbord

Multifunktionsbordet MFT/3 gör det enkelt att

spänna fast arbetsobjektet, och i kombination

med rälsstyrsystemet bearbetar man säkert och

exakt såväl stora som små arbetsobjekt. Genom

dess många användningsmöjligheter kan man

arbeta ekonomiskt och ergonomiskt.

6.4

Sågklingor, övriga tillbehör

För att kunna bearbeta olika material snabbt och

rent erbjuder Festool sågklingor som är special-

anpassade till din maskin.

Beställningsnumren för dessa och andra tillbehör

som ger dig möjlighet att använda din Festool

handcirkelsåg på ett mångsidigt och effektivt sätt

ﬁ nns i Festool-katalogen eller på Internet ”www.

festool.com”.

Underhåll och skötsel

Dra alltid ut stöpseln ur väggut-taget,

innan arbeten på maskinen inledes!

Håll alltid maskinen och ventilationsöpp-

ningarna rena. Alla underhålls- och reparations-

arbeten, vilka kräver en öppning av motorkåpan,

får utföras endast av en auktoriserad kundtjänst-

verkstad. Maskinen är utrustad med självfrån-

kopplande specialkol. Är dessa slitna bryts ström-

men automatiskt och maskinen stannar.

Service och reparation

ska endast

utföras av tillverkaren eller service-

verkstäder. Se följande adress:

www.festool.com/Service

EKAT

Använd bara Festools original-

reservdelar! Art.nr nedan:

www.festool.com/Service

8 Skrotning

Kasta inte elverktygen i hushållsavfallet! Lämna

maskiner, tillbehör och förpackningar till återvin-

ning. Följ gällande nationella föreskrifter.

Gäller bara EU-länder

: Enligt EU-direktiv

2002/96/EG ska uttjänta elverktyg källsorteras

för miljövänlig återvinning.

Information om REACh:

www.festool.com/reach

Tekniset tiedot

TS 75 EBQ/ TS 75 EQ

Teho 1600

(110 V -malli

13 A)

Kierrosluku (tyhjäkäynti)

1350 - 3550 min

-1

Kierrosluku maks.

4400

min

-1

Viisto asento

0° - 47°

Sahaussyvyys 0°:ssa

0 – 75 mm

Sahaussyvyys 45°:ssa

0 – 56 mm

Sahanterän mitta

210x2,4x30 mm

Koneen paino

6,2 kg

Suojausluokka

/II

suurin mahdollinen kierrosluku elektroniikka-

vian yhteydessä.

Viitekuvat ovat käyttöohjeen alussa.

Symbolit

Varoitus yleisestä vaarasta

Ohje, lue ohjeet!

Käytä

kuulosuojaimia!

Käytä suojalaseja.

1 Oikea

käyttö

Koneet on tarkoitettu määräystenmukaisesti

puun, puuntapaisten materiaalien, kipsi- ja se-

menttisidonnaisten kuituaineiden sekä muovin

sahaamiseen.

Festoolin tarjoamien alumiinille tarkoitettujen

erikoissahanterien avulla koneita voidaan käyttää

myös alumiinin sahaamiseen.

Käytä vain seuraavat vaatimukset täyttäviä

sahanteriä: sahanterän halkaisija 210 mm; sa-

hausleveys 2,4 mm - 2,6 mm; kiinnitysreikä 30

mm; sahanlehden paksuus maks. 1,8 mm; sopii

kierrosluvuille 5000 min

-1

asti.

Älä käytä hiomalaikkoja.

Festool-sähkötyökalun saa asentaa vain sellai-

selle työpöydälle, jonka Festool on tarkoittanut

kyseiseen tarkoitukseen.

Jos asennat sen toi-

senlaiselle tai itse tehdylle työpöydälle, sähkö-

työkalusta voi tulla epäturvallinen, jolloin se voi

aiheuttaa vakavia onnettomuuksia.

Käyttäjä vastaa itse vaurioista ja tapa-

turmista, jotka johtuvat väärästä käytös-

tä!

Turvallisuusohjeita

2.1 Yleiset

turvallisuusohjeet

HUOMIO!: Kaikki turvaohjeet ja ohjeet

täytyy lukea.

Alla olevien turvaohjeiden ja ohjeiden noudatta-

misen laiminlyönti saattaa johtaa sähköiskuun,

tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvaohjeet ja käyttöohjeet huo-

lellisesti.

Turvallisuusohjeissa käytetty käsite ”sähkötyö-

kalu” käsittää verkkokäyttöisiä sähkötyökaluja

(verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja

(ilman verkkojohtoa).

2.2

Konekohtaiset turvaohjeet

1) Sahaus

VAARA: Älä työnnä käsiäsi sahausalu-

eelle ja sahanterälle. Pidä toisella kä-

delläsi lisäkahvasta tai moottorin rungosta

kiinni.

Jos pidät molemmilla käsillä pyörö-

sahasta kiinni, sahanterä ei pääse vauroitta-

maan käsiäsi.

Älä tartu työstettävään kappaleeseen ala-

puolelta.

Suojus ei suojaa sinua sahanterältä

työstettävän kappaleen alapuolella.

Sovita leikkuussyvyys työstettävän kappaleen

paksuuteen.

Sen pitäisi olla näkyvissä vähem-

män kuin yhden täyden hammaskorkeuden

työstettävän kappaleen alapuolella.

Älä koskaan pidä sahattavaa työstettävää

kappaletta kädellä kiinni tai jalan yläpuolella.

Varmista työstettävä kappale vakaalla alus-

talla.

Työstettävän kappaleen kiinnittäminen

hyvin on tärkeää vartalokosketuksen vaaran,

sahaterän puristumisen tai kontrollin mene-

tyksen pienentämiseksi.

Pidä laitteesta kiinni vain eristetyistä kah-

vapinnoista suorittaessasi töitä, joissa sa-

haustyökalu saattaa koskettaa piilossa olevia

sähköjohtoja tai omia laitejohtoja.

Kosketus

jännitystäjohtavaan johtoon tekee myös me-

talliset laitteen osat jännitteisiksi ja johtaa

sähköiskuun.

Käytä pituusleikkauksessa aina rajoitinta tai

suoraa ohjainreunaa.

Se parantaa leikkaus-

tarkkuutta ja pienentää sahanterän puristu-

misen mahdollisuutta.

Käytä aina oikean kokoista sahanterää ja joka

sopii laipan muotoon (neljäkäs tai pyöreä).

Sa-

hanterät, jotka eivät sovi sahan asennusosiin,

pyörivät epäkeskeisesti ja johtavat hallinnan

menetykseen.

Upotussaha TS 75 EBQ/ TS 75 EQ

Älä koskaan käytä vaurioituneita tai vääriä

sahanterän kiristyslaippoja tai -ruuveja.

Sahanterän kiristyslaipat ja -ruuvit on tehty

erityisesti sahaasi varten, parasta mahdollista

tehoa ja käyttöturvallisuutta varten.

Käytä sopivia henkilökohtaisia

suojavarusteita:

kuulosuojaimia,

suojalaseja, pölynaamaria teh-

dessäsi pölyävää työtä, suojakä-

sineitä työstäessäsi karheita

materiaaleja ja vaihtaessasi työ-

kalua.

Takaiskujen aiheuttajat ja vastaavat

turvallisuusohjeet

- takaisku on kiinnitarttuvan, puristuvan tai väärin

kohdistetun sahanterän odottomaton reaktio,

joka johtaa siihen, että saha saattaa irrota työs-

tettävästä kappaleesta kontrolloimattomasti ja

liikkua käyttöhenkilöä kohti;

- kun sahanterä tarttuu kiinni tai puristuu tukkiu-

tuvaan sahausrakoon, se jää kiinni ja moottorin

voima iskee laitteen käyttöhenkilön suuntaan;

- jos sahaterää väännetään tai se kohdistetaan

väärin sahausraossa, takimmaisen sahanterä-

alueen hampaat voivat tarttua kiinni työstettä-

vän kappaleen pintaan, mistä syystä sahanterä

hyppää sahausraosta pois ja taaksepäin käyttö-

henkilön suuntaan.

Takaisku seuraa sahan väärästä tai puutteelli-

sesta käytöstä. Se voidaan estää seuraavassa

kuvattujen sopivien varotoimenpiteiden avulla.

Pidä sahasta molemmin käsin kiinni ja laita

käsivartesi asentoon, jossa voit vastustaa

takaiskun voimaa. Pysyttele aina sahaterän

sivussa, älä koskaan vie sahanterää var-

talosi kanssa samalle linjalle.

Takaiskussa

pyörösaha voi hypätä taaksepäin, käyttäjä voi

kuitenkin hallita takaiskun voimaa, jos sopivat

toimenpiteet on suoritettu.

Jos sahanterä jää kiinni tai sahaus keskeytyy

muusta syystä, päästä katkaisijasta irti ja

pidä sahaa työstettävässä kappalessa kunnes

sahanterä on täysin pysähtynyt. Älä koskaan

yritä ottaa sahaa irit työstettävästä kappa-

leesta tai vetää sitä taaksepäin niin kauan kuin

sahanterä liikkuu tai takaisku voi esiintyä.

Etsi sahanterän kiinnijäämisen syy ja poista se

parhaalla mahdollisella tavalla.

Kun haluat käynnistää uudestaan sahan, joka

on kiinni työstettävässä kappaleessa, keskitä

sahanterä sahausraossa ja tarkasta, etteivät

sahanhampaat ole tarttuneet työstettävään

kappaleeseen kiinni.

Jos sahanterä puristaa,

se voi irrota työstettävästä kappaleesta tai

aiheuttaa takaiskun, kun saha käynnistetään

uudelleen.

Tue suuria levyjä takaiskun riskin pienentä-

miseksi sahanterän puristaessa.

Suuret levyt

voivat taipua oman painonsa alla. Levyjä täytyy

tukea molemmilta puolilta sekä sahausraon

läheltä että reunalta.

Älä käytä tylsiä tai viallisia sahanteriä.

Sa-

hanterät, joissa on tylsät tai väärin kohdistetut

hampaat, aiheuttavat liian kapean sahausraon

takia kitkaa, sahanterän puristumista ja takais-

kun.

Kiristä leikkuusyvyyden- ja leikkuu-kulma-

nasetukset ennen sahausta.

Jos asetuksen

muuttuvat sahauksen aikana, sahanterä voi

puristua ja takaiskuja voi esiintyä.

Ole erityisen varovainen, kun suoritat „upo-

tussahausta“ piilotetulla alueella, esim.

seinässä.

Upotettu sahanterä voi tarttua sa-

hattaessa piilotettuihin esineisiin ja aiheuttaa

sitä kautta takaiskun.

3) Suojuksen

toiminta

Tarkasta ennen jokaista käyttökertaa, että

suojus sulkeutuu moitteettomasti. Älä käytä

sahaa, jos suojus ei liiku vapaasti ja sulkeudu

välittömästi. Älä missään tapauksessa lukitse

suojusta mihinkään asentoon, koska tällöin

sahanterä on suojaamaton. Jos saha pääsee

vahingossa putoamaan lattialle, suojus voi

vääntyä.

Varmista, että suojus liikkuu vapaasti,

niin ettei se kosketa missään sahauskulmas-

sa ja -syvyydessä sahanterään eikä muihin

osiin.

Tarkasta suojuksen jousen tila ja toiminta.

Anna laitteen odottaa ennen käyttöä, jos alin

suojus ja jousi eivät toimi virheettömästi.

Vialliset osat, tarttuvat kertymät tai lastujen

keräytymät aiheuttavat sen, että suojus toimii

hidastetusti.

Varmista ei-suorakulmaisesti tehtävän

”upposahauksen” yhteydessä, ettei sahan

pohjalevy pääse siirtymään sivusuunnassa.

Sivuttainen siirtyminen voi johtaa sahanterän

jumiutumiseen ja siten takaiskuun.

Älä laita sahaa työpenkille tai lattialle ilman

että alin suojus peittää sahanterän.

Suoja-

maton, jälkikäyvä sahanterä liikkuu sahaus-

suuntaa vastaan ja sahaa, mitä sen tielle tulee.

Huomioi sahan jälkikäyntiaika.

4) Halkaisukiilan

toiminta

Käytä halkaisukiilalle sopivaa sahanterää.

Jotta halkaisukiila toimisi, sahanterän rungon

täytyy olla halkaisukiilaa ohuempi ja hammas-

leveyden täytyy olla halkaisukiilavahvuutta

suurempi.

Säädä halkaisukiilaa käyttöohjeen mukaises-

ti.

Väärä vahvuus, asema ja kohdistus voivat

olla syynä siihen, että halkaisukiila ei ehkäise

takaiskua tehokkaasti.

Käytä aina halkaisukiilaa myös „upotussaha-

uksessa“.

Halkaisukiilaa painetaan upotuk-

sessa ylhäältä päin ja se ponnahtaa upotuksen

jälkeen pyörösahaa siirrettäessä itsestään

sahausrakoon.

Jotta halkaisukiila voi toimia, sen täytyy olla

sahausraossa.

Lyhyissä sahauksissa halkai-

sukiila on tehoton takaiskun estämisessä.

Älä käytä sahaa jos halkaisukiila on taipunut.

Jo pienikin häiriö voi hidastuttaa suojuksen

sulkeutumista.

2.3

Äänten ja värinöiden vaimennus

Normin EN 60745 mukaisesti määritetyt tyypilliset

arvot ovat:

Äänitaso

95 dB(A)

Äänen tehotaso

106 dB(A)

Mittausepätarkkuuslisä

K = 3 dB

Käytä kuulosuojaimia!

Värähtelyn kokonaisarvot (kolmen suunnan vek-

torisumma) määritetty EN 60745 mukaan:

Värähtelyarvo (3-akselinen)

Puun sahaaminen

< 2,5 m/s²

Metallin sahaaminen

< 2,5 m/s²

Epävarmuus

K = 1,5 m/s²

Ilmoitetut päästöarvot (tärinä, melu)

– ovat koneiden keskinäiseen vertailuun,

– soveltuvat myös käytön yhteydessä syntyvän

tärinä- ja melukuormituksen alustavaan arvi-

ointiin,

– edustavat sähkötyökalun pääasiallisia käyttöso-

velluksia.

Arvot voivat kasvaa muiden käyttösovellusten,

muiden käyttötarvikkeiden tai riittämättömän

huollon takia. Huomioi koneen tyhjäkäynti- ja

seisonta-ajat!

Sähköliitäntä ja käyttöönotto

Verkkojänniteen täytyy olla sama kuin

tehonilmoituskilvessä.

Kytke kone aina pois päältä, ennen kuin

liität tai irrotat sähköliitän-täjohdon!

Katso kuvaa 2 verkkoliitäntäjohdon liittämistä ja

irrotusta varten. Katkaisimesta [1-7] laite käyn-

nistetään/sammutetaan (paina = PÄÄLLÄ, irrota

= PÄÄLTÄ). Katkaisimesta voidaan painaa vasta

sitten, kun kytkimenesto [1-8] on työnnetty ylös.

Kytkimenestosta painettaessa vapautuu myös

upotuslaite ja sahauslaitetta voidaan liikuttaa

alaspäin jousivoimaa vastaan.

Silloin sahanterä nousee esiin suojuksesta.

Konetta nostettaessa sahauslaite ponnahtaa taas

takaisin lähtöasentoon.

Ohjaa konetta työkappaletta vasten aino-

astaan sen ollessa päällä.

Tarkasta ennen jokaista käyttökertaa

asennuslaitteen toiminta ja käytä konet-

ta vain sen toimiessa kunnolla.

4 Säädöt

koneella

Ennen kaikkia koneella suoritettavia

toimenpiteitä verkkopistoke on irrotet-

tava pistorasiasta!

4.1 Elektroniikka

TS 75 EBQ/ TS 75 EQ:ssa on säätöelekto-

nikka, jolla on seuraavat ominaisuudet:

Sujuva käynnistys

Sujuva käynnistys huolehtii koneen tasaisesta

käynnistyksestä.

Kierrosluvun säätö

Kierroslukua voidaan säätää portaattomasti sää-

töpyörästä [1-5] 1350 ja 3550 min

-1

välillä. Siten

voit sovittaa sahausnopeuden aina työstettävän

kappaleen mukaan (katso taulukko 1).

Pysyvä kierrosluku

Esivalittu kierrosluku pysyy samana tyhjäkäynnin

aikana ja työstettäessä.

Lämpötilan varmistus

Ylikuumenemisen estämiseksi varmuus-elektro-

nikka sammuttaa koneen kun moottorin lämpö-

tila saavuttaa kriittisen pisteen. N. 3-5 minuutin

jäähtymisajan jälkeen kone on taas käyttövalmis.

Koneen pyöriessä (tyhjäkäynti) jäähtymisaika

lyhenee.

Virran rajoitus

Virran rajoitus estää äärimmäisessä ylikuor-

mituksessa sallitun korkean virranoton. Se voi

johtaa moottorin kierrosluvun pienentymiseen.

Moottori käynnistyy uudelleen heti vapautuksen

jälkeen.

Jarru (TS 75 EBQ)

Päältäkytkettäessä sahanterä pysähtyy 1,5 – 2

sekunnissa sähköisesti.

4.2 Sahaussyvyys

Sahaussyvyys voidaan säätää 0 – 75 mm:iin:

- paina sahaussyvyyden rajoittimesta [3-3] ja

työnnä sitä haluttuun sahaussyvyyteen asti

(asteikossa [3-1] mainitut arvot koskevat 0°-sa-

hausta ilman ohjainkiskoa),

- irrota sahaussyvyyden rajoitin (sahaussyv-yyden

rajoitin lukkiutuu 1mm:n välein).

Sahauslaitetta voidaan painaa alaspäin vain sää-

dettyyn sahaussyvyyteen asti.

Sahaussyvyyden rajoittimen reikään [3-2] voidaan

kiertää kierretappi (M4x8 - M4x12). Kiertämällä

kierretapista sahaussyvyyttä voidaan säätää vielä

tarkemmin (± 0,1 mm).

4.3 Sahauskulma

Sahauslaitetta voidaan kääntää 0° ja 45° välillä:

- avaa kierrettävät nupit [3-4, 3-6],

- käännä sahauslaitetta haluttuun sahauskul-

maan [3-5] asti,

- kiristä kierrettävät nupit uudelleen.

Huomautus

: molemmat loppuasennot (0° ja 45°)

on säädetty tehtaalla. Kiertämällä molepia kier-

retappeja [3-7] vastapäivään loppuasentoa 45°

voidaan suurentaan korkeintaan 47°:seen.

4.4 Sahanterän

vaihto

- käännä vipua [4-2] ohjaimeen asti,

- työnnä kytkimenesto [4-1] ylöspäin ja paina

sahauslaitetta alaspäin kunnes se lukkiutuu,

- avaa ruuvi [4-4] kuusiokoloavaimella [4-3],

- ota sahanterä pois,

- puhdista laippa [4-8, 4-10],

- laita uusi sahanterä paikalleen.

Sahanterän [4-9] ja koneen [4-7] pyöri-

missuunnan täytyy olla sama!

- laita ulommainen laippa [4-10] siten paikalleen,

että vääntiötapit tarttuvat sisimmän laipan [4-8]

syvennyksiin.

- kiristä ruuvi [4-4],

- laita vipu [4-2] paikalleen.

4.5 Halkaisupuukon

säätö

- käännä vipua [4-2] ohjaimeen asti,

- työnnä kytkimenesto [4-1] ylöspäin ja paina

sahauslaitetta alaspäin kunnes se lukkiutuu,

- avaa ruuvi [4-6] kuusiokoloavaimella [4-3],

- säädä halkaisupuukko kuvan 4 mukaan,

- kiristä ruuvi [4-6],

- laita vipu [4-2] paikalleen.

4.6 Pölynpoisto

Liitä koneeseen aina pölynpoisto.

Käännettävään poistoimuliitäntään [6-1] voidaan

liittää Festool-imuri, jonka poistoimuletkun hal-

kaisija on 36 mm tai 27 mm (36 mm:ä suositellaan

pienemmän tukkeutumisvaaran johdosta).

4.7 Murtosuojan

asennus

Murtosuoja (tarvike) parantaa huomattavasti

0°-sahauksessa sahatun työstettavän kappaleen

sahausreunan laatua yläpuolelta.

- pistä murtosuoja [5-1] suojukseen,

- laita kone työkappaleelle tai ohjainkiskolle,

- paina murtosuojaa alaspäin kunnes se on työ-

kappaleen päällä ja ruuvaa se kiinni kierrettä-

vällä nupilla [5-2].

- sahaa murtosuoja (kone maksimi sahaussyvyy-

dellä ja kierroslukualue 6).

5 Työskentely

koneella

Kiinnitä työstettävä kappale aina siten,

että se ei pääse liikkumaan työstön aika-

na.

Koneesta täytyy pitää tukevasti kiinni

molemmilla käsillä siihen tarkoitetuista

kahvoista [1-1, 1-6].

Konetta täytyy aina työntää eteenpäin [1-

2], älä koskaan vedä konetta takaisinpäin

itseesi päin.

Sahaa sopivalla vauhdilla, niin että sa-

hanteräsärmät eivät ylikuumene ja muo-

via sahatessa muovi ei sula.

5.1

Sahaaminen piirron mukaan

Leikkausviivan osoitin [6-3] näyttää 0°- ja 45°-sa-

hauksessa (ilman ohjainkiskoa) sahauksen ku-

lun.

5.2 Palojen

sahaus

Laita kone sahauspöydän etummainen osa edellä

työkappaleelle, käynnistä kone, paina säädetylle

sahaussyvyydelle ja työnnä sitä sahaussuun-

taan.

5.3

Lohkojen sahaus (upotussahaus)

Takaiskujen välttämiseksi upotussahauksessa on

seuraavia ohjeita ehdottomasti noudatettava:

- Kone on aina laitettava sahauspöydän taka-

reuna kiinteää rajoitinta vasten. Ohjainkiskolla

työskenneltäessä kone on laitettava takaiskun

pysäyttimelle [7-1], joka kiristetään ohjain-

kiskoon.(katso kuva 7; käyttötaukojen aikana

takaiskun pysäytintä voidaan säilyttää koneen

ohjauslevyllä [7-2]).

- Koneesta on aina pidettävä kaksin käsin kiinni

ja upotuksen täytyy tapahtua hitaasti.

Toimintatapa:

Laita kone työkappaleelle ja laita

se rajoittimen päälle (takaiskun pysäyttimelle),

kytke kone päälle, paina hitaasti säädetylle sa-

haussyvyydelle ja työnnä sahaussuuntaan. Merkit

[6-2] näyttävät maksimi sahaussyvyydessä oh-

jainkiskoa käytettäessä sahanterän (Ø 210 mm)

etummaisen ja takimmaisen sahauskohdan.

5.4 Alumiinin

sahaus

Alumiinia työstettäessä on noudatettava

seuraavia toimenpiteitä turvallisuussyis-

tä:

- Esikytke vVikavirta-(FI) suojakytkin.

- Liitä kone sopivaan imuriin.

- Puhdista kone säännöllisesti moottorin runkoon

ja suojukseen kerääntyneestä pölystä.

Käytä suojalaseja.

- Alumiinia saa sahata vain Festoolin siihen tar-

koitukseen tarkoittamilla erikoissahanterillä.

Levyjä sahattaessa ne on voideltava petroolilla,

ohutseinäisiä profiileja (3 mm:n asti) voidaan

työstää ilman voitelua.

6 Lisätarvikkeet

Seuraavassa kuvattujen lisätarvikkeiden tilaus-

numerot löydät Festool-luettelosta tai internetistä

osoitteesta „www.festool.com“.

6.1

Suuntausohjain, pöydän levennysosa

Alle 180 mm:n sahausleveyksissä voidaan käyt-

tää suuntausohjainta. Suuntausohjainta voidaan

käyttää myös pöydän levennysosana.

6.2 Ohjausjärjestelmä

Eri pituisina saatavat ohjainkiskot tekevät tarkat,

puhtaat leikkaukset mahdollisiksi ja suojaavat

samalla työkappaleen pintaa vauriolta. Yhdessä

laajan tarvikevalikoiman kanssa ohjausjärjestel-

mällä voidaan suorittaa tarkkoja kulmasahauksia,

viistosahauksia ja sovitustöitä. Kiinnitysmah-

dollisuus ruuvipuristi-milla huolehtii tukevasta

pidosta ja turvallisesta työskentelystä [6-4].

Sahauspöydän ohjaimen välystä ohjainkiskoilla

voidaan säätää molem-milla asetusleuoilla [1-3].

Ohjainkiskoissa on murtosuoja [1-4], joka täytyy

ennen ensimmäistä käyttöä sahata kokoonsa:

- aseta koneen kierrosluku teholle 6,

- laita kone ohjainkiskon takapäähän,

- kytke kone päälle, paina säädettyyn sahaussy-

vyyteen asti alaspäin ja sahaa murtosuoja ilman

siirtämistä koko pituudelta. Murtosuojan reuna

vastaa nyt täsmälleen sahausreunaa.

6.3 Monitoimipöytä

Monitoimipöytä MFT/3 mahdollistaa työkappa-

leiden helpon kiinnittämisen, ja yhdessä ohjain-

järjestelmän kanssa suurien ja pienien työkap-

paleiden turvallisen ja tarkan työstön. Monien

käyttömahdollisuuksiensa ansiosta taloudellinen

ja ergonominen työskentely on mahdollista.

6.4

Sahanterät, muut tarvikkeet

Eri materiaalien nopeaan ja puhtaaseen työstä-

miseen Festool tarjoaa juuri sinun koneeseesi

sopivia sahanteriä. Niiden tilausnumerot, kuten

myös muidenkin tarvikkeiden, jotka mahdollis-

tavat Festool-käsipyörösahasi monipuolisen ja

tehokkaan käytön, löydät Festool-luettelosta tai

internetistä osoitteesta „www.festool.com“.

Huolto ja ylläpito

Irrota aina pistoke pistorasiasta, ennen

kuin aloitat huoltotöiden suorittamisen

koneessa!

Pidä aina laite ja tuuletusaukot puhtaana. Kaikki

huolto- tai korjaustyöt, jotka vaativat moottori-

kotelon avaamista, on teetettävä valtuutetussa

huoltopisteessä. Laitteessa on itsekatkaisevat

erikoishiilet. Kun nämä ovat kuluneet, virransyöt-

tö keskeytyy automa-attisesti ja laite pysähtyy.

Huolto ja korjaus

vain valmistajan

tehtaalla tai huoltokorjaamoissa:

katso sinua lähinnä oleva osoite

kohdasta:

www.festool.com/Service

EKAT

Käytä vain alkuperäisiä Festool-

varaosia! Tilausnumero kohdassa:

www.festool.com/Service

8 Hävittäminen

Sähkötyökaluja ei saa hävittää talousjätteen

mukana! Toimita käytöstä poistetut koneet, lisä-

tarvikkeet ja pakkaukset ympäristöä säästävään

kierrätykseen. Noudata maakohtaisia määräyksiä.

Koskee vain EU-maita

: EU-direktiivin 2002/96/

EY mukaan käytöstä poistetut sähkötyökalut

ovat lajiteltavaa jätettä, joka on asianmukaisesti

ohjattava ympäristöä säästävään kierrätykseen.

REACh:iin liittyvät tiedot:

www.festool.com/reach

Tekniske data

TS 75 EBQ/ TS 75 EQ

Effekt 1600

(110 V-version

13 A)

Omdrejningstal (tomgang)

1350 - 3550 min

-1

Omdrejningstal maks.

4400 min

-1

Skråstilling

0° - 47°

Skæredybde ved 0°

0 – 75 mm

Skæredybde ved 45°

0 – 56 mm

Savklingemål 210x2,4x30

Maskinvægt 6,2

Beskyttelsesklasse

/II

maks. mulige omdrejningstal ved fejlbehæftet

elektronik.

De angivne illustrationer beﬁ nder foran i driftsvej-

ledningen.

Symboler

Advarsel om generel fare

Læs vejledning, henvisninger!

Brug

høreværn.

Brug beskyttelsesbriller.

1 Formålsbestemt

anvendelse

I henhold til sit formål ar maskinen beregnet til

savning af træ, trælignende materialer, gips- og

cementbundne ﬁ bermaterialer samt kunststof.

Med den specialsavklinge til aluminium, der til-

bydes af Festool, kan maskinen også anvendes til

savning i aluminium.

Kun savklinger med følgende data må anvendes:

Savklingediameter 210 mm; snitbredde 2,4 mm

til 2,6 mm; centerhul 30 mm; hovedklingetykkelse

maks. 1,8 mm; egnet til omdrejningstal indtil

5000 min

-1

. Brug ikke bagskiver.

Festool Elektroværktøj må kun indbygges i et

arbejdsbord, som Festool har godkendt til dette

formål.

Indbygning i andre arbejdsborde inklusive

hjemmelavede borde, kan føre til, at elektroværk-

tøjet bliver ustabilt og derved forårsage alvorlige

uheld.

For skader og ulykker, som måtte opstå

ved ikke formålsbestemt brug, er bru-

geren ansvarlig!

2 Sikkerhedshenvisninger

2.1 Generelle

sikkerhedsinstrukser

OBS! Læs alle sikkerhedsanvisninger og

instrukser.

I tilfælde af manglende overholdelse af advars-

lerne og instrukserne er der risiko for elektrisk

stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsanvisninger og vejled-

ninger til senere brug.

Det i advarselshenvisningerne benyttede begreb

„el-værktøj“ refererer til netdrevet el-værktøj

(med netkabel) og akkudrevet el-værktøj (uden

netkabel).

2.2

Maskinspeciﬁ kke sikkerhedshenvisninger

Savning

FARE: Hold hænderne væk fra savom-

rådet og savklingen. Hold det ekstra greb

eller motorhuset med den anden hånd.

Når

begge hænder holder rundsaven, kan de ikke

komme til skade på savklingen.

Ræk ikke ind under arbejdsemnet.

Beskyt-

telseskappen giver ingen beskyttelse mod

savklingen under arbejdsemnet.

Tilpas snitdybden til arbejdsemnets tykkelse.

Den bør kunne ses mindre end en hel tandhøjde

under arbejdsemnet.

Hold aldrig arbejdsemnet, der skal saves,

fast med hånden eller over benet. Sørg for

at sikre arbejdsemnet på et stabilt underlag.

Det er vigtigt at gøre arbejdsemnet godt fast,

så risikoen for kropskontakt, fastkøring af

savklingen eller tab af kontrol minimeres.

Hold kun i maskinen ved de isolerede grebs-

ﬂ ader under udførelse af arbejde, hvor der er

risiko for, at skæreværktøjet rammer skjulte

strømledninger eller sit eget maskinkabel.

Kontakt med en spændings-førende ledning

sætter også strøm til de metalliske maskindele

og medfører elektrisk stød.

Brug altid et anslag eller en lige føringskant

ved længdesnit.

Dette forbedrer snitnøjagtig-

heden og mindsker muligheden for, at savklin-

gen sætter sig fast.

Brug altid savklinger i den rigtige størrelse,

som passer til holdeﬂ angens form (rombisk

eller rund).

Savklinger, der ikke passer til sa-

vens monteringsdele, løber skævt og medfører

tab af kontrol.

Brug aldrig beskadigede eller forkerte

savklingespændeﬂ anger eller -skruer.

Sav-

klingespændeﬂ angerne og -skruerne er kon-

strueret specielt til Deres sav, med henblik på

Dyksav TS 75 EBQ/ TS 75 EQ

optimal ydelse og driftssikkerhed.

Brug egnede personlige værne-

midler:

Høreværn, beskyttelses-

briller, støvmaske ved støvende

arbejde, beskyttelseshandsker

ved ru materialer og ved skift af

værktøj.

Årsagerne til tilbageslag og tilsvarende

sikkerhedsanvisninger

- Et tilbageslag er den uventede reaktion fra en

fasthængende eller fejljusteret savklinge, som

medfører, at saven ukontrolleret kan bevæge

sig ud af arbejdsemnet og hen i retning af be-

tjeningspersonen;

- Hvis savklingen sætter sig fast i savspalten, der

er ved at lukke sig, blokerer den, og motorkraf-

ten slår tilbage i retning af betjeningsperso-

nen;

- Hvis savklingen drejes eller justeres forkert

i savsnittet, kan tænderne i det bageste sav-

klingeområde hægte sig fast i overﬂ aden af

arbejdsemnet, hvorved savklingen springer ud

af savspalten og bagud i retning af betjenings-

personen.

Et tilbageslag er følge af en forkert brug af sa-

ven. Det kan forhindres ved hjælp af passende

forsigtighedsforanstaltninger som beskrevet i

det følgende.

Hold saven fast med begge hænder og bring

Deres arme i en stilling, hvor De kan stå imod

tilbageslagskraften. Hold Dem altid på siden

af savklingen, placér aldrig savklingen i én

linje med Deres krop.

Ved et tilbageslag kan

rundsaven springe tilbage, dog kan betjenings-

personen beherske tilbageslagskraften, hvis

der er truffet passende foranstaltninger.

Hvis savklingen sidder fast, eller savningen

af en anden grund afbrydes, skal De slippe

start-stop-kontakten og holde saven roligt i

materialet, indtil savklingen står helt stille.

Forsøg aldrig at tage saven ud af arbejd-

semnet eller at trække den tilbage, så længe

savklingen bevæger sig, eller så længe der

kan ske et tilbageslag.

Find årsagen til, at

savklingen sidder fast, og eliminér årsagen

ved hjælp af passende foranstaltninger.

Hvis De vil starte en sav igen, som sidder fast

i arbejdsemnet, skal De centrere savklingen

i savspalten og kontrollere, at savtænderne

ikke er hægtet fast i arbejdsemnet.

Sidder

savklingen fast, kan den bevæge sig ud af ar-

bejdsemnet eller forårsage et tilbageslag, når

saven startes igen.

Afstiv store plader for at mindske risikoen

for et tilbageslag på grund af en savklinge,

der sidder fast.

Store plader kan bøjes over af

deres egenvægt. Plader skal afstives på begge

sider, både i nærheden af savspalten og ved

kanten.

Brug ikke stumpe eller beskadigede savklin-

ger.

Savklinger med stumpe eller fejljusterede

tænder forårsager på grund af en for snæver

savspalte en øget friktion, fastsættelse af sav-

klingen og tilbageslag.

Skru snitdybde- og snitvinkelindstillingerne

fast før savningen.

Hvis indstillingerne æn-

drer sig under savningen, kan savklingen gå i

klemme, og der kan ske et tilbageslag.

Vær særlig forsigtig, når De udfører et „dybde-

snit“ i et skjult område, f.eks. en eksisterende

væg.

Den neddykkende savklinge kan blokere

ved savning i skjulte objekter og forårsage et

tilbageslag.

Beskyttelseskappens funktion

Kontroller altid før brug, om beskyttelses-

kappen lukker korrekt. Brug ikke saven, hvis

beskyttelseskappen ikke kan bevæges frit og

ikke lukkes straks. Spænd eller bind aldrig

beskyttelseskappen fast. Savklingen ville så

være ubeskyttet. Hvis saven utilsigtet falder

ned på gulvet, kan beskyttelseskappen blive

bøjet.

Kontroller, at beskyttelseskappen kan

bevæge sig frit og hverken rører ved savklin-

gen eller andre dele i nogen snitvinkel eller

skæredybde.

Kontrollér tilstand og funktion af fjederen

til beskyttelseskappen. Få foretaget vedli-

geholdelse af maskinen før brug, hvis be-

skyttelseskappen og fjederen ikke arbejder

korrekt.

Beskadigede dele, klæbrige rester og

ophobninger af spåner får beskyttelseskappen

til at arbejde med forsinkelse.

Sørg for, at savens grundplade ikke kan for-

skyde sig til siden ved ”neddykning”, hvor

saven føres skråt ned i arbejdsemnet.

forskydning til siden kan medføre, at savklin-

gen sætter sig fast, og at der dermed sker et

tilbageslag.

Læg ikke saven fra Dem på arbejdsbænken el-

ler gulvet, uden at beskyttelseskappen skær-

mer savklingen af.

En ubeskyttet, efterløbende

savklinge bevæger saven mod snitretningen og

saver i det, den støder på. Vær opmærksom på

savens efterløbstid.

Spalteknivens funktion

Brug den passende savklinge til spaltekniven.

Spaltekniven fungerer kun, hvis stamklingen er

tyndere end spaltekniven, og hvis tandbredden

er større end spalteknivens tykkelse.

Justér spaltekniven som beskrevet i betje-

ningsvejledningen.

Forkert tykkelse, position

og justering kan være grunden til, at spalte-

kniven ikke effektivt forhindrer et tilbageslag.

Brug altid spaltekniven, også ved „dybdesnit“.

Spaltekniven trykkes opad ved neddykningen

og fjedrer efter neddykningen automatisk ind

i savspalten, når rundsaven skubbes frem.

For at spaltekniven skal kunne virke, skal den

beﬁ nde sig i savspalten.

For at forhindre et tilba-

geslag er spaltekniven ikke aktiv ved korte snit.

Brug ikke saven, hvis spaltekniven er bøjet.

Blot en ringe fejl kan forsinke lukningen af

beskyttelseskappen.

2.3

Larm- og vibrationsoplysninger

Værdierne, der er registreret i henhold til

EN 50 144 udgør typisk:

Lydtrykniveau

95 dB(A)

Lydeffektniveau

106 dB(A)

Måleusikkerhedstillæg

K = 3 dB

Bær

høreværn!

Samlet vibration (vektorsum af tre retninger) målt

iht. EN 60745:

Vibrationsemission (3-akset)

Savning af træ

< 2,5 m/s²

Savning af metal

< 2,5 m/s²

Usikkerhed

K = 1,5 m/s²

De angivne emissionsværdier (vibration, støj)

– bruges til sammenligning af maskiner,

– men kan også bruges til en foreløbig bedøm-

melse af vibrations- og støjbelastningen ved

brug.

– repræsenterer de vigtigste anvendelsesformål

for elværktøjet.

En forhøjelse er mulig ved andre formål, med

andre indsatsværktøjer eller ved utilstrækkelig

vedligeholdelse. Vær opmærksom på maskinens

tomgangs- og stilstandstider!

Elektrisk tilslutning og idrifttagning

Netspændingen skal svare til angivelsen

på typeskiltet.

Maskinen skal altid være slukket, før

nettilslutningsledningen tilsluttes eller

løsnes!

For tilslutning og frakobling af netkablet se

ﬁ g.2.

Kontakten [1-7] er beregnet til tænd/sluk (tryk =

tændt, slip = slukket). Kontakten kan først betje-

nes, når kontakt-spærren [1-8] er skubbet opad.

Når der trykkes på kontaktspærren låses der

samtidig op for indstiksskærings-anordningen

og saveaggregatet kan bevæges nedad imod fje-

dertrykket. Derved kommer savklingen frem fra

beskyttelseskappen.

Når maskinen løftes, fjedrer saveaggregatet atter

tilbage til udgangspositionen.

Før kun maskinen mod arbejdsemnet,

når der er tændt for maskinen.

Kontroller altid monteringsanordningens

funktion før brug, og brug kun maskinen,

når monteringsanordningen fungerer,

som den skal.

Indstillinger på maskinen

Træk altid netstikket ud af stikkon-

takten før arbejde på maskinen!

4.1 Elektronik

TS 75 EBQ/ TS 75 EQ er forsynet med en

helperiodeelektronik med følgende egen-

skaber:

Softstart

Softstarten sørger for at maskinen sætter i gang

uden ryk.

Hastighedsregulering

Med stillehjulet [1-5] kan hastigheden indstilles

trinløst mellem 1350 og 3550 min

-1

. Derved kan De

foretage en optimal tilpasning af skære-hastighe-

den til det givne arbejdsemne (se tabel 1).

Konstant omdrejningstal

Det forudvalgte omdrejningstal holdes konstant

både i tomgang og under bearbejdningen.

Temperatursikring

For at beskytte mod overophedning kobler sik-

kerhedselektronikken maskinen fra, hvis mo-

toren når op på en kritisk temperatur. Efter en

afkølingstid på ca. 3-5 minutter er maskinen at-

ter driftsklar. Afkølingstiden bliver kortere, hvis

motoren er i gang (tomgang).

Strømbegrænsning

Ved ekstrem overbelastning forhindrer strøm-be-

grænsningen et utilladeligt stort strøm-forbrug.

Det kan medføre en reduktion af motoromdrej-

ningstallet. Efter aﬂ astning kører motoren straks

igen med fulde omdrejninger.

Bremse (TS 75 EBQ)

Når der slukkes, standses savklingen elektronisk

i løbet af 1,5 – 2 sekunder.

4.2 Skæredybde

Skæredybden kan indstilles mellem 0 – 75 mm:

- Pres skæredybdeanslaget [3-3] ned og ﬂ yt det

til den ønskede skæredybde (tallene på skalaen

[3-1] gælder for 0°-snit uden føringsskinne),

- Slip skæredybdeanslaget (skæredybde-anslaget

låser i 1mm-intervaller).

Saveaggregatet kan derefter presses nedad til

den indstillede skæredybde. I hullet [3-2] i skæ-

redybdeanslaget kan der skrues et gevindstykke

(M4x8 til M4x12). Ved at skrue på gevindstykket

kan skæredyb-den indstilles endnu mere nøjagtigt

(± 0,1 mm).

4.3 Skærevinkel

Saveaggregatet kan drejes mellem 0° og 47°:

- Åbn drejeknapperne [3-4, 3-6].

- Drej saveaggregatet til den ønskede skære-

vinkel [3-5].

- Spænd drejeknapperne igen.

Bemærk:

De to slutpositioner er fra fabrikken

indstillet til 0° og 45°. Ved at dreje de to gevind-

stifter [3-7] i retning mod uret kan slutpositionen

45° øges til maksimum 47°.

4.4

Udskiftning af savklinge

- Vip håndtaget [4-2] over, indtil anslag.

- Skub kontaktspærren [4-1] opad og pres save-

aggregatet ned, til det låser.

- Åbn skruen [4-4] med unbrakonøglen [4-3].

- Tag savklingen ud.

- Rengør ﬂ angen [4-8, 4-10].

- Og sæt en ny savklinge i.

Savklingens [4-9] og maskinens [4-7]

omdrejningsretning skal stemme over-

ens!

- Sæt den yderste ﬂ ange [4-10] på, så medbrin-

gertappene griber ind i udskæringerne i den

inderste ﬂ ange [4-8].

- Spænd skruen [4-4].

- Vip håndtaget [4-2] tilbage.

4.5

Indstilling af spaltekniven

- Vip håndtaget [4-2] over, indtil anslag.

- Skub kontaktspærren [4-1] opad og pres save-

aggregatet ned, til det låser.

- Åbn skruen [4-6] med unbrakonøglen [4-3].

- Indstil spaltekniven i henhold til ﬁ g. 4.

- Spænd skruen [4-6].

- Vip håndtaget [4-2] tilbage.

4.6 Udsugning

Slut altid maskinen til en udsugning.

På den drejelige udsugningsstuds [6-1] kan der

monteres et Festool-udsugningsaggregat med

en udsugningsslange-diameter på 36 mm eller

27 mm (36 mm pga. den mindre rilstopnings-

risiko).

4.7

Montering af overﬂ adebeskytter

Ved 0°-snit forbedrer overﬂ adebeskytteren (til-

behør) kvaliteten væsentligt på snitkanten på den

afsavede emnedels opadvendte side.

- Sæt overﬂ adebeskytteren [5-1] på beskyttelses-

kappen.

- Sæt maskinen mod arbejdsemnet resp. førings-

skinnen.

- Pres overfladebeskytteren nedad, indtil den

hviler mod arbejdsemnet, og skru den fast med

drejeknappen [5-2].

- Justér overﬂ adebeskytteren gennem prøvesav-

ning (maskinen på maksimum skæredybde og

omdrejningstrin 6).

Arbejde med maskinen

Fastgør altid arbejdsemnet på en sådan

måde, at det ikke kan bevæge sig under

bearbejdningen.

Maskinen skal altid holdes med begge

hænder i de dertil beregnede greb [1-1,

1-6].

Skub altid maskinen fremad [1-2], træk

aldrig maskinen bagud ind mod Dem

selv.

Tilpas fremføringshastigheden sådan, at

savklingernes skær ikke overophedes, og

kunststoffet ikke smelter, når der saves

i kunststof.

5.1

Savning efter opmærkning

Snitviseren [6-3] viser snitforløbet ved 0°- og 45°-

snit (uden føringsskinne).

5.2

Savning af afskæringer

Sæt maskinen med den forreste del af sav-planet

på arbejdsemnet, tænd for maskinen, pres nedad

til den indstillede skæredybde og skub maskinen

fremad i skæreretningen.

5.3

Savning af udskæringer (dyksnit)

For at forhindre at maskinen slår tilbage skal

følgende henvisninger ubetinget overholdes ved

dyksnit:

- Maskinen skal altid holdes med den bageste

kant af savplanet ind mod et fast anlæg. Ved ar-

bejde med føringsskinne skal maskinen holdes

mod tilbageslagsstoppet [7-1], der klemmes fast

på føringsskinnen (se ﬁ g. 7; når føringsskinnen

ikke er i brug kan tilbageslagsstoppet opbevares

på maskinens føringsplade [7-2].

- Maskinen skal altid holdes sikkert med begge

hænder og kun bevæges nedad meget lang-

somt.

Fremgangsmåde:

Sæt maskinen på arbejdsem-

net og hold den ind mod et anlæg (tilbageslags-

stop), tænd for maskinen, pres langsomt nedad

til den indstillede skæredybde og skub maskinen

fremad i skæreretningen.

Markeringerne [6-2] viser det forreste og det

bageste snitpunkt for savklingen (Ø 210 mm) ved

maksimum skæredybde og brug af føringsskinnen.

5.4

Savning af aluminium

Af hensyn til sikkerheden skal følgende

sikkerhedsforanstaltninger overholdes

ved bearbejdning af aluminium:

- Tilslut maskinen via et fejlstrømsrelæ (HFI-

relæ).

- Slut maskinen til et egnet udsugningsaggre-

gat.

- Rengør regelmæssigt maskinen for støvaﬂ ej-

ringer i motorhuset og i beskyttelseskap-pen.

Brug beskyttelsesbriller.

- Aluminium må kun saves med de af Festool

dertil beregnede specialsavklinger.

Ved savning af plader skal der smøres med pe-

troleum, tynde proﬁ ler (indtil 3 mm) kan saves

uden smøring.

6 Tilbehør

Bestillingsnumrene for det nedenfor beskrevne

tilbehør kan De ﬁ nde i Deres Festool-katalog eller

på internettet under „www.festool.com“.

6.1 Parallelanslag,

sidebord

Ved brede afskæringer kan der benyttes et paral-

lelanslag. Parallelanslaget kan også anvendes

som sidebord.

6.2 Føringssystem

Føringsskinnerne, der kan fås i mange forskellige

længder, muliggør præcise, rene snit og beskytter

samtidig arbejdsemnets overﬂ ade mod skader. I

forbindelse med det omfattende tilbehør kan der

ved hjælp af føringssystemet udføres nøjagtige

vinkelsnit, geringssnit og indføjningsarbejder.

Muligheden for fastgørelse ved hjælp af skrue-

tvinger [6-4] sørger for stabilt hold og sikkert

arbejde. Savplanets føringsspillerum i forhold

til føringsskinnen kan indstilles med de to juste-

ringsbakker [1-3].

Føringsskinnerne er forsynet med en overﬂ ade-

beskytter [1-4], der skal skæres til det korrekte

mål før det bruges første gang:

- Indstil maskinens omdrejningstal til trin 6

- Sæt maskinen mod den bageste ende af førings-

skinnen

- Tænd for maskinen, pres den nedad til den

indstillede skæredybde og sav overflade-

beskytteren til i hele længden uden pauser.

Overﬂ adebeskytterens kant svarer nu nøjagtigt

til snitkanten.

6.3 Arbejdsbord

Arbejdsbordet MFT/3 gør det nemt at opspænde

arbejdsemner, og store og små arbejdsemner

kan bearbejdes sikkert og præcist ved hjælp af

føringssystemet. Med dets alsidige anvendelses-

muligheder kan der arbejdes både økonomiskfor-

delagtigt og ergonomisk korrekt.

6.4

Savklinger, andet tilbehør

For at kunne bearbejde forskellige materialer

hurtigt og pænt tilbyder Festool savklinger spe-

cielt afstemt efter Deres maskine.

Bestillingsnumrene for disse samt for andet

tilbehør, som gør det muligt at anvende Deres

Festool-rund- og dyksav alsidigt og effektivt, kan

De ﬁ nde i Festool-kataloget eller på internettet

under „www.festool.com“.

Service og vedligeholdelse

Før man begynder at foretage arbejder

på maskinen skal strøm-forsyningen

kobles fra!

Maskine og udluftningsslidser skal altid være

rene. Alle vedligeholdelses- og reparations-

arbejder som nødvendiggør en åbning af motor-

kabinettet må kun foretages af et autoriseret

serviceværksted. Polereren er udstyret med

selvafbrydende kul, som afbryder for strømmen,

når de skal skiftes.

Kundeservice og reparationer

må

kun udføres af producenten eller

serviceværksteder: Nærmeste

adresse ﬁ nder De på:

www.festool.com/Service

EKAT

Brug kun originale Festool-reserve-

dele! Best.-nr. ﬁ nder De på:

www.festool.com/Service

8 Bortskaffelse

Elværktøj må ikke bortskaffes med almindeligt

husholdningsaffald! Maskiner, tilbehør og embal-

lage skal tilføres en miljøvenlig form for genbrug!

Overhold de gældende nationale regler.

Kun EU

: I henhold til det europæiske direktiv

2002/96/EF skal brugt el-værktøj indsamles sær-

skilt og tilføres en miljøvenlig form for genbrug.

Informationer om REACh:

www.festool.com/

reach

Tekniske data

TS 75 EBQ/ TS 75 EQ

Effekt 1600

(110 V-versjon

13 A)

Turtall (tomgang)

1350 - 3550 min

-1

Turtall maks.

4400 min

-1

Skråstilling

0° - 47°

Kuttedybde ved 0°

0 – 75 mm

Kuttedybde ved 45°

0 – 56 mm

Sagbladdimensjoner 210x2,4x30

Maskinvekt 6,2

Verneklasse

/II

maks. turtall som kan oppstå ved feil på elek-

tronikken.

De bildene det vises til ﬁ nner du foran i bruker-

veiledningen.

Symboler

Advarsel mot generell fare

Anvisning, Les merknaden!

Bruk øreklokker!

Bruk vernebriller.

1 Forskriftsmessig

bruk

Maskinene er konstruert for saging av treverk,

treliknende materialer, gips- og sementbundet

ﬁ berstoff samt kunststoff.

Med Festools spesialsagblad for aluminium kan

maskinene også brukes til å sage aluminium.

Det må kun brukes sagblad med følgende data:

sagbladdiameter 210 mm, skjærebredde 2,4 mm

til 2,6 mm, holderboring 30 mm, stambladets

tykkelse må være maks. 1,8 mm og sagbladet

må være egnet for turtall inntil 5000 min

-1

. Ikke

monter slipeskiver.

Elektroverktøy fra Festool skal bare bygges inn

i arbeidsbord som er godkjent til slik bruk av

Festool.

Montering i andre eller hjemmelagde

arbeidsbord kan føre til at elektroverktøyet blir

mindre sikkert å bruke. Det kan føre til alvorlige

ulykker.

Brukeren er ansvarlig for skader og

ulykker ved ikke forskriftsmessig bruk!

2 Sikkerhetshenvisninger

2.1 Generelle

sikkerhetsinformasjoner

OBS! Les gjennom alle anvisningene.

Feil ved overholdelsen av nedenstående

anvisninger kan medføre elektriske støt,

brann og/eller alvorlige skader.

Oppbevar alle sikkerhetsmerknader og anvis-

ninger for fremtidig bruk.

Det nedenstående anvendte uttrykket «elektro-

verktøy» gjelder for strømdrevne elektroverktøy

(med ledning) og batteridrevne elektroverktøy

(uten ledning).

2.2 Maskinspesiﬁ kke sikkerhetsanvisninger

Saging

FARE: Ikke før hendene i sageområdet

eller mot sagbladet. Hold i ekstrahånd-

taket eller motorhuset med den andre hån-

den.

Hvis du holder begge hendene på sirkel-

sagen, kan ikke sagbladet skade dem.

Ikke grip under emnet.

Verneskjermen kan

ikke beskytte deg mot sagbladet under emnet.

Tilpass kuttedybden til tykkelsen på emnet.

Det skal være synlig mindre enn en hel tann-

høyde under emnet.

Ikke hold fast emnet som skal sages med

hånden eller med bena. Emnet må sikres på

et stabilt underlag.

Det er viktig at emnet er

godt festet for å redusere risikoen for kropps-

kontakt, fastklemming av sagbladet eller tap

av kontroll over sagbladet til et minimum.

Maskinen må bare holdes i de isolerte gripe-

ﬂ atene når du utfører arbeid der skjærever-

ktøyet kan komme til å treffe skjulte strøm-

ledninger eller maskinens egen strømkabel.

Kontakt med en spenningsførende ledning

setter også metalliske maskindeler under

spenning og gir elektrisk støt.

Ved saging i langsgående retning må det alltid

brukes anlegg eller en rett føringskant.

Dette

forbedrer kuttenøyaktigheten og reduserer

risikoen for at sagbladet klemmes fast.

Bruk alltid sagblad som er i riktig størrelse

og som passer til formen på verktøyholderen

(ﬁ rkantet eller rund).

Sagblad som ikke passer

til monteringsdelene på sagen, får slag og kast

under drift og fører til tap av kontroll.

Bruk aldri skadde eller feil sagblad-spenn-

ﬂ ens eller -skruer.

Sagblad-spennﬂ ens og

-skruer er konstruert spesielt for sagen, for

optimal ytelse og driftssikkerhet.

Dykksag TS 75 EBQ/ TS 75 EQ

Bruk egnet personlig verneut-

styr:

hørselvern, vernebriller og

støvmaske når det oppstår støv

under arbeidet, verne-hansker

ved bearbeiding av ru materia-

ler og når verktøy skal byttes.

Rekylårsaker og tilhørende sikkerhets-

anvisninger

- rekyl innebærer en uventet reaksjon fra et sag-

blad som setter seg fast, klemmes fast eller

er feil innrettet, og som fører til at sagen kan

komme til å bevege seg ukontrollert ut av emnet

og i retning av operatøren;

- hvis sagbladet setter seg fast eller klemmes

fast, blir det blokkert, og motorkraften slår

maskinen i retning mot operatøren;

- dersom sagbladet får en feil vridning eller inn-

retting, kan tennene i den bakre delen av sag-

bladet sette seg fast i overﬂ aten på emnet, slik

at sagbladet hopper ut av sagsporet og bakover

i retning av operatøren.

Rekyl er følgen av feil eller ukyndig bruk av sagen.

Dette kan forhindres gjennom egnede foranstalt-

ninger slik det er beskrevet nedenfor.

Hold sagen fast med begge hender og før ar-

mene i en stilling der du kan holde imot rekyl-

kreftene. Stå alltid parallelt med sagbladet, før

aldri sagbladet i en linje vinkelrett mot krop-

pen.

Ved en rekyl kan sirkelsagen hoppe bak-

over; imidlertid kan operatøren få kontroll over

rekylkreftene dersom det treffes egnede tiltak.

Dersom sagbladet klemmes fast eller sagin-

gen avbrytes av andre grunner, slipper du opp

hovedbryteren og holder sagen rolig i emnet

inntil sagen står helt stille Forsøk aldri å ta

sagen ut av emnet eller trekke den bakover

så lenge sagbladet beveger seg eller det kan

avstedkomme en rekyl.

Finn årsaken til fast-

klemmingen av sagbladet og utbedre denne

ved hjelp av egnede tiltak.

Hvis du vil starte på nytt en sag som står i

emnet, sentrerer du sagbladet i sagsporet og

kontrollerer at sagtennene ikke har satt seg

fast i emnet.

Hvis sagbladet er klemt fast, kan

det bevege seg ut av emnet eller forårsake en

rekyl når sagen startes på nytt.

Store plater må støttes opp, slik at du reduse-

rer risikoen for rekyl på grunn av at sagbladet

klemmes fast.

Store plater kan bli utsatt for

nedbøyning på grunn av egenvekten. Plater må

støttes opp på ﬂ ere sider, både i nærheten av

sagsporet og langs kantene.

Bruk aldri sløve eller skadde sagblad.

Sagblad

med sløve eller skjeve tenner forårsaker økt

slitasje, fastklemming av sagbladet og rekyl

på grunn av at sagsporet blir for smalt.

Før sagingen påbegynnes, må kuttedybde og

kuttevinkel stilles inn.

Hvis innstillingene en-

dres under sagingen, kan sagbladet klemmes

fast, og det kan oppstå rekyl.

Vær spesielt forsiktig hvis du foretar et ned-

senkingskutt i et skjult område, f. eks. en ek-

sisterende vegg.

Sagbladet som nedsenkes kan

støte mot skjulte gjenstander og føre til rekyl.

3) Verneskjermens

funksjon

Før bruk skal det alltid kontrolleres at ver-

neskjermen lukkes som den skal. Ikke bruk

sagen hvis verneskjermen ikke kan beveges

fritt og ikke lukkes umiddelbart. Verneskjer-

men må aldri klemmes eller bindes fast

– sagbladet vil ellers være ubeskyttet. Hvis

du uforvarende mister sagen i gulvet, kan

verneskjermen bli bøyd.

Kontroller at verne-

skjermen kan beveges fritt og at den verken

berører sagblad eller andre deler i noen som

helst skjærevinkel.

Kontroller at fjæren til verneskjermen funge-

rer som den skal og at den ellers er i orden.

Foreta service på maskinen dersom verne-

skjermen eller fjæren ikke fungerer som de

skal.

Skadde deler, klebrige avleiringer eller

sponsansamlinger gjør at verneskjermen fun-

gerer langsommere.

Ved nedsenkingskutt som ikke utføres i rett

vinkel, må sagens bunnplate sikres mot for-

skyvning i sideretning.

Forskyvning i sideret-

ning kan føre til at sagbladet klemmes fast og

at det oppstår rekyl.

Ikke legg sagen på arbeidsbenken eller gulvet

uten at verneskjermen dekker sagbladet.

ubeskyttet sagblad som ikke har stanset helt,

beveger sagen mot sageretningen og sager

det som står i veien for den. Ta hensyn til et-

terløpstiden for sagen.

4) Spaltekilens

funksjon

Bruk et egnet sagblad for spaltekilen som skal

brukes.

For at spaltekilen skal fungere, må stam-

bladet være tynnere enn spaltekilen og tann-

bredden være større enn spaltekiletykkelsen.

Juster spaltekilen slik det er beskrevet i

bruksanvisningen.

Feil tykkelse, posisjon og

innretting kan være årsaker til at spaltekilen

ikke effektivt hindrer rekyl.

Bruk alltid spaltekilen, også ved nedsen-

kingskutt.

Spaltekilen trykkes opp under ned-

senkingen, og fjærer tilbake i sagsporet av seg

selv når sirkelsagen skyves forover.

For at spaltekilen skal kunne virke, må den

befinne seg i sagsporet.

Ved korte kutt er

spaltekilen ikke i stand til å hindre rekyl.

Ikke bruk sagen hvis spaltekilen er bøyd.

Selv

et svakt avvik kan føre til at verneskjermen

lukker seg langsommere.

2.3

Opplysninger om støy og vibrasjoner

Typiske verdier (beregnet etter EN 60745):

Støytrykknivå

95 dB (A)

Lydeffektnivå

106 dB (A)

Tillegg for usikkerhet ved måling

K = 3 dB

Bruk hørselvern!

Totale svingningsverdier (vektorsum fra tre ret-

ninger) beregnet i henhold til EN 60745:

Svingningsemisjonsverdi (treakset)

Saging i tre

< 2,5 m/s²

Saging i metall

< 2,5 m/s²

Usikkerhet

K = 1,5 m/s²

De angitte emisjonsverdiene (vibrasjon, støy)

– brukes til å sammenligne maskiner,

– men kan også brukes til en foreløpig vurdering

av vibrasjons- og støybelastning ved bruk,

– og representerer de viktigste bruksområdene

for elektroverktøyet.

En økning er mulig ved annet bruk, med annet

innsatsverktøy eller ved utilstrekkelig vedlikehold.

Vær oppmerksom på maskinens tomgangs- og

stillstandsperioder!

Elektrisk tilkobling og igangsetting

Nettspenningen må stemme med spesi-

ﬁ kasjonene på effektskiltet!

Slå maskinen alltid av før du til-kopler

eller trekker ut nettkabelen!

For å tilslutte og frakople nettledningen se Fig. 2.

Bryter [1-7] er en på-/av-bryter (trykk = PÅ, slipp =

AV). Du kan ikke bruke bryteren før du har skjøvet

opp startsperren [1-8]. Når du deaktiverer starts-

perren, låser du samtidig opp nedsenkingsmeka-

nismen, og sagaggregatet kan beveges nedover

mot fjærkraften. Dermed kommer sagbladet ut

av vernedekselet.

Når du hever maskinen, fjærer sagaggregatet

tilbake til utgangsstillingen.

Maskinen må være slått på når du fører

den mot emnet.

Før bruk må du alltid kontrollere at mon-

teringsanordningen fungerer som den

skal. Bare bruk maskinen dersom den

fungerer som den skal.

Innstillinger på maskinen

Støpselet må alltid tas ut av stikkontak-

ten før Innstillings- og vedlikeholdsar-

beid kan begynne!

4.1 Elektronikk

TS 75 EBQ/TS 75 EQ er utstyrt med fullak-

selelektronikk med følgende egenskaper:

Myk oppstart

Myk oppstart sikrer rykkfri start av maskinen.

Omdreiningstallsjustering

Med stillhjul [1-5] kan turtallet justeres trinnvis

mellom 1350 og 3550 min

-1

. Dermed kan skjære-

hastigheten tilpasses optimalt til hvert materiale

(se tabell 1).

Konstante omdreiningstall

Det forvalgte omdreiningstallet holdes konstant

ved tomgang og ved bearbeiding.

Temperatursikring

Som beskyttelse mot overoppheting slår sik-

kerhetselektronikken maskinen av når en kritisk

motortemperatur er nådd.

Etter en avkjølingstid på ca. 3-5 minutter er mas-

kinen igjen klar til bruk.

Avkjølingstiden reduseres når maskinen går

(tomgang).

Strømbegrensning

Strømbegrensningen hindrer for høye strømmer

ved ekstrem overbelastning.

Dette kan føre til redusert motorturtall.

Etter at maskinen er avlastet, starter motoren

igjen med en gang.

Brems ( TS 75 EBQ)

Når du slår av maskinen, bremses sagbladet

elektronisk i 1,5 – 2 sekunder til det står i ro.

4.2 Kuttedybde

Du kan stille inn kuttedybden fra 0 – 75 mm:

- Trykk på kuttedybdeanlegget [3-3] og skyv det til

ønsket kuttedybde (verdiene som er angitt på ska-

laen [3-1] gjelder for 0°-kutt uten føringsskinne),

- Slipp kuttedybdeanlegget (kuttedybde-anlegget

låses i 1 mm-intervaller).

Sagaggregatet kan bare trykkes ned til innstilt

kuttedybde. I hullet [3-2] på kuttedybdeanlegget

kan du skru inn en gjengestift (M4x8 til M4x12).

Ved å vri på gjengestiften kan du stille inn kut-

tedybden enda mer nøyaktig (± 0,1 mm).

4.3 Kuttvinkel

Sagaggregatet kan dreies mellom 0° og 47°:

- Åpne dreieknappene [3-4, 3-6],

- Drei sagaggregatet til ønsket kuttvinkel [3-5],

- Skru fast dreieknappene igjen.

Merk:

De to innstillingene er fra fabrikken stilt på

0° og 45°. Ved å dreie de to gjengestiftene [3-7]

mot urviserne kan 45°-endestillingen forstørres

til maks. 47°.

4.4 Sagbladskifte

- Legg om spaken [4-2] til den stopper,

- skyv startsperren [4-1] oppover og trykk sagag-

gregatet nedover til det smetter på plass,

- åpne skruen [4-4] med unbrakonøkkel [4-3],

- ta av sagbladet,

- rengjør ﬂ ensen [4-8, 4-10],

- sett inn nytt sagblad.

Dreieretningen på sagblad [4-9] og mas-

kin [4-7] må stemme overens!

- Sett inn den ytre ﬂ ensen [4-10] slik at tappen

griper inn i hakket i den indre ﬂ ensen [4-8].

- Trekk skruen [4-4] godt til,

- før spaken [4-2] tilbake.

4.5

Stille inn spaltekil

- Legg om spaken [4-2] til den stopper,

- skyv startsperren [4-1] oppover og trykk sagag-

gregatet nedover til det smetter på plass,

- åpne skruen [4-6] med unbrakonøkkel [4-3],

- still inn spaltekilen som vist i illustrasjon 4,

- trekk skruen [4-6] godt til,

- før spaken [4-2] tilbake.

4.6 Avsug

Koble alltid maskinen til et avsugssystem.

På den dreibare avsugstussen [6-1] kan

du koble til et Festool-avsugapparat med avsug-

slange med en diameter på 36 mm eller 27 mm

(36 mm anbefales pga. mindre fare for tilstopping)

4.7 Montere

splintbeskyttelse

Splintbeskyttelsen (ekstra tilbehør) bedrer i bety-

delig grad kvaliteten på oversiden av kuttkanten

på det avsagde materialet ved 0°-kutt.

- Sett splintbeskyttelsen [5-1] på vernedekselet,

- sett maskinen på emnet eller føringsskinnen,

- trykk splintbeskyttelsen nedover til den ligger

på emnet, og skru fast med dreieknappen [5-2].

- Sag inn splintbeskyttelsen (maskinen på mak-

simal kuttedybde og turtalltrinn 6)

Arbeide med maskinen

Fest alltid emnet slik at det ikke kan be-

vege seg under bearbeiding.

Hold alltid maskinen med begge hender

på de monterte håndtakene [1-1, 1-6].

Skyv alltid maskinen [1-2], trekk aldri

maskinen bakover mot deg.

Ved å tilpasse fremføringshastigheten

unngår du at skjærene på sagbladet går

varme og ved saging av kunststoff unngår

du at kunststoffet smelter.

5.1

Sage etter streker

Kuttviseren [6-3] viser kuttforløpet ved 0°- og

45°-kutt (uten føringsskinne).

5.2 Kapping

Sett maskinen med fremre del av arbeidsbordet

på emnet, slå på maskinen, trykk ned til innstilt

kuttedybde og skyv forover i sagretningen.

5.3

Sage utsnitt (dykkutt)

For å unngå rekyl ved dykkutt må du alltid følge

disse anvisningene:

- Maskinen må alltid legges med arbeidsbordets

bakre kant mot et fast anlegg. Når du arbeider

med føringsskinne, må maskinen plasseres

mot rekylstopperen [7-1], som klemmes fast på

føringsskinnen (se ﬁ gur 7; når den ikke brukes,

kan rekylstopperen oppbevares på maskinens

føringsplate [7-2].

- Maskinen må alltid holdes forsvarlig med begge

hender og må alltid senkes langsomt ned.

Fremgangangsmåte:

Sett maskinen på emnet

og plasser den mot et anlegg (rekyl-stopp), slå

på maskinen, trykk langsomt ned til innstilt kut-

tedybde og skyv den i sagretningen. Markeringene

[6-2] viser det fremste og bakerste kuttpunktet på

sagbladet (Ø 210 mm) ved maksimal kuttdybde og

bruk av føringsskinne.

5.4

Sage i aluminium

Når du arbeider med aluminium, må du

av sikkerhetsgrunner ta hensyn til dette:

- Det må forkobles en sikkerhetsbryter for jord-

feilstrøm (FI).

- Koble maskinen til et egnet avsugapparat.

- Rengjør maskinen regelmessig for støvoppsam-

ling i motorkassen og i vernedekselet.

Bruk vernebriller.

- Aluminium må bare sages med spesialsagblad

fra Festool.

Ved saging av plater må du smøre med petroleum.

Tynnveggede proﬁ ler (inntil 3 mm) kan bearbeides

uten smøring.

6 Tilbehør

Bestillingsnummerne til tilbehøret som be-skri-

ves nedenfor, ﬁ nner du i Festool-katalogen eller

på Internett under «www.festool.com“.

6.1

Parallellanlegg, utvidelse av bord

For kuttbredder inntil 180 mm kan du bruke et

parallellanlegg. Parallellanlegget kan også bru-

kes som utvidelse av bordet.

6.2 Føringssystem

Føringsskinnene fås i forskjellige lengder og

muliggjør presise, rene snitt og beskytter sam-

tidig emneoverﬂ aten mot skader. I kombi-nasjon

med det omfangsrike tilbehøret kan du utføre

nøyaktige vinkelkutt, gjæringskutt og tilpasnings-

arbeider med føringssystemet. Festemuligheten

med tvinger [6-4] sørger for godt feste og sik-

kert arbeid. Arbeidsbordets klaring i forhold til

føringsskinnene kan stilles inn med de to innstil-

lingsbakkene [1-3].

Føringsskinnene har en splintbeskyttelse [1-4],

som må kuttes til etter mål før første gangs bruk:

- Sett maskinens turtall på trinn 6,

- sett maskinen på den bakre enden av førings-

skinnen,

- slå på maskinen, trykk ned til innstilt kuttedybde

og sag hele lengden uten å ta av splintbeskyt-

telsen.

Kanten på splintbeskyttelsen svarer nå helt

nøyaktig til kuttkanten.

6.3 Multifunksjonsbord

Multifunksjonsbordet MFT/3 gjør det enkelt å

spenne opp arbeidsemnet og bearbeide store og

små arbeidsemner sikkert og nøyaktig i kombi-

nasjon med bruk av føringssystemet. Med sine

mange bruksområder kan du arbeide både lønn-

somt og ergonomisk.

6.4

Sagblad, annet tilbehør

For å kunne bearbeide forskjellige materialer

raskt og rent tilbyr Festool sagblad som er spe-

sielt konstruert for maskinen din. Bestillings-

nummer for disse og annet tilbehør som gir deg

muligheten til allsidig og effektiv bruk av Festool-

sirkelsagen, ﬁ nner du i Festool-katalogen eller på

Internett under „www.festool.com“.

Vedlikehold og pleie

Før enhver form for arbeid på maskinen

må alltid nettstøpselet trekkes ut.

Maskinen og ventilasjonsspaltene må alltid hol-

des rene. Alt vedlikehold og alle reparasjoner som

krever at motorkapslingen åpnes, må bare utføres

av autorisert kundeverksted. Maskinen er utstyrt

med spesialkull som slås automatisk av. Dersom

disse er slitt ut skjer et automatisk strømavbrudd

og maskinen stanses.

Kundeservice og reparasjoner

skal

kun utføres av produsenten eller

serviceverksteder: Du ﬁ nner nær-

meste adresse under:

www.festool.com/Service

EKAT

Bruk kun originale Festool-reserve-

deler! Best.nr. ﬁ nner du under:

www.festool.com/Service

Avhending

Kast aldri elektroverktøy i husholdningsavfallet!

Returner maskin, tilbehør og emballasje til et

miljøvennlig gjenvinningsanlegg. Følg bestem-

melsene som gjelder i ditt land.

Kun EU

: I henhold til EU-direktiv 2002/96/EF

må elektroverktøy som ikke lenger skal brukes,

samles separat og returneres til et miljøvennlig

gjenvinningsanlegg.

Informasjon om REACh:

www.festool.com/reach

Dados técnicos

TS 75 EBQ/ TS 75 EQ

Potência 1600

(Versão 110 V

13 A)

Número de rotações

(rotações em vazio)

1350 - 3550 rpm

Número máx. de rotações

4400 rpm

Posição inclinada

0° - 47°

Profundidade de corte a 0°

0 – 75 mm

Profundidade de corte a 45°

0 – 56 mm

Dimensão da lâmina de serra

210x2,4x30 mm

Peso da máquina

6,2 kg

Classe de protecção

/II

Número máx. de rotações que surgem no caso

de sistema electrónico deﬁ ciente.

As ilustrações indicadas encontram-se no começo

das instruções de uso.

Símbolos

Perigo

geral

Instrução, ler indicações/notas!

Utilizar protectores de ouvido!

Usar óculos de protecção.

1 Utilização

apropriada

Conforme as disposições, as máquinas estão

projectadas para serrar madeira, material a tra-

balhar semelhante à madeira, matérias ﬁ brosas

de aglomerados de gesso e de cimento, assim

como plásticos.

Por meio das lâminas de serra especiais para

alumínio, disponibilizadas pela Festool, também

se torna possível de utilizarem-se as máquinas

para serrar alumínio.

Apenas devem ser utilizadas lâminas de serra

com as seguintes características: diâmetro da

lâmina de serra 210 mm; largura de corte 2,4 mm

até 2,6 mm; orifício de alojamento 30 mm; espes-

sura da raiz da lâmina máx. 1,8 mm; adequado

para um número de rotações até 5000 rpm. Não

utilizar discos de lixar.

As ferramentas eléctricas Festool só devem ser

montadas em bancadas de trabalho projectadas

pela Festool para esse efeito. Se a ferramenta

eléctrica for montada numa outra bancada de

trabalho ou numa de fabrico próprio, ela pode

ﬁ car instável e provocar acidentes graves.

Não assumimos responsabilidade no

caso de acidentes e danos no caso de

utilização indevida; neste caso o usuário

assume a responsabilidade!

Avisos de segurança

2.1

Regras gerais de segurança

ATENÇÃO! Leia todas as indicações de

segurança e instruções.

O desrespeito das advertências e instruções pode

ocasionar choques eléctricos, incêndios e/ou

ferimentos graves.

Guarde todas as indicações de segurança e ins-

truções para futura referência.

O termo “Ferramenta eléctrica” utilizado a seguir

nas indicações de advertência, refere-se a ferra-

mentas eléctricas operadas com corrente de rede

(com cabo de rede) e a ferramentas eléctricas

operadas com acumulador (sem cabo de rede).

2.2

Indicações de segurança especíﬁ cas da

máquina

Processo de serragem

PERIGO: Não aproxime as mãos da zona

de serrar e da lâmina de serra. Com a outra mão

segure o punho adicional ou a carcaça do motor.

Se ambas as mãos estiverem a segurar serra

circular, a lâmina de serra não as poderá ferir.

Não coloque a mão por baixo da peça a trabalhar.

Por baixo da peça a trabalhar, a cobertura de pro-

tecção não o poderá proteger da lâmina de serra.

Adapte a profundidade de corte à espessura

da peça a trabalhar.

Deve ser visível menos

de uma altura de dente completa por baixo da

peça a trabalhar.

Não segure nunca a peça a serrar com a mão

ou sobre a perna. Fixe a peça a trabalhar numa

base estável.

É importante ﬁ xar bem a peça a

trabalhar por forma a minimizar o perigo de

contacto com o corpo, prisão da lâmina de serra

ou perda de controlo.

Segure o aparelho apenas pelas pegas isoladas,

caso efectue trabalhos em que a ferramenta de

corte possa atingir linhas de corrente ocultas

ou o próprio cabo do aparelho.

O contacto com

uma linha condutora de corrente também colo-

ca as peças metálicas do aparelho sob tensão,

conduzindo a electrocussão.

Ao efectuar cortes longitudinais utilize sem-

pre um batente ou uma aresta guia direita.

Isto melhora a precisão de corte e diminui a

possibilidade da lâmina de serra prender.

Utilize sempre lâminas de serra com o tama-

nho certo e adequado à forma do ﬂ ange de

encaixe (rômbico ou redondo).

Lâminas de

Serra de incisão TS 75 EBQ/ TS 75 EQ

serra que não se ajustem às peças de mon-

tagem da serra, funcionam irregular-mente e

dão origem à perda do controlo.

Não utilize nunca ﬂ anges tensores ou para-

fusos da lâmina de serra daniﬁ cados ou não

apropriados.

Os ﬂ anges tensores e parafusos

da lâmina de serra foram construídos es-

peciﬁ camente para a sua serra, por forma a

garantir um rendimento ideal e segurança de

funcionamento.

Use equipamentos protectores

adequados e individualmente

adaptados:

protecção auditiva,

óculos de protecção, máscara

contra pós no caso de trabalhos

em que seja produzido pó, luvas

de protecção ao tratar materiais

rugosos e ao mudar ferramentas.

Causas de contragolpe e indicações de

segurança correspondentes

- Um contragolpe é a reacção inesperada de uma

lâmina de serra a agarrar, presa ou mal ajusta-

da, que faz com que a serra possa sair descon-

troladamente da peça a trabalhar, movendo-se

no sentido do operador;

- Se a lâmina de serra agarrar ou prender na

fenda a fechar, irá bloquear e a força do motor

faz saltar o aparelho no sentido do operador

- Se a lâmina de serra, durante o corte, for in-

clinada ou mal alinhada, os dentes da parte

traseira da lâmina de serra podem prender na

superfície da peça a trabalhar, fazendo com que

a lâmina de serra salte para fora da fenda de

corte, para trás, no sent.

Um contragolpe é a consequência de uma utiliza-

ção errada ou incorrecta da serra. O contragolpe

pode evitar-se através de medidas de precaução

adequadas, como a seguir descrito.

Segure a serra com ambas as mãos e coloque

os braços numa posição em que possa resistir

às forças de um contragolpe. Mantenha-se

sempre lateralmente em relação à lâmina de

serra, a lâmina de serra e o seu corpo nunca

devem formar uma linha.

Em caso de contra-

golpe a serra circular pode saltar para trás, no

entanto o operador poderá dominar as forças

de contragolpe caso tenham sido tomadas

medidas adequadas.

Se a lâmina de serra prender ou, por qualquer

razão, o serrar for interrompido, solte o inter-

ruptor Ligar/Desligar e mantenha a serra, sem

a mover, dentro do material a trabalhar, até que

a lâmina de serra pare por completo. Não tente

nunca retirar a serra da peça a trabalhar ou puxá-

la para trás, enquanto a lâmina de serra se mover

ou possa ocorrer um contragolpe.

Descubra a

causa para a prisão da lâmina de serra e elimine-a

através de medidas adequadas.

Caso pretenda colocar novamente em funcio-

namento uma serra que se encontra intro-

duzida na peça a trabalhar, centre a lâmina

de serra na fenda de corte e comprove se os

dentes da serra não estão presos na peça a

trabalhar.

Se a lâmina de serra estiver presa,

poderá mover-se para fora da peça a trabalhar

ou originar um contragolpe, quando for nova-

mente colocada em funcionamento.

Apoie os painéis (placas) grandes, por forma

a diminuir o risco de contragolpe devido à

prisão da lâmina de serra presa.

Os painéis

(placas) grandes podem ﬂ ectir devido ao seu

peso próprio. As placas devem ser apoiadas

em ambos os lados, tanto nas proximidades

da fenda de corte como também no bordo.

Não utilize lâminas de serra rombudas ou

daniﬁ cadas.

Lâminas de serra rombudas ou

dentes mal alinhados dão origem, devido a

uma fenda de corte demasiado estreita, a uma

fricção aumentada, prisão da lâmina de serra

e contragolpe.

Antes de serrar, ﬁ xe os ajustes da profundida-

de de corte e do ângulo de corte.

Se ao serrar,

os ajustes forem modiﬁ cados, a lâmina de ser-

ra poderá prender, ocorrendo um contragolpe.

Tenha particular precaução quando efectuar

um „Corte por incisão“ numa zona oculta, p. ex.

numa parede existente.

Ao serrar, a lâmina de

serra, ao ser introduzida pode bloquear em ob-

jectos ocultos, dando origem a um contragolpe.

Função da cobertura de protecção

Antes de cada utilização, veriﬁ que se a cober-

tura de protecção fecha correctamente. Não

utilize a serra se a cobertura de protecção

não apresentar um movimento livre, nem se

fechar imediatamente. Nunca ﬁ xe ou ate a

cobertura de protecção; dessa forma, a lâmi-

na da serra ﬁ caria desprotegida. Se a serra

cair ao chão inadvertidamente, a cobertura

de protecção pode ﬁ car dobrada.

Certiﬁ que-

se de que a cobertura de protecção se move

livremente e que não toca na lâmina da serra

ou noutras peças em quaisquer ângulos ou

profundidades de corte.

Comprove o estado e funcionamento da mola

para a cobertura de protecção. Se a cobertura

de protecção e a mola não funcionarem cor-

rectamente, mande inspeccionar o aparelho

antes de o utilizar.

Peças daniﬁ cadas, sedi-

mentos pegajosos ou aglomerações de apa-

ras fazem com que a cobertura de protecção

trabalhe retardadamente.

Ao efectuar “cortes de incisão” que não sejam

em esquadria, proteja a base da serra contra

um deslocamento lateral.

Um deslocamento

lateral pode levar a que a lâmina da serra prenda

e, consequentemente, originar um contragolpe.

Não pouse a serra sobre a bancada de traba-

lho ou no chão sem que a cobertura de protec-

ção cubra a lâmina de serra.

Uma lâmina de

serra não protegida, movida por inércia, move

a serra contra o sentido de corte e serra tudo

o que está no seu caminho. Neste caso, preste

atenção ao período de inércia da serra.

Função da cunha de fendas

Utilize a lâmina de serra adequada para a

cunha de fendas.

Para que a cunha de fendas

funcione, é necessário que a lâmina primitiva

da serra seja mais estreita do que a cunha de

fendas e a largura dos dentes alcance mais do

que a espessura da cunha de fendas.

Ajuste a cunha de fendas como descrito nas

instruções de utilização.

Uma espessura, posi-

ção e orientação errada podem ser a razão pela

qual a cunha de fendas não evite eﬁ cazmente

um contragolpe.

Utilize sempre a cunha de fendas, mesmo

nos „cortes por incisão“.

Ao afundar a serra,

a cunha de fendas é impulsionada para cima,

entrando por si na fenda de corte, após a incisão,

ao mover-se a serra circular para a frente.

Para que a cunha de fendas possa ser eﬁ caz

deverá encontrar-se na fenda de corte.

Nos

cortes curtos, a cunha de fendas não é eﬁ caz

para impedir um contragolpe.

Não trabalhe com a serra com a cunha de fen-

das deformada.

Mesmo a mais pequena falha

pode retardar o fecho da cobertura de protecção.

2.3

Informação relativa a ruído e vibração

Os valores determinados de acordo com a norma

EN 60745 são, tipicamente:

Nível de pressão acústica

95 dB(A)

Nível de potência acústica

106 dB(A)

Factor de insegurança de medição

K = 3 dB

Usar protecção auditiva!

Níveis totais de vibrações (soma vectorial de

três sentidos) determinados em função da EN

60745:

Nível de emissão de vibrações (3 eixos)

Serrar madeira

< 2,5 m/s²

Serrar metal

< 2,5 m/s²

Incerteza

K = 1,5 m/s²

Os valores de emissão indicados (vibração, ruído)

– servem de comparativo de ferramentas,

– são também adequados para uma avaliação

provisória do coeﬁ ciente de vibrações e do nível

de ruído durante a aplicação,

– representam as aplicações principais da ferra-

menta eléctrica.

Aumento possível no caso de outras aplicações,

com outras ferramentas de trabalho ou ma-

nutenção insuﬁ ciente. Observar os tempos de

trabalho em vazio e de paragem da ferramenta!

Ligação eléctrica e colocação em funcio-

namento

A tensão da rede deve estar sempre de

acordo com a indicação na chapa de po-

tência.

Antes de inserir a ﬁ cha na tomada da

rede ou sacála da mesma, a máquina

sempre deve ser desligada!

Para ligar e desligar o cabo de conexão à rede,

veja ilustração 2. O interruptor [1-7] serve para

ligar/desligar (pressionar = LIGADO, soltar = DES-

LIGADO). Só é possível accionar o interruptor de-

pois de deslocar-se o bloqueio de activação [1-8]

para cima. Através do accionamento do bloqueio

de activação é desbloqueado simultaneamente

o dispositivo ‘mergulhar’, e o conjunto da serra

pode ser movido para baixo, de encontro à força

de mola. Nessa ocasião, a lâmina de serra sai da

cobertura de protecção.

Ao levantar-se a ferramenta, o conjunto da serra re-

cua por força da mola de novo para a posição inicial.

Conduza a máquina, apenas quando liga-

da, de encontra à peça a trabalhar.

Antes de cada utilização, veriﬁ que o fun-

cionamento do dispositivo de montagem

e utilize a máquina apenas no caso de

este funcionar correctamente.

Ajustes na máquina

Antes de efectuar qualquer trabalho na

máquina deve extrair-se sempre a ﬁ cha

da tomada!

4.1 Sistema

electrónico

A TS 75 EBQ/ TS 75 EQ possui um sistema

electrónico de onda completa com as

seguintes características:

Arranque suave

O arranque suave providencia um arranque da

máquina isento de solavancos.

Regulação do número de rotações

Através da roda de ajuste [1-5] é possível ajustar

progressivamente o número de rotações entre

1350 e 3550 rpm. Pode deste modo ajustar-se

adequadamente a velocidade de corte ao respec-

tivo material a trabalhar (consultar a tabela 1).

Número de rotações constante

O número de rotações préseleccionado é man-

tido, em vazio e durante o trabalho, de modo

constante.

Protecção térmica

Ao ser atingida uma temperatura do motor crítica, o

sistema electrónico de protecção desliga a máqui-

na, para efeitos de protecção contra sobreaqueci-

mento. A máquina estará novamente pronta a fun-

cionar após um período de arrefecimento de aprox.

3-5 minuto. O período de arrefecimento é menor

com a máquina a trabalhar (marcha em vazio).

Limitação da corrente

A limitação da corrente evita, em caso de sobre-

carga extrema, um elevado consumo de corrente

permitido. Isto pode dar origem a uma diminuição

das rotações do motor. Depois de aliviado, o motor

volta imediata-mente a arrancar.

Travão (TS 75 EBQ)

Ao desligar, a lâmina de serra é travada electro-

nicamente em 1,5 – 2 segundos, até parar.

4.2

Profundidade de corte

Pode ajustar-se uma profundidade de corte de

0 – 75 mm:

- Premir o batente da profundidade de corte [3-3]

e deslocá-lo até à profundidade de corte dese-

jada (os valores indicados na escala [3-1] são

válidos para cortes de 0° sem trilho-guia),

- Soltar o batente de profundidade de corte

(o batente da profundidade de corte engata em

passos de 1 mm).

O conjunto da serra pode agora ser premido para

baixo até à profundidade de corte ajustada. No

orifício [3-2] do batente de profunddade de corte

pode ser enroscado um perno roscado (M4x8 até

M4x12). Ao enroscar o perno roscado é possível

ajustar a profundidade de corte com ainda maior

precisão (± 0,1 mm).

4.3

Ângulo de corte

O conjunto da serra pode ser inclinado entre 0°

e 47°:

- abrir os botões giratórios [3-4, 3-6],

- inclinar o conjunto da serra até ao ângulo de

corte [3-5] desejado,

- apertar novamente os botões giratórios.

Indicação

: as duas posições ﬁ nais estão ajustadas

de fábrica para 0° e 45°. Girando ambos os pernos

roscados [3-7] no sentido inverso ao dos ponteiros

do relógio, pode aumentar-se a posição ﬁ nal de

45° até um máximo de 47°.

4.4

Substituição da lâmina de serra

- Virar a alavanca [4-2] até ao batente,

- deslocar o bloqueio de activação [4-1] para cima, e

premir o conjunto da serra para baixo até engatar,

- desenroscar o parafuso [4-4] com a chave de

sextavado interior [4-3],

- retirar a lâmina de serra,

- limpar os ﬂ anges [4-8, 4-10],

- colocar uma nova lâmina de serra.

O sentido de rotação da lâmina de serra

[4-9] e da ferramenta [4-7] devem coin-

cidir!

- colocar o ﬂ ange exterior [4-10] de modo a que

os pernos de arrasto engatem no entalhe do

ﬂ ange interior [4-8].

- apertar ﬁ rmemente o parafuso [4-4],

- virar a alavanca [4-2] para trás.

4.5

Ajustar a cunha de fendas

- Virar a alavanca [4-2] até ao batente,

- deslocar o bloqueio de activação [4-1] para cima, e

premir o conjunto da serra para baixo até engatar,

- desenroscar o parafuso [4-6] com a chave de

sextavado interior [4-3],

- ajustar a cunha de fendas de acordo com a ima-

gem 4,

- apertar ﬁ rmemente o parafuso [4-6],

- virar a alavanca [4-2] para trás.

4.6 Aspiração

Ligue sempre a máquina a um sistema

de aspiração.

No bocal de aspiração [6-1] giratório pode ser

acoplado um aspirador Festool, com um diâmetro

de tubo ﬂ exível de aspiração de 36 mm ou 27 mm

(recomenda-se 36 mm, devido ao menor risco de

entupimento).

4.7 Montar

pára-farpas

O pára-farpas (acessório), nos cortes de 0°, me-

lhora nitidamente a qualidade da aresta de corte

da peça a trabalhar serrada, no lado superior.

- Encaixar o pára-farpas [5-1] na cobertura de

protecção,

- colocar a ferramenta sobre a peça a trabalhar

ou o trilho-guia,

- premir o pára-farpas para baixo até encostar

sobre a peça a trabalhar, e apertar através do

botão giratório [5-2].

- fender o pára-farpas (ferramenta para máxima

profundidade de corte e posição 6 do número de

rotações)

Trabalhar com a máquina

Fixe sempre a peça a trabalhar, de modo

a que não se possa mover, ao ser traba-

lhada.

A ferramenta deve ser sempre segura,

com ambas as mãos, pelos punhos [1-1,

1-6] previstos para o efeito.

Empurrar a ferramenta para a frente [1-

2], não puxar de modo algum a ferramen-

ta em direcção a si.

Através de uma velocidade de avanço

adaptada, evite um sobreaquecimento

das lâminas de serra e, ao cortar plásti-

cos, evite a fundição do plástico.

5.1

Serrar segundo o traçado

O indicador de corte [6-3] indica, nos cortes de 0°

e de 45°, a linha de corte (sem trilho-guia).

5.2 Serrar

segmentos

Colocar a ferramenta, com a parte dianteira da

bancada de serra, sobre a peça a trabalhar, ligar a

ferramenta, pressionar até à profundidade de corte

ajustada e deslocar para a frente no sentido de corte.

5.3

Serrar recortes (corte de incisão)

Para evitar contragolpes ao efectuar cortes de

incisão, é absolutamente necessário observar as

seguintes indicações:

- A ferramenta deve ser sempre colocada, com o

canto traseiro da bancada de serra, contra um

encosto ﬁ rme. Ao trabalhar com o trilho-guia,

a ferramenta deve ser encostada ao batente de

contragolpe [7-1], que é ﬁ xo ao trilho-guia (ver

imagem 7; se não for utilizado, o batente de

contragolpe pode ser guardado no batente-guia

[7-2] da ferramenta).

- A ferramenta deve ser sempre ﬁ rmemente se-

gura com ambas as mãos e mergulhada apenas

lentamente.

Modo de procedimento:

colocar a ferramenta so-

bre a peça a trabalhar e encostá-la a um batente

(batente de contragolpe), ligar a ferramenta, pres-

sionar lentamente até à profundidade de corte ajus-

tada e deslocar para a frente no sentido de corte.

As marcações [6-2] mostram, em caso de pro-

fundidade de corte máxima e utilização do trilho-

guia, o primeiro e último ponto de corte da lâmina

de serra (Ø 210 mm).

5.4 Serrar

alumínio

Ao trabalhar com alumínio deve, por ra-

zões de segurança, respeitar as seguites

medidas:

- Ligar à entrada um disjuntor de corrente de

defeito (FI).

- Ligar a ferramenta a um aspirador adequado.

- Limpar regularmente a ferramenta, de modo

a remover acumulações de pó na carcaça do

motor e na cobertura de protecção.

Usar óculos de protecção.

- O alumínio apenas pode ser serrado com as

lâminas de serra especiais Festool previstas

para o efeito.

Ao serrar placas, deve lubriﬁ car-se com petróleo,

perﬁ s de parede delgada (até 3 mm) podem ser

trabalhados sem lubriﬁ cação.

6 Acessório

Consultar os números de encomenda, dos aces-

sórios descritos de seguida, no seu catálogo Fes-

tool ou na Internet sob ‘www.festool.com’.

6.1 Batente

paralelo,

alargamento de bancada

Para larguras de corte até 180 mm pode ser uti-

lizado um batente paralelo. O batente paralelo

também pode ser utilizado como alargamento

de bancada.

6.2 Sistema

trilho-guia

Os trilhos-guia, disponíveis em diversos com-

primentos, permitem cortes precisos e limpos e

protegem simultaneamente a superfície da peça

a trabalhar contra daniﬁ cações.

Em conjunto com a extensa gama de acessórios é

possível, com o sistema trilho-guia, efectuar cor-

tes angulares exactos, corte em meia-esquadria

e trabalhos de embutir. A possibilidade de ﬁ xação

por meio de grampos [6-4] garante uma ﬁ xação

ﬁ rme e um trabalho seguro. A folga da guia da

bancada de serra nos trilhos-guia pode ser ajus-

tada através dos duas mandíbulas de ajuste [1-3].

Os trilhos-guia possuem um pára-farpas [1-4],

que deve ser cortado à medida antes da primeira

utilização:

- ajustar o número de rotações da ferramenta

para a posição 6,

- assentar a ferramenta na extremidade traseira

do trilho-guia,

- ligar a ferramenta, pressionar para baixo até

à profundidade de corte ajustada e fender o

pára-farpas a todo o comprimento sem pousar.

A aresta do pára-farpas corresponde agora

exactamente à aresta de corte.

6.3 Bancada

multifuncional

A bancada multifuncional MFT/3 permite uma

fixação simples das peças a trabalhar, e em

conjunto com o sistema trilho-guia, um trabalho

seguro e preciso de peças a trabalhar de grandes

e pequenas dimensões. Devido às suas múltiplas

possibilidades de utilização é possível efectuar

trabalhos de modo económico e ergonomicamen-

te favorável.

6.4

Lâminas de serra, outros acessórios

Para poder trabalhar-se, de forma rápida e limpa,

diversos materiais, a Festool coloca à sua dispo-

sição lâminas de serra ajustadas especiﬁ camente

à sua máquina.

Relativamente ao número de encomenda para

estas lâminas, assim como para outros acessó-

rios, que lhe permitem uma utilização variada

e eﬁ caz da sua serra circular manual Festool,

consultar o catálogo Festool ou na Internet sob

‘www.festool.com’.

Conservação e cuidados

Antes de efectuar quaisquer trabal-hos

na máquina, é imprescindível tirar a ﬁ -

cha da tomada!

Mantenha o aparelho e as aberturas de ventilação

sempre limpos.

Todos os trabalhos de conservação e todas as

reparações, que exigem a abertura da caixa do

motor, só podem ser executados por uma oﬁ cina

autorizada de assistência técnica aos clientes.

A máquina está equipada com escovas de carvão

especial de interrupção automática.

Quando estão gastas actua uma interrupção au-

tomática de corrente e desliga a máquina.

Serviço Após-venda e Reparação

apenas através do fabricante ou das

oﬁ cinas de serviço: endereço mais

próximo em:

www.festool.com/Service

EKAT

Utilizar apenas peças sobresse-

lentes originais da Festool! Referên-

cia em:

www.festool.com/Service

Remoção

Não deite as ferramentas eléctricas no lixo do-

méstico! Encaminhe as ferramentas, acessórios

e embalagens para um reaproveitamento ecoló-

gico! Nesse caso, observe as regulamentações

nacionais em vigor.

Apenas países da UE

: De acordo com a Directiva

Europeia 2002/96/CE, as ferramentas electróni-

cas usadas devem ser recolhidas separadamente

e ser sujeitas a uma reciclagem que proteja o

meio ambiente.

Informações sobre REACh:

www.festool.com/reach

Технические характеристики

TS 75 EBQ/ TS 75 EQ

Мощность

1600 Вт

(Модель 110 В

13 A)

Скорость вращения вала (холостой ход)

1350 – 3550 об/мин

Частота вращения, макс.

4400 об/мин

Регулировка наклона

0° до 47°

Глубина резания при 0°

0 мм до 75 мм

Глубина резания при 45°

0 мм до 56 мм

Размеры пильного диска

210 x 2,4 x 30 мм

Вес

6,2 кг

Класс защиты

/ II

макс. частота вращения при неисправной

электронике

Иллюстрации находятся в начале Руководства

по эксплуатации.

Символы

Предупреждение об общей опасности

Руководство, соблюдайте инструкции!

Носить защиту органов слуха!

Работайте в защитных очках.

ME 77

Применение по назначению

Машины предназначены для пиления древе-

сины, древесных материалов, волокнистых

материалов на гипсовой и цементной основе, а

также полимерных материалов.

Фирма Festool предлагает специальный пильный

диск по алюминию, с которым данные машины

могут использоваться для пиления алюминия.

Разрешается использовать пильные диски со

следующими техническими характеристиками:

диаметр пильного диска 210 мм; толщина диска

2,4 -2,6 мм; посадочное отверстие 30 мм; толщи-

на несущего диска макс. 1,8 мм; пригодны для

работы с числом оборотов 5000 об/мин.

Использовать шлифовальные круги запрещается.

Электроинструменты Festool разрешается

устанавливать только на специально предусмо-

тренных для этого рабочих столах, допущенных

к использованию со стороны Festool.

При уста-

новке электроинструмента на другом, самостоя-

тельно изготовленном рабочем столе, возможно

нарушение устойчивости инструмента, что может

стать причиной получения тяжелых травм.

Инструмент сконструирован для про-

фессионального применения.

Ответственность за ущерб и несчастные

случаи, связанные с применением не по

назначению, несет Пользователь.

Инструмент сконструирован для профессио-

нального применения.

Указания по технике безопасности

2.1

Общие указания по технике безопас-

ности

ВНИМАНИЕ! Прочтите все указания по

технике безопасности и рекоменда-

ции.

Ошибки при соблюдении приведенных указаний

и рекомендаций могут привести к поражению

электрическим током, пожару, и/или вызвать

тяжелые травмы.

Сохраняйте все указания по технике безопасно-

сти и Руководства по эксплуатации в качестве

справочного материала.

Использованное в настоящих инструкциях и

указаниях понятие «электроинструмент» рас-

пространяется на электроинструмент с питанием

от сети (со шнуром питания от электросети) и на

аккумуляторный электроинструмент (без шнуром

питания от электросети).

2.2

Указания по технике безопасности при

пользовании машинкой

1) Способ пиления

ОПАСНО: Не допускайте попадания

рук в рабочую зону и зону пильного диска.

Второй рукой держитесь за дополнительную

рукоятку или корпус двигателя. Во избежание

повреждений и увечий держите циркулярную

пилу обеими руками.

Прикасаться к обрабатываемой детали за-

прещается.

Защитный кожух, расположенный

снизу обрабатываемой детали, не сможет за-

щитить от пильного диска.

Глубина резания должна соответствовать

толщине обрабатываемой детали.

Простран-

ство под обрабатываемой деталью должно

просматриваться не менее чем на высоту

зубца пилы.

Держать обрабатываемую деталь рукой или

на ноге запрещается. Зафиксируйте обраба-

тываемую деталь на неподвижной подставке

или опоре.

Надежное крепление обрабаты-

ваемой детали важно для минимизации риска

соприкосновения с ней и с зажимами пильно-

го диска, а также для предотвращения потери

Погружная пила TS 75 EBQ/ TS 75 EQ

контроля над деталью при обработке.

Если при выполнении работ существует

опасность задеть инструментом скрытую

электропроводку или же с кабель самого

инструмента, держать инструмент разре-

шается только за изолированные участки.

противном случае повреждение электропро-

водки режущей частью может вызвать удар

электрическим током.

При продольных пропилах используйте упор

или прямую направляющую.

При их исполь-

зовании пропилы будут точнее и, тем самым,

уменьшится вероятность заклинивания пиль-

ного диска.

Всегда используйте пильные диски соот-

ветствующего размера и соответствующей

зажимному фланцу формы (ромбические или

круглые).

Пильные диски, не подходящие к

зажимному фланцу, вращаются неровно, и их

использование ведет к потере контроля над

инструментом.

Запрещается использовать поврежденные

или неподходящие зажимные фланцы или

стяжные винты.

Зажимной фланец и стяжные

винты изготовлены специально для данной

пилы, для достижения оптимальной мощности

и безопасности при работе.

Используйте подходящие сред-

ства индивидуальной защиты:

Наушники, чтобы избежать ри-

ска повреждения органов слу-

ха; Защитные очки; Респира-

тор, чтобы избежать риска по-

вреждения дыхательных путей;

Защитные перчатки при работе

с инструме

Причины возникновения отдачи и со-

ответствующие указания по технике

безопасности

- отдача - это реакция заклинившего или невер-

но направленного пильного диска, в результате

которой пила отскакивает от обрабатываемой

детали, возможно, по направлению к пользо-

вателю;

- когда пильный диск заклинивает, он останав-

ливается, и в результате вращающего усилия

двигателя пила отскакивает по направлению

к пользователю;

- если пильный диск, находящийся в распиле,

вращается или неверно направлен, зубья пилы

могут вклиниться в поверхность обрабатывае-

мой детали, в результате чего пильный диск

выскакивает из распила по направлению к

пользователю.

Таким образом, отдача - результат неправиль-

ного обращения с пилой. Ее можно избежать,

соблюдая меры предосторожности, описанные

ниже.

Держите пилу крепко обеими руками, руки

установите в положение, в котором можно

выдержать возможную отдачу. Стойте всег-

да сбоку от пильного диска, располагать

при работе пильный диск в линию с телом

запрещается.

При отдаче циркулярная пила

подается назад, однако пользователь может

справиться с отдачей, приняв соответствую-

щие меры.

Если пильный диск заклинило или пиление

прекращено по другим причинам, отпустите

выключатель и не вынимайте пилу из об-

рабатываемой детали, пока пильный диск

полностью не остановится. Вынимать пилу из

детали, до того как пильный диск полностью

остановился запрещается: возможна отдача.

Найдите причину заклинивания пильного дис-

ка и соответствующим образом устраните ее.

Если требуется включить пилу, когда пиль-

ный диск находится в обрабатываемой дета-

ли, отцентрируйте пильный диск в распиле

и убедитесь, что зубья пилы не застряли в

обрабатываемой детали.

Если пильный диск

заклинило, он может выскочить из обраба-

тываемой детали или вызвать отдачу, если

пользователь снова включит пилу.

Во избежание отдачи при заклинивании

пильного диска подпирайте при работе боль-

шие доски.

Большие доски могут прогнуться

под весом пользователя пилы. Их следует

подпирать вблизи распила и с краю.

Использовать тупые и поврежденные пиль-

ные диски запрещается.

Использование ту-

пых пильных дисков и неверное направление

зубьев при работе может привести (в резуль-

тате слишком узкого распила) к повышенному

трению, заклиниванию пильного диска и к

отдаче.

Перед началом пиления затяните винты

регулировки угла и глубины пиления.

Из-

менение настроек во время работы может

повлечь за собой заклинивание пильного

диска и отдачу.

Будьте особенно внимательны при выпол-

нении „врезного пиления“ в стены и т.д.

При погружении пильный диск может натол-

кнуться на скрытые объекты, в результате чего

возможна отдача.

Функция защитного кожуха

Перед каждым использованием убедитесь в

том, что защитный кожух исправно закрыва-

ется. Пользоваться пилой запрещается, если

защитный кожух двигается с затруднением

или же не закрывается. Запрещается фик-

сировать или зажимать защитный кожух; в

противном случае пильный диск останется

открытым. При падении пилы защитный

кожух может деформироваться.

Убедитесь

в том, что кожух двигается свободно и не

касается пильного диска или других узлов

пилы при любых значениях угла и глубины

резания.

Проверьте функционирование пружины за-

щитного кожуха. В случае, если пружина и

защитный кожух функционируют неисправ-

но, инструмент следует отремонтировать.

Неисправные узлы, клейкие наслоения или

скопившая стружка снижают эффективность

работы защитного кожуха.

При выполнении «врезного пропила» не под

прямым углом фиксируйте опорную плиту

пилы от бокового смещения.

Смещение

плиты вбок может привести к заклиниванию

пильного диска и возникновению отдачи.

Не кладите пилу на верстак или на пол,

если защитный кожух не закрывает пиль-

ный диск.

При отсутствии защитного кожуха

вращающийся пильный диск двигает пилу в

направлении, обратном направлению пиле-

ния, и режет все на своем пути. Примите во

внимание быстродействие пилы.

Функция разжимного клина

Используйте пильный диск, подходящий к

разжимному клину.

Для эффективного дей-

ствия разжимного клина толщина пильного

диска должна быть меньше толщины клина,

а ширина зубчатого венца — больше.

Отрегулируйте клин в соответствии с ука-

заниями руководства по эксплуатации.

Не-

верная толщина, позиция и центрирование

могут привести к тому, что клин не сможет

эффективно справиться с отдачей.

Всегда используйте клин, в том числе при

„пропилах с погружением“.

При погружении

клин подается вверх и пружинит после по-

гружения циркулярной пилы в пропил.

Чтобы клин функционировал, он должен на-

ходиться в пропиле.

При коротких пропилах

клин не предотвращает отдачу.

Пользоваться пилой с деформированным

клином запрещается.

Даже незначительная

помеха может замедлить работу защитного

кожуха.

2.3

Уровни шума

Определенные в соответствии с EN 60745 типо-

вые значения:

Уровень шума

95 дБ(А)

Звуковая мощность

106 дБ(A)

Допуск к погрешности измерения

K = 3 дБ

Использовать защитные наушники!

Общий коэффициент колебаний (сумма векторов

трех направлений) рассчитывается в соответ-

ствии с EN 60745:

Коэффициент эмиссии колебаний (3-осный)

Пиление древесины

< 2,5 м/с

Пиление металла

< 2,5 м/с

Погрешность

K = 1,5 м/с

Указанные значения уровня шума/вибрации

– служат для сравнения инструментов;

– можно также использовать для предвари-

тельной оценки шумовой и вибрационной

нагрузки во время работы;

– отражают основные области применения

электроинструмента.

При использовании машинки в других целях, с

другими сменными (рабочими) инструментами

или в случае их неудовлетворительного обслу-

живания шумовая и вибрационная нагрузки мо-

гут возрастать. Соблюдайте значения времени

работы на холостом ходу и времени перерывов

в работе!

Электрическое подключение и ввод в

эксплуатацию

напряжение и частота источника тока

должны соответствовать данным, ука-

занным на фирменной табличке ма-

шинки.

Перед присоединением или отсоедине-

нием сетевого кабеля всегда выклю-

чайте машину!

Соединение и отсое-динение линии сетевого

питания - см. рис. 2. Выключатель [1-7] служит

для включения/выключения (Нажать = Вкл.,

Отпустить = Выкл.). Выключатель можно задей-

ствовать только после того, как сдвинут вверх

блокиратор включения [1-8].

При задействовании блокиратора включения

одновременно разблокируется механизм погру-

жения, после чего пила под действием пружины

сможет перемещаться вниз. При этом пильный

диск выходит из защитного кожуха.

При подъеме машины пила возвращается в ис-

ходное положение.

Подводите машину к обрабатываемой

детали только во включенном состоя-

нии.

Перед каждым использованием прове-

ряйте исправность функционирования

монтажного приспособления и работай-

те с машинкой только при исправном

монтажном приспособлении.

Настройка машинки

Перед началом любых работ на машин-

ке всегда вынимайте штепсель из розет-

ки.

4.1

Электронная часть

Машина TS 75 EBQ/ TS 75 EQ оснащена

электронным управлением со следую-

щими характеристиками:

Плавный пуск

Плавный пуск с электронной регулировкой обе-

спечивает начало работы машины без отдачи.

Регулировка скорости вращения вала

Скорость вращения вала можно плавно изме-

нять при помощи регулировочного колесика

[1-5] в диапазоне от 1350 до 3550 об/мин. Таким

образом, Вы можете подобрать оптимальную

скорость обработки для любых материалов (см.

таблицу 1).

Постоянная скорость вращения вала

Установленное число оборотов электродвига-

теля поддерживается постоянным с помощью

электроники. Благодаря этому даже при на-

грузке обеспечивается неизменная скорость

обработки.

Защита от перегрева

Для защиты от перегрева (перегорания электро-

двигателя) в машинку встроена электронная

схема контроля температуры. При достижении

критической температуры предохранительная

схема отключает электродвигатель. После осты-

вания в течение прим. 3–5 минут машинка снова

готова к работе сразу с полной нагрузкой. При

работе машинки на холостом ходу время охлаж-

дения значительно сокращается.

Ограничение по току

Ограничение по току предотвращает превыше-

ние допустимой величины потребления тока при

экстремальной нагрузке. Это может привести к

уменьшению числа оборотов электродвигателя.

После снижения нагрузки двигатель сразу на-

чинает работать снова.

Тормоз ( TS 75 EBQ)

При отключении инструмента полная остановка

пильного диска происходит через 1,5–2 секунды

с помощью электроники.

4.2

Глубина резания

Глубину резания можно устанавливать в диа-

пазоне от 0 до 75 мм:

– Нажмите на ограничитель глубины резания

[3-3] и сдвиньте до необходимого значения

(Указанные на шкале [3-1] значения относятся

к пропилам 0° без направляющей).

– Отпустите ограничитель глубины резания (Он

фиксируется с шагом 1 мм).

Пилу можно нажимать вниз только до установ-

ленной глубины резания.

В отверстие [3-2] ограничителя глубины резания

можно ввинтить установочный винт (от M4x8 до

M4x12). Путем вращения установочного вин-

та глубина резания регулируется еще точнее

(± 0,1 мм).

4.3

Угол резания

Пилу можно наклонять под углом от 0° до 47°:

– Отвинтите ручки [3-4, 3-6].

– Наклоните пилу под необходимым углом реза-

ния [3-5].

– Снова завинтите ручки.

Указание:

Оба положения установлены на

заводе-изготовителе на 0° и 45°. При враще-

нии обоих установочных винтов [3-7] против

часовой стрелки можно увеличить установку с

45° до 47°.

4.4

Смена пильного диска

- Перед сменой пильного полотна поверните

машинку в положение 0°.

– Переместите рычажок [4-2] до упора.

– Сдвиньте блокировку включения [4-1] вверх и

нажмите пилу вниз до фиксации.

– Отвинтите винт [4-4] с помощью ключа для

внутреннего шестигранника [4-3].

– Извлеките пильный диск,

– Очистите фланцы [4-8, 4-10].

– Вставьте новый пильный диск.

Внимание:

Направление вращения

пильного диска [4-9] и направление

вращения машины [4-7] должны совпа-

дать.

– Вставьте внешний фланец [4-10] таким обра-

зом, чтобы ведущие цапфы вошли в выемки

внутреннего фланца [4-8].

– Затяните винт [4-4].

– Установите рычажок [4-2] на место.

4.5

Регулировка разжимного клина

– Переместите рычажок [4-2] до упора.

– Сдвиньте блокировку включения [4-1] вверх и

нажмите пилу вниз до фиксации.

– Отвинтите винт [4-6] с помощью ключа для

внутреннего шестигранника [4-3].

– Отрегулируйте клин в соответствии с рисунком 4.

– Затяните винт [4-6].

– Установите рычажок [4-2] на место.

4.6

Удаление пыли

Всегда подключайте машину к вытяжке.

К поворотному патрубку [6-1] можно

подключить пылесос Festool с диаметром отса-

сывающего шланга 36 мм или 27 мм (36 мм реко-

мендуется из-за меньшей опасности засорения).

4.7

Установка защиты от стружки

Защита от стружки (принадлежность) при реза-

нии под углом 0° значительно улучшает качество

кромки реза отпиленной заготовки с находящей-

ся сверху стороны.

– Наденьте защиту от стружки [5-1] на защитный

кожух.

– Установите машину на обрабатываемую деталь

или направляющую.

– Надавите защиту от стружки вниз, пока она не

будет прилегать к обрабатываемой детали, и

закрепите с помощью ручки [5-2].

– Надпилите защиту от стружки (установите

на машине максимальную глубину резания и

скорость вращения 6).

Выполнение работ с помощью машинки

Всегда укрепляйте обрабатываемую

деталь так, чтобы она не двигалась при

обработке.

Всегда держите машину двумя руками

за предназначенные для этого ручки [1-

1, 1-6].

Всегда перемещайте машину вперед

[1-2], ни в коем случае не ведите маши-

ну в обратном направлении к себе.

Путём изменения скорости подачи из-

бегайте перегрева режущих кромок

пильного инструмента, а также оплавле-

ния пластика при обработке полимерно-

го материала.

5.1

Пиление по разметке

Указатель реза [6-3] при резании под углом 0° и

45° (без направляющей) указывает форму реза.

5.2

Отпиливание

Установите машину передней частью стола пилы

на обрабатываемую деталь, включите машину,

опустите на установленную глубину резания и

продвиньте в направлении пиления.

5.3

Изготовление пропилов (глубокие про-

пилы)

Чтобы избежать отдачи, при изготовлении глу-

боких пропилов обязательно соблюдайте сле-

дующие указания:

– Задний край стола пилы должен всегда опи-

раться на жесткий упор. При работах с направ-

ляющей машину нужно прикладывать к огра-

ничителю отдачи [7-1], который зажимается на

направляющей (см. рис. 7; если инструмент не

используется, ограничитель отдачи можн

– Машину всегда нужно держать двумя руками

и медленно опускать вниз.

Порядок действий:

Установите машину на обра-

батываемую деталь и приложите к упору (огра-

ничителю отдачи), включите машину, медленно

опустите на установленную глубину резания и

продвиньте в направлении пиления.

Метки [6-2] при максимальной глубине резания

и использовании направляющей показывают

крайнюю переднюю и крайнюю заднюю точки

реза пильного диска (Ø 210 мм).

5.4

Пиление алюминия

При работе с алюминием из соображе-

ний безопасности необходимо соблю-

дать следующие меры:

– Подключите выключатель защиты от превы-

шения тока (FI-, PRCD-).

– Подключите машинку к подходящему пылеу-

даляющему аппарату.

– Регулярно очищайте машинку от осевшей на

корпусе двигателя пыли.

Работайте в защитных очках.

- Алюминий можно пилить только с помощью

предусмотренных фирмой Festool специальных

пильных дисков.

При пилении плит необходимо смазывать диск

керосином, тонкостенные профили (до 3 мм)

можно обрабатывать без смазки.

6 Оснастка

Коды заказа описываемых далее принадлежно-

стей приведены в каталоге Festool и в Интернет

по адресу „www.festool.com“.

6.1

Параллельный упор, расширение стола

Для расширения отрезания до 180 мм можно

использовать параллельный упор.

Параллельный упор также можно использовать

в качестве расширения стола.

6.2

Направляющая система

Направляющие различной длины обеспечивают

точное, чистое резание и одновременно защи-

щают поверхность обрабатываемой детали от

повреждений. В комбинации с разнообразными

принадлежностями с помощью направляющих

систем можно выполнять точное резание под

углом, косые пропилы и пригоночные работы.

Возможность крепления с помощью зажимов

обеспечивает прочную фиксацию и надежную

работу [6-4].

Зазор стола пилы на направляющих позволяет

выполнять регулировку с помощью обеих уста-

новочных колодок [1-3].

Направляющие имеют защиту от стружки [1-4],

которая перед первым использованием должна

быть вырезана под размер:

– Установите число оборотов машины на 6,

– установите машину на задний конец направ-

ляющей,

– включите машину, опустите до установленной

глубины резания, пропилите защиту от стружки

по всей длине, не снимая.

Теперь кромка защиты от стружки точно соот-

ветствует кромке реза.

6.3

Многофункциональный стол

Многофункциональный стол MFT/3 обеспе-

чивает простое крепление заготовок, а также

надёжную и точную обработку больших и ма-

леньких заготовок в комбинации с системой

шин-направляющих.

Благодаря его разнообразным возможностям ис-

пользования работы выполняются эффективно

и эргономично.

6.4

Пильные диски, прочие принадлеж-

ности

Для быстрой и чистой обработки различных

материалов фирма Festool предлагает пильные

диски, предназначенные специально для Ваше-

го инструмента.

Коды заказа для дисков, а также дополнитель-

ные принадлежности, которые обеспечат Вам

разнообразное и эффективное использование

ручной циркулярной пилы, Вы найдете в ката-

логе Festool или в Интернет по адресу „www.

festool.com“.

Обслуживание

Перед началом любых работ на машин-

ке всегда вынимайте штепсель из розет-

ки.

Все работы по обслуживанию и ремонту,

которые требует открывания корпуса

двигателя, могут производиться только

авторизованной мастерской сервисной

службы.

Для обеспечения циркуляции воздуха отверстия

для охлаждения в корпусе двигателя всегда

должны быть открытыми и чистыми.

Машинка оснащена самоотключающимися

угольными щетками. При их износе происходит

автоматическое выключение тока и машинка

останавливается.

Сервисное обслуживание и ремонт

только через фирму- изготовителя

или в наших сервисных мастерских:

адрес ближайшей мастерской см.

на:

www.festool.com/Service

EKAT

Используйте только оригинальные

запасные части Festool! № для

заказа на:

www.festool.com/Service

Утилизация

Не выбрасывайте электроинструменты вместе с

бытовыми отходами! Обеспечьте безопасную для

окружающей среды утилизацию инструмента,

оснастки и упаковки. Соблюдайте действующие

национальные инструкции.

Только для ЕС

: согласно Европейской директиве

2002/96/EG отслужившие свой срок электроин-

струменты должны утилизироваться отдельно и

направляться на экологичную утилизацию.

Информация по директиве REACh:

www.festool.com/reach

Technické údaje

TS 75 EBQ/ TS 75 EQ

Výkon 1600

(Verze 110 V

13 A)

Otáčky (volnoběh)

1350 – 3550 min

-1

Otáčky max.

4400 min

-1

Šikmá poloha

0° - 47°

Hloubka řezu při 0°

0 – 75 mm

Hloubka řezu při 45°

0 – 56 mm

Rozměry kotouče pily

210x2,4x30 mm

Váha stroje

6,2 kg

Třída ochrany

/II

Max. otáčky při vadné elektronice.

Uvedená vyobrazení se nacházejí na začátku ná-

vodu k použití.

Symboly

Varování před všeobecným nebezpečím

Čtěte návod, pokyny!

Nosit ochranu sluchu!

Používejte ochranné brýle.

1 Ustanovené

použití

Nářadí jsou určena pro řezání dřeva, dřevu podob-

ných materiálů, sádrovláknitých a cementovlák-

nitých materiálů, jakož i umělých hmot.

Se speciálními pilovými kotouči, které nabízí

Festool pro řezání hliníku, lze nářadí používat i k

řezání tohoto materiálu.

Smějí se používat pouze pilové kotouče, které vy-

hovují následujícím parametrům: průměr pilového

kotouče 210 mm; šířka řezu 2,4 mm až 2,6 mm;

upínací otvor 30 mm; tloušťka těla kotouče max.

1,8 mm; vhodné pro otáčky až 5000 min-1.

Nenasazujte brusné kotouče.

Elektrické nářadí Festool se smí montovat pouze

na pracovní stůl, který je k tomu ﬁ rmou Festool

určený.

Montáž na jiný pracovní stůl nebo pracovní

stůl vlastní výroby může způsobit, že elektrické

nářadí nebude bezpečné, což může vést k těžkým

úrazům.

Za škody a nehody při nedodržení usta-

noveného použití ručí použivatel!

2 Bezpečnostní

pokyny

2.1

Všeobecné bezpečnostní předpisy

POZOR! Čtěte všechna bezpečnostní upo-

zornění a pokyny.

Zanedbání níže uvede-

ných výstrah a nedodržování příslušných pokynů

mohou způsobit zkrat, požár, event. těžký úraz

elektrickým proudem.

Všechny bezpečnostní pokyny a návody uscho-

vejte, abyste je mohli použít i v budoucnosti.

Ve varovných upozorněních použitý pojem „elek-

tronářadí“ se vztahuje na elektronářadí pro-

vozované na el. síti (se síťovým kabelem) a na

elektronářadí provozované na akumulátoru (bez

síťového kabelu).

2.2

Bezpečnostní pokyny specifické pro

stroj

1) Řezání

NEBEZPEČÍ: Nedávejte ruce do blízkos-

ti pily a na pilový kotouč. Druhou rukou

držte přídavnou rukojeť nebo kryt motoru.

Když držíte okružní pilu oběma rukama, nemů-

že je pilový kotouč poranit.

Nesahejte pod obrobek.

Ochranný kryt Vás

pod obrobkem nemůže před pilovým kotoučem

chránit.

Přizpůsobte hloubku řezu tloušťce obrobku.

Pod obrobkem by mělo být vidět méně než

plnou výšku zubů.

Řezaný obrobek nepřidržujte nikdy rukou

nebo na noze. Upevněte obrobek na stabilní

podložku.

Je důležité obrobek dobře upevnit,

aby se minimalizovalo nebezpečí tělesného

kontaktu, skřípnutí pilového kotouče, nebo

ztráty kontroly.

Když provádíte práce, při nichž by mohl řezný

nástroj narazit na skrytá elektrická vedení

nebo na vlastní přívodní kabel, držte nářadí

jen za izolované části.

Kontakt s elektrickým

vedením pod napětím přivádí toto napětí i na

kovové části nářadí, což by při dotyku způsobilo

úraz elektrickým proudem.

Při podélných řezech použijte vždy doraz, nebo

rovnou vodicí hranu.

Zlepšuje to přesnost řezu

a snižuje možnost skřípnutí pilového kotouče.

Používejte vždy pilové kotouče správné veli-

kosti a hodící se k tvaru upínací příruby (koso-

čtvercový nebo kruhový).

Pilové kotouče, které

se nehodí do upínání pily, nemají vystředěný

chod a vedou ke ztrátě kontroly nad pilou.

Nikdy nepoužívejte poškozenou nebo špatnou

upínací přírubu nebo šrouby pilového kotouče.

Upínací příruba a šrouby pilového kotouče byly

Ponorná pila TS 75 EBQ/ TS 75 EQ

speciálně zkonstruovány pro Vaši pilu, aby za-

jistily optimální výkon a bezpečnost provozu.

Používejte vhodné osobní

ochranné pomůcky:

ochranu

sluchu, ochranné brýle a pra-

chovou masku při činnostech,

kdy dochází ke vzniku prachu a

pracovní rukavice při opracová-

vání hrubých materiálů nebo při

výměně nástroje.

Příčiny zpětného rázu a příslušné bez-

pečnostní pokyny

- zpětný náraz je neočekávaná reakce prohnutého,

svíraného nebo špatně vyrovnaného pilového

kotouče, která vede k tomu, že se pila může ne-

kontrolovaně vysmeknout z obrobku a pohybovat

se směrem k pracovníkovi;

- když se pilový kotouč prohne nebo když uvízne

v svírajícím se řezu, zablokuje se, a síla motoru

vymrští nářadí nazpět, směrem k pracovníkovi;

- když se pilový kotouč v řezu zkroutí nebo špat-

ně vyrovná, mohou zuby v zadní části pilového

kotouče zabrat do povrchu obrobku, přičemž je

pilový kotouč z řezu vymrštěn nazpět ve směru

pracovníka.

Zpětný náraz vzniká v důsledku špatného nebo

nesprávného použití pily. Lze mu zabránit dále po-

psanými vhodnými bezpečnostními opatřeními.

Držte pilu pevně oběma rukama a mějte paže

v takové poloze, aby udržely sílu zpětného ná-

razu. Držte se vždy stranou pilového kotouče,

dbejte toho, abyste s ním nikdy neměli tělo v

jedné čáře.

Při zpětném nárazu může okružní

pila vyskočit směrem dozadu, přesto může pra-

covník sílu zpětného nárazu zvládnout, učiní-li

se vhodná opatření.

Dojde-li k sevření pilového kotouče nebo

přeruší-li se řezání z jiného důvodu, pusťte

spínač ZAP/VYP a držte pilu klidně v materi-

álu, dokud se pilový kotouč zcela nezastaví.

Nikdy se nesnažte vyprostit pilu z obrobku,

nebo ji vytahovat nazpátek, dokud se pilový

kotouč pohybuje - mohlo by dojít k zpětnému

nárazu.

Zjistěte, proč dochází ke svírání pilové-

ho kotouče, a vhodnými opatřeními odstraňte

příčinu.

Když chcete pilu, která vězí v obrobku, znovu

nastartovat, vycentrujte pilový kotouč v řezu

a přesvědčte se dřív, že pilové zuby nejsou

zachyceny v obrobku.

Je-li pilový kotouč skříp-

nut, může se pila při novém startu z obrobku

vysmeknout a způsobit zpětný náraz.

Velké desky podepřete, aby se snížilo riziko

zpětného nárazu způsobeného skřípnutím pi-

lového kotouče.

Velké desky se mohou vlastní

hmotností prohnout. Desky musí být podepřeny

na obou stranách, jak v blízkosti řezu, tak na

okraji.

Nepoužívejte tupé nebo poškozené pilové

kotouče.

Pilové kotouče s tupými nebo špat-

ně rozvedenými zuby působí v úzkých řezech

větším třením, dochází k jejich skřípnutí a ke

zpětnému nárazu.

Než začnete řezat, pevně utáhněte nastavení

hloubky řezu a úhlu řezu.

Kdyby se při řezání

tato nastavení změnila, mohlo by dojít ke skříp-

nutí pilového kotouče a k zpětnému nárazu.

Buď te zvlášť opatrní při „řezu zanořením“ do

skryté oblasti, např. do stávající zdi.

Zanořený

pilový kotouč se může při řezání zablokovat o

skryté objekty a způsobit zpětný náraz.

Funkce ochranného krytu

Před každým použitím zkontrolujte, zda se

ochranný kryt správně uzavírá. Pilu nepouží-

vejte, pokud ochranný kryt není volně pohybli-

vý a nezavírá se okamžitě. Ochranný kryt nikdy

nezajišťujte ani neuvazujte v otevřené poloze;

pilový kotouč by tak nebyl chráněný. Pokud

by pila neúmyslně spadla na zem, ochranný

kryt se může zdeformovat.

Zajistěte, aby se

ochranný kryt volně pohyboval a při jakýchkoli

úhlech a hloubkách řezu se nedotýkal pilového

kotouče ani ostatních dílů.

Zkontrolujte stav a funkci pružiny pro ochran-

ný kryt. S použitím nářadí vyčkejte, dokud

ochranný kryt a pružina nefungují bezchybně.

Poškozené díly, lepivé usazeniny nebo shluky

třísek brání ochrannému krytu ve správné

funkci.

Při „řezu zanořením“, který není pravoúhlý,

zajistěte základní desku pily proti posunutí

do strany.

Posunutí do strany může vést ke

skřípnutí pilového kotouče a tím ke zpětnému

nárazu.

Neodkládejte pilu na pracovní plochu nebo

na zem, pokud ochranný kryt nechrání pilový

kotouč.

Nechráněný, dobíhající pilový kotouč

pohybuje pilou proti směru řezu a řeže vše, co

mu přijde do cesty. Nezapomínejte nikdy na

doběh pily.

Funkce rozvíracího klínu

Používejte pilový kotouč vhodný pro rozvírací

klín.

Aby rozvírací klín fungoval, musí být tělo

pilového kotouče tenčí než rozvírací klín a šířka

zubů musí být větší než tloušťka rozvíracího

klínu.

Kalibrujte rozvírací klín podle Návodu k po-

užití.

Nesprávná tloušťka, poloha a vyrovnání

mohou způsobit, že rozvírací klín účinně neza-

brání zpětnému nárazu.

Používejte rozvírací klín vždy, i u „řezů zano-

řením“.

Rozvírací klín se při zanoření zatlačí

vzhůru, a při předsunutí okružní pily po jejím

vynoření samočinně vypruží do řezu.

Aby byl rozvírací klín účinný, musí být zaveden

ve spáře řezu.

U krátkých řezů není rozvírací

klín účinný a nezabraňuje zpětnému nárazu.

Nepoužívejte pilu s ohnutým rozvíracím

klínem.

Již i nepatrný odpor může uzavírání

ochranného krytu zpomalit.

2.3

Hodnoty hluku

Hodnoty zjištěné dle EN 60745 jsou typicky:

Akustická hladina

95 dB(A)

Hladina akustického tlaku

106 dB(A)

Přídavná hodnota nespolehlivosti měření

K = 3 dB

Noste chrániče sluchu!

Celkové hodnoty vibrací (součet vektorů ve třech

směrech) zjištěné podle EN 60745:

Hodnota vibrací (3 osy)

Řezání dřeva

< 2,5 m/s

Řezání kovu

< 2,5 m/s

Nepřesnost

K = 1,5 m/s

Uvedené emitované hodnoty (vibrace, hlučnost)

– slouží k porovnání nářadí,

– jsou vhodné také pro předběžné posouzení

zatížení vibracemi a hlukem při použití nářadí,

– vztahují se k hlavním druhům použití elektric-

kého nářadí.

Ke zvýšení může dojít při jiném použití, s jinými

nástroji nebo při nedostatečné údržbě. Vezměte

v úvahu čas, kdy nářadí běží na volnoběh a kdy

je vypnuté!

Elektrické připojení a uvedení do provozu

Sítové napětí musí souhlasit s údaji na

výkonovém štítku.

Před zapojením do sítě nebo vytažením

ze sítě strojek vždy vypněte!

Připojení a odpojení přípojného vedení viz obr. 2.

Spínač [1-7] slouží jako vypínač (Při stisknutí =

ZAPNUTO, při povolení = VYPNUTO). Spínač lze

aktivovat teprve tehdy, když je blokování spínání

[1-8] posunuto vzhůru.

Odblokováním spínání se současně odblokuje i

ponořovací ústrojí a okružní pila může být proti

síle pružiny stlačena dolů. Přitom se pilový kotouč

vynoří z ochranného krytu.

Při pozvednutí nářadí se toto odpruží zpět do

výchozí polohy.

Nářadí veďte proti obrobku, jen pokud je

zapnuto.

Před každým použitím zkontrolujte funk-

ci montážního zařízení a nářadí používej-

te pouze tehdy, pokud toto zařízení řádně

funguje.

Nastavení na pile

Před jakoukoliv manipulací s přístrojem

vytáhněte síťovou zástrčku ze zásuvky.

4.1 Elektronika

Elektronické řízení TS 75 EBQ/ TS 75 EQ

umožňuje:

Pomalý rozběh

Elektronicky regulovaný rozběh zajišťuje klidný

rozběh přístroje.

Regulace otáček

Otáčky lze plynule nastavit kolečkem [1-5] v roz-

sahu mezi 2000 a 5200 min

-1

. Tím můžete vhodně

přizpůsobit rychlost řezu použitému materiálu

(viz tabulka 1).

Konstantní otáčky

Předvolené otáčky motoru jsou elektronicky udr-

žovány na konstantní hodnotě. Tím je i při zatížení

dosaženo rovnoměrné rychlosti řezu.

Teplotní pojistka

Pro ochranu před přehřátím (spálením motoru)

je vestavěna elektronická teplotní pojistka. Před

dosažením kritické teploty vypne elektronika

motor. Po ochlazení, v rozmezí asi 3 až 5 minut, je

přístroj opět připraven k použití a plně zatížitelný.

Doba ochlazení se výrazně zkrátí, pokud přístroj

poběží na volnoběžné otáčky.

Omezení proudu

Omezovač proudu omezuje proudový odběr při

přetížení. To může vést ke snížení otáček moto-

ru. Po odlehčení motor hned zase naběhne do

původních otáček.

Brzda (TS 75 EBQ)

Po vypnutí se pilový kotouč během 1,5 – 2 sekund

zabrzdí.

4.2

Hloubka řezu

Hloubku řezu lze nastavit od 0 – 75 mm:

– Stlačte doraz hloubky řezu [3-3] a posuňte ho na

žádanou hloubku (hodnoty, které udává stupnice

[3-1], platí pro polohu řezu 0° bez vodicí lišty).

– Uvolněte doraz hloubky řezu (doraz hloubky řezu

má západky po 1mm krocích).

Okružní pilu lze nyní stlačit dolů až po nastavenou

hloubku řezu.

Do otvoru [3-2] dorazu hloubky řezu lze zašrou-

bovat stavěcí závitový kolík (M4x8 až M4x12). Pře-

stavením stavěcího závitového kolíku lze hloubku

řezu nastavit ještě přesněji (± 0,1 mm).

4.3

Úhel řezu

Okružní pilu lze natočit pod úhlem 0° až 47°:

– Povolte otočné knoﬂ íky [3-4, 3-6],

– Natočte okružní pilu na požadovaný úhel řezu

[3-5],

– Otočné knoﬂ íky znovu pevně utáhněte.

Upozornění:

obě koncové polohy jsou z výroby

nastaveny na 0° a 45°. Otáčením obou stavěcích

závitových kolíků [3-7] proti směru hodinových

ručiček lze koncovou polohu 45° zvětšit až na

maximálně 47°.

4.4

Výměna pilového kotouče

– Před výměnou pilového kotouče nastavte nářadí

do polohy 0°.

– Páčku [4-2] překlopte až na doraz,

– Blokování spuštění [4-1] posuňte vzhůru a stlač-

te okružní pilu dolů až na doraz,

– Klíčem s vnitřním šestihranem [4-3] vyšroubujte

šroub [4-4],

– Vyjměte pilový kotouč,

– Očistěte příruby [4-8, 4-10],

Nasaďte nový pilový kotouč. Pozor: Smy-

sl otáčení pilového kotouče [4-9] a nářadí

[4-7] musí souhlasit!

– Vnější přírubu [4-10] nastavte tak, že unášecí

čepy zapadnou do drážek na vnitřní přírubě [4-

8],

– Šroub [4-4] pevně utáhněte,

– Páčku [4-2] překlopte zpět.

4.5

Nastavení rozvíracího klínu

– Páčku [4-2] překlopte až na doraz,

– Blokování spuštění [4-1] posuňte vzhůru a stlač-

te okružní pilu dolů až na doraz,

– Klíčem s vnitřním šestihranem [4-3] vyšroubujte

šroub [4-6],

– Rozvírací klín nastavte podle obr. 4,

– Šroub [4-6] pevně utáhněte,

– Páčku [4-2] překlopte zpět.

4.6 Odsávání

Nářadí by mělo být trvale připojeno k

odsávacímu zařízení.

Na otočné odsávací hrdlo [6-1] lze připojit vysa-

vač Festool s odsávací hadicí o průměru 36 mm

nebo 27 mm (doporučuje se 36 mm vzhledem k

menšímu nebezpečí ucpání).

4.7

Montáž chrániče proti otřesům

Chránič proti otřesům (příslušenství) výrazně

zlepšuje u polohy řezu 0° kvalitu horní hrany řezu

řezaného obrobku.

– Chránič proti otřesům [5-1] nastrčte na ochran-

ný kryt,

– Nářadí nasaďte na obrobek, popř. na vodicí lištu.

– Chránič proti otřesům stlačte dolů, až dolehne

na obrobek, a otočným knoﬂ íkem [5-2] utáhněte.

– Chránič proti otřesům nařízněte (nářadí nastave-

no na maximální hloubku řezu a stupeň otáček 6)

Práce s nářadím

Obrobek upevněte vždy tak, aby se při

opracovávání nemohl pohybovat.

Nářadí držte vždy oběma rukama za pří-

slušná držadla [1-1, 1-6].

Nářadí posunujte vždy dopředu [1-2];

nikdy jej neposouvejte zpátky k sobě.

Přizpůsobenou rychlostí posuvu zabraň-

te přehřívání ostří pilového kotouče a při

řezání plastu jeho tavení.

5.1

Řezání podle rysky

Ukazatel řezu [6-3] ukazuje při poloze řezu 0° a

45° (bez vodicí lišty) průběh řezu.

5.2

Odřezávání (dělení materiálu)

Nářadí nasaďte přední částí základové vodicí desky

pily na obrobek, zapněte jej, stlačte na nastavenou

hloubku řezu a posunujte ve směru řezu.

5.3

Řezání výřezů (ponorné řezy)

Aby se zamezilo zpětným nárazům při ponorných

řezech, je bezpodmínečně nutné dbát následují-

cích pokynů:

– Zadní hranu základové vodicí desky pily vždy

opřete o pevnou zarážku. Při práci s vodicí liš-

tou se nářadí přiloží na doraz proti zpětnému

nárazu [7-1], který je na vodicí liště připevněn

(viz obrázek 7; nepoužívá-li se, může být doraz

proti zpětnému nárazu upevněn na vodicí desce

[7-2] nářadí).

– Nářadí vždy bezpečně držte oběma rukama a

jen pomalu ponořujte.

Postup:

Nářadí nasaďte na obrobek a přiložte

na zarážku (zarážku zpětného rázu), zapněte jej,

pomalu stlačujte na nastavenou hloubku řezu a

posunujte ve směru řezu.

Značky [6-2] ukazují při maximální hloubce řezu a

při použití vodicí lišty mezní body zářezu pilového

kotouče (Ø 210 mm) vpředu i vzadu.

5.4

Řezání hliníku

Při opracování hliníku je z bezpečnostních

důvodů nutné dodržovat následující opat-

ření:

– Zapojte nářadí přes proudový chránič (FI,

PRCD).

– K nářadí připojte vhodný vysavač.

– Pravidelně čistěte usazeniny prachu v krytu

motoru.

Používejte ochranné brýle.

– Hliník smí být řezán jen pomocí k tomu určených

speciálních pilových kotoučů Festool.

Při řezání desek je nutné mazání petrolejem,

tenkostěnné proﬁ ly (do 3 mm) lze opracovávat

bez mazání.

Příslušenství

Objednací čísla níže popsaného příslušenství vy-

hledejte, prosím, ve svém katalogu Festool nebo

na internetu pod “www.festool.com”.

6.1

Paralelní doraz, rozšíření stolu

Paralelní doraz lze použít do šířky odřezku

180 mm.

Tento paralelní doraz lze použít i jako rozšíření

stolu.

6.2

Vodicí systém

Vodicí lišty různých délek umožňují přesné, čisté

řezy a současně chrání horní plochu obrobku před

poškozením. Ve spojení s četným příslušenstvím

umožňuje vodicí systém FS provádět přesné úh-

lové i pokosové řezy a lícování. Možnost upevnění

mezi svěrky [6-4] zajišťuje pevné držení a bez-

pečnou práci.

Bocní vuli vedení základové vodicí desky pily na

vodicích lištách lze nastavit obema serizovacími

celistmi [1-3], které ji vymezují.

Vodicí lišty mají chránič proti otřesům [1-4],

který je třeba před prvním použitím přiříznout

na míru:

– Nastavte otáčky nářadí na stupeň 6,

– Nasaďte nářadí k zadnímu konci vodicí lišty,

– Nářadí zapněte, stlačte na nastavenou hloubku

řezu a chránič proti otřesům bez odkladu po celé

délce přiřízněte.

Nyní hrana chrániče proti otřesům přesně od-

povídá hraně řezu.

6.3

Multifunkční stůl

Multifunkční stůl MFT/3 umožňuje jednoduché

upínání obrobků a ve spojení s vodicím systémem

bezpečné a přesné obrábění velkých i malých ob-

robků. Svým mnohostrannými možnostmi použití

umožňuje hospodárnou a ergonomickou práci.

6.4

Pilové kotouče, zvláštní příslušenství

Pro rychlé a čisté opracování rozličných materiálů

nabízí Festool pilové kotouče vyladěné speciálně

na své nářadí.

Objednací čísla zde uvedeného i dalšího příslušen-

ství, které Vám umožní mnohostranné a efektivní

používání Vaší ruční okružní pily Festool, vyhle-

dejte v katalogu Festool, nebo na internetu pod

“www.festool.com”.

Údržba a péče

Před jakoukoliv manipulací s přístrojem

vytáhněte síťovou zástrčku ze zásuvky.

Veškerou údržbu a opravy které vyžadu-

jí otevření krytu motoru smí provádět

pouze autorizovaný zákaznický servis.

Pro zajištění cirkulace vzduchu musí být chladicí

otvory udržovány stále volné a čisté.

Přístroj je vybaven speciálními samovypínacími

uhlíky. Jsou-li opotřebené, automaticky se přeruší

napájení a přístroj se zastaví.

Servis a opravy

smí provádět pouze

výrobce nebo servisní dílny: nejbližší

adresu najdete na:

www.festool.com/Service

EKAT

Používejte jen originální náhradní

díly Festool! Obj. č. na:

www.festool.com/Service

Likvidace

Nevyhazujte elektrická nářadí do domovního

odpadu! Nechte ekologicky zlikvidovat nářadí,

příslušenství a obaly! Dodržujte přitom platné

národní předpisy.

Pouze EU

: Podle evropské směrnice 2002/96/ES

musí být stará elektrická zařízení tříděna a předána

k ekologické likvidaci.

Informace k REACh:

www.festool.com/reach

Dane techniczne

TS 75 EBQ/ TS 75 EQ

Moc 1600

(Wersja 110 V

13 A)

Prędkość obrotowa (bieg jałowy)

1350 - 3550 min

-1

Prędkość obrotowa maks.

4400 min

-1

Nastawianie skosu

0° - 47°

Głębokość cięcia przy 0°

0 – 75 mm

Głębokość cięcia przy 45°

0 – 56 mm

Wymiar tarczy piły

210x2,4x30 mm

Ciężar maszyny

6,2 kg

Klasa ochronna

/II

Maks. osiągana prędkość obrotowa przy braku

sterowania elektronicznego

Podane rysunki znajdują się w załączniku instruk-

cji obsługi.

Symbole

Ostrzeżenie przed ogólnym zagrożeniem

Instrukcja, przeczytać zalecenia!

Stosować osobiste środki ochrony słuchu!

Nosić okulary ochronne.

Zastosowanie zgodne z przeznacze-

niem

Maszyny te przeznaczone są do cięcia drewna,

materiałów drewnopodobnych, materiałów pil-

śniowych wiązanych gipsem i cementem, jak

również tworzyw sztucznych.

Oferowane przez ﬁ rmę Festool specjalne piły

tarczowe do aluminium umożliwiają stosowanie

tych maszyn również do cięcia aluminium.

Wolno stosować wyłącznie piły tarczowe o nastę-

pujących parametrach: średnica tarczy piły 210

mm; szerokość cięcia 2,4 mm do 2,6 mm; otwór

mocujący 30 mm; całkowita szerokość piły maks.

1,8 mm; przeznaczone do prędkości obrotowych

do 5000 min-1.

Nie wolno stosować żadnych krążków ściernych.

Elektronarzędzia ﬁ rmy Festool mogą być insta-

lowane tylko na stołach roboczych, które zostały

przewidziane do tego celu przez ﬁ rmę Festool.

Montaż na innym lub samodzielnie wykonanym

stole może spowodować niestabilność elektrona-

rzędzia i doprowadzić do ciężkich wypadków.

Za szkody i wypadki spowodowane uży-

ciem niezgodnym z przeznaczeniem

odpowiedzialność ponosi użytkownik.

Zalecenia odnośnie bezpieczeństwa

pracy

2.1

Ogólne zalecenia bezpieczeństwa

UWAGA! Należy przeczytać wszystkie

zalecenia bezpieczeństwa i instrukcje.

Nieprze-

strzeganie następujących ostrzeżeń i instrukcji

może stać się przyczyną porażenia prądem elek-

trycznym, pożaru i/lub ciężkiego obrażenia ciała.

Wszystkie zalecenia odnośnie bezpieczeństwa

pracy i instrukcje należy zachować do wykorzy-

stania w przyszłości.

Użyte w poniższym tekście pojęcie „elektrona-

rzędzie“ odnosi się do elektronarzędzi zasilanych

energią elektryczną z sieci (z przewodem zasila-

jącym) i do elektronarzędzi zasilanych akumula-

torami (bez przewodu zasilającego).

2.2

Zalecenia bezpieczeństwa właściwe dla

urządzenia

Cięcie pilarką

NIEBEZPIECZEŃSTWO: Ręce należy

utrzymywać z dala od strefy cięcia i piły tar-

czowej. Drugą ręką należy trzymać za uchwyt

dodatkowy lub obudowę silnika.

Jeśli pilarka

tarczowa trzymana jest obiema rękami nie

obawy, że zostaną one zranione piłą tarczo-

wą.

Nie wolno wkładać rąk pod cięty element.

Pod

ciętym elementem osłona nie chroni przed piłą

tarczową.

Dopasować głębokość cięcia do grubości

ciętego elementu.

Piła tarczowa nie może

wystawać pod ciętym elementem więcej niż na

wysokość zęba.

Ciętego elementu w żadnym wypadku nie

wolno trzymać rękami lub na kolanie. Cięty

element należy bezpiecznie mocować na

stabilnym podłożu.

Ważne jest dobre przy-

mocowanie ciętego elementu, aby zminimali-

zować niebezpieczeństwo kontaktu z ciałem,

zaciskami piły tarczowej lub utraty kontroli nad

urządzeniem.

W przypadku wykonywania prac, przy których

narzędzie tnące może przeciąć niewidoczne

przewody zasilające lub własny przewód

zasilający, urządzenie należy trzymać wy-

łącznie za izolowane powierzchnie uchwytu.

Zetknięcie z przewodem znajdującym się pod

napięciem powoduje, iż również metalowe czę-

ści urządzenia przewodzą prąd co prowadzi do

porażenia prądem elektrycznym.

Przy wykonywaniu cięć podłużnych należy

Zagłębiarka TS 75 EBQ/ TS 75 EQ

zawsze stosować prowadnicę lub prostą kra-

wędź prowadzącą.

Wpływa to na zwiększenie

dokładności cięcia i zmniejsza możliwość za-

kleszczenia piły tarczowej.

Należy zawsze stosować piły tarczowe o

prawidłowej wielkości i pasujące do kształtu

kołnierza mocującego (rombowe lub okrągłe).

Piły tarczowe, które nie pasują do elementów

mocujących pilarki, charakteryzują się niedo-

kładnością ruchu obrotowego (bicie) i prowadzą

do utraty kontroli na urządzeniem.

W żadnym wypadku nie wolno stosować

uszkodzonych lub nieprawidłowych kołnierzy

lub śrub mocujących piłę tarczową.

Kołnierze

i śruby mocujące piłę tarczową zostały specjal-

nie skonstruowane dla danej pilarki, w celu

zapewnienia optymalnej mocy i bezpieczeństwa

eksploatacji.

Należy stosować odpowiednie

osobiste wyposażenie zabezpie-

czające:

ochronę słuchu, okulary

ochronne, maskę przeciwpyłową

przy pracach związanych z pyle-

niem, rękawice ochronne przy

pracach z materiałami szorstkimi

oraz przy wymianie narzędzia.

2) Cięcie

pilarką

- Odbicie jest to nieoczekiwana reakcja zahaczo-

nej, zakleszczonej lub nieprawidłowo ustawionej

piły tarczowej, która prowadzi do tego, że pilarka

może w sposób niekontrolowany wyskoczyć cię-

tego materiału w kierunku osoby wykonującej

cięcie;

- Jeśli piła tarczowa zostanie zahaczona lub zaci-

śnięta w zamykającej się szczelinie, następuje jej

blokada, a moc silnika powoduje odbicie urzą-

dzenia w kierunku osoby wykonującej cięcie;

- Jeśli piła tarczowa jest przekręcona w stosunku

do kierunku cięcia lub nieprawidłowo ustawiona,

zęby znajdujące się w tylnej streﬁ e piły tarczowej

mogą zahaczać o powierzchnię ciętego elemen-

tu, co powoduje wyskoczenie piły tarczowej ze

szczeliny cięcia

Odbicie jest skutkiem nieprawidłowego lub błęd-

nego użycia pilarki. Można go uniknąć stosując

odpowiednie, niżej opisane, środki ostrożności.

Pilarkę należy trzymać obiema rękami usta-

wiając ramiona w pozycji umożliwiającej

odparcie siły występujących przy odbiciu.

Należy zawsze stać z boku w stosunku do

piły tarczowej, w żadnym wypadku nie wolno

ustawiać urządzenia w jednej linii ze swoim

ciałem.

Przy odbiciu pilarka tarczowa może

odskoczyć do tyłu, jednakże osoba wykonująca

cięcie może opanować siły odbicia, stosując

odpowiednie środki ostrożności.

W przypadku zakleszczenia piły tarczowej lub

przerwania cięcia z innego powodu, należy

zwolnić włącznik/wyłącznik i przytrzymać

pilarkę w ciętym materiale, do momentu aż

piła tarczowa zostanie całkowicie zatrzymana.

W żadnym wypadku nie wolno usuwać pilarki

z ciętego materiału lub ciągnąć jej do tyłu,

dopóki piła tarczowa porusza się lub zachodzi

możliwość wystąpienia odbicia.

Ustalić przy-

czynę zakleszczania piły tarczowej i usunąć ją

za pomocą odpowiednich środków.

W przypadku chęci ponownego uruchomienia

pilarki, której piła tarczowa znajduje się w

ciętym elemencie, należy wyśrodkować piłę

tarczową w szczelinie cięcia i sprawdzić, czy

zęby piły nie są zahaczone w ciętym elemen-

cie.

Ponowne uruchomienie zakleszczonej piły

tarczowej może spowodować jej wyskoczenie z

ciętego elementu lub odbicie.

Duże płyty należy podpierać w celu zmniejsze-

nia zagrożenia odbiciem poprzez zakleszcza-

nie piły tarczowej.

Duże płyty mogą wyginać się

pod własnym ciężarem. Płyty trzeba podpierać

po obu stronach, zarówno w pobliżu piły tarczo-

wej, jak również przy krawędziach.

Nie wolno stosować żadnych tępych lub uszko-

dzonych pił tarczowych.

Piły tarczowe z tępymi

lub nieprawidłowo ustawionymi zębami na

skutek zbyt wąskiej szczeliny cięcia powodują

zwiększone tarcie, zakleszczenie piły tarczowej

i odbicie.

Przed przystąpieniem do cięcia należy dokrę-

cić śruby regulacji głębokości i kąta cięcia.

przypadku zmiany tych ustawień w trakcie cię-

cia, może dojść do zakleszczenia piły tarczowej

i odbicia.

Szczególną ostrożność należy zachować przy

wykonywaniu „cięcia zagłębionego“ w ukrytej

streﬁ e, np. w istniejącej ścianie.

Zagłębiana

w materiale piła tarczowa może zostać za-

blokowana przez ukryte obiekty, co powoduje

odbicie.

Funkcja osłony

Przed każdym użyciem należy sprawdzać,

czy osłona zamyka się prawidłowo. Pilarki

nie wolno używać, jeśli osłona ma opory

ruchu i nie zamyka się natychmiast. W żad-

nym wypadku osłony nie wolno zaciskać ani

podwiązywać; w ten sposób piła tarczowa nie

byłaby chroniona. Jeśli pilarka przypadkowo

upadnie, osłona może ulec wygięciu.

W takim

przypadku należy sprawdzić, czy osłona poru-

sza się bez oporów i czy przy wszystkich kątach

i głębokościach cięcia piła tarczowa nie dotyka

innych elementów.

Sprawdzić stan i funkcjonowanie sprężyn

osłony. Jeśli osłona i sprężyny nie pracują

prawidłowo przed kolejnym użyciem należy

zlecić naprawę urządzenia.

Uszkodzone ele-

menty, klejące się złogi lub skupiska wiórów

powodują opóźnienie pracy osłony.

Przy „cięciu zagłębionym”, które nie jest

wykonywane pod kątem prostym, należy za-

bezpieczać płytę podstawową pilarki przed

przesunięciem bocznym.

Boczne przesunięcie

może spowodować zakleszczenie piły tarczo-

wej, a tym samym jej odbicie.

Jeśli osłona nie zakrywa piły tarczowej, pilar-

ki nie wolno odkładać na stół warsztatowy, ani

na podłogę.

Nieosłonięta piła tarczowa, która

jeszcze się nie zatrzymała, porusza pilarkę w

kierunku przeciwnym do kierunku cięcia i tnie

wszystko co znajduje się na jej drodze. Należy

zwracać uwagę na czas opóźnienia zatrzymania

pilarki.

Funkcja klina rozdzielnika

Należy stosować piłę tarczową pasującą do

klina rozdzielnika.

Aby klin rozdzielnik działał,

tarcza podstawowa piły tarczowej musi być

cieńsza niż klin rozdzielnik, a szerokość zębów

musi być większa niż grubość klina rozdzielni-

ka.

Ustawić klin rozdzielnik w sposób opisany w

instrukcji eksploatacji.

Nieprawidłowa gru-

bość, pozycja i ustawienie mogą być przyczyną

tego, że klin rozdzielnik nie zapobiegnie sku-

tecznie odbiciu.

Klin rozdzielnik należy stosować zawsze,

oprócz „cięć zagłębionych“. Po wykonaniu

cięcia zagłębionego należy ponownie zamon-

tować klin rozdzielnik.

Klin rozdzielnik prze-

szkadza przy wykonywaniu cięć zagłębionych

i może być przyczyną odbicia.

Klin rozdzielnik należy stosować zawsze,

również przy „cięciach zagłębionych“.

Przy za-

głębieniu w materiał klin rozdzielnik dociskany

jest do góry, a po zagłębieniu, przy przesuwa-

niu pilarki do przodu, wchodzi samoczynnie w

szczelinę cięcia.

Aby klin rozdzielnik mógł działać, musi znaj-

dować się w szczelinie cięcia.

W przypadku

wykonywania krótkich cięć klin rozdzielnik nie

zapobiega odbiciu.

Pilarki nie wolno używać z wygiętym klinem

rozdzielnikiem.

Nawet małe zakłócenie może

opóźnić zamykanie osłony.

2.3

Parametry emisji

Wartości określone na podstawie normy EN 60745

wynoszą w typowym przypadku:

Poziom ciśnienia akustycznego

95 dB(A)

Poziom mocy akustycznej

106 dB(A)

Dodatek spowodowany niepewnością pomiaru

K = 3 dB

Należy nosić ochronę słuchu!

Wartość całkowita wibracji (suma wektorowa w

trzech kierunkach) ustalona zgodnie z normą EN

60745:

Wartość emisji wibracji (3-osiowo)

Cięcie drewna

< 2,5 m/s

Cięcie metalu

< 2,5 m/s

Nieoznaczoność

K = 1,5 m/s

Podane wartości emisji (wibracje, szmery)

– służą do porównania narzędzi,

– nadają się one również do tymczasowej oce-

ny obciążenia wibracjami i hałasem podczas

użytkowania.

– odnoszą się do głównych zatosowań tego

elektronarzędzia.

Wartości te mogą być wyższe w przypadku innych

zastosowań, w przypadku pracy z innym osprzę-

tem oraz w przypadku niewłaściwej konserwacji.

Należy uwzględnić czas pracy urządzenia na biegu

jałowym oraz czas unieruchomienia!

Podłączenie do instalacji elektrycznej i

rozruch

Napięcie i częstotliwość źródła prądu

musi zgadzać się z danymi na tabliczce

znamionowej urządzenia.

Przed podłączeniem lub odłączeniem od

przewodu sieciowego maszynę zawsze

wyłączyć!

Podłączanie i odłączanie elektrycznego przewodu

zasilającego patrz rysunek 2.

Włącznik [1-7] służy do załączania i wyłączania

urządzenia (przycićnięcie = zał., zwolnienie = wył.).

Włącznik można włączyć dopiero po przesunięciu

blokady włączania [1-8] do góry.

Równocześnie przesunięcie blokady włączania

powoduje odblokowanie urządzenia do zagłębia-

nia w materiale i agregat tnący może być przesu-

wany w dół, w kierunku przeciwnym do działania

sprężyny. Piła tarczowa wysuwa się przy tym z

osłony.

Uniesienie maszyny powoduje odskoczenie agre-

gatu tnącego z powrotem do pozycji wyjściowej.

Maszynę należy przesuwać w kierunku

obrabianego elementu wyłącznie po włą-

czeniu.

Przed każdym zastosowaniem skontro-

lować działanie przyrządu montażowego

i używać maszyny tylko wtedy, jeśli działa

bez zastrzeżeń.

Ustawienia narzędzia

Przed przystąpieniem do wykonywania

jakichkolwiek prac przy urządzeniu na-

leży zawsze wyciągać wtyczkę z gniazda

zasilającego.

4.1

Układ elektroniczny

Maszyna TS 75 EBQ/ TS 75 EQ posiada

elektroniczny układ pełnofalowy o nastę-

pujących właściwościach:

Łagodny rozruch

Elektronicznie regulowany łagodny rozruch za-

pewnia pozbawiony szarpnięć rozruch urządze-

nia.

Regulacja prędkości obrotowej

Prędkość obrotową można regulować za pomocą

pokrętła nastawczego [1-5] bezstopniowo w za-

kresie od 1350 do 3550 min

-1

. Dzięki temu można

optymalnie dopasować prędkość cięcia do danego

rodzaju materiału (patrz tabela 1).

Stała prędkość obrotowa

Wstępnie wybrana prędkość obrotowa silnika

utrzymywana jest elektronicznie na stałym pozio-

mie. Dzięki temu nawet przy obciążeniu osiągana

jest stała prędkość cięcia.

Zabezpieczenie przed nadmiernym wzrostem

temperatury

W celu zabezpieczenia przed przegrzaniem (prze-

palenie silnika) wbudowany jest elektroniczny

układ kontroli temperatury. Przed osiągnięciem

krytycznej temperatury silnika elektroniczny

układ zabezpieczający wyłącza silnik. Po czasie

stygnięcia wynoszącym ok. 3-5 minut urządzenie

jest ponownie gotowe do pracy i w pełni obciążal-

ne. Jeśli urządzenie pracuje (bieg jałowy) czas

stygnięcia ulega znacznemu skróceniu.

Ogranicznik prądu

Przy maksymalnym przeciążeniu ogranicznik

prądu zapobiega poborowi prądu większego niż

dopuszczalny. Może doprowadzić to do zmniejsze-

nia prędkości obrotowej silnika. Po zmniejszeniu

obciążenia silnik natychmiast zwiększa swoją

prędkość obrotową.

Hamulec (TS 75 EBQ)

Przy wyłączeniu piła tarczowa zostaje elektro-

nicznie wyhamowana w ciągu 1,5 – 2 sekund do

zatrzymania.

4.2

Głębokość cięcia

Głębokość cięcia można ustawiać w zakresie od

0 do 75 mm:

– Nacisnąć ogranicznik głębokości cięcia [3-3] i

przesunąć na wybraną głębokość cięcia (podane

na skali [3-1] wartości dotyczą cięć pod kątem

0°, bez szyny prowadzącej).

– Zwolnić ogranicznik głębokości cięcia (ogranicz-

nik głębokości cięcia wzębia się krokami co 1

mm).

Agregat tnący można teraz docisnąć do ustawionej

głębokości cięcia.

W otwór [3-2] ogranicznika głębokości cięcia moż-

na wkręcić trzpień gwintowany (M4x8 do M4x12).

Przekręcanie trzpienia gwintowanego umożliwia

jeszcze dokładniejsze ustawianie głębokości cię-

cia (± 0,1 mm).

4.3

Kąt cięcia

Agregat tnący można odchylać w zakresie od 0°

do 47°:

– Odkręcić pokrętła [3-4, 3-6],

– Odchylić agregat tnący do wybranego kąta cięcia

[3-5],

– Ponownie dokręcić pokrętła.

Zalecenie

: Obie nastawy krańcowe ustawione są

fabrycznie na 0° i 45°. Poprzez obrót obu trzpieni

gwintowanych [3-7] w kierunku przeciwnym do

ruchu wskazówek zegara można zwiększyć na-

stawę krańcową 45° do maksymalnie 47°.

4.4

Wymiana piły tarczowej

– Przed wymianą brzeszczotu odchylić maszynę

do pozycji 0°.

– Przełożyć dźwignię [4-2] do oporu,

– Przesunąć blokadę włączania [4-1] do góry i

docisnąć agregat tnący w dół, do wzębienia

zapadki,

– Odkręcić śrubę [4-4] za pomocą klucza inbuso-

wego [4-3],

– Wyjąć piłę tarczową,

– Oczyścić kołnierze [4-8, 4-10],

– Założyć nową piłę tarczową.

Uwaga:

Kierunek obrotu piły tarczowej

[4-9] i maszyny [4-7] muszą być jednako-

we!

– Założyć zewnętrzny kołnierz [4-10] w taki spo-

sób, aby czopy zabierające weszły w wycięcia

wewnętrznego kołnierza [4-8].

– Dokręcić śrubę [4-4],

– Przełożyć z powrotem dźwignię [4-2].

4.5

Ustawić klin rozdzielnik

– Przełożyć dźwignię [4-2] do oporu,

– Przesunąć blokadę włączania [4-1] do góry i

docisnąć agregat tnący w dół, do wzębienia

zapadki,

– Odkręcić śrubę [4-6] za pomocą klucza inbuso-

wego [4-3],

– Ustawić klin rozdzielnik zgodnie z ilustracją 4,

– Dokręcić śrubę [4-6],

– Przełożyć z powrotem dźwignię [4-2].

4.6

Odsysanie

Maszynę należy zawsze podłączać do

odkurzacza.

Do obrotowego króćca ssącego [6-1] można pod-

łączyć odkurzacz ﬁ rmy Festool o średnicy węża

ssącego 36 mm lub 27 mm (średnica 36 mm jest

zalecana z uwagi na mniejsze zagrożenie zatka-

niem).

4.7

Montaż zabezpieczenia przeciwodpry-

skowego

Zabezpieczenie przeciwodpryskowe (wyposaże-

nie) wyraźnie polepsza jakość krawędzi cięć gór-

nej powierzchni ciętego elementu, wykonywanych

pod kątem 0°.

– Nasadzić zabezpieczenie przeciwodpryskowe

[5-1] na osłonę,

– Nasadzić maszynę na obrabiany element

względnie na szynę prowadzącą,

– Docisnąć zabezpieczenie przeciwodpryskowe

do dołu, aż będzie przylegało do obrabianego

elementu i przykręcić pokrętłem [5-2].

– Naciąć zabezpieczenie przeciwodpryskowe

(ustawić maszynę na maksymalną głębokość

cięcia i poziom prędkości obrotowej 6)

Praca za pomocą maszyny

Obrabiany element należy mocować za-

wsze w taki sposób, aby nie mógł poru-

szyć się w czasie obróbki.

Maszynę należy trzymać zawsze obiema

rękami za przewidziane do tego celu

uchwyty [1-1, 1-6].

Maszynę należy zawsze przesuwać do

przodu [1-2], w żadnym wypadku nie wol-

no ciągnąć maszyny do tyłu, w kierunku

do siebie.

Dzięki dostosowaniu prędkości posuwu

unikać przegrzania ostrzy piły tarczowej,

a podczas cięcia tworzyw sztucznych

stopienia tworzywa.

5.1

Cięcie na “rysę”

Wskaźnik cięcia [6-3] wskazuje przebieg cięcia

przy cięciach pod kątem 0° i 45° (bez szyny pro-

wadzącej).

5.2

Cięcie odcinkami

Nasadzić maszynę przednią częścią stołu pilar-

skiego na obrabiany element, włączyć maszynę,

docisnąć do ustawionej głębokości cięcia i prze-

sunąć do przodu w kierunku cięcia.

5.3

Wykonywanie wycięć (zanurzanie narzę-

dzia w materiale)

W celu uniknięcia odbić przy zanurzaniu narzędzia

w materiale należy przestrzegać następujących

zaleceń:

– Maszynę należy zawsze przykładać tylną krawę-

dzią stołu pilarskiego do stałej prowadnicy. W

przypadku wykonywania pracy z zastosowaniem

szyny prowadzącej należy przyłożyć maszynę do

blokady obić [7-1], która zaciśnięta jest na szynie

prowadzącej (patrz ilustracja 7; w przypadku,

gdy blokada obić nie jest używana można prze-

chowywać ją przy płycie prowadnicowej [7-2]

maszyny).

– Maszynę trzeba zawsze trzymać pewnie obiema

rękami i bardzo powoli zanurzać w materiał.

Sposób postępowania:

Nasadzić maszynę na

obrabiany element i przyłożyć do prowadnicy (blo-

kada obić), włączyć maszynę, powoli dociskać na

ustawioną głębokość cięcia i przesuwać do przodu

w kierunku cięcia.

Przy maksymalnej gůćbokoúci cićcia i zastoso-

waniu szyny prowadzŕcej znaczniki [6-2] wska-

zujŕ przedni i tylny punkt cićcia piůy tarczowej (Ø

210 mm).

5.4

Cięcie aluminium

Ze względów bezpieczeństwa przy obrób-

ce aluminium należy stosować następu-

jące środki zabezpieczające:

– Zainstalować prądowy wyłącznik ochronny (FI,

PRCD).

– Podłączyć urządzenie do odpowiedniego odku-

rzacza.

– Czyścić urządzenie regularnie ze złogów pyłu w

obudowie silnika.

Nosić okulary ochronne.

- Aluminium może być cięte wyłącznie za pomocą

specjalnych pił tarczowych przewidzianych do

tego celu przez ﬁ rmę Festool.

Przy cięciu płyt należy stosować smarowanie

naftą. Cienkościenne proﬁ le (do 3 mm) mogą być

obrabiane bez smarowania.

6 Wyposazenie

Numery katalogowe niżej opisanego wyposażenia

podane są w katalogu ﬁ rmy Festool lub w inter-

necie pod adresem ”www.festool.com”.

6.1

Prowadnica równoległa, element roz-

szerzający stół

Prowadnicę równoległą można stosować przy

szerokościach przycinania do 180 mm.

Prowadnicę równoległą można również stosować

jako element rozszerzający stół.

6.2

System prowadzący

Dostępne w różnych długościach szyny prowadzące

umożliwiają precyzyjne, czyste cięcia i równocze-

śnie chronią powierzchnię obrabianego elementu

przed uszkodzeniami. W połączeniu z szerokim

zakresem wyposażenia system prowadzący umoż-

liwia wykonywanie dokładnych cięć pod kątem,

cięć ukośnych i pasowań. Możliwość mocowania

za pomocą ścisków śrubowych [6-4] zapewnia

niezawodne mocowanie i bezpieczną pracę.

Luz prowadzenia stolu pilarskiego na szynach

prowadzacych mozna regulowac za pomoca obu

szczek nastawczych [1-3].

Szyny prowadzące posiadają zabezpieczenie

przeciwodpryskowe [1-4], które przed pierw-

szym użyciem należy przyciąć na wymiar:

– Ustawić prędkość obrotową maszyny na 6 sto-

pień,

– Nasadzić maszynę na tylny koniec szyny prowa-

dzącej, włączyć maszynę,

– Docisnąć do ustawionej głębokości cięcia i przy-

ciąć zabezpieczenie przeciwodpryskowe na całej

długości, bez zatrzymywania.

Krawędź zabezpieczenia przeciwodpryskowego

odpowiada teraz dokładnie krawędzi cięcia.

6.3

Stół wielofunkcyjny

Stół wielofunkcyjny MFT/3 umożliwia łatwe mo-

cowanie elementów obrabianych, a w połączeniu

z systemem prowadzącym bezpieczne i dokładne

obrabianie elementów dużych i małych. Różno-

rakie zastosowania tego stołu umożliwiają efek-

tywną i energonomicznie wygodną pracę.

6.4

Piły tarczowe, wyposażenie dodatkowe

W celu umożliwienia szybkiej i czystej obróbki

różnych materiałów ﬁ rma Festool oferuje piły

tarczowe dostosowane specjalnie do Państwa

urządzenia.

Numery katalogowe tych pił, jak również wyposa-

żenia dodatkowego, które umożliwia różnorakie

i efektywne stosowanie ręcznej pilarki tarczowej

ﬁ rmy Festool, podane są w katalogu ﬁ rmy Festo-

ol lub w internecie pod adresem ”www.festool.

com”.

Konserwacja i utrzymanie w czystości

Przed przystąpieniem do wykonywania

jakichkolwiek prac przy urządzeniu na-

leży zawsze wyciągać wtyczkę z gniazda

zasilającego.

Wszelkie prace konserwacyjne i napraw-

cze, które wymagają otwarcia obudowy

silnika, mogą być wykonywane wyłącz-

nie przez autoryzowany warsztat serwi-

sowy.

Dla zapewnienia cyrkulacji powietrza, otwory wlo-

towe powietrza chłodzącego w obudowie silnika

muszą być zawsze odsłonięte i utrzymywane w

czystości.

Urządzenie wyposażone jest w samowyłączające

specjalne szczotki węglowe. Jeśli są one zużyte,

następuje automatyczne przerwanie zasilania i

urządzenie zatrzymuje się.

Obsługa serwisowa i naprawy

wyłącznie u producenta lub w war-

sztatach autoryzowanych: prosimy

wybrać najbliższe miejsce spośród

adresów zamieszczonych na stronie:

www.festool.com/Service

EKAT

Należy stosować wyłącznie orygi-

nalne części zamienne ﬁ rmy Festool.

Nr zamówienia pod:

www.festool.com/Service

8 Usuwanie

Nie wolno wyrzucać narzędzi elektrycznych wraz z

odpadami domowymi! Urządzenia, wyposażenie i

opakowania należy przekazać zgodnie z przepisa-

mi o ochronie środowiska do odzysku surowców

wtórnych. Należy przy tym przestrzegać obowią-

zujących przepisów państwowych.

Tylko UE:

Zgodnie z europejską Wytyczną

2002/96/EG zużyte narzędzia elektryczne trzeba

gromadzić osobno i odprowadzać do odzysku su-

rowców wtórnych zgodnie z przepisami o ochronie

środowiska.

Informacje dotyczące rozporządzenia REACH:

www.festool.com/reach

1-2 3-23-5 1-1 3-43-33-1 1-3 3-6 3-7 1-51-41-81-71-6
4-7 4-8 4-64-54-4 2 - 5 mm 2 - 5 mm 4-9 4-10 4-4 4-34-24-1
5-1 6-2 6-3 6-4 6-1 7-1 7-2 5-2

Top 10 manuals

100.00

NZXT HALE90 1000W

99.99

Samsung SM-R380

99.97

AEG BSB 18C

99.97

Dell 2700W

99.97

Smeg KSEC70X

99.96

Beurer HDE 40

99.96

Pyramida KH 50 v.2

99.96

MSI CSM-H81M-P32

99.96

AEG HR 5627

99.95

Melissa 640-048

To the rating of instructions and manuals →

Additional manuals

Citizen CPC-110

Fenix ECOSUN Terrace heater

Fractal Design Node 605

Danfoss AME 35

Festool TS 75: 5-1 6-2 6-3 6-4 6-1 7-1 7-2 5-2

5-1 6-2 6-3 6-4 6-1 7-1 7-2 5-2: Festool TS 75

5-1 6-2 6-3 6-4 6-1 7-1 7-2 5-2

6 5 7

Table of contents

Top 10 manuals

Additional manuals
