DEUTSCH

21

2 Zugriff auf den Web-Konfigurator

In diesem Abschnitt wird beschrieben, wie die

WAN 1

-Schnittstelle für den Internetzugriff konfiguriert wird.

5

Das Fenster

HOME

 wird angezeigt.

Standardmäßig befindet sich die ZyWALL im Routermodus. Wenn Sie Routingfunktionen wie NAT, DHCP

oder VPN verwenden möchten, gehen Sie weiter zum nächsten Schritt.

Gehen Sie zu

Abschnitt 3

, wenn Sie die ZyWALL als eine transparente Firewall verwenden möchten.

1

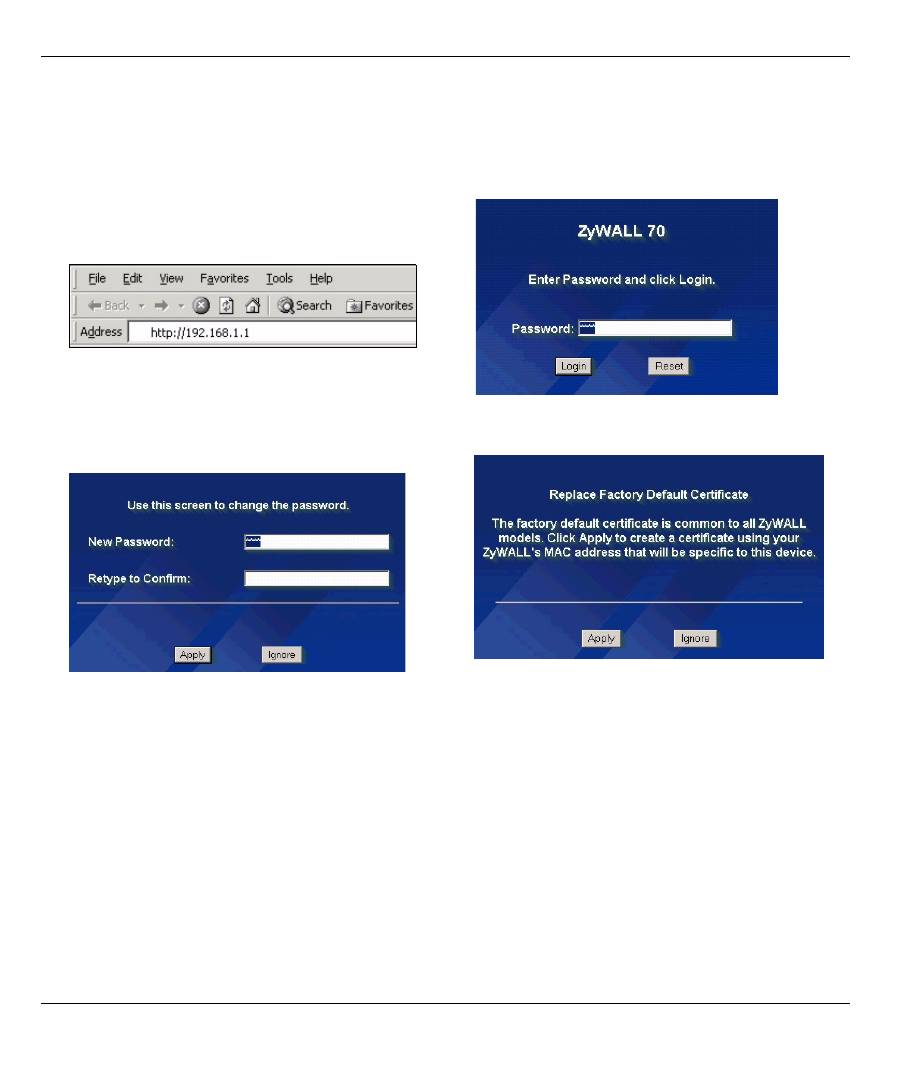

Starten Sie Ihren Internetbrowser. Geben Sie als

Adresse

192.168.1.1

 (die IP-Standardadresse

des ZyWALL) ein.

Wenn das Loginfenster nicht angezeigt wird, lesen

Sie in

Abschnitt 10.1

 nach, wie Sie die IP-Adresse

Ihres Computers einstellen können.

2

Klicken Sie auf

Login

 (Einloggen) (das

Standardpasswort 1234 ist bereits vorgegeben).

3

Ändern Sie das Passwort, indem Sie ein neues

Passwort eingeben und auf

Apply

 (Übernehmen)

klicken.

4

Klicken Sie auf

Apply

 (Übernehmen), um das

Standarddigitalzertifikat der ZyWALL zu ersetzen.

DEUTSCH

22

Prüfen Sie

die

Netzwerkst

atus

tabelle.

Wenn der

Status von

WAN 1

nicht

Down

ist und eine

IP-Adresse

angegeben

ist, gehen

Sie zu

Abschnitt 5

.

Wenn der

Status bei

WAN 1

Down

 ist

(oder es keine IP-Adresse gibt), klicken Sie auf das

Wizard

(Assistent)-Symbol, und konfigurieren Sie

WAN 1

gemäß der Beschreibung in

Abschnitt 4

WAN

.

Verwenden Sie das

NETWORK

WAN

 Fenster, wenn Sie

WAN 2 konfigurieren möchten

. Sie können auch

ein Load-balancing zwischen den WAN-Ports konfigurieren.

3 Bridge Modus

Wenn Sie bei der ZyWALL den Bridge Modus einstellen, funktioniert sie als transparente Firewall. Bei der

ZyWALL wird der Bridge Modus folgendermaßen eingestellt:

DEUTSCH

23

4 Einrichten des Internetzugriffs und Produktregistrierung

1

Klicken Sie im Startfenster (

HOME

) auf das

Assistent

-

Symbol (

)

und dort auf die Verknüpfung

Internet

Access Setup

 (Einrichten des Internetzugriffs), um den

Assistenten zum Einrichten des Internetzugriffs aufzurufen.

Geben Sie die Daten für den Internetzugriff so ein, wie Sie

sie erhalten haben.

Wenn Ihnen eine IP-Adresse gegeben wurde, wählen Sie

im Listenfeld

IP Address Assignment (IP-

Adressenzuweisung)

 die Option

Static

(Statisch)

 und

geben Sie dort die Daten ein.

Hinweis:

Je nachdem, was Sie im Feld

Encapsulation

(Verkapselung)

 wählen, sieht die

Eingabemaske anders aus. Geben Sie dort die

Daten ein, die Sie von Ihrem Internetdienstanbieter oder Netzwerkadministrator erhalten

haben.

1

Klicken Sie in der

Navigationsleiste auf

MAINTENANCE

(Wartung) und dann auf

Device Mode

(Gerätemodus)

.

2

Wählen Sie

Bridge

(Brücke) und konfigurieren

Sie eine statische) IP-

Adressen-Subnetmaske

und eine Gateway-IP-

Adresse für die

LAN-

,

WAN-

,

DMZ- u

nd

WLAN-

Schnittstelle der ZyWALL.

3

Klicken Sie auf

Apply

(Übernehmen)

. Die

ZyWALL wird neu

gestartet.

Gehen Sie weiter zu

Abschnitt

5

, wenn Sie Server haben,

auf die Sie  vom WAN aus

zugreifen müssen.

DEUTSCH

24

Wenn Sie die Eingabe beendet haben, klicken Sie auf

Apply

(Übernehmen)

.

• PPP over Ethernet or PPTP Encapsulation

Wählen Sie

Nailed-Up

, wenn die Verbindung dauerhaft aufrecht erhalten werden soll (das kann jedoch sehr

teuer sein, wenn Ihr Internetdienstanbieter Ihnen die Benutzungsdauer anstelle eines monatlichen

Pauschalbetrags in Rechnung stellt).

Wenn die Verbindung nicht dauerhaft stehen soll, müssen Sie bei

Idle Timeout

(Leerlaufausschaltzeit) eine

Leerlaufausschaltzeit (in Sekunden) festlegen.

•

Ethernet Encapsulation

Konfigurieren Sie einen Roadrunnerdienst in den

NETWORK

WAN

 (Netzwerk-WAN) Fenstern (auf

der Registerkarte

WAN 1

).

DEUTSCH

25

2

Klicken Sie auf

Next (Weiter)

, um das Fenster

aufzurufen, in dem Sie Ihre ZyWALL bei

myZyXEL.com (Online-Servicezentrum von

ZyXEL) registrieren und den kostenlosen

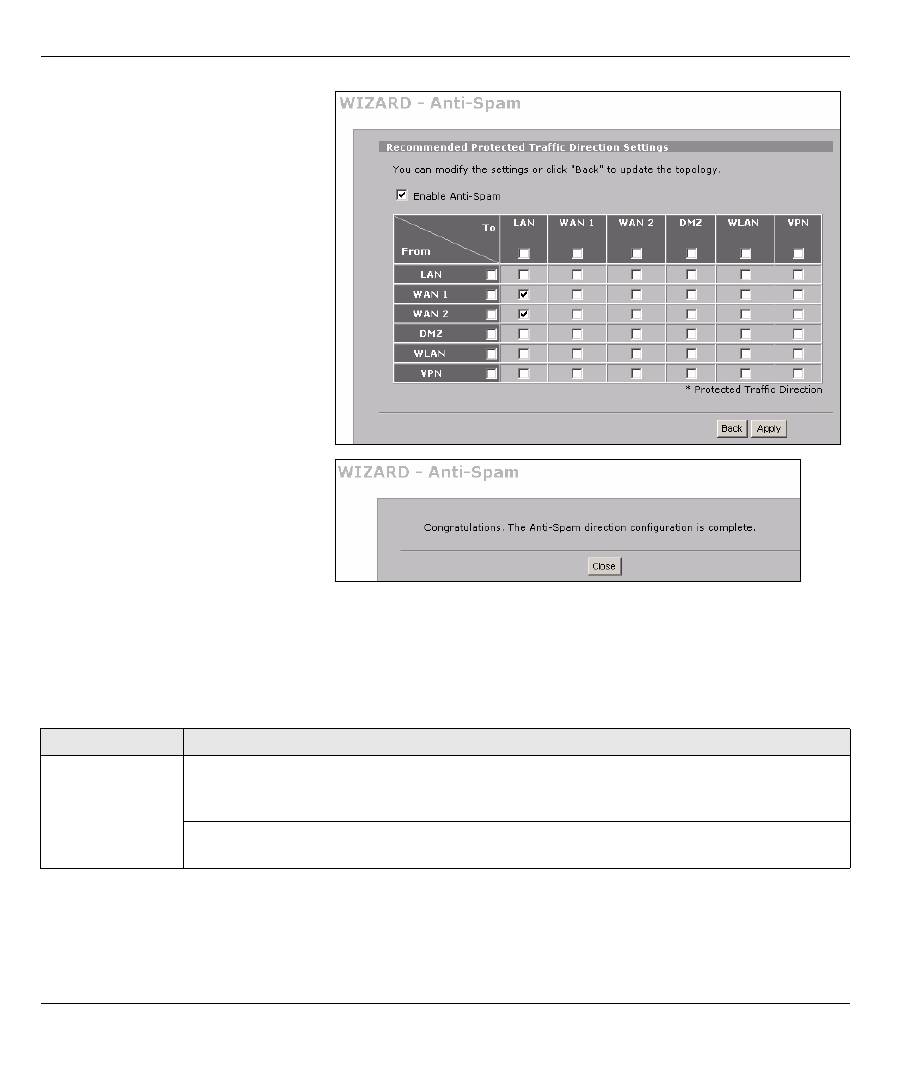

Inhaltsfilter sowie die Anti-Spam-, Antiviren-

und IDP-Testsoftware aktivieren können.

Oder Sie klicken auf

Skip (Überspringen)

 und

dann auf

Close (Schliessen)

, um das

Einrichten des Internetzugriffs

abzuschliessen.

Hinweis:

Stellen Sie sicher, dass die ZyWALL Turbo Karte installiert ist, bevor Sie die Abodienste f

ü

r

IDP und die Antivirensoftware aktivieren.

Schalten Sie immer erst die ZyWALL aus, bevor Sie die ZyWALL Turbo Karte einsetzen oder

entfernen.

3

Wenn Sie bei myZyXEL.com bereits ein

Konto haben, wahlen Sie

Existing

myZyXEL.com account (Bestehendes

myZyXEL.com-Konto)

 und geben Sie die

Daten zum Konto ein. Anderenfalls wählen

Sie

New myZyXEL.com account (Neues

myZyXEL.com-Konto)

 und füllen Sie die

Felder unten aus, um ein neues Konto zu

öffnen und die ZyWALL zu registrieren.

Klicken Sie auf

Next (Weiter)

.

4

Warten Sie ab, bis die Registrierung

abgeschlossen ist.

DEUTSCH

26

5

Im folgenden Fenster wird angezeigt, wenn die

Registrierung nicht erfolgreich durchgeführt

wurde. Klicken Sie auf

Return (Zuruck)

, um

zum Fenster

Device Registration (Gerät

registrieren)

 zurückzukehren. Prüfen Sie noch

einmal Ihre Einstellungen.

6

Klicken Sie auf

Close (Schliessen)

, um

nach der Registrierung und Aktivierung den

Assistenten zu verlassen.

Hinweis:

Wenn Sie mit der PIN-Nummer

(Lizenzschl

ü

ssel) auf Ihrer iCard

einen Standarddienst aktivieren

möchten, gehen Sie zum Fenster

REGISTRATION

. Ausf

ü

hrliche

Informationen finden Sie im

Benutzerhandbuch.

5 DMZ

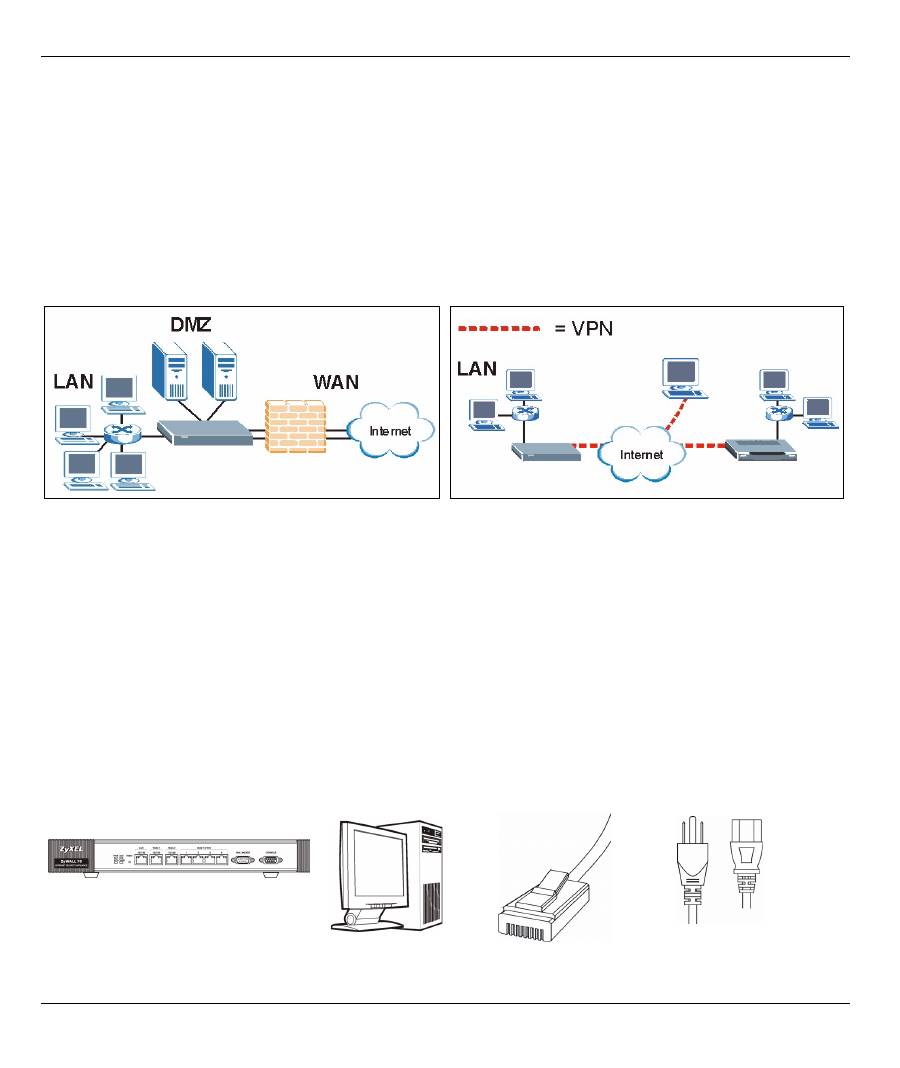

Die DeMilitarisierte Zone (DMZ) ermöglicht es, dass öffentliche Server (Internet, E-Mail, FTP, usw.) nach

außen hin sichtbar sind aber dennoch über Firewallschutz vor DoS-Angriffen verfügen (Denial of Service).

Anders als beim LAN weist die ZyWALL den an den DMZ-Ports angeschlossenen Computern nicht über

DHCP die TCP/IP-Konfiguration zu. Die Computer werden mit statischen IP-Adressen (in demselben Subnetz

wie die IP-Adressen des DMZ-Ports) und DNS-Serveradressen konfiguriert. Verwenden Sie die DMZ-IP-

Adresse der ZyWALL als Standardgateway.

Wenn sich die ZyWALL im Routingmodus befindet, wird die DMZ folgendermaßen konfiguriert.

Hinweis:

Im Bridge Modus muss die DMZ nicht konfiguriert werden. Gehen Sie weiter zu

Abschnitt 7

.

1

 Klicken Sie in der Navigationsleiste auf

NETWORK (NETZWERK)

,

DMZ

.

DEUTSCH

27

6 NAT

NAT (Network Address Translation - NAT, RFC 1631) ist die Übersetzung einer IP-Adresse eines Netzwerks

in eine andere IP-Adresse eines anderen Netzwerks. Wenn die ZyWALL mehrere öffentliche IP-Adressen in

mehrere private IP-Adressen Ihres LAN (oder Ihrer DMZ) übersetzen soll, verwenden Sie die Fenster

NAT

Address Mapping (NAT-Adressmapping)

.

Das folgende Beispiel zeigt den Zugriff von einem WAN- auf einen HTTP-Server (Internet) in der DMZ. Der

Server hat die private IP-Adresse 10.0.0.20.

2

Geben Sie für die DMZ-Schnittstelle eine IP-

Adresse und eine Subnetmaske an.

Wenn Sie  in der DMZ private IP-Adressen

verwenden, können Sie die Server mit NAT

öffentlich zugänglich machen (siehe

Abschnitt

6

).

Eine öffentliche IP-Adresse muss sich auf

einem anderen Subnetz als dem der

öffentlichen IP-Adresse eines WAN-Ports

befinden. Wenn Sie das NAT nicht für die

öffentlichen IP-Adressen aus der DMZ

konfigurieren, leitet die ZyWALL den

Datenverkehr  ohne NAT zu den öffentlichen

IP-Adressen in der DMZ. Diese Funktion kann

für die Hostserver bei NAT-feindlichen

Anwendungen sehr nützlich sein.

3

Klicken Sie auf

Apply

(Übernehmen)

.

DEUTSCH

28

7 Firewall

Sie können die ZyWALL verwenden, ohne die Firewall zu konfigurieren.

Die Firewall die ZyWALL ist so vorkonfiguriert, dass sie Ihr LAN vor Angriffen aus dem Internet schützt. Bei

der Standardeinstellung können keine Daten in Ihr LAN eindringen, wenn nicht zuvor eine Anfrage aus dem

LAN gestellt wurde. Die ZyWALL lässt den Zugriff vom WAN oder LAN auf die DMZ zu, blockiert aber den

Datenverkehr aus der DMZ zum LAN.

8 Einstellen der VPN-Regeln

Mit einem VPN-Tunnel (Virtual

Private Network) haben Sie

eine sichere Verbindung zu

anderen Computern oder

Netzwerken.

Eine Gateway-Policy

identifiziert an jedem Ende

eines VPN-Tunnels die IPSec-

Router.

1

Klicken Sie in der Navigationsleiste

auf

ADVANCED (ERWEITERT)

,

NAT

 und dann auf

Port Forwarding

(Portweiterleitung)

.

2

Wählen Sie das Kontrollfeld

Active

(Aktiv)

.

3

Geben Sie eine Bezeichnung für die

Regel ein.

4

Geben Sie die Portnummer ein, die

der Dienst verwendet.

5

Geben Sie die IP-Adresse des

HTTP-Servers ein.

6

Klicken Sie auf

Apply

(Übernehmen)

.

DEUTSCH

29

In einer Netzwerk-Policy ist festgelegt, welche Geräte (hinter den IPSec-Routern) den VPN-Tunnel benutzen

dürfen.

Diese Abbildung soll die Hauptfelder in den Assistentenfenstern erläutern.

1

Klicken Sie im Startfenster (

HOME

) auf das

Assistent

-Symbol (

) und dort auf die Verknüpfung

VPN Setup

(VPN Einrichten), um den VPN-Assistenten aufzurufen.

Hinweis:

Wenn Sie auf

Back

(Zurück)

 klicken, werden Ihre Einstellungen nicht gespeichert.

2

In diesem Fenster können Sie die Gateway-Policy

konfigurieren.

Name

: Geben Sie einen Namen ein, um die

Gateway-Policy zu bezeichnen.

Remote Gateway Address

: Geben Sie die IP-

Adresse oder den Domainnamen des IPSec-Routers

ein.

DEUTSCH

30

3

In diesem Fenster können Sie die Netzwerk-Policy

konfigurieren.

Lassen Sie die Markierung im Kontrollfeld

Active

(Aktiv).

Name

: Geben Sie einen Namen für die Netzwerk

Policy ein.

Wählen Sie

Single

 und geben eine IP-Adresse für

eine Host ein.

Wählen Sie

Range IP

 (IP-Bereich) und geben Sie die

Anfangs- und End-IP eines bestimmten Bereichs von

IP-Adressen ein.

Wählen Sie

Subnet

 (Subnetz) und geben Sie eine IP-

Adresse und eine Subnetmaske ein, um ein

bestimmtes Netzwerk anhand ihrer Subnetmaske

festzulegen.

Hinweis:

Stellen Sie sicher, dass der Remote-IPSec-Router dieselben Sicherheitseinstellungen

verwendet, die Sie in den zwei folgenden Fenstern festlegen.

Negotiation Mode (Negotiation-Modus)

: Wählen Sie

Main Mode (Hauptmodus)

 für den Identitätsschutz.

Wählen Sie

Aggressive Mode (Agressiver Modus)

, wenn mehrere eingehende Verbindungen von

dynamischen IP-Adressen verschiedene Passwörter benutzen sollen.

Hinweis:

Wenn mehrere SAs (Security Associations) durch ein Sicherheitsgateway verbunden sind,

müssen diese denselben Negotiation-Modus haben.

Encryption Algorithm

(Verschlüsselungsalgorithmus)

: Wählen Sie

3DES

 oder

AES

 für eine stärkere (und

langsamere) Verschlüsselung.

Authentication Algorithm

(Authentifizierungsalgorithmus)

: Wählen Sie

MD5

 für eine minimale Sicherheit

oder

SHA-1

 für eine höhere Sicherheit.

Key Group (Schlüsselgruppe):

 Wählen Sie

DH2

für eine höhere Sicherheit.

SA Life Time (SA-Dauer):

 Legen Sie fest, wie oft die ZyWALL die IKE SA wieder verhandelt (mindestens 180

Sekunden). Eine kurze SA-Dauer erhöht die Sicherheit, bei der Verhandlung wird aber vorübergehend der

VPN-Tunnel getrennt.

Pre-Shared Key (Vorgegebener Schlüssel):

 Geben Sie hier 8 bis 31 ASCII-Zeichen (Groß- und

Kleinschreibung beachten) oder 16 bis 62 Hexadezimalzeichen ("0-9", "A-F") ein. Setzen Sie einem

Hexadezimalschlüssel ein "0x” (Null x) voran, wird dieses nicht als Teil des 16 bis 32 Zeichen langen

Schlüssels betrachtet.

Encapsulation Mode (Verkapselungsmudus)

:

Tunnel (Tunnel)

 ist kompatibel mit NAT,

Transport

(Transport)

nicht.

IPSec Protocol (IPSec-Protokoll)

:

ESP

 ist kompatibel mit NAT,

AH

 nicht.

DEUTSCH

31

Perfect Forward Secrecy (PFS)

:

None (Keine)

ermöglicht ein schnelleres Einrichten des IPSec,

DH1

und

DH2

 bieten aber mehr Sicherheit.

4

In diesem Fenster werden die IKE-

Tunneleinstellungen (Internet Key Exchange)

konfiguriert.

5

In diesem Fenster werden die IPSec-Einstellungen

konfiguriert.

6

Prüfen Sie Ihre VPN-Einstellungen. Klicken Sie

auf

Finish (Fertig stellen)

, um die

Einstellungen zu speichern.

7

Klicken Sie beim letzten Fenster auf

Close

(Schließen)

, um die Installation mit dem VPN-

Assistenten zu beenden.

Fahren Sie mit dem

nächsten Abschnitt fort, um die VPN-Regel zu

aktivieren und eine VPN-Verbindung herzustellen.

DEUTSCH

32

8.1 Benutzen der VPN-Verbindung

Mit VPN-Tunneln können Sie Dateien sicher senden und empfangen sowie einen Remotezugriff auf

Firmennetzwerke, Internetserver und E-Mails zulassen. Die Dienste funktionieren so, als wären Sie an einem

Standort und nicht über das Internet miteinander verbunden.

Zum Beispiel lässt die VPN-Regel “test” einen

sicheren Zugriff auf einen Internetserver in einem

Remote-Firmen-LAN zu. Geben Sie die IP-Adresse

des Servers (in diesem Beispiell 10.0.0.23) als die

URL Ihres Browsers ein. Die ZyWALL baut

automatisch den VPN-Tunnel auf, wenn Sie ihn

benutzen möchten.

Klicken Sie in der Navigationsleiste auf

SECURITY

(SICHERHEIT)

,

VPN

und dort auf die Registerkarte

SA Monitor

. Dort erscheint eine Liste der

angeschlossenen VPN-Tunnel (der VPN-Tunnel

“test” ist hier oben).

9 Anti-Spam Setup (Anti-Spam einrichten)

Lassen Sie den ZyWALL mit Anti-Spam nach unerwünschten Werbe- oder Junk-E-Mails (Spam) suchen.

Hinweis:

Um diesen Service zu nutzen benötigen sie eine gültige Anti-Spam Lizenz.

1

Klicken Sie im Startfenster (

HOME

) auf das

Assistent

-Symbol und dort auf

Anti-Spam Setup

 (Anti-Spam

einrichten), um den Anti-Spam-Assistenten aufzurufen.

DEUTSCH

33

2

Wählen Sie die Zone, in der sich

Ihr E-Mail-Server befindet. An jeder

ausgewählten Zone erscheint das

Symbol eines E-Mail-Servers. In

diesem Beispiel befinden sich die

E-Mail-Server im LAN.

3

Je nachdem, wo sich die E-Mail-

Server befinden, empfiehlt der

Wizard, welche Datenströme auf

Spam geprüft werden sollten.

DEUTSCH

34

Sie können auch mit Hilfe der whitelist und blacklist von Anti-Spam zulässige und unerwünschte Mails

identifizieren lassen. Ausführliche Informationen dazu finden Sie  im Benutzerhandbuch im Kapitel Anti-Spam.

10 Problembeseitigung

4

In diesem Fenster können Sie Anti-

Spam aktivieren und festlegen,

welche Datenströme die ZyWALL

überprüft. Die empfohlenen

Datenströme sind bereits

ausgewählt. Normalerweise

müssen Sie nur eingehende Emails

nach SPAM überprüfen.

5

Klicken Sie auf

Apply

(Übernehmen).

6

Klicken Sie im letzten Fenster auf

Close

 (Schließen), um das

Einrichten des Anti-Spam-

Assistenten zu beenden.

7

Der ZyWALL wurde nun so

konfiguriert, dass er nach Spam-E-

Mails sucht.

Problem

Lösungsmöglichkeit

Es leuchtet keine

der LED-

Anzeigen.

Stellen Sie sicher, dass das Netzkabel richtig an die ZyWALL und an eine Netzsteckdose

angeschlossen wurde. Stellen Sie sicher, dass die ZyWALL eingeschaltet wurde.

Überprüfen

Sie alle Kabelverbindungen.

Wenn die LEDs auch dann nicht leuchten, besteht möglicherweise ein Hardwareproblem. In

diesem Fall sollten Sie sich an Ihren Händler wenden.

DEUTSCH

35

10.1 Einrichten der IP-Adresse des Computers

In diesem Abschnitt wird beschrieben, wie Sie Ihren Computer einrichten müssen, damit er bei Windows

2000, Windows NT und Windows XP eine IP-Adresse empfangen kann. Nur auf diese Weise kann Ihr

Computer mit der ZyWALL kommunizieren.

1

Klicken Sie bei Windows XP auf

Start

,

Systemsteuerung

.

Klicken Sie bei Windows 2000/NT auf

Start

,

Einstellungen

,

Systemsteuerung

.

2

Klicken Sie bei Windows XP auf

Netzwerkverbindungen

.

Aus dem LAN

kann nicht auf die

ZyWALL

zugegriffen

werden.

Überprüfen Sie die Kabelverbindung zwischen der ZyWALL und dem Computer oder Hub.

Eine ausführliche Beschreibung finden Sie in

 Abschnitt 1

.

Versuchen Sie die ZyWALL mit einem Ping von einem LAN-Computer aus zu erreichen.

Stellen Sie sicher, dass die Ethernetkarte des Computers installiert ist und einwandfrei

funktioniert.

Klicken Sie im Computer auf

Start

, (

Alle) Programme

,

Zubehör

 und dann auf

Eingabeaufforderung

. Geben Sie im Fenster

Eingabeaufforderung

 "ping" gefolgt von der

LAN-IP-Adresse der ZyWALL (192.168.1.1 ist die Standardadresse) ein und drücken Sie

dann auf [ENTER]. Nun sollte die ZyWALL reagieren. Falls nicht, lesen Sie nach unter

Abschnitt 10.1

.

Wenn Sei das ZyWALL-Passwort vergessen haben, drücken Sie die

RESET

-Taste.

Drücken Sie etwa 10 Sekunden lang auf die Taste (oder so lange, bis die

PWR-

LED blinkt).

Lassen Sie die Taste dann wieder los. Auf diese Weise werden alle Einstellungen der

ZyWALL auf ihre Standardwerte zurückgesetzt (Passwort: 1234, LAN-IP-Adresse

192.168.1.1 usw.; Detailinformationen hierzu finden Sie im Benutzerhandbuch).

Wenn Sie die LAN- oder WAN-IP-Adresse der ZyWALL vergessen haben, können Sie die IP-

Adresse über den Konsolenport im SMT einsehen. Schließen Sie Ihren Computer mit einem

Konsolenkabel an den Anschluss

CONSOLE an

. Ihr Computer muss über ein

Terminalemulationsprogramm (z.B. HyperTerminal) verfügen, das folgendermassen

eingestellt ist: Anschlussemulation VT100,  keine Parität, 8 Datenbits, 1 Stoppbit, keine

Flusskontrolle, Portgeschwindigkeit 9600 bps.

Ein Zugriff auf das

Internet ist nicht

möglich.

Prüfen Sie den Anschluss der ZyWALL an der Ethernet-Buchse mit Internetzugriff. Stellen

Sie sicher, dass das Gerät für den Internetzugriff (zum Beispiel ein DSL-Modem) einwandfrei

funktioniert.

Klicken Sie in der Navigationsleiste auf

WAN

 und überprüfen Sie die Einstellungen.

Es kann keine

VPN-Verbindung

hergestellt

werden.

Stellen Sie sicher, dass die ZyWALL und der Remote-IPSec -Router die gleichen VPN-

Einstellungen verwenden. Klicken Sie in der Navigationsleiste auf

VPN

, um die erweiterten

Einstellungen zu konfigurieren.

Rufen Sie eine Website auf, um zu überprüfen, ob die Internetverbindung hergestellt werden

kann.

Problem

Lösungsmöglichkeit

DEUTSCH

36

Klicken Sie bei Windows 2000/NT auf

Netzwerk und DFÜ-Verbindungen

.

3

Klicken Sie mit der rechten Maustaste auf

LAN-Verbindung

 und dann auf

Eigenschaften

.

Schritte zum Ansehen der Produktzertifizierung(en)

1

Besuchen Sie www.zyxel.com.

2

Wählen Sie auf der ZyXEL-Homepage aus der Liste der Produkte Ihr Produkt aus.

3

Wählen Sie auf dieser die Zertifizierung aus, die Sie gerne angezeigt haben möchten.

4

Wählen Sie

Internetprotokoll (TCP/IP)

 (bei

Windows XP auf der Registerkarte

Allgemein

) und

klicken Sie auf

Eigenschaften

.

5

Das Fenster

Eigenschaften von Internetprotokoll

(TCP/IP)

  erscheint (bei Windows XP auf der

Registerkarte

Allgemein

).Wählen Sie

IP-Adresse

automatisch beziehen

und

DNS-Serveradresse

automatisch beziehen.

6

Klicken Sie auf

OK

, um das Fenster

Eigenschaften

von Internetprotokolle (TCP/IP)

 zu schließen.

7

Klicken Sie auf

Schließen

 (bei Windows 2000/NT auf

OK

), um das Fenster

Eigenschaften von LAN-

Verbindung

 zu schließen.

8

Schließen Sie das Fenster

Netzwerkverbindungen

.

ESPAÑOL

37

Vista previa

El ZyWALL 70 es un cortafuegos de WAN dual, con balanceo de carga, soporte de VPNs, gestión del ancho

de banda, filtrado de contenidos, anti-spam, antivirus, IDP (Intrusion Detection and Protection) y muchas

otras características. Puede usarlo como cortafuegos transparente sin reconfigurar su red ni configurar las

características de enrutamiento de ZyWALL. El ZyWALL aumenta la seguridad de la red ofreciendo puertos

DMZ para el uso con servidores públicos de acceso. Esta guía cubre las conexiones iniciales y configuración

necesaria para comenzar a usar el ZyWALL en su red.

Vea la Guía del usuario para más información sobre todas las características.

Puede que necesite su acceso a Internet para más información.

Esta guía está dividida en las siguientes secciones.

1 Conexiones del hardware

Necesita lo siguiente.

1

Conexiones del hardware

2

Acceso al configurador Web

3

Modo puente (bridge)

4

Configuración del acceso a Internet

y registro del

producto

5

DNS

6

NAT

7

Cortafuegos

8

Configuración de reglas VPN

9

Configuración Anti-Spam

10

Solución de problemas

ZyWALL

Ordenador

Cables Ethernet

Cable

 de

alimentación

ESPAÑOL

ESPAÑOL

38

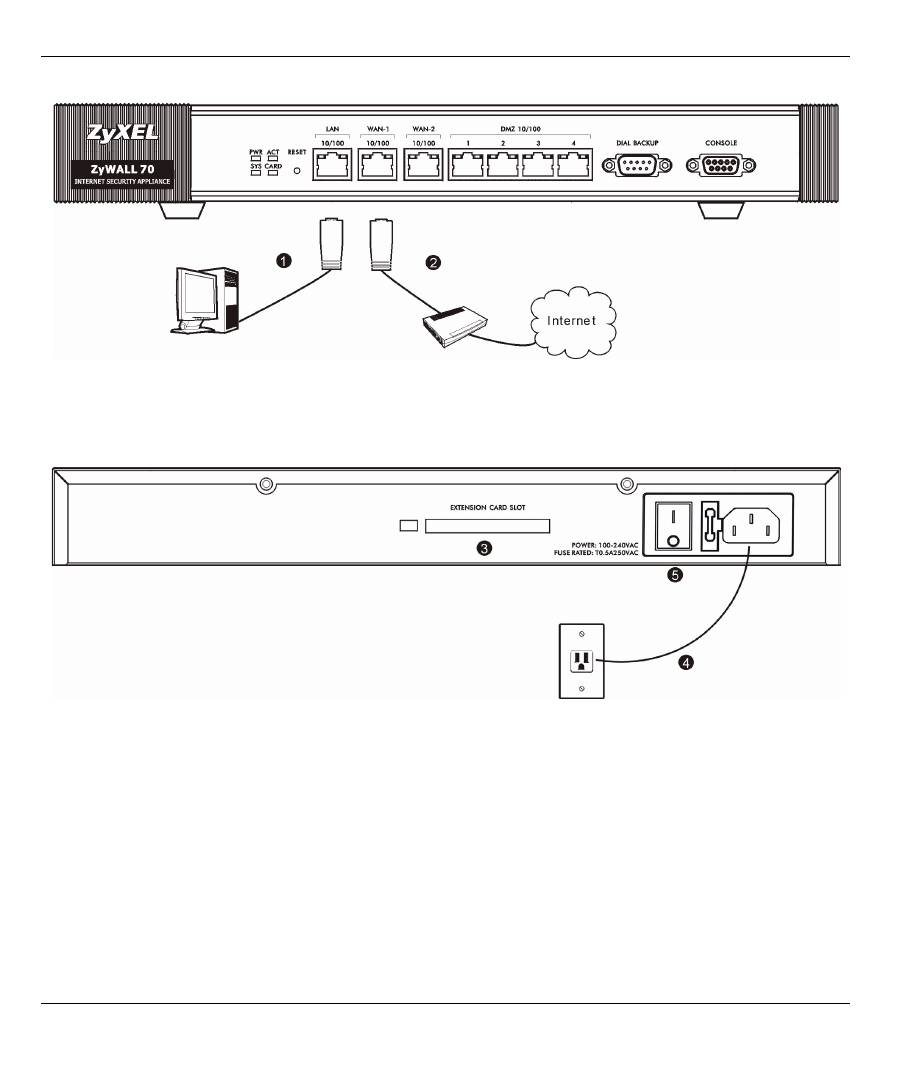

Realice lo siguiente para crear conexiones de hardware para la configuración inicial.

1

Use un cable Ethernet para conectar el puerto

LAN

 a un ordenador. También puede usar cables Ethernet

para conectar servidores públicos (web, correo electrónico, FTP, etc.) a los puertos

DMZ

.

2

Use otro(s) cable(s) Ethernet para conectar el puerto

WAN 1

y/o

WAN 2

 a un dispositivo Ethernet con

acceso a Internet.

3

Inserte la tarjeta de expansion ZyWALL Turbo para utilizar el antivirus y las caracteristicas IDP o inserte

una tarjeta LAN inalambrica para utilizar la caracteristica LAN. Consulte la guia ZyWALL Turbo Card para

mas informacion sobre la tarjeta de expansion. Consulte la guia del usuario para la instalacion de una

tarjeta LAN inalambrica.

4

Use el cable de alimentación incluido para conectar el zócalo de alimentación (en el panel posterior) a una

toma de corriente.

5

Pulse el interruptor de alimentación hasta la posición de encendido y mire al panel frontal. El

LED PWR

 se

encenderá. El

LED SYS

 parpadeará mientras realiza la prueba del sistema y luego se quedará fijo si la

prueba ha tenido éxito. Los LEDs

ACT

,

CARD

,

LAN

,

DMZ

 y

 WAN

 se encenderán y permanecerán

encendidos si las conexiones correspondientes se han realizado correctamente.

ESPAÑOL

39

2 Acceso al configurador Web

Use esta sección para configurar la interfaz

WAN 1

 para el acceso a Internet.

5

Aparecerá la pantalla

HOME (Inicio)

.

El ZyWALL está en modo router por defecto. Continúe en el siguiente paso si desea usar características

de enrutamiento como NAT, DHCP y VPN.

Vaya a

Sección 3

 si prefiere usar el ZyWALL como cortafuegos transparente.

1

Abra su explorador de web. Introduzca

192.168.1.1

(la dirección IP predeterminada del

ZyWALL) como dirección.

Si no aparece la pantalla de acceso, vea

Sección

10.1

 para ajustar la dirección IP de su ordenador.

2

Haga clic en

Login (acceso)

 (la contraseña

predeterminada  1234 ya está introducida).

3

Cambie la contraseña de acceso introduciendo

una nueva contraseña y haciendo clic en

Apply

(Aplicar)

.

4

Haga clic en

Apply (Aplicar)

 para reemplazar el

certificado digital predeterminado de ZyWALL.

ESPAÑOL

40

6

Compruebe

la tabla

Network

Status

(estado de

la red)

. Si

el estado

de

WAN 1

no

 es

Down

(Caído)

y

hay una

dirección

IP, vaya a

Sección 5

.

Si el estado

de

WAN 1

es

Down

(la línea ha

caído) (o no hay una dirección IP), haga clic en el icono

Wizard

 (Asistente) y utilice la

Sección 4

 para

configurar

WAN 1

.

Use las pantallas

WAN

 en

NETWORK

(red) si necesita configurar

WAN 2

. También puede configurar la

distribución de carga entre las conexiones WAN.

3 Modo puente (bridge)

Cuando configura el ZyWALL en modo puente, funciona como un cortafuegos transparente. Haga lo siguiente

para configurar el ZyWALL en este modo bridge.
