Thrustmaster TH8 RS Shifter: Waarschuwing – Mogelijk letsel ten gevolge van herhaalde bewegingen

De versnellingspook in een cockpit monteren

1. Draai met behulp van de meegeleverde 2,5 mm inbussleutel (E) de drie boutjes waarmee het

klemsysteem (H) vastzit helemaal los en verwijder de boutjes. Maak het klemsysteem los

van de pook.

2. Draai twee M6-boutjes (niet meegeleverd) in de cockpitplank en in twee van de vier smalle

schroefdraden (I) onder op de tong van de versnellingspook.

Let op: gebruik geen M6-boutjes die te lang zijn. Deze kunnen de

toplaag van de tong van de pook beschadigen.

5/14

DE VERSNELLINGSPLAATJES PLAATSEN EN DRAAIEN (KUNNEN TOT

360° WORDEN VERDRAAID)

1. Draai met behulp van de meegeleverde 2,5 mm inbussleutel (E) de vier boutjes waarmee de

schakelplaat (C of D) op zijn plaats zit een beetje los.

De schakelplaat kan nu met de hand tot 360° worden gedraaid.

2. Kies de gewenste stand van de pook (hieronder staan drie van de vele mogelijke standen

afgebeeld).

3. Draai de vier boutjes weer vast waarmee de schakelplaat op zijn plaats zit.

6/14

DE “H-PATROON (7+1)” SCHAKELPLAAT VERWISSELEN VOOR DE

“SEQUENTIËLE (+/-)” SCHAKELPLAAT

1. Draai de knop van de schakelpook los (tegen de wijzers van de klok in) en verwijder de knop (A).

2. Draai met behulp van de meegeleverde 2,5 mm inbussleutel (E) de vier boutjes waarmee de

“H-patroon (7+1)” schakelplaat vastzit helemaal los. Verwijder de schakelplaat.

Let op dat er tijdens het losmaken van de plaat geen boutjes in

het mechanisme van de pook vallen.

3. Draai het binnenwerk met de hand 90° naar rechts (met de wijzers van de klok mee).

Installeer vervolgens de “Sequentiële (+/-)” schakelplaat.

7/14

4. Draai met behulp van de meegeleverde 2,5 mm inbussleutel (E) de vier boutjes weer goed vast

waarmee de “Sequentiële (+/-)” schakelplaat op zijn plaats wordt gehouden. Schroef de knop

van de schakelpook weer vast (rechtsom, met de wijzers van de klok mee).

Voer deze procedure in omgekeerde volgorde uit om de “H-patroon (7+1)” schakelplaat te

verwisselen.

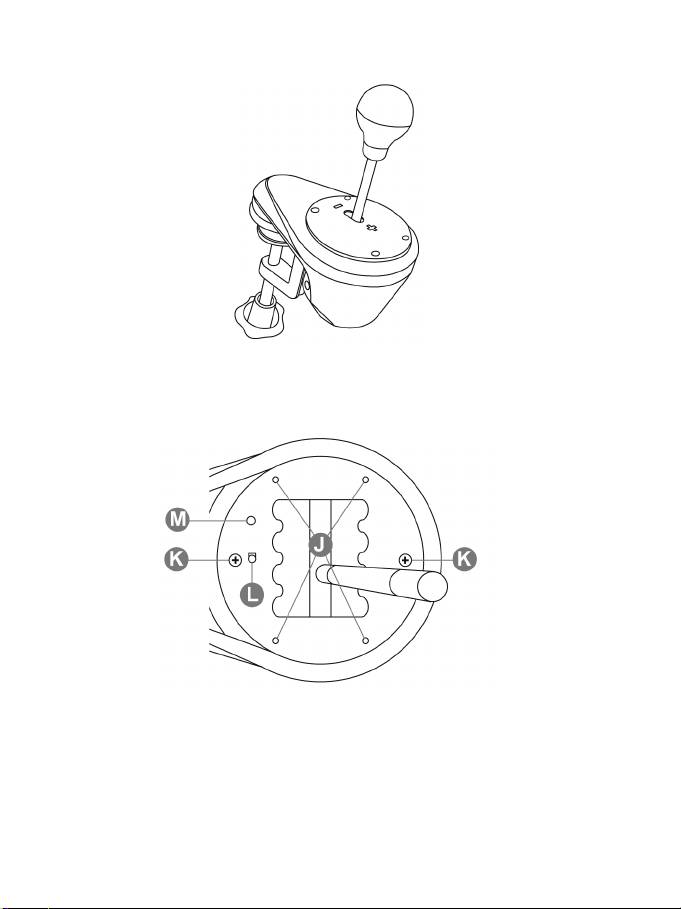

Opmerkingen over de bovenkant van het binnenwerk:

J: Vier schroefdraden voor het bevestigen van schakelplaat (C) of (D).

K: Twee boutjes waarmee het binnenwerk vastzit (niet losdraaien).

L: Schakelaar die automatisch herkent welke schakelplaat wordt gebruikt ((C) of (D)). De

schakelaar wordt automatisch ingedrukt als de “Sequentiële (+/-)” schakelplaat is geïnstalleerd.

Houd de schakelaar schoon om problemen bij het detecteren te voorkomen.

M: Opening voor het gemakkelijker positioneren van de schakelplaten.

8/14

DE WEERSTAND VAN HET SCHAKELEN AANPASSEN

* Is alleen van toepassing op de “H-patroon (7+1)” schakelplaat.

* Voordat er een aanpassing wordt gemaakt, moet de “H-patroon (7+1)”

schakelplaat in de originele positie zijn gemonteerd (zie onderstaande

afbeelding).

1. Gebruik een grote schroevendraaier voor het verdraaien van het interne aandraaiboutje (G) dat

zich linksonder in de pookbehuizing bevindt.

2. De weerstand verhogen: draai het boutje rechtsom (met de wijzers van de klok mee).

3. De weerstand verlagen: draai het boutje linksom (tegen de wijzers van de klok in).

DE WEERSTAND VERHOGEN DE WEERSTAND VERLAGEN

Het verschil tussen de laagste en de hoogste weerstand is het boutje twee keer

volledig rond draaien.

Schade aan het system voorkomen:

- Stop met vastdraaien van het boutje als het moeizaam gaat.

- Stop met het losdraaien als het boutje los komt te zitten.

9/14

INSTALLATIE OP DE PLAYSTATION®3

- Sluit de USB-connector (F) van de schakelpook aan op een van de USB-poorten van de

PlayStation®3.

- Start de game.

Nu kan er gespeeld worden!

* Een overzicht van PlayStation®3-games die compatibel zijn met de Thrustmaster-

schakelpook is te vinden op: http://ts.thrustmaster.com (in de sectie

“PlayStation/Wheels/TH8 RS Shifter” (Playstation/Sturen/Schakelpook)). Dit overzicht

wordt regelmatig bijgewerkt.

* Voor sommige PlayStation®3-games, moeten de meest recente updates worden

geïnstalleerd via internet voor een blijvende correcte werking van de Thrustmaster-

schakelpook.

* Als op de PlayStation®3 de Thrustmaster-schakelpook gebruikt wordt in combinatie

met het T500 RS-stuur dan adviseren we de twee apparaten rechtstreeks op de USB-

poorten van de PlayStation®3 aan te sluiten. Als er een USB-hub wordt gebruikt (met

name voor het T500 RS-stuur) dan mag de hub geen eigen stroomvoorziening hebben.

INSTALLATIE OP DE PC

- Installatie van de Thrsutmaster-schakelpook is plug & play op de pc: het is voldoende om de USB-

connector (F) op een van de USB-poorten van de pc aan te sluiten.

- Het apparaat wordt vervolgens automatisch herkend en geïnstalleerd.

- Het apparaat zal worden weergegeven in de lijst “Configuratiescherm/Spelbesturingen” van

Windows® onder de naam “T500 RS Gear Shift” (TS500 RS-schakelpook).

- Klik op "Eigenschappen" om de functies van het apparaat te bekijken en te testen.

Nu kan er gespeeld worden!

* Op een pc is de Thrustmaster-schakelpook compatibel met:

- alle games die MULTI-USB en schakelpoken ondersteunen.

- alle racesturen op de markt.

* Het wordt aanbevolen een stuur en de schakelpook rechtstreeks op de USB-poorten

van de pc aan te sluiten (zonder een USB-hub te gebruiken).

* Voor sommige pc-games, moeten de meest recente updates worden geïnstalleerd

via internet voor een blijvende correcte werking van de Thrustmaster-schakelpook.

* Voor sommige pc-games kan het om conflicten tussen het stuur en de pook te

voorkomen, nodig zijn om :

- niets toe te wijzen aan de schakelflippers van het stuur.

- de functie “Hold button for gear” (Knop vasthouden voor versnelling) in te schakelen.

10/14

DE FIRMWARE BIJWERKEN

- Een “softwarebundel” is te downloaden op: http://ts.thrustmaster.com (in de sectie “PC/Wheels/

TH8 RS Shifter” (pc/Sturen/Schakelpook) of “PlayStation/Wheels/ TH8 RS Shifter”

(PlayStation/Sturen/Schakelpook)).

- Functionaliteit van de softwarebundel:

* controleren van de firmwareversie van de schakelpook.

* de firmware bijwerken, indien nodig, met de meest recente versie.

* gebruik van de “BOOTLOADER-methode”

(de werking van de schakelpook herstellen als de firmware niet meer werkt)

* toegang tot een specifiek Controlepaneel (gamecontroller) op de pc.

MAPPING (FUNCTIES TOEWIJZEN)

KALIBRATIESOFTWARE

De kalibratie van de versnellingspook gebeurt automatisch.

U kunt geavanceerde kalibratiesoftware downloaden op: http://ts.thrustmaster.com (in de sectie

"Wheels/TH8 RS Shifter"). Hiermee stelt u de bewegingen van de versnellingspook af op uw eigen

voorkeur.

De instellingen worden onmiddellijk opgeslagen in het interne geheugen van de pook en kunnen

zowel op de pc als de PS3™ worden gebruikt.

11/14

TECHNISCHE ONDERSTEUNING

Mocht u problemen ondervinden met dit product, ga dan naar http://ts.thrustmaster.com en klik op

Technical Support. U hebt daar toegang tot verschillende onderwerpen die u helpen bij het vinden

van oplossingen, zoals de FAQ (veelgestelde vragen) en de meest recente drivers en software. Als

het probleem op die manier niet kan worden verholpen, kunt u contact opnemen met de

Thrustmaster product technical support service (Technical Support).

Per e-mail:

Voordat u gebruik kunt maken van technische ondersteuning per e-mail dient u zich eerst online te

registreren. Met de door u verstrekte informatie kan uw probleem sneller en beter worden opgelost.

Klik op Registration aan de linkerzijde van de pagina Technical Support en volg de aanwijzingen

op het scherm. Indien u reeds geregistreerd bent, vult u de velden Username en Password in en

klikt u op Login.

Per telefoon:

078 16 60 56

België

Kosten van interlokaal

Van maandag t/m vrijdag van 9:00 tot 13:00 en van 14:00 tot 18:00

gesprek

Van maandag t/m vrijdag van 9:00 tot 13:00 en van 14:00 tot 18:00

0900 0400 118

(Nederlands)

Nederland

Kosten van lokaal

Van maandag t/m zaterdag van 9:00 tot 20:00

gesprek

(Engels)

Bedrijfsuren en telefoonnummers kunnen gewijzigd worden. Ga naar http://ts.thrustmaster.com voor de actuele

contactgegevens van Technical Support.

12/14

INFORMATIE MET BETREKKING TOT DE GARANTIE

Wereldwijd garandeert Guillemot Corporation S.A. (“Guillemot”) de koper dat dit Thrustmaster-

product gedurende een periode van twee (2) jaar vanaf de oorspronkelijke aankoopdatum vrij zal

zijn van materiaal- en fabricagefouten. Indien u in de garantieperiode een defect meent te

constateren aan dit product, neem dan onmiddellijk contact op met de Technical Support, die u zal

informeren over de te volgen procedure. Als het defect wordt bevestigd, dient het product te worden

geretourneerd naar de plaats van aankoop (of een andere locatie die wordt opgegeven door

Technical Support).

Binnen het gestelde van deze garantie wordt het defecte product van de consument gerepareerd of

vervangen, zulks ter beoordeling van Technical Support. Indien toegestaan door van de geldende

wetgeving, beperkt de volledige aansprakelijkheid van Guillemot en haar dochterondernemingen

(inclusief de aansprakelijkheid voor indirecte schade) zich tot het repareren of vervangen van het

Thrustmaster product. De wettelijke rechten van de klant volgens de wetgeving die van toepassing

is op de verkoop van consumentproducten, worden op generlei wijze beperkt door deze garantie.

Deze garantie is niet van kracht: (1) indien het product aangepast, geopend of gewijzigd is, of

beschadigd is ten gevolge van oneigenlijk of onvoorzichtig gebruik, verwaarlozing, een ongeluk,

normale slijtage, of enige andere oorzaak die niet gerelateerd is aan een materiaal- of

fabricagefout; (2) indien u zich niet houdt aan de instructies zoals verstrekt door Technical Support;

of (3) op software die niet is geleverd door Guillemot en daardoor onder de specifieke garantie valt

zoals verstrekt door degene die deze software levert.

13/14

COPYRIGHT

© 2011 Guillemot Corporation S.A. Alle rechten voorbehouden. Thrustmaster® is een geregistreerd

handelsmerk van Guillemot Corporation S.A. Playstation® is een geregistreerd handelsmerk van

Sony Computer Entertainment, Inc. Microsoft® Windows® is een geregistreerd handelsmerk van

Microsoft Corporation in de Verenigde Staten en/of andere landen. Alle overige handelsmerken en

merknamen worden hierbij erkend als zijnde het eigendom van de respectieve eigenaren.

Afbeeldingen zijn niet bindend. Inhoud, ontwerp en specificaties kunnen zonder kennisgeving vooraf

worden gewijzigd en kunnen per land verschillen. Geproduceerd in China.

AANBEVELINGEN VOOR DE BESCHERMING VAN HET MILIEU

In de Europese Unie: Gooi dit product na het einde van de levensduur niet

weg met het normale afval, maar breng het naar het door uw gemeente

aangewezen inzamelpunt voor elektrische en/of computerapparatuur.

Ter herinnering is hiertoe op het product, de gebruikshandleiding of de

verpakking een symbool aangebracht.

De meeste materialen kunnen worden gerecycled. Door recycling en

andere methoden voor verantwoorde verwerking van afgedankte

elektrische en elektronische apparaten kunt u een belangrijke bijdrage

leveren aan de bescherming van het milieu.

Neem contact op met uw gemeente voor informatie over een inzamelpunt

bij u in de buurt.

In alle andere landen: houd u aan de plaatselijk milieuwetgeving voor elektrische en elektronische

apparaten.

Productreferentie: 5076058
