Rotel RKB-650: Signalanschlüsse

36

RKB-650   Sechskanal-Endstufe Sicherungsautomat

Ein 16-A-Sicherungsautomat an der Gerä-

terückseite schützt den elektrischen Schalt-

kreis der Endstufe. In der Regel löst er nur

bei Überstrom aus. Durch den Schalter kann

der Stromkreis – nach Beseitigen der Störung

– problemlos wieder hergestellt werden. Soll-

te er wiederholt auslösen, so setzen Sie sich

bitte mit Ihrem autorisierten Rotel-Fachhänd-

ler in Verbindung.

PROTECTION-LEDs

Die thermische Schutzschaltung der RKB-650

schützt die Endstufe vor möglichen Schäden

durch extreme oder fehlerhafte Betriebsbe-

dingungen. Sie ist im Gegensatz zu vielen

anderen Konstruktionen unabhängig vom

Audiosignal und beeinflusst den Klang nicht.

Statt dessen überwacht sie die Temperatur

an den Leistungstransistoren und schaltet die

Endstufe ab, sobald bestimmte Temperatur-

grenzen überschritten werden.

Darüber hinaus ist in die RKB-650 ein Über-

stromschutz integriert, der nur dann anspricht,

wenn die Lastimpedanz zu stark abnimmt.

Sollte es zu einer Störung kommen, schaltet

sich die Endstufe ab. Die entsprechende(n)

PROTECTION-LED(s) beginnt(beginnen) zu

leuchten.

Schalten Sie die Endstufe aus. Lassen Sie sie

einige Minuten abkühlen. Versuchen Sie, den

Grund für die Störung herauszufinden und zu

beheben. Für jedes Kanalpaar gibt es unab-

hängige PROTECTION-LEDs, die bei der Su-

che nach der Ursache für das Problem helfen

können. Beim erneuten Einschalten der End-

stufe setzt sich die Schutzschaltung automa-

tisch zurück, und die LEDs erlischen.

In den meisten Fällen wird die Schutzschal-

tung durch eine Fehlfunktion, wie z.B. durch

kurzgeschlossene Lautsprecherkabel oder

eine unzureichende Belüftung, die schließ-

lich zu einer Überhitzung führt, aktiviert. In

sehr seltenen Fällen können Lautsprecher mit

einer extrem niedrigen Impedanz die Schutz-

schaltung aktivieren.

Signalanschlüsse

Die RKB-650 verfügt über unsymmetrische

Cinch-Eingänge, wie sie an jedem hochwer-

tigen Audiogerät zu finden sind.

Darüber hinaus befinden sich an der Geräte-

rückseite SIGNAL OUTPUT LINK-Anschlüsse,

die das an Kanalpaar „A“ anliegende Ein-

gangssignal zu einer anderen Audiokom-

ponente leiten. Ferner kann das an Kanal-

paar „A“ anliegende Eingangssignal auto-

matisch zu den Eingängen der Kanäle „B“

und/oder „C“ gesendet werden, so dass für

diese Kanäle kein separates Eingangssignal-

kabel erforderlich ist. Dies kann z.B. in gro-

ßen Systemen hilfreich sein, in denen an die

RKB-650 mehrere Lautsprecherpaare ange-

schlossen werden.

Cinch-Eingänge

Siehe Abbildung 2

Für jedes der drei Verstärkerkanalpaare gibt

es zwei Cinch-Eingänge. An diese Cinch-

Eingänge können Vorverstärker bzw. Sur-

round-Prozessoren angeschlossen werden.

Verwenden Sie hochwertige Verbindungs-

kabel, um eine erstklassige Klangqualität zu

gewährleisten.

Verbinden Sie bei jedem Verstärkerkanal-

paar den Ausgang des linken Kanals Ihres

Vorverstärkers mit dem Anschluss LEFT INPUT

an der RKB-650. Schließen Sie den rechten

Kanal Ihres Vorverstärkers an den Anschluss

RIGHT INPUT an. Stellen Sie sicher, dass sich

der Eingangswahlschalter in der STEREO-Po-

sition befindet.

LINK-Funktion

Sie können die Eingänge für Gruppe „A“ mit

den Eingängen der Gruppen „B“ und/oder

„C“ verbinden, indem Sie den jeweiligen Ein-

gangswahlschalter in die LINK-Position bringen.

Für diese Gruppe ist dann kein Eingangsan-

schluss erforderlich. Das Eingangssignal von

Gruppe „A“ wird zu dem verbundenen Paar

von Kanälen gesendet, so dass Sie vier oder

sechs Verstärkerkanäle mit denselben Stereo-

eingangssignalen nutzen können.

Pegelsteller

Über die drei an der Gerätefront befindli-

chen Steller (einer pro Kanalpaar) können

die Pegel eingestellt und auf diese Weise an

die anderen Komponenten im System ange-

passt werden. Über den mit A gekennzeich-

neten Steller wird der Pegel der Kanäle „A“

verändert, über den mit B gekennzeichneten

Steller der Pegel der Kanäle „B“ und über

den mit C gekennzeichneten Steller der Pe-

gel der Kanäle „C“.

Drehen Sie die Pegelsteller mit einem kleinen

Schlitzschraubendreher im Uhrzeigersinn, um

den Pegel zu erhöhen und gegen den Uhrzei-

gersinn, um den Pegel zu reduzieren.

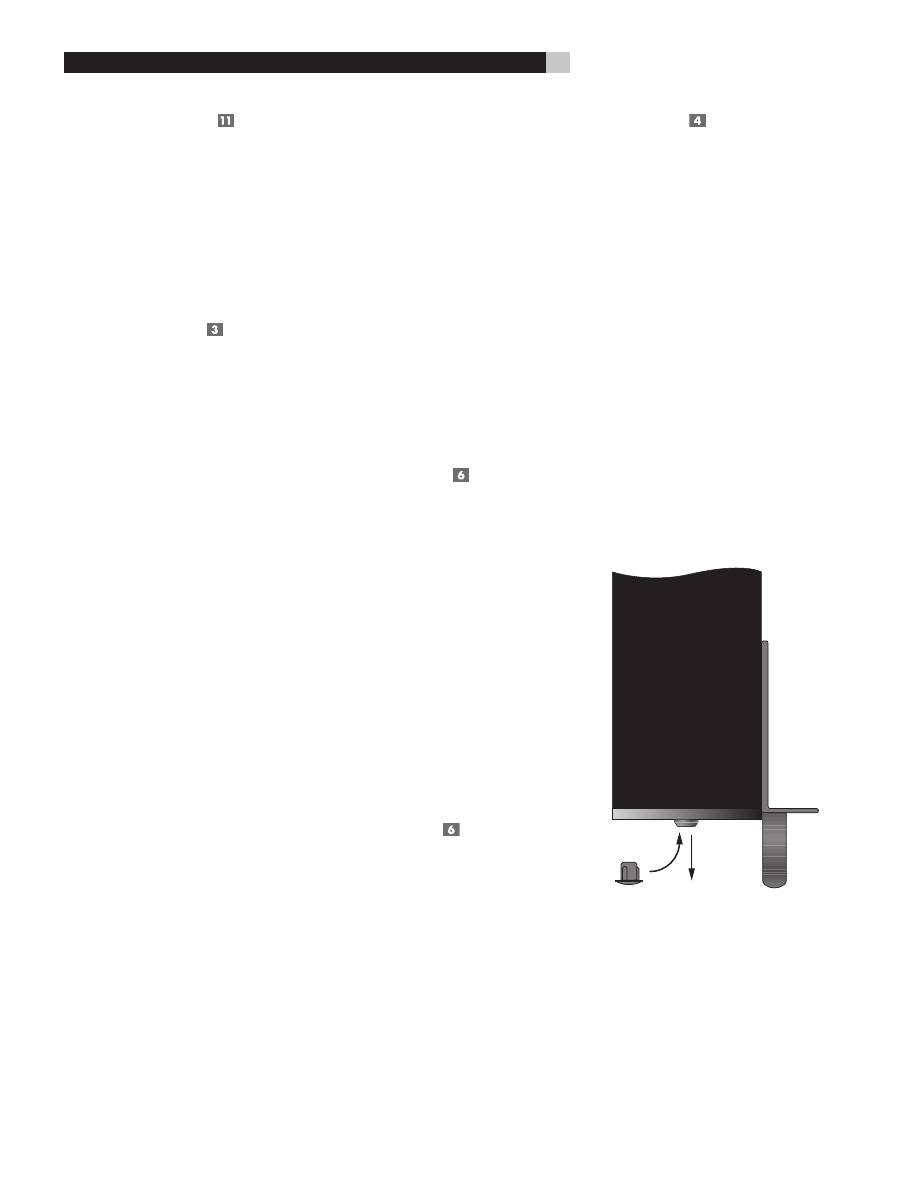

Sie können die Einstellung der Pegelsteller

vereinfachen, indem Sie die beiliegenden

Lautstärkeknöpfe vorsichtig auf die Pegel-

steller drücken. Möchten Sie ein unbeabsich-

tigtes Verstellen verhindern, so bringen Sie

die beiliegenden Gummikappen an, um die

Lautstärkesteller zu verdecken.
