Rotel RKB-650: Cajas Acústicas

25

Español

Para ajustar estos controles, utilice un peque-

ño destornillador de cabeza plana. Gire el

control en sentido horario para aumentar

la ganancia y en sentido antihorario para

reducirla.

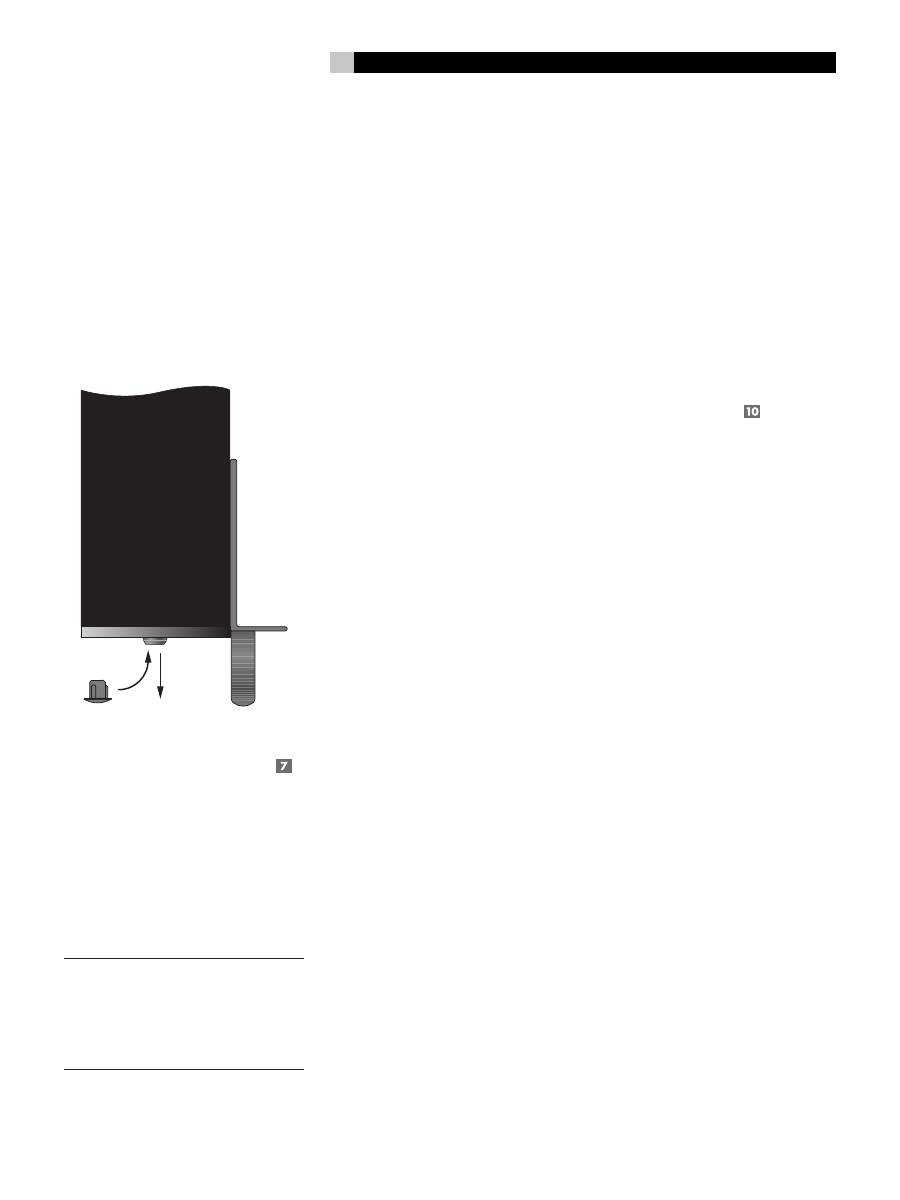

Para facilitar los ajustes, instale los botones

de control de volumen suministrados de se-

rie pulsándolos suavemente en los ejes de

los potenciómetros pertinentes. De modo al-

ternativo, usted puede evitar que se realicen

ajustes de modo accidental instalando los ta-

pones de goma suministrados de serie para

ocultar los controles de volumen.

Conectores de Salida para En- lace (“Signal Output Link”)

Estos dos conectores RCA pueden utilizar-

se para enviar señales de entrada sin pro-

cesar a otro componente de audio, lo que

resulta útil para, por ejemplo,”encadenar”

un amplificador adicional para excitar una

segunda pareja de cajas acústicas. En estas

salidas LINK también estarán presentes las

señales de entrada correspondientes al par

de canales “A”.

NOTA

:

Las señales de entrada correspondi-

entes al par de canales “A” también pueden

ser enlazadas a las entradas “B” y/o “C”

situando el conmutador INPUT SELECT aso-

ciados a estos dos últimos pares de canales

en la posición LINK.

Cajas Acústicas

La RKB-650 incorpora tres grupos –uno para

cada par de canales- de terminales de co-

nexión a cajas acústicas.

Selección de   las Cajas Acústicas

La impedancia nominal de cada una de las

cajas acústicas conectadas a la RKB-650

debería ser de al menos 4 ohmios. Cuando

ataque dos parejas de cajas acústicas co-

nectadas en paralelo, tenga en cuenta que

la impedancia efectiva que el amplificador

“ve” se divide entre dos. Por ejemplo, cuan-

do ataque dos parejas de cajas acústicas

de 8 ohmios el amplificador verá una car-

ga de 4 ohmios... y así sucesivamente. Por

lo tanto, cuando vaya a atacar varias cajas

acústicas conectadas en paralelo seleccio-

ne modelos cuya impedancia nominal sea

de 8 o más ohmios.

Selección del Cable de   Conexión a las Cajas Acústicas

Utilice un cable de dos conductores perfec-

tamente aislado para conectar la RKB-650

a las cajas acústicas. El tamaño y la calidad

de dicho cable pueden tener un efecto au-

dible sobre las prestaciones de la totalidad

de su equipo. Un cable de conexión de cali-

dad estándar funcionará pero es posible que

provoque una disminución de la potencia de

salida o una atenuación de la respuesta en

graves, en particular si la longitud del mis-

mo es elevada. En general, un cable más

consistente mejorará la calidad del sonido.

Para conseguir unas prestaciones óptimas,

debería considerar la compra de cables de

alta calidad especialmente diseñados para

aplicaciones de audio. Su distribuidor auto-

rizado de productos Rotel debería estar en

condiciones de ayudarle a seleccionar los

cables más apropiados para su equipo.

Polaridad y Puesta en Fase

La polaridad, es decir la orientación positi-

va/negativa de las conexiones correspon-

dientes a cada caja acústica y a la unión

con el amplificador, debe ser coherente, de

modo que todas las cajas acústicas del sis-

tema estén en fase. Si la polaridad de una

conexión se invierte por error, se producirá

una fuerte caída de la respuesta en graves,

así como una degradación perceptible de

la imagen estereofónica global. Todos los

cables de conexión a cajas están marcados

de tal modo que usted pueda identificar fá-

cilmente los dos conductores. Puede haber

marcas o líneas impresas en el revestimien-

to aislante de uno de los conductores. El ca-

ble también puede presentar un claro aisla-

miento al incorporar conductores de distin-

tos colores (cobre y plata). También puede

haber indicaciones de polaridad impresas

en el revestimiento aislante. Identifique los

conductores positivos y negativos y sea co-

herente con cada una de las conexiones del

amplificador y las cajas acústicas.

Conexión de   las Cajas Acústicas

Ver Figura 2

La RKB-650 incorpora dos pares de terminales

de conexión codificados en color para cada

grupo de canales de amplificación. Las etique-

tas situadas encima de los conectores mues-

tran cómo deben efectuarse las conexiones.

Estos terminales de conexión a cajas aceptan

cable pelado, conectores de tipo horquilla

o conectores de tipo banana doble (excep-

to en los países de la Comunidad Europea,

donde su uso no está permitido).

Lleve los cables desde la RKB-650 hasta las

cajas acústicas de su equipo. Procure que

tengan la longitud suficiente para que se pue-

da acceder sin problemas a los terminales

de conexión de aquéllas.

Si tiene pensado utilizar conectores de tipo

banana, únalos primero a los cables y a con-

tinuación insértelos en la zona posterior de

los terminales de conexión a cajas. En cual-

quier caso, las tuercas de fijación de los ter-

minales de conexión deberían girarse por

completo en sentido horario.

Si piensa utilizar terminales de tipo horquilla,

conéctelos en primer lugar a los cables. Si

piensa colocar directamente cable pelado a

los terminales de conexión, separe los cables

correspondientes a cada conductor y quite

la parte superior del revestimiento aislante.

Asegúrese de no cortar ninguno de los con-

ductores propiamente dichos. Libere (girán-

dolas en sentido contrario de las agujas del

reloj) las tuercas de fijación y a continuación

coloque los conectores alrededor de los ter-

minales de conexión o el cable pelado en

el orificio transversal que hay en los mismos.
