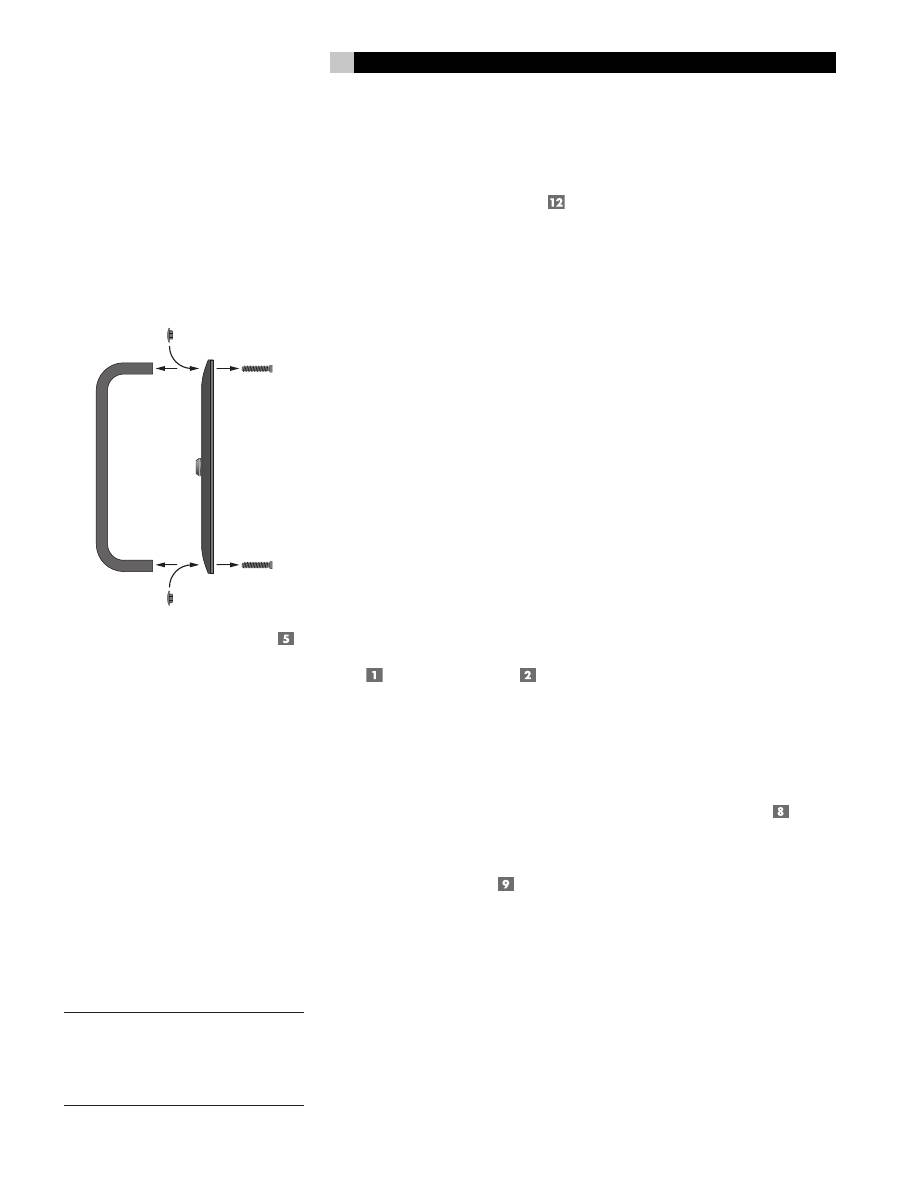

Français Poignées du rack

Les poignées rack sont fournies avec les cor-

nières, et peuvent être installées ou ôtées, au

choix. Ces poignées sont fixées par deux vis

Phillips longues, qui passent au travers des

cornières pour venir s’insérer dans les fileta-

ges pratiqués directement dans les poignées.

Si vous ôtez ces poignées, utilisez les caches

en caoutchouc fournis avec les cornières

pour masquer les trous correspondant qui

restent visibles.

Kit de ventilation optionnel

Les radiateurs généreusement dimensionnés du

RKB-650 fournissent un refroidissement suffi-

sant dans la majorité des installations. Cepen-

dant, dans le cas d’un montage en rack, ou

si l’amplificateur est installé dans un espace

particulièrement confiné, ou encore à côté

d’autres appareils générant également de la

chaleur, une ventilation forcée supplémentai-

re peut être souhaitable. Le kit de ventilation

optionnel RKBF-2 s’installe aisément et fournit

cette ventilation forcée supplémentaire. Même

dans les conditions de fonctionnement aux

plus basses températures, le kit de ventilation

optionnel améliore les performances de l’am-

plificateur, notamment lorsqu’il alimente des

enceintes acoustiques présentant une charge

particulièrement complexe. Consultez votre

revendeur agréé Rotel au sujet de ce kit de

ventilation optionnel.

NOTE

:

le kit de ventilation optionnel émet un

bruit de fonctionnement mécanique lorsqu’il

est activé. Si vous désirez l’utiliser, choisissez

un emplacement pour l’amplificateur tenant

compte de ce bruit supplémentaire.

Alimentation secteur et  mise sous tension

Prise d’alimentation secteur

Le RKB-650 est configuré en usine pour s’adap-

ter à l’installation électrique utilisée dans vo-

tre pays d’utilisation (USA: 120 volts/60 Hz;

Europe: 230 volts/50 Hz). Cette configura-

tion est indiquée sur une étiquette, visible sur

la face arrière de l’appareil.

Le RKB-650 est livré avec son propre câble

d’alimentation secteur. N’utilisez que ce câ-

ble, ou sont équivalent exactement sembla-

ble. Ne tentez pas de modifier ce câble.

N’utilisez pas de câble rallonge.

Assurez-vous que l’interrupteur de mise sous

tension Power Switch, en face avant, est

bien en position «éteint» (OFF). Branchez

alors le cordon secteur en face arrière sur

la prise repérée POWER CONNECTOR,

puis l’autre extrémité dans la prise murale

d’alimentation.

Si vous vous absentez pendant une longue

période, nous vous conseillons de débran-

cher la prise murale d’alimentation.

Interrupteur de mise sous ten- sion   et indicateur LED

L’interrupteur de mise sous tension Power

Switch se trouve sur la face avant. Il suffit

d’appuyer dessus pour mettre l’amplificateur

sous tension (ou pour rendre actives une des

options de mise en marche automatique). La

diode placée juste au-dessus s’allume alors.

Une nouvelle pression sur l’interrupteur éteint

l’appareil.

Sélecteur de mode de mise  sous tension ON/OFF

Le RKB-650 vous propose trois options diffé-

rentes pour sa mise sous tension, manuelle

ou automatique. Ces options sont choisies à

partir d’un sélecteur à trois positions, placé

en face arrière de l’appareil:

•

Avec le sélecteur en position re-

pérée «OFF»,

 l’amplificateur est mis

sous ou hors tension manuellement, via sa

touche Power en face avant. Vous utiliser-

ez aussi ce mode si le câble secteur de

l’amplificateur est branché sur une prise

commutée, déclenchée déjà par un autre

maillon.

•

Lorsque le sélecteur est placé sur sa

position repérée «SIGNAL SENSE»

(capteur de signal),

l’amplificateur

s’allume automatiquement lorsqu’il détecte

un signal sur ses entrées modulation. Il se

remet en mode de veille Standby si aucun

signal n’est détecté au bout de quelques

minutes. L’interrupteur Power de la face

avant doit être déjà pressé (mode ON)

pour que cette détection de signal fonc-

tionne. Sinon, l’amplificateur reste éteint

en présence ou non d’un signal sur ses

entrées.

•

Lorsque le sélecteur est placé sur

la position repérée «+ 12V TRIG»,

l’amplificateur s’allume automatiquement

lorsqu’une tension de 12 volts est envoyée

sur sa prise jack 3,5 mm placée à gauche

du sélecteur. Il se remet en mode de veille

Standby dès que cette tension disparaît sur

la prise. L’interrupteur POWER SWITCH

en face avant est placé avant ce sélecteur:

il doit être pressé (ON) pour que la com-

mutation TRIGGER 12 V soit effective et

efficace. Couper l’alimentation avec cet

interrupteur (OFF) éteint l’amplificateur,

qu’il y ait ou non une tension de 12 volts

sur la prise TRIGGER.

Entrée Trigger 12 volts

La prise jack 3,5 mm repérée IN est prévue

pour transporter la tension de 12 volts néces-

saire au fonctionnement de la commutation

TRIGGER que nous venons de décrire, la ten-

sion étant envoyée par un processeur Surround

ou préamplificateur Rotel. Pour être efficace,

le sélecteur doit être sur sa position la plus à

gauche (voir paragraphe précédent). Cette

entrée accepte en fait une tension continue

ou alternative, d’une valeur comprise entre

3 et 30 volts. Utilisez un câble équipé de pri-

ses mini-jacks 3,5 mm mono à chacune de

ses extrémités. Le positif «+ 12 V» se trouve

sur la pointe des mini-jacks.
