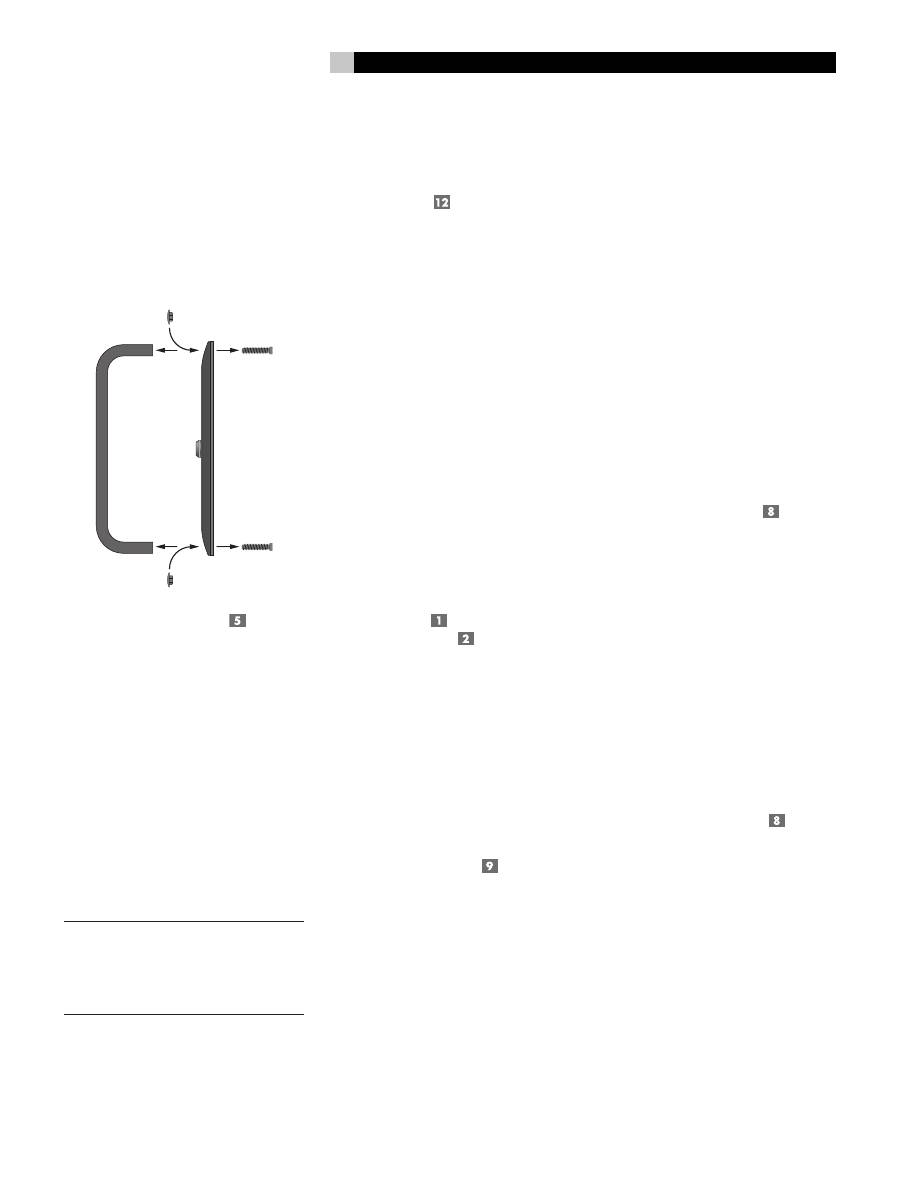

Deutsch Griffe

Die Montagehalterungen für das Rack wer-

den mit Griffen geliefert, die installiert oder

entfernt werden können. Die Griffe werden

mit zwei der langen Kreuzschlitz-Maschinen-

schrauben installiert, die durch die Halterung

in die Gewindelöcher im Griff gedreht wer-

den. Entfernen Sie die Griffe, so setzen Sie

die der Halterung beiliegenden Gummistöp-

sel in die Löcher ein.

Optionales Lüfter-Kit

In den meisten Installationen bieten die groß-

zügig ausgeführten Kühlkörper eine ausrei-

chende Wärmeabführung. Jedoch kann es bei

der Montage in ein Rack oder bei der Instal-

lation in andere räumlich begrenzte Bereiche

in der Nähe wärmeerzeugender Komponen-

ten sinnvoll sein, für zusätzliche Kühlung zu

sorgen. Zu diesem Zweck können Sie einfach

das optionale Lüfter-Kit RKBF-1 installieren.

Einerseits reduziert es die Betriebstemperatur,

andererseits erhöht es die Performance der

Endstufe (insbesondere, wenn anspruchsvol-

le Lautsprecher angeschlossen sind). Lassen

Sie sich diesbezüglich von Ihrem autorisier-

ten Rotel-Fachhändler beraten.

HINWEIS

:

Das optionale Lüfter-Kit erzeugt wäh-

rend des Betriebes mechanische Geräusche.

Wählen Sie daher bei Nutzung dieses Kits

einen Standort für die Endstufe, an dem das

Geräusch nicht störend wirkt.

Netzspannung   und Bedienung

Netzeingang

Ihre RKB-650 wird von Rotel so eingestellt,

dass sie der in Ihrem Land üblichen Wech-

selspannung (Europa: 230 Volt/50 Hz, USA:

120 Volt/60 Hz) entspricht. Diese Einstellung

ist an der Geräterückseite angegeben.

Die RKB-650 wird mit dem passenden Netz-

kabel geliefert. Verwenden Sie nur dieses

oder ein vergleichbares Kabel. Modifizieren

Sie das beiliegende Kabel nicht. Verwenden

Sie kein Verlängerungskabel.

Stellen Sie sicher, dass die RKB-650 vor dem

Anschließen an das Netz abgeschaltet ist, sich

der Netzschalter also in der AUS-Position be-

findet. Verbinden Sie nun das Netzkabel mit

dem Netzeingang am Gerät. Stecken Sie das

andere Ende in eine Wandsteckdose.

Sind Sie für längere Zeit nicht zu Hause,

sollten Sie Ihre Endstufe aus Sicherheitsgrün-

den vom Netz trennen.

Netzschalter    Betriebsanzeige

Der Netzschalter ist links in die Gerätefront

integriert. Drücken Sie ihn, um die Endstufe

einzuschalten (bzw. einen der optionalen au-

tomatischen Einschaltmodi zu aktivieren). Die

Betriebsanzeige über dem Schalter beginnt

zu leuchten und zeigt an, dass die Endstufe

eingeschaltet ist. Drücken Sie zum Ausschalten

der Endstufe erneut den Netzschalter.

Schalter zum Aktivieren   bzw. Deaktivieren der   Einschaltautomatik

Die RKB-650 verfügt an der Rückseite über

einen Schiebeschalter, über den Sie zwischen

drei verschiedenen Modi wählen können:

•

Befindet sich der Schalter in der

OFF-Position,

wird die Endstufe manu-

ell über den Netzschalter an der Geräte-

front ein- und ausgeschaltet. Wählen Sie

dieses Einstellung auch, wenn die End-

stufe an eine schaltbare Netzsteckdose

angeschlossen ist.

•

Befindet sich der Schalter in der

SIGNAL SENSE-Position,

so schaltet

sich die Endstufe automatisch ein, wenn

an den Eingängen ein Signal anliegt.

Kommt über einen Zeitraum von mehreren

Minuten kein Signal an, schaltet die End-

stufe in den Standby-Modus. Diese Funk-

tion kann nur genutzt werden, wenn der

Netzschalter an der Gerätefront vorher

eingeschaltet wurde.

•

Befindet sich der Schalter in der

12V TRIG-Position,

wird die Endstufe

automatisch eingeschaltet, wenn am 12V

TRIG-Eingang links neben dem Schiebe-

schalter ein 12-V-Trigger-Signal anliegt.

Liegt kein +12-V-Signal an, schaltet die

Endstufe in den Standby-Modus. Diese

Funktion kann nur genutzt werden, wenn

der Netzschalter an der Gerätefront vorher

eingeschaltet wurde.

12-V-Trigger-Eingang

An die mit IN gekennzeichnete Anschluss-

buchse kann zum Ein- und Ausschalten der

Endstufe ein Anschlusskabel zur Übertragung

eines +12-V-Triggersignals von einem Rotel-

Vorverstärker bzw. -Surround-Prozessor an-

geschlossen werden. Dazu ist der daneben

liegende Schiebeschalter in die linke Position

zu setzen (siehe Abschnitt oben).

Der TRIGGER-EINGANG reagiert auf Gleich-

oder Wechselspannungssignale von 3 bis

30 Volt. Verwenden Sie ein Kabel mit 3,5-

mm-Klinkensteckern an beiden Enden. Das

+12-V-Gleichspannungssignal liegt an der

Steckerspitze.

12-V-Trigger-Ausgang

Die mit OUT gekennzeichnete 12V TRIG-

Buchse wird zur Ferneinschaltung eines

zweiten Rotel-Verstärkers genutzt. Das 12-

V-Ausgangssignal ist verfügbar, sobald ein

12-V-Trigger-Signal an der mit IN gekenn-

zeichneten Buchse anliegt.
