NAD T 977: IDENTIFIZIERUNG DER BEDIENELEMENTE

1  inPut (eingang)

·

Jeder der sieben unabhängigen Leistungsverstärker im T 977 hat

seinen eigenen Signaleingangsanschluss.

·

Schließen Sie den Ausgang von einem Vorverstärker oder

Prozessor an diese Eingänge an.

Für optimale Wärmeabfuhr in einem AV-Surround-System werden die

folgenden Audiokanalzuordnungen empfohlen:

Kanal 1 = Vorderer linker Lautsprecher

Kanal 2 = Linker Surround-Lautsprecher

Kanal 3 = Hinterer linker Surround-Lautsprecher

Kanal 4 = Center-Lautsprecher

Kanal 5 = Hinterer rechter Surround-Lautsprecher

Kanal 6 = Rechter Surround-Lautsprecher

Kanal 7 = Vorderer rechter Lautsprecher

HINWEISE

·  Schalten Sie den T 977 und die anderen Systemkomponenten immer

aus, bevor Sie Verbindungen an den Buchsen „INPUT“ (EINGANG)

herstellen oder trennen.

·  Vor dem erstmaligen Einschalten des T 977 aus dem Standby-Modus

stellen Sie sicher, dass alle Eingangspegelregler auf die minimale (MIN)

Pegelposition eingestellt sind. Dadurch wird vermieden, dass eine

Wiedergabe mit einem zu hohen Lautstärkepegel begonnen wird.

2  inPut leVel (eingangSPegelregler)

·

Der T 977 ist mit separaten Eingangspegelreglern für jeden Kanal

ausgestattet.

·

Vor dem erstmaligen Einschalten des T 977 aus dem Standby-

Modus stellen Sie sicher, dass alle Eingangspegelregler auf die

minimale (MIN) Pegelposition eingestellt sind.

Pegelabgleich

In einem Surround-Sound-System oder wenn mehr als ein Satz

Lautsprecher vorhanden sind, können durch unterschiedliche

Wirkungsgrade der Lautsprecher unterschiedliche Pegel entstehen.

Falls der Vorverstärker oder Prozessor bereits mit einzelnen Trimmern

für jeden Kanal ausgestattet ist, stellen Sie diese in die neutrale oder

Mittelposition (in der Regel mit 0 dB bezeichnet). Stellen Sie mit dem

Eingangspegelregler INPUT LEVEL die vom T 977 angesteuerten

Lautsprecher so ein, dass sie von Ihrer Hörposition aus denselben

Lautstärkepegel wie die anderen Lautsprecher haben.

Erweiterter Lautstärkeeinstellungsbereich

Viele Systeme haben eine so hohe Spannungsverstärkung, daß die

Lautsprecher (oder Ihre Ohren) bei einer Lautstärkeeinstellung, die

über 11 oder 12 Uhr hinausgeht, übersteuert werden. Als Folge davon

können Sie nur die untere Hälfte des Lautstärkeeinstellungsbereiches

nutzen, wo Einstellungen ungenau und Kanalbalancefehler eher größer

sind.

Wird aber der Eingangspegel verringert, können Sie den

Lautstärkeeinsteller des Prozessors oder Vorverstärkers weiter aufdrehen

und den Einstellbereich wirksamer nutzen. (Vorschlag: Stellen Sie die

Eingangspegelregler so ein, daß Ihre bevorzugte maximale Lautstärke

einer Stellung des Lautstärkeeinstellers von etwa 2 oder 3 Uhr

entspricht.) Ein weiterer Vorteil ist die mit dieser Vorgehensweise erzielte

Unterdrückung von Störgeräuschen, die vom Hochpegelschaltkreis des

Vorverstärkers erzeugt werden  (z. B.Restbrumm- oder Zischgeräusche,

die mit einer Verringerung der Lautstärke nicht verschwinden).

IDENTIFIZIERUNG DER BEDIENELEMENTE

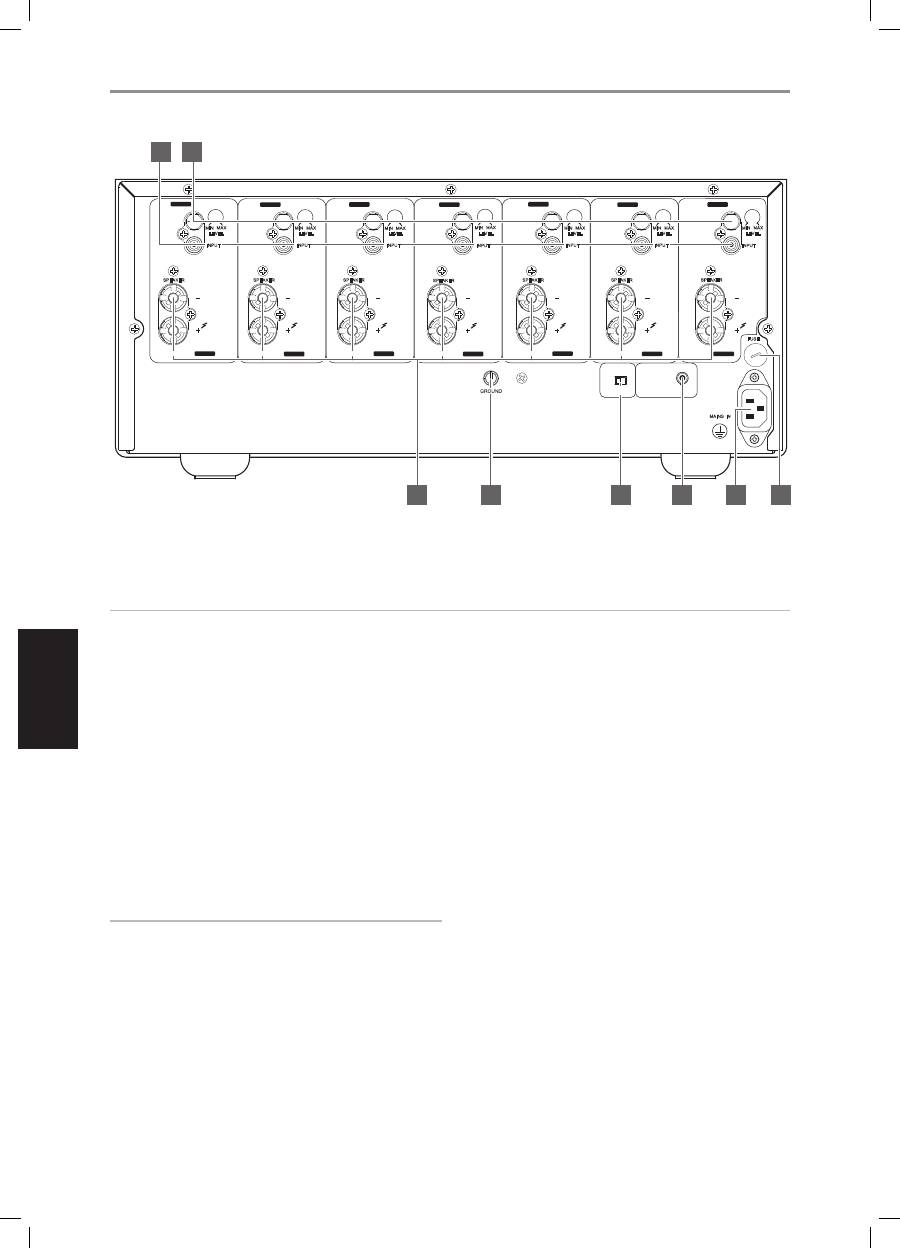

rÜcKwand

ACHTUNG!

Stellen Sie vor irgendwelchen Anschlüssen sicher, dass der T 977 ausgesteckt ist. Außerdem wird empfohlen, beim Verbinden oder Trennen von Signal- oder

Netzverbindungen alle anderen Komponenten vom Netz zu trennen oder auszuschalten.
