NAD T 977: IDENTIFICAZIONE DEI COMANDI

1  INPUT (SELEZIONE INGRESSO)

·

Ciascuno dei sette amplificatori indipendenti del T 977 ha il suo

connettore di input del segnale.

·

Collegare l’uscita da un preamplificatore o processore a questa serie

di ingressi.

Per ottimizzare la dissipazione del calore in un sistema AV surround, si

raccomandano le seguenti assegnazioni dei canali audio:

Canale 1 = Altoparlante anteriore sinistro

Canale 2 = Altoparlante surround sinistro

Canale 3 = Altoparlante surround posteriore sinistro

Canale 4 = Altoparlante centrale

Canale 5 = Altoparlante surround posteriore destro

Canale 6 = Altoparlante surround destro

Canale 7 = Altoparlante anteriore destro

NOTE

·  Prima di collegare o scollegare qualsiasi apparecchio alle prese INPUT

(Ingresso), spegnere sempre T 977 e gli altri componenti del sistema.

·  Prima di attivare il  T 977 dalla modalità di standby per la prima volta,

assicurarsi che tutti i comandi del livello d’ingresso siano regolati sulla

posizione del livello minimo (MIN). In tal modo si evita di iniziare una

sessione di ascolto a volume eccessivo.

2  INPUT LEVEL CONTROL (COMANDO LIVELLO DI INGRESSO)

·

Il T 977 è dotato di comandi separati per il livello di input per

ciascun canale.

·

Prima di attivare il T 977 dalla modalità di standby per la prima volta,

assicurarsi che tutti i comandi del livello d’ingresso siano regolati

sulla posizione del livello minimo (MIN).

Appaiamento livello

In un sistema Surround Sound oppure uno con piú di un set di

altoparlanti si possono rilevare differenze dei livelli, a causa delle

variazioni dell’efficienza di questi altoparlanti. Se il Vs. amplificatore

o processore è dotato inoltre di regolatori individuali per ciascun

canale, impostarli nella posizione di riposo oppure centrale (marcata

di solito quale 0dB). Regolare INPUT LEVEL CONTROL (Comando livello

di ingresso) in modo che gli altoparlanti comandati da T 977 abbiano

il livello di volume corretto rispetto agli altri altoparlanti, in base alla

posizione di ascolto.

Campo esteso controllo del volume

Molti sistemi stereo hanno un tale guadagno di tensione per cui gli

altoparlanti (e le orecchie!) sono supercondotti a qualsiasi impostazione

di controllo del volume superiore alla posizione “ore 11” oppure “ore 12”.

Pertanto si è limitati ad impiegare solo la metà inferiore della gamma di

controllo del volume: le relative regolazioni sono quindi poco precise e

gli errori di compensazione dei canali tendono ad essere maggiori.

Se il livello di input viene ridotto, è possibile allora aumentare il

controllo del volume del processore o del preamplificatore, sfruttando

appieno la sua gamma effettiva.  (Suggerimenti: regolare i comandi

del livello di input in modo che i livelli di sonorità massima preferiti

entrino in funzione quando il comando del volume è a circa “ore 2”

oppure “ore 3”). Aegolare i comandi del livello di input in modo che

i livelli di sonorità massima preferiti entrino in funzione quando il

comando del volume è a circa “ore 2” oppure “ore 3”). Un altro vantaggio

supplementare offerto da questa procedura è la soppressione di

qualsiasi rumore prodotto dal circuito ad alto livello del preamplificatore

(ad esempio eventuale ronzio o sibili residui che non scompaiono

quando il volume viene attenuato).

IDENTIFICAZIONE DEI COMANDI

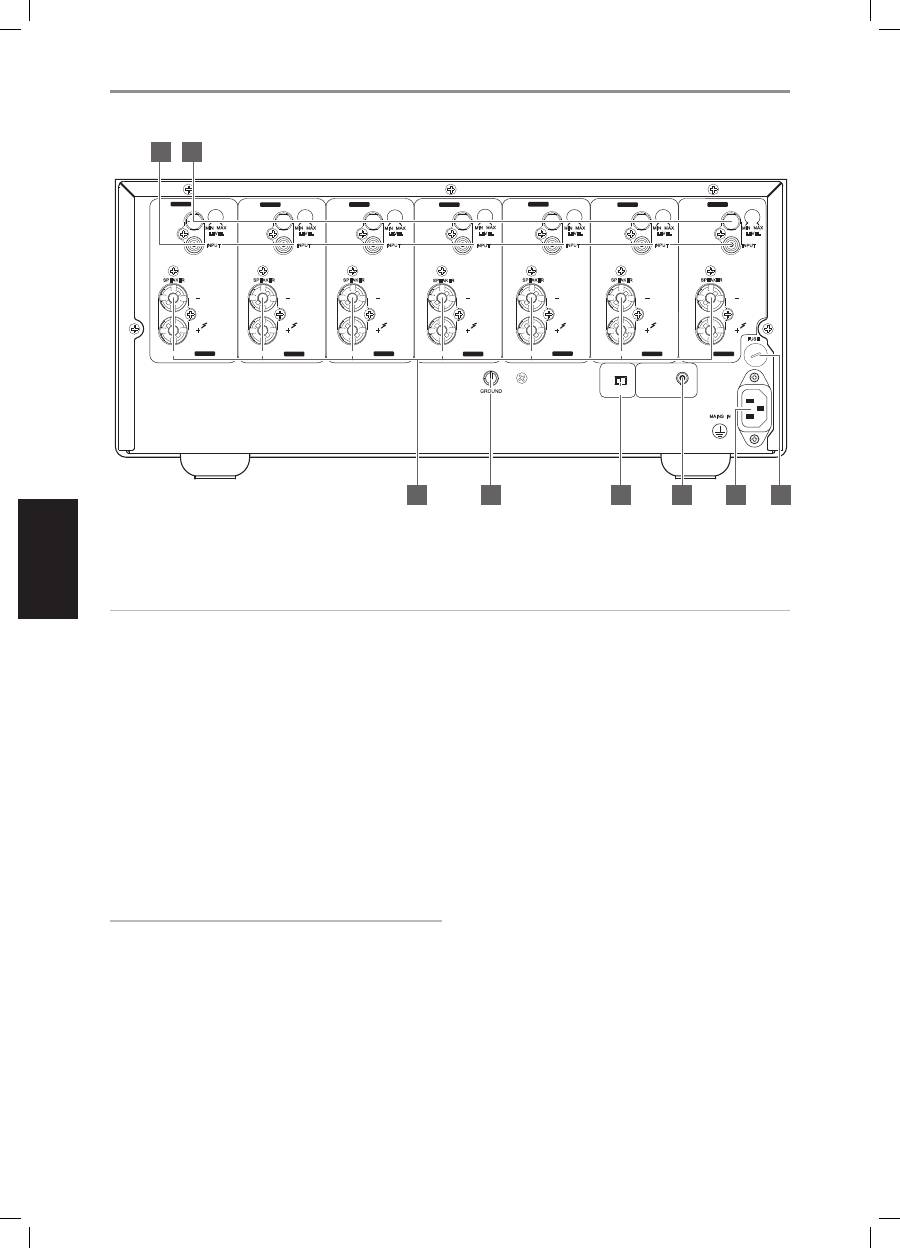

PANNELLO POSTERIORE

ATTENZIONE!

Prima di effettuare qualsiasi connessione, assicurarsi che il T 977 non sia collegato all’alimentazione di rete. Si consiglia inoltre di spegnere o scollegare

dall’alimentazione tutti i componenti associati mentre si effettuano o si interrompono eventuali collegamenti di segnale o di alimentazione CA.

© NAD  T 977

FUSE

MAINS  IN

SPEAKER

SPEAKER

SPEAKER

SPEAKER

SPEAKER

SPEAKER

SPEAKER

INPUT

+12V TRIGGER IN

ON              OFF

CH

AN

NE

L 7

  F

RO

NT

  R

CH

AN

NE

L 6

CH

AN

NE

L 5

CH

AN

NE

L 4

CH

AN

NE

L 3

CH

AN

NE

L 2

  S

UR

R

R

  S

UR

R-B

 R

  C

EN

TE

R

  S

UR

R-B

 L

  S

UR

R L

CH

AN

NE

L 1

  F

RO

NT

 L

  FRONT  R

  SURR  R

  SURR-B R

  CENTER

  SURR-B L

  SURR L

CHANNEL  1

  FRONT L

LEVEL

LEVEL

LEVEL

LEVEL

LEVEL

LEVEL

LEVEL

MAX

MIN

MAX

MIN

MAX

MIN

MAX

MIN

MAX

MIN

MAX

MIN

MAX

MIN

CHANNEL  7

CHANNEL  6

CHANNEL  5

CHANNEL  4

CHANNEL  3

CHANNEL  2

INPUT

INPUT

INPUT

INPUT

INPUT

INPUT

SOFT

CLIPPING

1

2

8

3

4

5

6

7

6
