NAD T 977: IDENTIFIERING AV DE OLIKA REGLAGEN

1  input (ingång)

·

Alla de sju kanalerna har sin egen ingångskontakt.

·

Anslut utgången från en förförstärkare till dessa ingångar.

För optimal värmeavgivning i ett hemmabiosystem bör kanalerna

kopplas in i följande ordning:

Kanal 1 = Vänster Fronthögtalare

Kanal 2 = Surround Vänster högtalare

Kanal 3 = Surround Bakre Vänster högtalare

Kanal 4 = Centerhögtalare

Kanal 5 = Surround Bakre Höger högtalare

Kanal 6 = Surround Höger högtalare

Kanal 7 = Höger Fronthögtalare

BRA ATT VETA

·  Stäng alltid av T 977 och andra apparater i systemet innan du ansluter

eller kopplar ur något till INPUT (Ingångs) kontakterna.

·  Innan du sätter på din T 977 från standby-läge för första gången bör du

se till att alla nivåreglagen är satta på minimum (MIN) läget. Detta för

att undvika att man börjar med för hög volym.

2  input level control (inSignalnivå-kontroll/

nivåreglagen)

·

T 977 är utrustad med separata nivåreglage för varje kanal.

·

Innan du sätter på din T 977 från standby-läge för första gången bör

du se till att alla nivåreglagen är satta på minimum (MIN) läget.

Nivåmatchning

I ett surroundsystem eller en anläggning med mer än ett par högtalare,

kan skillnader i nivåer uppstå beroende på att högtalarna har olika

känslighet . Om den förförstärkaren som används har justermöjligheter

mellan kanalerna skall de ställas i neutralläge (oftast mittläget, rakt upp).

Justera INPUT LEVEL CONTROL så att högtalarna som drivs av T 977

har rätt volym jämfört med de andra högtalarna i systemet från din

lyssnings position.

Utökat reglerområde på volymkontrollen

I många system är förstärkningfaktorn i förförstärkaren så hög att man

överbelastar högtalarna (och hörseln) redan med volymkontrollen vid

klockan 11-12. Detta medför att man bara använder den nedre halvan

av volymkontrollen där den oftast har sämst noggrannhet.

För att utnyttja volymkontrollen mera effektivt kan man sänka

känsligheten på slutsteget så att man behöver vrida på mer med

volymkontrollen för full utstyrning. Ett förslag är att justera nivån så att

full utstyrning sker först vid “klockan 2-3”. Denna procedur ger extra

fördel, den undertrycker förförstärkarens egna brus och störningar

som alstras i linjesteget (Nätbrum och brus som inte är beroende på

volymkontrollens läge).

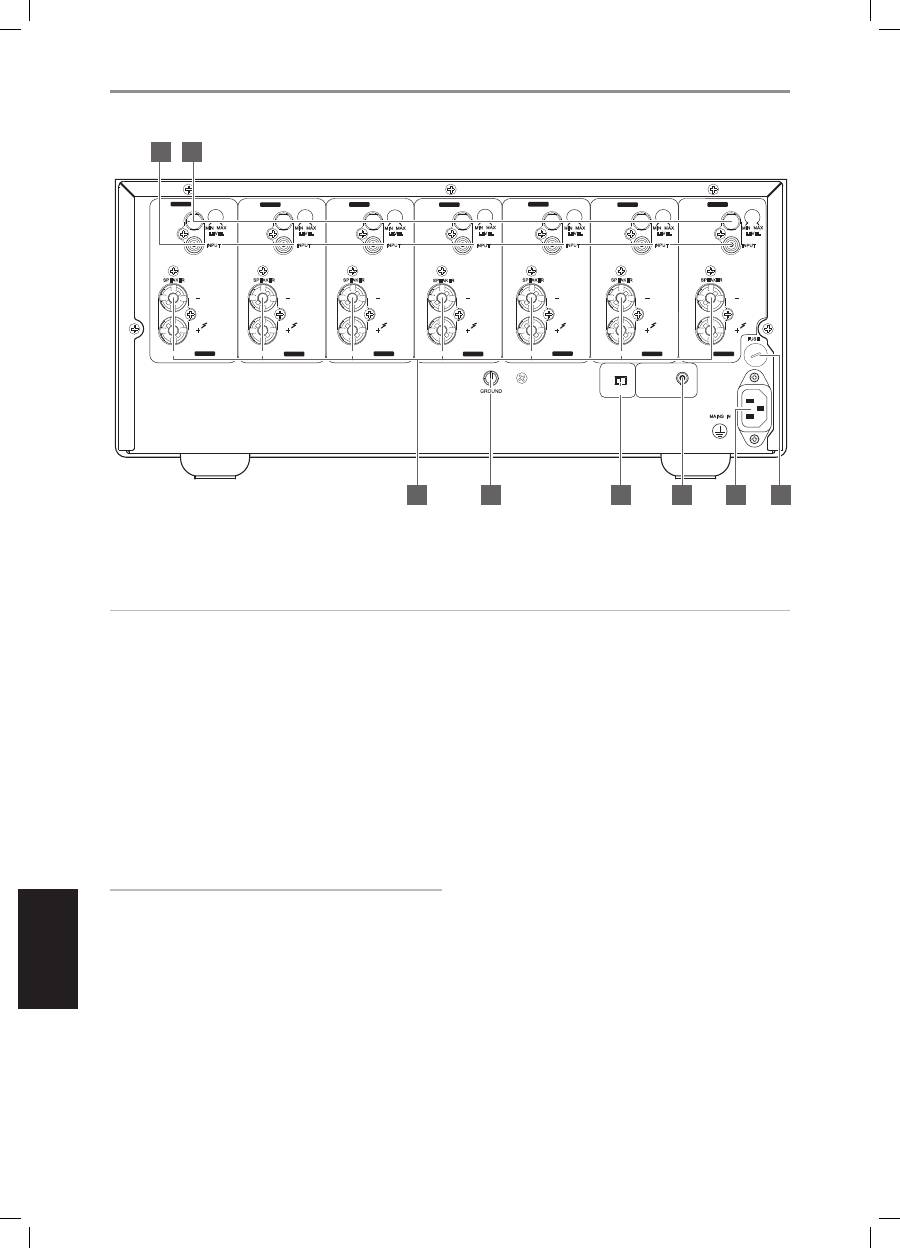

IDENTIFIERING AV DE OLIKA REGLAGEN

apparatenS bakSida

SE UPP!

För säkra dig om att T 977 inte är inkopplad till elnätet när du gör några anslutningar. Vi rekommenderar också att du stänger av strömmen eller drar ur

kontakten till alla tillhörande apparater medan du ansluter eller kopplar ur signal- eller nätkablar.

© NAD  T 977

FUSE

MAINS  IN

SPEAKER

SPEAKER

SPEAKER

SPEAKER

SPEAKER

SPEAKER

SPEAKER

INPUT

+12V TRIGGER IN

ON              OFF

CH

AN

NE

L 7

  F

RO

NT

  R

CH

AN

NE

L 6

CH

AN

NE

L 5

CH

AN

NE

L 4

CH

AN

NE

L 3

CH

AN

NE

L 2

  S

UR

R

R

  S

UR

R-B

 R

  C

EN

TE

R

  S

UR

R-B

 L

  S

UR

R L

CH

AN

NE

L 1

  F

RO

NT

 L

  FRONT  R

  SURR  R

  SURR-B R

  CENTER

  SURR-B L

  SURR L

CHANNEL  1

  FRONT L

LEVEL

LEVEL

LEVEL

LEVEL

LEVEL

LEVEL

LEVEL

MAX

MIN

MAX

MIN

MAX

MIN

MAX

MIN

MAX

MIN

MAX

MIN

MAX

MIN

CHANNEL  7

CHANNEL  6

CHANNEL  5

CHANNEL  4

CHANNEL  3

CHANNEL  2

INPUT

INPUT

INPUT

INPUT

INPUT

INPUT

SOFT

CLIPPING

1

2

8

3

4

5

6

7

6
