Alexika RV 10 basic V: RU
RU: Alexika RV 10 basic V
66
Исходный язык: немéцкий
RU
Содержание
Общее указание на опасность
Опасность получения ожогов!
Условные обозначения
Страница
Декларация о соответствии стандартам ЕС
3
Условные обозначения
66
Гарантия 66
Указания по технике безопасности
67
Использование по назначению
68
Распаковка 69
Важные замечания
69
Размещение 70
Привод RV 10 basic/digital
Нагревательная баня
Стеклянная посуда
Система шлангов
Интерфейсы и выходы
74
Ввод в эксплуатацию
75
Техобслуживание и чистка
76
Принадлежности 77
Коды ошибок
79
Технические данные
80
Таблица растворителей (выбор)
80
В соответствии с условиями продажи и поставки
IKA
®
срок гарантии составляет
24 месяца. При наступлении гарантийного случая обращайтесь к дилеру. Можно
также отправить прибор с приложением платежных документов и указанием
причины рекламации непосредственно на наш завод. Расходы по перевозке
берет на себя покупатель.
Гарантия
Гарантия не распространяется на изнашивающиеся детали, случаи
ненадлежащего обращения, недостаточного ухода и обслуживания, не
соответствующего указаниям настоящей инструкции по эксплуатации.
67
Указания по технике безопасности
•
Количество и тип дистиллята должны соответствовать размеру дистилляционного
оборудования. Охладитель должен обладать достаточной эффективностью.
Контролируйте расход охлаждающего средства на выходе охладителя.
• При работе под нормальным давлением (например, открытый выход
охладителя) стеклянная посуда в сборе должна всегда проветриваться во
избежание повышения давления.
• Следите за тем, чтобы газы, пары или взвешенные вещества в опасной
концентрации могли выходить через открытый выход охладителя. Убедитесь,
что опасность, например, из-за подключенных охлаждаемых ловушек,
газопромывных склянок или работающей вытяжки, исключена.
• Не нагревайте вакуумированные стеклянные сосуды с одной стороны. Во
время фазы нагрева испарительная колба должна вращаться.
• Стеклянная посуда рассчитана на работу с вакуумом до 1 мбар. Перед
началом нагрева выполните вакуумирование оборудования (см. главу
«Ввод в эксплуатацию»). Проветривайте оборудование снова только после
охлаждения. Неконденсированные пары должны быть конденсированы
или безопасно отведены. Если существует опасность разложения остатка
дистилляции в присутствии кислорода, для уменьшения давления
разрешается подавать только инертный газ.
•
Внимание!
Не допускайте образования пероксидов. В остатках после
дистилляции и выпаривания могут накапливаться и взрывообразно
разлагаться неорганические пероксиды!
Храните жидкости, склонные с образованию неорганических пероксидов, в
защищенном от попадания света, в частности ультрафиолетового излучения,
месте и перед дистилляцией и выпариванием проверяйте их на наличие
пероксидов. Имеющиеся пероксиды необходимо удалить. К образованию
пероксидов склонны многочисленные органические соединения,
например, декалин, диэтиловый эфир, диоксан, тетрагидрофуран, а также
ненасыщенные углеводороды, как-то: тетралин, диены, кумол, а также
альдегиды, кетоны и растворы этих веществ.
•
Опасность получения ожогов!
Нагревательная баня, теплопередающая
среда, а также испарительная колба и стеклянная посуда в сборе могут
нагреваться во время работы и оставаться горячими в течение длительного
времени после ее завершения! Перед продолжением работ на приборе дайте
компонентам охладиться.
• Внимание!
Не допускайте задержки кипения. Нагрев испарительной колбы
в нагревательной бане без подключения ротационного привода запрещен!
Если внезапное вспенивание или фумигация свидетельствуют о начале
разложения содержимого колбы, немедленно выключите нагрев. Поднимите
испарительную колбу из нагревательной бани при помощи подъемного
устройства. Очистите опасную зону и предупредите находящихся поблизости
людей!
•
Внимание!
Категорически запрещается эксплуатировать прибор с
вращающейся испарительной колбой и поднятым подъемником. Включите
прибор с низкой скоростью вращения и опустите испарительную колбу
в нагревательную баню, затем увеличьте скорость вращения до нужного
значения. В противном случае существует опасность выплескивания горячей
теплопередающей среды!
• Установите скорость вращения привода таким образом, чтобы при
вращении испарительной колбы в нагревательной бане не выплескивалась
теплопередающая среда, при необходимости снова уменьшите скорость
вращения.
• Во время работы не прикасайтесь к вращающимся частям прибора.
• Дисбаланс может привести к неконтролируемому резонансному поведению
прибора или конструкции. Стеклянное оборудование может быть повреждено
или разбито. При дисбалансе или необычных шумах немедленно выключите
прибор или уменьшите скорость вращения.
• После исчезновения питания в стеклянной посуде возможно возникновение
пониженного давления!
• После прерывания подачи тока прибор при возобновлении подачи
автоматически не запускается.
• Полное обесточивание прибора производится только с помощью выключателя
или путем извлечения вилки кабеля питания или вилки прибора из розетки
электрической сети.
• К розетке для кабеля сетевого питания должен обеспечиваться легкий доступ.
Для вашей защиты
•
Перед вводом в эксплуатацию полностью прочитайте
инструкцию по эксплуатации и соблюдайте указания по
технике безопасности.
•
Храните инструкцию по эксплуатации в доступном для всех
месте.
• Следите за тем, чтобы с прибором работал только обученный персонал.
• Соблюдайте указания по технике безопасности, директивы, предписания
по охране труда и предотвращению несчастных случаев.
В частности при
работе под вакуумом!
• Используйте средства индивидуальной защиты в соответствии с классом
опасности обрабатываемой среды. В противном случае возникает опасность
вследствие:
- разбрызгивания жидкостей;
- захвата частей тела, волос, одежды и украшений;
- травм из-за боя стекла.
• Учитывайте опасности для пользователя, возникающие при контакте со
средами, например, ядовитыми жидкостями, газами, туманом, парами,
пылью или биологическими или микробиологическими веществами, либо
при их вдыхании.
• Установите прибор на ровной, устойчивой, чистой, нескользящей, сухой и
огнестойкой поверхности.
• Следите за наличием достаточного места над прибором, так как стеклянная
посуда в сборе может превышать высоту прибора.
• Перед каждым использованием проверяйте прибор, принадлежности и
особенно стеклянные части на наличие повреждений. Не используйте
поврежденные детали.
• Следите за тем, чтобы стеклянная посуда в сборе не имела внутренних
напряжений! Опасность растрескивания вследствие:
- напряжений из-за неправильной сборки;
- механических воздействий извне;
- локальных температурных пиков.
• Следите за тем, чтобы прибор при вибрациях или дисбалансе оставался
неподвижным.
• Учитывайте опасность, исходящую от:
- воспламеняющихся материалов;
- горючих сред с низкой температурой кипения.
•
Внимание!
Данный прибор предназначен только для
обработки или нагрева сред с температурой воспламенения
выше установленного предела максимальной температуры
нагревательной бани.
Заданный предел максимально допустимой температуры нагревательной
бани должен быть не менее чем на 25 °C ниже точки воспламенения
используемой среды.
•
Запрещается
эксплуатировать прибор во взрывоопасной атмосфере, с
опасными веществами и под водой.
• Допускается обработка только материалов, не имеющих опасной реакции
на прилагаемую при обработке энергию. Это относится и к другим видам
энергии, например, к световому излучению.
• Работы с прибором разрешается выполнять только в контролируемом режиме.
• Работа с избыточным давлением запрещена (давление охлаждающей воды см.
в главе «Технические данные»).
• Не закрывайте вентиляционные отверстия для охлаждения прибора.
• Нельзя исключить потенциально опасного электростатического
взаимодействия между средой и узлом привода.
• Прибор не предназначен для ручного режима работы.
• Безопасная работа обеспечивается только при использовании
принадлежностей, описанных в главе «Принадлежности».
• Соблюдайте инструкцию по эксплуатации нагревательной бани HB 10.
• Соблюдайте инструкцию по эксплуатации принадлежностей, например,
вакуумного насоса.
• Проложите выход вакуумного насоса со стороны нагнетания в вытяжной шкаф.
• Используйте защитный колпак HB 10.2 или экран HB 10.1, защищающий от
брызг.
• Эксплуатируйте прибор только при закрытом со всех сторон вытяжном шкафу
или аналогичных предохранительных устройствах.
68
aна задней правой стороне прибора с максимальным общим весом 3,1 кг.
Испарительная колба поднимется из нагревательной бани.
При первом вводе в эксплуатацию, а также после длительного простоя выполните
следующие действия: перед отключением сетевого напряжения несколько раз
переместите подъемник в нижнее и верхнее конечные положения с помощью
мотора и посредством нажатия функциональных кнопок подъемника.
Примечание: отключение и прекращение подачи сетевого напряжения
осуществляется с задержкой по времени относительно отключения с
помощью кнопки «Power» на передней панели.
Если устройство аварийного подъема не функционирует, обратитесь в сервисную
службу компании
IKA
®
.
Со стороны испарителя (испарительная колба плюс содержимое) максимально
допустимый вес составляет 3,0 кг! При превышении этого веса существует
опасность боя стекла паропроводной трубки!
Учитывайте, что в этом случае устройство аварийного подъема не функционирует.
При большом весе всегда выполняйте работы с медленной скоростью вращения.
Большой дисбаланс ведет к поломке паропроводной трубки!!
• Съемные детали прибора должны быть установлены на место, чтобы
предотвратить проникновение инородных тел, жидкостей и т. д.
• Не допускайте толчков и ударов прибора и принадлежностей.
Устройство аварийного подъема
При выключении прибора или обесточивании включается внутреннее
устройство аварийного подъема, которое поднимает испарительную колбу из
нагревательной бани.
Устройство аварийного подъема в обесточенном состоянии рассчитано на
максимальный общий вес (стеклянная посуда плюс растворитель) 3,1 кг.
Пример расчета максимального веса при использовании вертикальной
стеклянной посуды с колбой объемом 1 литр:
Охладитель + приемная колба + испарительная колба + мелкие детали =
1200 г + 400 г + 280 г + 100 г = 1980 г
Максимальный вес растворителя = 3100 г – 1980 г = 1320 г
При большем весе аварийный подъем может не обеспечиваться, что
обусловлено конструкцией!
При использовании охладителей других типов, например, сухоледного или
высокоэффективного охладителя, а также при использовании распределителей
для повторной дистилляции со съемным охладителем может потребоваться
уменьшение веса в соответствии с добавочным весом этих стеклянных конструкций!
Поэтому перед началом дистилляции проверьте, поднимается ли вверх
нагруженный стеклянной посудой и дистиллятом подъемник в обесточенном
состоянии.
Устройство аварийного подъема необходимо проверять ежедневно перед
началом работы. Переместите подъемник в нижнее конечное положение с
помощью мотора и нажмите кнопку питания «Power» на передней панели или
включите главный сетевой выключатель
Для защиты прибора
• Данные напряжения на типовой табличке должны совпадать с параметрами
сетевого напряжения.
• Розетка сети электропитания должна быть заземлена (должна иметь контакт
защитного провода).
• Открывать прибор могут только квалифицированные специалисты.
Использование по назначению
•
Область применения
- Лаборатории
- Учебные заведения
- Аптеки
- Университеты
Защита пользователя не гарантируется, если прибор эксплуатируется
с принадлежностями, которые поставлены не производителем или не
рекомендованы им, или если прибор эксплуатируется не в соответствии с
назначением или вопреки данным производителя, или если на приборе или
печатной плате третьим лицом проведены изменения.
•
Применение
Прибор в комбинации с рекомендованными компанией
IKA
®
принадлежностями предназначен для:
- быстрой и щадящей дистилляции жидкостей;
- выпаривания растворов и суспензий;
- кристаллизации, синтеза или очистки химических продуктов тонкого
органического синтеза;
- сушки порошков и гранулята;
- рециркуляции растворителей.
Способ эксплуатации: настольный прибор
69
Распаковка
•
Распаковка
- Осторожно распакуйте прибор.
- При наличии повреждений немедленно выясните их причину (почта,
железная дорога или транспортное агентство).
•
Комплект поставки
См. таблицу
RV 10 basic V
x x x x x x x x
RV
10
basic
VC
x x x x x x x x
RV
10
basic
D
x x x x x x x x
RV
10
basic
DC
x x x x x x x x
RV 10 digital V
x x x
x x x
x
x
RV 10 digital VC
x x
x
x x x
x
x
RV
10
digital
D
x x x x x x x x
RV 10 digital DC
x x
x
x x x
x
x
Приво
д RV 10 basic
Приво
д RV 10 digital
Нагреват
ельная баня HB 10
Вер
тик
альная ст
еклянная посу
да RV 10.1
Вер
тик
альная ст
еклянная посу
да RV 10.10 покрытием
Диаг
ональная ст
еклянная посу
да RV 10.2
Диаг
ональная ст
еклянная посу
да RV 10.20 покрытием
Склянк
а Ву
льфа
Дер
жат
ель
Фик
сат
ор о
хладит
еля в сборе
Ко
льцевой г
аечный ключ
Инстр
укция по эк
сплу
ат
ации
Важные замечания
На производительность испарителя влияют скорость вращения, температура,
размер колбы и давление в системе.
Оптимальная пропускная способность проточного охладителя составляет прим. 60%.
Это соответствует конденсации на прим. 2/3 охлаждающей спирали. При более
высокой пропускной способности существует опасность вытяжки неконденсированных
паров растворителя.
Прибор оснащен механизмом защиты хода колбы. После исчезновения питания
в стеклянной посуде в сборе возможно создание вакуума, при повторном
включении выполняется ее проветривание. При исчезновении питания
испарительная колба автоматически поднимается из нагревательной бани при
помощи встроенного газонаполненного амортизатора.
ВНИМАНИЕ!
Устройство аварийного подъема необходимо проверять ежедневно
перед началом работы. См. главу «Указания по технике безопасности», раздел
«Устройство аварийного подъема»!
Дистилляция — это термический метод разделения жидких смесей путем их
выпаривания и последующей конденсации; в основе метода лежит различие
зависящих от давления точек кипения компонентов смесей.
Температура кипения уменьшается при понижении внешнего давления, поэтому
работы, как правило, выполняются с уменьшенным давлением. Тем самым в
нагревательной бане можно поддерживать постоянную температуру (например,
60 °C). С помощью вакуума устанавливается точка кипения при температуре пара
прим. 40 °C. Температура охлаждающей воды для охладителя-конденсатора не
должна превышать 20 °C (правило 60-40-20).
Для создания вакуума следует использовать стойкий к химическому воздействию
мембранный насос с регулятором вакуума, который защищен от остатков
растворителей посредством подключения склянки Вульфа и/или вакуумного
сепаратора.
Использовать водоструйный насос для создания вакуума рекомендуется только
ограниченно, так как при применении этих систем возможно загрязнение
окружающей среды растворителями.
70
Размещение
Открутите зажимное приспособление для регулировки угла ротационного
привода с правой стороны подъемника, повернув винт с грибком (E) против
часовой стрелки (посредством легкого нажатия и одновременного поворота
винт с грибком (E) можно выдвигать или задвигать).
Установите привод на угол прим. 30° (рис. 7).
Затем зафиксируйте ротационный привод против проворачивания, затянув
винт с грибком по часовой стрелке.
Нагревательная баня HB 10
Внимание!
Соблюдайте инструкцию по эксплуатации нагревательной бани,
глава «Ввод в эксплуатацию»!
Установите нагревательную баню на место для установки ротационного
привода и сдвиньте ее влево (рис. 8).
Примечание: обмен данными между узлом привода и нагревательной баней
осуществляется при помощи инфракрасного интерфейса (F). Учитывайте, что обмен
данными обеспечивается только при свободном, непрерывном пути светового луча!
Стеклянная посуда
Откройте фиксатор паропроводной трубки (G), повернув его на 60° против
часовой стрелки (рис. 9).
Привод RV 10 basic/digital

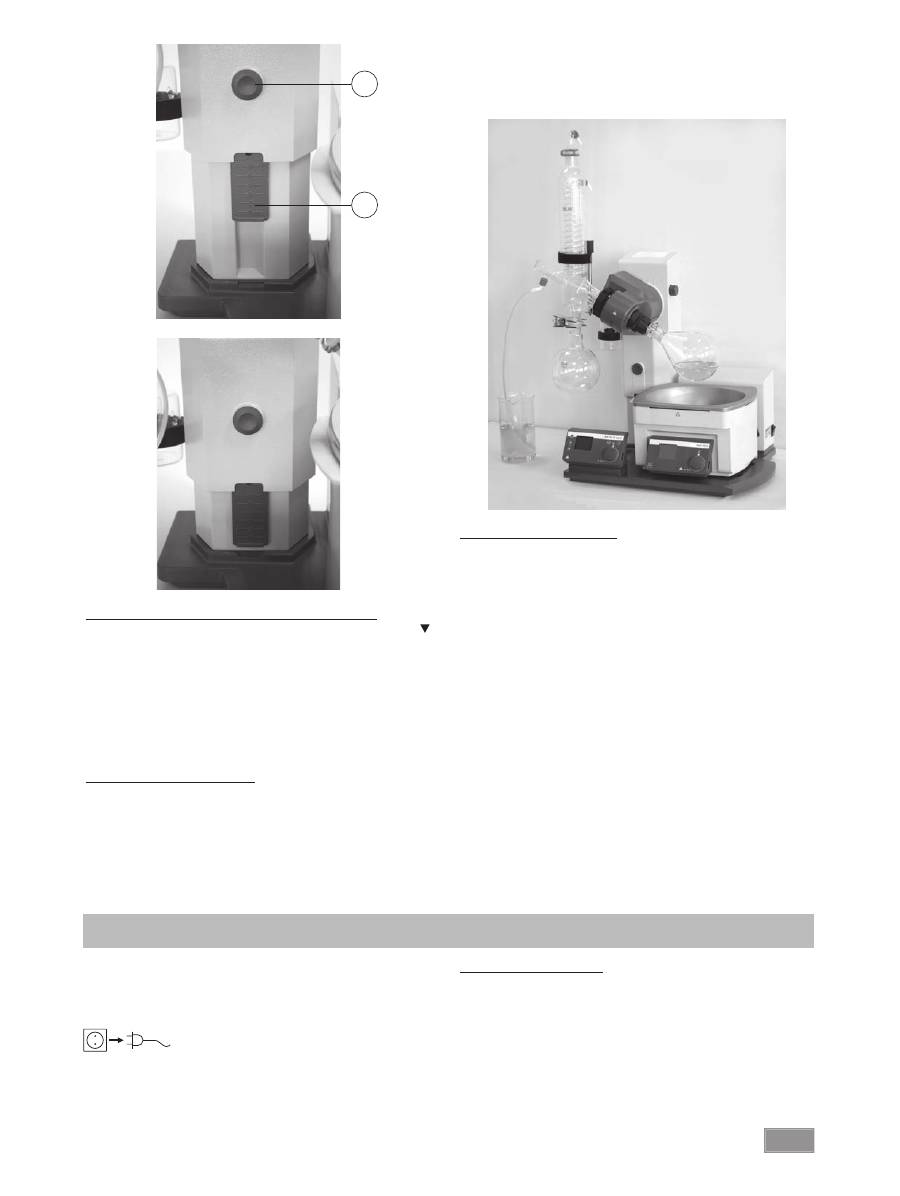

Внимание! Открутите транспортировочное крепление (рис. 4a)!
Нажмите на подъемник рукой и удалите винт с накатанной головкой на
обратной стороне прибора (A).
После удаления транспортировочного крепления подъемник медленно перемещается
в верхнее конечное положение. Длина хода составляет прим. 140 мм.
Подключите прибор к источнику питания (B) с помощью входящего в комплект
поставки кабеля сетевого питания.
Регулируемая ножка прибора (рис. 4b)
Монтаж склянки Вульфа (рис. 5)
Смонтируйте соединительный элемент шланга (C) с левой стороны подъемника.
Смонтируйте держатель (D) на соединительном элементе шланга (C).
Вставьте склянку и смонтируйте входящие в комплект поставки штуцеры для
подключения шлангов на склянке (рис. 6).
рис 4a
рис 4b
рис 5
E
F
G
H
рис. 6
рис 7
рис. 8
рис. 9
C
D
71
Первый ввод в эксплуатацию: монтаж уплотнения RV 10.8001
Вставьте паропроводную трубку (1).
Вставьте уплотнение RV 10.8001 (2).
Установите охладитель (3a).
Затяните накидную гайку вручную до отказа (3b).
Монтаж фиксатора охладителя вертикальной стеклянной посуды
Смонтируйте фиксатор охладителя в соответствии с рисунком (рис. 12).
Смонтируйте пластину (I) с помощью винта с накатанной головкой (J).
Установите ножку штатива (L) на пластину (I) и зафиксируйте ее гайкой (K).
Установите резиновый защитный элемент (M).
Закрепите липкую ленту (N) на ножке штатива (L).
Зафиксируйте вертикальную стеклянную посуду с помощью липкой ленты (N).
Вставьте паропроводную трубку до упора.
Затем заблокируйте этот фиксатор, повернув его на 60° по часовой стрелке
(рис. 10).
Проверьте осевой фиксатор паропроводной трубки.

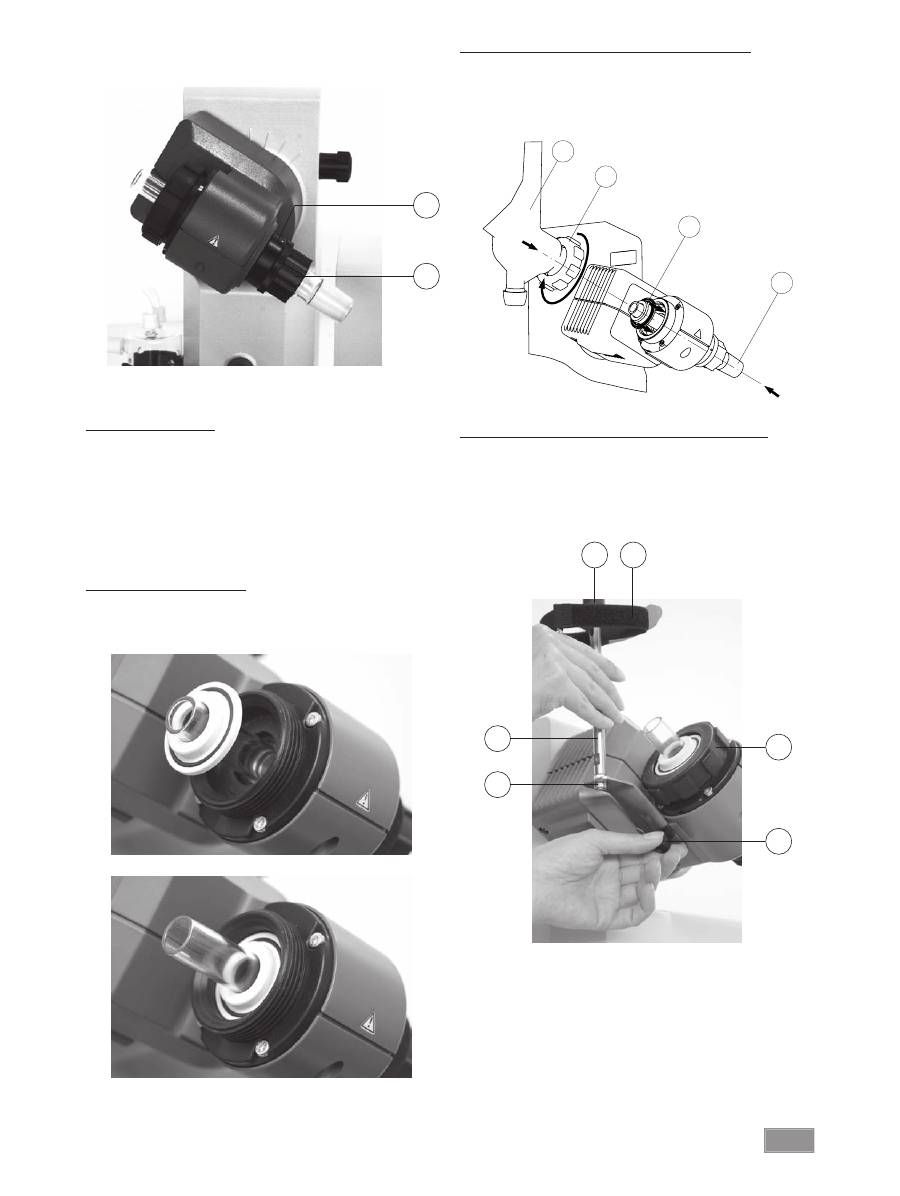

Отжимное приспособление
Пластмассовая гайка (H) служит в качестве отжимного приспособления для
плотно пригнанных соединений шлифа колбы (рис. 10).
Держите фиксатор (G) и открутите пластмассовую гайку (H).
Для этого держите плотно пригнанную испарительную колбу и отверните
пластмассовую гайку (H) до шейки испарительной колбы.
Примечание: перед вводом в эксплуатацию затяните пластмассовую гайку (H) вручную
до отказа влево. При этом крепко держите фиксатор (G) паропроводной трубки.
Установка уплотнения охладителя
Вставьте уплотнение охладителя RV 10.8001 в крепление охладителя и
смонтируйте стеклянную посуду на приборе в соответствии с ее инструкцией
по монтажу (рис. 11 a, b и c ).
рис. 10
H
рис. 11a
рис. 11b
1
2
3a
3b
рис. 11c
рис. 12
I
J
M
N
L
K
G
72
4
7
8
6
12
9
3
10
5
13
15
16
Ротационный
привод
Стеклянная
посуда
RV 10.2
диагональная
RV 10.20
диагональная
,
с
покрытием
Стеклянная
посуда
RV 10.1
вертикальная
RV 10.10
вертикальная
,
с
покрытием
Ротационный
привод
2
10
00
m
l
N
S2
9/
32
1
11
13
12
5
4
7
8
6
15
9
3
2
10
16
11
1
10
00
m
l
N
S2
9/
32
Монтаж стеклянной посуды
Поз. Наименование
Количество
Количество
Диагональная стеклянная посуда
Вертикальная стеклянная посуда
1
Приемная колба
1
1
2
Зажим NS 29
1
1
3
Паропроводная трубка
1
1
4
Запорный кран
1
1
5 Трубка
1
1
6
Охладитель
1 диагональный охладитель
1 вертикальный охладитель
7
Подсоединение
1 входная гильза
1 акуумное соединение
8
Зажим NS 29
1
1
9
Уплотнение RV 10.8001
1
1
10
Испарительная колба объемом 1000 мл
1
1
11
Шарнирный хомут RV 05.10
1
1
12
Винтовой колпачок
4
4
13
Штуцер для подключения шланга
4
4
15 Контргайка
1
1
16
Пружинное кольцо
1 1
73
Система шлангов
Подсоедините шланги для воды к охладителю по принципу противотока (рис. 14).
Проложите вакуумные соединения к охладителю, склянке Вульфа, регулятору вакуума с вентилем и вакуумному насосу.
Для уменьшения потерь растворителя вследствие отсоса всегда подсоединяйте вакуумный шланг к охладителю в наивысшей точке.
Используйте стандартные лабораторные вакуумные шланги с внутренним диаметром 8 мм и толщиной стенок 5 мм (см. главу
«Принадлежности»).
рис. 14
Описание специального охладителя
•
Вертикальный высокоэффективный охладитель RV 10.3 с распределителем
Вертикальный высокоэффективный охладитель с двойной рубашкой
обеспечивает более эффективную конденсацию.
Также поставляется в исполнении с покрытием (RV 10.30).
•
Сухоледный охладитель RV 10.4
Сухоледный охладитель для дистилляции низкокипящих растворителей.
Охлаждение сухим льдом, охлаждающая вода не требуется, максимальная
конденсация за счет низких температур.
Также поставляется в исполнении с покрытием (RV 10.40).
(Не используется в автоматическом режиме прибора RV10 control).
•
Вертикальный охладитель RV 10.5 с распределителем и запорным
вентилем для повторной дистилляции
Также поставляется в исполнении с покрытием (RV 10.50).
•
Вертикальный высокоэффективный охладитель RV 10.6 с распределителем
и запорным вентилем для повторной дистилляции
Вертикальный высокоэффективный охладитель с двойной рубашкой
обеспечивает более эффективную повторную дистилляцию.
Также поставляется в исполнении с покрытием (RV 10.60).
Демонтаж охладителя
Используйте входящий в комплект поставки кольцевой гаечный ключ для
откручивания плотно пригнанных накидных гаек.
Открутите накидную гайку, повернув ее против часовой стрелки.
Отклейте липкую ленту.
рис. 13
74
- Каждая отдельная команда (в том числе параметр и данные) и каждый ответ
заключаются в последовательности «Пусто Перевод каретки Пусто Перевод
строки» (код: hex 0x20 hex 0x0d hex 0x0A) и состоят не более чем из 80 символов.
- Десятичным разделителем в числе с плавающей запятой является точка (код:
hex 0x2E).
Упомянутые выше модели всецело соответствуют рекомендациям комиссии NAMUR
(Комиссия по стандартизации контрольно-измерительной техники в химической
промышленности. Рекомендации NAMUR по изготовлению электрических
разъемных соединений для передачи аналоговых и цифровых сигналов на
отдельные лабораторные контрольно-измерительные устройства, редакция 1.1).
Команды NAMUR и дополнительные команды, специфические для
IKA
®
, служат
только как команды низкого уровня для связи между прибором и ПК. При наличии
соответствующего терминала и программы связи эти команды могут передаваться
напрямую на прибор. Labworldsoft — это удобный пакет программ
IKA
®
,
работающих в среде MS Windows и предназначенных для управления прибором
и приема данных с прибора, а также для графического представления, например
графических характеристик скорости вращения.
Далее приводится обзор команд (NAMUR), воспринимаемых контрольными
устройствами
IKA
®
.
Используемые сокращения:
X,y
=
параметр нумерации (целое число)
m
=
значение переменной, целое число
n
=
значение переменной, число с плавающей запятой
X
=
4
Скорость вращения
X
=
60
Интервальное время (1-60 секунд, 1 <= m >= 60)
X
=
61
Таймер (1-199 минут, 1 <= m >= 199)
X
=
62
Направление подъемника (m=2-> подъемник вверх,
m=1-> подъемник вниз)
Команды NAMUR
Функция
IN_NAME
Запрос обозначения
IN_PV_X
Считывание фактического значения
X = 4
IN_SOFTWARE
Запрос идентификационного номера,
даты и версии ПО
IN_SP_X
Считывание установленного заданного значения
X = 4
OUT_SP_X m
Установка заданного значения на m
X = 1,60,61,62
RESET
Переключение на нормальный режим работы
START_X
Включение (дистанционной) функции прибора
X = 4,60,61,62
STATUS
Вывод состояния
0:ручной режим, без неисправностей
1:запуск автоматического режима (без неисправностей)
ERROR z (номер ошибки z см. в таблице)
STOP_X
Выключение функции прибора. Переменная, заданная
X = 1,60, 61, 62
командой OUT_SP_X, сохраняется.
Передача данных
HB 10
Нагревательная баня передает данные через ИК-интерфейсы. Они расположены
с левой стороны дисплея нагревательной бани или с правой стороны дисплея
узла привода. Не помещайте какие-либо предметы между двумя панелями
управления во избежание образования помех при передаче данных (рис. 15)!
RV10 digital
Интерфейс RS 232 на задней стороне прибора, оснащенный 9-контактным разъемом
SUB-D, можно подсоединять к ПК. Контактам назначены последовательные
сигналы. С помощью лабораторного программного обеспечения labworldsoft
прибором можно управлять дистанционно.
Примечание: соблюдайте требования к системе, а также указания инструкции
по эксплуатации и справочную информацию программного обеспечения.
Последовательный интерфейс RS 232 (V24)
Конфигурация
- Функцией каналов интерфейса является передача между прибором и системой
автоматизации избранных сигналов, спецификация которых приводится в
стандарте EIA RS232 C в соответствии со стандартом DIN 66 020, часть 1.
- На электрические свойства каналов интерфейса и распределение состояния сигналов
распространяется стандарт RS 232 C в соответствии со стандартом DIN 66 259, часть 1.
- Способ передачи: асинхронная передача сигналов в режиме «старт-стоп».
- Тип передачи: полный дуплекс.
- Формат символов: кодирование символов согласно формату данных,
установленному стандартом DIN 66 022 для режима «старт-стоп». 1 стартовый
бит; 7 бит символа; 1 бит четности (четный = Even); 1 стоповый бит.
- Скорость передачи: 9600 бит/с.
- Управление потоком данных: нет.
- Процедура доступа: передача данных с прибора на компьютер осуществляется
только по запросу компьютера.
Синтаксис и формат команд
Для команд действительны следующие положения:
- Команды отправляются только с компьютера (ведущее устройство) на прибор
(ведомое устройство).
- Передача данных с прибора выполняется исключительно по запросу компьютера.
Сообщения об ошибках также не могут спонтанно отправляться с прибора на
компьютер (система автоматизации).
- Команды передаются заглавными буквами.
- Команды и параметры, а также последовательно передаваемые параметры
разделяются по меньшей мере одним пробелом (код: hex 0x20).
Кабель PC 1.1 (рис. 16)
Требуется для соединения 9-контактного разъема с ПК.
Интерфейсы и выходы
рис. 15
IR
рис. 16
75
Прибор готов к эксплуатации после вставки
сетевого штекера в розетку.
Сетевой выключатель (рис. 17)
Включите прибор с правой стороны.
Функции прибора активированы.
Функциональные кнопки (см. страницу 4)
•
Кнопка питания «Power» (1)
Один раз нажмите кнопку питания «Power»
Режим ожидания
Снова нажмите кнопку питания «Power».
Функции прибора снова активированы.
Индикация «Версия ПО» изменяется на индикацию «Параметры».
Примечание: прибор необходимо сначала включить с помощью сетевого
выключателя, расположенного с правой стороны прибора.
Примечание: прибор обесточен только после выключения с помощью
сетевого выключателя (правая сторона прибора)!
•
Кнопка положения подъемника « » (2)
Нажмите кнопку « », подъемник перемещается вверх.
Отпустите кнопку « », подъемник останавливается и остается в этом положении.
•
Кнопка положения подъемника « » (3)
Нажмите кнопку « », подъемник перемещается вниз.
Отпустите кнопку « », подъемник останавливается и остается в этом положении.
•
Поворотная кнопка (4)
Установка скорости вращения
Поверните поворотную кнопку
Установка скорости вращения
Точность установки скорости вращения: + 5 об/мин
Диапазон скорости вращения 20-270 об/мин
Примечание: при выборе скорости вращения > 100 об/мин автоматически
активируется плавный пуск.
Пуск/останов ротационного привода
Нажмите поворотную кнопку
Пуск ротационного привода
Снова нажмите поворотную кнопку
Останов ротационного привода
•
Кнопка «Таймер» (5)
Нажмите кнопку «Таймер»
На дисплее появится блок таймера, индикатор «ТАЙМЕР» мигает.
Установите заданное значение «Таймер» с помощью поворотной кнопки
путем поворота (от 1 до 199 минут).
Сохраните заданное значение «Таймер», повторно нажав кнопку «Таймер».
Запуск функции «Таймер»
- Автоматически во время работы ротационного привода
- Запуск ротационного привода
Примечание: по истечении времени таймера звучит акустический сигнал,
вращение завершается, и подъемник перемещается вверх.
Ввод в эксплуатацию
На дисплее появляется ранее сохраненное значение
Для деактивации таймера установите заданное значение «0»
•
Кнопка «Инт» (6)
Интервальный цикл для правого/левого вращения (перемена направления
вращения) испарительной колбы в секундах.
Нажмите кнопку «Инт»
На дисплее появится блок интервала, индикатор «ИНТ» мигает.
Установите заданное значение «Инт» с помощью поворотной кнопки путем
поворота (от 1 до 60 секунд).
Запуск функции «Инт»
- Автоматически во время работы ротационного привода
- Запуск ротационного привода
Примечание: в интервальном режиме работы максимальная скорость
вращения ограничена 200 об/мин.
Сохраните заданное значение «Инт», повторно нажав кнопку «Инт»
Для деактивации интервала установите заданное значение «0»
Дисплей (см. страницу 4)
•
Индикатор «REMOTE» (Дистанционный) (10)
(только в приборе RV 10 digital)
Дистанционное управление с помощью ПК в комбинации с ПО labworldsoft активно.
•
Индикатор «888 об/мин» (20)
Индикация текущей заданной или фактической скорости вращения в оборотах
в минуту [об/мин].
При включении прибора на дисплее появляется последнее выбранное заданное
значение скорости вращения.
•
Индикатор (30)
Ротационный привод работает.
•
Индикатор «ТАЙМЕР» (40)
Таймер активен.
Индикация оставшегося времени дистилляции в минутах [мин].
Примечание: в приборе RV 10 digital с помощью ПО labwordsoft после истечения времени
таймера можно дополнительно активировать отключение нагревательной бани.
•
Индикатор «ИНТ» (50)
Интервальный режим работы активирован.
•
Индикатор «E01» (20)
--- Не изображен на рисунке ---
Коды ошибок см. в главе «Коды ошибок».
Регулировка нижнего концевого упора
Внимание!
В зависимости от размера колбы, угла установки ротационного
привода, а также положения нагревательной бани и подъемника испарительная
колба может подниматься на нагревательной бане.
Опасность боя стекла!
Установите ограничение для нижнего положения подъемника с помощью
регулируемого концевого упора.
Нажимайте кнопку « » до тех пор, пока подъемник не достигнет нужного положения.
Примечание: испарительная колба должна быть на 2/3 погружена в нагревательную баню.
Для перемещения упора (Q) нажмите центральную кнопку (R) на передней
стороне подъемника (рис. 18).
Установите упор (Q) в нужное положение (рис. 19).
Нажимайте кнопку « » до тех пор, пока подъемник не достигнет верхнего концевого упора.
Примечание: путь ограничен диапазоном 0-6 см.
рис. 17
76
Проверка функции отключения при достижении концевого упора:
Переместите подъемник вниз посредством длительного нажатия кнопки « ».
Привод автоматически отключается при достижении установленного нижнего
конечного положения.
Снова переместите привод в верхнее положение.
Для включения устройства аварийного подъема подъемника после длительного
простоя перед началом дистилляции несколько раз переместите подъемник в
крайнее нижнее или крайнее верхнее конечное положение с помощью мотора (см.
главу «Указания по технике безопасности», раздел «Устройство аварийного подъема»)!
Заполнение испарительной колбы
Перед заполнением испарительной колбы стеклянное оборудование
устанавливается на заданное давление с помощью регулятора вакуума.
Заполните испарительную колбу через подающий трубопровод.
В связи с наличием вакуума растворитель всасывается в испарительную колбу.
Благодаря этому потери растворителя вследствие отсоса можно свести к
минимуму.
До создания вакуума испарительную колбу также можно заполнить вручную.
Испарительную колбу можно заполнять только на половину ее объема.
Примечание.
Внимание!
Максимально допустимый вес (испарительная колба
плюс содержимое) составляет 3 кг.
Установка нагревательной бани
Соблюдайте также инструкцию по эксплуатации нагревательной бани
IKA
®
HB 10!
Переместите подъемник в нижнее положение и проверьте положение нагревательной
бани относительно положения испарительной колбы. При использовании больших
испарительных колб (объемом 2 или 3 литра) или в зависимости от установленного
угла ротационного привода нагревательную баню можно сместить на 50 мм вправо.
Заполните нагревательную баню теплопередающей средой так, чтобы
испарительная колба на 2/3 была погружена в теплопередающую среду.
Включите ротационный привод и медленно увеличьте скорость вращения.
Примечание: не допускайте образования волн.
Включите нагревательную баню с помощью главного выключателя.
Примечание: не допускайте возникновения напряжений стеклянной посуды из-
за различных температур испарительной колбы и нагревательной бани при
опускании испарительной колбы в нагревательную баню!
Примечание: при использовании неоригинальных принадлежностей,
поставляемых не компанией
IKA
®
, смещения нагревательной бани на 50 мм
будет недостаточно, в частности при использовании испарительной колбы
объемом 3 л и пеногасителя.
Используйте навесную пластину
IKA
®
RV 10.3000 для увеличения диапазона
смещения нагревательной бани на 150 мм.
рис. 18
Q
R
рис. 19
рис. 20
Техобслуживание и чистка
Прибор не требует технического обслуживания. Он подвержен лишь естественному
старению деталей и их отказу со статистически закономерной частотой.
Уплотнение охладителя для стекла необходимо регулярно проверять и при
необходимости заменять.
Для проведения чистки извлеките сетевой штекер из розетки.
Для чистки прибора используйте исключительно воду, содержащую поверхностно-
активные моющие вещества, или, при сильном загрязнении, изопропиловый спирт.
Устройство аварийного подъема
Устройство аварийного подъема необходимо проверять ежедневно перед началом работы!
После длительного простоя (прим. четыре недели) перед началом дистилляции
несколько раз переместите подъемник в крайнее нижнее или крайнее верхнее
конечное положение с помощью мотора (см. главу «Указания по технике
безопасности», раздел «Устройство аварийного подъема»)! Если устройство
аварийного подъема не функционирует, обратитесь в сервисную службу
компании
IKA
®.
77
Принадлежности
RV 10.1
Вертикальная стеклянная посуда NS 29/32 (1)
RV 10.10
Вертикальная стеклянная посуда, с покрытием NS 29/32 (1)
RV 10.2
Диагональная стеклянная посуда NS 29/32 (2)
RV 10.20
Диагональная стеклянная посуда, с покрытием NS 29/32 (2)
RV 10.700
Вертикальная стеклянная посуда NS 29/42 (1)
RV 10.710
Вертикальная стеклянная посуда, с покрытием NS 29/42 (1)
RV 10.800
Диагональная стеклянная посуда NS 29/42 (2)
RV 10.810
Диагональная стеклянная посуда, с покрытием NS 29/42 (2)
RV 10.900
Вертикальная стеклянная посуда NS 24/40 (1)
RV 10.910
Вертикальная стеклянная посуда, с покрытием NS 24/40 (1)
RV 10.1000
Диагональная стеклянная посуда NS 24/40 (2)
RV 10.1010
Диагональная стеклянная посуда, с покрытием NS 24/40 (2)
RV 10.3
Вертикальный высокоэффективный охладитель с распределителем (1)
RV 10.30
Вертикальный высокоэффективный охладитель с распределителем,
с покрытием (1)
RV 10.4
Сухоледный охладитель (2)
RV 10.40
Сухоледный охладитель, с покрытием (2)
RV 10.5
Система повторной дистилляции с вертикальным охладителем
(без рис.)
RV 10.50
Система повторной дистилляции с вертикальным охладителем,
с покрытием (без рис.)
RV 10.6
Система повторной дистилляции с высокоэффективным охладителем (3)
RV 10.60
Система повторной дистилляции с высокоэффективным охладителем,
с покрытием (3)
HB 10.1
Защитный экран (нагревательная баня HB 10) (1)
HB 10.2
Защитный колпак (нагревательная баня HB 10) (2)
RV 10.70
Паропроводная трубка NS 29/32
RV 10.71
Паропроводная трубка NS 24/29
RV 10.72
Паропроводная трубка NS 29/42
RV 10.73
Паропроводная трубка NS 24/40
RV 10.74
Паропроводная трубка NS 29/32, короткая,
для повторной дистилляции
RV 10.75
Паропроводная трубка NS 24/29, короткая,
для повторной дистилляции
RV 10.76
Паропроводная трубка NS 29/42, короткая,
для повторной дистилляции
RV 10.77
Паропроводная трубка NS 24/40, короткая,
для повторной дистилляции
RV 10.80
Испарительная колба NS 29/32 50 мл
RV 10.81
Испарительная колба NS 29/32 100 мл
RV 10.82
Испарительная колба NS 29/32 250 мл
RV 10.83
Испарительная колба NS 29/32 500 мл
RV 10.84
Испарительная колба NS 29/32 1000 мл
RV 10.85
Испарительная колба NS 29/32 2000 мл
RV 10.86
Испарительная колба NS 29/32 3000 мл
RV 10.90
Испарительная колба NS 24/32 50 мл
RV 10.91
Испарительная колба NS 24/32 100 мл
RV 10.92
Испарительная колба NS 24/32 250 мл
RV 10.93
Испарительная колба NS 24/32 500 мл
RV 10.94
Испарительная колба NS 24/32 1000 мл
RV 10.95
Испарительная колба NS 24/32 2000 мл
RV 10.96
Испарительная колба NS 24/32 3000 мл
RV 10.97
Испарительная колба NS 24/40 1000 мл
Заказ запасных частей
При заказе запасных частей указывайте следующие данные:
- тип прибора;
- серийный номер прибора (указан на типовой табличке);
- номер позиции и обозначение запчасти, см. рисунки и список запчастей на
сайте
www.ika.com
.
В случае ремонта
Для ремонта прибор должен быть очищен и освобожден от вредных для
здоровья веществ. Используйте для этого входящий в комплект поставки бланк
«Свидетельство о безопасности» или распечатку бланка, скаченную с веб-сайта
IKA
®
www.ika.com
.
Отправляйте прибор в оригинальной упаковке. Складской упаковки для
обратной отправки недостаточно. Используйте дополнительно подходящую
транспортировочную упаковку.
78
RV 10.2001
Испарительная колба NS 29/42 50 мл
RV 10.2002
Испарительная колба NS 29/42 100 мл
RV 10.2003
Испарительная колба NS 29/42 250 мл
RV 10.2004
Испарительная колба NS 29/42 500 мл
RV 10.87
Испарительная колба NS 29/42 1000 мл
RV 10.2005
Испарительная колба NS 29/42 2000 мл
RV 10.2006
Испарительная колба NS 29/42 3000 мл
RV 10.2007
Испарительная колба NS 24/40 50 мл
RV 10.2008
Испарительная колба NS 24/40 100 мл
RV 10.2009
Испарительная колба NS 24/40 250 мл
RV 10.2010
Испарительная колба NS 24/40 500 мл
RV 10.2011
Испарительная колба NS 24/40 1000 мл
RV 10.2012
Испарительная колба NS 24/40 2000 мл
RV 10.2013
Испарительная колба NS 24/40 3000 мл
RV 10.100
Приемная колба KS 35/20 100 мл
RV 10.101
Приемная колба KS 35/20 250 мл
RV 10.102
Приемная колба KS 35/20 500 мл
RV 10.103
Приемная колба KS 35/20 1000 мл
RV 10.104
Приемная колба KS 35/20 2000 мл
RV 10.105
Приемная колба KS 35/20 3000 мл
RV 10.200
Приемная колба KS 35/20, с покрытием, 100 мл
RV 10.201
Приемная колба KS 35/20, с покрытием, 250 мл
RV 10.202
Приемная колба KS 35/20, с покрытием, 500 мл
RV 10.203
Приемная колба KS 35/20, с покрытием, 1000 мл
RV 10.204
Приемная колба KS 35/20, с покрытием, 2000 мл
RV 10.205
Приемная колба KS 35/20, с покрытием, 3000 мл
RV 10.300
Порошковая колба NS 29/32 500 мл
RV 10.301
Порошковая колба NS 29/32 1000 мл
RV 10.302
Порошковая колба NS 29/32 2000 мл
RV 10.303
Порошковая колба NS 24/29 500 мл
RV 10.304
Порошковая колба NS 24/29 1000 мл
RV 10.305
Порошковая колба NS 24/29 2000 мл
RV 10.2014
Порошковая колба NS 29/32 500 мл
RV 10.2015
Порошковая колба NS 29/32 1000 мл
RV 10.2016
Порошковая колба NS 29/32 2000 мл
RV 10.217
Порошковая колба NS 24/40 500 мл
RV 10.218
Порошковая колба NS 24/40 1000 мл
RV 10.219
Порошковая колба NS 24/40 2000 мл
RV 10.400
Испарительный цилиндр NS 29/32 500 мл
RV 10.401
Испарительный цилиндр NS 29/32 1500 мл
RV 10.402
Испарительный цилиндр NS 24/29 500 мл
RV 10.403
Испарительный цилиндр NS 24/29 1500 мл
RV 10.2020
Испарительный цилиндр NS 29/42 500 мл
RV 10.2021
Испарительный цилиндр NS 29/42 1500 мл
RV 10.2022
Испарительный цилиндр NS 24/40 500 мл
RV 10.2023
Испарительный цилиндр NS 24/40 1500 мл
RV 10.500
Пеногаситель NS 29/32
RV 10.501
Пеногаситель NS 24/29
RV 10.2024
Пеногаситель NS 29/42
RV 10.2025
Пеногаситель NS 24/40
RV 10.600
Насадка «паук» с 6 дистилляционными пробирками NS 29/32
RV 10.601
Насадка «паук» с 12 дистилляционными пробирками NS 29/32
RV 10.602
Насадка «паук» с 20 дистилляционными пробирками NS 29/32
RV 10.603
Насадка «паук» с 6 дистилляционными пробирками NS 24/29
RV 10.604
Насадка «паук» с 12 дистилляционными пробирками NS 24/29
RV 10.605
Насадка «паук» с 20 дистилляционными пробирками NS 24/29
RV 10.2026
Насадка «паук» с 6 дистилляционными пробирками NS 29/42
RV 10.2027
Насадка «паук» с 12 дистилляционными пробирками NS 29/42
RV 10.2028
Насадка «паук» с 20 дистилляционными пробирками NS 29/42
79
Индикация неисправностей при работе прибора осуществляется с помощью сообщений об ошибках на дисплее (только RV 10 digital).
После отображения сообщения о серьезной ошибке подъемник перемещается в верхнее конечное положение, а система управления прибора блокируется.
Подъемник можно продолжать эксплуатировать.
В этом случае выполните следующие действия:
Выключите прибор с помощью выключателя.
Примите меры по устранению неисправности.
Снова запустите прибор.
Код
Следствие
Причина
Способ устранения
ошибки
E01
Вращение отсутствует или слишком
Обрыв кабеля
Уменьшите заправочный объем испарительной колбы
маленькое
Нагрузка слишком большая
Мотор заблокирован
E02
Нет связи с нагревательной баней
Интерфейс закрыт или загрязнен
Проверьте/очистите интерфейс
Если неисправность не удается устранить посредством описанных мер, или имеет место другая неполадка:
- обратитесь в сервисную службу
IKA
®
;
- отправьте прибор с кратким описанием неполадки.
RV 10.2029
Насадка «паук» с 6 дистилляционными пробирками NS 24/40
RV 10.2030
Насадка «паук» с 12 дистилляционными пробирками NS 24/40
RV 10.2031
Насадка «паук» с 20 дистилляционными пробирками NS 24/40
RV 10.610
дистилляционными пробирками 20 мл
RV 10.606
Насадка «паук» с 5 колбами, 50 мл NS 29/32
RV 10.607
Насадка «паук» с 5 колбами, 100 мл NS 29/32
RV 10.608
Насадка «паук» с 5 колбами, 50 мл NS 24/29
RV 10.609
Насадка «паук» с 5 колбами, 100 мл NS 24/29
RV 10.2032
Насадка «паук» с 5 колбами, 50 мл NS 29/42
RV 10.2033
Насадка «паук» с 5 колбами, 100 мл NS 29/42
RV 10.2034
Насадка «паук» с 5 колбами, 50 мл NS 24/40
RV 10.2035
Насадка «паук» с 5 колбами, 100 мл NS 24/40
RV 10.3000
Навесная пластина
RV 10.8001
Уплотнение, ПТФЭ
PC 1.1
Кабель
Labworldsoft
®
Коды ошибок
80
Технические данные
Только RV 10 basic
Только RV 10 digital
Диапазон рабочего напряжения
В~
100 - 230 + 10%
Номинальное напряжение
В~
100 - 230
Частота
Гц
50 / 60
Присоединяемая мощность без нагревательной бани Вт
75
Присоединяемая мощность в режиме ожидани Вт
3,3
Скорость вращения
об/мин
20-280
Индикатор скорости вращения
Цифровой
Дисплей, размеры области просмотра (Ш x В)
мм
48 x 35
Дисплей
7-сегментный дисплей
Многоязычность -
Правое/левое вращение/интервальный режим работы
Да
Плавный пуск
Да
Подъемник Автоматический
Скорость подъема
мм/с
50
Ход
мм 140
Регулировка нижнего концевого упора
60 мм, бесконтактный
Наклон головки, регулируемый
0° - 45°
Таймер
мин
1-199 минут
Интервал
с 1-60
Встроенный регулятор вакуума
-
Интерфейс
-
RS 232
Программирование графических характеристик
-
С помощью labworldsoft
Программирование процессов дистилляции
-
С помощью labworldsoft
Дистанционное управление
-
С помощью labworldsoft
Площадь охлаждения
cm
2
1200
(стандартный охладитель RV 10.1,10.10,10.2,10.20)
Предохранитель
2xT1, 6A 250V 5x20
Допустимая продолжительность включения
%
100
Допустимая температура окружающей среды
°C
5-40
Допустимая относительная влажность
%
80
Степень защиты согласно DIN EN 60529
IP 20
Класс защиты
I
Категория перенапряжения
II
Уровень загрязнения
2
Вес (без стеклянной посуды; без нагревательной бани)
кг 16,8
17,5
Размеры (Ш x Г x В)
мм
500 x 410 x 430
Использование прибора над уровнем моря
м
Макс. 2000
Право на технические изменения сохраняется!
Таблица растворителей (выбор)
Растворитель
Формула
Давление для
точки кипения при
40 °C (мбар)
Уксусная кислота
C2H4O2
44
Ацетон
C3H6O 556
Ацетонитрил
C2H3N 226
Амиловый спирт,
C5H12O
11
Н-пентанол
Н-бутанол
C4H10 25
Трет. бутанол,
C4H10O
130
2-метил-2-пропанол
Бутилацетат
C6H12O2
39
Хлорбензол
C6H5CI 36
Хлороформ
CHCI3 474
Циклогексан
C6H12 235
Дихлорметан,
CH2CI2
Атм. давл.
Метиленхлорид
Диэтиловый эфир
C4H10O
Атм. давл.
1,2-дихлорэтилен (транс)
C2H2CI2
751
Диизопропиловый эфир
C6H14O
375
Диоксан
C4H8O2 107
Диметилформамид (ДМФА)
C3H7NO
11
Этанол
C2H6O 175
Растворитель
Формула
Давление для
точки кипения при
40 °C (мбар)
Этилацетат
C4H8O2 240
Этилметилкетон
C4H8O 243
Гептан
C7H16 120
Гексан
C6H14 335
Изопропиловый спирт
C3H8O
137
Изоамиловый спирт,
C5H12O
14
3-метил-1-бутанол
Метанол
CH4O 337
Пентан
C5H12
Атм. давл.
Н-пропиловый спирт
C3H8O
67
Пентахлорэтан
C2HCI5 13
1,1,2,2-тетрахлорэтан C2H2CI4 35
1,1,1-трихлорэтан
C2H3CI3 300
Тетрахлорэтилен
C2CI4 53
Тетрахлорметан
CCI4 271
Тетрагидрофуран (ТГФ)
C4H8O
357
Толуол
C7H8 77
Трихлорэтилен
C2HCI3 183
Вода
H2O 72
Ксилол
C8H10 25
Notes
IKA
®
- Werke
GmbH & Co.KG
Janke & Kunkel-Str. 10
D-79219 Staufen
Tel. +49 7633 831-0
Fax +49 7633 831-98
sales@ika.de
www.ika.com
00/0000/0
