Note sulle operazioni di sicurezza

ATTENZIONE

Non smontare

Toccando le parti interne della fotocamera o dell’obiettivo si potrebbero causare dei

guasti. Le riparazioni devono essere eseguite solamente da tecnici qualificati.

Qualora, in caso di caduta o di qualsiasi altro incidente, la fotocamera o l’obiettivo

dovessero rompersi, portare il prodotto presso un punto assistenza Nikon autorizzato

per l’ispezione, dopo averlo scollegato dalla presa e/o rimosso la batteria.

In caso di malfunzionamento, disattivare immediatamente la fotocamera

Qualora dalla fotocamera o dall’obiettivo dovesse uscire del fumo o un odore

insolito, rimuovere immediatamente la batteria, facendo attenzione a non

ustionarsi. Continuando a utilizzare la fotocamera, sussiste il rischio di lesioni.

Dopo aver rimosso o scollegato la fonte di alimentazione, portare l’apparecchio

presso un punto assistenza Nikon autorizzato per l’ispezione.

Non usare la fotocamera o l’obiettivo in presenza di gas infiammabili

In caso contrario, si potrebbe procurare un’esplosione o un incendio.

Non guardare il sole in modo diretto attraverso l’obiettivo o il mirino

Guardando in modo diretto il sole o qualsiasi altra fonte intensa di luce, si è

soggetti al rischio di indebolimento permanente della vista.

Tenere lontano dalla portata dei bambini

Fare molta attenzione che i bambini non ingeriscano le batterie o altre piccole parti.

Nell’utilizzo della fotocamera e dell’obiettivo,

osservare le seguenti precauzioni

• Mantenere la fotocamera o l’obiettivo asciutti. In caso contrario, si

potrebbe verificare un incendio o scosse elettriche.

It

• Non maneggiare né toccare l’unità con le mani bagnate. In caso contrario,

si potrebbero verificare scosse elettriche.

• Negli scatti in controluce, escludete il sole dall’inquadratura.

La luce del sole potrebbe concentrarsi nel corpo dell’obiettivo e provocare un incendio.

Anche l’approssimarsi del sole all’inquadratura può provocare un incendio.

• Se si prevede di non utilizzare l’obiettivo per un periodo prolungato,

montare entrambi i tappi di protezione e riporlo lontano dalla luce diretta

del sole. In caso contrario, potrebbe verificarsi un incendio, poiché la lente

potrebbe focalizzare la luce del sole su un qualsiasi oggetto.

• Effettuare le funzioni d’orientamento e/o d’inclinazione dell’obiettivo con

attenzione. In caso contrario, le dita potrebbero rimanere pizzicate tra

l’obiettivo e il corpo della fotocamera.

144

Vi ringraziamo per l’acquisto dell’obiettivo Nikon PC-E Micro

NIKKOR 85mm f/2,8D.

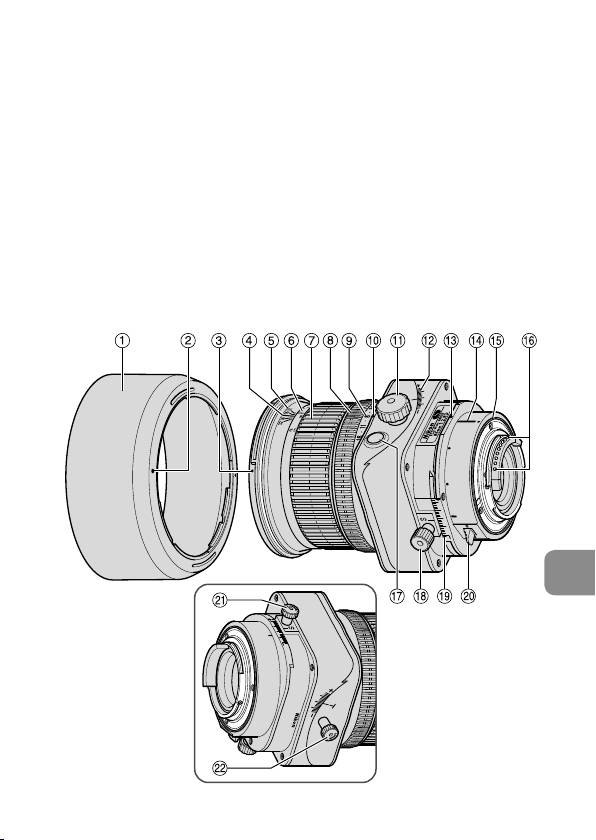

1. Nomenclatura

1

Paraluce

9

Scala di apertura

&

Tasto per la riduzione

dell’apertura dell’obiettivo

2

I

ndice di collegamento

0

Indice di apertura

del paraluce

*

Manopola d’orientamento

!

Manopola d’inclinazione

3

Indice di montaggio

(

Scala d’orientamento

@

Scala d’inclinazione

del paraluce

)

Leva di rotazione

#

Indice di rotazione

4

Contrassegno distanza

q

Manopola di sblocco

$

Indice d’innesto

5

Scala della profondità di campo

dell’orientamento

%

Guarnizione in gomma della

6

Scala della distanza

w

Manopola di sblocco

montatura dell’obiettivo

dell’inclinazione

7

Anello di messa a fuoco

^

Contatti CPU

8

Anello di apertura

It

145

2. Caratteristiche principali

Quest’obiettivo è del tipo a messa a fuoco posteriore, con controllo

prospettico (PC), che permette di accentuare o correggere la

prospettiva lontana e vicina o di controllare la profondità del campo.

Permette inoltre di correggere la distorsione provocata dall’angolo

della fotocamera. Si può usare il meccanismo d’inclinazione e

orientamento anche per ottenere la messa a fuoco di tutto il piano

del soggetto, quando questo non è parallelo alla fotocamera.

•

Questo obiettivo è caratterizzato dal controllo automatico dell’apertura.

Una volta montato sulla macchina Nikon D3, D700, D300 o D90, l’utente

può usare tutti i modi d’esposizione per fare delle fotografie senza dover

utilizzare il tasto per la riduzione dell’apertura dell’obiettivo.

• Un controllo dell’esposizione più accurato è possibile quando

questo obiettivo viene montato su una macchina Nikon dotata

della capacità di misurazione a matrice 3D, in quanto le

informazioni relative a soggetto e distanza vengono trasferite

dall’obiettivo alla macchina fotografica (senza inclinazione e/o

orientamento) (con l’apertura al massimo quando è montato su

una macchina fotografica).

• Il rivestimento di nanocristalli su alcuni componenti dell'obiettivo

assicura l'ottenimento di immagini chiare e nitide in diverse

condizioni di scatto, dagli esterni assolati agli interni con aree

illuminate e aree in ombra.

• Si garantisce la distanza di messa a fuoco minima di 0,39 m.

• Sulla parte anteriore dell'obiettivo, è possibile montare un

massimo di 2 SB-R200 Wireless Remote Speedlights*.

* Quando si monta uno SB-R200, stringere la manopola di

It

sblocco dell’orientamento. In caso contrario, l’obiettivo

potrebbe orientarsi in basso per effetto del peso dello SB-R200.

Si sconsiglia di usare la funzione d’inclinazione e/o

d’orientamento dell’obiettivo quando è montato lo SB-R200.

Nota sulle manopole di sblocco dell’orientamento e dell’inclinazione

L’obiettivo non si blocca completamente ruotando le manopole di

sblocco dell’orientamento e dell’inclinazione. Questo non è un

malfunzionamento. La rotazione eccessiva delle monopole di

sblocco dell’orientamento e dell’inclinazione a fine di bloccare

l’obiettivo o di orientare/inclinare forzatamente l’obiettivo quando

esso è bloccato, può essere causa di danni.

146

3. Fotocamere utilizzabili e funzioni disponibili

Potrebbero esserci delle restrizioni o delle limitazioni nell’utilizzo

delle funzioni disponibili. Per informazioni dettagliate, fare

riferimento al manuale di istruzioni della fotocamera.

Funzionamento

Regolazione

Modo di

con apertura

*1

delle

Montaggio

esposizione

prestabilita con

Inclinazione/

Fotocamere

aperture

sulla

una sola

orientamento

mediante la

fotocamera

pressione del

*2

fotocamera

3

6$0

tasto



D3, D700, D300, D90

 



Serie D2, Serie D1,

Serie D200, D100,

D80, D70, Serie D50,

Serie D40, F6, F5,



—



———





Serie F4

, F100,



F90X, Serie F90,

Serie F80, Serie F75,

Serie F65, Pronea 600i

Serie F70, Serie F60,

Serie F55, Serie F50,

F-401x, F-401s, F-401,

F-801s, F-801,

— — — — ————

F-601M, F3AF, F-601,

F-501, Pronea S,

fotocamere Nikon

MF (tranne F-601M)

: Possibile

—

: Impossibile

It

*1 L’esposizione non sarà corretta dopo aver orientato e/o inclinato

l’obiettivo.

*2

P include AUTO (Programma d’uso generico) e il sistema Vari-Program.

*3

Quando si spegne l’obiettivo o la fotocamera (compreso usando

la funzione auto meter off) durante la riduzione dell’apertura

dell’obiettivo, le lamelle del diaframma si aprono completamente

nella massima apertura. Questo non indica un malfunzionamento.

147

*4 Riducendo l'apertura dell'obiettivo, si attiva l'AE-L (blocco AE).

*5 Le lamelle del diaframma si aprono o si chiudono dopo ogni

pressione del pulsante di scatto e l’esposizione non sarà adatta per

lo scatto continuo.

*6

Quando si spegne l’obiettivo o la fotocamera (compreso usando la

funzione auto meter off) durante la riduzione dell’apertura

dell’obiettivo, l’apertura rimane bloccata sul valore impostato.

Quando si riaccende la fotocamera o si preme leggermente il tasto

di rilascio dell'otturatore, le lamelle del diaframma si aprono una

volta e quindi si chiudono. Questo non indica un malfunzionamento.

*7

Quando si spegne la fotocamera mediante la funzione ‘auto

meter off’ durante la riduzione dell’apertura dell’obiettivo,

premere leggermente il pulsante di scatto per visualizzare il

valore di apertura nell’LCD della fotocamera o view finder

prima di scattare la foto. La noncuranza di questa precauzione

può portare ad un’esposizione impropria al momento della

pressione del pulsante di scatto.

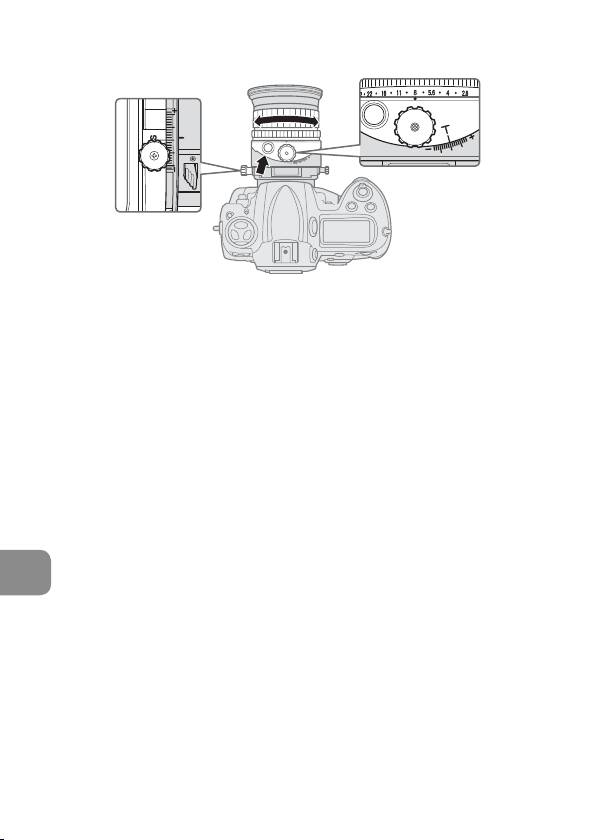

 Tasto di riduzione dell’apertura dell’obiettivo

(funzionamento con apertura prestabilita con

una sola pressione del tasto)

• Si può ridurre l’apertura dell’obiettivo dall’apertura massima ad

un valore selezionato premendo il corrispondente tasto di

riduzione dell’apertura. Premendo ancora il tasto si ottiene di

nuovo l’apertura massima. Sia che si riduce l’apertura

dell’obiettivo o non la si riduce, controllare il mirino della

fotocamera o il diaframma ponendosi di fronte all’obiettivo.

• Occorre notare che, anche con l’apertura massima, sulla

fotocamera è visualizzato il valore dell’apertura prestabilita.

It

• Quando si usa la fotocamera D3, D700, D300 o D90 e si preme il

pulsante di scatto, l’apertura viene ridotta automaticamente ad

un valore prestabilito subito prima di scattare la foto, anche con

l’apertura massima. Quando si spegne l’obiettivo o la fotocamera

(compreso usando la funzione auto meter off) dopo la riduzione

dell’apertura dell’obiettivo premendo il corrispondente tasto, la

riduzione dell’apertura dell’obiettivo viene annullata e le lamelle

del diaframma si aprono completamente nella massima apertura.

 Importante!

•

Questo obiettivo è un obiettivo con messa a fuoco manuale, pertanto non è

possibile usare l’autofocus neanche impostando la fotocamera sulla modalità AF.

148

• Ruotando l’anello di messa a fuoco si ottiene la visualizzazione

dell’apertura effettiva sul display acristalli liquidi e sul mirino della

fotocamera.

• L'uso della funzione d'inclinazione/orientamento può provocare

una certa riduzione della luminosità ai margini dell'immagine o

una leggera variazione nei colori. (La vignettatura indica

l'oscuramento degli angoli dell'immagine.)

•

Se montato sulle fotocamere reflex digitali Nikon (formato Nikon DX),

quali le serie D2 e D300, l’angolazione delle immagini sull’obiettivo

diventa di 18°50’ e la lunghezza focale pari a 35 mm di circa 127,5 mm.

• Fare attenzione a non sporcare o danneggiare i contatti CPU.

•

Nel caso in cui la guarnizione in gomma della montatura dell’obiettivo

sia danneggiata, provvedere alla relativa riparazione presso il

rivenditore o il centro assistenza autorizzato Nikon più vicino.

•

Alle basse temperature, si dovrebbero usare delle batterie nuove o

completamente cariche nella fotocamera.

4. Innesto dell’obiettivo

a

Mettere a zero il valore dell’orientamento e il valore dell’inclinazione

ruotando le manopole d’orientamento e d’inclinazione (Fig. 2).

Nota: Evitare l’innesto/stacco dell’obiettivo durante le funzioni

d’inclinazione, orientamento e/o rotazione, o senza aver

bloccato le corrispondenti manopole. In caso contrario, le

dita potrebbero rimanere pizzicate tra l’obiettivo e il corpo

della fotocamera.

It

Fig. 2

b

Regolare le manopole d’inclinazione e d’orientamento. (Fig. 3)

Nota:

La rotazione eccessiva delle manopole può essere causa di danni.

Fig. 3

149

c

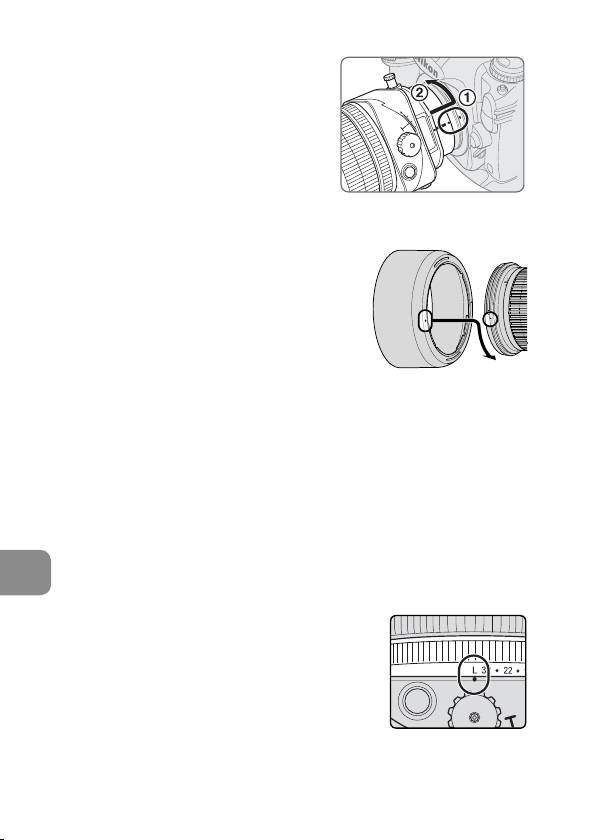

Spegnere la fotocamera, allineare gli

indici d’innesto dell’obiettivo e della

fotocamera, quindi far ruotare

l’obiettivo in senso antiorario fino a

quando si blocca in posizione. (Fig. 4)

•

Quando si monta l’obiettivo sulla

fotocamera mentre questa è

accesa, si può comprometterne il

funzionamento.

Fig. 4

5. Utilizzo del paraluce a baionetta HB-22

Allineare l’indice di collegamento (

) sul

•

paraluce all’indice di montaggio del

paraluce sull’obiettivo, quindi ruotare il

paraluce in senso orario finché si blocchi in

posizione

(Fig. 5)

.

•

In caso di paraluce non adeguatamente

collegato, potrebbe verificarsi una riduzione

di luminosità ai margini dell’immagine.

Fig. 5

•

Per semplificare l’innesto o la rimozione del

paraluce, afferrarlo dalla propria base attorno all’indice di collegamento

e non dai bordi esterni.

• Riporre il paraluce innestandolo in posizione invertita.

6. Determinazione dell’esposizione

Il valore dell’apertura visualizzato sul display a cristalli liquidi o sul

mirino della fotocamera può essere diverso dai valori dell’apertura

impostati con l’anello d’apertura dell’obiettivo quando si ruota

l’anello di messa a fuoco. In questo caso, il valore dell’apertura,

visualizzato sul display a cristalli liquidi o sul mirino, indica

It

l’apertura effettiva.

 Usando la fotocamera Nikon D3, D700, D300 o D90

a

Mettere a zero il valore dell’orientamento e il

valore dell’inclinazione ruotando le manopole

d’orientamento e d’inclinazione. (Fig. 2)

b

Regolare il modo d’esposizione della fotocamera.

c

In modo d’esposizione A o M, regolare

l’apertura mediante l’anello di apertura o

la manopola di controllo della fotocamera.

Fig. 6

Utilizzando la manopola di controllo della

fotocamera, regolare l’apertura sul blocco di apertura minima

(L) (Fig. 6).

150

In modo P o S, regolare l’apertura usando la manopola di

controllo della fotocamera.

 Usando fotocamere Nikon diverse

a

Mettere a zero il valore dell’orientamento e il valore dell’inclinazione

ruotando le manopole d’orientamento e d’inclinazione. (Fig. 2)

b

Regolare il modo d’esposizione della fotocamera su M.

c

Premere il tasto per la riduzione dell’apertura dell’obiettivo per

regolare l’apertura sul valore massimo, ruotare l’anello di

apertura su “2,8” (valore massimo), quindi regolare la velocità

dell’otturatore per ottenere un’esposizione corretta.

d

Regolare l’apertura desiderata ruotando l’anello di apertura e

orientare la velocità dell’otturatore dello stesso numero di passi.

•

Regolando l’anello di apertura sul blocco di apertura minima (L), il

valore dell’apertura viene fissato su f/32 (apertura minima) (Fig. 6).

• Regolare l’apertura usando l’anello d’apertura dell’obiettivo

anche per le fotocamere sulle quali si usa la manopola di

controllo. Con una fotocamera dotata di menu di regolazione

personalizzati per “la regolazione delle aperture con l’anello

d’apertura dell’obiettivo,” non occorre regolare quest’opzione.



Determinazione dell’esposizione (usando un esposimetro esterno)

a

Mettere a zero il valore dell’orientamento e il valore dell’inclinazione

ruotando le manopole d’orientamento e d’inclinazione. (Fig. 2)

b

Regolare il modo d’esposizione della fotocamera su M.

c

Regolare l’apertura desiderata mediante l’anello d’apertura dell’obiettivo

o la manopola di controllo della fotocamera, inserire quindi il valore

dell’apertura sul pannello LCD della fotocamera nell’esposimetro esterno

per determinare l’esposizione, e regolare la velocità dell’otturatore. Se è

impossibile leggere il valore dell’apertura sul pannello LCD della

fotocamera o è impossibile determinare l’esposizione perché la

It

fotocamera non dispone di un pannello LCD, selezionare una velocità

dell'otturatore appropriata per il numero-f (p. 244). Con questo

obiettivo, la luminosità dell’immagine sulla pellicola (dispositivo di

rilevazione dell’immagine) diminuirà di 1 passo e il numero-f effettivo

aumenterà di 1 passo alla distanza di messa fuoco più vicina.

• Usando una fotocamera diversa dalla D3, D700, D300 o D90,

regolare l’apertura mediante l’anello d’apertura dell’obiettivo

anche per le fotocamere sulle quali si usa la manopola di

controllo. Con una fotocamera dotata di menu di regolazione

personalizzati per “la regolazione delle aperture con l’anello

d’apertura dell’obiettivo,” non occorre regolare quest’opzione.

151

7. La funzione orientamento/inclinazione

 Importante

•

L”uso di un cavalletto è consigliato per poter scattare correttamente le foto.

• La rotazione eccessiva delle manopole può essere causa di danni.

•

L’uso della funzione d’inclinazione/orientamento può provocare una

certa riduzione della luminosità ai margini dell’immagine. (La

vignettatura indica l’oscuramento degli angoli dell’immagine.) Per

contrastare quest’effetto, chiudere l’apertura (scegliendo un numero

f maggiore), o compensare l’esposizione prima di scattare le foto.

• La corretta determinazione dell’esposizione in condizioni

d’orientamento e d’inclinazione richiede una buona esperienza.

È consigliabile eseguire una serie di scatti di prova fino a quando

non si è acquisita una buona pratica nell’esecuzione.

 La funzione orientamento

Fig. 7

Ruotando la manopola d’orientamento, l’obiettivo viene orientato

orizzontalmente (o verticalmente, quando l’obiettivo è ruotato) ed

in modo parallelo al corpo della fotocamera (±11,5 mm).

L’orientamento permette di ricomporre il fotogramma senza muovere la fotocamera.

Questo consente di correggere la distorsione prospettica del

soggetto o di escludere la comparsa di oggetti indesiderati davanti

al soggetto principale (p. 217)

.

• Dopo aver orientato l’obiettivo sul punto desiderato, bloccare

It

l’orientamento ruotando la manopola di blocco.

Nota:

Durante l’orientamento dell’obiettivo, fare attenzione a non

pizzicare le dita tra l’obiettivo e l’impugnatura della fotocamera.

 La funzione inclinazione

Fig. 8

152

Ruotando la manopola d’inclinazione, l’obiettivo viene inclinato verso l’alto

e verso il basso (o verso destra e verso sinistra, quando l’obiettivo è ruotato)

di ±8,5° rispetto al corpo della fotocamera. L’inclinazione permette di

ottenere una messa a fuoco chiara di tutto il piano del soggetto quando

esso non è parallelo alla fotocamera o di mettere a fuoco aree più piccole

del soggetto che sono parallele alla fotocamera (p. 217).

• Dopo aver inclinato l’obiettivo, bloccare l’inclinazione ruotando

la manopola di blocco.

• Occorre notare che inclinando l’obiettivo si modifica anche

l’immagine nel mirino.

• Dopo aver inclinato l’obiettivo, non è più possibile usare la scala

di profondità del campo, né la scala delle distanze sul barilotto.

Rotazione

Fig. 9

L’obiettivo può essere ruotato fino a 90° verso destra o verso

sinistra. Ruotando l’obiettivo, la funzione orientamento può essere

modificata per operare verticalmente, mentre la funzione

inclinazione può essere modificata per operare orizzontalmente.

It

• Prima di ruotare l’obiettivo, regolare l’orientamento e

l’inclinazione su “0” ruotando le manopole corrispondenti.

Nota: Durante la rotazione dell’obiettivo usando le funzioni di

inclinazione e/o orientamento, fare attenzione a non

pizzicarsi le dita tra l’obiettivo e il corpo della fotocamera. Lo

stesso effetto si può avere se si omette di bloccare la

manopola.

• Premere la leva di rotazione e ruotare l’obiettivo tenendolo dalle

parti quadrate.

•

Vi sono arresti di scatto ogni passo di 30° sia a destra sia a sinistra. A 30°

e 60°, si può ruotare l’obiettivo senza tenere il dito sulla leva di rotazione.

153
