Sisällysluettelo

Turvallisuusohjeet .......................................................2

Huomautus eurooppalaisille asiakkaille ..................2

Varo-ohjeet käyttöä varten .........................................2

Käyttöönotto ..............................................................3

MB-D12 ja varusteet ....................................................3

MB-D12 ja mukana toimitetut varusteet .................3

Lisävarusteiden EH-5a/EH-5b verkkolaitteen ja

EP-5B virtaliitännän käyttö .....................................3

Valinnaisen BL-5-akkutilan kannen käyttö ..............3

MB-D12-sovittimen osat ..............................................4

Fi

MB-D12:n laukaisinpainike, valintapainike,

Monitoimiakkuperä MB-D12

komentokiekot ja AFON-painike.............................4

MB-D12-sovittimen varmuuslukko ..........................4

Virtalähdesovittimen käyttö........................................5

Käyttöohje

Virtalähdesovittimen liittäminen ............................5

Virtalähdesovittimen poistaminen..........................5

Akkujen tai paristojen asettaminen paikalleen ........6

Akkujen poistaminen ..............................................8

Tekniset tiedot ............................................................9

1

Asianmukaisen käytön varmistamiseksi lue

tämä käsikirja ennen laitteen käyttämistä. Säi-

lytä käsikirjaa sellaisessa paikassa, että se on

kaikkien tuotteen käyttäjien luettavissa.

Fi

2

Turvallisuusohjeet

Varo-ohjeet käyttöä varten

• MB-D12-sovitinta voi käyttää ainoastaan yhteen-

• Muistikortin merkkivalo voi syttyä, MB-D12-

sopivissa kameroissa.

sovitin kytketään kameraan tai irrotetaan siitä.

• Älä käytä sovitinta yhdessä muiden kuin tässä

Tämä ei ole virhetoiminto.

käsikirjassa suositeltujen akkujen, paristojen tai

• Jos virtalähdesovittimesta tulee savua tai outoa

paristopidikkeiden kanssa.

hajua tai siitä kuuluu outoa ääntä, keskeytä sen

Huomautus eurooppalaisille asiakkaille

• Kun MB-D12 ei ole käytössä, voit estää kontak-

käyttö välittömästi. Kun akut tai paristot on pois-

tipintoihin koskevien metalliesineiden aiheut-

tettu, vie sovitin jälleenmyyjälle tai valtuutettuun

VAROITUS

tamat oikosulut asettamalla kontaktipintojen

Nikon-huoltoon tarkastettavaksi.

AKUN KORVAAMINEN VÄÄRÄNLAISELLA AKKU-

suojuksen paikalleen.

• MB-D12-sovittimessa ei ole virtakytkintä. Voit

TYYPILLÄ SAATTAA JOHTAA RÄJÄHDYKSEEN.

• Kun akkukotelo poistetaan MB-D12:sta, poista

kytkeä tai katkaista virran käyttämällä kameran

HÄVITÄ KÄYTETYT AKUT OHJEIDEN MUKAISESTI.

paristot tai laita kotelo tai sen suojus paikalleen

virtakytkintä.

Tämä merkintä osoittaa, että tuote

välttääksesi oikosulkuja toisten metalliobjektien

on kerättävä erillään muusta jät-

kontaktista.

teestä.

Seuraavat ilmoitukset koskevat vain

Euroopan maissa olevia käyttäjiä:

• Tämä tuote on tarkoitettu kerättä-

väksi erikseen asianmukaisessa keräyspisteessä.

Älä hävitä sitä kotitalousjätteen mukana.

• Lisätietoja saat myyjältä tai jätehuollosta vastaa-

vilta paikallisilta viranomaisilta.

Käyttöönotto MB-D12 ja varusteet

Kiitos MB-D12 monitoimiakkuperän ostami-

sesta, joka sopii käytettäväksi kaikkien Nikon

yksisilmäisten peiliheijastus digitaalikameroi-

den kanssa, jotka listaavat MB-D12 lisälaitteen

yhteensopivaksi kameran käyttöohjekirjassaan.

MB-D12-laitteeseen sopii yksi EN-EL15- tai

EN-EL18-akku tai kahdeksan AA-paristoa (alka-

li, Ni-MH tai litium). Laitteessa on vaihtoehtoi-

nen laukaisin, AFON-painike, monivalitsin sekä

pää- ja sivukomentokiekko pystysuuntaisten

Fi

kuvien ottamista varten. Kameran valikossa

käyttäjä voi määrittää, käyttääkö kamera ensin

kameran akkua vai MB-D12-sovittimen akkuja.

Lisätietoja löydät kameran ohjeesta.

3

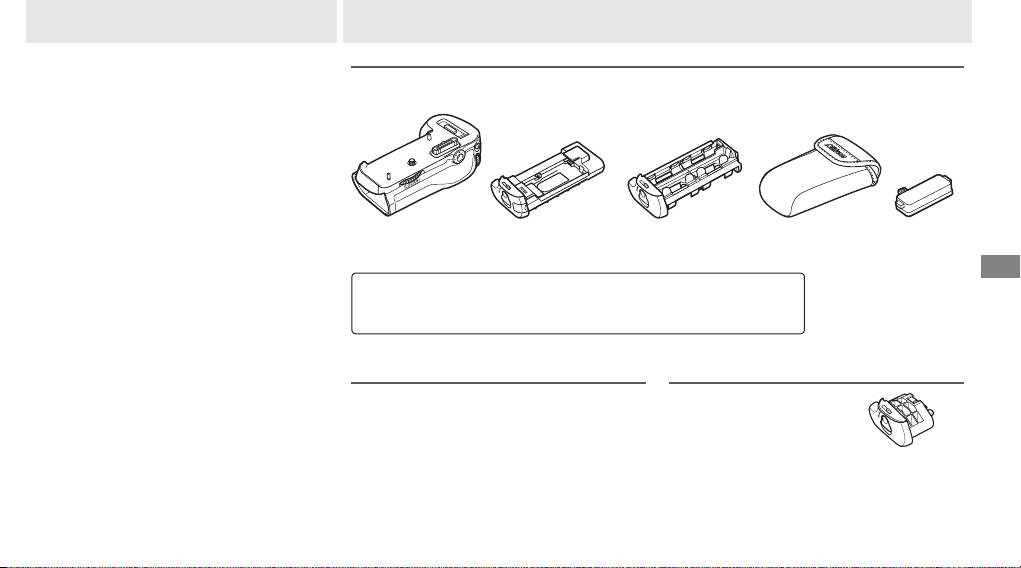

MB-D12 ja mukana toimitetut varusteet

Varmista, että MB-D12-sovittimen mukana toimitetaan seuraavat varusteet (akut ja paristot myy-

dään erikseen).

MB-D12

MS-D12EN-pidike

MS-D12-pidike

Pidikekotelo

Kontaktipinto-

EN-EL15-akuille

AA-paristoille

jen suojus

• Käyttöohje

MS-D12EN lisätään MB-D12-sovittimeen toimituksen yhteydessä. Katso

• Takuu

ohje akkupidikkeen poistamiseksi kohdasta “Akkujen tai paristojen asetta-

minen paikalleen”.

Lisävarusteiden EH-5a/EH-5b verkkolaitteen ja EP-5B

Valinnaisen BL-5-akkutilan kannen käyttö

virtaliitännän käyttö

Akkutilan BL-5-kansi (saa-

Lisävarusteet EH-5a/EH-5b verkkolaite ja EP-5B

tavana erikseen) tarvitaan

virtaliitäntä tarjoavat luotettavan virtalähteen,

käytettäessä EN-EL18-ak-

kun kameraa käytetään pitkään. Verkkolait-

kuja.

Akkutilan

Akkutilan

teen käyttö MB-D12:n kanssa, aseta EP-5B

BL-5-kansi

BL-5-kansi

MS-D12EN paristopidikkeeseen sivulla 6 kuva-

tulla tavalla, ja liitä sitten EH-5a/EH-5b verkko-

laite EP-5B virtaliitäntään sen mukana tulleen

käyttöohjeen mukaisesti.

MB-D12-sovittimen osat (kuva A)

q Kontaktipintojen suojus

w Kameran kontaktipintojen suojuksen pidike

e Virta-/signaaliliitännät

r AFON-painike

t Pääkomentokiekko

y Valintapainike

u Kiinnitysrengas

i Virtaliitännän kansikotelo

o Akkukotelon kansi

!0 Akkukotelo

Fi

!1 Akkukotelon salpa

!2 Kiinnitysruuvi

!3 Laukaisinpainike

!4 Varmuuslukko

!5 Sivukomentokiekko

!6 Jalustan liitäntä

!7 MS-D12EN-pidike EN-EL15-akuille

!8 Virtaliitännät

!9 Kosketuspinnat (MS-D12EN paristopidike)

@0 MS-D12-pidike AA-paristoille

@1 Kosketuspinnat (MS-D12 paristopidike)

@2 Akkutilan BL-5-kansi (saatavana erikseen)

4

MB-D12:n laukaisinpainike, valintapainike, komentokiekot ja AFON-painike

MB-D12-sovitin on varustettu laukaisinpainikkeella (kuva A-

!3

), valintapainikkeella (kuva A-

y

),

pääkomentokiekolla (kuva A-

t

), sivukomentokiekolla (kuva A-

!5

) ja AFON-painikkeella (kuva A-

r

)

pystysuuntaisten valokuvien ottamista varten. Näillä säätimillä on samat toiminnot kuin vastaavil-

la kameran säätimillä. Katso lisätietoja kameran käyttöohjeesta.

Muutokset kohtiin

Monivalitsimen keskipain.

,

Komentokiekkojen mukautt.

ja

MB-D12

AF-ON-pain. teht.

kameran mukautettujen asetusten valikossa (ryhmä f ) koskevat myös MB-D12:

n monivalitsinta, komentokiekkoja ja AFON-painiketta. MB-D12:n monivalitsimen keskustan pai-

naminen ei aktivoi valotusmittareita riippumatta kohtaan

Monivalitsin

valitusta asetuksesta.

MB-D12-sovittimen varmuuslukko

Varmuuslukko (Kuva A-

!4

) lukitsee MB-D12-sovit-

timen säätimet tahattoman käytön varalta. Ennen

pystysuuntaista valokuvausta näiden säätimien avul-

la, vapauta lukitus oikealla näkyvällä tavalla.

Varmuuslukko ei ole virtakytkin. Voit kytkeä kame-

raan virran tai katkaista virran käyttämällä kameran

virtakytkintä.

Lukittu Auki

Virtalähdesovittimen käyttö

Fi

5

Virtalähdesovittimen liittäminen

Varmista ennen virtalähdesovittimen liittämistä, että kamerasta on katkaistu virta ja MB-D12-

sovittimen varmuuslukko (kuva A-

!4

) on asennossa L (Kuvat esittävät D800:a).

1 Irrota kontaktipintojen suojus (kuva A-

q

) virtalähdesovittimesta.

2 MB-D12-sovittimen liittimet sijaitsevat kameran alaosassa kontaktipintojen suojuksen alla. Irro-

ta kontaktipintojen suojus kuvassa B-

q

esitetyllä tavalla ja aseta se MB-D12-sovittimen kannen

pidikkeeseen (kuva B-

w

).

3 Aseta MB-D12-sovitin paikoilleen ja pidä MB-D12 kiinnitysruuvi (Kuva C-

w

) kameran jalustan lii-

tännän suuntaisena (Kuva C-

q

) ja kiristä kiinnitysrengas kiertämällä sitä LOCK-nuolen suuntaan

(Kuva D). Akkua ei tarvitse poistaa kamerasta ennen MB-D12-sovittimen liittämistä. Oletusase-

tuksen mukaisesti kamera käyttää omaa akkuaan vasta MB-D12-sovittimen akkujen tai paris-

tojen tyhjennettyä. Kameran asetusvalikon

Virtalähteiden järjestys

-valinnalla (ryhmässä d)

voit määrittää, missä järjestyksessä kamera käyttää akkuja.

Muista asettaa kameran kontaktipintojen suojus pidikkeeseensä ja säilyttää MB-D12 kontaktipintojen

suojus turvallisessa paikassa katoamisen estämiseksi.

Automaattinen PB-6D- ja PK-13-loittorengas tarvitaan käytettäessä PB-6-automaattipaljetta MB-D12:n

kanssa.

Virtalähdesovittimen poistaminen

Voit poistaa MB-D12-sovittimen katkaisemalla

kamerasta virran, asettamalla MB-D12-sovittimen

varmuuslukon L-asentoon, avaamalla kiinni-

tysrenkaan ja poistamalla MB-D12-sovittimen.

Muista asettaa kameran kontaktisuojus ja

MB-D12-sovittimen kontaktipintojen suojus pai-

kalleen, kun laitteet eivät ole käytössä.

Fi

6

Akkujen tai paristojen asettaminen paikalleen

MB-D12-laite toimii EN-EL15- tai EN-EL18-litiumioniakulla tai kahdeksalla AA-paristolla. Akkutilan BL-5-kansi (saatavana erikseen) tarvitaan käytettä-

essä EN-EL18-akkua.

Varmista ennen akkujen tai paristojen asettamista, että kameran virta ei ole kytkettynä, ja että MB-D12-sovittimen varmuuslukko on asennossa L.

1 Käännä MB-D12-akkukotelon pidike asentoon

ja poista paristopidike (kuva E).

2 Käsittele paristoja alla kuvatulla tavalla.

EN-EL15: Käännä paristot MS-D12EN-pidikkeen merkintöjen mukaisesti, aseta nuolen muokaisesti (▲) paristopidikkeen kontaktipintoja vasten

(kuva F-

q

). Paina paristoa varovasti alaspäin ja liu’uta nuolen suuntaan, kunnes kontaktipinnat napsahtavat paikoilleen (kuva F-

w

).

EN-EL18: Jos akkutilan BL-5-kannen akun vapautusvipu on asennossa, jossa nuoli Y on näkyvissä, työnnä akun vapautusvipua niin, että se peittää

nuolen (kuva G-

q

). Aseta akun kaksi napaa BL-5-laitteen vastakkeisiin (kuva G-

w

) ja varmista, että akun vapautusvipu on liukunut sivuun niin, että

nuoli on näkyvissä.

AA paristot: Aseta kahdeksan AA-paristoa MS-D12:n paristokoteloon kuvan H mukaisesti ja varmista, että paristot ovat oikein päin.

3 Aseta paristopidike MB-D12-sovittimeen ja salpaa akku-/paristotilan kansi (Kuva I). Varmista, että pidike on kokonaan paikoillaan ennen pidikkeen/

salvan sulkemista.

4 Kytke kameraan virta ja tarkista akun varaustaso ohjauspaneelista tai etsimestä. Jos kameran virta ei mene päälle, tarkista että paristo on laitettu

sisään oikein.

EP-5B Virtaliitäntä

Käytettäessä EP-5B virtaliitäntää, aseta se nuolen mukaisesti MS-D12EN-pidikkeeseen (▲) virtaliittimen suuntaan. Paina liitintä varovasti alaspäin ja liu‘uta

nuolen suuntaan kunnes se napsahtaa paikalleen (Kuva J-

q

). Avaa virtaliitännän kansi ja pujota EP-5B virtajohto aukosta (Kuva J-

w

).

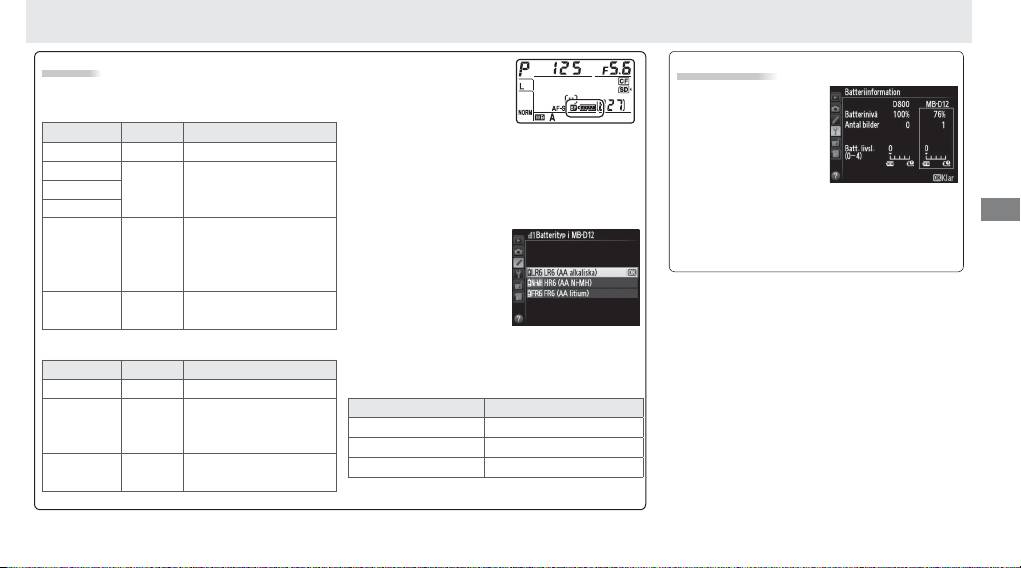

Akun varaustaso

Kameran asetusvalikon

Akkutiedot

Kamera näyttää akun varaustason seuraavasti:

ryhmän d valinnalla voit

Akun tiedot (mukaan

määrittää, missä järjes-

EN-EL15/EN-EL18 Akku

lukien EN-EL18-akku-

tyksessä kamera käyttää

jen kalibrointitiedot)

Ohjauspaneeli Etsin Kuvaus

akkuja.

Ohjauspaneelissa näkyy kuvake

s

, kun

voidaan näyttää ka-

L

— Akku täyteen ladattu.

kamera käyttää MB-D12-sovitinta. Jos

s

kuvake

meran asetusvali-

K

vilkkuu, niin akkutilan kansi on auki. Sulje ja sal-

Akun varaus osittain

kosta (kameran akku

J

—

paa akkutilan kansi.

purkautunut.

näkyy vasemmalla, MB-D12 oikealla).

AA-

I

Voit varmistaa, että ka-

paristoja käytettäessä näkyy vain paristojen va-

Akun varaus vähissä.

mera näyttää AA-paris-

raustasonkuvake. Lisätietoja löydät kameran

Fi

H d

Valmis täysin ladattu

vara-akku tai lataa akku.

tojen varaustason oikein

ohjeesta.

H

d

Akku tyhjä. Lataa tai

valitsemalla oikean ase-

(vilkkuu)

(vilkkuu)

vaihda akku.

tuksen kameran Muk.

asetukset -valikossa

AA-paristot

MB-D12-laitt. paristot/akut

(ryhmässä

Ohjauspaneeli Etsin Kuvaus

d). Kamera ei välttämättä toimi oikein, jos va-

L

— Jäljellä oleva lataus.

littuna ei ole oikea valinta.

Paristojen varaus vähissä.

Vaihtoehto Akku- tai paristotyyppi

I d

Ota esiin vara-akut tai

1

LR6 (AA-alkali) AA-alkaliparisto (LR6)

paristot.

2

HR6 (AA-Ni-MH) AA-NiMH-akku (HR6)

H

d

Paristot tyhjät. Laukaisin

(vilkkuu)

(vilkkuu)

ei ole käytettävissä.

3

FR6 (AA-litium) AA-litiumparisto (FR6)

Poista paristot, kun MB-D12-sovitin ei ole käytös-

sä.use.

Huomaa: Tämän sivun kuvat esittävät D800:a.

7

Fi

8

Akkujen poistaminen

Ole varovainen, ettet pudota paristoja, akkua tai pidikettä.

1 Käännä MB-D12-akkukotelon pidike asentoon

ja poista paristopidike (kuva E).

2 Poista akku tai paristot pidikkeestä.

EN-EL15

EN-EL18

AA-paristot

Paina pidikkeen PUSH ja liu’uta akkua kohti

Työnnä akun vapautusvipu nuolen osoitta-

Poista paristot kuvan osoittamalla tavalla.

painiketta. Poista akku kuvan osoittamalla

maan suuntaan (Y) ja irrota akkutilan kansi.

Varo, ettet pudota paristoja, kun poistat ne

tavalla.

pidikkeestä.

Menettelytapa EP-5B virtaliitännän poistoon

on sama kuin EN-EL15.

Tekniset tiedot

Virtalähde

Yksi EN-EL15- tai EN-EL18-litiumioniakku, kahdeksan LR6-alkaliparistoa, HR6 Ni-MH-paristoa tai FR6-AA-litiumparistoa, tai EH-5b/

EH-5a/EH-5-verkkolaite (vaatii EP-5B-virtaliitännän)

Käyttölämpötila 0–40 °C

Ulkomitat (L × S × K) Noin 151 × 50 × 81 mm

Paino Noin 365 g MS-D12EN:n ja valinnaisen EN-EL15-akun kanssa

Noin 460 g MS-D12:n ja kahdeksan AA-pariston (saatavissa erikseen kolmannen osapuolen toimittajilta) kanssa

Noin 310 g MS-D12EN:n ja valinnaisen EP-5B-virtaliitännän kanssa

Noin 425 g valinnaisen BL-5:n ja EN-EL18-akun kanssa

Noin 280 g MS-D12EN:n kanssa

Noin 270 g MS-D12:n kanssa

Fi

Teknisiä tietoja ja mallia voidaan muuttaa siitä ilmoittamatta.

EN-EL15- ja EN-EL18-akut

EN-EL15- ja EN-EL18-akkujen suorituskyky laskee keskimäärin alle 10 °C:n lämpötilassa. Varmista, että akku on täyteen ladattu, ja pidä lämmin vara-akku

saatavilla siltä varalta, että akku on vaihdettava. Kylmän akun varaus palautuu osittain akkua lämmitettäessä.

AA-paristot

Rajoitetusta kapasiteetista johtuen, AA LR6 alkaliparistoja tulee käyttää vain silloin, kun muita vaihtoehtoja ei ole saatavilla.

AA-paristojen kapasiteetti vaihtelee merkin ja säilytysolosuhteiden mukaan. Joissain tapauksissa AA-paristot menettävät varauksensa jo ennen viimeistä

käyttöpäivää. Ota huomioon, että AA-paristojen teho laskee nopeasti alle 20 °C:n lämpötilassa. Käyttöä ei suositella alhaisissa lämpötiloissa.

Kuvausnopeus

EN-EL18-akku ja AA-paristot tukevat korkeampaa kuvausnopeutta kuin EN-EL15. Huomaa kuitenkin, että AA-paristojen osalta kuvausnopeus laskee alhai-

sissa lämpötiloissa tai jos varaustila on vähissä. Kuvausnopeutta koskevia lisätietoja saat kameran käyttöoppaasta.

9

Ru

6

Установка батарей

MB-D12 можно использовать с одной аккумуляторной литий-ионной батареей EN-EL15 или EN-EL18 или с восемью батареями AA. При использовании

батареи EN-EL18 требуется крышка батарейного отсека BL-5 (приобретается дополнительно).

Прежде чем вставить батареи, убедитесь, что фотоаппарат выключен, а блокировочный переключатель находится в положении L.

1 Поверните защёлку батарейного отсека рукоятки MB-D12 в положение

и откройте крышку держателя батареек (Рисунок E).

2 Подготовьте батарейки, как описано ниже.

EN-EL15: Совмещая выемки на батарее с выступами на держателе MS-D12EN, вставьте батарею так, чтобы стрелка (▲) на батарее была направлена

на контакты питания держателя батарей (Рисунок F-

q

). Слегка нажмите на батарею и вставьте её в направлении, указанном стрелкой, до тех пор,

пока контакты питания не защёлкнутся на месте (Рисунок F-

w

).

EN-EL18: Если защелка батареи на дополнительной крышке батарейного отсека BL-5 расположена так, что видна стрелка Y, сдвиньте защелку, чтобы

закрыть стрелку (Рис. G-

q

). Вставьте два выступа на батарее в соответствующие отверстия на BL-5 (Рис. G-

w

) и проверьте, что защелка батареи

сдвинулась в сторону так, чтобы показалась стрелка.

Батареи АА: Поместите восемь батарей AA в держатель батарей MS-D12, как показано на Рис. H, соблюдая полярность.

3 Вставьте батарею в держатель в рукоятке MB-D12 и защелкните крышку батарейного отсека (Рисунок I). Перед поворотом защелки убедитесь в том,

что держатель вставлен полностью.

4 Включите фотоаппарат и проверьте уровень заряда батареи на контрольном дисплее или в видоискателе. Если фотоаппарат не включается, про-

верьте правильность установки батарей.

Разъем питания EP-5B

При использовании разъема питания EP-5B, вставьте его в держатель MS-D12EN так, чтобы стрелка (▲) на разъеме была направлена на клеммы

питания. Слегка нажмите на разъем и плавно вставьте его в направлении стрелки, пока клеммы питания не встанут на место (Рисунок J-

q

). От-

кройте держатель крышки разъема питания и протяните сетевой шнур EP-5B через отверстие (Рисунок J-

w

).
