SilverStone F1 TM01_TM02_TM03_TM04: instruction
Class: TV accessories
Type:
Manual for SilverStone F1 TM01_TM02_TM03_TM04
Full motion LCD TV
wall mount bracket
with tilt & swivel arms
TM01/TM02/TM03/TM04
Full motion LCD TV
wall mount bracket
with tilt & swivel arms
TM01
TM02
TM03
TM04
1
Introduction
SilverStone’s TM series is an excellent TV wall mount arm with full tilt
and swivel adjustment ability. It has a slim profile that occupies minimal
space when initially installed and can provide highly flexible motion to
meet viewing requirement in any environment.
The TM series utilizes heavy duty aluminum arm not only for more
robust structure but to also achieve a premium appearance. It has
smart cable management design to provide elegant and clean setup.
With patented hinge mechanism and arms making TM series movement
smoother than other competitive solutions on the market and parallel
jointed arms designed with human ergonomics in mind, it will help to
provide the best TV viewing experience possible.
Features
Flexible tilt & swivel torque adjustment
Smart cable management design
Optimal angle adjustment with full motion arms
Heavy duty aluminum structure
Easy installation
2
TM01
Specifications
Model No.
SST-TM01
Mounting pattern
200x200 / 200x100 / 100x100 mm
Screw type
M4,M5,M6,M8
Material
Steel/aluminum alloy/plastic
Swivel (hinge)
+/-60°
Tilt (hinge)
+/-15°
Support max. weight
50 kg (110.3 lbs)
Support flat panel size
32"~52"
Support wall types
Masonry walls/cement walls/stud walls/
Max. distance to the wall
550mm (21.65")
Min. distance to the wall
105mm (4.13")
Extended arm provided
4
Net weight
9.53 kg (21.01 lbs)
Dimension(W x H x D)
567 x 420 x 550 mm
Physical Dimension (mm)
3
Enclosed Parts
4
Installation Guide
TM01
5
6
TM02
Specifications
Model No.
SST-TM02
Mounting pattern
660 x400mm
Screw type
M4,M5,M6,M8
Material
Steel/Aluminum Alloy/Plastic
Swivel (hinge)
+/-60°
Tilt (hinge)
+/-15°
Support max. weight
50 kg (110.3 lbs)
Support flat panel size
32"~70"
Support wall types
Masonry walls/cement walls/stud walls/
Max. distance to the wall
550mm (21.65")
Min. distance to the wall
105mm (4.13")
Extended arm provided
4
Net weight
10.50 kg (23.15 lbs)
Dimension(W x H x D)
730 x 448 x 550 mm
Physical Dimension (mm)
7
Enclosed Parts
8
Installation Guide
TM02
9
10
TM03
Specifications
Model No.
SST-TM03
Mounting pattern
200x200 / 200x100 / 100x100 mm
Screw type
M4,M5,M6,M8
Material
Steel/Aluminum Alloy/Plastic
Swivel (hinge)
+/-90°
Tilt (hinge)
+17-15°
Support max. weight
25 kg (55.1lbs)
Support flat panel size
22"~42"
Support wall types
Masonry walls/cement walls/stud walls/
Max. distance to the wall
370mm (14.57")
Min. distance to the wall
35mm (1.38")
Extended arm provided
2
Net weight
2.81 Kg (6.20lbs)
Dimension(W x H x D)
294 x 285 x 370mm

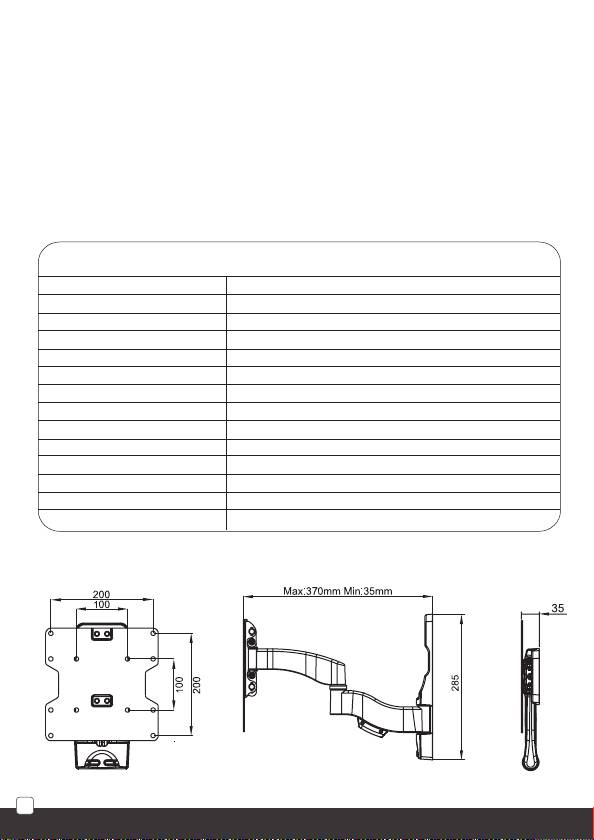

Physical Dimension (mm)
11
Enclosed Parts
12
Installation Guide
TM03
c
13
14
TM04
Specifications
Model No.
SST-TM04
Mounting pattern
Max.Mount:400x400 mm
Screw type
M4,M5,M6,M8
Material
Steel/Aluminum Alloy/Plastic
Swivel (hinge)
+/-60°
Tilt (hinge)
+17-15°
Support max. weight
35 kg (77.2 lbs)
Support flat panel size
26"~60"
Support wall types
Masonry walls/cement walls/stud walls/
Max. distance to the wall
360mm (14.17")
Min. distance to the wall
35mm (1.38")
Extended arm provided
4
Net weight
4.61 Kg (10.17lbs)
Dimension(W x H x D)
435 x 285 x 360mm
Physical Dimension (mm)
15
Enclosed Parts
I
16
Installation Guide
TM04
17
C
18
EN
Caution
1. Read this manual completely and carefully before installation and follow the instructions herein.
2. Keep this manual well for further reference.
3. Use original parts only, any other unapproved components may result in the falling off of TV and this bracket.
4. Check all the parts as shown on the manual. If parts are missed or damaged, please keep it out of use and also return it to local retailer.
5. After wall mount bracket was installed, please check the anchors and all fastening devices every 3 months, and please dismantle the TV immediately
and keep it out of use and also return it to local retailer if it gets loose, rusty or lost.
6. This wall mount is intended for home use with the maximum weight indicated only, any overloading will lead to falling hazards.
7. This wall mount is applicable for vertical, even solid masonries, concrete or brick wall only !, for other application, shall be evaluated by licensed
construction specialist.
8. Do not disassemble the product to repair by yourself. Warranty for electricity is void after disassembled!
9. According to the illustrations, use cable binder or other similar clamper to fix the cable in order to prevent from unintentional shear risk and electric
shock
10. The manufacturer shall not be legally responsible for any equipment damage or personal injury caused by incorrect installation or operation other
than that covered in this manual.
11. The wall mount is designed for easy installation and removal. The manufacturer shall not be liable for damage to equipment or personnel injuries
arising out of human factors or acts of God, such as earthquake or typhoon.
12. It is recommended that the Wall mount bracket be installed by qualified personnel with using attached anchors only.
13. At least two persons are needed to install or remove the product to avoid hazard of falling objects.
14. Please carefully inspect the area where the wall mount is to be installed:
- Avoid places that are subject to high temperatures, humidity, or contact with water.
- Do not install the product near air conditioning vents or areas with excess dust and fumes.
- Only install on vertical walls and avoid slanted surfaces.
- Do not install in places subject to any shock or vibration.
- Do not install in places subject to direct exposure to bright light, as it may cause eye fatigue when viewing the display panel.
15. Maintain sufficient space around the display to ensure adequate ventilation.
16. To ensure safe installation, first check the structure of the wall and select a secure mounting location.
17. The wall should be strong enough to sustain a weight of at least four times of the display and Wall mount bracket combined. The mounting location
must be able to withstand earthquake or other strong shock.
18. Do not modify any accessories or use broken parts. Contact your dealer with any questions.
19. Tighten all screws (do not exert excessive force to avoid breaking the screw or damaging its thread).
20. Drill holes and bolts will be left in the wall once the display and Wall mount bracket are removed. Stains may occur after extended use.
21. Since the manufacturer has no way to control the wall type and installation of wall mount, the warranty of the product shall only cover the body of the
wall mount. The warranty period of the product is 3 years.
22. Please consult the English language manual for any dispute on conditions
