JVC GR-DVL9700: 8 DE
8 DE: JVC GR-DVL9700
ANSCHLÜSSE
8 DE
n Aus Sicherheitsgründen vor der Anschlußherstellung sicherstellen, daß alle Geräte
ausgeschaltet sind.
n Wir empfehlen, zur Camcorder-Stromversorgung den Netzadapter/Batterielader zu
verwenden.
n Bei Verwendung der mitgelieferten Kabel stets das Kabelfilter-Kabelende am Camcorder
anschließen.
n Die Buchse DV OUT des Camcorders darf nicht belegt sein!

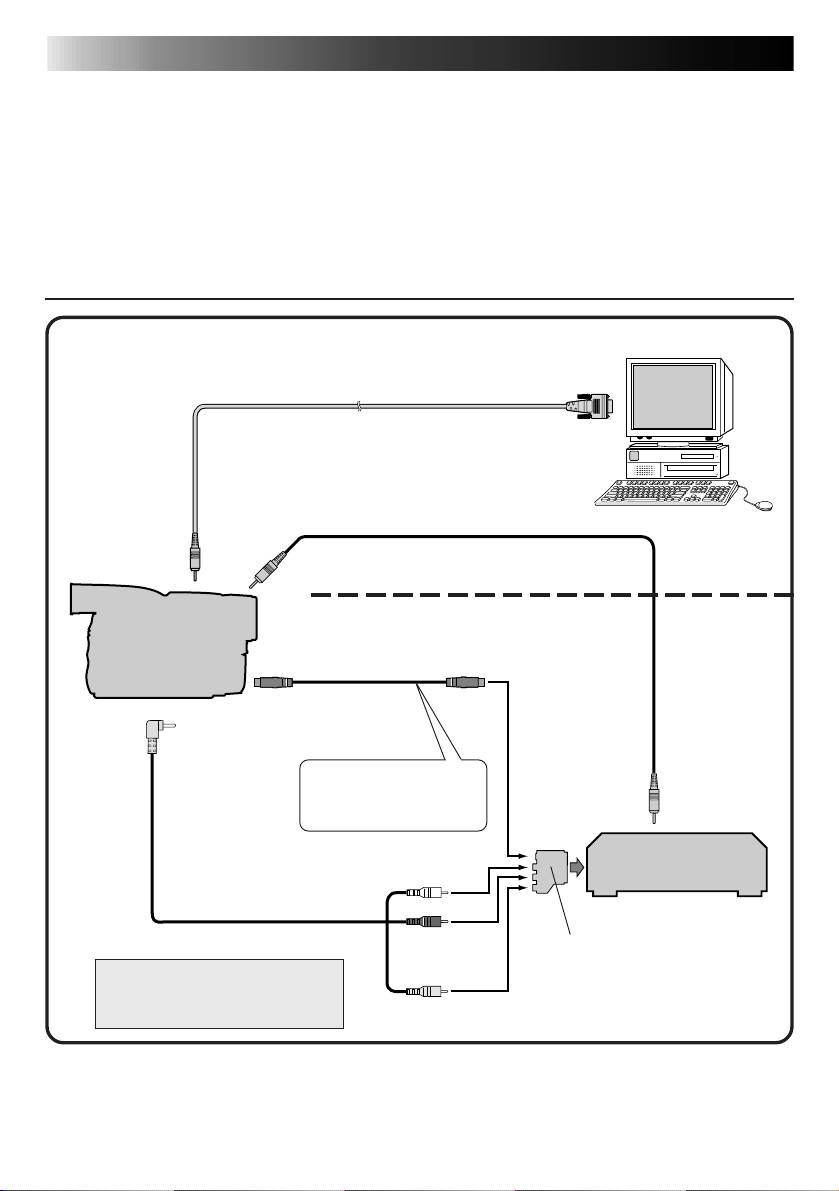

BEI ANSCHLUSS AN EINEN VIDEORECORDER MIT JLIP-
BUCHSE
Bei Verwendung der JLIP Video Capture-Software:
An COM-Port
(RS-232C)
PC-Anschlußkabel
PC
An PC-Buchse
An JLIP-Buchse
Bei Verwendung der JLIP Video
Producer-Software:
Camcorder
S-VIDEO-Kabel
An S-VIDEO-
JLIP-Kabel
An S OUT-Buchse
Eingang
An AV-
Buchse
Verwenden, wenn der
Videorecorder einen S-
An JLIP-Buchse
VIDEO-Eingang besitzt.
Weiß an
Videorecorder
AUDIO L
(Aufnahmegerät)
AV-Kabel
Rot an
Wenn Ihr Videorecorder
AUDIO R
eine SCART-Buchse
HINWEIS:
besitzt, den Kabeladapter
JLIP-Kabelanschluß nur für JVC
verwenden.
Videorecorder mit JLIP-Buchse.
Gelb an
VIDEO
DE 9
BEI ANSCHLUSS AN EINEN VIDEORECORDER OHNE JLIP-
BUCHSE
Wenn der verwendete Videorecorder keine JLIP-Buchse besitzt, an der zum Camcorder
mitgelieferten Fernbedieneinheit den Videorecorder-Herstellercode eingeben. Hierauf kann die
Fernbedieneinheit zur Schnittsteuerung eingesetzt werden.
Bei Verwendung der JLIP Video Capture-Software:
An COM-Port
(RS-232C)
PC-Anschlußkabel
PC
An PC-Buchse
An JLIP-Buchse
Bei Verwendung der JLIP Video
Producer-Software:
Camcorder
S-VIDEO-Kabel
An S-VIDEO-
An S OUT-Buchse
Editierkabel
Eingang
An AV-
Buchse
Verwenden Sie
den Stecker,
Verwenden, wenn der
der am Stift mit
Videorecorder einen S-
einem
VIDEO-Eingang besitzt.
schwarzen Ring
versehen ist.
An
Wenn Ihr Videorecorder
Pause-
eine SCART-Buchse
Eingang
besitzt, den Kabeladapter
verwenden.
Videorecorder
(Aufnahmegerät)
Weiß an
AUDIO L
Hier anschließen,
wenn der
Aufnahmerecorder
AV-Kabel
Rot an
keinen Fernbedien-
AUDIO R
Pause-Eingang besitzt.
TW
Gelb an
Fernbedieneinheit
VIDEO
