JVC QP-F30ALE: instruction

SATELLITE SPEAKER SYSTEM

SATELLITEN-LAUTSPRECHER-SYSTEM

SYSTEM G¸OÂN∏KÓW SATELITARNYCH

SYSTEME HAUT-PARLEURS SATELLITE

SATELLIET LUIDSPREKERSYSTEEM

SYSTEMA DE ALTAVOZ DE SATÉLITE

САТЕЛЛИТНАЯ АКУСТИЧЕСКАЯ СИСТЕМА

SISTEMA DI ALTOPARLANTI SATELLITE

SATELLITHÖGTALARSYSTEM

SATELLIITTIKAIUTINJÄRJESTELMÄ

SATELLIT HØJTTALERSYSTEM

• Only for SP-XF70

• Gælder kun SP-XF70

• Nur für SP-XF70

• Dotyczy tylko modelu SP-XF70

• Uniquement pour le SP-XF70

• Alleen voor de SP-XF70

• Sólo para SP-XF70

• Только для SP-XF70

• Solo per il modello SP-XF70

• Endast för SP-XF70

• Vain malli SP-XF70

SP-XF70 / SP-XF30

INSTRUCTIONS

BEDIENUNGSANLEITUNG

MANUEL D’INSTRUCTIONS

GEBRUIKSAANWIJZING

MANUAL DE INSTRUCCIONES

ISTRUZIONI

BRUKSANVISNING

KÄYTTÖOHJE

INSTRUKTIONSBOG

INSTRUKCJA OBS¸UGI

HASZNÁLATI UTASÍTÁSA

P¤ÍRUâKA K OBSLUZE

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

LVT1167-001B

[E]

Cover_SP-XF70_30[E]ff.p65 27/2/04, 12:01 PM1

— SAFETY INSTRUCTIONS —

“SOME DOS AND DON’TS ON THE SAFE USE OF EQUIPMENT”

This equipment has been designed and manufactured to meet international safety standards but, like any electrical

equipment, care must be taken if you are to obtain the best results and safety is to be assured.

Do read the operating instructions before you attempt to use the equipment.

Do ensure that all electrical connections (including the mains plug, extension leads and interconnections between

pieces of equipment) are properly made and in accordance with the manufacturer’s instructions. Switch off and

withdraw the mains plug when making or changing connections.

Do consult your dealer if you are ever in doubt about the installation, operation or safety of your equipment.

Do be careful with glass panels or doors on equipment.

DON’T continue to operate the equipment if you are in any doubt about it working normally, or if it is damaged in any way —

switch off, withdraw the mains plug and consult your dealer.

DON’T remove any fixed cover as this may expose dangerous voltages.

DON’T leave equipment switched on when it is unattended unless it is specifically stated that it is designed for unattended

operation or has a standby mode.

Switch off using the switch on the equipment and make sure that your family know how to do this.

Special arrangements may need to be made for infirm of handicapped people.

DON’T use equipment such as personal stereos or radios so that you are distracted from the requirements of traffic safety. It is

illegal to watch television whilst driving.

DON’T listen to headphones at high volume as such use can permanently damage your hearing.

DON’T obstruct the ventilation of the equipment, for example with curtains or soft furnishing.

Overheating will cause damage and shorten the life of the equipment.

DON’T use makeshift stands and NEVER fix legs with wood screws — to ensure complete safety always fit the manufacturer’s

approved stand or legs with the fixings provided according to the instructions.

DON’T allow electrical equipment to be exposed to rain or moisture.

ABOVE ALL

– NEVER let anyone, especially children, push anything into holes, slots or any other opening in the case — this could result in a

fatal electrical shock;

– NEVER guess or take chances with electrical equipment of any kind — it is better to be safe than sorry!

В соответствии с Законом Российской Федерации “О защите прав потребителей” срок службы (годности) данного

товара “по истечении которого он может представлять опасность для жизни, здоровья потребителя, причинять вред

его имуществу или окружающей среде” составляет семь (7) лет со дня производства. Этот срок является временем, в

течение которого потребитель данного товара может безопасно им пользоваться при условии соблюдения инструкции

по эксплуатации данного товара, проводя необходимое обслуживание, включающее замену расходных материалов и/

или соответствующее ремонтное обеспечение в специализированном сервисном центре.

Дополнительные косметические материалы к данному товару, поставляемые вместе с ним, могут храниться в течение

двух (2) лет со дня его производства.

Срок службы (годности), кроме срока хранения дополнительных косметических материалов, упомянутых в предыдущих

двух пунктах, не затрагивает никаких других прав потребителя, в частности, гарантийного свидетельства JVC, которое

он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.

– 2 –

EN02-05_SP-XF70_30[E]ff.p65 13/2/04, 7:45 PM2

Thank you for purchasing JVC speakers.

Tak fordi du har købt JVC højttalere.

Before you begin using them, please read the instructions carefully.

Inden du tager dem i brug, bedes du læse vejledningen nøje igennem.

Contents

Indhold

Warnings, Cautions and Others ............................................ 4

Advarsler, forholdsregler og andet ..................................... 20

English

Dansk

Assembling the front and surround speakers ....................... 4

Samling af front-og surroundhøjttalerne ............................ 20

Connections ......................................................................... 5

Tilslutning .......................................................................... 21

Specification ....................................................................... 36

Specifikation....................................................................... 38

Herzlichen Glückwunsch zum Kauf von JVC-Lautsprechern.

Dzi∏kujemy za zakup głoÊników JVC.

Bevor Sie die Lautsprecher in Betrieb nehmen, lesen Sie bitte die

Przed rozpocz∏ciem korzystania z głoÊników przeczytaj uwažnie

Bedienungsanleitung gründlich durch.

instrukcj∏ obsługi.

Inhalt

Spis treÊci

Warnungen Vorsichtsmaßregeln und andere Hinweise ........ 6

Ostrze˝enia, przestrogi i inne informacje ............................ 22

Polski

Deutsch

Montage der Front-und Surroundlautsprecher ..................... 6

Monta˝ g∏oÊników przednich i efektowych ......................... 22

Anschluss ............................................................................. 7

Pod∏àczanie ........................................................................ 23

Technische Daten ............................................................... 36

Dane techniczne ................................................................. 38

Merci d’avoir acheté ces enceintes JVC.

Avant de les utiliser, veuillez lire attentivement ces instructions.

Table des matières

Avertissement, précautions et autres ................................... 8

Français

Montage des enceintes avant et Surround ........................... 8

Connexions .......................................................................... 9

Spécifications ..................................................................... 36

Dank u voor de aanschaf van deze JVC luidsprekers.

Lees alvorens gebruik deze gebruiksaanwijzing goed door.

Inhoudsopgave

Waarschuwingen, voorzorgen en overige ........................... 10

Monteren van de voor- en surroundluidsprekers................ 10

Nederlands

Aansluiten .......................................................................... 11

Technische gegevens ......................................................... 36

Gracias por la compra de los altavoces JVC.

Благодарим Вас за приобретение акустической системы JVC.

Por favor lea atentamente las instrucciones antes de empezar a usar los

Прежде чем начать использование данной системы, внимательно

ознакомьтесь с инструкциями.

altavoces.

Содержание

Contenido

Предупреждения и предостережения .................. 28

Advertencias, precauciones y otros .................................... 12

Español

Сборка фронтальных громкоговорителей и

Montaje de los altavoces delanteros y surround ................ 12

Русский

громкоговорителей окружающего звучания ... 28

Conexión ............................................................................ 13

Подключение .......................................................... 29

Especificaciones ................................................................. 37

Технические характеристики ................................ 39

La ringraziamo per l’acquisto di diffusori JVC.

Prima di utilizzare i diffusori, leggere attentamente le istruzioni.

Indice

Avvertenze, precauzioni e altro ........................................... 14

Italiano

Collegamento dei diffusori anteriori e surround ................. 14

Collegamento ..................................................................... 15

Specifiche ........................................................................... 37

Tack för att du valde JVC högtalare.

Läs instruktionerna noggrant innan du börjar använda dem.

Innehållsförteckning

Varningar, försiktighetsåtgärder och annat ......................... 16

Svenska

Montering av front- och surroundhögtalare ....................... 16

Anslutning .......................................................................... 17

Specifikation ....................................................................... 37

Kiitos, että valitsit JVC-kaiuttimet.

Ennen kuin ryhdyt käyttämään kaiuttimia, lue nämä käyttöohjeet

huolellisesti.

Sisällys

Varoituksia, huomautuksia ym. .......................................... 18

Suomi

Etu-ja surround-kaiuttimien kokoaminen ........................... 18

Liitäntä ............................................................................... 19

Tekniset tiedot .................................................................... 37

– 3 –

EN02-05_SP-XF70_30[E]ff.p65 27/2/04, 12:46 PM3

– 4 –

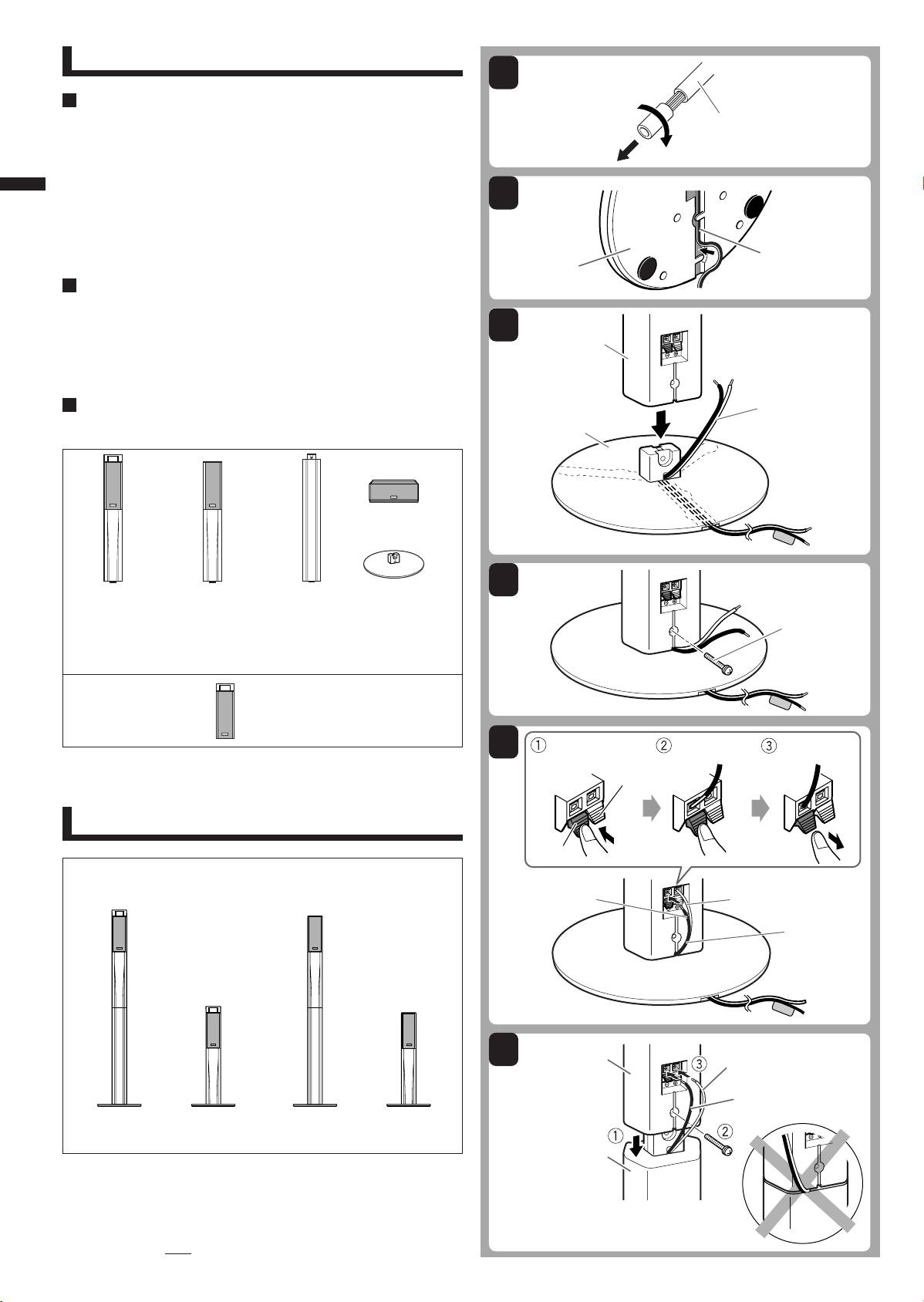

Warnings, Cautions and Others

1

Precautions for installation

English

• Do not install the speakers on an uneven surface or in a place subject

Speaker cord

to vibration; otherwise, they may fall over, causing damage or injury.

• The speakers are magnetically shielded to avoid color distortions on

TVs if they are installed properly.

– When placing the speakers near a TV set, turn off the TV’s main

power switch or unplug it before installing the speakers.

2

Then wait at least 30 minutes before turning on the TV’s main power

switch again. If there are still distortion, move the speakers further

away from the TV.

Base plate

Route the cord

(Rear side)

Precautions for daily use

• Do not reproduce sounds at so high a volume that they are distorted;

otherwise, the speakers may be damaged by internal heat buildup.

• When moving the speakers, do not pull the speaker cords; otherwise,

3

Stand

the speakers may fall over, causing damage or injury.

(or speaker

• When holding a speaker, always grasp the lower portion.

directly)

Checking the Components

Check to be sure you have the following components.

Speaker cord

The number in parenthesis indicates the quantity of the piece supplied.

Base plate

Center speaker (1)

4

Surround

Front

Stands (4) Base plates (4)

speakers (2)

speakers (2)

• Speaker cords— 4 m (3): For front/center speakers

Screw

(M5 x 25 mm)

• Speaker cords— 10 m (2): For surround speakers

• Screws— M5 x 25 mm (8)

Only for SP-XF70

Surround back speaker (1) and

Speaker cord— 10 m (1)

5

Press ReleaseInsert

If any of the items above are missing, contact your dealer immediately.

Red

Assembling the front and surround

speakers

Black

Assembled speakers: With stand: Refer to Steps

1

to

6

Without stand: Refer to Steps

1

to

5

Black striped

Copper

Speaker cord

or or

6

Speaker

White

Black

With stand With standWithout stand Without stand

Before assembling—

Stand

• Prepare a Philips screwdriver (not supplied).

• Take care not to drop any component part while assembling;

otherwise, it may cause damage to the floor or injury.

• Each speaker cord has its name tag attached to one end. Attach the

end without the name tag to the speaker terminal.

EN02-05_SP-XF70_30[E]ff.p65 13/2/04, 7:45 PM4

– 5 –

Connections

• Be sure to turn down the volume level to prevent unwanted noise

Connecting the speaker system to the amplifier

before performing following operations:

English

Before connecting—

– Turning on or off other components,

• Turn off the power to the amplifier before connecting the speaker

– Operating the amplifier,

system; otherwise, the speakers may be damaged.

– Tuning FM stations,

• The impedance of each speaker is 6 Ω. Before connecting them to

– Fast-forwarding a tape,

your amplifier, check the speaker impedance range of your amplifier. If

– Continuously reproducing high frequency oscillation or high pitch

the impedance of this speaker is out of the speaker impedance range

electronic sounds.

indicated on the amplifier, you cannot connect this system to the

• When using a microphone, do not aim it at the speakers or use it near

amplifier.

the speakers; otherwise, the howling which occurs may damage the

• The maximum power handling capacity of the speakers are 100 W.

speakers.

Excessive input will result in abnormal noise and possible damage.

• Before replacing the cartridge, always turn off the power to the

turntable; otherwise, the clicking noise may damage the speakers.

Connecting the Center speaker

Copper

Red

Black

Black striped

Press

ReleaseInsert

Typical connection method to an amplifier

Speaker layout

Connect the speakers to the speaker terminals of the amplifier with

the speaker cords by referring to the diagram below.

• Make sure to match the polarity (ª and ·) when connecting

the speaker cords.

• The diagram below is an example of a typical connection.

Front left

Front right

Only for SP-XF70

Center

Subwoofer

Amplifier

For SP-XF30:

Recommended to use

SP-SB100—optionally

purchased.

Surround rightSurround left

Surround back

Connecting the Surround back speaker—Only for SP-XF70

Black striped

Red

Black

Copper

Press

ReleaseInsert

EN02-05_SP-XF70_30[E]ff.p65 27/2/04, 9:45 PM5

– 6 –

Warnungen Vorsichtsmaßregeln und

1

andere Hinweise

Vorsichtsmaßregeln zur Aufstellung

Lautsprecherkabel

• Stellen Sie die Lautsprecher nicht auf einer unebenen Oberfläche oder

an einem Vibrationen ausgesetzten Ort auf; andernfalls können sie

umkippen und Schäden oder Verletzungen verursachen.

Deutsch

• Die Lautsprecher sind magnetisch abgeschirmt, um bei richtiger

Aufstellung Farbverzerrungen an Fernsehgeräten zu vermeiden.

– Bei Aufstellung dieser Lautsprecher in der Nähe eines Fernsehers den

2

Netzschalter des Fernsehers ausschalten oder seinen Netzstecker aus

der Steckdose ziehen, bevor die Lautsprecher installiert werden.

Danach mindestens 30 Minuten warten, bis der Fernseher

eingeschaltet wird. Wenn immer noch Verzerrungen auftreten, stellen

Basisplatte

Sie die Lautsprecher weiter vom Fernsehgerät entfernt auf.

Verlegen Sie das Kabel

(Rückseite)

Vorsichtsmaßregeln zur täglichen Verwendung

• Nicht mit so hoher Lautstärke betreiben, dass der Klang verzerrt wird;

andernfalls können die Lautsprecher durch internen Hitzestau

3

Ständer (oder

beschädigt werden.

Lautsprecher

• Beim Bewegen der Lautsprecher ziehen Sie nicht an den

direkt)

Lautsprecherkabeln; andernfalls können sie umkippen und Schäden

oder Verletzungen verursachen.

• Beim Tragen eines Lautsprechers immer am unteren Teil greifen.

Lautsprecherkabel

Prüfen der Komponenten

Prüfen Sie, ob die folgenden Komponenten vorhanden sind.

Basisplatte

Die Zahl in Klammern zeigt die Anzahl jedes mitgelieferten Stücks an.

Centerlautsprecher

(1)

4

Surround-

Vordere

Ständer (4) Basisplatten (4)

lautsprecher (2)

Lautsprecher (2)

Schrauben

• Lautsprecherkabel— 4 m (3): Für vordere/Centerlautsprecher

(M5 x 25 mm)

• Lautsprecherkabel— 10 m (2): Für Surroundlautsprecher

• Schrauben— M5 x 25 mm (8)

Nur für SP-XF70

Hinterer Surroundlautsprecher (1) und

Lautsprecherkabel— 10 m (1)

5

Drücken

Einsetzen Freigeben

Wenn oben aufgeführte Artikel fehlen, wenden Sie sich sofort an Ihren

Fachhändler.

Rot

Montage der Front-und

Surroundlautsprecher

Schwarz

Montierte Lautsprecher: Mit Ständer: Siehe Schritte

1

bis

6

Ohne Ständer: Siehe Schritte

1

bis

5

Schwarz gestreift

Kupfer

Lautsprecherkabel

oder oder

6

Lautsprecher

Weiß

Schwarz

Mit Ständer Mit StänderOhne Ständer Ohne Ständer

Vor der Montage—

Ständer

• Legen Sie einen Kreuzschlitzschraubenzieher bereit (nicht mitgeliefert).

• Achten Sie darauf, nicht Komponenten bei der Montage fallenzulassen;

andernfalls können Schäden am Boden oder Verletzungen verursacht

werden.

• Jedes Lautsprecherkabel ist an einem Ende mit einem Namensschild

gekennzeichnet. Bringen Sie das Ende ohne Namensschild an der

Lautsprecherklemme an.

GE06-07_SP-XF70_30[E]ff.p65 27/2/04, 12:45 PM6

– 7 –

Anschluss

• Stellen Sie die Lautstärke immer niedrig, um ungewünschtes

Anschließen des Lautsprechersystems an den Verstärker

Rauschen zu vermeiden, bevor Sie die folgenden Verfahren ausführen:

Vor dem Anschluss—

– Ein- oder Ausschalten anderer Komponenten,

• Schalten Sie den Verstärker vor dem Anschließen des

– Bedienung des Verstärkers,

Lautsprechersystems aus; andernfalls können die Lautsprecher

– Abstimmung von UKW-Sendern,

beschädigt werden.

– Vorspulen eines Bandes,

Deutsch

• Die Impedanz jedes Lautsprechers beträgt 6 Ω. Vor dem Anschließen

– Kontinuierliche Wiedergabe sehr hoher Frequenzen oder sehr

an Ihren Verstärker prüfen Sie den Impedanzbereich Ihres Verstärkers.

hochfrequenter elektronischer Sounds.

Wen die Impedanz dieses Lautsprechers außerhalb des

• Bei Verwendung eines Mikrofons richten Sie dieses nicht auf die

Impedanzbereichs wie auf dem Verstärker angezeigt ist, können Sie

Lautsprecher oder verwenden es in der Nähe der Lautsprecher;

nicht dieses System an den Verstärker anschließen.

andernfalls kann Rückkopplung auftreten und die Lautsprecher

• Die maximale Belastbarkeit der Lautsprecher beträgt 100 W. Zu hoher

beschädigen.

Eingang führt zu anormalem Rauschen und möglicherweise Schäden.

• Vor dem Ersetzen des Tonabnehmersystems schalten Sie immer den

Plattenspieler aus; andernfalls können die Klickgeräusche die

Lautsprecher beschädigen.

Anschließen des Centerlautsprechers

Kupfer

Rot

Schwarz

Schwarz gestreift

Drücken

FreigebenEinsetzen

Typische Anschlussmethode an einen Verstärker

Lautsprecheranordnung

Schließen Sie die Lautsprecher mit Lautsprecherkabeln an die

Lautsprecherbuchsen des Verstärkers an, wie in der Zeichnung

unten gezeigt.

• Beim Anschließen der Lautsprecherkabel achten Sie auf richtige

Polung (ª und ·).

• Die Zeichnung unten zeigt ein Beispiel für einen typischen

Vorne links

Vorne rechts

Anschluss.

Nur für SP-XF70

Center

Subwoofer

Verstärker

Für SP-XF30:

Wir empfehlen

Verwendung des

SP-SB100—getrennt

erhältlich.

Surround rechtsSurround links

Surround hinten

Anschließen des hinteren Surroundlautsprechers— Nur für SP-XF70

Schwarz gestreift

Rot

Schwarz

Kupfer

Drücken FreigebenEinsetzen

GE06-07_SP-XF70_30[E]ff.p65 27/2/04, 8:00 PM7

– 8 –

Avertissement, précautions et autres

1

Précautions pour l’installation

• N’installez pas les enceintes sur une surface inégale ou dans un

Cordon d’enceinte

endroit soumis aux vibrations; sinon, elles pourraient tomber, causant

des dommages ou des blessures.

• Les enceintes sont blindées magnétiquement pour éviter les

distorsions des couleurs sur les téléviseurs si elles sont installées

correctement.

– Si vous placez les enceintes à proximité d’un téléviseur, mettez ce

2

dernier hors tension ou débranchez-le du secteur avant d’installer les

enceintes.

Puis attendez au moins 30 minutes avant de remettre le téléviseur

Français

sous tension. S’il y a toujours des distorsions, éloignez les enceintes

Socle de base

du téléviseur.

Chemin du cordon

(face arrière)

Précautions pour une utilisation quotidienne

• Ne reproduisez pas les sons à un volume sonore si élevé que le son

est déformé; sinon, les enceintes pourraient être endommagées par la

création de chaleur interne.

3

• Lors du déplacement des enceintes, ne tirez pas sur les cordons

Support (ou

d’enceinte; sinon, les enceintes pourraient tomber causant des

enceinte

dommages ou des blessures.

directement)

• Pour porter une enceinte, tenez-la toujours par sa partie inférieure.

Vérification des composants

Cordon d’enceinte

Assurez-vous que vous avez bien tous les composants suivants.

Le nombre entre parenthèses indique la quantité de pièces fournies.

Socle de base

Enceinte

centrale (1)

4

Enceintes

Enceintes

Supports (4) Socles de

Surround (2)

avant (2)

base (4)

Vis

• Cordons d’enceinte— 4 m (3): Pour les enceintes avant et

(M5 x 25 mm)

l’enceinte centrale

• Cordons d’enceinte— 10 m (2): Pour les enceintes Surround

• Vis— M5 x 25 mm (8)

Uniquement pour le

SP-XF70

Enceinte Surround arrière (1) et

Cordon d’enceinte— 10 m (1)

5

Poussez Insérez Relâchez

Si une des pièces ci-dessus manquait, consultez immédiatement votre

revendeur.

Rouge

Montage des enceintes avant et Surround

Noir

Assemblage des enceintes:

Avec support: Reportez-vous aux étapes

1

à

6

Sans support: Reportez-vous aux étapes

1

à

5

Bande noire

Cuivré

Cordon

d’enceinte

ou ou

6

Enceinte

Blanc

Noir

Avec support Avec supportSans support Sans support

Support

Avant le montage—

• Préparez un tournevis cruciforme (non fourni).

• Faites attention de ne laisser tomber aucun composant lors du

montage; il pourrait endommager le sol ou causer des blessures.

• Chaque cordon d’enceinte a une étiquette attachée à son extrémité.

Fixez l’extrémité sans l’étiquette aux prises de l’enceinte.

FR08-09_SP-XF70_30[E]ff.p65 15/2/04, 11:12 AM8

– 9 –

Connexions

• Assurez-vous de réduire le niveau de volume pour éviter tout bruit

Connexion du système d’enceintes à l’amplificateur

indésirable avant de réaliser les opérations suivantes:

Avant la connexion—

– Mise sous ou hors tension d’autres appareils,

• Mettez l’amplificateur hors tension avant de connecter le système

– Opération de l’amplificateur,

d’enceintes; sinon, les enceintes risquent d’être endommagées.

– Accord de stations FM,

• L’impédance de chaque enceinte est de 6 Ω. Avant de les connecter à

– Avance rapide d’une bande,

votre amplificateur, vérifiez la plage d’impédance d’enceintes de votre

– Reproduction en continu d’une oscillation haute fréquence ou d’un

amplificateur. Si l’impédance de ces enceintes est en dehors de la

son électronique de ton haut.

plage d’impédance d’enceintes indiquée sur votre amplificateur, vous

• Lors de l’utilisation d’un microphone, ne le dirigez pas vers les

ne pouvez pas les connecter à votre amplificateur.

enceintes et ne l’utilisez pas près des enceintes; sinon, le “hurlement”

• La capacité de puissance soutenue maximum de ces enceintes est de

qui se produira pourrait endommager vos enceintes.

• Avant de remplacer la cartouche, mettez toujours le tourne-disque hors

100 W. Une entrée excessive peut entraîner un bruit anormal et même

Français

tension; sinon, le bruit créé pourrait endommager vos enceintes.

endommager les enceintes.

Connexion de l’enceinte centrale

Cuivré

Rouge

Noir

Bande noire

Poussez

RelâchezInsérez

Méthode de connexion typique à un ordinateur

Disposition des enceintes

Connectez les enceintes aux prises d’enceinte de l’amplificateur

avec les cordons d’enceinte en vous référant au diagramme ci-

dessous.

• Lors de la connexion des enceintes, assurez-vous de respecter

la polarité (ª et ·).

Avant gauche

Avant droit

• Le diagramme ci-dessous est un exemple de connexion typique.

Uniquement pour le SP-XF70

Caisson de

Centrale

grave

Amplificateur

Pour le SP-XF30:

L’utilisation du

SP-SB100—vendu en

option—est

recommandée.

Surround droitSurround gauche

Surround

arrière

Connexion de l’enceinte Surround arrière—Uniquement pour le SP-XF70

Bande noire

Rouge

Noir

Cuivré

Poussez

RelâchezInsérez

FR08-09_SP-XF70_30[E]ff.p65 27/2/04, 7:59 PM9

– 16 –

Varningar, försiktighetsåtgärder och annat

1

Försiktighetsåtgärder angående installation

• Installera inte högtalarna på en ojämn yta eller på en plats som utsätts

Högtalarkabel

för vibration, då de kan välta och orsaka materiell eller kroppslig skada.

• Högtalarna är magnetiskt skärmade för att undvika färgavvikelser på

TV:n om de är ordentligt installerade.

– Om högtalarna placeras nära en TV, stäng av TV:n med

huvudströmbrytaren eller ta ur stickkontakten för TV:n innan du

2

installerar högtalarna.

Vänta sedan minst 30 minuter innan du sätter på TV:ns

huvudströmbrytare igen. Om förvrängningar fortfarande förekommer,

flytta högtalarna längre bort från TV:n.

Basplatta

Led kabeln

(baksida)

Försiktighetsåtgärder för dagligt bruk

• Reproducera inte ljud på en så hög volym att det blir förvrängt,

eftersom högtalarna då kan skadas av en inre värmeutveckling.

3

• Dra inte i högtalarnas kablar när högtalarna ska förflyttas, då de kan

Ställning

falla och orsaka materiell eller kroppslig skada.

(eller

högtalaren

• Fatta alltid tag i högtalarens nedre del när du håller den.

direkt)

Kontroll av komponenter

Högtalarkabel

Kontrollera att du har följande komponenter.

Basplatta

Numret inom parantes visar antalet erforderliga delar.

Svenska

Mitthögtalare (1)

4

Surround-

Front-

Stativ (4) Basplattor (4)

Skruvar

högtalare (2)

högtalare (2)

(M5 x 25 mm)

• Högtalarkablar— 4 m (3): För front-/mitthögtalare

• Högtalarkablar— 10 m (2): För surround-högtalare

• Skruvar— M5 x 25 mm (8)

Endast för SP-XF70

Surround bakhögtalare (1) och

Högtalarkabel— 10 m (1)

5

Tr yck

Sätt in Släpp

Röd

Kontakta din återförsäljare omgående om något saknas.

Montering av front- och surroundhögtalare

Svart

Monterade högtalare: Med stativ: Se steg

1

–

6

Utan stativ: Se steg

1

–

5

Svartrandig

Koppar

Högtalarkabel

eller eller

6

Högtalare

Vit

Svart

Med stativ Med stativUtan stativ Utan stativ

Ställning

Innan monteringen—

• Ta fram en Philips skruvmejsel (medföljer ej).

• Var försiktig så att du inte tappar någon komponentdel under

monteringen, då det kan medföra att golv eller personer skadas.

• Varje högtalarkabel har sin namnetikett fäst vid ena ändan. Sätt fast

änden utan namn vid högtalarkabelskon.

SW16-17_SP-XF70_30[E]ff.p65 15/2/04, 11:21 AM16

– 17 –

Anslutning

Koppling av högtalarsystemet till förstärkaren

• Försäkra dig om att sänka volymnivån för att förhindra oljud innan

följande förfarande:

Innan koppling—

– Påsättning eller avstängning av andra komponenter,

• Stäng av strömmen innan förstärkaren kopplas till högtalarsystemet,

– Användning av förstärkaren,

annars kan högtalarna skadas.

– Inställning av FM-stationer,

• Högtalarnas impedans är 6 Ω. Innan du ansluter högtalarna till

– Snabbframspolning av bandet,

förstärkaren, kontrollera förstärkarens impedansområde. Om

– Kontinuerlig reproduktion av hög frekvenspendling eller höga

högtalarnas impedans ligger utanför förstärkarens impedansomfång,

hartsade, elektroniska ljud.

kan inte detta system kopplas till förstärkaren.

• När en mikrofon används, rikta den inte mot högtalarna eller använd

• Högtalarnas maximala effekthanteringsförmåga är 100 W. Överflödig

den inte nära dem, för då kan det tjutande ljudet som uppstår skada

ineffekt leder till avvikande ljud och eventuell skada.

högtalarna.

• Stäng alltid av strömmen till svängskivan innan utbytandet av pick-

upen, annars kan det klickande ljudet skada högtalarna.

Inkoppling av mitthögtalaren

Koppar

Röd

Svart

Svartrandig

Tr yck

SläppSätt in

Svenska

Exempel på förstärkarinkoppling

Högtalararrangemang

Anslut högtalarna till förstärkarens högtalaruttag med kablarna

enligt bilden nedan.

• Säkerställ att du anpassar polariteten (ª och ·) när du

ansluter högtalarkablarna.

• Bilden nedan är ett exempel på en typisk anslutning.

Främre

Främre

vänster

höger

Endast för SP-XF70

Mitt

Subwoofer

Förstärkare

För SP-XF30:

Användning av

SP-SB100—inhandlas

separat—

rekommenderas.

Vänster

Höger

surround

surround

Surround bak

Anslutning av Surround bakhögtalare—endast för SP-XF70

Svartrandig

Röd

Svart

Koppar

Tr y ck

SläppSätt in

SW16-17_SP-XF70_30[E]ff.p65 27/2/04, 8:04 PM17

– 18 –

Varoituksia, huomautuksia ym.

1

Huomautuksia asennuksesta

• Älä asenna kaiuttimia epätasaiselle pinnalle tai paikkaan, jossa ne

Kaiutinjohto

joutuvat alttiiksi tärinälle. Muutoin ne voivat kaatua ja aiheuttaa

vaurioita tai loukkaantumisia.

• Kaiuttimet on magneettisuojattu televisiokuvassa näkyvien

värihäiriöiden välttämiseksi, jos ne on asennettu oikein.

– Jos asetat kaiuttimet television lähelle, sammuta televisiosta virta sen

2

pääkatkaisimesta tai irrota pistoke pistorasiasta ennen kaiuttimien

sijoittamista paikoilleen.

Odota ainakin 30 minuuttia ennen virran kytkemistä uudelleen. Jos

häiriöitä esiintyy edelleen, siirrä kaiuttimet kauemmas televisosta.

Aluslaatta

Ujuta johto

(takaosa)

Varotoimet päivittäisessä käytössä

• Älä säädä äänenvoimakkuutta niin suureksi, että äänessä esiintyy

säröä. Muutoin ylikuumeneminen voi vaurioittaa kaiuttimia.

3

• Kun siirrät kaiuttimia, älä vedä kaiutinjohdosta. Muutoin ne voivat

Jalusta (tai

kaatua ja aiheuttaa vaurioita tai loukkaantumisia.

suoraan

• Nostaessasi kaiutinta ota aina kiinni alaosasta.

kaiuttimeen)

Komponenttien tarkistus

Kaiutinjohto

Tarkista, että toimitus sisältää seuraavat lisävarusteet.

Aluslaatta

Suluissa oleva numero osoittaa toimitetut kappalemäärät.

Keskikaiutin (1)

Suomi

4

Surround-

Etukaiuttimet

Jalustat (4) Aluslaatat (4)

kaiuttimet (2)

(2)

Ruuvi

(M5 x 25 mm)

• Kaiutinjohdot— 4 m (3): Etu-/keskikaiuttimiin

• Kaiutinjohdot— 10 m (2): Surround-kaiuttimet

• Ruuvit— M5 x 25 mm (8)

Vain malli SP-XF70

Keskimmäinen takakaiutin (surround) (1) ja

kaiutinjohto— 10 m (1)

5

Paina

Aseta Vapauta

Punainen

Jos jotakin puuttuu, ota yhteys kaiuttimien ostopaikkaan.

Etu-ja surround-kaiuttimien kokoaminen

Musta

Kootut kaiuttimet: Jalustalla: Katso vaiheet

1

–

6

Ilman jalustaa: Katso vaiheet

1

–

5

Mustaraitainen

Kupari

Kaiutinjohto

tai tai

6

Kaiutin

Valkoinen

Musta

Jalustalla JalustallaIlman jalustaa Ilman jalustaa

Ennen kokoamista—

Jalusta

• Tarvitset Philips-ruuvimeisselin (ei sisälly toimitukseen).

• Varo, ettei mikään osa putoa kokoamisen aikana; lattia voi vaurioitua tai

henkilövahinko aiheutua.

• Kunkin kaiutinjohdon toisessa päässä on nimilappu. Yhdistä ilman

nimilappua oleva pää kaiutinliitäntään.

FI18-19_SP-XF70_30[E]ff.p65 15/2/04, 11:21 AM18

– 19 –

Liitäntä

Kaiuttimien kytkentä vahvistimeen

• Hiljennä äänenvoimakkuutta ennen seuraavia toimia:

– Virran kytkeminen muihin laitteisiin tai virran sammuttaminen niistä,

Ennen kytkemistä—

– Vahvistimen käyttäminen,

• Sammuta vahvistimesta virta ennen kaiuttimien yhdistämistä. Muutoin

– FM-asemien virittäminen,

kaiuttimet voivat vaurioitua.

– Nauhan pikakelaaminen,

• Kunkin kaiuttimen impedanssi on 6 Ω. Tarkista ennen niiden

– Korkeiden tai kimeiden elektronisten äänien jatkuva toistaminen.

yhdistämistä vahvistimeen, että tämä arvo on vahvistimen

• Jos käytät mikrofonia, älä suuntaa sitä kaiuttimiin äläkä käytä sitä

impedanssialueella. Jos kaiuttimien impedanssi ei ole vahvistimen

kaiuttimien lähellä. Muutoin aiheutuva kierto voi vahingoittaa kaiuttimia.

impedanssialueella, näitä kaiuttimia ei voida yhdistää vahvistimeen.

• Sammuta levysoittimesta virta ennen äänirasian vaihtamista. Muutoin

• Kaiutinten suurin tehonkesto on 100 W. Liian suuri tehonsyöttö

kaiuttimet voivat vaurioitua.

heikentää äänenlaatua ja voi vahingoittaa kaiuttimia.

Keskikaiuttimen liittäminen

Kupari

Punainen

Musta

Mustaraitainen

Paina

VapautaAseta

Suomi

Kaiuttimien yhdistäminen vahvistimeen

Kaiutinkokoonpano

Yhdistä kaiuttimet kaiutinliitäntöihin alla olevan kaavion mukaisesti.

• Varmista, että napaisuus on oikein päin (ª ja ·), kun yhdistät

kaiutinjohdot.

• Alla olevassa kaaviossa esitetään normaali yhdistämistapa.

Vasen

Oikea

etukaiutin

etukaiutin

Vain malli SP-XF70

Keski

Subwoofer

Vahvistin

Malli SP-XF30:

Suositellaan

käytettäväksi:

SP-SB100—hankitaan

lisävarusteena.

Vasen

Oikea

surround-kaiutin

surround-kaiutin

Takakaiutin

(surround)

Keskimmäisen takakaiuttimen (surround) kytkentä—vain malli SP-XF70

Mustaraitainen

Punainen

Musta

Kupari

Paina

VapautaAseta

FI18-19_SP-XF70_30[E]ff.p65 27/2/04, 7:59 PM19

– 20 –

Advarsler, forholdsregler og andet

1

Forholdsregler i forbindelse med installation

• Installer ikke højttalerne på en ujævn overflade eller et sted, der kan

Højttalerledning

vibrere, da de så kan vælte og forårsage skader eller kvæstelse.

• Højttalerne er magnetisk afskærmede for at undgå

farveforvrængninger på tv’et, hvis de er installeret korrekt.

– Hvis højttalerne placeres tæt på et tv, skal tv’ets hovedstrømkontakt

slukkes eller tages ud af stikkontakten, før højttalerne installeres.

2

Vent derefter mindst en halv time, før du tænder for tv’ets

hovedstrømkontakt igen. Hvis der stadig er forvrængninger, skal

højttalerne flyttes længere væk fra tv’et.

Stander

Før ledningen

(bagside)

Forholdsregler i forbindelse med hverdagsbrug

• Afspil ikke lyde ved så høj lydstyrke, at lydene forvrænges, da

højttalerne herved kan blive beskadiget af varmeophobning.

• Lad være med at trække i højttalerledningerne, når højttalerne flyttes,

3

Stativ (eller

da højttalerne herved kan vælte og forårsage skade eller kvæstelse.

direkte til

• Når du holder en højttaler, skal du altid gribe fat om den nederste del.

højttaleren)

Kontrol af medfølgende dele

Kontroller at du har følgende dele.

Højttalerledning

Tallet i parentes angiver det antal, der medfølger.

Stander

Centerhøjttaler (1)

4

Surroundhøjttalere

Fronthøjttalere

Stativer (4) Standere (4)

(2)

(2)

Dansk

Skrue

• Højttalerledninger— 4 m (3): Til front/centerhøjttalerne

(M5 x 25 mm)

• Højttalerledninger—10 m (2): Til surroundhøjttalerne

• Skruer— M5 x 25 mm (8)

Gælder kun SP-XF70

Surround baghøjttaler (1) og

højttalerledning— 10 m (1)

5

Tr yk

Sæt ind Slip

Hvis nogen af de ovennævnte dele mangler, bedes du straks kontakte

Rød

forhandleren.

Samling af front-og surroundhøjttalerne

Sort

Samlede højttalere: Med stativ: Se trin

1

til

6

Uden stativ: Se trin

1

til

5

Sortstribet

Kobber

Højttalerledning

eller eller

6

Højttaler

Hvid

Sort

Med stativ Med stativUden stativ Uden stativ

Stativ

Før samling—

• Klargør en Phillips skruetrækker (medfølger ikke).

• Pas på ikke at tabe nogen af delene under samling, da gulvet kan blive

beskadiget, eller du kan komme til skade.

• Hver højttalerledning har sit navneskilt fastgjort til den ene ende.

Fastgør enden uden navneskiltet til højttalerterminalen.

DA20-21_SP-XF70_30[E]ff.p65 15/2/04, 11:22 AM20
