CONFIGURAR O VOLANTE PARA O PC
Observação importante:
No PC, o interruptor USB(5) na base do volante deve sempre permanecer na posição PS3™.
1. Acesse http://ts.thrustmaster.com para baixar os drivers e software Force Feedback para PC. Na
seção Updates and Downloads, clique em PC / Wheels / T300 RS e selecione Drivers.
2. Quando o download for concluído, inicie a instalação e siga as instruções na tela para conectar o
volante ao computador via USB e completar a instalação.
3. Quando a instalação for concluída, clique em Finalizar e reinicie o computador.
4. Selecione Iniciar / Todos os Programas / Thrustmaster / FFB Racing Wheel / Painel de Controle para
abrir a janela Controladores de Jogo
A janela Controladores de Jogo exibe o nome T300 RS Racing Wheel e o status OK.
5. Clique em Propriedades para configurar o volante no painel de controle do T300 RS.
• Aba Test Input: permite testar e visualizar os botões de ação, os botões direcionais, os eixos do volante
e dos pedais e ajustar o ângulo de rotação do volante em jogos para PC.
• Aba Test Forces: permite testar os 12 efeitos de force feedback.
• Aba Gain Settings: permite ajustar a força dos efeitos force feedback nos jogos para PC.
Você está pronto para jogar!
Observações gerais:
- No PC, clique em OK para fechar a janela Controladores de Jogo antes de iniciar o jogo.
- No PC, os ajustes feitos na janela Controladores de Jogo serão salvos apenas no computador (não
terão efeito no PlayStation®3 ou PlayStation®4).
- A versão do firmware do volante é exibida no canto superior direito do painel de controle do T300 RS.
13/18
MAPEAMENTO PARA PC
14/18
CALIBRAGEM AUTOMÁTICA DO VOLANTE E DO CONJUNTO DE PEDAIS
O volante calibra-se automaticamente quando liga o volante a uma tomada elétrica e o conector USB
do volante à consola.
Durante esta fase, o volante roda rapidamente para a esquerda e direita, cobrindo um ângulo de 900
graus, antes de parar no centro.
ATENÇÃO:
Nunca toque no volante durante a fase de autocalibragem!
(Isto poderá resultar numa calibragem incorreta e/ou em ferimentos pessoais.)
CALIBRAGEM AUTOMÁTICA DO CONJUNTO DE PEDAIS
Nunca ligue o conjunto de pedais à base do volante (nem o desligue da base) quando estiver ligado à
consola ou durante o jogo (isto poderá resultar numa calibragem incorreta).
Ligue sempre o conjunto de pedais antes de ligar o volante à consola.
Quando a calibragem do volante estiver concluída e o jogo tiver iniciado, os pedais são calibrados
automaticamente ao fim de várias pressões.
ATENÇÃO:
Nunca carregue nos pedais durante a fase de autocalibragem
do volante ou quando um jogo estiver a ser carregado!
(Isto poderá resultar numa calibragem incorreta.)
Se o volante e/ou o conjunto de pedais não funcionam corretamente, ou se parecem estar
calibrados incorretamente:
Desligue a consola e desligue todos os cabos do volante. Em seguida, volte a ligar todos os cabos
(incluindo o cabo de alimentação e o conjunto de pedais) e reinicie a consola e o jogo.
SENSOR DA TEMPERATURA INTERNA
O sistema de refrigeração do volante é composto por um dissipador de calor e uma ventoinha.
• Um termóstato monitoriza a temperatura interna do volante.
• Quando utiliza o volante num jogo:
- A ventoinha de refrigeração arranca quando o volante atinge uma determinada temperatura (ao
fim de alguns minutos de jogo, em função da intensidade dos efeitos Force Feedback utilizados).
- A potência dos efeitos Force Feedback diminui automaticamente assim que o volante atinge
uma temperatura muito mais alta (para proteger o motor). A intensidade destes efeitos aumenta
automaticamente assim que a temperatura desce ligeiramente.
• Quando acaba de jogar: devido à inércia térmica do motor, a ventoinha de refrigeração continua a
funcionar até a temperatura ser inferior ao nível de arranque da ventoinha. O volante foi concebido
desta forma para facilitar o arrefecimento e proteger o motor (isto poderá demorar entre 5 e 45
minutos, consoante a temperatura atingida ao utilizar o volante num jogo).
15/18
BOTÃO MODE E LUZ INDICADORA (6)
Botão MODE para o conjunto de pedais
O conjunto de pedais incluído com o T300 RS possui 2 pedais.
Quando utilizar este conjunto de pedais, certifique-se de que a luz indicadora permanece vermelha,
caso contrário o pedal do acelerador não funcionará corretamente.
O T300 RS também é compatível com conjuntos de pedais Thrustmaster dotados de 3 pedais
(vendidos à parte); estes permitem trocar eletronicamente os pedais do acelerador e da embraiagem.
Para tal, basta premir o botão MODE (6) durante 2 segundos.
A memória interna do volante memoriza se os pedais foram trocados ou não.
PEDAIS DO ACELERADOR E DA
EMBRAIAGEM
Cor da luz indicadora MODE (6)
NORMAL
VERMELHA
TROCADOS
VERDE
Outras sugestões relativas ao botão MODE
Para saber mais sobre o botão MODE e a luz indicadora, aceda a http://ts.thrustmaster.com. Na
secção Updates and Downloads, clique em PlayStation / Wheels / T300 RS e em seguida
selecione Manual/Help file.
COMPATIBILIDADE COM O ECOSSISTEMA DE PRODUTOS THRUSTMASTER
A base do T300 RS é compatível com:
• Os seguintes volantes Thrustmaster destacáveis: “Ferrari F1 Wheel Add-on*”, “Ferrari GTE Wheel
Add-on*”, “T300 RS PS Wheel”, “T500 RS GT Wheel*”.
• O conjunto “Base Fixed Paddle Shifters*”, que permite instalar pás de mudança de velocidades
fixas na base.
• Os seguintes conjuntos de pedais Thrustmaster: “T3PA*” (Thrustmaster 3 Pedals Add-on) e o
conjunto de pedais do volante T500 RS.
• As seguintes alavancas de velocidades (caixas de velocidades) Thrustmaster: “TH8A*” e
“TH8RS*”.
* Vendido à parte (para mais informações, aceda a http://www.thrustmaster.com/products/t300rs).
FICHEIROS DE AJUDA E FAQ (NÃO INCLUÍDOS NESTE MANUAL)
Aceda a http://ts.thrustmaster.com e, na secção Updates and Downloads, clique em
PlayStation / Wheels / T300 RS e selecione Manual/Help file.
16/18
SUPORTE TÉCNICO
Se surgir algum problema com o seu produto, vá até http://ts.thrustmaster.com e clique em
Technical Support. A partir daqui pode aceder a vários utilitários, como as perguntas mais
frequentes (FAQ) ou as versões mais recentes dos controladores e do software, capazes de ajudá-
lo a resolver o seu problema. Se o problema se mantiver, contacte o serviço de suporte técnico dos
produtos Thrustmaster (“Technical Support”):
Por correio electrónico:
Para tirar partido do suporte técnico por correio electrónico, primeiro tem de se registar online. As
informações que fornecer ajudarão os agentes a resolver mais rapidamente o seu problema. Clique
em Registration no lado esquerdo da página Technical Support e siga as instruções que surgirem
no ecrã. Se já tiver feito o seu registo, preencha os campos Username e Password e clique em
Login.
17/18
Informações sobre a garantia para o consumidor
A Guillemot Corporation S.A. (a seguir designada como “Guillemot”) garante a nível mundial ao
consumidor que este produto Thrustmaster está livre de defeitos em termos de materiais e fabrico
durante um período de garantia que corresponde ao limite de tempo para intentar uma ação de
conformidade relativamente a este produto. Nos países da União Europeia, isto corresponde a um
período de dois (2) desde a entrega do produto Thrustmaster. Noutros países, o período de
garantia corresponde ao limite de tempo para intentar uma ação de conformidade relativamente ao
produto Thrustmaster de acordo com a legislação em vigor do país no qual o consumidor residia à
data de compra do produto Thrustmaster (se a dita ação não existir no país correspondente, então
o período de garantia será de um (1) ano a partir da data de compra original do produto
Thrustmaster.
Não obstante o supracitado, as baterias recarregáveis estão cobertas por um período de garantia
de seis (6) meses a partir da data de compra original.
No caso de o produto apresentar algum defeito durante o período da garantia, contacte
imediatamente o Suporte Técnico, que lhe indicará o procedimento a tomar. Se esse defeito se
confirmar, o produto terá de ser devolvido ao respetivo local de compra (ou qualquer outro local
indicado pelo Suporte Técnico).
No âmbito da presente garantia, e por opção do Suporte Técnico, o produto defeituoso do
consumidor será reparado ou substituído. Se for permitido pela legislação em vigor, a
responsabilidade total da Guillemot e das respetivas filiais (incluindo para danos indiretos) está
limitada à reparação ou substituição do produto Thrustmaster. Se for permitido pela legislação em
vigor, a Guillemot rejeita todas as garantias de comercialização ou adequação a um fim específico.
Os direitos legais do consumidor no que concerne à legislação aplicável à venda de bens de
consumo não são afetados pela presente garantia.
A presente garantia não se aplicará: (1) se o produto tiver sido modificado, aberto, alterado ou
danificado em resultado de utilização inadequada ou abusiva, negligência, acidente, desgaste
normal ou qualquer outra casa relacionada com um defeito de material ou fabrico (incluindo, mas
sem limitação, combinar o produto Thrustmaster com qualquer elemento inadequado, incluindo, em
particular, fontes de alimentação, baterias recarregáveis, carregadores ou quaisquer outros
elementos não fornecidos pela Guillemot para este produto); (2) na eventualidade de
incumprimento das instruções fornecidas pelo Suporte Técnico; (3) a software, estando o mesmo
sujeito a uma garantia específica; (4) a consumíveis (elementos para substituir ao longo da vida útil
do produto, como baterias descartáveis e auriculares de auscultadores, por exemplo); (5) a
acessórios (cabos, estojos, bolsas, sacos e correias de pulso, por exemplo); (6) se o produto foi
vendido num leilão público.
A presente garantia não é transmissível.
Responsabilidade
Se for permitido ao abrigo da legislação aplicável, a Guillemot Corporation S.A. (a seguir designada
“Guillemot”) e as respetivas filiais rejeitam qualquer responsabilidade por danos resultantes de uma
ou mais das seguintes causas: (1) o produto foi modificado, aberto ou alterado; (2) incumprimento
das instruções de montagem; (3) utilização inadequada ou abusiva, negligência ou acidente (um
impacto, por exemplo); (4) desgaste normal. Se for permitido ao abrigo da legislação aplicável, a
Guillemot e as respetivas filiais rejeitam qualquer responsabilidade por danos relacionados com um
defeito de material ou fabrico relativamente ao produto (incluindo, mas sem limitação, quaisquer
danos causados direta ou indiretamente por qualquer software ou por combinar o produto
Thrustmaster com qualquer elemento inadequado, incluindo, em particular, fontes de alimentação,
baterias recarregáveis, carregadores ou quaisquer outros elementos não fornecidos pela Guillemot
para este produto).
18/18
DIREITOS DE AUTOR
© 2014 Guillemot Corporation S.A. Todos os direitos reservados. Thrustmaster® é uma marca registada
da Guillemot Corporation S.A. “
”, “PlayStation”, “ ” e “ ” são marcas registadas da
Sony Computer Entertainment, Inc. “
” é uma marca comercial da mesma empresa. Todas as
outras marcas comerciais pertencem aos respetivos proprietários. As ilustrações não são vinculativas. Os
conteúdos, os desenhos e as especificações estão sujeitos a alteração sem aviso prévio e podem variar
consoante o país. Fabricado na China.
Tecnologia TouchSense® licenciada pela Immersion Corporation. Protegida por uma ou mais patentes
norte-americanas disponíveis no seguinte endereço: www.immersion.com/patent-marking.html, bem
como por outras patentes em processo de aprovação.
RECOMENDAÇÕES DE PROTECÇÃO AMBIENTAL
Na União Europeia: Quando este produto chegar ao fim da sua vida útil, não o elimine
juntamente com os resíduos domésticos normais; em vez disso, deixe-o num ponto de
recolha de resíduos de equipamento eléctrico e electrónico (REEE) para posterior
reciclagem.
O símbolo presente no produto, no manual de utilizador ou na caixa confirma-o.
Os materiais podem ser reciclados, dependendo das suas características. Através da
reciclagem e de outras formas de processamento de resíduos de equipamento eléctrico
e electrónico, pode dar um importante contributo no sentido de ajudar a proteger o
ambiente.
Contacte as autoridades locais para saber onde fica o ponto de recolha mais perto da sua área de
residência.
Relativamente a todos os outros países: Respeite a legislação local sobre a reciclagem de equipamento
eléctrico e electrónico.
Informações a reter. As cores e as decorações podem variar.
Os fechos e os adesivos devem ser removidos do produto antes da utilização.
www.thrustmaster.com
*Aplicável apenas à União Europeia e Turquia
*
*
*
1/18
ДЛЯ P
LAYSTATION®3 – PLAYSTATION®4
Инструкция по эксплуатации
ВНИМАНИЕ!
Для обеспечения оптимальной совместимости рулевой системы T300 RS
с играми для PlayStation®3 или PlayStation®4,
может потребоваться установка автоматических обновлений для игр
(их можно загрузить, подключив игровую консоль к Интернету).
2/18

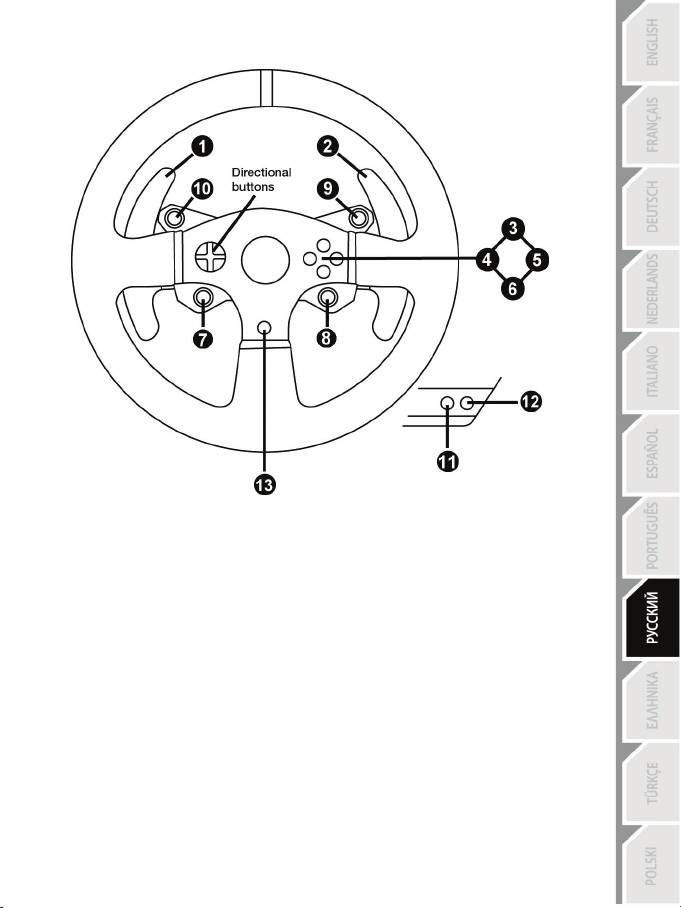

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 База системы T300 RS
2 Руль для консоли PS
3 2 лепестковых переключателя (Up и Down)
4 Многопозиционная кнопка
5 Переключатель USB-входа для PS4™ и PS3™
6 Кнопка MODE (Режим) + красный/зеленый
индикатор
7 Кнопки SELECT/START для PS3™
или SHARE/OPTIONS для PS4™
8 Кнопка PS
9 Резьба под большой винт (для системы
крепления и крепежного винта)
10 Cистема крепления
11 Металлический крепежный винт
12 Система крепления Thrustmaster Quick
Release
13 Кнопки L3/R3
14 Разъем питания (типа A или B)
(разные стандарты для разных стран)
15 USB-кабель и разъем рулевой системы
16 Разъем для переключателя скоростей
(коробки передач)
(приобретается отдельно)
17 Разъем для педального блока
3/18
ПОДКЛЮЧЕНИЕ РУЛЕВОЙ СИСТЕМЫ К ЭЛЕКТРОРОЗЕТКЕ
СНАЧАЛА ПРОЧТИТЕ СЛЕДУЮЩЕЕ!
Тип блока питания рулевой системы зависит от страны приобретения устройства.
Блок питания может быть одного из следующих типов.
Встроенный, в следующей комплектации:
* блок питания, интегрированный непосредственно в базу рулевого колеса, с
разъемом типа A;
* кабель питания для сети напряжением 220—240 В
= совместимый только с розетками 220—240 В.
Кабель для сети 220—240 В нельзя
подключать к розетке с напряжением 100—130 В!
Этот кабель нельзя подключать к сетевому
адаптеру!!!
Встроенный, в следующей комплектации:
* блок питания, интегрированный непосредственно в базу рулевого колеса, с
разъемом типа A;
* кабель питания для сети напряжением 100—125 В
= совместимый только с розетками 100—125 В.
Кабель для сети 100—125 В нельзя
подключать к розетке с напряжением 220—240 В!
Этот кабель нельзя подключать к сетевому
адаптеру!!!
ВНИМАНИЕ! Если вам неизвестно, каково напряжение электросети в регионе, где вы
используете рулевую систему, обратитесь к местному поставщику энергии.
Наружный, в следующей комплектации:
* наружный блок питания с разъемом типа В;
* кабель питания для электросети
= совместимый с сетью любого напряжения в диапазоне 110—240 В.
4/18
ПРЕДУПРЕЖДЕНИЯ
Перед эксплуатацией данного изделия внимательно ознакомьтесь с настоящей инструкцией и
сохраните ее на будущее.
Внимание — опасность поражения электрическим током!
* Изделие следует хранить в сухом месте, избегая попадания на него пыли и солнечного света.
* Не допускается перекручивание разъемов и кабелей; кабели нельзя тянуть.
* Не допускается попадание жидкости на изделие и его разъемы.
* Не допускается короткое замыкание в цепи изделия.
* Запрещается разбирать изделие, бросать изделие в огонь и подвергать его воздействию
высоких температур.
* Не допускается использование других кабелей питания, кроме кабеля, входящего в комплект
рулевой системы.
* Нельзя использовать кабель питания, если он или его разъемы повреждены, потрескались или
сломаны.
* Убедитесь, что кабель питания должным образом подключен к электророзетке и к разъему на
задней стороне базы рулевого колеса.
* Нельзя вскрывать систему рулевого колеса — в ней нет деталей, которые могут обслуживаться
пользователем. Любой ремонт должен выполняться производителем, его авторизованным
представителем или квалифицированным техническим специалистом.
* Допускается использование только одобренных производителем систем крепления и
аксессуаров.
* В случае ненормального функционирования рулевой системы (при возникновении посторонних
звуков, перегреве или запахе) следует немедленно прекратить использование системы,
выключить кабель питания из розетки и отсоединить все остальные кабели.
* Если предполагается, что рулевая система не будет использоваться продолжительное время,
отключите кабель питания от розетки.
Вентиляционные отверстия
Не допускается блокирование вентиляционных отверстий на базе рулевой системы. Для
обеспечения оптимальной вентиляции выполните следующие указания:
* размещайте базу руля на расстоянии не менее 10 см от стен;
* не размещайте базу в стесненном пространстве;
* ничем не накрывайте базу;
* не допускайте скопления пыли на вентиляционных отверстиях.
Из соображений безопасности никогда не нажимайте на педали босой
ногой или ногой в носке (без обуви).
®
КОМПАНИЯ THRUSTMASTER
ОТКАЗЫВАЕТСЯ ОТ ЛЮБОЙ
ОТВЕТСТВЕННОСТИ В СЛУЧАЕ ПОЛУЧЕНИЯ ТРАВМЫ В РЕЗУЛЬТАТЕ
НАЖИМАНИЯ НА ПЕДАЛИ НЕОБУТЫМИ НОГАМИ.
5/18
Внимание — риск травмирования в результате повторяющихся движений и
действия силовой обратной связи
Использование рулевой системы с силовой обратной связью может вызвать боль в мышцах или
суставах. Советы по предотвращению проблем со здоровьем:
* не проводите за игрой продолжительное время;
* после каждого часа игры делайте 10-15-минутный перерыв;
* если в кистях, запястьях, предплечьях, стопах или ногах появилась усталость или боль,
прекратите игру и отдохните в течение нескольких часов, прежде чем снова приступить к игре.
* если вышеуказанные признаки проявляются снова при возвращении к игре, прекратите игру и
обратитесь к врачу;
* держите систему вне доступа детей;
* во время игры правильно располагайте обе руки на рулевом колесе и не позволяйте ему
вращаться бесконтрольно;
* во время игры ни в коем случае не засовывайте руки или пальцы под педали и не держите их
рядом с педальным блоком;
* во время калибровки и игры ни в коем случае не засовывайте руки в рулевое колесо;
* обеспечьте надежную фиксацию базы рулевого колеса в соответствии с указаниями в
инструкции по эксплуатации.
Не допускается использование изделия
лицами моложе 16 лет
ТЯЖЕЛОЕ ИЗДЕЛИЕ
Не роняйте изделие на себя или на
других лиц!
ПРАВИЛЬНО НЕЛЬЗЯ НЕЛЬЗЯ
6/18
Предупреждение — возможно сжатие педального блока во время игры
* Держите педальный блок вне доступа детей.
* Во время игры ни в коем случае не кладите пальцы на педали и не засовывайте их с боковых
сторон педального блока.
* Во время игры ни в коем случае не засовывайте их сзади в базу педального блока.
* Во время игры ни в коем случае не засовывайте их спереди в базу педального блока.
НЕЛЬЗЯ НЕЛЬЗЯ НЕЛЬЗЯ
Предупреждение — возможно сжатие педального блока во время простоя
* Храните педальный блок в безопасном месте вне зоны доступа детей.
ОБНОВЛЕНИЕ ПРОШИВКИ РУЛЕВОГО КОЛЕСА
Прошивку в базе рулевого колеса можно обновить до более поздней версии, содержащей
усовершенствования.
Для просмотра установленной в данный момент версии прошивки и ее обновления при
необходимости откройте сайт http://ts.thrustmaster.com. В разделе Updates and Downloads
выберите PlayStation / Wheels / T300 RS, затем откройте Driver/Firmware и выполните
указания по загрузке и установке прошивки.
7/18
УСТАНОВКА РУЛЕВОГО КОЛЕСА НА БАЗУ
С помощью стрелок соотнесите разъемы.
Разъем на базе (1): стрелка указывает вверх.
Разъем на руле (2): стрелка указывает вверх.
После правильного позиционирования разъемов просто поверните кольцо крепежной системы
Thrustmaster Quick Release (12) против часовой стрелки, удерживая на месте руль (2).
Затем с максимальным усилием затяните кольцо, удерживая его на месте и поворачивая руль (по
часовой стрелке).
Установив руль, поверните его на 180° (если смотреть на руль, логотип PlayStation® должен быть
перевернут «вверх ногами»), чтобы получить доступ к малому крепежному винту на кольце
системы Thrustmaster Quick Release (12). С помощью большой отвертки Phillips затяните малый
крепежный винт (без чрезмерного усилия) по часовой стрелке.
Не прилагайте чрезмерных усилий при затягивании малого крепежного винта
(с помощью отвертки Phillips)!
Прекратите затягивание, как только почувствуете сопротивление
8/18
РЕГУЛИРОВКА ВЫСОТЫ И РАССТОЯНИЯ МЕЖДУ ПЕДАЛЯМИ
С помощью отвертки Phillips (не входит в комплект) открутите 2 крепежных винта,
удерживающих педали на педальных рычагах.
Затем отрегулируйте высоту педалей и расстояние между ними в соответствии со своими
предпочтениями.
- Возможно 6 различных положений для педали газа.
- Возможно 6 различных положений для педали тормоза.
Отрегулировав педали по высоте и промежуточному расстоянию, заново закрутите 2 крепежных
винта, удерживающих педали на педальных рычагах.
УСТАНОВКА РУЛЕВОЙ СИСТЕМЫ
Размещение рулевого колеса на столе.
1. Расположите гоночный руль на столе или иной горизонтальной плоской и устойчивой
поверхности.
2. Вставьте крепежный винт (11) в систему крепления (10) и надежно зафиксируйте руль,
затягивая винт против часовой стрелки, так чтобы он вошел в большое резьбовое
отверстие (9), расположенное ниже руля.
ПРАВИЛЬНО НЕЛЬЗЯ
ВНИМАНИЕ! Нельзя закручивать винт без системы крепления!
(В противном случае возможно повреждение рулевой системы.)
9/18
УСТАНОВКА /
ДЕМОНТАЖ
НАПРАВЛЕНИЕ
Фиксация
Закручивайте
винт
против часовой
стрелки
Ослабление
Раскручивайте
винт
по часовой
стрелке
10/18
Закрепление базы рулевого колеса на кокпите
1. Разместите базу рулевого колеса на щитке кокпита.
2. Через отверстия в щитке кокпита вставьте два винта M6 (не входят в комплект) в два
небольших винтовых отверстия на нижней стороне базы руля.
Важно! Длина винтов M6 не должна превышать толщину щитка + 12 мм; более
длинные винты могут вызвать повреждение внутренних деталей базы руля.
3. При необходимости затяните стандартную систему крепления, вставив крепежный винт в
большое резьбовое отверстие.
Закрепление педального блока в кокпите
1. Закрепите педальный блок с помощью небольших резьбовых отверстий на его нижней
поверхности.
2. Через отверстия в щитке кокпита вставьте два винта M6 (не входят в комплект) в два
небольших винтовых отверстия на нижней стороне педального блока.
Важно! Длина винтов M6 не должна превышать толщину щитка + 10 мм; более
длинные винты могут вызвать повреждение внутренних деталей педального блока.
Компоновочные схемы для кокпитов (размещение базы рулевого колеса и/или
педального блока) можно найти на сайте http://ts.thrustmaster.com: в разделе Updates and
Downloads выберите PlayStation
/ Wheels / T300 RS и откройте Manual/Help file.
СООТНЕСЕНИЕ ФУНКЦИЙ ДЛЯ PLAYSTATION®3 И PLAYSTATION®4
11/18
НАСТРОЙКА РУЛЕВОЙ СИСТЕМЫ ДЛЯ P
LAYSTATION®3 ИЛИ
P
LAYSTATION®4
1. Подключите педальный блок к разъему (17) на задней стороне базы рулевого колеса.
2. Подключите кабель питания к разъему (14) на задней стороне базы рулевого колеса.
3. Подключите кабель питания к электророзетке соответствующего напряжения.
Подробнее это описано в разделе «ПОДКЛЮЧЕНИЕ РУЛЕВОЙ СИСТЕМЫ К
ЭЛЕКТРОРОЗЕТКЕ» на стр. 3 настоящего руководства.
4. Переведите переключатель USB-входа (5) на базе рулевого колеса в положение PS3™ или
PS4™, в зависимости от используемой консоли или игры.
5. Подключите USB-кабель рулевой системы (15) к одному из USB-портов консоли.
6. После включения консоли автоматически выполняется калибровка рулевого колеса.
7. Для консоли PlayStation®4 (когда переключатель USB-входа находится в положении PS4™):
нажмите кнопку PS на рулевом колесе (8) и откройте свой игровой профиль Sony
Entertainment Network, чтобы можно было использовать руль.
Теперь все готово для игры!
Важно!
- Переключатель USB-входа (5) на базе рулевого колеса обязательно должен быть
переведен в правильное положение (PS3™ или PS4™) перед подключением к консоли
USB-кабеля. Для изменения положения переключателя отсоедините USB-кабель от
консоли и переведите переключатель в нужное положение, после чего снова
подключите USB-кабель к консоли.
- Для использования консоли PlayStation®3 переключатель USB-входа (5) обязательно
должен быть переведен в положение PS3™:
* Большинством игр рулевая система распознается как руль T500RS.
* Функции рулевой системы поддерживаются совместимыми играми и меню консолей.
* Функция PS действует на рулевой системе.
- Для консоли PlayStation®4, когда переключатель USB (5) находится в положении PS3™:
* Большинством игр рулевая система распознается как руль T500RS.
* Функции руля поддерживаются совместимыми играми, но не меню консолей.
* Функции SHARE и PS не действуют на рулевой системе.
- Для консоли PlayStation®4, когда переключатель USB (5) находится в положении PS4™:
* Не забудьте нажать кнопку PS на рулевом колесе (8) и откройте свой игровой профиль,
чтобы можно было использовать руль.
* Большинством игр рулевая система распознается как руль T300 RS.
* Функции рулевой системы поддерживаются совместимыми играми и меню консолей.
* Функции SHARE и PS действуют на рулевой системе.
- Перечень игр для PlayStation®3 и PlayStation®4, совместимых с рулевой системой
T300 RS (с указанием необходимого положения переключателя USB-входа (5) в
соответствии с используемой игрой) можно найти на сайте:http://ts.thrustmaster.com
(в разделе Updates and Downloadsвыберите PlayStation / Wheels / T300 RS). Этот
список регулярно обновляется.
12/18
НАСТРОЙКА РУЛЕВОЙ СИСТЕМЫ ДЛЯ ПК
Важно!
При использовании ПК переключатель USB (5) на базе рулевого колеса всегда должен
находиться в положении PS3™.
1. Загрузите драйверы и программу Force Feedback для ПК на сайте http://ts.thrustmaster.com. В
разделе Updates and Downloads (Обновления и загрузки) выберите PC / Wheels / T300 RS и
Drivers.
2. После завершения загрузки запустите процесс установки и выполните указания на экране по
подключению USB-кабеля к компьютеру и завершению установки.
3. После завершения установки щелкните кнопку «Готово» и перезапустите компьютер.
4. Выберите «Пуск / Все программы / Thrustmaster / FFB Racing Wheel / Control Panel», чтобы
открыть окно «Игровые устройства».
В окне «Игровые устройства» отображается рулевая система T300 RS Racing Wheel с состоянием
«OK».
5. Щелкните «Свойства», чтобы настроить параметры рулевой системы T300 RS на панели
управления:
• вкладка Test Input (Тест входа): возможность протестировать и просмотреть функциональные
кнопки и кнопки направлений, оси руля и педалей, а также отрегулировать угол поворота руля в
играх на ПК;
• вкладка Test Forces (Тест силовой обратной связи): возможность протестировать 12 эффектов
силовой обратной связи;
• вкладка Gain Settings (Параметры усиления): регулировка мощности эффектов силовой обратной
связи в играх на ПК.
Теперь все готово для игры!
Общие примечания:
- перед запуском игры на ПК щелкните OK, чтобы закрыть окно «Игровые устройства»;
- настройки, сделанные в окне «Игровые устройства» будут сохранены только на компьютере (они
не будут иметь силы на консоли PlayStation®3 или PlayStation®4);
- версия прошивки руля отображается в верхнем правом углу на вкладках панели управления
системы T300 RS.
13/18
РАСКЛАДКА ФУНКЦИЙ ДЛЯ ПК
