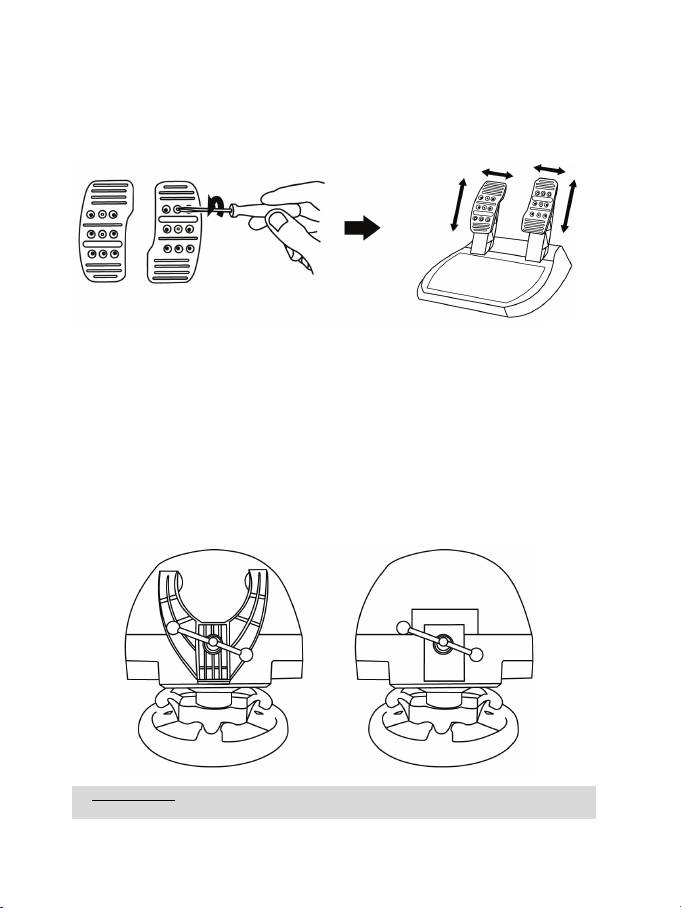

REGOLARE L'ALTEZZA E LA DISTANZA DEI PEDALI
Utilizzando un cacciavite Phillips (non incluso), estrai le 2 viti che tengono le teste dei pedali attaccate
alle relative staffe.
Dopodiché, regola l’altezza delle teste e la reciproca distanza in base la tuo stile di guida preferito:
- per il pedale dell’acceleratore è possibile scegliere tra 6 diverse posizioni.
- per il pedale del freno è possibile scegliere tra 6 diverse posizioni.
Una volta selezionate le altezze e le distanze volute, riavvita le 2 viti che fissano le teste dei pedali alle
relative staffe.
FISSARE IL VOLANTE
Fissare il volante a un tavolo o a una scrivania
1. Colloca il volante su un tavolo o su qualsiasi altra superficie piana, orizzontale e stabile.
2. Inserisci la vite di fissaggio (11) nel sistema di aggancio (10), dopodiché blocca la periferica
ruotando la vite in senso antiorario, in modo tale che questa penetri nell'ampio foro filettato (9)
presente nella parte inferiore del volante, finché il volante non risulti perfettamente stabile.
SEMPRE MAI
ATTENZIONE: Non stringere mai la vite da sola, senza il sistema di aggancio!
(Ciò potrebbe danneggiare il volante.)
9/18
AGGANCIO /
RIMOZIONE
DIREZIONE
Per stringere:
Gira la vite in senso
antiorario
Per allentare:
Gira la vite in
senso orario
10/18
Agganciare la base del volante ad un abitacolo
1. Colloca la base del volante sul piano dell'abitacolo.
2. Fai passare due viti tipo M6 (non incluse) attraverso il piano dell'abitacolo, quindi avvitale nei
due fori per le viti presenti nella parte posteriore del volante.
Importante: la lunghezza delle due viti tipo M6 non dovrà superare lo spessore del piano + 12
mm; viti più lunghe potrebbero danneggiare le componentistiche presenti all'interno della base
del volante.
3. Se necessario, stringi il sistema di aggancio standard inserendo la vite di fissaggio nell'apposito
ampio foro filettato.
Agganciare la pedaliera ad un abitacolo
1. Aggancia la pedaliera sfruttando i piccoli fori per le viti presenti sulla sua parte posteriore.
2. Fai passare due viti tipo M6 (non incluse) attraverso il piano dell'abitacolo, quindi avvitale nei
due fori per le viti presenti sulla parte posteriore della pedaliera.
Importante: la lunghezza delle due viti tipo M6 non dovrà superare lo spessore del piano + 10
mm; viti più lunghe potrebbero danneggiare le componentistiche presenti all'interno della base
del volante.
I diagrammi delle configurazioni per gli abitacoli (per il posizionamento della base del volante
e/o della pedaliera) sono disponibili sul sito http://ts.thrustmaster.com: nella sezione Updates and
Downloads, clicca su PlayStation
/ Wheels / T300 RS, quindi scegli Manual/Help file.
MAPPATURA SU PLAYSTATION®3 E PLAYSTATION®4
11/18
INSTALLARE IL VOLANTE SU PLAYSTATION®3 o PLAYSTATION®4
1. Collega la pedaliera al connettore (17) presente nella parte posteriore della base del volante.
2. Collega il cavo di alimentazione al connettore (14) presente nella parte posteriore della base del
volante.
3. Collega il cavo di alimentazione a una presa di corrente, rispettando le indicazioni sul voltaggio
elettrico.
Per ulteriori informazioni su questo punto, consulta il capitolo COLLEGARE IL
VOLANTE A UNA PRESA DI CORRENTE, a pagina 3 del presente manuale.
4. Sposta il selettore USB (5) della base del volante in posizione PS3™ o PS4™, in base alla console
o al gioco utilizzato.
5. Collega il connettore USB del volante (15) ad una delle porte USB della console.
6. Una volta accesa la tua console, il tuo volante si calibrerà automaticamente.
7. Su PlayStation®4 (con il selettore USB in posizione PS4™): per poter utilizzare il volante, premi il
pulsante PS del volante (8) e accedi al tuo account Sony Entertainment Network.
Ora sei pronto/a per giocare!
Note importanti:
- Prima di collegare il cavo USB del volante alla console, il selettore USB (5) presente sulla
base del volante dovrà sempre trovarsi nella corretta posizione (PS3™ o PS4™). Per cambiare
la posizione del selettore, scollega il cavo USB dalla console e cambia la posizione del
selettore prima di ricollegare il cavo USB alla console.
- Su PlayStation®3, il selettore USB (5) dovrà sempre trovarsi in posizione PS3™:
* Nella maggior parte dei giochi, il volante verrà riconosciuto come un volante T500RS.
* Il volante funziona con i giochi compatibili e nei menu della console.
* La funzione “PS” è attiva sul volante.
- Su PlayStation®4, con il selettore USB (5) in posizione PS3™:
* Nella maggior parte dei giochi, il volante verrà riconosciuto come un volante T500RS.
* Il volante funziona con i giochi compatibili, ma non nei menu della console.
* Le funzioni “SHARE” e “PS” non funzionano sul volante.
- Su PlayStation®4, con il selettore USB (5) in posizione PS4™:
* Per poter utilizzare il volante, ricordati di premere il pulsante PS del volante (8).
* Nella maggior parte dei giochi, il volante verrà riconosciuto come un volante T300 RS.
* Il volante funziona con i giochi compatibili e nei menu della console.
* Le funzioni “SHARE” e “PS” sono attive sul volante.
- L’elenco dei giochi per PlayStation®3 e PlayStation®4 compatibili con il T300 RS (oltre alla
posizione del selettore USB (5) richiesta per i vari giochi) è disponibile sul sito:
http://ts.thrustmaster.com (nella sezione Updates and Downloads,
clicca su PlayStation / Wheels / T300 RS).
Questo elenco viene aggiornato regolarmente.
12/18
CONFIGURAZIONE DEL VOLANTE PER PC
Nota importante:
Su PC, il selettore USB (5) della base del volante deve essere sempre in posizione PS3™.
1. Vai sul sito http://ts.thrustmaster.com per scaricare i driver e il software Force Feedback per PC. Nella
sezione Updates and Downloads, clicca su PC / Wheels / T300 RS, dopodiché seleziona Drivers.
2. Una volta completato il download, avvia l'installazione e segui le istruzioni che appariranno sullo
schermo per collegare al computer il connettore USB del tuo volante e completare l'installazione.
3. Una volta completata l'installazione, clicca su Fine e riavvia il tuo computer.
4. Seleziona Start / Tutti i programmi / Thrustmaster / FFB Racing Wheel / Pannello di Controllo per
aprire la finestra Controller di Gioco.
Nella finestra Controller di Gioco comparirà il volante col nome T300 RS Racing Wheel con associato lo
stato di OK.
5. Clicca su Proprietà per configurare il tuo volante nel pannello di controllo di T300 RS:
• Scheda Test Input: permette di testare e visualizzare i pulsanti azione, i pulsanti direzionali, gli assi di
volante e pedali, oltre a regolare l'angolo di rotazione del volante nei tuoi giochi per PC.
• Scheda Test Forze: consente di testare 12 effetti force feedback.
• Scheda Impostazioni Guadagno: permette di regolare la potenza degli effetti force feedback nei tuoi
giochi per PC.
Ora sei pronto per giocare!
Note generali:
- Su PC, prima di avviare il gioco, clicca su OK per chiudere la finestra Controller di Gioco.
- Su PC, i parametri impostati nella finestra Periferiche di Gioco verranno salvate solo sul tuo computer
(di conseguenza, non avranno alcun effetto su PlayStation®3 o PlayStation®4).
- La versione del firmware del tuo volante viene visualizzata nell'angolo in alto a destra nelle schede del
pannello di controllo del T300 RS.
13/18
MAPPATURA PC
14/18
CALIBRAZIONE AUTOMATICA DI VOLANTE E PEDALIERA
Il volante si calibra automaticamente nel momento in cui colleghi il volante alla rete elettrica e
inserisci nella console il connettore USB del volante.
Durante questa fase, il volante si muoverà rapidamente a destra e a sinistra, coprendo un angolo di
900 gradi, prima di fermarsi in posizione centrale.
ATTENZIONE:
Non toccare mai il volante durante la fase di auto-calibrazione!
(Ciò potrebbe causare un'errata calibrazione e/o infortuni personali.)
CALIBRAZIONE AUTOMATICA DELLA PEDALIERA
Non collegare mai la pedaliera alla base del volante (né scollegarla mai dalla base) mentre il volante
è collegato alla console o durante i giochi (ciò potrebbe causare un'errata calibrazione).
Collega sempre la pedaliera prima di collegare il volante alla console.
Una volta completata la calibrazione del volante e avviato il gioco, i pedali si auto-calibreranno dopo
averli premuti alcune volte.
ATTENZIONE:
Non premere mai i pedali durante la fase di auto-calibrazione del volante o durante il caricamento
di un gioco!
(Ciò potrebbe causare un'errata calibrazione.)
Qualora il tuo volante e la tua pedaliera non funzionassero correttamente, o se la
calibrazione dovesse apparirti errata:
Spegni la tua console, scollega completamente il tuo volante, ricollega tutti i cavi (compresi il cavo di
alimentazione e la pedaliera), quindi riavvia la tua console e il tuo gioco.
SENSORE TEMPERATURA INTERNA
Il sistema di raffreddamento del volante è composto da un dissipatore e da una ventola.
• Un termostato monitora la temperatura interna del volante.
• Quando usi il volante in un gioco:
- la ventola di raffreddamento si avvia nel momento in cui il volante ha raggiunto una data
temperatura (dopo alcuni minuti di gioco, a seconda dell’intensità degli effetti the Force Feedback
utilizzati).
- la forza degli effetti Force Feedback diminuisce automaticamente all'aumentare della
temperatura interna (per proteggere il motore). La potenza di tali effetti aumenta
automaticamente non appena la temperatura dovesse calare leggermente.
• Quando smetti di giocare: a causa dell’inerzia termica del motore, la ventola continua a girare finché
la temperatura non scende al di sotto del livello iniziale di avvio. Il tuo volante è stato così progettato
per
facilitarne il raffreddamento e per proteggere il motore (questa operazione potrebbe durare da 5
a 45 minuti, a seconda della temperatura raggiunta durante l’uso del volante in un gioco).
15/18
PULSANTE MODE E SPIA LUMINOSA (6)
Pulsante MODE per la pedaliera
La pedaliera acclusa al T300 RS presenta 2 pedali.
Durante l'uso della pedaliera, assicurati che il led resti sempre acceso in rosso, altrimenti il pedale
dell'acceleratore non funzionerà correttamente.
Il T300 RS è compatibile anche con pedaliere Thrustmaster a 3 pedali (vendute separatamente); in
questo modo potrai scambiare elettronicamente fra loro i pedali di acceleratore e frizione.
Per far questo, non devi far altro che tenere premuto il pulsante MODE (6) per 2 secondi.
Lo stato dell'attivazione dello scambio tra i pedali viene salvato nella memoria interna del volante.
PEDALI ACCELERATORE E FRIZIONE
Colore del led MODE (6)
NORMALI
ROSSO
SCAMBIATI VERDE
Altri consigli per il pulsante MODE
Per saperne di più sul pulsante e sul led MODE, consulta il sito http://ts.thrustmaster.com; nella
sezione Updates and downloads, clicca su PlayStation / Wheels / T300 RS, quindi scegli
Manual/Help file.
COMPATIBILITÀ CON L’ECOSISTEMA DEI PRODOTTI THRUSTMASTER
La base del T300 RS è compatibile con:
• I seguenti volanti Thrustmaster rimuovibili: “Ferrari F1 Wheel Add-on*”, “Ferrari GTE Wheel Add-
on*”, “T300 RS PS Wheel”, “T500RS GT Wheel*”.
• Il kit “Base Fixed Paddle Shifters*”, che ti permette di installare sulla base delle leve del cambio
fisse.
• Le seguenti pedaliere Thrustmaster : “T3PA*” (Thrustmaster 3 Pedals Add-on) e la pedaliera del
volante T500RS.
• I seguenti sistemi Thrustmaster per il cambio (della marcia): “TH8A*” e “TH8RS*”.
* Venduto separatamente (per ulteriori informazioni, visita il sito
http://www.thrustmaster.com/products/t300rs).
FILE DI AIUTO E FAQ (NON INCLUSI NEL PRESENTE MANUALE)
Visita il sito http://ts.thrustmaster.com e nella sezione Updates and Downloads, clicca su
PlayStation / Wheels / T300 RS, dopodiché scegli Manual/Help file.
16/18
ASSISTENZA TECNICA
Qualora riscontrassi un problema con il tuo prodotto, accedi al sito http://ts.thrustmaster.com e clicca su
Technical Support. Da qui, potrai accedere a vari servizi ed informazioni (Risposte alle Domande più
Frequenti (FAQ), le più recenti versioni di driver e software) che potrebbero esserti utili per risolvere il tuo
problema. Qualora il problema persistesse, puoi contattare il servizio di assistenza tecnica Thrustmaster
(“Technical Support”):
Per e-mail:
Per poter usufruire del servizio di assistenza tecnica tramite e-mail, dovrai prima registrarti online. Le
informazioni che fornirai aiuteranno i nostri esperti a risolvere più rapidamente il tuo problema. Fai clic su
Registration nella parte sinistra della pagina di Assistenza Tecnica e segui le istruzioni che appariranno
sullo schermo. Se sei già registrato, riempi i campi Username e Password e clicca quindi su Login.
Per telefono:
Gli giorni e orari di reperibilità e i numeri telefonici sono soggetti a modifiche. Per conoscere le
informazioni più aggiornate su come contattare il Servizio di Assistenza Tecnica, ti preghiamo di visitare il
sito http://ts.thrustmaster.com.
800035261
Italia
Lun - Ven: 9:00-13:00 e 14:00-18:00
Numero gratuito
17/18
Informazioni sulla garanzia al consumatore
A livello mondiale, Guillemot Corporation S.A. (d’ora in avanti “Guillemot”) garantisce al
consumatore che il presente prodotto Thrustmaster sarà privo di difetti relativi ai materiali e alla
fabbricazione, per un periodo di garanzia corrispondente al limite temporale stabilito per la
presentazione di un reclamo riguardante la conformità del prodotto in questione. Nei paesi della
Comunità Europea, tale periodo equivale a due (2) anni a partire dalla consegna del prodotto
Thrustmaster. In altri paesi, la durata della garanzia corrisponde al limite temporale stabilito per la
presentazione di un reclamo riguardante la conformità del prodotto Thrustmaster in base alle leggi
applicabili nel paese in cui il consumatore risiedeva alla data di acquisto del prodotto Thrustmaster
(qualora nel paese in questione non esistesse alcuna norma a riguardo, il periodo di garanzia
corrisponderà a un (1) anno a partire dalla data originale di acquisto del prodotto Thrustmaster).
Diversamente da quanto affermato in precedenza, le batterie ricaricabili sono coperte da una
garanzia di sei (6) mesi dalla data di acquisto originale.
Qualora, durante il periodo di garanzia, il prodotto dovesse apparire difettoso, contatti
immediatamente l’Assistenza Tecnica, che le indicherà la procedura da seguire. Qualora il difetto
dovesse essere confermato, il prodotto dovrà essere riportato al luogo di acquisto (o qualsiasi altro
luogo indicato dall’Assistenza Tecnica).
Nel contesto della presente garanzia, il prodotto difettoso di proprietà del consumatore potrà essere
riparato oppure sostituito, a discrezione dell’Assistenza Tecnica. Qualora le leggi applicabili in
materia lo consentano, la totale responsabilità di Guillemot e delle sue controllate (compresi i danni
conseguenti) si limita alla riparazione o alla sostituzione del prodotto Thrustmaster. Qualora le leggi
applicabili in materia lo consentano, Guillemot declina ogni garanzia sulla commerciabilità o la
conformità a finalità particolari. I diritti legali del consumatore, stabiliti dalle leggi vigenti in materia di
vendita di beni di consumo, non vengono intaccati dalla presente garanzia.
La presente garanzia non potrà essere applicata: (1) se il prodotto è stato modificato, aperto,
alterato o ha subito danni derivanti da un uso inappropriato o non autorizzato, da negligenza, da un
incidente, dalla semplice usura, o da qualsiasi altra causa non riconducibile a difetti nei materiali o
nell'assemblaggio (compresi, ma non i soli, prodotti Thrustmaster combinati con elementi inadatti,
tra cui, in particolare, batterie ricaricabili, caricatori o qualsiasi altro elemento non fornito da
Guillemot per questo prodotto); (2) in caso di mancato rispetto delle istruzioni fornite dall'Assistenza
Tecnica; (3) in caso di software, ovvero software soggetto a una specifica garanzia; (4) ai materiali
di consumo (elementi che richiedono la loro sostituzione al termine della loro durata di esercizio
come, ad esempio, batterie di tipo convenzionale o cuscinetti protettivi per auricolari o cuffie); (5)
agli accessori (ad esempio, cavi, custodie, borsette, borse, cinturini); (6) se il prodotto è stato
venduto ad un'asta pubblica.
La presente garanzia non è trasferibile.
Responsabilità
Qualora le leggi applicabili in materia lo consentano, Guillemot Corporation S.A. (d'ora in avanti
“Guillemot”) e le sue controllate declinano ogni responsabilità per qualsiasi danno derivante da
almeno una delle seguenti condizioni: (1) il prodotto è stato modificato, aperto o alterato; (2)
mancato rispetto delle istruzioni di installazione; (3) uso inappropriato o non permesso, negligenza,
incidente (come, ad esempio, un impatto); (4) semplice usura. Qualora le leggi applicabili in materia
lo consentano, Guillemot e le sue controllate declinano ogni responsabilità per qualsiasi danno non
riconducibile a difetti nei materiali o nella fabbricazione del prodotto (compresi, ma non i soli,
potenziali danni causati direttamente o indirettamente da un qualunque software, oppure dall’uso
del prodotto Thrustmaster in combinazione con elementi inadatti, tra cui, in particolare, batterie
ricaricabili, caricatori o qualsiasi altro elemento non fornito da Guillemot per questo prodotto).
18/18
COPYRIGHT
© 2014 Guillemot Corporation S.A. Tutti i diritti riservati. Thrustmaster® è un marchio registrato da
Guillemot Corporation S.A. “
”, “PlayStation”, “ ” e “ ” sono marchi registrati da
Sony Computer Entertainment, Inc. “
” è un marchio appartenente alla medesima compagnia.
Tutti gli altri marchi appartengono ai legittimi proprietari. Illustrazioni puramente indicative. I contenuti, i
design e le caratteristiche possono essere oggetto di modifiche senza preavviso e possono variare da
una nazione all’altra. Fabbricato in Cina.
Tecnologia TouchSense® su licenza di Immersion Corporation. Protetta da uno o più Brevetti degli Stati
Uniti, consultabili al seguente indirizzo: www.immersion.com/patent-marking.html, oltre ad altri brevetti in
fase di approvazione.
RACCOMANDAZIONI SULLA TUTELA DELL’AMBIENTE
Nell’Unione Europea: Al termine della sua vita operativa, questo prodotto non
dovrebbe essere gettato assieme ai comuni rifiuti, ma dovrebbe essere portato ad
un apposito punto di raccolta destinato al riciclaggio del Materiale Elettrico ed
Elettronico.
Ciò è confermato dal simbolo riportato sul prodotto, nel manuale d’uso o sulla
confezione.
A seconda delle proprie caratteristiche, i materiali potrebbero essere riciclati.
Tramite il riciclaggio ed altre forme di trattamento del Materiale Elettrico ed
Elettronico, è possibile fornire un importante contributo per la salvaguardia dell’ambiente.
Per conoscere i punti di raccolta più vicini a te, contatta le autorità locali competenti.
In tutti gli altri Paesi: per favore, rispetta le leggi locali sul riciclo dei materiali elettrici ed elettronici.
Informazioni da conservare. I colori e le decorazioni possono variare.
I ganci di plastica e gli adesivi dovrebbero essere rimossi dal prodotto prima che quest’ultimo venga
utilizzato.
www.thrustmaster.com
*Valido solo in UE e Turchia
*
*
*
1/18
PARA P
LAYSTATION®3 – PLAYSTATION®4
Manual del usuario
ADVERTENCIA:
Para asegurarte de que tu volante de carreras T300 RS funcione correctamente
con juegos para PlayStation®3 o PlayStation®4,
puede que tengas que instalar las actualizaciones automáticas de los juegos
(disponibles cuando tu consola está conectada a Internet).
2/18
CARACTERÍSTICAS TÉCNICAS
1 Base de T300 RS
2 Volante PS
3 2 levas de cambio secuenciales (Up y Down)
4 D-Pad multidireccional
5 Interruptor selector de USB de PS4™ o PS3™
6 Botón MODE + luz indicadora roja/verde
7 Botones SELECT/START en PS3™ y
SHARE/OPTIONS en PS4™
8 Botón PS
9 Agujero roscado grande (para sistema de
fijación y tornillo de apriete)
10 Sistema de fijación
11 Tornillo de fijación metálico
12 Thrustmaster Quick Release
13 Botones L3/R3
14 Conector de fuente de alimentación (tipo A
o B) (varía de un país a otro)
15 Conector y cable USB del volante de
carreras
16 Conector del cambio de marchas (caja de
cambios) (se vende por separado)
17 Conector de los pedales
3/18
¡CONEXIÓN DEL VOLANTE DE CARRERAS A UN ENCHUFE
ELÉCTRICO: LEER ANTES DE CONTINUAR!
La fuente de alimentación del volante de carreras varía en función del país en el que hayas
comprado el dispositivo.
La fuente de alimentación puede ser:
Interna, con:
* Una unidad de fuente de alimentación situada directamente en el interior de la base del
volante de carreras, con un conector de tipo A.
* Un cable de fuente de alimentación de 220-240 V.
= compatible sólo con un suministro eléctrico de 220-240 V.
¡¡¡No conectes nunca el cable de 220-240 V
a un enchufe eléctrico de 100-130 V!!!
¡¡¡No conectes nunca este cable a un adaptador de
corriente eléctrica!!!
Interna, con:
* Una unidad de fuente de alimentación situada directamente en el interior de la base del
volante de carreras, con un conector de tipo A.
* Un cable de fuente de alimentación de 100-125 V.
= compatible sólo con un suministro eléctrico de 100-125 V.
¡¡¡No conectes nunca el cable de 100-125 V
a un enchufe eléctrico de 220-240 V!!!
¡¡¡No conectes nunca este cable a un adaptador de
corriente eléctrica!!!
IMPORTANTE: Si no sabes qué tensión se suministra en la zona en la que estás usando el
volante de carreras, consulta a tu suministrador eléctrico local.
Externo, con:
* Una unidad de fuente de alimentación externa, con un conector de tipo B.
* Un cable de fuente de alimentación.
= compatible con todas las tensiones eléctricas, a partir de 110-240 V.
4/18
ADVERTENCIAS
Antes de utilizar este producto, lee detenidamente este manual y consérvalo para consultarlo
posteriormente.
Advertencia – Descarga eléctrica
* Mantén el producto en un lugar seco y no lo expongas al polvo ni a la luz directa del sol.
* No retuerzas ni tires de los conectores ni de los cables.
* No derrames líquidos en el producto ni en sus conectores.
* No cortocircuites el producto.
* No desmontes nunca el producto ni lo lances al fuego ni lo expongas a temperaturas elevadas.
* No utilices otro cable de fuente de alimentación distinto del proporcionado con el volante de carreras.
* No utilices el cable de fuente de alimentación si el cable o los conectores están dañados, partidos o
rotos.
* Asegúrate de que el cable de fuente de alimentación esté enchufado correctamente en un enchufe
eléctrico, y conectado correctamente al conector de la parte trasera de la base del volante de carreras.
* No abras el volante de carreras: en el interior no hay piezas que el usuario pueda arreglar. Las
reparaciones las debe realizar el fabricante, su representante autorizado o un técnico cualificado.
* Utiliza únicamente sistemas de fijación/accesorios especificados por el fabricante.
* Si el volante de carreras se comporta de forma anormal (si emite sonidos anormales, calor u olores),
deja de utilizarlo inmediatamente, desenchufa el cable de fuente de alimentación del enchufe eléctrico
y desconecta los demás cables.
* Si no vas a utilizar el volante de carreras durante un período de tiempo prolongado, desenchufa su
cable de fuente de alimentación del enchufe eléctrico.
Rejillas de ventilación
Asegúrate de no bloquear ninguna de las rejillas de ventilación de la base del volante de carreras. Para
obtener una ventilación óptima, respeta los puntos siguientes:
* Coloca la base del volante al menos a 10 cm de distancia de las paredes.
* No coloques la base en espacios estrechos.
* No tapes la base.
* No dejes que se acumule polvo en las rejillas de ventilación.
Por razones de seguridad, no uses nunca los pedales con los pies descalzos
o únicamente con calcetines en los pies.
®
THRUSTMASTER
DECLINA TODA RESPONSABILIDAD EN CASO DE
LESIONES PRODUCTO DEL USO DE LOS PEDALES SIN CALZADO.
Advertencia – Lesiones debidas al Force Feedback y los movimientos repetitivos
Jugar con un volante con Force Feedback puede producir dolor en las articulaciones o en los
músculos. Para evitar problemas:
* Evita jugar durante períodos prolongados.
* Haz descansos de 10 a 15 minutos por cada hora de juego.
* Si sientes fatiga o dolor en las manos, muñecas, brazos, pies o piernas, deja de jugar y descansa
durante unas horas antes de volver a jugar.
5/18
Advertencia – Lesiones debidas a Force Feedback y los movimientos repetitivos
(continuación)
* Si los síntomas o el dolor indicados anteriormente persisten cuando vuelves a jugar, deja de hacerlo
y consulta al médico.
* Mantén el volante fuera del alcance de los niños.
* Durante el juego, mantén siempre ambas manos colocadas correctamente en el volante sin dejarlas
completamente caídas.
* Mientras estés jugando, no coloques nunca las manos ni los dedos debajo de los pedales, ni
tampoco cerca de ellos.
* Durante la calibración y el juego, no metas nunca las manos ni los brazos a través de las aberturas
del volante de carreras.
* Asegúrate de que la base del volante de carreras esté fijada correctamente, según las instrucciones
de este manual.
El producto sólo puede ser manejado por
usuarios de 16 años de edad como mínimo
PRODUCTO PESADO
¡Ten cuidado de no dejar caer el producto
encima de ti o de otra persona!
SIEMPRE NUNCA NUNCA
6/18
Advertencia – Peligro de pillarse los dedos con los pedales mientras se juega
* Mantén los pedales fuera del alcance de los niños.
* Cuando juegues, no pongas nunca los dedos en los lados de los pedales ni cerca de ellos.
* Cuando juegues, no pongas nunca los dedos sobre la base trasera de los pedales ni cerca de ella.
* Cuando juegues, no pongas nunca los dedos sobre la base delantera de los pedales ni cerca de ella.
NUNCA NUNCA NUNCA
Advertencia – Peligro de pillarse los dedos con los pedales cuando no se juega
* Guarda los pedales en un lugar seguro y lejos del alcance de los niños.
ACTUALIZACIÓN DEL FIRMWARE DEL VOLANTE DE CARRERAS
El firmware incluido en la base del volante de carreras se puede actualizar a una versión más reciente
que incluya mejoras del producto.
Para mostrar la versión de firmware que está usando actualmente tu volante de carreras y actualizarla
si es necesario: en PC, visita http://ts.thrustmaster.com. En la sección Updates and Downloads,
haz clic en PlayStation / Wheels / T300 RS y, a continuación, selecciona Driver/Firmware y sigue
las instrucciones que describen el procedimiento de descarga e instalación.
7/18
INSTALACIÓN DEL VOLANTE DE CARRERAS EN SU BASE
Alinea las posiciones de los conectores usando las flechas:
Conector de la base (1): Flecha apuntando hacia arriba
Conector del volante de carreras (2): Flecha apuntando hacia arriba
Una vez que los conectores estén colocados correctamente, simplemente gira el anillo del dispositivo
Thrustmaster Quick Release (12) hacia la izquierda, mientras sostienes el volante de carreras (2) en su
posición.
A continuación, aprieta el anillo todo lo que puedas: para ello, mantén el anillo en su posición y gira el
volante de carreras hacia la derecha.
Una vez que hayas instalado el volante de carreras, gíralo 180° (cuando mires al volante, el logotipo de
PlayStation® debería estar al revés) para acceder al pequeño tornillo de fijación situado en el anillo del
dispositivo Thrustmaster Quick Release (12). Con un destornillador Phillips para apretar el tornillo de
fijación (no utilices una fuerza excesiva), gíralo hacia la derecha.
¡No utilices una fuerza excesiva cuando aprietes el pequeño tornillo de fijación
(usando un destornillador Phillips)!
Deja de girar el tornillo en cuanto notes algo de resistencia.
8/18
AJUSTE DE LA ALTURA Y EL ESPACIADO DE LOS PEDALES
Usando un destornillador Phillips (no incluido), quita los 2 tornillos de fijación que sujetan las cabezas
de los pedales a los brazos de los pedales.
A continuación, ajusta la altura y el espaciado de las cabezas de los pedales a tu estilo de conducción
preferido:
- Para el pedal del acelerador hay 6 posiciones diferentes disponibles.
- Para el pedal del freno hay 6 posiciones diferentes disponibles.
Cuando estés satisfecho con la altura y el espaciado, vuelve a colocar y apretar los 2 tornillos de
fijación que sujetan las cabezas de los pedales a los brazos de los pedales.
FIJACIÓN DEL VOLANTE DE CARRERAS
Fijación del volante de carreras a una mesa o un escritorio
1. Coloca el volante de carreras en una mesa o en otra superficie horizontal, plana y estable.
2. Inserta el tornillo de sujeción (11) en el sistema de fijación (10) y, a continuación, aprieta el
dispositivo girando el tornillo a la izquierda, para que entre en el agujero roscado grande (9)
situado debajo del volante de carreras, hasta que el volante esté perfectamente estable.
SIEMPRE NUNCA
ADVERTENCIA: ¡No aprietes nunca el tornillo solo, sin el sistema de fijación en su sitio!
(De hacerlo así, se podría dañar el volante).
9/18
COLOCACIÓN /
RETIRADA
INDICACIÓN
Para apretar:
Gira el tornillo
hacia la izquierda
Para aflojar:
Gira el tornillo
hacia la derecha
