Инструкция к Устройству ввода Thrustmaster HOTAS Warthog
10/18
DETENTORES REALISTAS DE IDLE Y AFTERBURNER
El mando de potencia del HOTAS Warthog incorpora sistemas realistas de RALENTÍ y
POSTCOMBUSTIÓN (el sistema de POSTCOMBUSTIÓN es desconectable).
IDLE:
Cuando se pone en IDLE: para cortar los motores del avión (en juegos compatibles), levanta
ligeramente las palancas de potencia (para superar la parada) y pon las palancas de
potencia en la posición OFF.
Para volver a aplicar potencia a los motores, basta con que empujes las palancas de
potencia hacia delante (y luego ligeramente hacia abajo), a la posición IDLE.
11/18
AFTERBURNER:
Cuando esté colocado el tope del módulo de AFTERBURNER, levanta ligeramente las
palancas de potencia (para superar la parada) y empújalas hacia delante.
INSTALACIÓN/DESINSTALACIÓN DEL TOPE DE AFTERBURNER:
(De forma predeterminada, el tope del módulo de AFTERBURNER no está instalado).
- Utilizando la llave Allen incluida, desatornilla los 2 tornillos según se muestra a
continuación y quita la barra desmontable situada entre las 2 palancas de potencia.
12/18
- Quita el módulo de AFTERBURNER, situado debajo de la barra desmontable:
(En esta posición, el tope de AFTERBURNER está deshabilitado)
13/18
- Dale la vuelta al módulo y vuélvelo a colocar en su sitio:
(En esta posición, el tope de AFTERBURNER está habilitado)
- Coloca la barra desmontable entre las 2 palancas de potencia y, a continuación, vuelve a
colocar y apretar los 2 tornillos.
NOTA IMPORTANTE: Para evitar dañar el módulo de AFTERBURNER, nunca debes utilizar
las palancas de potencia sin tener instalada correctamente la barra desmontable (utilizando
los 2 tornillos) entre las 2 palancas de potencia.
14/18

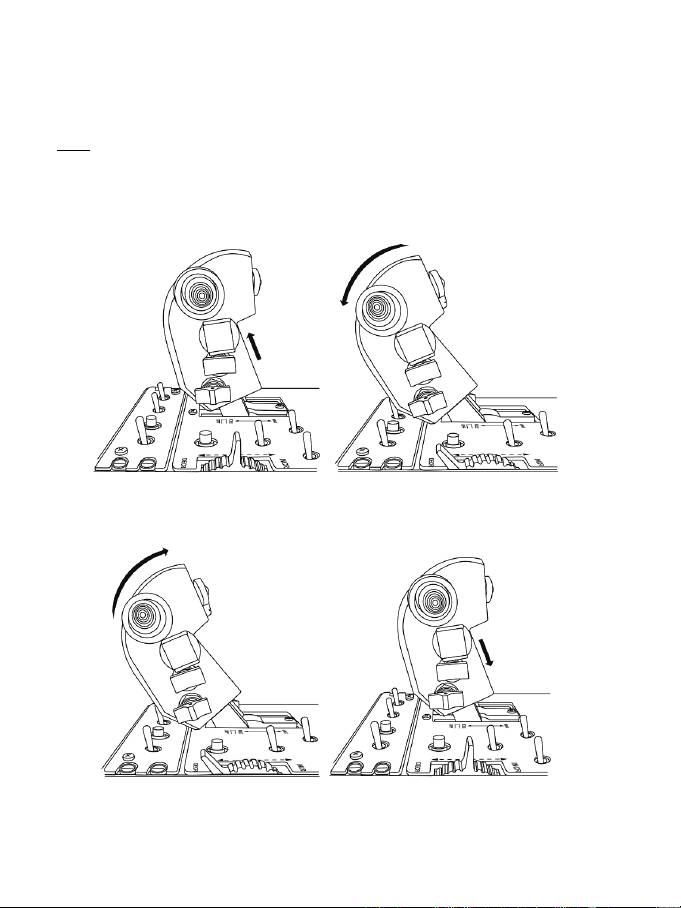

UNIR/SEPARAR LAS 2 PALANCAS DE POTENCIA
Para unir las palancas de potencia:
Para separar las palancas de potencia:
15/18
INSTALACIÓN DEL JOYSTICK EN UNA CABINA O EN OTRO SOPORTE FIJO
Para colocar el joystick en una cabina:
- Desatornilla los 4 tornillos situados debajo de la placa de la base metálica y quítala.
- Utiliza las 4 roscas de tornillo situadas en la cara inferior del joystick para sujetar el
joystick directamente al soporte fijo.
También puedes utilizar los 4 agujeros situados en las esquinas de las placas de la base
metálica del joystick y el mando de potencia para fijar ambos elementos a un soporte fijo.
16/18
SISTEMA DE FRICCIÓN AJUSTABLE DEL MANDO DE POTENCIA
- Para aumentar la fricción: gira la rueda hacia la derecha.
- Para reducir la fricción: gira la rueda hacia la izquierda.
NOTAS IMPORTANTES:
- En los mandos de potencia duales, la fricción está ajustada al valor mínimo de forma
predeterminada.
- Para lograr un ajuste preciso según tus preferencias, para pasar de la fricción mínima a
la máxima se necesitan aproximadamente diez giros completos.
- Si es necesario, puedes utilizar la marca blanca que hay en la rueda para contar los
giros.
COMPATIBILIDAD HACIA ATRÁS
La nueva palanca “HOTAS Warthog” es compatible hacia atrás con la base del “HOTAS
Cougar” (y viceversa).
Lo único que no funcionará será el botón pulsador CMS (botón 19), puesto que no aparecía
originalmente en el HOTAS Cougar.
RETROILUMINACIÓN DEL PANEL DE CONTROL
La intensidad de la retroiluminación del panel de control se puede ajustar directamente
mediante T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor). Hay
disponibles cinco niveles de intensidad diferentes: desde 1 (intensidad mínima) hasta 5
(intensidad máxima) y el nivel predeterminado es 2.
GESTIÓN DE LOS 5 LED PROGRAMABLES
Los 5 LED programables del Panel de control se pueden gestionar directamente mediante
T.A.R.G.E.T. (Thrustmaster Advanced pRogramming Graphical EdiTor).
17/18
INFORMACIÓN DE GARANTÍA AL CONSUMIDOR
En todo el mundo, Guillemot Corporation S.A., cuyo domicilio legal se encuentra en Place du Granier, B.P. 97143, 35571
Chantepie, Francia (en lo sucesivo “Guillemot”) garantiza al consumidor que este producto de Thrustmaster estará libre de
defectos de materiales y mano de obra, durante un período de garantía que corresponde al límite de tiempo para interponer
una acción legal referida a la conformidad en relación con este producto. En los países de la Unión Europea, esto
corresponde a un período de dos (2) años a partir de la entrega del producto de Thrustmaster. En otros países, el período
de garantía corresponde al límite de tiempo para interponer una acción legal referida a la conformidad en relación con este
producto de Thrustmaster según las leyes aplicables del país en el que el consumidor estuviese domiciliado en la fecha de
compra del producto de Thrustmaster (si no existiese una acción similar en el país correspondiente, entonces el período de
garantía será de un (1) año a partir de la fecha de compra original del producto de Thrustmaster).
A pesar de lo anterior, las baterías recargables están cubiertas por un período de garantía de seis (6) meses a partir de la
fecha de compra original.
Si el producto resultase defectuoso durante el período de garantía, hay que ponerse en contacto inmediatamente con el
Soporte Técnico, que indicará el procedimiento a seguir. Si se confirma el defecto, el producto debe devolverse a su lugar
de compra (o a cualquier otra ubicación indicada por el Soporte Técnico).
Dentro del contexto de esta garantía, el producto defectuoso del consumidor será sustituido o restaurado su funcionamiento
correcto. Si, durante el período de garantía, el producto de Thrustmaster fuese sometido a dicho reacondicionamiento,
cualquier período de cómo mínimo siete (7) días durante el que el producto no se pueda usar se añadirá al período de
garantía restante (este período va desde la fecha de petición de intervención del consumidor o desde la fecha en la que el
producto se entrega para el reacondicionamiento, si la fecha en la que el producto se entrega para el reacondicionamiento
fuese posterior a la fecha de la petición de intervención). Si la ley aplicable lo permite, toda la responsabilidad de Guillemot
y sus filiales (incluso por daños resultantes) se limita a la restauración del funcionamiento correcto o la sustitución del
producto de Thrustmaster. Si la ley aplicable lo permite, Guillemot renuncia a todas las garantías de comerciabilidad o
adecuación para un propósito determinado.
Esta garantía no se aplicará: (1) si el producto ha sido modificado, abierto, alterado o ha sufrido daños como resultado de
un uso inapropiado o abuso, negligencia, accidente, desgaste normal, o cualquier otra causa no relacionada con un defecto
de materiales o fabricación (incluyendo, pero no de forma exclusiva, la combinación del producto de Thrustmaster con
cualquier elemento no adecuado, incluyendo en particular fuentes de alimentación, baterías recargables, cargadores o
cualquier otro elemento no suministrado por Guillemot para este producto); (2) en caso de incumplimiento de las
instrucciones proporcionadas por el Soporte Técnico; (3) a software, es decir software sujeto a una garantía específica; (2)
en caso de incumplimiento de las instrucciones proporcionadas por el Soporte Técnico; (3) a software, es decir software
sujeto a una garantía específica; (4) a consumibles (elementos que se tienen que reemplazar a lo largo de la vida del
producto: por ejemplo, baterías desechables o almohadillas para auriculares de audio); (5) a accesorios (por ejemplo,
cables, cajas, bolsas, bolsos o muñequeras); (6) si el producto se ha vendido en una subasta pública. (6) si el producto se
ha vendido en una subasta pública.
Esta garantía no es transferible.
Los derechos legales del consumidor en relación con las leyes aplicables a la venta de productos de consumo de su país no
se ven afectados por esta garantía.
Provisiones de garantía adicionales
Durante el período de garantía, Guillemot no proporcionará, en principio, ninguna pieza de repuesto, ya que el Soporte
Técnico es el único autorizado para abrir y/o reacondicionar los productos de Thrustmaster (con la excepción de los
procedimientos de reacondicionamiento que el Soporte técnico puede solicitar que lleve a cabo el consumidor, mediante
instrucciones por escrito – por ejemplo, debido a la simplicidad y la falta de confidencialidad del proceso de
reacondicionamiento – y suministrando al consumidor las piezas de repuesto necesarias, si hiciese falta).
Debido a sus ciclos de innovación y para proteger su know-how y secretos comerciales, Guillemot no proporcionará, en
principio, ninguna pieza de repuesto ni instrucciones de reacondicionamiento para los productos de Thrustmaster cuyo
período de garantía haya vencido.
En los Estados Unidos de América y en Canadá, esta garantía está limitada al mecanismo interno del producto y al
alojamiento externo. En ningún caso, Guillemot ni sus filiales serán responsables ante terceros por daños resultantes o
fortuitos resultado del incumplimiento de cualquier garantía expresa o implícita. En algunos estados o provincias no se
permite la limitación de la duración de una garantía implícita ni la exclusión o limitación de responsabilidad por daños
resultantes o fortuitos, por lo que las limitaciones o exclusiones anteriores pueden no ser aplicables. Esta garantía ofrece
derechos legales específicos al consumidor, que también puede tener otros derechos que pueden variar de un estado a otro
o de una provincia a otra.
Responsabilidad
Si la ley aplicable lo permite, Guillemot Corporation S.A. (en lo sucesivo “Guillemot”) y sus filiales renuncian a toda
responsabilidad por los daños causados por uno o más de los siguientes motivos: (1) el producto ha sido modificado,
18/18
abierto o alterado; (2) incumplimiento de las instrucciones de montaje; (3) uso inapropiado o abuso, negligencia, accidente
(un impacto, por ejemplo); (4) desgaste normal. Si la ley aplicable lo permite, Guillemot y sus filiales renuncian a toda
responsabilidad por los daños no relacionados con defectos de materiales o fabricación en relación con el producto
(incluyendo, pero no de forma exclusiva, los daños causados de forma directa o indirecta por cualquier software, o por
combinar el producto de Thrustmaster con cualquier elemento no adecuado, incluyendo en particular fuentes de
alimentación, baterías recargables, cargadores o cualquier otro elemento no suministrado por Guillemot para este
producto).
COPYRIGHT
®
© 2015 Guillemot Corporation S.A. Todos los derechos reservados. Thrustmaster
es una marca registrada de Guillemot
Corporation S.A. Todas las demás marcas son propiedad de sus respectivos dueños. Ilustraciones no definitivas. El
contenido, la concepción y las especificaciones son susceptibles de cambiar sin previo aviso y varían según el país.
Fabricado en China.
RECOMENDACIÓN DE PROTECCIÓN AMBIENTAL
Al terminar su vida útil, este producto no debe tirarse en un contenedor de basuras estándar,
sino que debe dejarse en un punto de recogida de desechos eléctricos y equipamiento
electrónico para ser reciclado.
Esto viene confirmado por el símbolo que se encuentra en el producto, manual del usuario o
embalaje.
Dependiendo de sus características, los materiales pueden reciclarse. Mediante el reciclaje y
otras formas de procesamiento de los desechos eléctricos y el equipamiento electrónico puedes
contribuir de forma significativa a ayudar a proteger el medio ambiente.
Contacta con las autoridades locales para más información sobre el punto de recogida más
cercano.
Esta información debe conservarse. Los colores y motivos decorativos pueden variar.
Este producto cumple con todas las normas relativas a los niños de más de 16 años. No es recomendable para niños de
menos de 16 años.
www.thrustmaster.com
SOPORTE TÉCNICO
http://ts.thrustmaster.com
1/18
Compatível: PC
Manual do Utilizador do Hardware
2/18
Réplica do sistema de controlo de voo HOTAS™(**) (Hands On Throttle And Stick) do
avião de ataque A-10C da U.S. Air Force, que inclui:
1 Réplica da MANCHE
• Nova e inovadora H.E.A.R.T HallEffect AccuRate Technology(*):
- Sensores magnéticos 3D (Hall Effect) na coluna
- Resolução de 16 bits (65.536 x 65.536 valores)
- Sistema de 5 molas helicoidais(*)
• Ligação USB com firmware actualizável
• Base superestável com contrapeso (mais de 3 kg)
• Novo manípulo destacável, totalmente construído em metal:
- igualmente compatível com o manípulo do HOTAS COUGAR™ (e vice-versa)
- réplica com nova forma
- chapa de metal destacável para utilização na secretária ou ao estilo “cockpit”
- pressão nova e realista nos botões e gatilho
- 19 botões de acção no total + 1 hat switch de “ponto de vista” de 8 vias:
. 1 x hat switch de “ponto de vista” de 8 vias
. 2 x hat switches de 8 vias
. 1 x hat switch de 4 vias com botão de pressão
. 1 x gatilho de metal duplo
. 2 x botões de pressão
. 2 x botões de pressão para o dedo mindinho
1 Réplica do PAINEL DE CONTROLO
- Base com contrapeso (mais de 3,5 kg) incorporada por baixo das manetes
- Funções retroiluminadas
- 5 LEDs programáveis
- Pressão realista nos botões e selectores
- 15 botões de acção no total + 1 roda TRIM:
. 1 x roda TRIM
. 2 x botões de pressão
. 5 x selectores de 2 posições (2 permanentes)
. 2 x selectores de 3 posições (1 momentânea + 2 permanentes)
. 2 x selectores de 3 posições (3 permanentes)
3/18
Réplicas das MANETES DUPLAS
• Nova e inovadora H.E.A.R.T HallEffect AccuRate Technology(*):
- Sensores magnéticos 3D (Hall Effect) nas 2 manetes
- Resolução de 14 bits (16.384 valores) em cada manete
• Ligação USB com firmware actualizável
• Manetes duplas, com:
- descanso de metal para a mão
- sistema de bloqueio
- sistema de fricção ajustável
- detentor IDLE realista com sistema “Pull & Push”(*)
- detentor AFTERBURNER realista e destacável com sistema “Pull & Push”(*)
- pressão realista nos botões e selectores
- 17 botões de acção no total + 1 mouse hat com botão de pressão + 1 hat switch de
“ponto de vista” de 8 vias:
. 1 x mouse hat com botão de pressão e sensor magnético 3D (Hall Effect)
. 1 x hat switch de 8 vias
. 1 x hat switch de 4 vias com botão de pressão
. 1 x botão de pressão
. 1 x selector de 3 posições (2 momentâneas + 1 permanente)
. 2 x selectores de 3 posições (3 permanentes)
. 1 x selector de 3 posições (1 momentânea + 2 permanentes)
(*) A aguardar patente.
(**) HOTAS™ é uma marca comercial da Guillemot Corporation S.A.
4/18
CONFIGURAÇÃO DOS BOTÕES E EIXOS
No JOYSTICK:
5/18
Na MANETE:
6/18

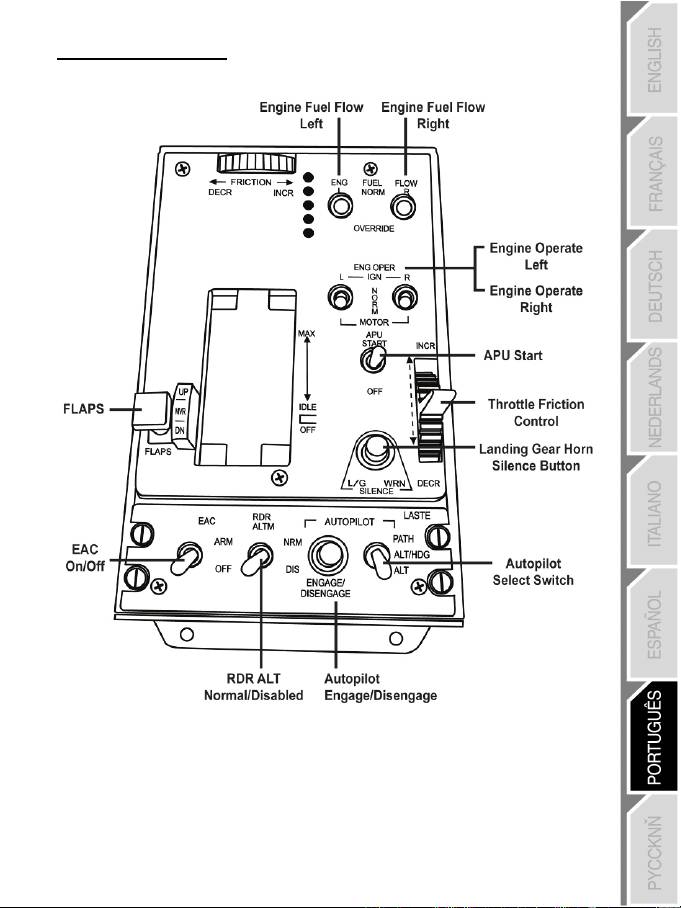

No PAINEL DE CONTROLO:
7/18

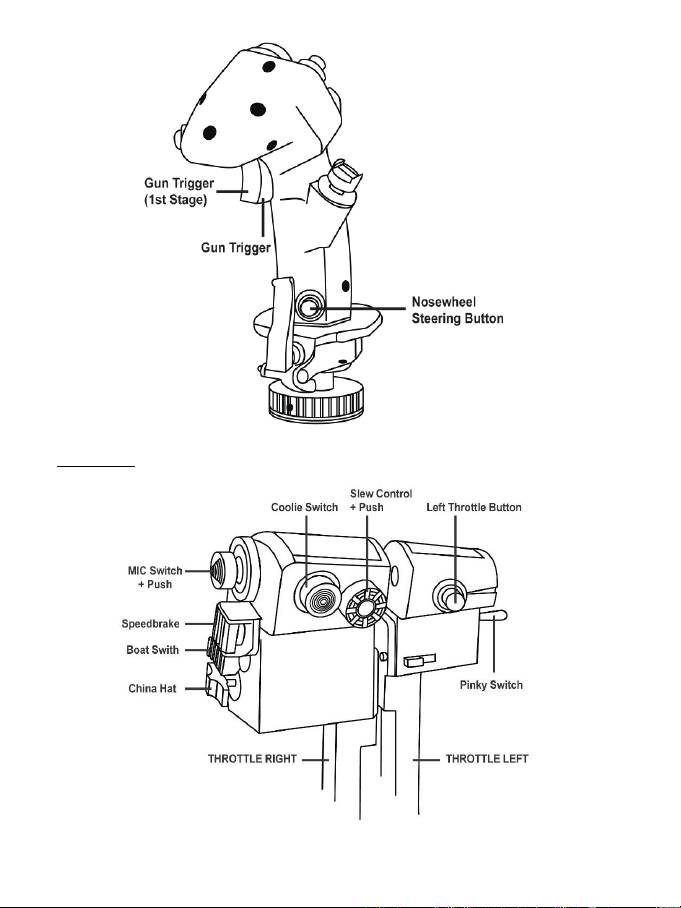

FUNÇÕES DO AVIÃO “A-10C”
No JOYSTICK:
8/18
Na MANETE:
9/18
No PAINEL DE CONTROLO:
10/18
DETENTORES IDLE E AFTERBURNER REALISTAS
A manete do HOTAS Warthog possui sistemas realistas para detentores IDLE (RALENTI) e
AFTERBURNER (PÓS-COMBUSTOR) (o sistema AFTERBURNER pode ser desactivado).
IDLE:
Com IDLE seleccionado: para desligar os motores do avião (em jogos compatíveis), suba
ligeiramente as alavancas da manete (a fim de compensar a paragem dos motores) e
coloque-as na posição OFF.
Para voltar a ligar os motores, basta empurrar as alavancas da manete para a frente (e
depois ligeiramente para baixo), até à posição IDLE.
11/18
AFTERBURNER:
Com o retentor do módulo AFTERBURNER instalado, suba ligeiramente as alavancas da
manete (a fim de compensar a paragem dos motores) e empurre-as para a frente.
INSTALAR/DESINSTALAR O RETENTOR DO MÓDULO AFTERBURNER:
(Por predefinição, o retentor do módulo AFTERBURNER não está instalado).
- Com a chave Allen incluída, desaperte os 2 parafusos conforme se mostra abaixo e retire
a barra amovível situada entre as 2 alavancas da manete.
