KONFIGURATION DER BUTTONS UND ACHSEN

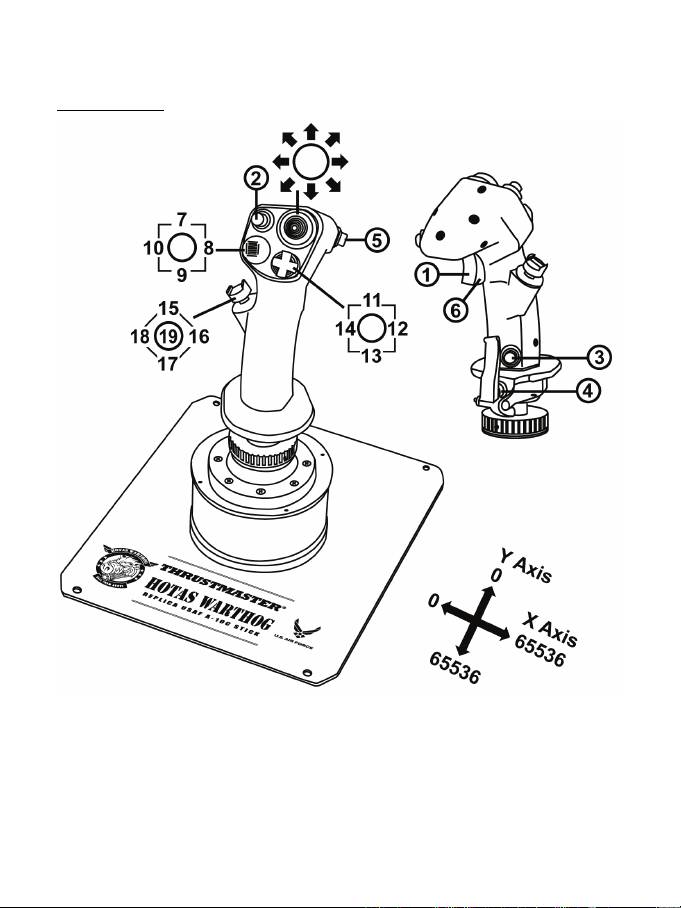

Am JOYSTICK:

AFTERBURNER:

Wenn das AFTERBURNER-Stopmodul etabliert ist, heben Sie die Gashebel etwas an (um

über Stop zu kommen) und drücken diese nach vorne.

MONTIEREN/DEMONTIEREN DES AFTERBURNER-STOPS:

(Werksseitig ist das AFTERBURNER-Stopmodul nicht montiert).

- Benutzen Sie den beigefügten Inbusschlüssel, um die beiden Schrauben, wie

untenstehend gezeigt, zu lösen und entfernen den herausnehmbaren Riegel zwischen

den beiden Gashebeln.

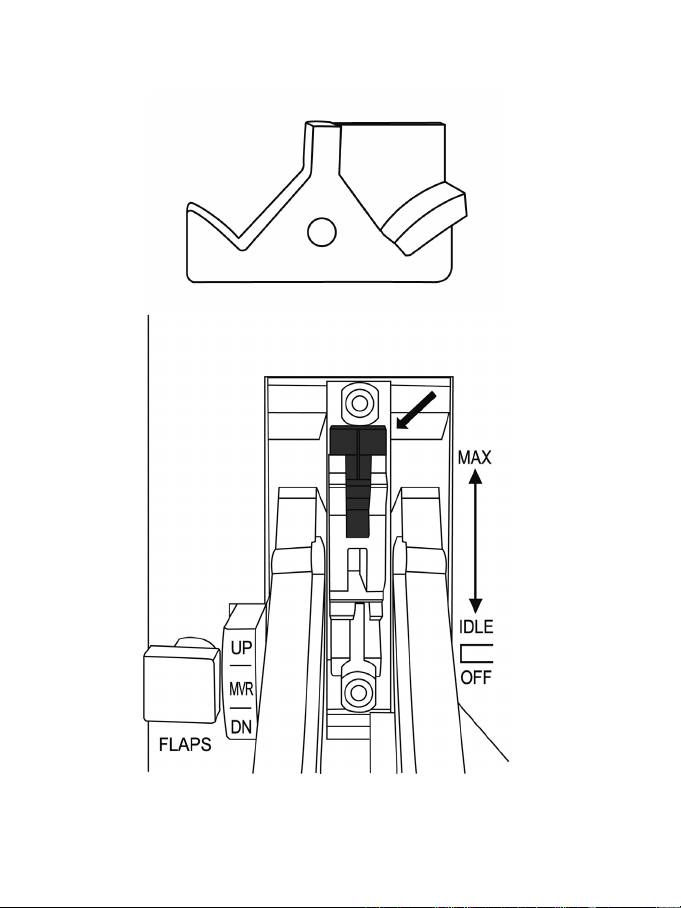

- Herausnehmen des AFTERBURNER-Moduls, zu finden unter dem herausnehmbaren

Riegel:

(In dieser Position ist der AFTERBURNER-Stop deaktiviert)

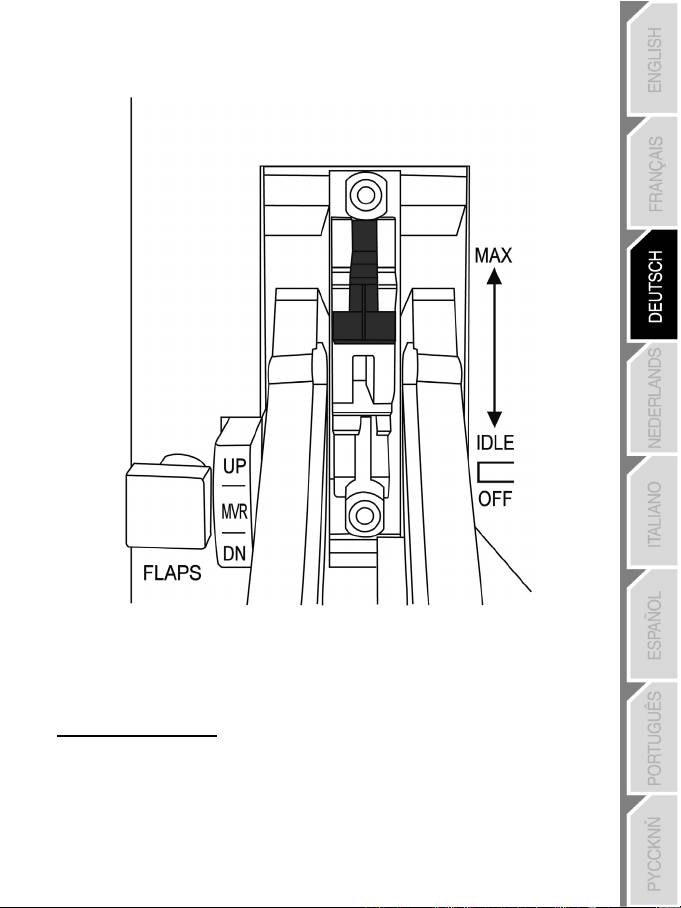

- Drehen Sie das Modul um und stecken dieses wieder an seinen Platz:

(In dieser Position ist der AFTERBURNER-Stop nun aktiviert)

- Stecken Sie den herausnehmbaren Riegel wieder zwischen die beiden Gashebel und

drehen die beiden Schrauben fest.

WICHTIGE ANMERKUNG: Um eine mögliche Beschädigung des AFTERBURNER-Moduls

zu vermeiden, sollten Sie die Gashebel nicht ohne den ordnungsgemäß installierten Riegel

(mittels der beiden Schrauben) zwischen den beiden Gashebeln benutzen.

ZUSAMMENFÜGEN/SEPARIEREN DER BEIDEN GASHEBEL

Um die beiden Gashebel zusammenzufügen:

Um die beiden Gashebel voneinander zu separieren:

EINBAU DES JOYSTICKS IN EIN COCKPIT ODER AUF EINER ANDEREN HALTERUNG

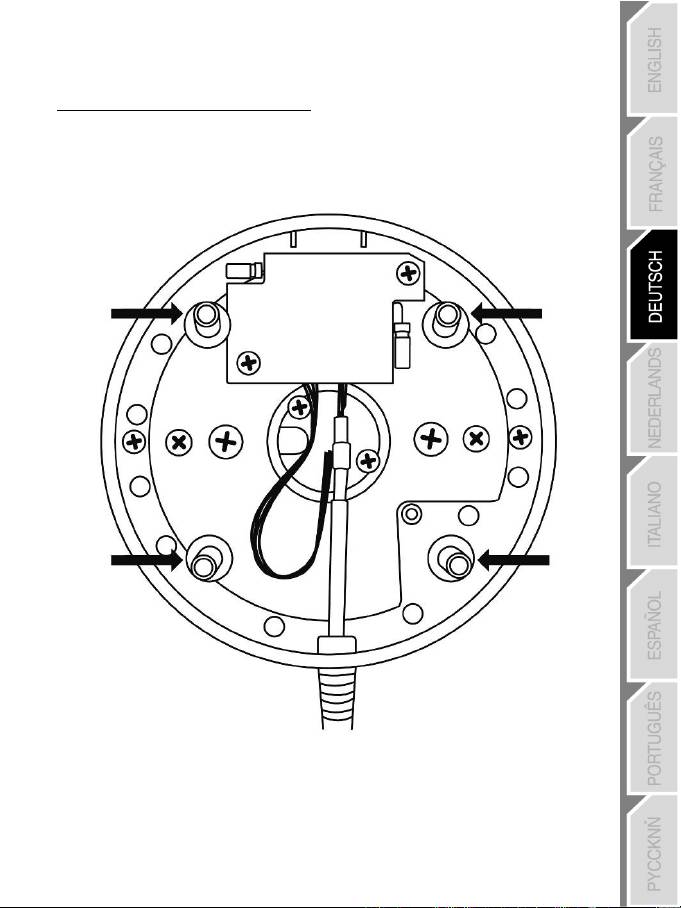

Um den Joystick in ein Cockpit einzubauen:

- Lösen Sie die vier Schrauben unter der Metallbasis des Joysticks und entfernen die

metallene Basisplatte.

- Nutzen Sie die vier Schraubgewinde unten am Joystick, um diesen auf Ihre Halterung zu

montieren.

Sie können die vier Löcher in den Ecken der metallenen Basisplatten des Joysticks und des

Gashebels dazu benutzen, beide Elemente auf eine Halterung zu montieren.

EINSTELLBARES GASHEBEL-SPANNUNGSSYSTEM

- Um die Spannung anzuheben: Drehen Sie das Rad nach rechts.

- Um die Spannung abzusenken: Drehen Sie das Rad nach links.

WICHTIGE ANMERKUNGEN:

- Die Spannung der beiden Gashebel ist werksseitig auf den geringsten Wert eingestellt.

- Um eine präzise Einstellung nach Ihrem Gusto zu ermöglichen, müssen ungefähr zehn

volle Drehungen ausgeführt werden, um von minimaler auf maximale Spannung zu

gehen.

- Sie können die weiße Markierung auf dem Rad dazu nutzen, um Ihre Drehungen

gegebenenfalls zu zählen.

ABWÄRTSKOMPATIBILITÄT

Der neue “HOTAS Warthog-” Griff ist abwärtskompatibel mit der Basis des “HOTAS Cougar”

(und umgekehrt).

Nur der CMS Druckbutton (Button 19) funktioniert nicht, da dieser ursprünglich nicht auf dem

HOTAS Cougar vorhanden ist.

BELEUCHTUNG BEDIENUNGSEINHEIT

Die Intensität der Hintergrundbeleuchtung der Bedieneinheit kann direkt via T.A.R.G.E.T

(Thrustmaster Advanced pRogramming Graphical EdiTor) eingestellt werden. Es sind fünf

verschiedene Intensitätsstufen verfügbar: Von 1 (minimale Intensität) bis 5 (maximale

Intensität), werksseitig ist Stufe 2 voreingestellt.

HANDHABUNG DER 5 PROGRAMMIERBAREN LEDS

Sie können die 5 programmierbaren LEDs der Bedieneinheit direkt via T.A.R.G.E.T.

(Thrustmaster Advanced pRogramming Graphical EdiTor) managen.

Kunden-Garantie-Information

Guillemot Corporation S.A. mit Hauptfirmensitz in Place du Granier, B.P. 97143, 35571 Chantepie, France (fortfolgend

“Guillemot”) garantiert Kunden weltweit, daß dieses Thrustmaster Produkt frei von Mängeln in Material und Verarbeitung für

eine Gewährleistungsfrist ist, die mit der Frist für eine Mängelrüge bezüglich des Produktes übereinstimmt. In den Ländern

der Europäischen Union entspricht diese einem Zeitraum von zwei (2) Jahren ab Kaufdatum des Thrustmaster Produktes. In

anderen Ländern entspricht die Gewährleistungsfrist der zeitlichen Begrenzung für eine Mängelrüge bezüglich des

Thrustmaster Produktes in Übereinstimmung mit anwendbarem Recht des Landes, in dem der Kunde zum Zeitpunkt des

Erwerbs eines Thrustmaster Produktes wohnhaft ist. Sollte eine entsprechende Regelung in dem entsprechenden Land nicht

existieren, umfasst die Gewährleistungspflicht einen Zeitraum von einem (1) Jahr ab dem originären Kaufdatum des

Thrustmaster Produktes.

Ungeachtet dessen werden wiederaufladbare Batterien (fortfolgend “Akkus”) durch eine Gewährleistungsfrist von sechs (6)

Monaten ab dem Kaufdatum abgedeckt.

Sollten bei dem Produkt innerhalb der Gewährleistungsfrist Defekte auftreten, kontaktieren Sie unverzüglich den technischen

Kundendienst, der die weitere Vorgehensweise anzeigt. Wurde der Defekt bestätigt, muß das Produkt an die Verkaufsstelle

(oder an eine andere Stelle, je nach Maßgabe des technischen Kundendienstes) retourniert werden.

Im Rahmen dieser Garantie sollte das defekte Produkt des Kunden, je nach Entscheidung des technischen Kundendienstes,

entweder ausgetauscht oder repariert werden. Sollte während der Garantiezeit das Thrustmaster Produkt einer derartigen

Instandsetzung unterliegen und das Produkt während eines Zeitraums von mindestens sieben (7) Tagen nicht benutzbar

sein, wird diese Zeit der restlichen Garantiezeit hinzugefügt. Diese Frist läuft ab dem Zeitpunkt, an dem der Wunsch des

Verbrauchers bezüglich einer Intervention vorliegt oder ab dem Tag, an dem das fragliche Produkt zur Instandsetzung zur

Verfügung steht, falls das Datum, an dem das Produkt zur Instandsetzung zur Verfügung steht, dem Datum des Antrags auf

Intervention nachfolgt. Wenn nach geltendem Recht zulässig, beschränkt sich die volle Haftung von Guillemot und ihrer

Tochtergesellschaften auf die Reparatur oder den Austausch des Thrustmaster Produktes (inklusive Folgeschäden). Wenn

nach geltendem Recht zulässig, lehnt Guillemot alle Gewährleistungen der Marktgängigkeit oder Eignung für einen

bestimmten Zweck ab.

Der Gewährleistungsanspruch verfällt: (1) Falls das Produkt modifiziert, geöffnet, verändert oder ein Schaden durch

unsachgemäßen oder missbräuchlichen Gebrauch hervorgerufen wurde, sowie durch Fahrlässigkeit, einen Unfall,

Verschleiß oder irgendeinem anderen Grund – aber nicht durch Material- oder Herstellungsfehler (einschließlich, aber nicht

beschränkt auf, die Kombination der Thrustmaster Produkte mit ungeeigneten Elementen, insbesondere Netzteile, Akkus,

Ladegeräte, oder andere Elemente, die von Guillemot für dieses Produkt nicht mitgeliefert wurden); (2) Im Falle der

Nichteinhaltung der durch den Technischen Support erteilten Anweisungen; (3) Durch Software. Die besagte Software ist

Gegenstand einer speziellen Garantie; (4) Bei Verbrauchsmaterialien (Elemente, die während der Produktlebensdauer

ausgetauscht werden, wie z. B. Einwegbatterien, Ohrpolster für ein Audioheadset oder für Kopfhörer); (5) Bei Accessoires (z.

B. Kabel, Etuis, Taschen, Beutel, Handgelenk-Riemen); (6) Falls das Produkt in einer öffentlichen Versteigerung verkauft

wurde.

Diese Garantie ist nicht übertragbar.

Die Rechte des Kunden in Übereinstimmung mit anwendbarem Recht bezüglich des Verkaufs auf Konsumgüter im Land

der/der Kunden/Kundin wird durch diese Garantie nicht beeinträchtigt.

Zusätzliche Gewährleistungsbestimmungen

Während der Garantiezeit bietet Guillemot grundsätzlich keine Ersatzteile an, da der technische Kundendienst der einzige

autorisierte Partner zum Öffnen und/oder Instandsetzen jedweden Thrustmaster-Produkts ist (mit Ausnahme von

irgendwelchen Instandsetzungsprozeduren, die der Kunde nach Maßgabe des technischen Kundendienstes und durch

schriftliche Instruktionen sowie der Zurverfügungstellung des/der eventuell erforderlichen Ersatzteil(s)(e) selbst in der Lage

ist durchzuführen – zum Beispiel aufgrund der Einfachheit und einer nicht erforderlichen Geheimhaltung des

Instandsetzungsverfahrens).

Aufgrund seiner Innovationszyklen und um sein Know-how und seine Geschäftsgeheimnisse zu schützen, bietet Guillemot

grundsätzlich keine Instandsetzungs-Benachrichtigung oder Ersatzteile für alle Thrustmaster Produkte an, deren

Garantiezeit abgelaufen ist.

In den Vereinigten Staaten von Amerika und in Kanada ist diese Gewährleistung auf den internen Mechanismus und das

externe Gehäuse beschränkt. Auf keinen Fall haftet Guillemot oder ihre Tochtergesellschaften gegenüber Dritten für etwaige

Folgeschäden oder mittelbare Schäden, die aus der Nichteinhaltung der ausdrücklichen oder stillschweigenden

Gewährleistung resultieren. Einige Staaten/Provinzen erlauben keine Begrenzung der impliziten Garantie oder einen

Ausschluss oder die Beschränkung der Haftung für Folgeschäden oder mittelbare Schäden, so dass die oben genannten

Einschränkungen oder Ausschlüsse möglicherweise nicht auf Sie zutreffen.

Diese Garantie gibt Ihnen bestimmte Rechte, und Sie haben möglicherweise auch andere Rechte, die von Staat zu Staat

oder Provinz zu Provinz unterschiedlich sein können.

Haftung

Wenn nach dem anwendbaren Recht zulässig, lehnen Guillemot Corporation S.A. (fortfolgend "Guillemot") und ihre

Tochtergesellschaften jegliche Haftung für Schäden, die auf eine oder mehrere der folgenden Ursachen zurückzuführen

sind, ab: (1) das Produkt wurde modifiziert, geöffnet oder geändert; (2) Nichtbefolgung der Montageanleitung; (3)

unangebrachte Nutzung, Fahrlässigkeit, Unfall (z. B. ein Aufprall); (4) normalem Verschleiß. Wenn nach anwendbarem

Recht zulässig, lehnen Guillemot und seine Niederlassungen jegliche Haftung für Schäden, die nicht auf einen Material-

oder Herstellungsfehler in Bezug auf das Produkt beruhen (einschließlich, aber nicht beschränkt auf, etwaige Schäden, die

direkt oder indirekt durch Software oder durch die Kombination der Thrustmaster Produkte mit ungeeigneten Elementen,

insbesondere Netzteile, Akkus, Ladegeräte, oder andere Elemente, die von Guillemot für dieses Produkt nicht geliefert

wurden), ab.

COPYRIGHT

®

© Guillemot Corporation S.A. 2015. Alle Rechte vorbehalten. Thrustmaster

ist ein eingetragenes Warenzeichen der

Guillemot Corporation S.A. Alle anderen Handelsmarken sind im Besitz Ihrer jeweiligen Eigentümer. Illustrationen nicht

verbindlich. Inhalte, Design und Spezifikationen können ohne vorherige Ankündigung geändert werden und können von

Land zu Land unterschiedlich sein. Hergestellt in China.

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf nach Ende seiner Lebensdauer nicht über den Hausmüll entsorgt werden,

sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen

Geräten abgegeben werden.

Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwertung, der

stofflichen Verwertung oder anderen Formen von Altgeräten leisten Sie einen wichtigen Beitrag zum

Schutz unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige

Entsorgungsstelle.

Wichtige Informationen. Die Farben und Verzierungen können abweichen.

Dieses Produkt stimmt mit allen Standards, die Kinder ab 16 und älter betreffen, überein. Dieses Produkt ist nicht geeignet

für den Gebrauch von Kindern, die jünger als 16 Jahre sind.

www.thrustmaster.com

http://ts.thrustmaster.com

Compatibel met: pc

Hardwarehandleiding

U.S. Air Force A-10C aanvalstoestel HOTAS™(**) (Hands On Throttle And Stick) replica-

joystick-bundel, met de volgende inhoud:

1 Replica-JOYSTICK

• Innovatieve nieuwe H.E.A.R.T HallEffect AccuRate Technology(*):

- 3D magnetische sensoren (Hall Effect) op de stick

- 16-bits resolutie (65536 x 65536 waarden)

- 5-springveerssysteem(*)

• USB-aansluiting met up te graden firmware

• Superstabiele verzwaarde voet (> 3 kg)

• Nieuwe afneembare handgreep, volledig van metaal gemaakt:

- ook compatibel met HOTAS COUGAR-handgreep (en andersom)

- nieuwe replicavorm

- afneembare metalen plaat voor gebruik op desktop of in cockpit

- nieuw: realistische drukkracht op knoppen en trigger

- 19 actieknoppen in totaal + een 8-richtingen “point of view”-hat-knop:

. 1 x 8-richtingen “point of view”-hat

. 2 x 8-richtingen hats

. 1 x 4-richtingen hat met drukknop

. 1 x dubbele trigger van metaal

. 2 x drukknoppen

. 2 x drukknoppen voor pinkbediening

1 Replica-CONTROLEPANEEL

- Verzwaarde voet (> 3,5 kg) onder de throttles

- Met verlichte functies

- 5 programmeerbare LED’s

- Realistische drukkracht op knoppen en schakelaars

- 15 actieknoppen in totaal + 1 TRIM-wiel:

. 1 x TRIM-wiel

. 2 x drukknoppen

. 5 x 2-standen schakelaar (2 permanent)

. 2 x 3-standen schakelaar (1 moment + 2 permanent)

. 2 x 3-standen schakelaar (3 permanent)
