Ritmix RGP-450: инструкция

Ritmix RGP-450

Инструкция по эксплуатации

Conten

ts

Содержание

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

КОМПЛЕКТАЦИЯ

ОБЩАЯ ИНФОРМАЦИЯ

I Краткое описание

1. Внешний вид

2. Аксессуары и работа с ними

2.1 Зарядка устройства при помощи USB адаптера

2.2 Зарядка устройства от прикуривателя автомобиля

2.3 Питание от встроенного аккумулятора

2.4 Уст а н овка навигатора на лобовое стекло автомобиля

2.5 Использование USB кабеля

3. Первый запуск устройства

II. Основные функции

1. Включение и вык

лючение устройства

1.1 Включение

1.2 Выключение

1.3 Перезагрузка системы

1.4 Использование T-flash карты

2. Основной интерфейс

2.1 Навигация

2.1.1 Использование другой навигационной программы

2.2 Музыка

2.3 Фото

2.4 Текст

2.5 Видео

2.6 Инструменты

2.6.1 Калькулятор

2.6.2 Ковертер

2.6.3 Информация о спутниках

2.7 Игры

2.8 Настройнки

III. ПРОБЛЕМЫ И ИХ РЕШЕНИЯ

IV. СПЕЦИФИКАЦИИ

1

Operation Instruction

s

Ува ж а е м ы й Покупатель!

Пожалуйста, внимательно прочитайте инструкцию для качественного и безопасного

использования устройства.

Указания по эксплуатации

 Система GPS (система глобального позиционирования) разработана и

контролируется правительством Соединенных Штатов Америки. Любое

изменение в работу системы может повлиять на качество работы Вашего

навигатора. Производитель не несет ответственности за изменения в работе

системы спутников.

 Устройство автомобильной навигации (PND) используется только для

навигации. Оно не является точным устройством для определения

пройденного расстояния, скорости либо размеров объектов, а также

топографической привязки. Пользователь обязан соблюдать правила

дорожного движения вне зависимости от показаний навигатора.

 Сигнал спутников GPS не может проходить через плотные материалы,

кроме стекла. Поэтому когда Вы внутри здания либо в туннеле, позиция

GPS не может быть определена.

 Для определения местоположения устройство должно поймать как минимум

3 спутника. Прием сигнала может быть затруднен в ситуациях с высокой

облачностью, рядом с устройствами, излучающими мощный радиосигнал,

либо рядом с высокими зданиями.

 Не оставляйте навигатор на приборной панели либо в другом месте, где есть

прямой доступ солнечных лучей. Перегрев аккумулятора может

спровоцировать его поломку и даже может привести к выходу из строя

самого устройства.

 Для Вашей безопасности, не работайте с навигатором во время вождения.

Не устанавливайте навигатор в местах, препятствующих нормальному

обзору водителя.

 Пожалуйста, по возможности делайте резервные копии всей информации, хранящейся

на навигаторе. Компания не несет ответственности за потерю информации,

сохраненной на флеш-памяти устройства.

 Пожалуйста, используйте только оригинальные аксессуары, входящие в комплектацию.

Компания не несет ответственности за выход устройства из строя по причине

использования неоригинальных аксессуаров.

 Данные с карты Ваш

его навигатора могут не совпадать с актуальными по причине

1

Contents

изменений в транспортной системе. Для внесения изменений в Вашу Карту мы просим

своевременно обращаться в сервисный центр поставщика программы картографии -

компании «Навител».

Комплектация

В Вашей коробке находятся:

Устройство автомобильной навигации (PND)

Автомобильное зарядное устройство (от прикуривателя)

Держатель для авто GPS навигатора + кредл

Стилус (в корпусе устройства)

USB кабель для зарядки и обмена данными с компьютером

Руководство по эксплуатации для устройства

Руководство по эксплуатации для программы «Навител Навигатор»

Гарантийный талон

Operation Instruction

s

Общая информация

Благодарим Вас за приобретение GPS навигатора Ritmix RGP-450.

Кроме навигационных функций, Вы также сможете использовать Ваше устройство для

прослушивания музыки, просмотра фильмов, просмотра изображений, а также чтения книг.

Ritmix RGP-450 построен на следующих электронных компонентах:

Процессор: Sirf Atlas IV 500 Мгц – современный и быстрый процессор с высокой степенью

обработки данных.

Операционная система: Win CE 6.0

Встроенный GPS приемник SiRF 3i+, 64 канала, с технологией InstantFixII, быстро – менее

чем за 2 ми

нуты – обнаруживает спутники даже при высокой облачности.

Вы можете использовать свой навигатор в машине, в автомобиле и на улице одинаково

эффективно.

Данное руководство по эксплуатации подходит только для устройства Ritmix RGP-450

3

Operation Instructions

Ⅰ. Краткое описание

1. Внешний вид

1 6

3

4

5

7 2

Номер Название Назначение

Клавиша

Включение / выключение устройства, перевод в

1

включения

режим сна

Отверстие для

2

Место для хранения стилуса

Стилуса

Разъем для

Для вывода звука на наушники, либо другой

3

наушников

внешний аудио-модуль.

Используется для подключения SD карты. Не

Слот для SD

вынимайте карту в момент, когда навигатор

4

карты

обращается к ней за данными. Если это произошло,

выключите и снова включите навигатор.

Подключение к компьютеру для обмена данными

5

Mini USB порт

либо зарядки навигатора

6

Динамик Служит для воспроизведения музыки и звуков

Кнопка

7

Служит для перезагрузки устройства

перезагрузки

2

Operation Instruction

s

2. Аксессуары и работа с ними

2.1 Зарядка при помощи USB адаптера

Мы рекомендуем использовать USB кабель для зарядки навигатора от USB

порта компьютера в первые три цикла. Пожалуйста, во время зарядки

постарайтесь зарядить аккумулятор по максимуму.

1. Подключите адаптер к USB порту навигатора

2. Подключите адаптер к USB порту Вашего компьютера

3. Индикатор зарядки загорится синим цветом. Когда зарядка будет закончена,

индикатор погаснет.

2.2 Зарядка устройства от прикуривателя машины

Внимание! Во избежание выхода устройства из строя, подключайте

автомобильный адаптер только после запуска двигателя автомобиля!

1. Подключите автомобильный адаптер к USB порту навигатора

2. Подключите автомобильный адаптер к прикуривателю автомобиля

3. Во избежание выхода из строя автомобильного адаптера, не оставляйте его в

прикуривателе автомобиля после зарядки.

2.3 Питание от встроенного аккумулятора

При отсоединении от внешних адаптеров питания, устройство питается от

встроенного Li-polymer аккумулятора. Иконка [ ] в верхнем правом углу

главного меню показывает остаточный заряд аккумулятора. При подключении

внешнего адаптера питания, питание автоматически переводится на него.

2.4 У

становка навигатора на лобовое стекло автомобиля

1. Снимите защитную пленку с присоски держателя. Прикрепите держатель на

присоску в наиболее удобном для Вас месте. Убедитесь, что место установки

чистое. Нажмите рычаг фиксатора. Никогда не устанавливайте навигатор в

местах, препятствующих нормальному обзору для водителя. Если стекло

машины покрыто металлизированной отражательной пленкой, возможно,

понадобится испо

льзовать внешнюю антенну, поскольку прием на внутреннюю

антенну будет затруднен из-за отраженного сигнала. Внешняя антенна

навигатора крепится на присоске на крыше автомобиля и подключается к

навигатору через окно автомобиля.

2. Ус т а н ов и те автомобильный держатель на кронштейн, затем установите

навигатор на автомобильный держатель, отрегулируйте его положение и

заверните гайку держателя для фиксации устройства.

3. Для отсоединения держателя от стекла, оттяните рычаг фиксации и

3

Operation Instructions

2.2 Музыка

Вызовите программу “Музыка” в основном меню

Назначение кнопок:

Закрытие программы воспроизведения музыки

Возврат в меню без выключения музыки. В данном режиме

музыкальный ряд будет проигрываться одновременно с

выполнением других программ

Проигрывание / пауза

Следующий трек

Предыдущий трек

Стоп

Выбор файла для воспроизведения.

Нажав на кнопку Вы попадаете в окно выбора файла для

воспроизведения.

10

Operation Instruction

s

В стандартном режиме работы аудио плеер Устройства проигрывает все файлы в

данной папке подряд в алфавитном порядке.

2.3 Фото

Нажав иконку «Фото» Вы попадаете в программу просмотра изображений.

Назначение кнопок:

Предыдущая картинка

Следующая картинка

Увеличить изображение

Уменьшить изображение

Поворот изображения

Начать слайд шоу

Окно списка изображений

Закрыть программу

11

Operation Instructions

Нажмите кнопку для открытия списка изображений.

2.4 Текст

Нажмите на кнопку «Текст» для запуска программы чтения текстовых файлов:

Назначение кнопок

Выбрать файл

Прокрутка текста вверх

Прокрутка текста вниз

12

Operation Instruction

s

2.5 Видео

Нажмите на иконку «Видео» для вызова программы воспроизведения видео

файлов:

Назначение кнопок

Закрыть программу

Проигрывать / пауза

Прокрутка вперед

Прокрутка назад

Стоп

Выбрать файл для воспроизведения

13

Operation Instructions

2.6 Инструменты

Раздел «Инструменты» содержит три программы: «Калькулятор» (Calculator), «Конвертер»

(Unit) и «Информация о спутниках» (GPS Info).

2.6.1 Калькулятор

Программа «Калькулятор» выглядит следующим образом:

2.6.2 Конвертер

Программа «Конвертер» поможет Вам конвертировать различные меры длины, веса и

объема из одной системы в другую.

14

Operation Instruction

s

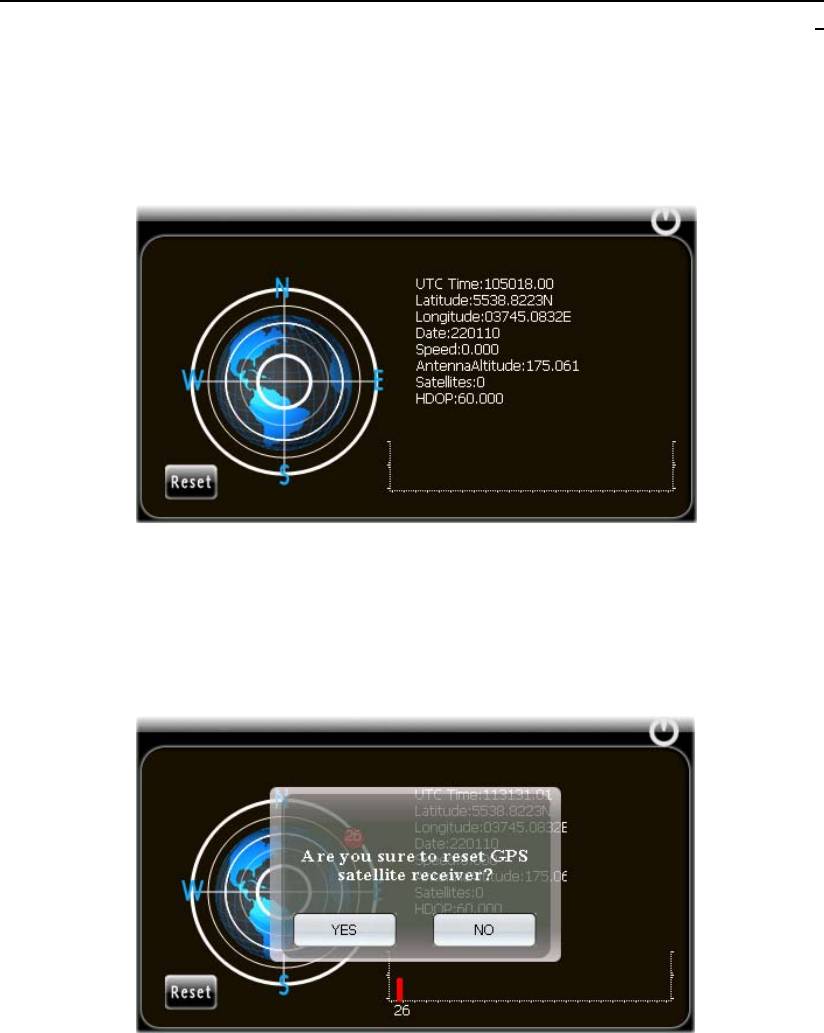

2.6.3 Информация о спутниках

Нажмите иконку «GPS info» для вызова программы информации о найденных устройством

спутниках.

Для нормальной работы устройства необходимо, чтобы навигатор считал информацию с 3х

спутников. На экране состояния (на «глобусе») эти спутники будут засвечены зеленым

цветом. Если этого не происходит, это означает отсутствие сигнала от спутников по причине

плохого приема (высокая облачность, стоящие рядом здания и пр.). В некоторых случаях

Может помочь перезагрузка GPS приемника, с

овершаемая нажатием иконки «RESET».

Нажмите «Да» для за

пуска перезагрузки GPS приемника либо «Нет» для выхода без

изменений.

15

Operation Instructions

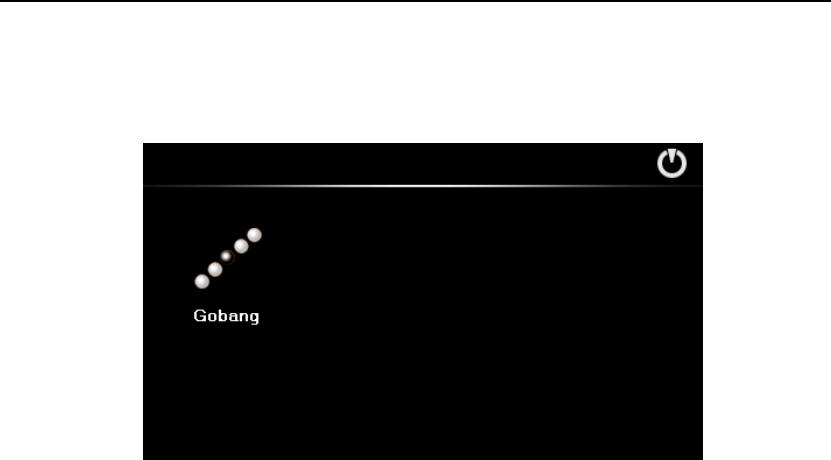

2.7 Игры

Откройте окно игр, нажав на иконку «Игры» в основном меню.

Раздел содержит логическую игру «Gobang» (Го), «Russia Block» (Тетрис) и

«Othello» (крестики-нолики).

16

Operation Instruction

s

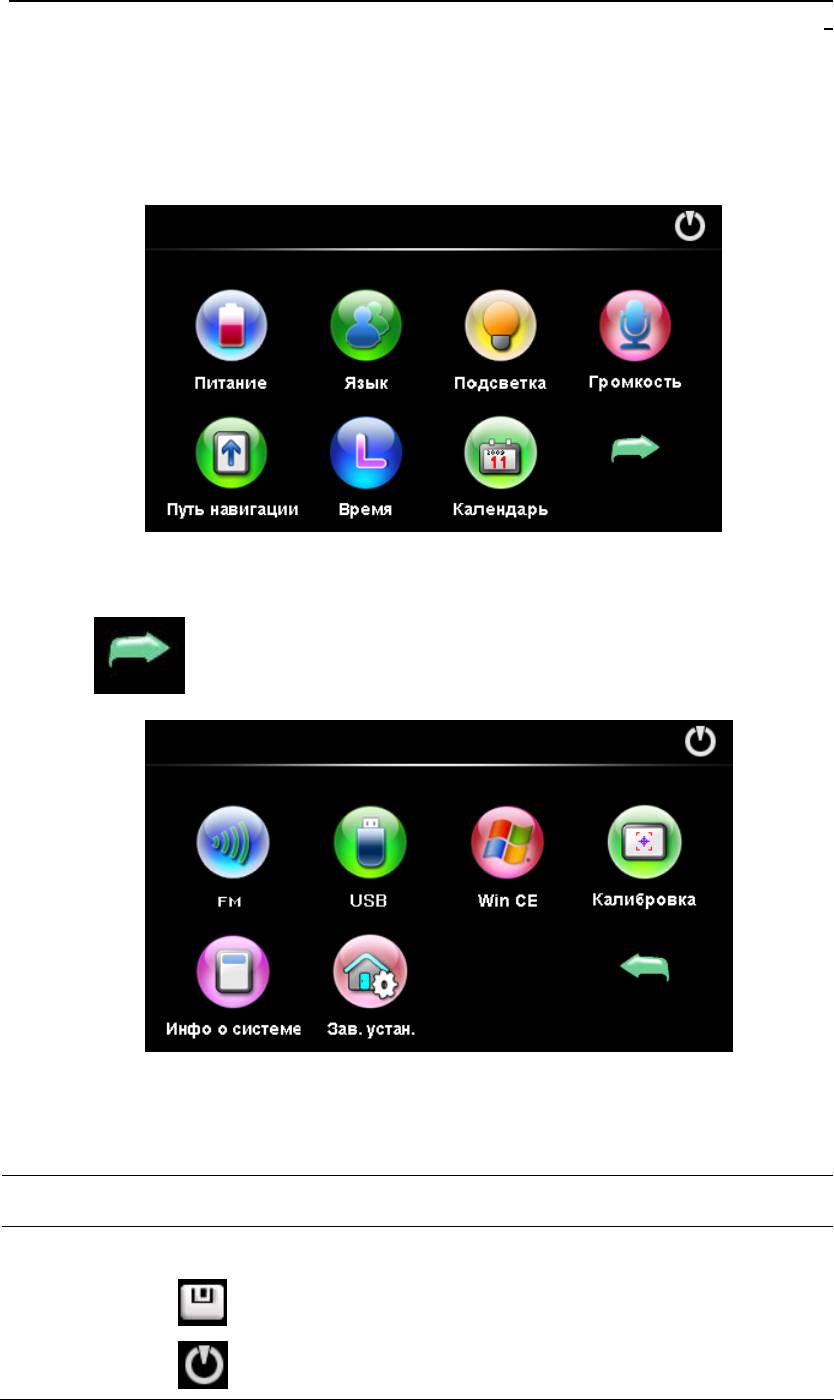

2.8 Настройки

Нажмите иконку «Настройки» в главном меню, чтобы открыть окно настроек навигатора.

Нажмите

для отображения следующей страницы с настройками

Ниж

е представлен список настроек, присутствующих в устройстве:

Настройка

Описание

Питание

Отображение уровня заряда батарей

Язык Выбор языка меню

- сохранить изменения

- выход из программы

17

Operation Instructions

Подсветка Настройка уровня засветки экрана

Включение / настройка функции «автоподсветка». При включенной

функции автоподсветки засветка экрана будет падать с течением

времени для экономии энергии аккумулятора.

- сохранить изменения

- выход из программы

Громкость Настройка громкости динамика

Включение / выключение звука при нажатии любой иконки

- сохранить настройки

- выход из программы

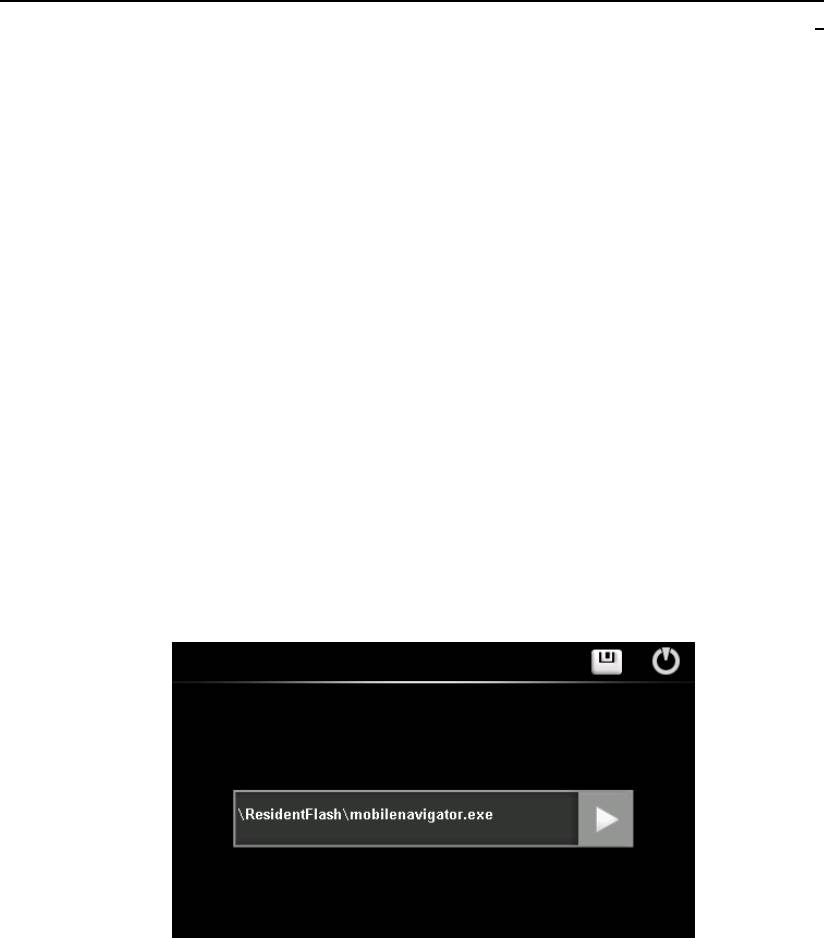

Навигационный

Выбор пути вызова навигационной программы. По умолчанию

путь

установлен путь на программу «Навител Навигатор», установленную

на навигатор.

- сохранить изменения

- выход из программы

Время Настройка текущего времени

Календарь Настройка текущей даты

Калибровка Программа калибровки сенсоров экрана. Запустите программу и

следуйте инструкциям, высвечивающимся на экране.

Заводские

Загрузка первоначальных заводских установок устройства.

установки

Информация Информация о версии прошивки, версии операционной системы,

индивидуального номера устройства (UUID), номера операционной

системы, номера карты памяти.

18

Operation Instruction

s

Win CE

Выход в рабочий стол Windows CE. Данная утилита рекомендуется только

для опытных пользователей

USB

Выбора режима работы навигатора, подключенного к компьютеру при

помощи USB кабеля. Вы можете выбрать два режима работы: Mass storage,

когда навигатор распознается в системе как съемный диск, и MS

ActiveSync. Утилита ActiveSync доступна для скачивания на сайте

www.microsoft.ru

19
