Ritmix AVR-645: инструкция

Автомобильный

видеорегистратор

RITMIX AVR-645

Руководство пользователя

 Благодарим Вас за приобретение видеорегистратора RITMIX AVR-645

 Перед использованием просьба убедиться, что Вы прочитали

и поняли данное руководство.

 Сохраняйте руководство в легкодоступном месте.

 С полной линейкой продуктов RITMIX и особенностями моделей

можно ознакомиться на www.ritmixrussia.ru

!

 Перед первым применением необходимо предварительно полностью за-

рядить встроенный аккумулятор видеорегистратора через входящий в комплект

автомобильный адаптер от бортовой сети автомобиля. Пожалуйста, перед каждым

использованием проверьте настройки и режим видеозаписи в течение 5 – 10 минут.

 С видеорегистратором использовать только новые либо корректно отформа-

тированные неизношенные карты памяти с поддержкой высокой скорости пере-

дачи данных класса 4 (желательно класса 6) и старше. Использовать только высоко-

качественные оригинальные карты памяти ведущих производителей. Не хранить

посторонние файлы на карте памяти видеорегистратора, т.к. это может повлечь

сбой видеозаписи. Применяемая карта памяти должна использоваться только для

записей данного видеорегистратора. На случаи некорректной работы устройства в

результате использования некачественных, контрафактных, технически несоответ-

ствующих карт памяти гарантийные обязательства не распространяются.

 Не устанавливайте и не извлекайте карту памяти при включенном видеореги-

страторе. В противном случае возможно повреждение устройства и записанных

идеофайлов.

 Для обеспечения записи в штатном режиме карта памяти должна содержать

минимум 100MB свободного пространства.

 Устройство должно использоваться только с входящими в комплект аксессуара-

ми. Наша компания не несет ответственности за возможные повреждения изделия в

случае применения посторонних аксессуаров.

 Для подачи питания от бортовой сети автомобиля на устройство использовать

штатный автомобильный адаптер. Подсоединяйте кабель питания регистратора

только лишь после запуска двигателя автомашины. Внезапное повышение на-

пряжения при запуске двигателя может повредить устройство. При использовании

обычного источника питания необходимо проконсультироваться со специалистом,

в противном случае возможно повреждение устройства или его некорректная

работа. На случаи выхода прибора из строя в результате нарушения требований

к энергоснабжению гарантийные обязательства не распространяются.

 Наша компания не несет ответственности за возможные повреждения, раз-

рядку аккумулятора, возгорание или взрыв в результате использования обычного

источника питания по самовольному усмотрению пользователя.

 Гарантийные обязательства не распространяются на случаи неправильной

эксплуатации, самовольный демонтаж, нарушения энергопитания, стихийные

бедствия и т.д.

 Не подвергать заметным механическим воздействиям, не допускать попадание

инородных тел во внутреннюю часть устройства, не подвергать значительным

термическим воздействиям (нагревание, охлаждение), воздействию химически

активных веществ (бензины, растворители, реагенты и т. д.), попаданию влаги, пыли

и т. д.

 Не осуществлять самостоятельно демонтаж и замену элемента питания устрой-

ства, т.к. элемент питания является взрывоопасным элементом.

 Гарантийный период составляет 1 (один) год с даты приобретения для устрой-

ства и 6 (шесть месяцев) с даты приобретения на аксессуары (адаптер питания,

USB-кабель, комплект крепления и т. д.).

   

1

2

3

4

5

6

7

8 9

10

11

12

13

14

15

16

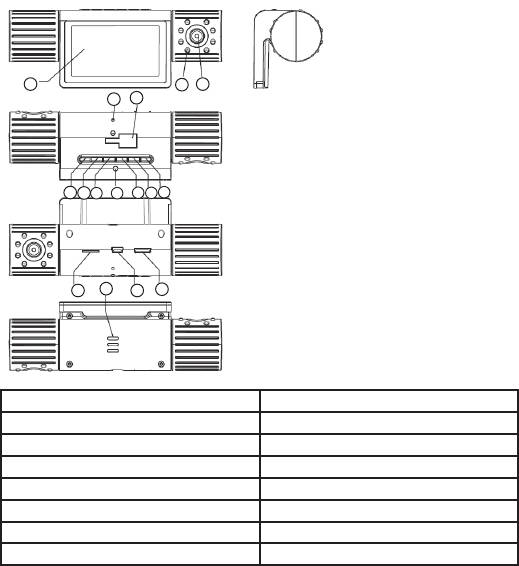

1. Дисплей LCD TFT 9. LED-индикатор

2. Инфракрасные диоды подсветки 10. Кнопка ON/OFF

3. Объектив поворотной камеры 11. Кнопка REC

4. Встроенный микрофон 12. Кнопка DOWN

5. Разъем под кронштейн крепления 13. Слот карты памяти

6. Кнопка UP 14. Встроенный динамик

7. Кнопка MENU 15. Разъем USB

8. Кнопка MODE 16. Разъем HDMI

:

• Автомобильный видеорегистратор RITMIX AVR-645

• Автомобильный адаптер 12/24В на 5,5 В постоянного тока.

• Кабель USB –USB mini

• Комплект крепления

• Руководство пользователя

• Гарантийный талон RITMIX

 LED

 

Зеленый непрерывно Питание включено

Зеленый мигает Выполняется видеосъемка

Красный непрерывно Выполняется зарядка аккумулятора

 

1. Установить micro SD карту в слот карты памяти видеорегистратора;

2. Установить видеорегистратор с помощью кронштейна на оптимальном для

видеосъемки участке лобового стекла автомобиля. Рекомендуется предварительно

протереть мягкой сухой тканью предполагаемое место крепления для лучшего

соединения с поверхностью;

3. При необходимости закрепить кабель автомобильного адаптера к поверхности;

4. Отрегулировать положение устройства и объектива. Видеорегистратор должен

быть закреплен ровно и прочно;

5. Включить зажигание автомобиля.

6. Подсоединить видеорегистратор к сети питания автомобиля через адаптер

питания (в комплекте). Если все действия выполнены верно, видеорегистратор

автоматически начинает видеосъемку.

 

Переход в режим видеосъемки осуществляется автоматически при включении

устройства. Также переход в режим видеосъемки может выполняться из режимов

фотосъемки или просмотра одним или несколькими нажатиями кнопки MODE. В

режиме видеосъемки на дисплее появляется иконка видеокамеры.

  (   )

При включении в бортовую сеть автомобиля видеорегистратор автоматически

переходит в режим видеосъемки и начинает видеосъемку. Когда видеосъемка

включена, на дисплее мигает значок « ● » индикатора видеосъемки. Видеозапись

сохраняется на карте памяти в форме последовательности видеофайлов опреде-

ленной продолжительности (устанавливается в меню настроек видеосъемки).

Для остановки видеосъемки нажать кнопку REC. Видеосъемка возобновляется

повторным нажатием кнопки REC. Видеосъемка прекращается, а видеорегистратор

выключается при останове двигателя автомобиля. Также видеорегистратор может

быть выключен принудительно нажатием кнопки ON/OFF.

  (  )

При включении видеорегистратора нажатием кнопки ON/OFF видеосъемка начина-

ется автоматически. Когда видеосъемка включена, на дисплее мигает

значок « ● » индикатора видеосъемки. Для остановки видеосъемки нажать кнопку

REC. Видеосъемка возобновляется повторным нажатием кнопки REC. Выключение

видеорегистратора осуществляется нажатием кнопки ON/OFF.

 

Переключение между режимами съемки одновременно с 2-х камер, камеры  и

камеры B осуществляется при остановленной видеосъемке циклически коротким

нажатием кнопки ON/OFF. Соответствующие режимы видеосъемки обозначаются

на дисплее символом A+B, A, B.

 

Цифровое увеличение (max 4) регулируется в режиме видеосъемки кнопками

UP и DOWN.

  

Вход в меню настроек видеосъемки осуществляется кнопкой MENU (видеосъемка

остановлена!). Переходы внутри меню осуществляются кнопками UP и DOWN,

новая настройка подтверждается кнопкой REC. Выход из меню осуществляется

кнопкой MENU..

:

Установка разрешения видеосъемки

 : Регулировка баланса белого цвета

:

Установка продолжительности видеофайла, в форме последовательности которых

сохраняется видеозапись на карте памяти.

: Вкл., Выкл

Запись аудио при видеосъемке

 : +, , :

A+B: видеосъемка с двух камер одновременно

A: видеосъемка с камеры А

B: видеосъемка с камеры В

 

Переход в режим фотосъемки осуществляется 1-кратным нажатием кнопки MODE

в режиме видеосъемки. В режиме фотосъемки на дисплее появляется иконка фото-

камеры. Фотографирование выполняется нажатием кнопки REC.

 

Переключение между режимами съемки одновременно с 2-х камер,

камеры  и камеры B осуществляется при остановленной видеосъемке циклически

коротким нажатием кнопки ON/OFF. Соответствующие режимы видеосъемки обо-

значаются на дисплее символом A+B, A, B.

 

Цифровое увеличение (max 4) регулируется в режиме видеосъемки кнопками UP и

DOWN.

  

Вход в меню настроек видеосъемки осуществляется кнопкой MENU (видеосъемка

остановлена!). Переходы внутри меню осуществляются кнопками UP и DOWN,

новая настройка подтверждается кнопкой REC. Выход из меню осуществляется

кнопкой MENU.

: настройка разрешения фотосъемки

 :

Регулировка баланса белого цвета

:

Регулировка светочувствительности

: Один, 2 с., 5 с., 10 с., Серия

Один: фотосъемка одиночными кадрами

2 с.: фотосъемка с задержкой 2 с.

5 с.: фотосъемка с задержкой 5 с.

10 с.: фотосъемка с задержкой 10 с.

Серия: фотосъемка серией кадров

 : А+В, А, В

A+B: видеосъемка с двух камер одновременно

A: видеосъемка с камеры А

B: видеосъемка с камеры В

   

  

Переход в режим просмотра осуществляется 1-кратным нажатием кнопки MODE в

режиме фотосъемки и 2-кратным нажатием кнопки MODE в режиме видеосъемки

(видеосъемка остановлена!).

При переходе в режим просмотра первым отображается список фотоизображений.

Переход к списку видеозаписей осуществляется кнопкой MODE. Перемещение по

списку воспроизведения выполняется кнопками кнопками UP и DOWN.

Для просмотра фотоизображения нажать кнопку REC.

Просмотр и остановка просмотра видеозаписи осуществляется кнопкой REC. По

нажатию кнопок UP и DOWN при просмотре видеозаписи выполняется быстрый

просмотр назад или вперед. Скорость быстрого просмотра изменяется кратно на-

жатию кнопок UP и DOWN.

  

Вход в меню настроек режима просмотра осуществляется кнопкой MENU в режиме

просмотра. Переходы внутри меню осуществляются кнопками UP и DOWN, новая

настройка подтверждается кнопкой REC. Выход из меню осуществляется кнопкой

MENU.

: Один, Все

Удаление текущего файла или всех файлов

: Выполнить, Отмена

Форматирование карты памяти. Внимание: при форматировании данные на карте

памяти безвозвратно удаляются.

  

Вход в меню системных настроек видеорегистратора осуществляется двойным на-

жатием кнопки MENU в режимах видеосъемки (видеосъемка остановлена!),

фотосъемки, просмотра. Переходы внутри меню осуществляются кнопками UP и

DOWN, новая настройка подтверждается кнопкой REC. Выход из меню осуществля-

ется кнопкой MENU.

/: настройки даты и времени

Переход к нужному полю даты и времени осуществляется кнопками MENU и MODE.

Требуемое значение устанавливается кнопками UP и DOWN. Новое значение под-

тверждается кнопкой REC.

: Отмена, 2 мин., 5 мин., 10 мин.

Автоматическое выключение устройство по истечении определенного времени в

режиме ожидания.

: Вкл., Выкл.

Звуковое сопровождение нажатия кнопок

:

Языковые настройки интерфейса

: 50Гц, 60Гц

Настройка на частоту искусственного освещения

: Выполнить, Отмена

Форматирование карты памяти. Внимание: при форматировании данные на карте

памяти безвозвратно удаляются

: Выполнить, Отмена

Восстановление заводских настроек

: Вкл., Выкл.

Включение и выключение инфракрасных диодов подсветки.

 : Вкл., Выкл.

Отображение даты и времени в кадре.

-: NTSC, PAL

Формат сигнала на HDMI-выходе устройства.

:

Информация о версии прошивки устройства.

     

Подключить посредством кабеля USB-USB mini видеорегистратор к USB-разъему

ПК. В появившемся меню на дисплее видеорегистратора выбрать пункт «USB нако-

питель». В окне «Мой компьютер» в виде нового съемного диска отобразится содер-

жимое установленной в видеорегистраторе карты памяти. Вы можете копировать

или перенести желаемые файлы на жесткий диск ПК, а также сделать организовать

просмотр на медиаплеере персонального компьютера.

: если устройство находится в другом режиме USB-подключения (на-

пример, веб-камера), необходимо предварительно переподключить устройство

к ПК.

HDMI

Возможен просмотр фото- и видеоизображений на экране телевизора в высоком

разрешении посредством подключения HDMI-выхода видеорегистратора к соот-

ветствующему разъему телевизора по HDMI-кабелю. Для просмотра видеозаписей

и фотоизображений повторите действия, описанные в разделе «Просмотр фото- и

видеоизображений и их удаление».

 

Подключить посредством кабеля USB-USB mini видеорегистратор к USB-разъему ПК.

В появившемся меню на дисплее видеорегистратора выбрать пункт «Веб-камера».

Устройство готово к использованию в качестве веб-камеры.

Примечание: если устройство находится в другом режиме USB-подключения

(например, USB-накопитель), необходимо предварительно переподключить устрой-

ство к ПК.

  

  USB-  

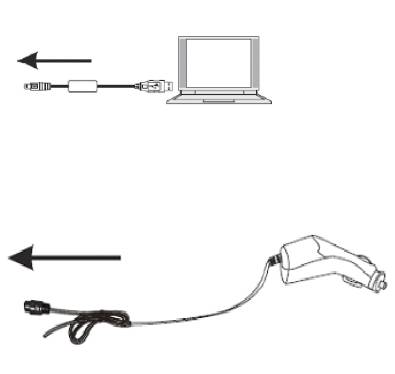

Зарядка аккумуляторной батареи может осуществляется от ПК (подключение через

кабель USB – USB mini):

   

Зарядка от бортовой сети автомобиля осуществляется через поставляемый в ком-

плекте автомобильный адаптер:
