Ritmix avr-787 duo: инструкция

Раздел: Авто, мото оборудование и транспорт

Тип: Видеорегистратор

Характеристики, спецификации

Конструкция:
две камеры, с экраном
Количество каналов записи видео/звука:
2/1
Режим записи:
циклическая/непрерывная
Функции:
датчик удара (G-сенсор), детектор движения в кадре
Запись:
времени и даты
Звук:
встроенный микрофон (с возможностью отключения)
Матрица:
CMOS 1/4" 1.30 млн пикс.
Функция "Ночной режим":
есть, ИК-подсветка
Длительность роликов:
3 мин, 5 мин, 10 мин
Функция "Защита от записи":
есть
Запись события в отдельный файл:
есть
Режимы:
отключение по таймеру
Формат записи/видеокодек:
AVI / H.264
Питание:
от аккумулятора, от бортовой сети автомобиля
Емкость аккумулятора:
200 мАч
Диагональ:
2.7"
Выходы:
HDMI
Подключение к компьютеру через USB:
есть
Поддержка карт памяти:
microSD (microSDHC) до 32 Гб
Очистка карты памяти:
есть

Инструкция к Видеорегистратору Ritmix avr-787 duo

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

автомобильный видеорегистратор RITMIX AVR-787 DUO

Уважаемый покупатель,

благодарим Вас за приобретение видеорегистратора

RITMIX AVR-787DUO

– модели с широкоугольной видеосъемкой 230° с двух камер в один кадр видео (более 180°

горизонтальный обзор), дающей особую четкость изображения в боковых рядах перед

автомобилем. Широкоформатное видео в высоком разрешении 1920*540, удобные функции

MUTE, SOS, G-сенсор, датчик движения.

Мы, команда разработчиков RITMIX, искренне надеемся, что использование AVR-787DUO будет

для Вас комфортным и послужит Вашей безопасности на дороге.

Перед использованием просьба убедиться, что Вы прочитали и поняли данное руководство.

Сохраняйте руководство в легкодоступном месте.

С полной линейкой продуктов RITMIX и особенностями моделей можно ознакомиться на www.ritmixrussia.ru

ВНИМАНИЕ:

Перед первым применением необходимо полностью зарядить встроенный

аккумулятор видеорегистратора через входящий в комплект автомобильный

адаптер от бортовой сети автомобиля. После полной зарядки перед первым

использованием, а также после длительного перерыва в работе рекомендуем

перезагрузить устройство, нажав кнопку RESET. Пожалуйста, перед каждым

использованием проверяйте настройки и режим видеозаписи в течение 5

минут.

С видеорегистратором используйте только новые либо корректно

отформатированные неизношенные карты памяти с поддержкой

высокой скорости передачи данных класса 6 и старше. Используйте только

высококачественные оригинальные карты памяти ведущих производителей.

Не храните посторонние файлы на карте памяти видеорегистратора, т.к.

это может привести к сбою видеозаписи и «зависанию» видеорегистратора.

Применяемая карта памяти должна использоваться только для записей

данного видеорегистратора. На случаи некорректной работы устройства

в результате использования некачественных, контрафактных, технически

несоответствующих карт памяти гарантийные обязательства не

распространяются.

Не устанавливайте и не извлекайте карту памяти при включенном

видеорегистраторе. В противном случае возможно повреждение устройства и

записанных видеофайлов.

Для обеспечения записи в штатном режиме карта памяти должна содержать

как минимум 100Mб свободного пространства, доступного для записи.

Устройство должно использоваться только с входящими в комплект

аксессуарами. Наша компания не несет ответственности за возможные

повреждения изделия в случае применения посторонних аксессуаров.

Для подачи питания от бортовой сети автомобиля на устройство

используйте штатный автомобильный адаптер. Подсоединяйте кабель питания

в разъем регистратора только лишь после запуска двигателя автомашины.

Внезапное повышение напряжения при запуске двигателя может повредить

устройство. При использовании обычного источника питания необходимо

проконсультироваться со специалистом, в противном случае возможно

повреждение устройства или его некорректная работа. На случаи выхода

прибора из строя в результате нарушения требований к энергоснабжению

гарантийные обязательства не распространяются.

Наша компания не несет ответственности за возможные повреждения,

разрядку аккумулятора, возгорание или взрыв в результате использования

обычного источника питания по самовольному усмотрению пользователя.

Гарантийные обязательства не распространяются на случаи неправильной

эксплуатации, самовольный демонтаж, нарушения энергопитания, стихийные

бедствия и т.д.

Не подвергайте заметным механическим воздействиям, не допускайте

попадание инородных тел во внутреннюю часть устройства, не подвергайте

значительным термическим воздействиям (нагревание, охлаждение), воздействию

химически активных веществ (бензины, растворители, реагенты и т. д.), попаданию

влаги, пыли и т. д.

Не осуществляйте самостоятельно демонтаж и замену элемента питания

устройства, т.к. элемент питания является взрывоопасным элементом.

Гарантийный период составляет 1 (один) год со дня приобретения для

устройства и 6 (шесть месяцев) со дня приобретения на аксессуары (адаптер

питания, аккумулятор, USB-кабель, комплект крепления и т. д.).

Наша компания не несет ответственности за любую потерю данных и / или персональный

ущерб, прямой либо косвенный, причиненный пользователю либо третьей стороне неверным

использованием устройства либо программного обеспечения, неверной установкой,

использованием не входящих в комплект аксессуаров.

Пожалуйста, бережно обращайтесь с micro SD картами, на которые производится запись

видеорегистратором. Наш продукт создан для использования в автомобиле, в том числе в

условиях удара, столкновения, дорожно-транспортного происшествия. Тем не менее, мы не можем

гарантировать запись и сохранение на карте каждого видеофайла, на что может повлиять тяжесть

условий ДТП и повреждения, причиненные видеорегистратору и / или карте памяти.

1. Краткий обзор видеорегистратора RITMIX AVR-787DUO

1.1 Требования к компьютеру и программному обеспечению

Система Вашего компьютера должна отвечать следующим требованиям:

Операционная система Windows 2000 / Windows 7 / Vista / XP, MAC OS x 10.3.6 и старше

Процессор Intel Pentium 4 2.8GHz CPU или выше, рекомендовано 3GHz

Не менее 512 MB RAM или более, рекомендовано от 1GB

Стандартный порт USB2.0 или выше

Не менее 64MB видео карта или выше

1.2 Краткое описание устройства

Широкоформатная видеозапись высокого разрешения 1920х540 со

скоростью 25 кадров в секунду

Формат видео: AVI (H.264)

CMOS матрица цифровой камеры 1.3 Мегапикселей для каждой из двух камер

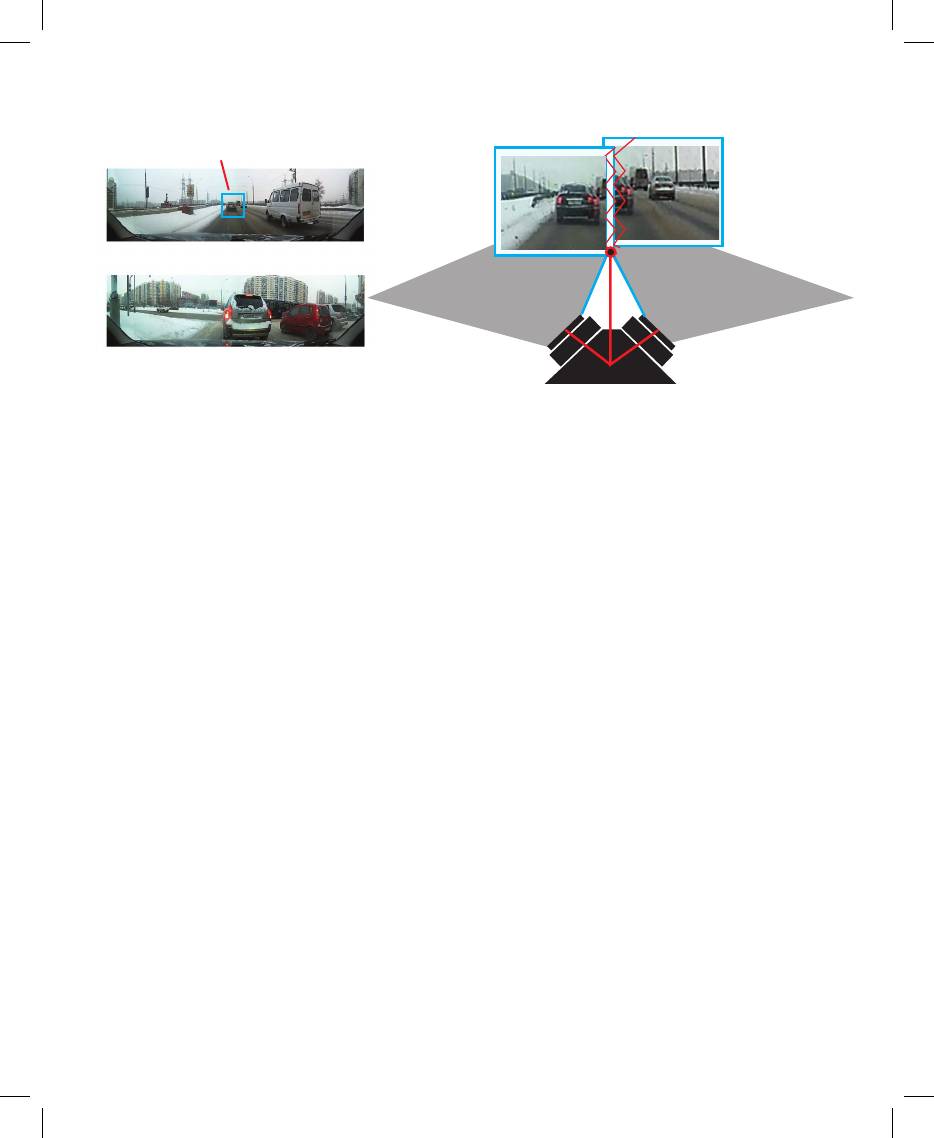

Два широкоугольных объектива класса А, запись видео с двух камер в один

кадр – особая четкость изображения в боковых рядах перед автомобилем. Угол

обзора 230 градусов по диагонали, 180 градусов по горизонтали.

Надежный компактный держатель – «присоска».

Цветной дисплей 2.7” TFT (16:9) с возможностью воспроизведения записей с

карты памяти видеорегистратора на экране

HDMI интерфейс

Циклическая видеозапись 3 мин / 5 мин / 10 мин / OFF

Встроенный G-сенсор – датчик ударных воздействий

Включение / отключение микрофона во время видеозаписи (MUTE)

Штамп даты и времени видеозаписи в кадре

Датчик движения

Встроенный литий-ионный аккумулятор

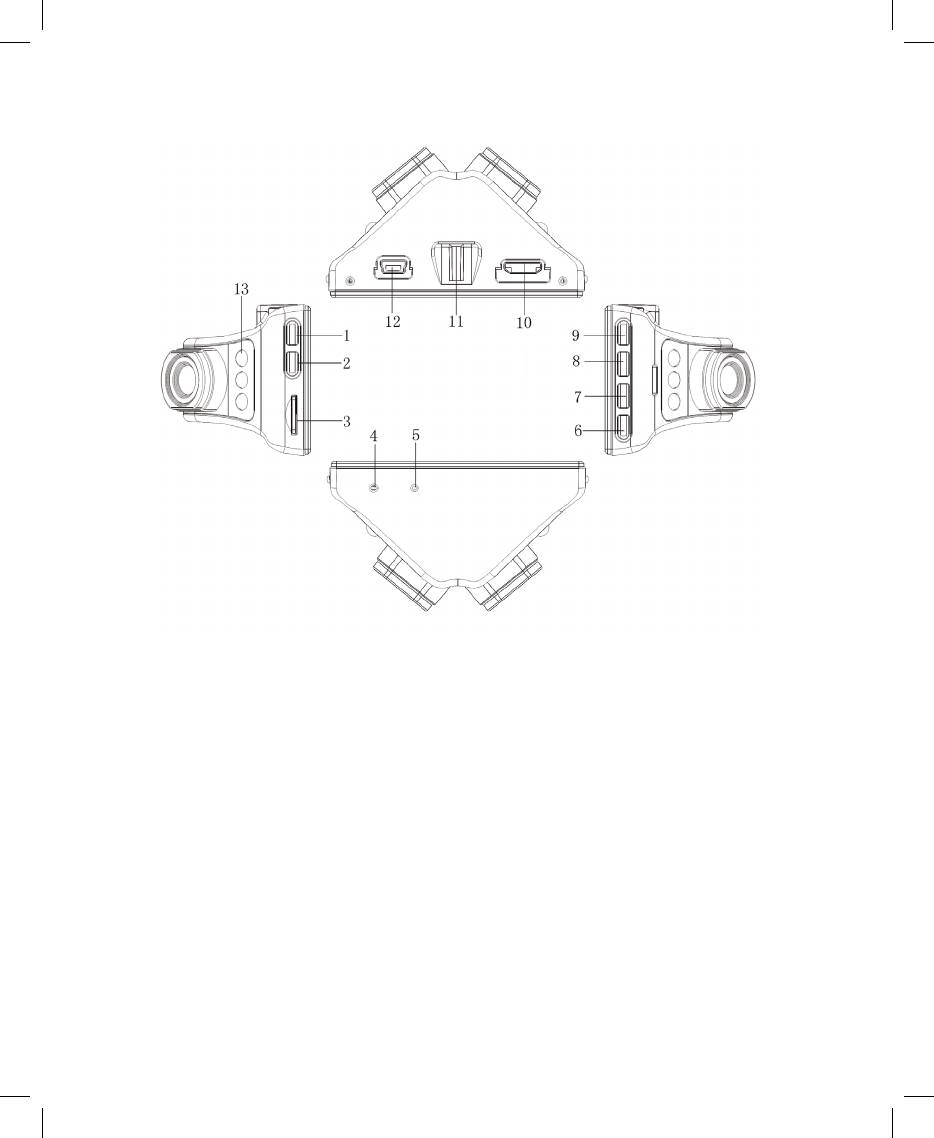

2. ВНЕШНИЙ ВИД И ФУНКЦИИ

1 - Кнопка Вверх

2 - Кнопка Вниз

3 - Слот для micro SD карты

4 - RESET (перезагрузка)

5 - Микрофон

6 - Кнопка Питание

7 - Кнопка Меню / MUTE

8 - Кнопка Режим / HOLD

9 - Кнопка ОК

10 - HDMI

11 - Крепление держателя

12 - Mini USB / разъем питания

13 - Инфракрасная подсветка

Назначение кнопок:

Кнопки Вверх и Вниз – перемещение по настройкам в режиме меню. Краткое нажатие в

режиме видеозаписи – цифровое увеличение / уменьшение (ZOOM).

Кнопка RESET – нажмите тонким предметом для перезагрузки устройства после полной

зарядки перед первым включением, а также после длительного перерыва в работе или

если устройство «зависло».

Кнопка включения / выключения питания устройства действует при долгом нажатии.

Краткое нажатие включает / выключает инфракрасную подсветку.

Нажмите кнопку Меню / MUTE для переключения в меню настроек.

Нажатие во время видеозаписи включает и отключает микрофон (функция MUTE).

Кнопка Режим / SOS – Нажмите для переключения между режимами видеосъемки /

воспроизведения. В режиме видеосъемки нажмите для защиты текущего файла от

удаления при циклической перезаписи карты памяти.

Кнопка ОК – В режиме видеосъемки используется для запуска / остановки видеозаписи.

В режиме меню - для подтверждения выбранных настроек.

В режиме воспроизведения – выполняет функции запуска / паузы.

Mini USB / разъем питания – для подключения адаптера питания видеорегистратора от

автомобильного прикуривателя. Также может питаться от USB порта компьютера.

При подключении к компьютеру – возможна передача данных с карты памяти

регистратора.

3. НАЧАЛО РАБОТЫ

3.1 Подготовка к использованию – зарядка аккумулятора.

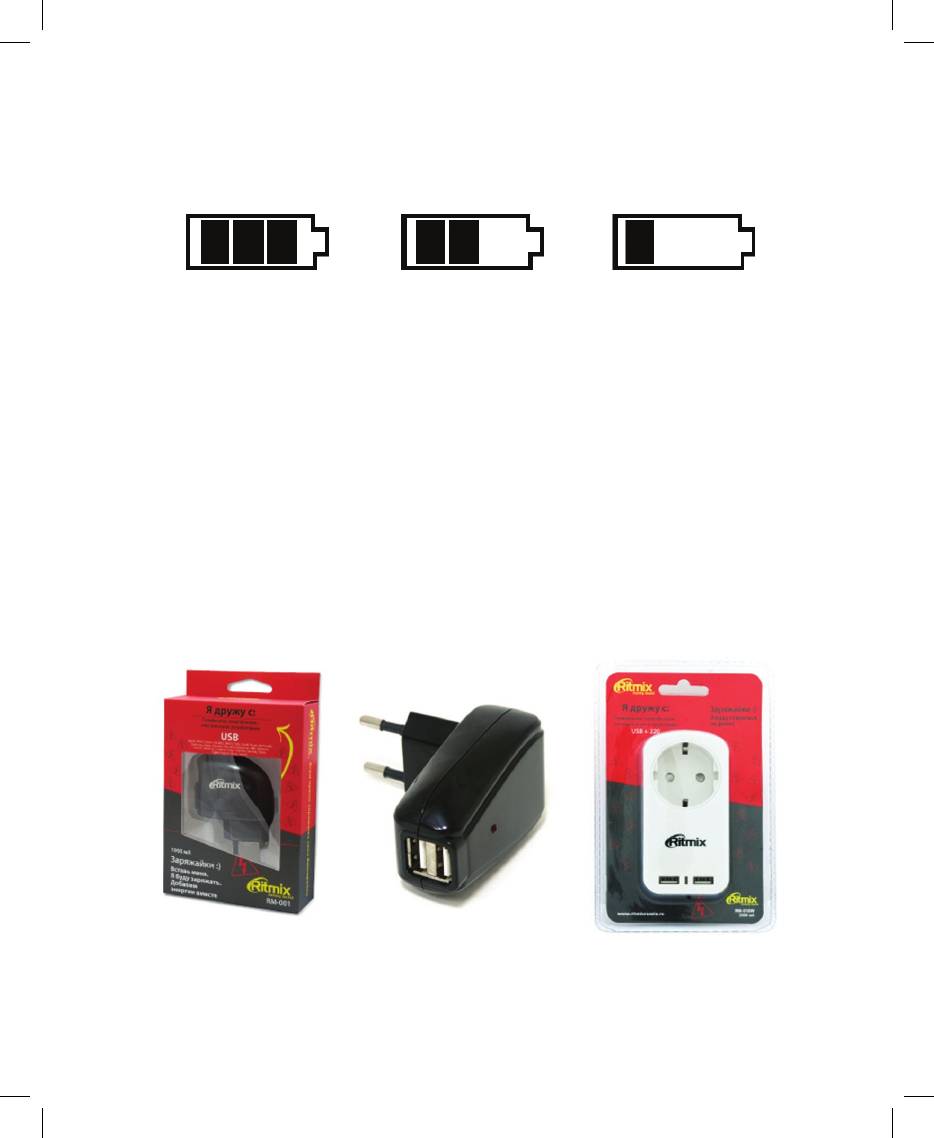

Устройство оснащено встроенным литий-ионным аккумулятором. Индикатор уровня

заряда аккумулятора отображается на экране:

Низкий уровень зарядаСредний уровень зарядаПолностью заряжен

Перед первым использованием, а также после длительного перерыва в работе

и разряженном аккумуляторе, необходимо полностью зарядить аккумулятор

регистратора, затем нажать Reset для перезагрузки.

Подключите автомобильное зарядное устройство к видеорегистратору, а сам

видеорегистратор установите плотно на держателе. Выберите оптимальное

положение видеорегистратора на автомобильном стекле, рядом с зеркалом заднего

вида, чтобы видеорегистратор не мешал обзору при вождении. Отрегулируйте угол

наклона камер, чтобы в кадр захватывалась область капота Вашего автомобиля

примерно на 10%-15% высоты кадра.

Зарядка также может производится от USB порта компьютера либо от обычной

розетки 220V с использованием сетевой USB-зарядки RITMIX (RM-001, RM-005, RM-

008, RM-011, RM-018) - http://www.ritmixrussia.ru/products/59/accessories/charger

3.2 Установка и извлечение micro SD карты памяти

1. Вставьте micro SD карту памяти в слот видеорегистратора так, чтобы

карта надежно закрепилась в устройстве плавным движением до фиксации (до

щелчка). Руководствуйте пометкой на корпусе для установки карты правильной

стороной. Отформатируйте карту в регистраторе перед первым использованием

– нажмите кнопку Меню, выберите Формат, нажмите кнопку ОК.

2. Для извлечения нажмите слегка на грань micro SD карты, после чего

пружина вытолкнет карту из прорези слота – аккуратно извлеките карту.

3. Пожалуйста используйте карты с высокой скоростью передачи данных,

micro SD HC, рекомендуем класса 6 и выше. Регулярно форматируйте карту,

удаляя остатки старых файлов – предварительно сохранив на другой носитель

все важные для Вас видеозаписи и фотоснимки с карты. Для форматирования

войдите_в_Режим_Воспроизведения, нажмите

Меню, выберите Формат и нажмите ОК.

Пожалуйста,

используйте карту только для записей регистратора, не храните на ней

посторонние файлы. Если регистратор не может прочесть отформатированную в

нем карту – замените карту на новую.

3.3 Включение устройства

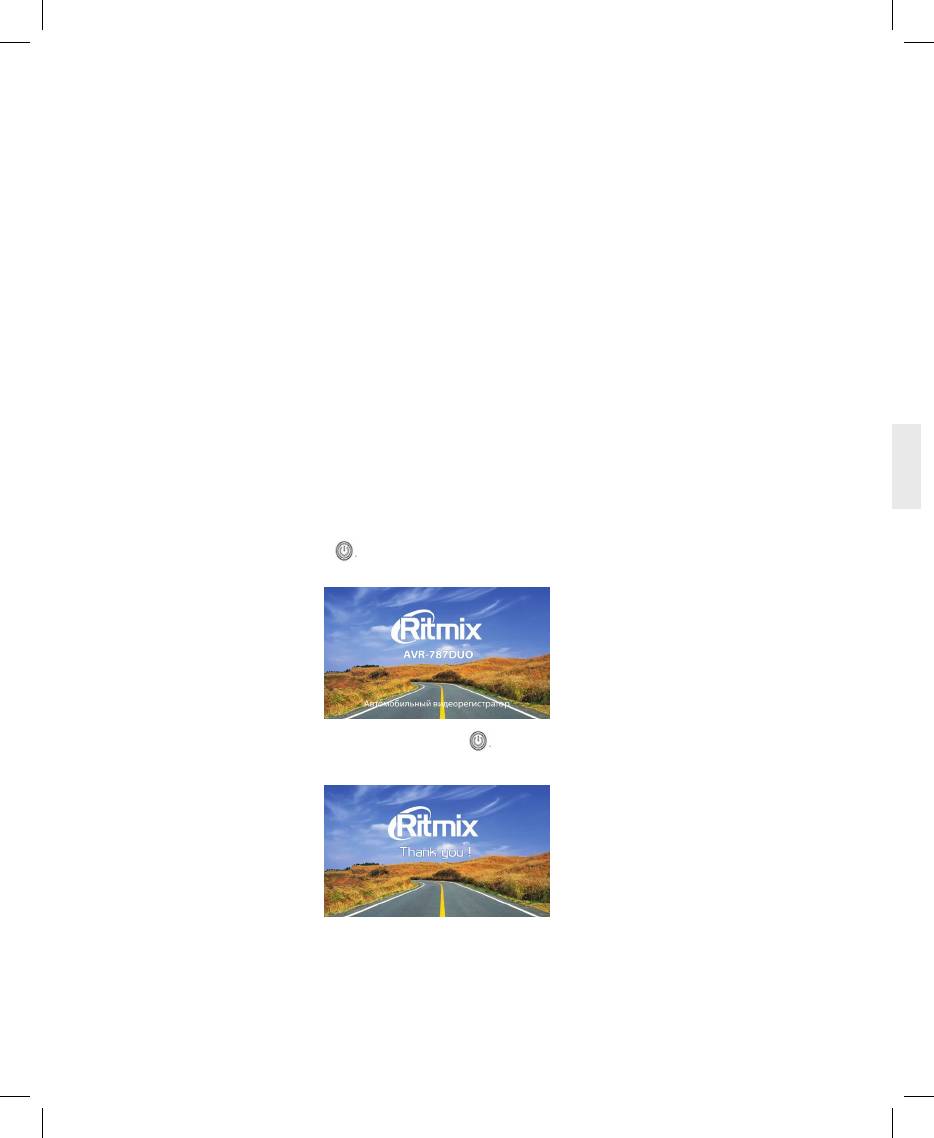

Нажмите кнопку Питание для включения устройства, после появления

заставки ниже устройство включится.

Нажмите и удерживайте кнопку Питание для выключения, после появления

заставки ниже устройство выключится.

При подсоединении разъема автомобильного адаптера, устройство включается и

автоматически переходит в режим видеозаписи.

ВНИМАНИЕ! Краткое нажатие кнопки Питание включает / отключает

инфракрасную подсветку.

4. РЕЖИМЫ УСТРОЙСТВА (ВИДЕОЗАПИСЬ / ВОСПРОИЗВЕДЕНИЕ / НАСТРОЙКИ)

4.1 Видеозапись.

При включении видеорегистратор автоматически переходит в режим Видеозаписи.

По умолчанию установлена циклическая видеозапись, когда на карту памяти

сохраняются последовательно видеофайлы равной длины, и при заполнении карты

памяти происходит автоматическое удаление старых файлов и сохранение на их

место новых файлов видеозаписи. Так в процессе работы устройства происходит

постоянное замещение на карте памяти самого старого файла новым, текущим

файлом видеосъемки. Длительность файла видеозаписи при циклической съемке

можно менять через меню настроек в режиме Настройки.

Для начала / завершения записи, в режиме Видеозаписи, нажмите кнопку ОК. В

левом верхнем углу появится красный мигающий кружок .

ВНИМАНИЕ! В RITMIX AVR-787DUO можно быстро и удобно включить /

отключить микрофон аудиозаписи во время видеосъемки, нажатием Кнопки

Меню / MUTE. При отключенной аудиозаписи значок микрофона на дисплее

перечеркивается.

Нажмите кнопку Режим для переключения между режимами видеосъемки /

/ воспроизведения. Можно просмотреть на экране регистратора

файлы

записей,

сохраненные на карте памяти. В левом верхнем углу экрана

регистратора

появляется

символ воспроизведения. Для выбора файла записи для

воспроизведения

нажмите

кнопки Вверх / Вниз, для начало воспроизведения /

паузы кнопку ОК.

Для форматирования

нажмите

кнопку Меню,

выберите Формат и нажмите ОК.

ВНИМАНИЕ! Форматирование (выбор ДА) удаляет все имеющиеся на карте памяти

файлы, пожалуйста предварительно сохраните всю необходимую Вам информацию с

карты памяти на другом носителе до форматирования.

4.2 Режим Настройки.

Нажмите кнопку Меню для перехода в режим Настройки. Для переключения между

параметрами настроек используйте кнопку Вверх и кнопку Вниз. Для подтверждения

выбранной опции используйте кнопку ОК. Для выхода из режима настроек нажмите

кнопку Режим.

Циклическая запись: Выкл / 3 / 5 / 10 минут - позволяет установить длину файла

циклической видеозаписи. При заполнении карты памяти наиболее старый файл

автоматически удаляется, на его место сохраняется новый файл. Если выбран параметр

Выклциклической перезаписи карты не происходит, видеозапись ведется одним

файлом длиной соответствующим времени записи (если позволяет доступная память на

карте), как в обычной видеокамере – до момента повторного нажатия кнопки ОК для

остановки видеосъемки. При заполнении карты – съемка останавливается. Выводится

сообщение на дисплей об отсутствии свободной памяти.

Инфракрасная подсветка: Вкл / Выкл

Функция записи по датчику движения: Вкл / Выкл. При активированном

Датчике движения, видеорегистратор автоматически начинает видеосъемку при

обнаружении движущихся объектов в поле зрения объектива. При отсутствии движения

съемка прекращается. Этот режим позволяет экономно расходовать доступную память

в течение длительного времени съемки (например, оставляя автомобиль на парковке

на ночь или на несколько суток – но при этом регистратор должен быть подключен к

питанию, а автомобильный прикуриватель обеспечивать питание от аккумулятора

автомобиля при выключенном двигателе).

Выбор языка

Настройка даты / времени: с помощью кнопок Вверх / Вниз можно добавить

или изменить дату и время. Для подтверждения настройки нажмите ОК.

TV выход: NTSC/PAL. Настройка позволят поменять формат телевизионной

системы видеозаписи NTSC или PAL . Для России и стран СНГ применяется PAL.

Сброс настроек на предустановленные: да / нет. Выбор ДА возвращает все

настройки к предустановленным на фабрике.

Автоматическое отключение видеорегистратора: Выкл / 1 / 3 / 5 минут. В

целях сохранения заряда аккумулятора устройство автоматически отключается через

установленное время, 1 / 3 / 5 минут, изменяемое данной настройкой, если никаких

действий с устройством за это время не произошло. Особенно полезно при автономной

работе от аккумулятора, без подключения к прикуривателю. Выберите ВЫКЛ. для

отмены автоотключения – Ваше устройство будет оставаться включенным до момента

нажатия Вами кнопки Питание для выключения устройства.

Оптическая частота: 60Гц / 50Гц . Настройка позволяет выбрать 60 Hz / 50Hz в

соответствие с частотой искусственного освещения места съемки. Для России и стран

СНГ используется 50Hz.

Скринсейвер: В целях сохранения заряда аккумулятора

Выкл / 10 / 3 / 5 минут.

устройство автоматически выключает дисплей через установленное время, 10 / 3 / 5

минут, изменяемое данной настройкой, если никаких действий с устройством за это

время не произошло. Видеозапись при этом будет продолжаться. Выберите ВЫКЛ.

для отмены автоотключения дисплея – дисплей Вашего устройства будет оставаться

включенным.

Настройка чувствительности G-сенсора: Эта функция позволяет настроить

значение чувствительности для датчика G-сенсор, инициирующего автоматическую

запись коротких видеофайлов при резких ускорениях, торможениях, ударах, поворотах,

переворотах, подбрасывании на неровностях дороги и т.д. Файлы G-сенсора защищены

от автоматического удаления при циклической перезаписи. Это обеспечивает Вам

сохранность файлов наиболее критичных моментов, даже если карта памяти была

несколько раз перезаписана после них в продолжение циклической съемки. Но если задано

высокое значение чувствительности G-сенсора - а поездка происходит по плохой дороге,

с выбоинами, ямками – файлы G-сенсора могут заполнить всю карту ещё до окончания

Вашей поездки. А поскольку такие файлы защищены от автоматической перезаписи –

видеосъемка остановится, из-за отсутствия доступной памяти.

Четыре выхода из данной ситуации:

1) либо понизить чувствительность датчика G-сенсор рассматриваемой настройкой

2) либо извлечь текущую карту памяти и вставить в регистратор новую

3) либо перейти в режим просмотра и удалить ненужные защищенные файлы G-сенсора,

освободив место на карте

4) либо отформатировать в регистраторе текущую карту памяти – дальнейшую запись

можно быстро возобновить на ту же карту - но все предыдущие сохраненные на карте

файлы будут удалены при форматировании.

Рекомендуем начинать использование устройства с выставления среднего значения

чувствительности.

Номер версии - информация о версии программы прошивки видеорегистратора.

5. ПОДКЛЮЧЕНИЕ К ТЕЛЕВИЗОРУ

1) Подсоедините видеорегистратор к HD телевизору, используя кабель HDMI.

Вы можете воспроизводить на большом экране в высоком разрешении видеозаписи и

фотографии с карты памяти видеорегистратора.

2) Также возможно подключение видеорегистратора к телевизору через ТВ порт с

использованием AV телевизионного кабеля («тюльпан»).

6. Особенности широкоформатного видеоизображения AVR-787DUO.

на растояниии более 10 м - возможно задвоение

на растояниии до 10 м - четкое изображение без задвоения

Видеорегистратор AVR-787DUO использует особую технологию слияния видеообраза от

двух камер в один кадр, «сшивая» изображения правой и левой камеры по центру кадра. В

месте шва происходит наложение изображения правой и левой камеры. Поскольку правая

и левая камеры направлены под углом 45 градусов от центральной линии, получается на

только уникальный угол обзора «сшитого» кадра, более 180 градусов по горизонтали, но и

очень хорошее и четкое видеоизображение автомобилей в правом и левом рядах перед

Вами, как правило невозможное для однокамерного регистратора.

С другой стороны, из-за конструктивных особенностей регистратора, в узкой

области «шва» на кадре возможно незначительное задвоение объектов,

удаленных от регистратора на расстояние более 10-15 м. Данная особенность не

повлияет на видеозапись дорожно-транспортного проишествия с автомобилем,

в котором установлен регистратор – как правило, события удара / столкновения

разворачиваются на дистанции менее 10-15м, а задвоение регистратора на более

дальней дистанции незначительное и не влияет на распознавание происходящего на

записи.

Вышеописанное задвоение удаленных объектов является конструктивной

особенностью видеорегистратора AVR-787DUO и не является дефектом либо

неисправностью устройства, не служит причиной для гарантийного возврата либо

ремонта.

7. ВОЗМОЖНЫЕ ПРОБЛЕМЫ И ИХ ПРИЧИНЫ

1) Видеорегистратор не включается:

- Низкий уровень заряда аккумулятора

- Внутри видеорегистратора скопился конденсат

- Неисправность кнопки Питание

2) Видеорегистратор не заряжается:

- Адаптер зарядного устройства не подключен к питанию или подключен неверно

- Аккумулятор потерял способность накапливать заряд

3) Видеорегистратор не записывает видео

- Не установлена карта памяти или ошибка записи данных на карту памяти. Если

вы видите сообщение “НЕТ КАРТЫ / ОШИБКА КАРТЫ / ERROR” при включении

устройства – отформатируйте карту через меню настроек видеорегистратора.

- Карта памяти установлена неверно – проверьте правильность установки.

- Недостаточны емкость карты или класс карты. Замените карту на новую с поддержкой

высокой скорости передачи желательно класса 6 и старше.

4) Не записывается звук

Проверьте, включен ли микрофон аудиозаписи? Отключение / включение во время

видеозаписи – Кнопка Вниз / MUTE

5) Изображение нечеткое, помехи

Загрязнения на поверхности объектива, грязное стекло автомобиля в поле обзора

камеры, видеокарта компьютера не способна воспроизводить без рывков и помех

видео в высоком разрешении.

6) Не удается установить соединение с компьютером

Неисправность USB кабеля. Неисправность USB разъема компьютера либо регистратора.

7) Не выводится изображение при подключении к телевизору.

- HDMI кабель возможно неплотно или неверно подключен

- Неверные настройки телевизора, не выбран соответствующий канал входа на

телевизоре.

8) Видеорегистратор завис (нет изображения на дисплее, не реагирует ни на

какие нажатия кнопок)

Некорректная операция, в частности – извлечение карты во время видеозаписи,

ошибочные или беспорядочные нажатия кнопок, посторонние файлы на вставленной

в видеорегистратор карте памяти. Отформатируйте карту памяти. Выключите

видеорегистратор и нажмите тонким предметом на RESET для принудительной

перезагрузки системы.

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ видеорегистратора RITMIX AVR-787DUO

Дисплей: цветной жидкокристаллический TFT диагональ 2.7’’ (16:9)

Матрица: 1/4 CMOS 1.3M

Угол обзора: 230° диагональный, 180° горизонтальный

Разрешение видео: широкоформатное 1920*540

Формат видео: AVI (H.264)

Циклическая съемка: 3мин / 5 мин / 10 мин / OFF

Особенности:

Широкоугольная видеосъемка с двух камер в один кадр видео – особая

четкость изображения в боковых рядах перед автомобилем. Ночной режим – 6 ИК ламп, SOS

–защита файла, MUTE - отключение микрофона при видеозаписи, G-sensor, датчик движения.

Память: Карты памяти micro SD до 32GB класс 6 и выше

G-sensor:

3х осевой, регулировка чувствительности

Питание: бортовая сеть автомобиля DC 12V-24V, аккумулятор 200 мАч

Интерфейс:

HDMI,

mini

USB

2.0

Крепление: компактное на присоске

Примечание: в технические характеристики, внешний вид, функционал и комплектацию

могут вноситься изменения без предварительного уведомления.

При производстве Ritmix проводится многократный контроль качества изделий.

В случае неисправности устройства – просьба обращаться в авторизованный RITMIX

сервисный центр. Список сервисных центров по городам – в прилагаемом гарантийном

талоне.

Пользователь единолично ответственен за содержание и просмотр видеозаписей.

На видеорегистратор гарантия составляет 1 год со дня продажи, на аксессуары гарантия

составляет 6 месяцев со дня продажи (аккумулятор, адаптер питания в прикуриватель,

комплект крепления, кабель и т.д.)

MADE IN CHINA

www.ritmixrussia.ru

© 2013 Copyright RITMIX

МЫ в социальных сетях:

http://vk.com/ritmixrussia

http://www.facebook.com/ritmixrussia

Аннотация для Видеорегистратора Ritmix avr-787 duo в формате PDF
