Ritmix AVR-470: инструкция

Раздел: Авто, мото оборудование и транспорт

Тип: Видеорегистратор

Характеристики, спецификации

Конструкция:
с камерой, с экраном
Количество каналов записи видео/звука:
1/1
Запись видео роликов:
1280x720 при 30 к/с
Функции:
детектор движения в кадре
Звук:
встроенный микрофон (с возможностью отключения)
Матрица:
CMOS 5 млн пикс.
Угол обзора:
120° (по диагонали)
Функция "Ночной режим":
есть, ИК-подсветка
Режим фотосъемки:
есть, с разрешением 2560x1920
Формат записи/видеокодек:
AVI / H.264
Питание:
от аккумулятора, от бортовой сети автомобиля
Емкость аккумулятора:
950 мАч
Диагональ:
2.5"
Выходы:
HDMI
Подключение к компьютеру через USB:
есть
Поддержка карт памяти:
microSD (microSDHC) до 32 Гб
Размеры (ШхВхГ):
86x77x35 мм
Вес устройства:
100 г

Инструкция к Видеорегистратору Ritmix AVR-470



RITMIX AVR-470

2

3



7

8

1 4

2 5

3 6

10

11

9

12

1. Кнопка MODE (режим) 7. Микрофон

2. Кнопка UP (вверх) 8. Кнопка RESET (сброс)

3. Кнопка DOWN (вниз) 9. Разъем для крепления

4. Кнопка ON/OFF (питание) 10. Разъем mini USB

5. Кнопка MENU (меню) 11. Разъем карты памяти

4

6. Кнопка REC/SNAP (фото/видео) 12. HDMI-порт

5

6

7

8

9

10

11

12



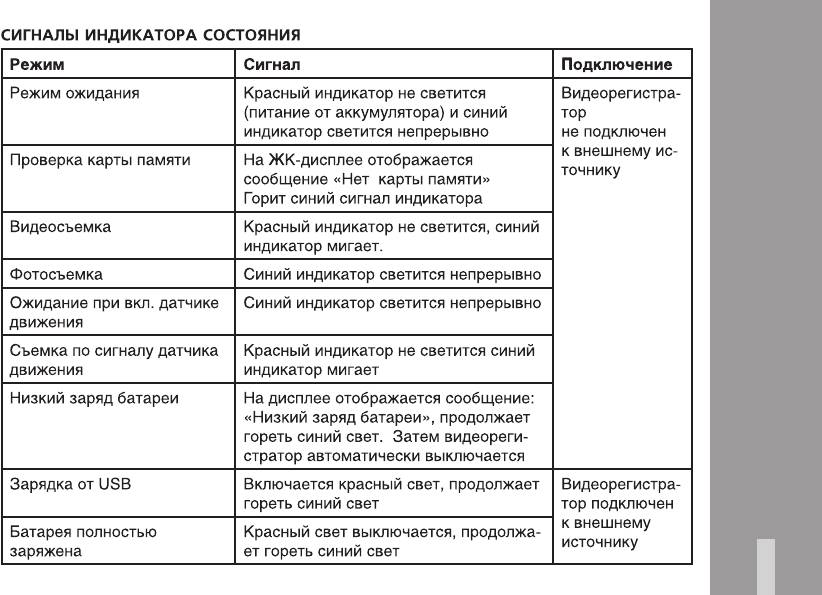

Режим Сигнал Подключение

Режим ожидания Красный индикатор не светится

Видеорегистра-

(питание от аккумулятора) и синий

тор

индикатор светится непрерывно

не подключен

к внешнему ис-

Проверка карты памяти На ЖК-дисплее отображается

точнику

сообщение «Нет карты памяти»

Горит синий сигнал индикатора

Видеосъемка Красный индикатор не светится, синий

индикатор мигает.

Фотосъемка Синий индикатор светится непрерывно

Ожидание при вкл. датчике

Синий индикатор светится непрерывно

движения

Съемка по сигналу датчика

Красный индикатор не светится синий

движения

индикатор мигает

Низкий заряд батареи На дисплее отображается сообщение:

«Низкий заряд батареи», продолжает

гореть синий свет. Затем видеореги-

стратор автоматически выключается

Зарядка от USB Включается красный свет, продолжает

Видеорегистра-

гореть синий свет

тор подключен

к внешнему

Батарея полностью

Красный свет выключается, продолжа-

источнику

заряжена

ет гореть синий свет

13



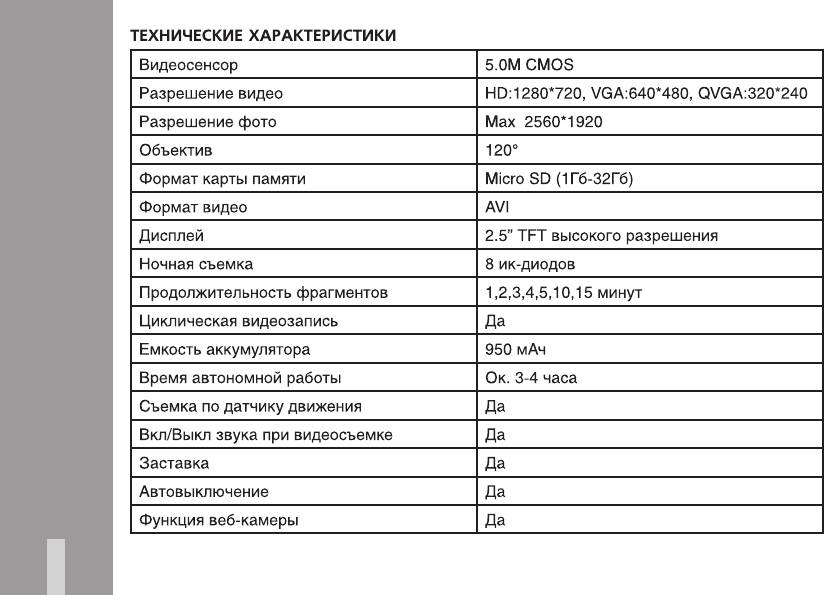

Видеосенсор 5.0М CMOS

Разрешение видео HD:1280*720, VGA:640*480, QVGA:320*240

Разрешение фото Max 2560*1920

Объектив 120°

Формат карты памяти Micro SD (1Гб-32Гб)

Формат видео AVI

Дисплей 2.5” TFT высокого разрешения

Ночная съемка 8 ик-диодов

Продолжительность фрагментов 1,2,3,4,5,10,15 минут

Циклическая видеозапись Да

Емкость аккумулятора 950 мАч

Время автономной работы Ок. 3-4 часа

Съемка по датчику движения Да

Вкл/Выкл звука при видеосъемке Да

Заставка Да

Автовыключение Да

Функция веб-камеры Да

14

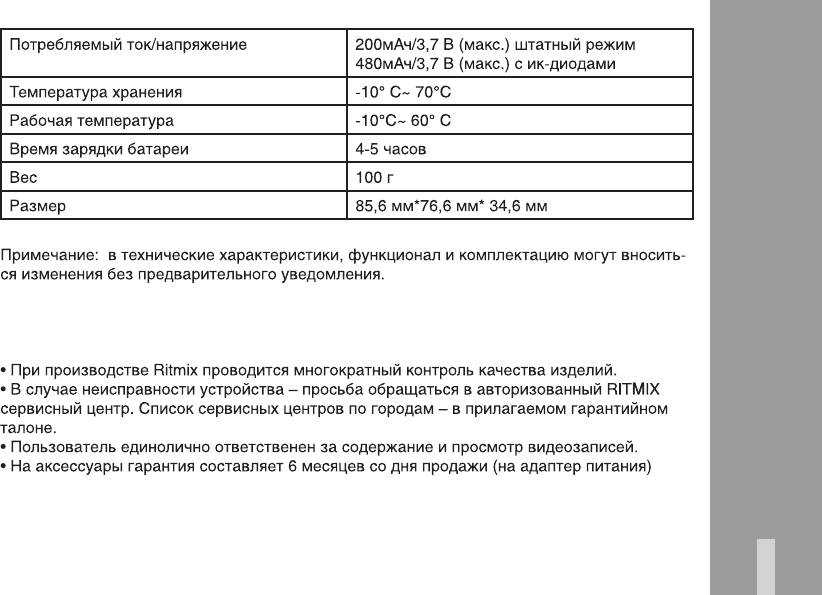

Потребляемый ток/напряжение 200мАч/3,7 В (макс.) штатный режим

480мАч/3,7 В (макс.) с ик-диодами

Температура хранения -10° С~ 70°С

Рабочая температура -10°С~ 60° С

Время зарядки батареи 4-5 часов

Вес 100 г

Размер 85,6 мм*76,6 мм* 34,6 мм

Примечание: в технические характеристики, функционал и комплектацию могут вносить-

ся изменения без предварительного уведомления.

• При производстве Ritmix проводится многократный контроль качества изделий.

• В случае неисправности устройства – просьба обращаться в авторизованный RITMIX

сервисный центр. Список сервисных центров по городам – в прилагаемом гарантийном

талоне.

• Пользователь единолично ответственен за содержание и просмотр видеозаписей.

• На аксессуары гарантия составляет 6 месяцев со дня продажи (на адаптер питания)

15
