Ritmix AVR-740: инструкция

Раздел: Авто, мото оборудование и транспорт

Тип: Видеорегистратор

Характеристики, спецификации

Конструкция:
с камерой, с экраном
Количество каналов записи видео/звука:
1/1
Запись видео роликов:
1920x1080
Звук:
встроенный микрофон, встроенный динамик
Матрица:
CMOS 5 млн пикс.
Угол обзора:
120° (по диагонали)
Формат записи/видеокодек:
MOV / H.264
Питание:
от аккумулятора, от бортовой сети автомобиля
Емкость аккумулятора:
500 мАч
Диагональ:
2.36"
Выходы:
HDMI, видео композитный, аудио
Подключение к компьютеру через USB:
есть

Инструкция к Видеорегистратору Ritmix AVR-740

Автомобильный

видеорегистратор

RITMIX AVR-740

Руководство пользователя

Благодарим Вас за приобретение видеорегистратора RITMIX AVR-740

Перед использованием просьба убедиться, что Вы прочитали

и поняли данное руководство.

Сохраняйте руководство в легкодоступном месте.

С полной линейкой продуктов RITMIX и особенностями моделей

можно ознакомиться на www.ritmixrussia.ru

ВНИМАНИЕ !

Перед первым применением необходимо предварительно полностью за-

рядить съемный аккумулятор видеорегистратора через входящий в комплект

автомобильный адаптер от бортовой сети автомобиля. Пожалуйста, перед каждым

использованием проверьте настройки и режим видеозаписи в течение 5 – 10 минут.

С видеорегистратором использовать только новые либо корректно отформа-

тированные неизношенные карты памяти с поддержкой высокой скорости пере-

дачи данных класса 4 (желательно класса 6) и старше. Использовать только высоко-

качественные оригинальные карты памяти ведущих производителей. Не хранить

посторонние файлы на карте памяти видеорегистратора, т.к. это может повлечь

сбой видеозаписи. Применяемая карта памяти должна использоваться только для

записей данного видеорегистратора. На случаи некорректной работы устройства в

результате использования некачественных, контрафактных, технически несоответ-

ствующих карт памяти гарантийные обязательства не распространяются.

Не устанавливайте и не извлекайте карту памяти при включенном видеореги-

страторе. В противном случае возможно повреждение устройства и записанных

идеофайлов.

Для обеспечения записи в штатном режиме карта памяти должна содержать

минимум 100MB свободного пространства.

Устройство должно использоваться только с входящими в комплект аксессуара-

ми. Наша компания не несет ответственности за возможные повреждения изделия в

случае применения посторонних аксессуаров.

Для подачи питания от бортовой сети автомобиля на устройство использовать

штатный автомобильный адаптер. Подсоединяйте кабель питания регистратора

только лишь после запуска двигателя автомашины. Внезапное повышение на-

пряжения при запуске двигателя может повредить устройство. При использовании

обычного источника питания необходимо проконсультироваться со специалистом,

в противном случае возможно повреждение устройства или его некорректная

работа. На случаи выхода прибора из строя в результате нарушения требований

к энергоснабжению гарантийные обязательства не распространяются.

Наша компания не несет ответственности за возможные повреждения, раз-

рядку аккумулятора, возгорание или взрыв в результате использования обычного

источника питания по самовольному усмотрению пользователя.

Гарантийные обязательства не распространяются на случаи неправильной

эксплуатации, самовольный демонтаж, нарушения энергопитания, стихийные

бедствия и т.д.

Не подвергать заметным механическим воздействиям, не допускать попадание

инородных тел во внутреннюю часть устройства, не подвергать значительным

термическим воздействиям (нагревание, охлаждение), воздействию химически

активных веществ (бензины, растворители, реагенты и т. д.), попаданию влаги, пыли

и т. д.

Не осуществлять самостоятельно демонтаж и замену элемента пи

тания устрой-

ства, т.к. элемент питания является взрывоопасным элементом.

Гарантийный период составляет 1 (один) год с даты приобретения для устрой-

ства и 6 (шесть месяцев) с даты приобретения на аксессуары (адаптер питания,

USB-кабель, комплект крепления и т. д.).

   

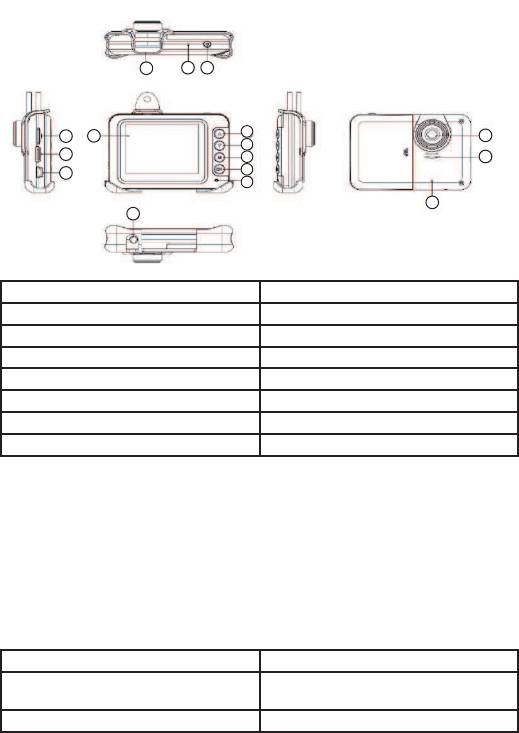

1

2 3

8

4

7

14

9

5

10

15

11

6

12

16

13

1. Крепление 9. Кнопка

2. Кнопка перезагрузки 10. Кнопка M

3. Кнопка ПИТАНИЕ 11. Кнопка ОК

4. Разъем карты памяти 12. LED-индикатор

5. HDMI-порт 13. Композитный (AV) выход

6. USB разъем 14. Объектив камеры

7. Дисплей LCD TFT 15. Встроенный динамик

8. Кнопка 16. Встроенный микрофон

:

• Автомобильный видеорегистратор RITMIX AVR-740

• Автомобильный адаптер 12/24В на 5 В постоянного тока.

• Кабель USB –USB mini

• Комплект крепления

• Руководство пользователя

• Гарантийный талон RITMIX

 LED

 

Красный В процессе зарядки и при включенном

питании светится непрерывно

Синий В процессе видеосъемки мигает



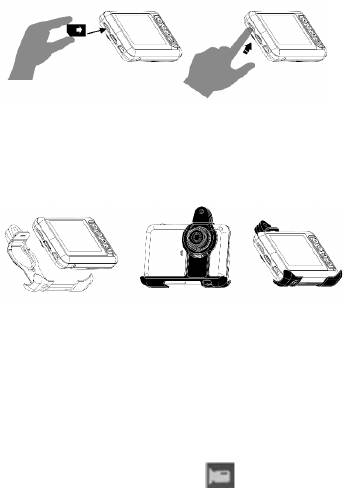

1. Установить карту памяти формата micro SD в разъем карты памяти видеореги-

стратора;

Карту памяти устанавливать в слот карты памяти плавным движением до фиксации

(щелчка). Для извлечения легко надавить на карту памяти до освобождения от

фиксации.

2. Присоединить крепление к видеорегистратору, а крепление установить на

лобовое стекло автомобиля; предварительно очистить соотвествующий участок

поверхности сухой мягкой тканью.

3. Включить зажигание автомобиля.

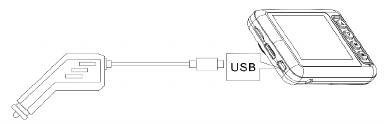

4. Через автомобильный адаптер подключить видеорегистратор к бортовой сети ав-

томобиля; видеорегистратор переходит к видеосъемке в автоматическом режиме.



Переход в режим видеосъемки осуществляется автоматически при включении

устройства, а также одним или несколькими нажатиями кнопки в режимах

фотосъемки, просмотра и системных настроек. В режиме видеосъемки на дисплее

появляется иконка видеокамеры .

  (   )

При включении в бортовую сеть автомобиля видеорегистратор автоматически

переходит в режим видеосъемки и начинает видеосъемку, при этом на дисплее ми-

гает значок «», а LED-индикатор попеременно светится синим и красным цветом.

Видеозапись сохраняется на карте памяти в форме последовательности видеофай-

лов определенной продолжительности (устанавливается в меню настроек виде-

осъемки). Для остановки видеосъемки нажать кнопку ОК, при этом LED-индикатор

светится красным. Видеосъемка возобновляется повторным нажатием кнопки

ОК. Видеосъемка прекращается, а видеорегистратор выключается при останове

двигателя автомобиля (при отсутствии питания от аккумуляторной батареи). Также

видеорегистратор может быть выключен продолжительным (3 с.) нажатием кнопки

ПИТАНИЕ.

  (  )

Устройство включается нажатием кнопки ПИТАНИЕ. Видеосъемка начинается

по нажатию кнопки . Во время видеосъемки на дисплее мигает значок «»,

а LED-индикатор попеременно светится синим и красным цветом. Видеозапись

сохраняется на карте памяти в форме последовательности видеофайлов опреде-

ленной продолжительности (устанавливается в меню настроек видеосъемки).

Для остановки видеосъемки нажать кнопку , при этом LED-индикатор светится

красным. Видеосъемка возобновляется повторным нажатием кнопки . Для

остановки видеосъемки нажать кнопку , при этом LED-индикатор непрерывно

светится красным. Видеосъемка возобновляется повторным нажатием кнопки .

Устройство выключается продолжительным нажатием кнопки ПИТАНИЕ.

  

Вызов главного меню выполняется продолжительным нажатием кнопки  (виде-

осъемка остановлена!), переключение подменю осуществляются

кнопками и, вход в подменю выполняется нажатием кнопки . Выбор пункта

подменю осуществляется кнопками и ▲, подтверждение выбора осуществляется

кнопкой , выход осуществляется нажатием кнопки .

: выбор разрешения видеоcъемки

 : настройка параметра баланса белого цвета

: регулировка цветовых настроек

: настройка параметра экспозиции.

Примечание: в условиях высокой освещенности рекомендуется устанавливать

низкие значения параметра экспозиции и наоборот.

: выб ор продолжительности видеофайлов, в форме последовательно-

сти которых сохраняется видеозапись на карте памяти.

: настройки продолжительности видеозаписи.



Переход в режим фотосъемки осуществляется одним нажатием кнопки в режиме

видеосъемки (видеосъемка остановлена!) или несколькими нажатиями кнопки

в режимах просмотра и системных настроек. В режиме фотосъемки на дисплее по-

является иконка фотокамеры

. Фотографирование осуществляется нажатием

кнопки .

  

Вызов главного меню выполняется продолжительным нажатием кнопки  в режи-

ме фотосъемки, переключение подменю осуществляются кнопками и , вход в

подменю выполняется нажатием кнопки . Выбор пункта подменю осуществля-

ется кнопками и , подтверждение выбора осуществляется кнопкой , выход

осуществляется нажатием кнопки .

: выбор разрешения фотосъемки

: настройка параметра экспозиции

Примечание: в условиях высокой освещенности рекомендуется устанавливать

низкие значения параметра экспозиции и наоборот.

: настройка качества фотографии

 : настройка параметра баланса белого цвета

: регулировка цветовых настроек

: режим фотосъемки с задержкой (отсчет по таймеру)

: режим фотосъемки сериями по несколько кадров

  

 

Переход в режим просмотра осуществляется одним нажатием кнопки в режиме

фотосъемки или несколькими нажатиями кнопки в режимах видеосъемки и

системных настроек.

Выбор нужного файла для просмотра осуществляется кнопками и .

В режиме просмотра графические файлы (фото) при выборе непосредственно вы-

водятся для просмотра на дисплее видеорегистратора.

Видеофайлы обозначаются значком и для просмотра необходимо нажать кнопку

.

  

Вызов главного меню выполняется продолжительным нажатием кнопки  в

режиме просмотра, переходы внутри меню осуществляются кнопками и , под-

тверждение выбора осуществляется кнопкой , выход осуществляется нажатием

кнопки .

: выход из меню режима просмотра

: удаление текущего файла

: удаление всех файлов.

C 

Переход в режим системных настроек осуществляется 1-кратным нажатием кнопки

М в режиме просмотра или несколькими нажатиями кнопки в режимах видеосъ-

емки (видеосъемка остановлена!) и фотосъемки.

Меню настроек отображается сразу при включении режима системных настроек.

переключение подменю осуществляются кнопками и , вход в подменю выпол-

няется нажатием кнопки . Выбор пункта подменю осуществляется

кнопками и , подтверждение выбора осуществляется кнопкой , выход

осуществляется нажатием кнопки .

: языковые настройки интерфейса

/: установка даты и времени

Переход к нужному полю даты и времени выполняется кнопкой ОК, значение

параметра даты и времени осуществляется кнопками и и подтверждается

кнопкой ОК.

: регулировка громкости воспроизведения видеофайлов

: Выполнить, Отмена

Форматирование карты памяти.

Внимание: при форматировании данные на карте памяти безвозвратно удаляются

: Выполнить, Отмена

Восстановление заводских настроек

: автоматическое выключение устройства по истечении

определенного времени в режиме ожидания

 : 50 Гц, 60 Гц

Настройка на частоту искусственного освещения

-: NTCS, PAL

Настройка на региональный стандарт для подключения к телевизору через компо-

зитный (AV) и HDMI-выход

: информация о версии прошивки устройства

   

Подключить посредством кабеля USB-USB mini видеорегистратор к USB-разъему

ПК. В окне «Мой компьютер» в виде нового съемного диска отобразится содер-

жимое установленной в видеорегистраторе карты памяти. Вы можете копировать

или перенести желаемые файлы на жесткий диск ПК, а также сделать организовать

просмотр на медиаплеере персонального компьютера.

AV 

Возможен просмотр фото- и видеоизображений на экране телевизора посредством

подключения композитного (АV-) выхода видеорегистратора к соответствующему

разъему телевизора по AV-кабелю. Для просмотра видеозаписей и фотоизображе-

ний повторите действия, описанные в разделе «Просмотр фото- и видеоизображе-

ний и их удаление».

HDMI

Возможен просмотр фото- и видеоизображений на экране телевизора в высоком

разрешении посредством подключения HDMI-выхода видеорегистратора к соответ-

ствующему разъему телевизора. Для просмотра видеозаписей и фотоизображений

повторите действия, описанные в разделе «Просмотр фото- и видеоизображений и

их удаление».

C 

  

Съемную аккумуляторную батарею устанавливать в соответствующий отсек

видеорегистратора с соблюдением полярности. Крышка отсека батареи снимается

легким нажатием и выдвижением из пазов. Для закрытия отсека батареи установить

съемную крышку в соответствующие пазы на корпусе и задвинуть до щелчка.

  

Уровень заряда отображается на дисплее видеорегистратора в виде иконки акку-

мулятора:



Зарядка от бортовой сети автомобиля осуществляется через поставляемый в ком-

плекте автомобильный адаптер:

: зарядка может осуществляться параллельно видеосъемке, а также

при отключенном видеорегистраторе. В процессе зарядки LED-индикатор светится

непрерывно красным.



1. Карта памяти должна быть установлена в видеорегистратор до начала видеосъ-

емки;

2. Настойчиво рекомендуется установить корректные дату и время до начала виде-

осъемки, во избежание некорректной видеозаписи;

3. Видеозаписи сохраняются на карте памяти видеорегистратора в форме последо-

вательности фрагментов (видеофайлов) определенной продолжительности. При

заполнении карты памяти новые фрагменты записываются на карту памяти поверх

самых ранних («циклическая запись»). Если данная функция отключена, то при за-

полнении карты памяти на запись прекратится.

4. Для питания от сети автомобиля применять поставляемый автомобильный

адаптер для подключения видеорегистратора к сети питания автомобиля. Адаптер

преобразует постоянный ток 12/24 В постоянный ток напряжением 5 В. Более высо-

кое напряжение на входе видеорегистратора приводит к короткому замыканию и

значительным повреждениям устройства.

5. Видеорегистратор должен быть установлен надежно во избежание нанесения

травм водителю и пассажирам или повреждения устройства в случае открепления

устройства от кронштейна или поверхности и его падения во время движения

транспортного средства.

6 .В случае некорректной работы или «зависания» видеорегистратора выполнить

перезагрузку нажатием узким продолговатым предметом на гнездо перезагрузки.



Видеосенсор: 5M СMOS

Дисплей: 2.36'' (960*240) LCD TFT цветной

Разрешение видео (max): FULL HD (1920*1080)

Скорость видеосъемки: 30 кадров/с (при 1920*1080)

Формат видео: MOV

Кодек: H.264

Разрешение фото (макс): 5 мегапиксель

Формат фото: JPEG

Угол обзора: 120º

Встроенный микрофон: да

Встроенный динамик: да

Карта памяти: micro SD (≤32GB)

Циклическая запись: да

Интерфейс: mini USB 2.0, AV (композитный выход),

HDMI

Питание: бортовая сеть автомобиля 12/24 VDC

съемкный Li-ионный аккумулятор

Емкость аккумулятора: 500 mAh

Крепление к поверхности стекла: резиновая присоска

Вес: 82 г.

Габариты (без выступа объектива): 79.5*54.8*24.8 мм

: в технические характеристики, функционал и комплектацию могут

вноситься изменения без предварительного уведомления.

При производстве Ritmix проводится многократный контроль качества

изделий.

В случае неисправности устройства – просьба обращаться в авторизованный

RITMIX сервисный центр. Список сервисных центров по городам – в прилагаемом

гарантийном талоне.

Пользователь единолично ответственен за содержание

и просмотр видеозаписей.

На аксессуары гарантия составляет 6 месяцев со дня продажи (адаптер питания

в прикуриватель, комплект крепления, кабель и т.д.)

MADE IN CHINA

www.ritmixrussia.ru

© 2012 Copyright RITMIX

Аннотации для Видеорегистратора Ritmix AVR-740 в формате PDF
